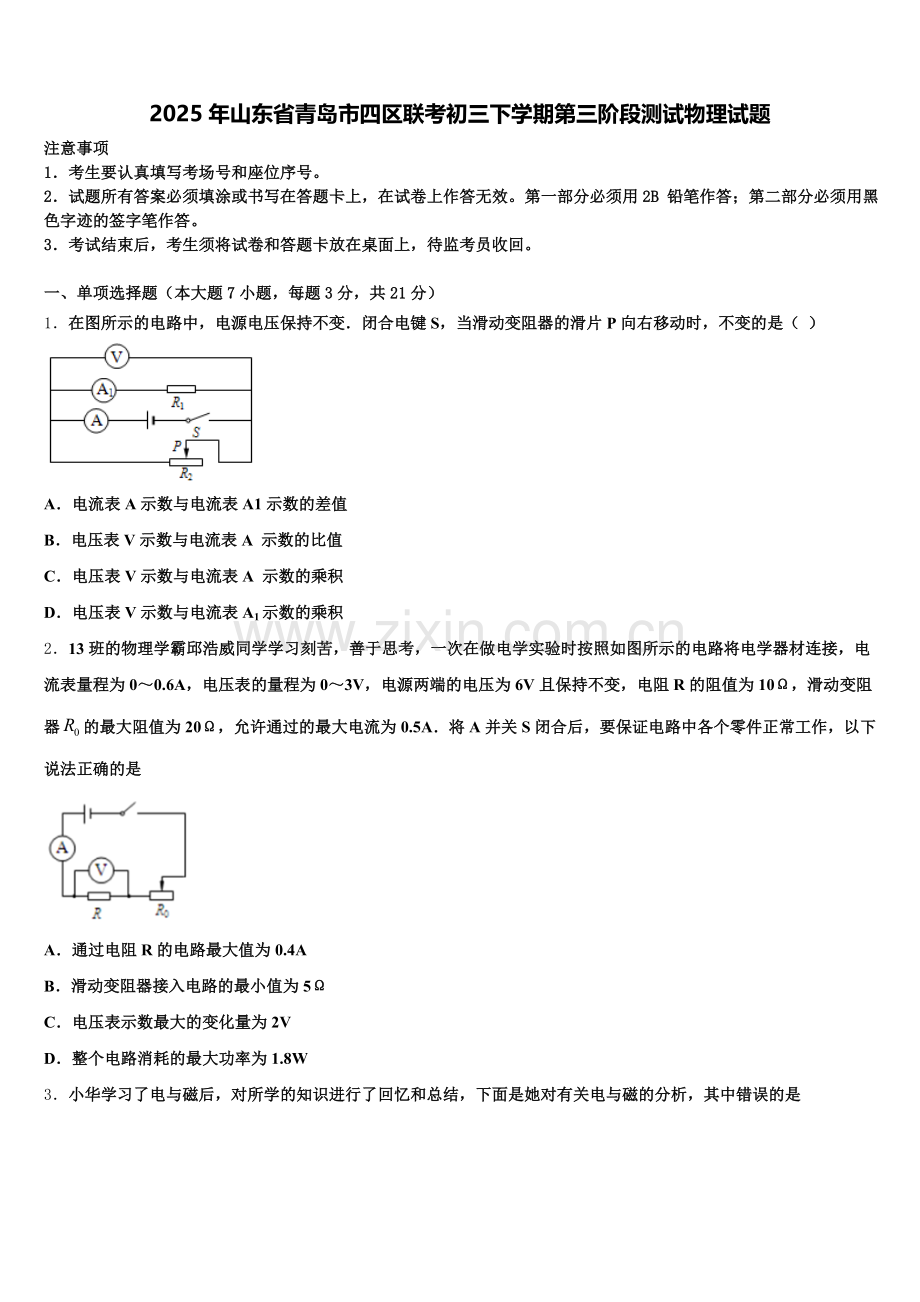

2025年山东省青岛市四区联考初三下学期第三阶段测试物理试题
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。

一、单项选择题（本大题7小题，每题3分，共21分）
1．在图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，不变的是（ ）

A．电流表A示数与电流表A1示数的差值
B．电压表V示数与电流表A 示数的比值
C．电压表V示数与电流表A 示数的乘积
D．电压表V示数与电流表A1示数的乘积
2．13班的物理学霸邱浩威同学学习刻苦，善于思考，一次在做电学实验时按照如图所示的电路将电学器材连接，电流表量程为0～0.6A，电压表的量程为0～3V，电源两端的电压为6V且保持不变，电阻R的阻值为10Ω，滑动变阻器的最大阻值为20Ω，允许通过的最大电流为0.5A．将A并关S闭合后，要保证电路中各个零件正常工作，以下说法正确的是

A．通过电阻R的电路最大值为0.4A
B．滑动变阻器接入电路的最小值为5Ω
C．电压表示数最大的变化量为2V
D．整个电路消耗的最大功率为1.8W

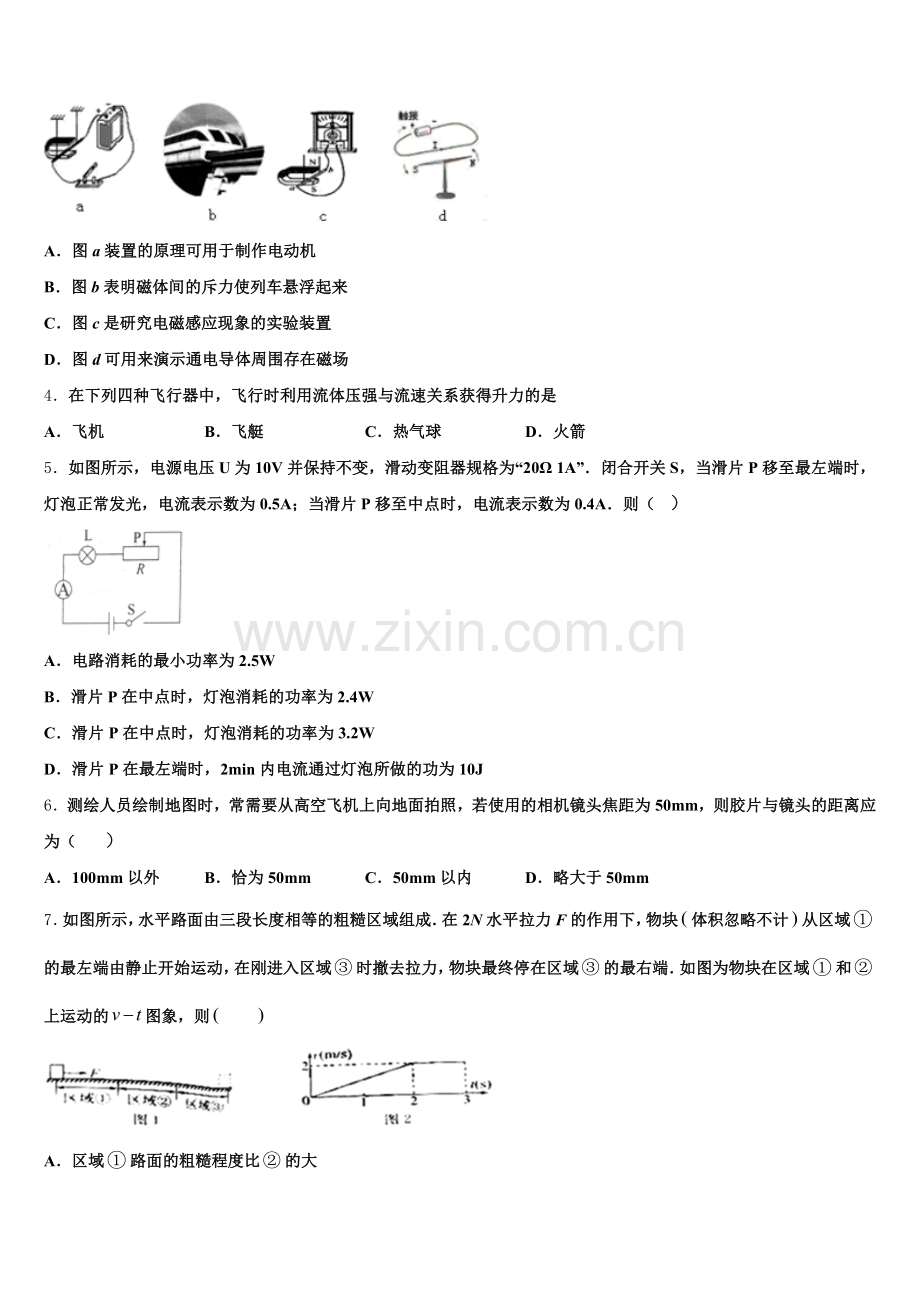

3．小华学习了电与磁后，对所学的知识进行了回忆和总结，下面是她对有关电与磁的分析，其中错误的是

A．图a装置的原理可用于制作电动机
B．图b表明磁体间的斥力使列车悬浮起来
C．图c是研究电磁感应现象的实验装置
D．图d可用来演示通电导体周围存在磁场
4．在下列四种飞行器中，飞行时利用流体压强与流速关系获得升力的是
A．飞机 B．飞艇 C．热气球 D．火箭
5．如图所示，电源电压U为10V并保持不变，滑动变阻器规格为“20Ω 1A”．闭合开关S，当滑片P移至最左端时，灯泡正常发光，电流表示数为0.5A；当滑片P移至中点时，电流表示数为0.4A．则（ ）

A．电路消耗的最小功率为2.5W
B．滑片P在中点时，灯泡消耗的功率为2.4W
C．滑片P在中点时，灯泡消耗的功率为3.2W
D．滑片P在最左端时，2min内电流通过灯泡所做的功为10J
6．测绘人员绘制地图时，常需要从高空飞机上向地面拍照，若使用的相机镜头焦距为50mm，则胶片与镜头的距离应为（ ）
A．100mm以外 B．恰为50mm C．50mm以内 D．略大于50mm
7．如图所示，水平路面由三段长度相等的粗糙区域组成．在2N水平拉力F的作用下，物块体积忽略不计从区域的最左端由静止开始运动，在刚进入区域时撤去拉力，物块最终停在区域的最右端．如图为物块在区域和上运动的图象，则　　

A．区域路面的粗糙程度比的大
B．拉力在区域中做功的功率比的小
C．物块在区域上所受的摩擦力等于2N
D．物块在区域上运动的时间可能为1s
二、填空题（本大题7小题，共21分）
8．如图所示，在水平桌面上放置一个平底轻质薄塑料杯，杯中装满水，将体积为100cm3、重为1.8N的小球缓慢的放入水中，当小球静止时，水对杯底的压强_____，杯子对桌面的压力___，（以上两空均选填“变大”“变小”或“不变”，小球受到的浮力为_______N．（g取10N/kg）

9．如图所示的电路中，若同时闭合开关S1和S3、断开S2，电阻R1与R2是_____的；若只闭合开关S2，电阻R1和R2是_____的。（均选填“串联”或“并联”）

10．如图所示，在电路中，若甲乙两处分别装入电表，当开关闭合后，两灯均能正常发光，则甲处电表是________表， 乙处电表是________表．

11．如图所示，电源电压不变，R0为定值电阻，灯L1、L1分别标有“6V6W”和“6V3W”字样。设灯丝的电阻不变，当开关S与a接触时，电流表示数为0.3A，R0消耗的电功率为P1；当S与b接触时，R0消耗的电功率为P1．P1：P1＝9：4，则灯L1的电阻为_____Ω，S分别与a、b接触时，电路的总功率之比为_____，电源电压为_____V，S与b接触时，通电1min电阻R0产生的热量为_____J。

12．如图所示，一物体在水平向右的拉力F1作用下以1m/s速度在水平地面上匀速运动了10m，拉力F1所做的功为W1，功率为P1，若该物体在水平向右的拉力F2作用下以2m/s的速度在同一水平地面上匀速运动了10m，拉力F2所做的功为W2，功率为P2，则W1_____W2，P1_____P2（选填“＞”、“＜”或“＝”）．

13．小明在瘦西湖游玩，看到岸边的垂柳在水中形成的倒影，这个倒影是垂柳的________（实/虚）像；在倒影中看到游动的鱼，这是由于光的_________而形成的；同时他闻到阵阵花香，这是_______现象．
14．如图所示是四冲程汽油机工作状态的示意图，由图可以看出，此时它正处在____________冲程。

三、作图题（共7分）
15．如图所示，重15N的物体A静止在斜面上，画出物体A所受重力的示意图。
（______）

16．如图甲所示，一木块沿斜面匀速下滑．请在图中用力的示意图画出木块所受的重力和支持力．
（_____）

17．完成图中的光路图（画出每条入射光线对应的折射光线）．

四、实验题（本大题共5小题，共20分）
18．小丽和小明要“测量食用油的密度”，请你帮助他们完善实验方案，并回答后面的问题：

（1）小丽的方案：用调节平衡的天平测出空烧杯的质量m1，向烧杯内倒入适量食用油，再测出烧杯和食用油的总质量m1，然后把烧杯内的食用油全部倒入量筒内，读出_____；其测得食用油密度的表达式是：ρ油＝_____．
（1）小明的方案：在烧杯内倒入适量的食用油，用调节平衡的天平测出烧杯和食用油的总质量m2，然后将烧杯内的部分食用油倒入量筒内，_____，读出量筒内食用油的体积V1．即可测得食用油的密度．
（2）按_____的实验方案进行测量，实验误差可以减小一些；如果选择另一种方案，测得的密度值_____ （填“偏大”或“偏小”）．
（4）按小明的实验方案进行实验，已测得烧杯和食用油的总质量为24.1g．将烧杯内的部分食用油倒入量筒后，倒出油的体积如图 （甲）所示，烧杯和剩余油的总质量如图 （乙）所示，则小明食用油的密度为___kg/m2．
19．小明想知道小石块密度，做了如下实验：

（1）将天平放在水平台上，把游码放到标尺左端_______处，发现指针指在分度盘左侧，要使横梁平衡，应将螺母向____（选填“左”或“右”）调.
（2）天平调平衡后，把石块放在天平左盘中，天平再次平衡后，放在右盘中的砝码和游码在标尺上的位置如图甲所示，这个石块的质量是_____g.
（3）小明用量筒测石块体积，石块放入前后量筒中水面位置如图乙所示，则石块的体积是_____cm3，石块的密度是__________kg/m3.
（4）为培养小明的创新能力，老师要求小明使用溢水杯（如图丙所示）、小烧杯、量筒、大烧杯、细线和水测小金属密度，请将小明设计的方案及其实验结果补充完整，（表达式中水的密度用ρ水表示，其他各量用所测物理量字母表示）
①将溢水杯装满水；
②把小烧杯放在溢水杯中漂浮，测出溢出水的体积为V1；
③再把小金属块轻轻放入小烧杯中，小烧杯仍漂浮，测出溢出水的体积为V2；
④小金属块质量的表达式m金=________；
⑤取出小烧杯和小金属块，将溢水杯_______水；
⑥用细线拴住小金属块，将小金属块浸没在溢水杯中，测出溢出水的体积V3；
⑦小金属块体积的表达式为V金=_______；
⑧小金属块密度的表达式为ρ金=________．
20．在测量电阻的实验中，用两节干电池作为电源，待测电阻的阻值约为6Ω。

（1）在实验中，电流表应该选择的合适量程是____________。
（2）在实物电路图中，用“×”打在错误连线上，并用笔画线代替导线改正错误连线。
（________）
（3）闭合开关前，滑动变阻器的滑片应移动到____________（填“左”或“右”）端。
（4）线路正确后，闭合开关时，若发现无论怎样移动滑动变阻器的滑片，电压表的示数始终为电源电压，电流表的示数几乎为零，你认为电路故障的原因可能是_____。
（5）排除故障后继续实验，某次测量的电压表和电流表的示数如图所示，此时测量的待测电阻R＝____Ω。
（6）通常在使用电压表时认为其电阻无穷大，不考虑电压表中流过的电流：在使用电流表时认为其电阻为零，不考虑电流表两端分得的电压，在用电压表、电流表测量电阻有如图所示的甲、乙两种测量电阻的连接方式，若电压表的电阻不是很大，电流表电阻不是很小，你认为图____中测量出的电阻值比真实值偏大。

21．在探究“影响滑动摩擦力大小的因素”实验中：

（1）为了测量滑动摩擦力的大小，小明把木块放在水平长木板上，如图所示，用弹簧测力计沿水平方向拉动，使其做______运动．
（2）添加砝码，继续实验，这是为了探究______对滑动摩擦力大小的影响．如果实验中弹簧测力计的示数不稳定，可能的原因是______（填选项序号）．
A．木板过长 B．木块运动速度太大
C．弹簧测力计的分度值太大 D．木板的粗糙程度不均匀
（3）弹簧测力计是本实验中重要的测量器材，以下探究实验，在课本中也用到弹簧测力计的是______（填字母）．
A．探究影响浮力大小的因素 B．探究阻力对物体运动的影响
C．探究不同物质吸热升温现象 D．探究动能大小与哪些因素有关
22．物理兴趣小组在做“测量小灯泡的电阻”实验时，准备了以下器材：小灯泡（额定电压为2.5V）、电流表(0～0.6A0～3A)、电压表(0～3V0～15V)、开关、两节干电池、滑动变阻器、导线若干。下图为该小组连接的实物图。

（1）请指出实物图连接的两处错误。
①②
（2）正确连接电路后，闭合开关，当滑动变阻器的滑片置于某位置时，电流表和电压表的示数如下图所示，电流表示数为_A，则小灯泡电阻为Ω。（计算结果保留一位小数）
（3）改变滑动变阻器滑片的位置，记录下不同时刻的电压值和电流值，并计算出小灯泡在不同电压下的电阻值，数据处理表格如下所示，其中有一处是不恰当的,这一处是，原因是。
实验次数
电压/V
电流/I
电阻/Ω
平均电阻/Ω
1
1.0
0.17
5.9
7.7
2
1.4
0.18
7.8
3
1.8
0.22
8.2
4
2.0
0.23
8.7
（4）该小组又利用这个电路测量小灯泡的额定功率，应调节滑动变阻器滑片使电压表示数为V，若此时电流表示数为0.25A，则小灯泡的额定功率为W。
五、计算题（本大题共2小题，共13分）
23．扫地机器人是智能家用电器的一种，正逐渐进入我们的生活，如图所示，是一款集自动清扫技术和人工智能设计于一体的地面清扫机器人，已知其质量为3kg，它与地面的有效接触面积为0.01m1．若该机器人工作时功率为75W，在10s内沿直线匀速清扫的距离为5m．

（1）该机器人静止在水平地面上时，对地面的压强是多大？
（1）该机器人在10s内所做的功是多少？
（3）该机器人在沿直线匀速清扫过程中受到的阻力为多少？
24．风能是清洁环保的可再生能源，风力发电日益受到人们的重视．如图，某风力发电机工作时，通过叶片旋转面积的风力的功率P风＝3000v3（其中v为风速）．若风速10m/s，则发电机1h输出的电能约960kW•h，求：

（1）发电机的输出功率；
（2）发电机的发电效率．
六、综合能力题（本大题共3小题，共18分）
25．在五千多年以前，苏美尔人发明了如图甲所示的世界上最古老的文字-楔形文字，它是写在湖湿的黏士制作的泥版上(后自然干燥)，二千多年后的中国人发明了如图乙所示写在兽骨上的甲骨文:它们的共同特点是被书写的材料发生了______形变(选项“弹性”、“非弹性”)，根据被书写材料的硬度可以判断，甲骨文的书写的工具是______(选填“木棒”、“青铜小刀”).后来中国人发明了如图丙所示的毛笔和纸，中华文明由此取得了相对其它文明明显的优势，作用在毛笔上的压力主要是使______(选填“毛笔尖”、“纸”) 发生形变，笔在纸上留下的压力作用效果通过墨汁印记保留下来，墨汁分子在纸中发生了______现象，使纸上的文字历经千年仍能保存下来

力的______要素，通过书法家们的手，在毛笔上灵话运用成一门艺术，毛笔字的书写效果使人赏心悦目，就像有了生命，随着时间的积累，发展出了中国独特的书法艺术.
如图丁所示，是中国毛笔写出的最常见的“一横”，通过对它形状的分析，可以判断笔在从左向右运动中在_____(选填“起始”、“中间”或“终点”) 区域的对纸的用力最小，如图戊所示的“上”字，要写出该字漂亮的隶书5风格，笔画中最下面的“一横”，书法家们总结出以下的毛笔使用方式，其合理的书写顺序是___
A．折锋用力按笔
B．逆锋向左
C．略按，向右提笔运行
D．浙渐按笔
E.渐渐提笔
26．图甲是小灯泡的电压一电流图象.将此灯泡L与滑动变阻器R串联在电压为4.5 V的电路中（如图乙），闭合开关，移动滑片P，当小灯泡的功率为0.75 W时，
电流表的示数为________A;滑动变阻器R接入电路中的电阻为_________Ω；电路消耗的总功率为_________W;10s内滑动变阻器R产生的热量为________J.
27．如图是一款冬夏两用风机的工作原理图，工作时可以吹出热风或冷风，其热风档的额定功率为616W．
当开关拨到图中位置“1”时，风机吹出的是________风； 若某次仅将该风机接入电路，风机正常工作并吹出冷风，观察到5min内规格为3000r/（kW•h）的电能表转了29转，则风机正常工作电流做功多少焦耳______？ 求电热丝的阻值．___
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
由电路图可知，R1和R2并联，电压表测量并联支路（电源电压）电压，电流表A1测R1支路的电流，A测干路电流；电源的电压不变，电压表的示数不变；并联电路中各支路独立工作、互不影响，所以滑片移动时，通过R1的电流不变，即电流表A1的示数不变；当滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，由I=U/R，且并联电路中各支路两端的电压相等，所以通过滑动变阻器R2支路的电流变小，因为并联电路中干路电流等于各支路电流之和，所以干路电流变小，即电流表A的示数变小；电流表A的示数与电流表A1示数的差值等于通过滑动变阻器的电流，所以
A．电流表A的示数与电流表A1示数的差值变小，故A不正确；
B．电压表V示数与电流表A示数的比值变大，故B错误；
C．电压表V示数与电流表A示数的乘积变小，故C错误；
D．电压表V示数与电流表A1示数的乘积不变，故D正确；
故选D．
2、D
【解析】
（1）已知电阻R0允许消耗的最大电流，由串联电路特点和电流表量程分析可得通过R的最大电流；此时变阻器连入阻值最小，电路消耗功率最大，由欧姆定律和P=UI计算R0的最小值以及电路的功率最大值；根据欧姆定律求出此时R两端的电压和滑动变阻器此时接入电路的最小电阻；滑动变阻器消耗最大功率时的电阻，根据串联电路特点和欧姆定律，利用P=I2R求出最大功率的表达式，求出最大功率；（2）当滑动变阻器全部接入电路时，根据电阻的串联和欧姆定律求出电路的最小电流，求出电压表的示数，从而得出电压表示数最大的变化量；根据以上得出答案．
【详解】
(1)由图知,R与R0串联在电路中，电流表测电路中电流，电压表测R两端电压．
电压表量程0−3V，当其示数最大时，通过R电流最大，电路中电流最大，
所以I最大===0.3A<0.5A，串联电路中电流处处相等，所以满足小于变阻器允许通过的最大电流，所以通过R的最大电流值也是0.3A，故A错误；此时变阻器连入的阻值最小，由串联电路特点和欧姆定律可得其最小值为：R0最小=−R=−10Ω=10Ω，故B错误；
此时电路消耗的电功率最大，由P=UI可得：P最大=UI最大=6V×0.3A=1.8W，故D正确；(2)当变阻器连入电路的阻值最大时，电路中电流最小，由欧姆定律可得：I最小== =0.2A，此时电压表示数最小：UR最小=I最小R=0.2A×10Ω=2V，所以电压表示数最大的变化量为3V−2V=1V，故C错误．故选D．
3、B
【解析】
A、当闭合开关后，导体运动，说明通电导体在磁场中受力的作用，图a可用于制作电动机；正确；
B、b图为磁悬浮列车，世界上磁悬浮列车有两种悬浮形式，图b中是利用异名磁极相互吸引工作的；错误；
C、当导体运动时，电流表的指针会发生偏转，即会产生感应电流，故图c是研究电磁感应现象的实验装置；正确；
D、此实验是奥斯特实验，故图d说明了电流的周围存在磁场．正确．
4、A
【解析】
A．飞机飞行时，飞机的机翼上方突起，机翼上方空气流速大于下方空气流速，根据流体流速越大压强越小，机翼上方空气压强小于下方压强，飞机受到向上的升力作用．符合题意．
B．飞艇受到的浮力大于重力而上升的．不符合题意．
C．热气球上升时，热气球受到的浮力大于重力．不符合题意．
D．火箭喷出燃气，火箭给燃气一个向下的力，物体间力的作用是相互的，燃气给火箭一个向上的力，推动火箭上升．不符合题意．
5、B
【解析】
解：滑片P在最左端时，电路中只有灯泡，灯泡正常发光，由I＝得，灯泡正常发光时的电阻：RL＝＝20Ω；滑动变阻器连入电路的电阻最大时，电路消耗的功率最小，假设灯泡电阻不随温度的变化，则P最小＝＝2.5W；而实际上灯泡不正常工作时的电阻小于正常工作时的电阻，所以，电路消耗的最小功率不是2.5W；故A错误；（2）滑片P在中点时，电流表示数为0.4A，根据I＝可得，此时滑动变阻器两端的电压：U滑＝IR滑＝0.4A××20Ω＝4V，因串联电路电压规律可得此时灯泡两端的电压：UL′＝U﹣U滑＝10V﹣4V＝6V，灯泡的实际功率：PL＝UL′I＝6V×0.4A＝2.4W；故B正确，C错误；滑片P在最左端时，2min内电流通过灯泡做的功：WL＝UILt＝10V×0.5A×2×60s＝600J，故D错误．故选B．
点睛：当滑片P移至最左端时，电路为灯泡的简单电路，知道电路中的电流，灯泡正常发光，根据欧姆定律求出灯丝电阻；当滑动变阻器连入电路的电阻最大时电路消耗的功率最小，利用串联电路的特点和功率的公式即可求出假设灯泡电阻不变时的最小功率；然后即可比较判断；滑片P在中点时，根据欧姆定律求出滑动变阻器两端的电压，根据串联电路的电压特点求出灯泡两端的电压，根据P＝UI求出灯泡的实际功率；根据W＝UIt可求出电流通过灯泡做的功．
6、D
【解析】
根据题意知道，是使用照相机向地面拍照，而照相机是利用凸透镜成倒立、缩小的实像工作的，照相时，物距要大于二倍焦距，像距会大于一倍焦距，小于二倍焦距；胶片和镜头之间的距离是像距，所以，应该大于一倍焦距，小于二倍焦距，故只有D符合题意，故选D．
本题考查的是凸透镜的成像规律及应用，需要熟记凸透镜成像的三种情况：u＞2f时，成倒立、缩小的实像，应用于照相机，2f＞v＞f；2f＞u＞f时，成倒立、放大的实像，应用于投影仪，v＞2f；u＜f时，成正立、放大的虚像，应用于放大镜．
7、B
【解析】
由图知：物体在内做加速运动，在内做匀速运动，且物体在内图象与内图象与坐标轴围成的面积相同，说明物体运动的路程相同．
物体在内在区域上做加速运动，在内在区域上做匀速直线运动，区域表面上受到的摩擦力小于拉力F，在区域表面上受到的摩擦力等于拉力F．
A、压力相等，所以区域路面的粗糙程度比区域的粗糙程度小，故A错误；
B、拉力在区域运动的距离相等，做功相等，在区域上运动时间长，根据知，在区域上功率小．故B正确；
C、物体在区域上受到的摩擦力小2N，故C错误；
D、当物体进入区域时，撤去外力，物体受到向左的摩擦力作用，做减速运动，最后停在区域的最右端，其运动形式与区域正好相反，所以物体在区域上运动的时间也是2s．故D错误．
故选B．
重点是力和运动的关系的应用，结合运动图象和速度时间图象得到有价值的信息，是解答此题的关键．

二、填空题（本大题7小题，共21分）
8、不变 变大 1
【解析】
由于杯中装满水，所以放入小球后杯中水的深度不变，由p=ρgh知道，水对杯底的压强不变；由G=mg和知道，小球的密度是： =1.8×103 kg/m3；由于ρ球＞ρ水，所以，小球沉底，故小球的重力大于浮力，即大于其排开水的重力，而杯子对桌面的压力等于杯子、杯子中水和物体的总重力，所以，杯子对桌面的压力变大；当小球沉底时， V排 =V=100cm3 =100×10-6 m3 ，所以，小球在水中静止时受到的浮力是：F浮 =ρ水gV排=ρ水gV=1×103 kg/m3 ×10N/kg×100×10-6 m3 =1N．
9、并联 串联
【解析】
串联电路电流只有一条路径，电流依次经过各用电器从正极回到电源负极；并联电路电流有多条路径。
【详解】
若同时闭合开关S1和S3、断开S2，则电流只有两条路径：正极→R1→S3→负极；正极→S1→R2→S3→负极，故R1、R2并联。
若只闭合开关S2，电流只有一条路径：正极→R1→S2→R2→负极，因此R1、R2串联。
10、电流表 电压表
【解析】
在分析电路时，电流表的内阻小，可看作导线，电压表的内阻大，看作断路．“当开关闭合后，两灯均能正常发光”说明有电流通过两灯，根据电流的走向可知，电流从正极出发通过开关后，在灯L1的左边交叉相连处分为两条分别流经两个灯泡后汇合再回到电源的负极．说明甲表与灯泡L2串联，有电流通过是电流表，乙表并联在电路中，是电压表．
11、63：13.614.4
【解析】
由P＝UI＝可得，灯L1的电阻：R1＝＝＝6Ω；
灯L1的电阻：R1＝＝＝11Ω；
当S与a接触时，R0与L1串联，电流表测电路中的电流，则电路中的电流I1＝0.3A，
当S与b接触时，R0与L1串联，电流表测电路中的电流，设此时电路中的电流为I1；
由题知，两种情况下R0消耗的电功率之比P1：P1＝9：4，
由P＝UI＝I1R可得，两种情况下电路中的电流之比：===，
所以，I1＝I1＝×0.3A＝0.1A，因串联电路中总电阻等于各分电阻之和，且电源的电压不变，所以，由I＝可得，电源的电压：U＝I1（R1+R0）＝I1（R1+R0），
即0.3A×（6Ω+R0）＝0.1A×（11Ω+R0），解得：R0＝6Ω，
电源的电压：U＝I1（R1+R0）＝0.3A×（6Ω+6Ω）＝3.6V；
（3）S分别与a、b接触时，电路的总功率之比：
P总1：P总1＝UI1：UI1＝I1：I1＝0.3A：0.1A＝3：1；
（4）S与b接触时，通电1min电阻R0产生的热量：
Q0＝I11R0t＝（0.1A）1×6Ω×60s＝14.4J。
12、＝ ＜
【解析】
（1）根据影响滑动摩擦力大小的因素和二力平衡条件即可比较水平拉力的大小；（2）知道拉力做功的大小关系，根据W＝Fs和P＝Fv判断比较功和功率的关系．
【详解】
(1)由题可知，同一物体先后以不同的速度在同一水平地面上匀速运动，则物体对水平地面的压力不变，接触面的粗糙程度不变，因此两次物体受到的滑动摩擦力不变；又因为物体在水平地面上匀速运动,根据二力平衡条件可知,水平拉力F和滑动摩擦力f是一对平衡力,大小相等,即F1＝F2＝f；(2)物体运动的距离都为10m,且F1＝F2,由W＝Fs可知W1＝W2；
因为v1<v2,且F1＝F2,由P＝＝＝Fv可知,P1<P2.
13、虚像 折射 扩散
【解析】
平静的水面相当于一面平面镜，而平面镜成像又是虚像，则岸边的垂柳在水中形成的倒影自然是虚像了; 在倒影中看到游动的鱼，这是由于鱼反射的光从水中进入空气发生折射而形成的；闻到花香是花香分子不停做无规则运动的结果，属于扩散现象．
14、做功
【解析】
如图，两气门关闭，火花塞点火，汽油燃烧，膨胀的气体推动活塞向下运动，是做功冲程。

三、作图题（共7分）
15、
【解析】
过物体A的重心，沿竖直向下的方向画一条有向线段，标明重力G的大小为15N，如图所示：

16、
【解析】
重力和支持力的作用点画在物体的重心上；重力的方向竖直向下；支持力的方向与斜面垂直，垂直斜面向上。如图所示：

17、
【解析】
延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴；平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．如图所示：

【点睛】凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴．②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．③过光心的光线经凹透镜折射后传播方向不改变．

四、实验题（本大题共5小题，共20分）
18、量筒内食用油的体积V1 测出烧杯和剩余食用油的质量m4 小明 偏大 840
【解析】
（1）小丽的方案：用调节平衡的天平测出空烧杯的质量m1，向烧杯内倒入适量食用油，再测出烧杯和食用油的总质量m1，然后把烧杯内的食用油全部倒人量筒内，读出量筒内食用油的体积V1 ，根据，食用油密度的表达式是：.
（1）小明的方案：在烧杯内倒人适量的食用油，用调节平衡的天平测出烧杯和食用油的总质量m2，然后将烧杯内的部分食用油倒入量筒内，测出烧杯和剩余食用油的质量m4 ，读出量筒内食用油的体积V1．即可测得食用油的密度．
（2）按小明的实验方案进行测量，实验误差可以减小一些；小丽的实验中，烧杯中的食用油不能全部倒入量筒，使测得的体积偏小，密度偏大．
（4）烧杯和剩余油的总质量 m剩=10g+5g+1g+0.2g=17.2g，倒出油的体积V=10ml=10cm2，
则食用油的密度.
19、零刻度线 右 52 20 2.6×103 ρ水V2 装满 V3 ρ水
【解析】
（1）天平的正确使用步骤，把天平放到水平台上，游码移到标尺左端的零刻度线处，指针静止时在分度盘中线的左侧，根据调解原则，左偏右调，右偏左调，所以，平衡螺母向右调；
（2）根据天平的读数方法，小石块的质量=砝码质量+游码对应刻度值=50g+2g=52g，
（3）根据量筒的读数方法，视线与液面的凹面底部平行，读出量筒液体的体积V1=60mL，石块和水的总体积V2=80mL，石块的体积V石=V2−V1=80mL−60mL=20mL=20cm3；根据密度计算公式ρ=，已知m石=52g，V石=20cm3，∴ρ石===2.6g∕cm3=2.6×103kg/m3；
（4）①将溢水杯装满水；
②把小烧杯放在溢水杯中漂浮，测出溢出水的体积为V1；
③再把小金属块轻轻放入小烧杯中，小烧杯仍漂浮，测出溢出水的体积为V2；
④根据漂浮的物体受到的浮力等于物体的重力，小金属块质量的表达式m金=ρ水V2；
⑤取出小烧杯和小金属块，将溢水杯装满水；
⑥用细线拴住小金属块，将小金属块浸没在溢水杯中，测出溢出水的体积V3；
⑦小金属块体积的表达式为V金=V排=V3；
⑧根据ρ=可得，小金属块密度的表达式为ρ金==ρ水．
20、0-0.6A 右 电阻断路 5 甲
【解析】
（1）一节干电池的电压是1.5V，用两节干电池作为电源，电源电压U=2×1.5V=3V，通过待测电阻的电流I==0.5A，电流表的量程选择0-0.6A；
（2）变阻器按一上一下接入电路中与电阻串联，电压表与电阻并联，电流表与电阻串联，如下图所示：

（3）闭合开关前，滑动变阻器的滑片应移动到阻值最大处，即右端；
（4）闭合开关时，发现无论怎样移动滑动变阻器的滑片，电流表的示数几乎为零，说明电路出现断路，电压表的示数始终为电源电压，电路故障的原因可能是电阻断路；
（5）排除故障后继续实验，某次测量的电压表和电流表的示数如图所示，电压表选用小量程，分度值为0.1V，电压为1.5V，电流表选用小量程，分度值为0.02A，电流为0.3A，由欧姆定律，此时测量的待测电阻R== 5Ω；
（6）甲中电流表测量是准确的，电压表测电阻与电流的电压，根据并联电路电压的规律，电压表测量的电压偏大，由欧姆定律R=可知，测量的电阻偏大；乙中，电压表测量的电压是准确的，电阻与电压表并联，根据并联电路电流的规律，电流表示数大于R的实际电流，由欧姆定律R=可知，测量的电阻偏小。
21、匀速直线 压力 D A
【解析】
（1）只有沿水平方向拉着物体做匀速直线运动，物体在水平方向上受到平衡力的作用，木块受到摩擦力大小与拉力大小相等，故应使弹簧测力拉着木块做匀速直线运动；
（2）添加砝码，物体对支持面的压力增大，而受力面积不变，这是为了探究压力大小对滑动摩擦力大小的影响；如果实验中弹簧测力计的示数不稳定，可能的原因是木板的粗糙程度不均匀，木块受到摩擦力大小在变化；
（3）A. 探究影响浮力大小的因素，需要用弹簧测力计测浸入液体中时的拉力，故A符合题意；
B. 探究阻力对物体运动的影响，根据转换法，是通过运动距离的长短来说明阻力的大小，无需测力计；
C. 探究不同物质吸热升温现象，t=，所以不用弹簧测力计；
D.探究动能大小与哪些因素有关，根据转换法，是根据具有动能的物体推动另一个质量较小的物体通过距离的长短来反应运动大小的，无需测力计．故A符合题意，BCD不符合题意．
22、（1）电流表正负接线柱接错，滑动变阻器接线柱接错误。（2）0.24，9.6。（3）计算小灯泡电阻的平均值，小灯泡电阻受温度影响会发生变化，不能用求平均值的方法确定电阻值。（4）2.5，0.625。科
【解析】
试题分析：（1）电压表、电流表使电流从正接线柱流入，负接线柱流出；滑动变阻器采用一上一下连接法，故错误是：电流表正负接线柱接错，滑动变阻器接线柱接错误。（2）由图知：电流表示数I=0.24A，电压表的示数U=2.3V，则小灯泡电阻为R=U/I=2.3V/0.24A=9.6Ω。（3）小灯泡电阻受温度影响会发生变化，两端电压改变时，其阻值也发生变化，故计算小灯泡电阻时，不能用求平均值的方法确定电阻值。（4）该小组又利用这个电路测量小灯泡的额定功率，应调节滑动变阻器滑片使电压表示数等于额定电压，即为2.5V，若此时电流表示数为0.25A，则小灯泡的额定功率为P=2.5V×0.25A=0.625W。
【考点定位】测量小灯泡的电阻、额定功率的实验探究过程。

五、计算题（本大题共2小题，共13分）
23、（1）3000Pa；（1）750J；（3）150N．
【解析】
（1）该机器人静止在水平地面上时，对地面的压力：
F＝G＝mg＝3kg×10N/kg＝30N，
对地面的压强：
（1）由可得，该机器人在10s内所做的功：
W＝Pt＝75W×10s＝750J；
（3）由W＝Fs可得，该机器人在沿直线匀速清扫过程中的牵引力：
因该机器人在沿直线匀速清扫过程中处于平衡状态，受到的阻力和牵引力是一对平衡力，
所以，在此过程中受到的阻力：f＝F＝150N．
答：（1）该机器人静止在水平地面上时，对地面的压强是3000Pa；
（1）该机器人在10s内所做的功是750J；
（3）该机器人在沿直线匀速清扫过程中受到的阻力为150N．
24、（1）9.6×105W（2）32%
【解析】
（1）发电机的输出功率：P输＝＝960kW=9.6×105W；
（2）若风速10m/s，则风力的功率：P风＝3000v3＝3000×（10）3W＝3×106W，发电机的发电效率：η＝×100%＝×100%＝32%．

六、综合能力题（本大题共3小题，共18分）
25、非弹性 青铜小刀 毛笔尖 扩散 三 中间 BACDE
【解析】
被书写材料受到外力改变了形状，上面出现了文字，当外力撤去后，文字依然存在，形变保留了下来，因此被书写材料发生了非弹性形变；
木棒的硬度小于甲骨的硬度，而青铜小刀的硬度大于甲骨的硬度，因此甲骨文的书写工具是青铜小刀；
作用在毛笔上的压力主要上使笔尖发生形变；而墨汁分子进入到纸中发生了扩散现象；
书法家通过控制毛笔的运笔方向，用力大小，以及手在毛笔上的作用点，书写出千变万化的线条，因此是力的三要素让书法家变成了一门艺术；
这个“一”字的中间最细，说明力的作用效果最小，因此中间用力最小；
书写“上”字最后的横画时，先逆锋向左，再折锋用力按笔，接下来略按，向右提笔运行，渐渐按笔，最后再渐渐提笔完成书写，合理的顺序是BACDE。
26、0.3 6.7 1.35 6
【解析】
（1）当小灯泡的功率为0.75W时，根据图甲可知，灯泡L两端的电压为2.5V，通过灯泡的电流为I=0.3A，即电流表的示数为0.3A；
（2）根据串联电路电压的规律，变阻器两端的电压：U滑=U−UL=4.5V−2.5V=2V，
由I=UR可得，滑动变阻器R接入电路中的电阻：；
（3）电路消耗的总功率：P总=U总I=4.5V×0.3A=1.35W；
（4）变阻器R在10s产生的热量：Q=W滑=U滑It=2V×0.3A×10s=6J．
27、热 略 略
【解析】
（1）当开关拨至图中位置“1”时，电动机和电阻丝并联连接，同时工作，因此风机吹出的是热风；
（2）电能表转过29转消耗的电能：W=29/3000kW•h=29/3000×3.6×106 J=3.48×104 J；
风机的功率：P凉风=W/t=29/3000kW•h5/60h=0.116kW=116W，
（3）因电路中的总功率等于各用电器功率之和，所以，电热丝的功率：
PR =P热风-P凉风=616W-116W=500W，由P=U2/R得电热丝的阻值：R=U2/PR=(220V)2/500W=96.8Ω
