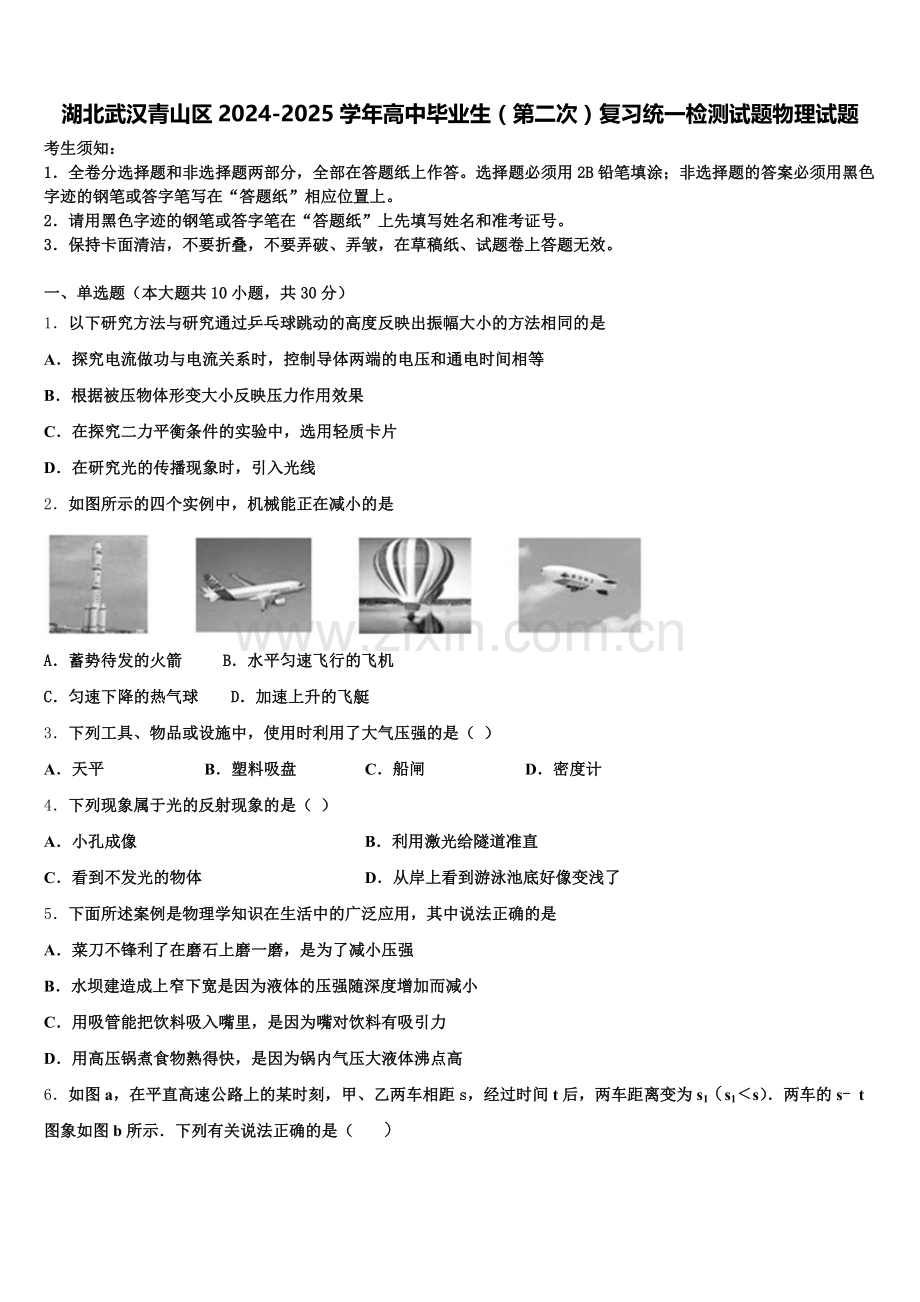

湖北武汉青山区2024-2025学年高中毕业生（第二次）复习统一检测试题物理试题
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。

一、单选题（本大题共10小题，共30分）
1．以下研究方法与研究通过乒乓球跳动的高度反映出振幅大小的方法相同的是
A．探究电流做功与电流关系时，控制导体两端的电压和通电时间相等
B．根据被压物体形变大小反映压力作用效果
C．在探究二力平衡条件的实验中，选用轻质卡片
D．在研究光的传播现象时，引入光线
2．如图所示的四个实例中，机械能正在减小的是

A．蓄势待发的火箭 B．水平匀速飞行的飞机
C．匀速下降的热气球 D．加速上升的飞艇
3．下列工具、物品或设施中，使用时利用了大气压强的是（ ）
A．天平 B．塑料吸盘 C．船闸 D．密度计
4．下列现象属于光的反射现象的是（ ）
A．小孔成像 B．利用激光给隧道准直
C．看到不发光的物体 D．从岸上看到游泳池底好像变浅了
5．下面所述案例是物理学知识在生活中的广泛应用，其中说法正确的是
A．菜刀不锋利了在磨石上磨一磨，是为了减小压强
B．水坝建造成上窄下宽是因为液体的压强随深度增加而减小
C．用吸管能把饮料吸入嘴里，是因为嘴对饮料有吸引力
D．用高压锅煮食物熟得快，是因为锅内气压大液体沸点高

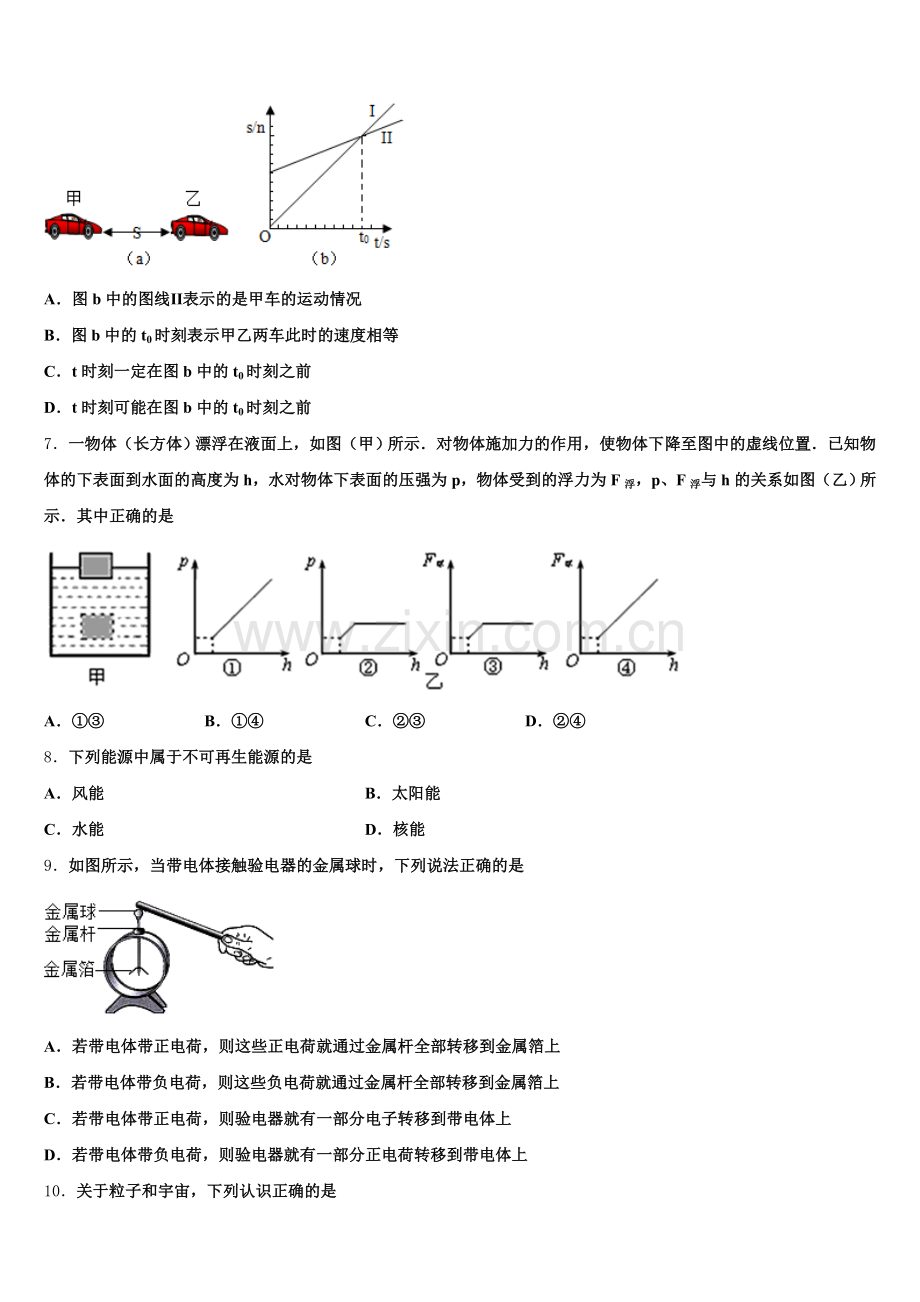

6．如图a，在平直高速公路上的某时刻，甲、乙两车相距s，经过时间t后，两车距离变为s1（s1＜s）．两车的s﹣t图象如图b所示．下列有关说法正确的是（ ）

A．图b中的图线Ⅱ表示的是甲车的运动情况
B．图b中的t0时刻表示甲乙两车此时的速度相等
C．t时刻一定在图b中的t0时刻之前
D．t时刻可能在图b中的t0时刻之前
7．一物体（长方体）漂浮在液面上，如图（甲）所示．对物体施加力的作用，使物体下降至图中的虚线位置．已知物体的下表面到水面的高度为h，水对物体下表面的压强为p，物体受到的浮力为F浮，p、F浮与h的关系如图（乙）所示．其中正确的是

A．①③ B．①④ C．②③ D．②④
8．下列能源中属于不可再生能源的是
A．风能 B．太阳能
C．水能 D．核能
9．如图所示，当带电体接触验电器的金属球时，下列说法正确的是

A．若带电体带正电荷，则这些正电荷就通过金属杆全部转移到金属箔上
B．若带电体带负电荷，则这些负电荷就通过金属杆全部转移到金属箔上
C．若带电体带正电荷，则验电器就有一部分电子转移到带电体上
D．若带电体带负电荷，则验电器就有一部分正电荷转移到带电体上
10．关于粒子和宇宙，下列认识正确的是
A．自然界的电荷有质子、中子和电子三种
B．电子的发现说明原子核是可再分的
C．“谱线红移”说明星系在离我们远去
D．在电子、质子和原子中，尺度最小的是质子
二、多选题（本大题共3小题，共12分）
11．如图所示，质量分布均匀的甲、乙两个实心正方体放置在水平地面上，它们对地面的压强相同，若要使甲对地面的压强大于乙对地面的压强，下列叙述中正确的是( )

A．沿竖直方向上切去相同的体积 B．沿竖直方向上切去相同的厚度
C．沿水平方向切去相同的质量 D．沿水平方向切去相同的体积
12．如图甲所示电路，电源电压9V恒定不变，小灯泡的额定电压均为6V，两灯的电流随电压变化图像如图乙所示。滑动变阻器标有“20Ω1A”字样，电流表的量程为0-0.6A，在保证电路安全的前提下，下列说法正确的是

A．只闭合，当灯泡L1正常发光时，滑动变阻器接入电路的阻值为
B．只闭合，无论怎样调节滑动变阻器，灯泡L2都不能正常发光
C．只闭合，当滑动变阻器的滑片在最左端时，电路的总功率为4.5W
D．只闭合和只闭合时，两次电路消耗的最大功率之比是5:6
13．如图所示，两个底面积相同的薄壁容器甲乙分别装有密度为ρa，ρb的液体，放置在水平桌面上，现将同一物块(密度为ρ)分别放入两容器中，物块静止时两容器中液面等高．下列说法正确的是

A．液体密度与物体密度的关系为ρa＜ρb＜ρ
B．放入物块后，乙容器底受到液体的压强较大
C．放入物块后，乙容器底受到液体的压力较大
D．放入物块后，甲容器对桌面的压强增加量较大
三、填空题（本大题共5小题，共10分）
14．如图所示的实验中，抽去中间的玻璃板，过一会儿下方玻璃杯中的二氧化氮气体颜色变浅，上方玻璃杯中的空气颜色变深，由此现象主要说明气体分子______．

15．阳光照射下，海洋、陆地上的水会不断地________成水蒸气；在很冷的冬天，晾在室外的衣服会结冰，这是________现象，在此环境下冰冻的衣服也能晾干，这是________现象；冬天，夜晚气温若迅速降到0 ℃以下，你家窗户的玻璃上会形成一层冰花，这是________现象(以上四空均填物态变化名称)，这层冰花在你家窗户玻璃的________(选填“内侧”或“外侧”)．
16．如图，三个相同的物体叠放在一起，当B受到5N的水平拉力时，三个物体一起向右匀速运动，则A与B之间、B与C之间的摩擦力分别为_________N和_________N。

17．发电机是利用 现象制成的；图中体温计的示数是 ℃．

18．在进行中考英语听力考试时，考场内各试室的有线扬声器的连接方式是______联．电动机的 符号是______．
四、计算题（本大题共3小题，共29分）
19．如图所示是某种家用电吹风的原理图，它有“热风”、“温热风”、“冷风”及“停”四挡，R1与R2是电热丝（R1>R2）．图中S为“双刀四掷”开关，“双刀”在拨动时一起转向图中“1”、“2”、“3”或“4”中的某一位置，从而实现各档位间的转换．电吹风的部分参数如下表所示．

吹热风功率（W）
900
吹温热风功率（W）

吹冷风功率（W）
20
额定电压（V）
220
（1）开关的“双刀”拨动到_____（选填“1”“2”“3”或“4”）位置时，电吹风处于“热风”档．
（2）接在“热风”档上的电热丝的阻值是多少_____？
（3）标有“吹温热风功率（W）”后面的数值被磨损，某同学为测量它的具体数值，先断开其它家用电器，并将电吹风的开关调至“温热风”档后接入220V的家庭电路中，发现他们家用的电子式电能表[3000imp/（kW·h）]在2min内指示灯恰好闪了46次．试计算该电吹风吹温热风功率的大小_____．（“3000imp/（kW·h）”指的是接在这个电能表上的用电器每消耗1kW·h的电能，电表上的指示灯闪烁3000次．）
20．煤、石油、天然气的过量开采使人类面临能源危机。某县在冬季利用地热能为用户取暖。县内有一口自喷状态地热井，出水温度为90℃，出水流量为150m3/h。求每小时流出的地热水温度降低到50℃，所放出的热量。这些热量如果用天燃气蒸汽锅炉供热，且天燃气蒸汽锅炉的热效率为90%，则利用上述地热能供暖一小时可以节约多少天燃气？，天燃气的热值为q=4×107J/m3）
21．某型号油罐车的技术参数如下表所示，当它匀速行驶时所受的摩擦力是其总重的0.02倍，在一次运输任务中，油罐车装满密度为0.85×103kg/m3的柴油，以50km/h的平均速度从炼油厂送到加油站需要2h，g取10N/kg，则：
卡车型号

自重
2×104kg
轮胎个数
12
油罐容积
40m3
每只轮胎行驶时与地面的接触面积
0.05m2
行驶时的最大速度
90km/h
（1）计算炼油厂到加油站的距离；油罐车满载后对地面的压强；这次运输过程中油罐车的平均功率。
五、作图题（本大题共2小题，共4分）
22．图甲是家庭中常用的一种插线板.小文同学在使用中发现：开关断开时指示灯不亮，插孔不能供电；开关闭合时指示灯亮，插孔能供电；如果指示灯损坏，开关闭合时插孔也能供电.根据以上描述，请在图乙中用笔画线代替导线完成电路连接.
（______）

23．物体A在光滑的斜面上正在下滑，画出此时物体A所受到的力的示意图．
（_____）

六、实验探究题（本大题共3小题，共15分）
24．在探究“光反射时的规律”实验中，如图甲小华在纸板上用笔描出入射光EO和反射光OF的径迹，接着她把纸板NOF向前折或向后折（如图乙），在纸板上_______(选填“能”或“不能”)看到反射光，由此得出______________的结论。在图甲所示的实验中如果让光沿FO方向射到镜面，会发现反射光沿OE方向射出，这表明在反射现象中，______________。

25．在“探究浮力的大小跟哪些因素有关”实验时，同学们提出了如下的猜想：
①可能跟物体浸入液体的深度有关；
②可能跟物体的重力有关；
③可能跟物体的体积有关；
④可能跟物体浸入液体的体积有关；
⑤可能跟液体的密度有关．
为了验证上述猜想，李明做了如图所示的实验：他在弹簧测力计下端挂一个铁块，依次把它缓缓地浸入水中不同位置，在这一实验中：

（1）铁块从位置1﹣2﹣3的过程中，弹簧测力计的示数_____，说明铁块受到的浮力_____；从位置3﹣4的过程中，弹簧测力计的示数_____，说明铁块受到的浮力_____．（填“变大”、“变小”或“不变”）
（2）通过这一实验可以验证上述猜想_____是正确的，猜想_____是不正确的，猜想_____是没能验证出来的（填上面猜想的序号）．
（3）给你一杯清水、一个熟鸡蛋和适量的食盐，请你设计实验验证浮力与液体的密度是否有关．简要写出你的实验验证的方法：_____．
26．实验小组用长方体木块（各表面粗糙程度相同）、弹簧测力计、长木板、斜面、两个质量不同的钢球，进行了如图所示的两组实验。

（1）如图甲所示，把木块平放在水平长木板上，用弹簧测力计水平拉木块做_____运动，读出弹簧测力计示数：再把木块立放在长木板上，重复上述实验，读出弹簧测力计的示数。
①比较两次读数，可得出结论：滑动摩擦力的大小与接触面积的大小_____（选填“有关”或“无关”）；
②实验中被控制的变量是接触面的粗糙程度和_____。
（2）如图乙所示，在探究动能大小与质量的关系时，用质量不同的钢球在同一斜面的同一高度由静止滚下、去撞击水平面上的木块，观察木块被撞击的距离。
①该实验研究的是_____（选填“钢球”或“木块”） 动能的大小与质量的关系；
②比较图乙两次实验可得出结论，速度一定时，质量越大，物体的动能越_____。 由此联想到高速公路限速牌上标明“120”和“100”字样，_____（选填“大客车”或“小轿车”） 的限速应该是100km/h。
参考答案

一、单选题（本大题共10小题，共30分）
1、B
【解析】
研究通过乒乓球跳动的高度反映出振幅的大小，采用的是转换法。
A．探究电流做功与电流关系时，控制导体两端的电压和通电时间相等，采用的是控制变量法，故A不符合题意；
B．根据被压物体形变大小反映压力作用效果，采用的是转换法，故B符合题意；
C．在探究二力平衡条件的实验中，选用轻质卡片，采用的是等效替代法，故C不符合题意；
D．研究光的直线传播引入光线，采用的是模型法，故D不符合题意。
2、C
【解析】
考点：动能和势能的大小变化．
分析：动能大小跟质量、速度有关．质量一定时，速度越大，动能越大；速度一定时，质量越大，动能越大．
重力势能大小跟质量、被举得高度有关．被举得高度一定时，质量越大，重力势能越大；质量一定时，高度越高，重力势能越大．物体不发生弹性形变时，机械能=动能+重力势能．
A．蓄势待发的火箭机械能不变 B．水平匀速飞行的飞机机械能不变 C．匀速下降的热气球动能不变，势能减小 D．加速上升的飞艇动能增加，势能增加。
3、B
【解析】
A．天平 是利用了等臂杠杆的原理，不符合题意；
B．.塑料吸盘是利用了大气压强的原理，符合题意；
C．船闸是利用了连通器的原理，不符合题意；
D．密度计是利用了物体的漂浮条件，不符合题意．
4、C
【解析】
根据题中“下列现象属于光的反射现象的是”可知，本题考查对光的反射现象的认识。光的反射是指光线在传播的过程中遇到障碍物被反射出去的现象，像平面镜成像、看到不发光的物体等都属于光的反射现象。根据光的反射的概念，结合生活中的光现象进行分析判断。
【详解】
A、小孔成像是光在同一均匀介质中沿直线传播形成的。故A不符合题意。
B、利用激光给隧道准直是光的直线传播的应用，故B不符合题意。
C、能看到不发光的物体，是不发光的物体反射的光进入了人的眼睛，属于光的反射。故C符合题意。
D、池底的光线由水中进入空气时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得池底变浅了，属于光的折射现象，故D不符合题意。
5、D
【解析】
A．增大压强的方法可以增大压力，也可以减小受力面积，菜刀不锋利了在磨石上磨一磨，是为了减小受力面积，增大压强，故A错误；
B．液体压强随深度的增加而增大，水坝底部由于水深度大，受到的压强大，所以修建成上窄下宽的结构，故B错误；
C．我们用吸管吸饮料时，把吸管内的空气吸走了，瓶内的饮料在瓶内大气压的作用下进入嘴里，故C错误；
D．水的沸点随气压的升高而增大，用高压锅煮食物时，增大了锅内的气压，从而提高了水的沸点，所以熟得快；故D正确．
6、D
【解析】
A、由图b可知，两车同时出发，在0～t0时间内，两车的距离逐渐减小，说明是甲车的速度快，由s﹣t图象可知，两车都做匀速直线运动，且斜线的倾斜程度越大，表示速度越快，
图b中，图线Ⅰ的倾斜程度越大，所以图线Ⅰ表示甲车的运动情况，则图线Ⅱ表示乙车的运动情况，故A错误；
B、图b中的t0时刻，说明两车的位置相同，表示甲乙两车相遇，由A的分析知，两车的速度不相等，故B错误；
CD、由A项解答可知，甲车的速度大于乙车的速度，所以，两车距离变为s1（s1＜s），有两种情况：一是甲车尚未追上乙车，二是甲车超过乙车；所以，t时刻可能在图b中的t0时刻之前，也可能在t0时刻之后，故C错误，D正确．
7、A
【解析】
液体内部压强随深度的增加而增大，所以物体下表面的压强图象应是逐渐升高的，图象①正确，②错误；浮力的大小与排开液体的体积成正比，当物体完全浸入水中后，其浮力大小将不再变化，故图象③正确，④错误，故本题答案为A.
思路分析：液体内部压强随深度的增加而增大，所以物体下表面的压强图象应是逐渐升高的，图象①正确；浮力的大小与排开液体的体积成正比，当物体完全浸入水中后，其浮力大小将不再变化，故图象③正确．
试题点评：本试题考查的是浮力和液体压强的知识．液体内部压强随深度的增加而增大，所以物体下表面的压强图象应是逐渐升高的，根据阿基米德原理可知浮力的大小与排开液体的体积成正比，当物体完全浸入水中后，其浮力大小将不再变化．
8、D
【解析】
试题分析：能源分为可再生能源与不可再生能源，核能属于不可再生的能源，风能、太阳能、水能能够被人们反复利用，属于可再生能源，所以应选D。
考点：能源的分类
9、C
【解析】
（1）验电器是根据同种电荷相互排斥的原理制作的，金属箔片所带的电荷量越多，其张角越大．（2）金属中的自由电荷是自由电子；质子不可移动．据此分析判断．
【详解】
AC、若带电体带正电荷，带电体缺少电子，所以不可能有电子从金属杆流向金属箔，而只能是有一部分电子从金属箔转移到金属杆上，故A错误，C正确；
B、若带电体带负电荷，负电荷将部分转移到金属箔上，从而金属箔带负电，而带电体仍带负电，故B错误；
D、若带电体带负电荷，是由于有多余的电子，则带电体就有一部分电子转移到验电器上，故D错误；
故选C．
10、C
【解析】
A．自然界的电荷有正电荷和负电荷两种，故A错误；
B．物质由分子组成，分子由原子组成，而原子又包括原子核和核外电子两部分。电子的发现说明原子是可再分的，故B错误；
C．谱线红移现象说明了光谱向长波方向偏移，谱线“红移”说明星系在离我们远去，故C正确；
D．原子核和电子构成原子，原子核由质子与中子组成，在电子、质子和原子中，尺度最小的是电子，故D错误。

二、多选题（本大题共3小题，共12分）
11、CD
【解析】
实心正方体对水平地面的压强，
由图可知：甲的边长比乙的边长大，
因它们对地面的压强相同，
所以ρ甲＜ρ乙
（1）沿竖直方向上切去相同的体积或相同的厚度时，两正方体的密度和高度不变，所以它们的压强还是相等，故AB不正确．
（2）沿水平方向切去相同的质量时，减小的压力相同，
因S甲＞S乙，
所以△p甲＜△p乙，
又因p甲=△p乙，
所以剩余部分甲对地面的压强大于乙对地面的压强，故C正确；
（3）沿水平方向切去相同的体积时，
因S甲＞S乙，
所以△h甲＜△h乙，
又因ρ甲＜ρ乙，
所以，即△p甲＜△p乙，
因p甲=p乙，
所以剩余部分甲对地面的压强大于乙对地面的压强，故D正确．
故选CD．
12、ABD
【解析】
根据题中电路图和两灯的电流随电压变化图像可知，本题考查了串联电路的特点和欧姆定律、电功率公式的应用，从图象中获取有用的信息是关键。
【详解】
A．只闭合S 1时，L1与R串联，电流表测电路中的电流，当灯泡L1正常发光时，L1两端的电压U1＝6V，由图象可知通过L1的电流I1＝0.5A，
因串联电路中总电压等于各分电压之和，
所以，R两端的电压UR＝U﹣U1＝9V﹣6V＝3V，
因串联电路中各处的电流相等，
所以由可得，滑动变阻器接入电路的值，故A正确；
B．只闭合S2时，L2与R串联，电流表测电路中的电流，
由图象可知L2正常发光时电路中的电流为1A，而电流表的量程为0～0.6A，
所以通过灯泡的电流达不到额定电流，则调节滑动变阻器，灯泡L2不可能正常发光，故B正确；
C．只闭合S3时，L1、L2和R串联，当滑动变阻器的滑片在最左端时，滑动变阻器连入电路的阻值为零。由图象可知，当通过L1的电流I1＝0.5A时，灯泡L1正常发光，L1两端的电压U1＝6V，L2两端电压小于3V，故当两灯泡两端的总电压为电源电压9V时，不能保证电路安全。电路的总功率P＝UI＞9V×0.5A＝4.5W，故C错误；
D．只闭合S1时，L1与R串联，电流表测电路中的电流，当灯泡L1正常发光时，电路中的电流最大，即I大＝IL＝0.5A；
只闭合S2时，L2与R串联，电流表测电路中的电流，当电流表的示数最大时电路中的电流最大，即I大′＝0.6A；
则只闭合S1和只闭合S2时，电路消耗的最大功率之比：
P大：P大′＝UI大：UI大′＝I大：I大′＝0.5A：0.6A＝5：6，故D正确。
13、BC
【解析】
A.根据浮沉条件可知，甲中物块悬浮，所以ρa=ρ，乙中物块漂浮，所以ρb＞ρ，即ρb＞ρa=ρ，故A错误；
B.由选项A分析可知ρb＞ρa，根据液体压强公式 可知乙容器底受到液体的压强较大，故B正确；
C.由选项B分析可知乙容器底受到液体的压强较大，根据公式 可知乙容器底受到液体的压力较大，故C正确；
D. 容器对桌面的压强增加量 ，因为甲乙容器中增加的重力均来自同一小物块，所以容器对桌面的压强增加量相同，故D错误．

三、填空题（本大题共5小题，共10分）
14、永不停息地做无规则运动
【解析】
试题分析：用玻璃板隔开一瓶空气和一瓶二氧化氮气体，当抽去中间玻璃板后，过一会儿下方玻璃杯中的二氧化氮气体颜色变浅，上方玻璃杯中的空气颜色变深，是扩散现象，说明了分子在不停地做无规则运动．
考点：分子不停地做无规则运动
15、汽化 凝固 升华 凝华 内侧
【解析】
阳光照射下，海洋、陆地上的水会不断地汽化成水蒸气；在很冷的冬天，晾在室外的衣服会结冰，这是凝固现象，在此环境下冰冻的衣服也能晾干，是固态变为气态，这是升华现象；冬天，夜晚气温如迅速降到0℃以下，窗户的玻璃上会形成一层冰花，这是水蒸气凝华而成的，这层冰花在窗户玻璃的内侧．
16、 0 5
【解析】试题分析：对A受力分析，A受竖直方向的重力和B对A的支持力，三个物体一起向右匀速运动，A与B相对静止，故AB之间不受摩擦力，摩擦力为0N；同理对AB整体进行受力分析，受重力、C对BA的支持力，水平的拉力，以及C对B的摩擦力，由于三个物体一起向右匀速运动，处于平衡状态，BC之间的摩擦力等于拉力，fBC=F=5N。
【考点定位】摩擦力的大小
17、电磁感应 1．5
【解析】
试题分析：发电机是利用电磁感应现象制成的，闭合电路的部分导体在磁场中，做切割磁感线运动时，电路中产生感应电流；图中体温计的分度值为：1摄氏度，读数为1.5摄氏度．
考点：发电机的原理 温度计的读数
18、并联
【解析】
在进行中考英语听力考试时，各考场内试室的有线扬声器的连接方式是并联，原因是它们能独立工作，互不影响．电动机的符号是．

四、计算题（本大题共3小题，共29分）
19、1 55Ω 460W
【解析】
（1）开关的“双刀”拨动到位置“1”时，电热丝R2和电动机M并联；“双刀”拨动到位置“2”时，电热丝R1和电动机M并联；已知R1＞R2，电压一定，由可知，接“1”时，电热丝R2的电功率大，所以此时电吹风处于“热风”档；
（2）吹热风时，电热丝R2和电动机M并联；吹冷风时只有电动机工作；根据表中数据可得，电热丝R2消耗的电功率：P2=P热风-P冷风=900W-20W=880W；由可得电热丝R2的阻值：
（3）由题意可得，电吹风吹温热风时消耗的电能：
则吹温热风的功率：
20、（1）2.52×1010J （2）700m3
【解析】
已知出水流量为150m3/h，由ρ=m/V得，
水的质量：
m=ρV=1.0×l03kg/m3×150m3=1.5×l05kg，
水放出的热量:
Q=cm△t=4.2×l03J/（kg•℃）×1.5×l05kg×（90℃-50℃）=2.52×1010J.
（2）由η=Q吸/Q放得：
天然气需要放出的热量:
Q放=Q吸/η=2.52×1010J/90%=2.8×1010J，
由Q放=Vq得：天然气的体积:
V=Q放/q=2.8×1010J/4×107J/m3=700m3
21、（1）100km；（2）9×105Pa；（3）1.5×105W。
【解析】
（1）由可得，炼油厂到加油站的距离：s＝vt＝50km/h×2h＝100km；
（2）由可得，油罐车满载时柴油的质量：m油＝ρ油V油＝0.85×103kg/m3×40m3＝3.4×104kg，因水平面上物体的压力和自身的重力相等，所以，油罐车满载后对地面的压力：F＝G总＝（m车+m油）g＝（2×104kg+3.4×104kg）×10N/kg＝5.4×105N，油罐车满载后对地面的压强：；
（3）因油罐车匀速行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力，所以，汽车的牵引力：F′＝f＝0.02G＝0.02×5.4×105N＝1.08×104N，这次运输过程中油罐车的平均功率：。
答：（1）炼油厂到加油站的距离为100km；
（2）油罐车满载后对地面的压强为9×105Pa；
（3）这次运输过程中油罐车的平均功率为1.5×105W。

五、作图题（本大题共2小题，共4分）
22、
【解析】
由题意可知，开关断开时指示灯不亮，插孔不能提供工作电压，开关闭合时指示灯亮，插孔能提供工作电压，如果指示灯损坏，开关闭合时插孔也能提供工作电压，说明两者是并联，且都有开关来控制，连接情况如图所示：

23、
【解析】
试题分析：木块受到地球施加的重力G，方向竖直向下，还受到斜面施加的支持力F支，方向垂直于接触面向上，由于斜面光滑，不受摩擦力，重力和支持力共同作用的结果是使木块下滑，其实不存在单独的一个下滑力．
作图如下：

六、实验探究题（本大题共3小题，共15分）
24、 反射光线与入射光线和法线在同一平面上 光路是可逆的 略
【解析】实验中，把纸板NOF向前折或向后折，在纸板上不能看到反射光，说明反射光已经不在纸板上了，而此时左右2个纸板也不在同一个平面了，由此说明：反射光线、入射光线和法线在同一平面内；一次实验具有很大的偶然性，为了得到反射角与入射角大小关系的普遍规律，应当改变入射角的大小进行多次实验；在图甲所示的实验中，如果让光沿FO方向射到镜面，会发现反射光沿OE方向射出，这表明在反射现象中，光路是可逆的。
25、变小 变大 不变 不变 ④ ① ②③⑤ 先把鸡蛋放入清水中，鸡蛋会下沉，在向水中放入适量的食盐，鸡蛋会慢慢上浮． 说明鸡蛋浸没在清水和盐水中受到的浮力不同，由此验证物体受到的浮力与液体的密度有关．
【解析】
（1）由图可知，F示1＞F示2＞F示3=F示4，即铁块从位置1-2-3的过程中，弹簧测力计的示数变小，根据称重法，F浮=G-F示，可知铁块受到的浮力变大；从位置3-4的过程中，弹簧测力计的示数不变，说明铁块受到的浮力不变；
（2）在上面的操作中，物体浸入液体的深度和物体浸入液体的体积发生了改变，而物体的重力、物体的体积、液体的密度均没有改变；在研究浮力跟物体浸入液体的体积有关时，控制液体的密度不同，只改变了浸入液体的体积大小，而浮力大小不同，可知浮力大小可能跟物体浸入液体的体积有关，即④是正确的；但在研究浮力与物体浸入液体的深度的关系时，只控制排开液体的密度相同，没有控制排开液体的体积相同，故得出的结论是错误的；猜想①是不正确的；
结合（1）中，排开液体的体积越大，受到的浮力越大，故通过这一实验可以验证上述猜想④是正确的，猜想①是不正确的，猜想②③⑤是没能验证出来的；猜想②③⑤是没能验证出来的；
（3）先把鸡蛋放入清水中，鸡蛋会下沉（此时浮力小于重力），在向水中放入适量的食盐，鸡蛋会慢慢上浮（浮力大于重力），说明鸡蛋浸没在清水和盐水中受到的浮力不同，由此验证物体受到的浮力与液体的密度有关．
故答案为（1）变小；变大；不变；不变；（2）④；①；②③⑤；（3）先把鸡蛋放入清水中，鸡蛋会下沉，在向水中放入适量的食盐，鸡蛋会慢慢上浮．说明鸡蛋浸没在清水和盐水中受到的浮力不同，由此验证物体受到的浮力与液体的密度有关．
26、 匀速直线 无关 压力大小 钢球 越大 大客车
【解析】解：（1）只有沿水平方向拉着物体做匀速直线运动，物体在水平方向上受到平衡力的作用，拉力大小才等于摩擦力的大小，故用弹簧测力计水平拉木块做匀速直线运动，读出弹簧测力计示数：再把木块立放在长木板上，重复上述实验，读出弹簧测力计的示数；
①比较两次读数，可知测力计示数大小相同，即摩擦力大小相同，可得出结论：滑动摩擦力的大小与接触面积的大小无关；
②根据控制变量法，实验中被控制的变量是接触面的粗糙程度和压力大小；
（2）①由题意，用质量不同的钢球在同一斜面的同一高度由静止滚下、去撞击水平面上的木块，观察木块被撞击的距离，故该实验研究的是钢球动能的大小与质量的关系；
②比较图乙两次实验可得出结论，因从同一高度由静止滚下，下滑到水平面时速度一定，质量越大，推动木块运动的距离越长，物体的动能越大；
因速度相同时，质量越大，动能越大，克服摩擦力做功的越多，越不容易刹车，因大客车的质量更大，故限制的速度要越小，大客车的限速应该是100km/h。
