天津市西青区2025年全国卷Ⅱ物理试题中考模拟题解析（精编版）
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。

一、单项选择题（本大题7小题，每题3分，共21分）
1．下列现象与其物理知识不相符的是
A．影子的形成——光的直线传播
B．小孔成像——光的反射
C．湖水中青山的倒影——平面镜成像
D．雨后天空出现彩虹——光的色散
2．如图所示，C是水平地面，A、B是两个长方形物块，F是作用在物块B上沿水平方向的力，物体A和B以相同的速度做匀速直线运动．由此可知，关于A、B间摩擦力F1和B、C间摩擦力F2的分析中，正确的是（　　）

A．F1=0，F2=0 B．F1=0，F2≠0 C．F1≠0，F2=0 D．F1≠0，F2≠0
3．有两个电路元件A、B，把它们串联在电路中，如图（乙）所示，流过元件的电流与其两端的电压关系如图（甲）所示．闭合开关S，这时电流表的示数为0.4A，则A、B两元件的电功率之比为（ ）

A．4：5 B．5：4 C．2：3 D．1：3
4．如图所示，把热水壶放在煤气灶上烧水的过程中，下列说法正确的是

A．煤气的燃烧过程是内能转化为化学能
B．煤气燃烧越充分，它的热值越大
C．烧水的过程是通过做功的方式改变水的内能
D．水的温度越高，水分子运动越剧烈

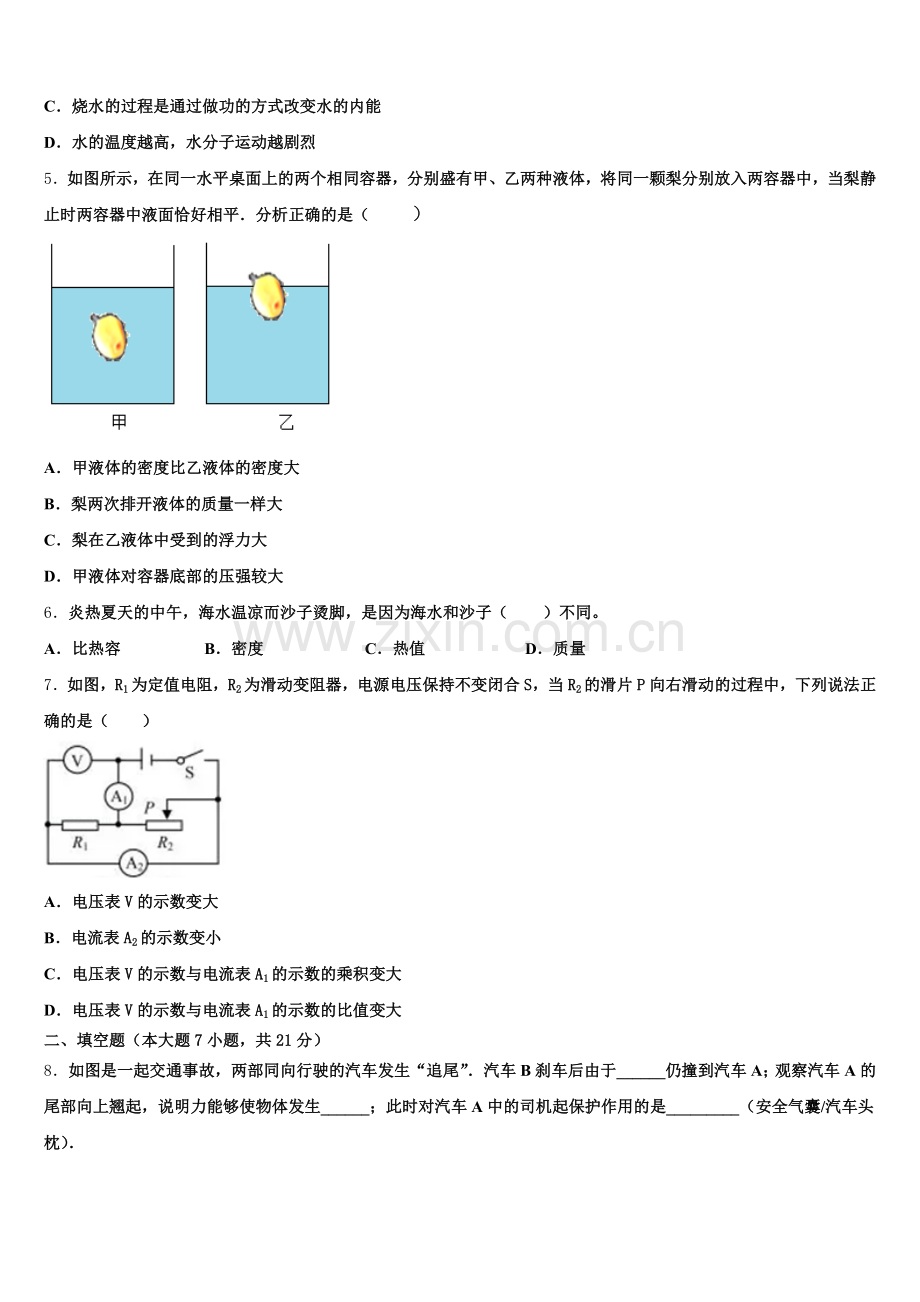

5．如图所示，在同一水平桌面上的两个相同容器，分别盛有甲、乙两种液体，将同一颗梨分别放入两容器中，当梨静止时两容器中液面恰好相平．分析正确的是（ ）

A．甲液体的密度比乙液体的密度大
B．梨两次排开液体的质量一样大
C．梨在乙液体中受到的浮力大
D．甲液体对容器底部的压强较大
6．炎热夏天的中午，海水温凉而沙子烫脚，是因为海水和沙子（ ）不同。
A．比热容 B．密度 C．热值 D．质量
7．如图，R1为定值电阻，R2为滑动变阻器，电源电压保持不变闭合S，当R2的滑片P向右滑动的过程中，下列说法正确的是（　　）

A．电压表V的示数变大
B．电流表A2的示数变小
C．电压表V的示数与电流表A1的示数的乘积变大
D．电压表V的示数与电流表A1的示数的比值变大
二、填空题（本大题7小题，共21分）
8．如图是一起交通事故，两部同向行驶的汽车发生“追尾”．汽车B刹车后由于______仍撞到汽车A；观察汽车A的尾部向上翘起，说明力能够使物体发生______；此时对汽车A中的司机起保护作用的是_________（安全气囊/汽车头枕）．

9．你家中用电器的额定电压一般是____V，通常情况下它们以____的连接方式接入电路；用电饭煲煮饭是因为电流具有_____效应．
10．支付宝推出了“扫二维码，领红包”的活动．手机摄像头是一个__________（凸透镜/凹透镜）．摄像头靠近二维码时，所成的像__________（变大/变小/不变）．
11．图所示的电路中，R1、R2均为定值电阻．电源电压不变．闭合开关S1、S2，两电表均有示数；再断开开关S2，则电流表示数________，电压表示数________，电压表与电流表示数之比____________(本题每空均选填“变大”、“变小”或“不变”)

12．小明用如图所示的动滑轮提起140N的水桶，动滑轮重20N（不计绳重和摩擦），小明拉绳子的动力为_____N；如果向水桶内再加入40N的水，提起时动滑轮的机械效率_____（选填“变大”、“变小”或“不变”）．

13．一只小鸟在平静的湖面上飞过，当小鸟离水面4m时，它的“倒影”距小鸟________m，“倒影”是由于光的_______形成的_______（填“实”或“虚”）像。
14．如图甲，电源电压为6 V，灯泡L1和L2均标有“6 V 6 W”字样，其电流随电压变化的曲线如图乙所示．如果同时闭合开关_______，可使两灯都能正常发光；如果同时闭合开关S1、S2，电流表的示数是____A；如果只闭合开关S2，电路消耗的总功率是______W．

三、作图题（共7分）
15．在图中，O点表示杠杆的支点，画出力F的力臂并用字母L表示．

16．如图所示,某工人站在A处通过一根绳子和两个滑轮用100N的拉力F匀速提起重300N的物体B,画出滑轮组的绕线（不考虑滑轮重、绳重和摩擦等）。

17．如图所示，用瓶起开启瓶盖，请画出在A点所用最小力的示意图。

四、实验题（本大题共5小题，共20分）
18．爱米同学在实验室利用光具座“探究凸透镜成像规律的实验中”
（1）老师强调：烛焰、透镜、光屏三者中心必须在_____，可爱米组装成如图所示，此时也能在光屏中央成一个清晰的像。
（2）她在上述实验的基础上，将蜡烛向凸透镜靠近，为了使光屏上的像清晰，她不仅将光屏_____（选填“靠近”或“远离”）凸透镜，还应将光屏的高度调_____（选填“高”或“低”）些儿。可见调节“三心”多重要。
（3）请你在图中画出烛焰上任何一点通过透镜中心在光屏上成像的光路。
（____________）

19．斜面在生活生产中常见，在物理实验中也常有，以下物理实验都用到了斜面。

（1）如图甲所示利用斜面测平均速度，为了提高实验测量的准确度，可以_____斜面坡度，让小车从斜面顶端由静止开始滑下。
（2）如图乙所示利用斜面研究阻力对物体运动的影响，小车从同一斜面的同一高度由静止滑下，在毛巾、木板、平板玻璃等表面上运动不同的距离后停止，其中在_____上对物体运动影响最小，此过程中小车克服阻力做功的大小分别为W1、W2、W3，它们的关系是_____。
（3）如图丙所示利用斜面探究动能的大小与哪些因素有关，让小车A从斜面的不同高度由静止开始滑下，是为了探究动能与_____的关系。
20．在“用电流表测电流”的实验中，某同学连接的电路如图所示：
闭合开关，观察到灯泡L1和L2的发光情况是：________； 针对上述现象，该电路存在的问题是：________； 请在原图上只改动一根导线，使两只电流表分别测干路和支路的电流．(要求：在需改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉) 在虚线框中画出改正后的电路图.
21．如图所示，小明在“探究物体的动能跟哪些因素有关”的实验中，将小钢球从高度为h的同一斜面上由静止开始滚下，推动同一小木块向前移动一段距离s后停下，完成甲、乙、丙所示的三次实验，其中h1＝h3＞h2，mA＝mB＜mC

（1）小钢球在滚下斜面的过程中，其动能大小是通过_____（选填“高度h”或“距离s”）大小来反映的；若水平面绝对光滑，本实验将_____（选填“能”或“不能”）达到探究目的．
（2）分析比较甲和乙两组实验可得：物体质量相同时，速度越大，动能越_____；
（3）小明根据乙、丙两图得出结论：物体的动能大小与质量有关，她的看法是否正确？_____（选填“正确”或“错误”），理由是：_____．
22．小明在研究物体的浮沉时，发现铁块放入水中下沉，塑料块浸没在水中后上浮，为进一步探究物体的浮沉条件，他找来了下列器材：弹簧测力计、一杯水、细线、铁块A、塑料块B和塑料块C（B与A体积相同，C与A质量相同）．
他按图甲和乙进行了实验，测出铁块受到的浮力大小为_____，并与重力比较，由此得出了物体下沉的条件．实验时，他无意中发现增大铁块浸没在水中的深度，某一时刻测力计的示数会突然变小，示数变小的原因是：_____．为探究物体上浮的条件，他选择了合适的塑料块，利用现有器材在题中（1）实验的基础上，增加一个实验步骤就完成了探究．
①选择的塑料块是_____（B/C）．
②增加的步骤：用弹簧测力计测出上面①中塑料块的重力G．
③当满足_____（用测得的物理量表示）条件时，物体上浮．
五、计算题（本大题共2小题，共13分）
23．如图是某电热饮水机内部的电路原理图，如表是其说明书上收集到的数据。该电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制），其内部有一个热水箱，热水箱中的水温达到90℃时，温控开关S0就会自动断开，停止加热进入保温状态；当水温降至60℃时，温控开关S0又会自动闭合重新加热。求：
水桶容量
20L
热水箱容量
2L
额定电压
220V
加热时的功率
440W
保温时的功率
40W
电热饮水机加热时电流的大小；当热水箱里装满水时（按2L计算），水的质量为多少？（提示：1L＝1×10﹣3m3；ρ水＝1.0×103kg/m3）当热水箱里温度降至60℃时，温控开关自动闭合重新加热700s至90℃这一过程中，水吸收的热量是多少？消耗的电能是多少？[c水＝4.2×103J/（kg•℃）]结合第（3）问的计算结果，请简述水吸收的热量和消耗的电能不相等的原因；正常加热时R1的电阻值是多少？
24．实验室常用的电压表是由小量程的电流表G改装而成的。电流表G也有一个电阻，同样遵从欧姆定律，图甲是一个量程为0～3mA的电流表G，如果有电流通过时，电流可以从刻度盘上读出，这时G的两接线柱之间具有一定的电压。因此，电流表G实际上也可以当成一个小量程的电压表。已知该电流表的电阻为Rg=10Ω，图乙为常见的双量程电压表的内部电路图，当使用a、b两个端点时，量程为0～3V，当使用a、c两个端点时，量程为0～15V，求：

（1）电阻R1、R2的阻值．
（2）如果ab之间加上某一数值电压时，电流表G指针如图所示，那么ab之间的电压为多少？
六、综合能力题（本大题共3小题，共18分）
25．小明设计了一种“自动限重器”，如图（甲）所示。该装置由控制电路和工作电路组成，其主要元件有电磁继电器、货物装载机（实质是电动机）、压敏电阻R 1 和滑动变阻器R 2 等。压敏电阻R 1 的阻值随压力F变化的关系如图（乙）所示。当货架承受的压力达到限定值，电磁继电器会自动控制货物装载机停止向货架上摆放物品。已知控制电路的电源电压U＝6V，电磁继电器线圈的阻值忽略不计。请你解答下列问题：
由图（乙）中的图象可知，随着压力F的增大，压敏电阻R1 的阻值将________。 用笔画线代替导线将图（甲）的电路连接完整。 随着控制电路电流的增大，电磁铁的磁性将_________，当电磁继电器线圈中的电流大小为30mA时，衔铁被吸下。若货架能承受的最大压力为800N，则所选滑动变阻器R2 的最大阻值至少为多少Ω__________？
26．下面是关于潜艇在水下航行一些知识．

（1）潜艇的对外通信，属于世界性的难题．由于潜艇往往潜航在数十乃至百米以下的深水区域，由于水或海水是______（填“导电”或“不导电”）的，因此自然水体对电磁波会______（填“阻隔”或“不阻隔”）它的传播，因此地面或空中惯用的无线电通信对于潜艇来说______（填“不完全”或“完全”）适用．
（2）目前潜艇主要通过无线电浮标收发信息．在使用无线电浮标时，潜艇与浮标在海洋中保持______（填“相对静止”、“静止”或“相对运动”），然后将通过导线与艇上通信设备连接的浮标发送到海面，再通过浮标接收无线电信号．
（3）平日里我们常见的钟表都是12小时刻度的，然而潜艇用的钟表却都是24小时的刻度（如图乙），这个钟表比常见的钟表的优点是______．
27．图甲是家庭常用的电热壶及其铭牌．
电热壶外部能看到漂浮着红色浮球的透明水位计，顶部开有通气孔的水位计底部与电热壶内底相通，形成_____，红色浮球指示壶内水量，其受到的浮力_____（填“大于”、“等于”或“小于”）自身重力．图乙显示电热壶烧水的最大水量为1.7L，现装水量为_____L．图丙显示电热壶烧水的最小水量，当电热壶装有最小水量时，壶内的水_____（填“会”或“不会”）浸没电热圈．图丁是电热壶通电用的三脚插头和三孔插座，则A孔接_____，B孔接_____．电热壶正常工作时的电流为多少安_____？电阻为多少欧________？若电热壶现装水的初温为20℃，电热壶烧水效率为90%，通电正常工作4.2min，问：
①电热壶内水的质量是多少千克_______？
②水能不能被烧开__________？[1L＝10﹣3m3，c水＝4.2×103J/（kg•℃），大气压为1标准大气压]
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
根据光的直线传播、反射和折射形成的有关光现象解答即可．
【详解】
A．光在同一均匀介质中沿的直线传播，遇到障碍物形成影子，故A正确；
B．小孔成像是光直线传播现象，故B现象与其物理知识不相符，符合题意；
C．湖水中青山的倒影是平面镜成像，是由光的反射形成的，故C正确；
D．雨后天空出现的彩虹，是由光的色散形成的，故D正确；
故选B．
2、B
【解析】
先以A为研究对象，A做匀速运动，合力为零，由平衡条件分析可知，A不受摩擦力，否则水平方向上A的合力不为零，不可能做匀速直线运动；
再以整体为研究对象，由平衡条件分析可知，地面对B一定有摩擦力，故B正确；
3、A
【解析】
由图示电路图可知，两元件串联，通过它们的电流相等，由图甲所示图象可知，电流为1．4A时，A、B两元件两端的电压分别为2．1V、2．5V，两元件的电功率之比：。
故选A．
4、D
【解析】
A．煤气在燃烧过程是化学能转化为内能，故A错误；
B．燃料的热值仅与燃料的种类有关，而与燃料的燃烧程度、质量都无关，故B错误；
C．烧水时水从火焰中吸收热量，温度升高，是利用热传递的方式改变物体内能的，故C错误；
D．分子的运动快慢与温度有关，水的温度越高，水分子运动越剧烈，故D正确．
5、B
【解析】
AD．梨在甲中悬浮，则ρ甲＝ρ梨，梨在乙中漂浮，则ρ乙＞ρ梨，所以，ρ乙＞ρ甲，由于两容器中液面相平，由p＝ρ液gh可知，乙液体对容器底的压强大，故AD错误；
BC．梨在甲中悬浮，则F浮甲＝G梨；梨在乙中漂浮，则F浮乙＝G梨，比较可知F浮甲＝F浮乙，即梨受到的浮力一样大，故C错误，根据F浮＝G排＝m排g可得，m排甲＝m排乙，故B正确。
故选B。
6、A
【解析】
炎热的夏天，沙子烫、海水温凉，这与它们的比热容有关；水的比热容较大，相同质量的水和沙子，在同样的日照条件下，吸收相同的热量，水的温度变化小，沙子的温度变化大，所以海水凉，沙子烫；这一现象与热值、内能、热量等均没有关系；所以A符合题意。
7、D
【解析】
由电路图分析知道，两电阻并联，电流表A2 测通过R1 的电流，电流表A1 测并联电路的总电流，电压表测电源电压，
【详解】
由电路图知道，两电阻并联，电流表A2 测通过R1 的电流，电流表A1 测并联电路的总电流，电压表测电源电压，由于电源电压保持不变，所以电压表示数保持不变，故A错误；由于并联电路各支路互不影响，所以，当R2的滑片P向右滑动的过程中，通过R1支路的电流大小不变，即电流表A2的示数不变，故B错误；当R2 的滑片P向右滑动的过程中，滑动变阻器连入电路中的电阻变大，由欧姆定律知道，通过变阻器的电流变小，由并联电路电流的规律知道，A1示数变小，电压表V的示数与电流表A1 的示数的乘积变小，故C错误；又因为A1示数变小，而电压表示数不变，故电压表V的示数与电流表A1的示数的比值变大，故D正确，故选D。
本题考查的是并联电路的规律及欧姆定律的运用，解题的关键是电路的分析，得出电路的连接方式及各个电表的测量对象。

二、填空题（本大题7小题，共21分）
8、惯性 形变 汽车头枕
【解析】
一切物体在任何时候任何情况下都具有惯性，汽车B刹车后由于惯性仍要保持原来的运动状态，所以仍撞到汽车A；
汽车A的尾部向上翘起，说明力能够改变物体的形状；
在车辆发生追尾时，A车由于受到B车的撞击，速度加快，A车内的人下半身随着A车速度加快，而其上半身和头部由于惯性仍要保持原来的运动速度，人会向后倒，故对汽车A中的司机起保护作用的是汽车头枕．
9、220 并联 热
【解析】
解：（1）家庭电路的电压是220V，家用电器的额定电压也是220V，家用电器只有并联在家庭电路中，用电器两端的电压等于额定电压，用电器才能正常工作．
（2）电流流过电炉丝时，电炉丝要产生热量，这是电流的热效应，电饭煲是根据电流的热效应来工作的．
故答案为220；并联；热．
【点评】（1）掌握家庭电路电压，家用电器的连接方法．
（2）掌握电流的热效应、磁效应、化学效应以及应用．
10、凸透镜 变大
【解析】
手机摄像头是一个凸透镜．因为凸透镜成实像时，物近像远像变大，所以摄像头靠近二维码时，所成的像变大．
11、变小 变小 不变
【解析】
当闭合S1、S2，R1被短路，电压表测量R2两端的电压；再断开S2，R1被串连接入电路，电路中总电阻变大，电源电压不变，电路中电流变小，电压表仍测量R2两端的电压，其示数也减小；两次均测量R2两端的电压，对同一电阻，通过的电流与加在两端的电压成正比，所以电压表的示数与电流表的示数的比值不变．
12、80 变大
【解析】
分析：不计绳重和摩擦，人拉绳子自由端的拉力；用同一个滑轮组提升物体时，物重越大，效率越高．
解答：由图可知，该滑轮为动滑轮，有两段绳子拉着动滑轮，不计绳重和摩擦，则拉绳子的动力：；使用同一滑轮组，在提升高度相同时，所做的额外功不变，增加水的重力，增大了有用功，所以有用功在总功中所占的比例变大，机械效率会变大．
故答案为80；变大．
【点睛】本题考查了滑轮组绳子拉力的计算、机械效率的变化，属于基础知识．
13、8 反射 虚
【解析】
平面镜成的像与物到镜面的距离相等，已知小鸟距水面4m，像到水面的距离也是4m，所以“倒影”距小鸟为4m+4m=8m。平面镜的成像原理是光的反射；因为平面镜成的像是虚像，所以小鸟在湖面的“倒影”是虚像。
14、S1和S3 1 4.2
【解析】
（1）同时闭合开关S1、S2时，电路为L1的简单电路，电流表测电路中的电流，根据图象读出电流表的示数；
（2）只闭合开关S2时，两灯泡串联，它们两端的电压相等，为电源电压的一半，由图象求出此时电路电流，由功率公式P=UI求出电路功率．
【详解】
（1）同时闭合开关S1、S2时，电路为L1的简单电路，电流表测电路中的电流，此时灯泡两端的电压为电源的电压6V，由图象可知电流表的示数为1.0A；
（2）只闭合开关S2时，两灯泡串联，两灯泡分得的电压相等，即：
U1=U2==3V，
由图象可知，此时电路电流：
I=0.7A，
则电路消耗的总功率：
P=UI=6V×0.7A=4.2W。

三、作图题（共7分）
15、
【解析】
试题分析：力臂是从支点到力的作用线的距离．由支点向力的作用线做垂线，垂线段的长度即为力臂．
反向延长F的作用线，由支点O向F的作用线做垂线，垂线段的长度为F的力臂．如图所示：

考点：此题考查的是力臂的画法．
点评：此题主要考查了有关力臂的画法，首先要掌握力臂的概念，找出支点和力的作用线．从而正确地画出力臂．
16、
【解析】
滑轮组的省力特点：滑轮组由几段绳子承担物重，拉起绳子的力就是物重的几分之一；组装滑轮组时，承担物重的绳子段数设为n，如果n为奇数，从动滑轮连起，如果n为偶数，从定滑轮连起。
【详解】
不计滑轮重和绳重，不计摩擦力，承担物重的绳子段数为n=＝=3；滑轮组由3段绳子承担物重，绕线如图乙所示：

17、
【解析】
试题分析：杠杆平衡条件：动力×动力臂=阻力×阻力臂（F1l1=F2l2），在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小．
解：用瓶起开启瓶盖，支点为O，由杠杆的平衡条件（F1l1=F2l2）可知，OA为最长动力臂时，动力最小，连接OA，过A点作垂直于OA的有向线段，方向向上．如图所示：

四、实验题（本大题共5小题，共20分）
18、同一高度 远离 高
【解析】
（1）为了保证探究凸透镜成像规律的实验中像成在光屏的中央，实验前需要需将烛焰、透镜、光屏三者中心调整在同一高度；
（2）图中所示烛焰高度相较透镜、光屏过低，所以当它靠近透镜时像会向上移动，所以实验中需要将光屏调高，根据凸透镜成实像特点，烛焰移动方向与像的移动方向相同，蜡烛靠近凸透镜，则像远离透镜，为了使光屏上的像清晰，光屏应远离透镜；
（3）通过透镜中心在光屏上成像的光路传播方向不变，如下图：

19、降低 平板玻璃 W1＝W2＝W3 速度
【解析】
（1）斜面的坡度越小，小车运动速度越慢，运动时间越长，便于计时，故应降低斜面坡度；
（2）平板玻璃的接触面最光滑，阻力最小，对物体运动影响最小；实验中，小车的质量始终不变，小车到达水平面时的速度相同，因此，小车具有的动能相同，也就是说，小车的做功能力是相同的，最终克服阻力做的功也是相等的；即W1＝W2＝W3；
（3）实验中，让同一小车处在不同的高度，控制了小车的质量相同，改变了小车的运动速度，这样设计的目的是为了研究动能与运动速度的关系。
20、L2发光L1不发光 L1被短路
【解析】
（1）从实物图可知：导线直接接到了灯泡L1的两端，则导致L1短路，所以，灯泡L2发光，L1不发光；
（2）该电路存在的问题是：①L1被短路，②电流表A2的正负接线柱接反．使L1不亮的原因是L1被短路；
（3）根据一个电流表在干路，一个在支路，将A2的“3”接线柱改到开关的右侧接线柱即可，如下图所示：

（4）从电源正极开始，经过开关后进行分支，一支经过灯泡L2，另一支经过电流表A2和灯泡L1，然后两支汇合共同经电流表A1回到电源负极，如下图所示：

21、距离s 不能 大 错误 没有控制小球到达水平面时的速度相同
【解析】
（1）在“探究物体的动能跟哪些因素有关”的实验中，小球从斜面滑下，到达水平面撞击小木块，通过观察木块被推动的距离的远近来判断物体所具有动能大小的，木块被推动的距离s越远，说明小球所具有的动能越大；如果水平面光滑，小球和木块将做匀速直线运动，不能判断小球所具有动能大小了；
（2）比较甲和乙两组实验，AB两球质量相同，从不同高度滑下，h1＞h2，球A到达斜面底端速度大于球B的速度，木块被A球推动距离较远，可得实验结论：物体质量相同时，速度越大，动能越大；
（3）根据乙、丙两图可知，mB＜mC，h3＞h2，不符合控制变量法的操作要求，所以无法得到物体的动能大小与质量有关，想要探究物体的动能大小与质量有关，需要控制小球到达水平面时的速度相同；
22、F1 -F2 铁块接触到容器底部 B F1-F2 >G
【解析】
（1）根据称重法，铁块受到的浮力大小F=F1-F2；
（2）他无意中发现增大铁块浸没在水中的深度，某一时刻测力计的示数会突然变小，说明铁块受到别外一个向上的力作用，这是因为铁块接触到容器底部，受到容器底部施加的一个向上的作用力而使弹簧测力计示数减小了；
（3）①根据题目条件，因B与A体积相同，根据影响浮力大小的因素，所以选用塑料B，其浸没时受到的浮力大小等于铁块受到的浮力大小F1-F2；
②增加的步骤是用弹簧测力计测出B塑料块的重力G；
③当满足F1-F2＞G条件时，物体上浮．
故答案为（1）F1-F2；
（2）铁块接触到容器底部；
（3）①B；③F1-F2＞G．

五、计算题（本大题共2小题，共13分）
23、（1）2A；（2）2kg；（3）2.52×105J， 3.08×105J；（4）水吸收的热量和消耗的电能不相等的原因是有热散失；（5）121Ω．
【解析】
解答：（1）由P＝UI可得，电热饮水机加热时电流的大小：I＝ ＝＝2A；（2）水的体积：V＝2L＝2×10-3m3，由ρ＝ 可得，水的质量：
m＝ρV＝1.0×103kg/m3×2×10-3m3＝2kg；（3）水吸收的热量：
Q吸＝cm（t-t0）＝4.2×103J/（kg•℃）×2kg×（90℃-60℃）＝2.52×105J，由P＝ 可得，消耗的电能：W＝Pt′＝440W×700s＝3.08×105J；（4）由上面的计算可知，W>Q吸，因为有热散失；（5）由题意可知，开关S闭合、S0断开时，电路为R2的简单电路，电饮水机处于保温状态；开关S、S0闭合时，R1与R2并联，电饮水机处于加热状态，因电路中总功率等于各用电器功率之和，所以，R1的电功率：P1＝P加热-P保温＝440W-40W＝400W，由P＝可知，正常加热时R1的电阻值：R1＝＝＝121Ω．
24、 (1) 990Ω；4000Ω (2) 2.5V
【解析】
(1)当使用a、b两个端点时，Rg和R1串联，
由可得，电路中的总电阻： ，
因串联电路中总电阻等于各分电阻之和，所以，R1的阻值：；
当使用a、c两个端点时，Rg、R1、R2串联，，
则R2的阻值：。
（2）在ab之间加上某一数值电压时，电流表G的示数是I=2.5mA，则ab之间的电压为：
。

六、综合能力题（本大题共3小题，共18分）
25、 (1)变小 (2) 略 (3)增大
压力为800N时，压敏电阻R1=80Ω
30mA=0.03A

R2=R-R1=200Ω-80Ω=120Ω (3分)
【解析】
图象可知，随着压力F的增大，压敏电阻R1的阻值将变小。随着控制电路电流的增大，电磁铁的磁性将增大，当电磁继电器线圈中的电流大小为30mA时，衔铁被吸下。若货架能承受的最大压力为800N，压力为800N时，压敏电阻R1=80Ω；30mA=0.03A所选滑动变阻器R2的最大阻值 R2=R-R1=200Ω-80Ω=120Ω
26、导电 阻隔 不完全 相对静止 可以方便判断白天和黑夜
【解析】
（1）海水能够导电，属于导体；电磁波在海水中传播时，海水会阻隔电磁波的传播，使得通讯信号受到一定的影响，所以地面或空中惯用的无线电通信对于潜艇来说不完全适用；
（2）在使用无线电浮标时，潜艇与浮标之间没有位置的变化，所以是相对静止的；
（3）由于潜水艇时封闭的环境，看不到外部的光线，不能根据外部的亮度来判定白天和黑夜，而潜艇用的钟表是24小时的刻度，能方便判断白天和黑夜．
27、连通器 等于 1.5 会 地线 火线 5A 44Ω 1.5kg 不能
【解析】
（1）电热水壶的水位计是一个小容器，其顶部有通气孔，其底部与壶内的水直接连接，构成连通器，所以，静止时水位计中水位与壶内的水位是一致的；由于红色浮球是漂浮在液面上，所以，受浮力和重力二力平衡，即大小相等；水位计内液面和量筒内液面一样，呈凹形，读数时视线应与凹液面底部相平，由图乙知道，底部对应1.5L，即现装水量为1.5L；当壶内水面达到最小水量时，说明是安全的，即水能够浸没电热圈．
（2）安全用电要求三孔插座的接法是：右火、左零、上地，所以，A是上边的孔，接地线，B是右边的孔，接火线．
（3）根据P＝UI知道，电热壶正常工作时的电流是：I＝＝5A；
根据P＝知道，电热壶正常工作时的电阻是：R＝＝44Ω；
（4）①1.5L＝1.5×10﹣3m3，由ρ＝知道，电热壶内水的质量是：m＝ρV＝1.0×103kg/m3×1.5×10﹣3m3＝1.5kg；
②4.2min＝4.2×60s＝252s，
由p＝知道，消耗的电能是：W＝Pt＝1100W×252s＝277200J，
水吸收的热是：Q吸＝ηW＝90%×277200J＝249480J，
由Q吸＝cm△t知道，水升高的温度是：△t＝＝39.6℃，
因为 t＝t0+△t＝20℃+39.6℃＝59.6℃＜100℃，即水不能被烧开．
