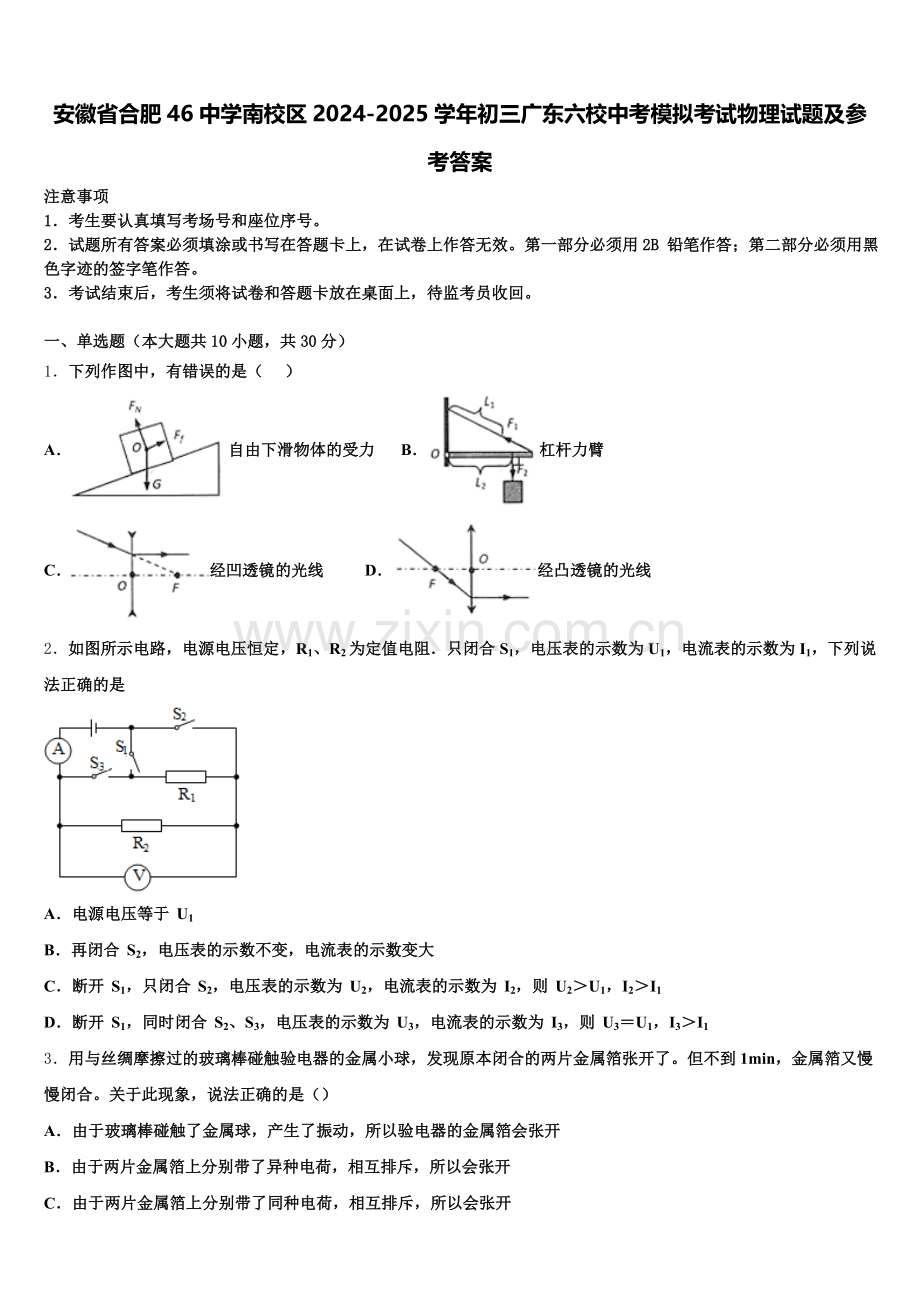

安徽省合肥46中学南校区2024-2025学年初三广东六校中考模拟考试物理试题及参考答案
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。

一、单选题（本大题共10小题，共30分）
1．下列作图中，有错误的是（ ）
A．自由下滑物体的受力 B．杠杆力臂
C．经凹透镜的光线 D．经凸透镜的光线
2．如图所示电路，电源电压恒定，R1、R2为定值电阻．只闭合S1，电压表的示数为U1，电流表的示数为I1，下列说法正确的是

A．电源电压等于 U1
B．再闭合 S2，电压表的示数不变，电流表的示数变大
C．断开 S1，只闭合 S2，电压表的示数为 U2，电流表的示数为 I2，则 U2＞U1，I2＞I1
D．断开 S1，同时闭合 S2、S3，电压表的示数为 U3，电流表的示数为 I3，则 U3＝U1，I3＞I1
3．用与丝绸摩擦过的玻璃棒碰触验电器的金属小球，发现原本闭合的两片金属箔张开了。但不到1min，金属箔又慢慢闭合。关于此现象，说法正确的是（）
A．由于玻璃棒碰触了金属球，产生了振动，所以验电器的金属箔会张开
B．由于两片金属箔上分别带了异种电荷，相互排斥，所以会张开
C．由于两片金属箔上分别带了同种电荷，相互排斥，所以会张开

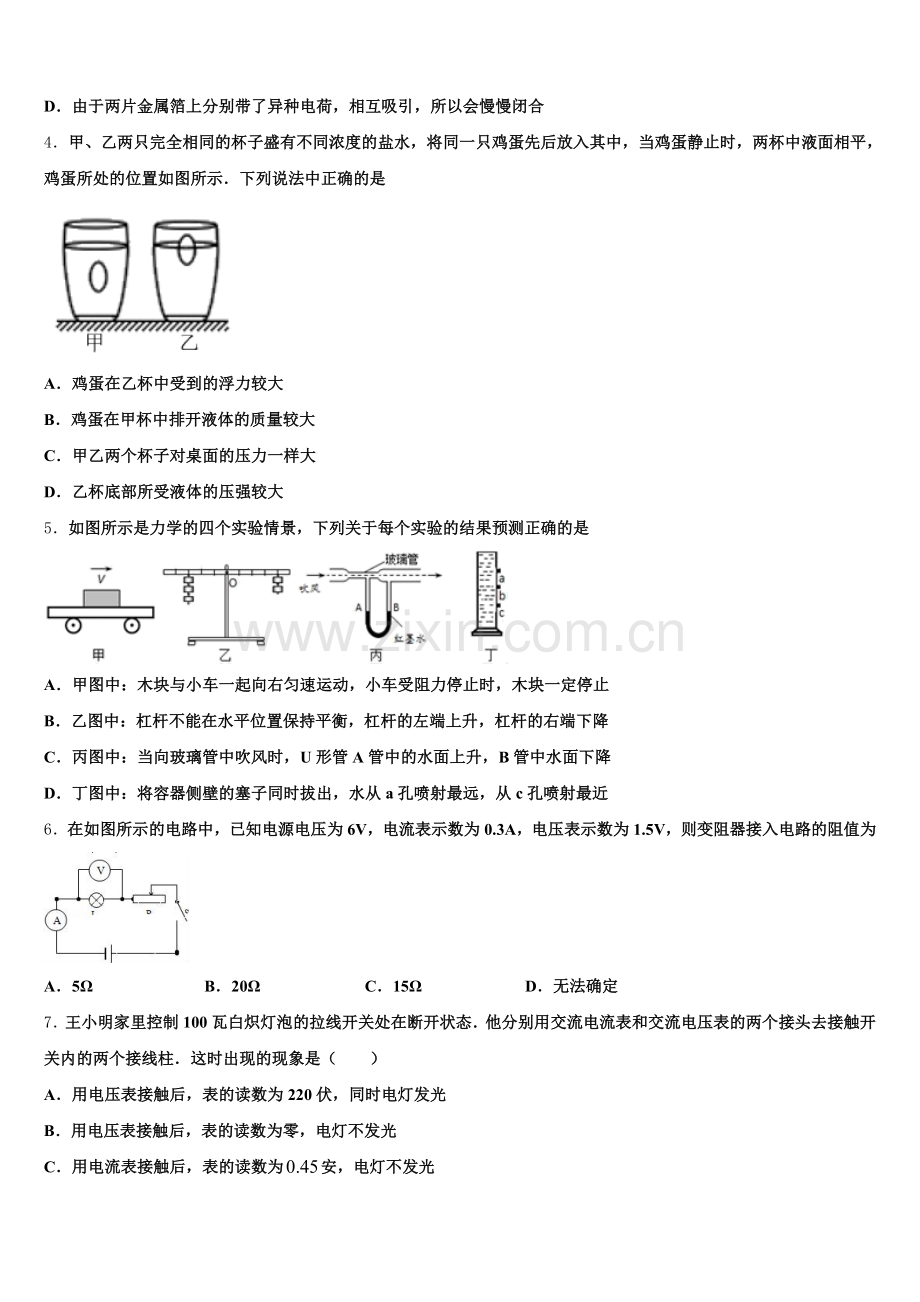

D．由于两片金属箔上分别带了异种电荷，相互吸引，所以会慢慢闭合
4．甲、乙两只完全相同的杯子盛有不同浓度的盐水，将同一只鸡蛋先后放入其中，当鸡蛋静止时，两杯中液面相平，鸡蛋所处的位置如图所示．下列说法中正确的是

A．鸡蛋在乙杯中受到的浮力较大
B．鸡蛋在甲杯中排开液体的质量较大
C．甲乙两个杯子对桌面的压力一样大
D．乙杯底部所受液体的压强较大
5．如图所示是力学的四个实验情景，下列关于每个实验的结果预测正确的是

A．甲图中：木块与小车一起向右匀速运动，小车受阻力停止时，木块一定停止
B．乙图中：杠杆不能在水平位置保持平衡，杠杆的左端上升，杠杆的右端下降
C．丙图中：当向玻璃管中吹风时，U形管A管中的水面上升，B管中水面下降
D．丁图中：将容器侧壁的塞子同时拔出，水从a孔喷射最远，从c孔喷射最近
6．在如图所示的电路中，已知电源电压为6V，电流表示数为0.3A，电压表示数为1.5V，则变阻器接入电路的阻值为

A．5Ω B．20Ω C．15Ω D．无法确定
7．王小明家里控制100瓦白炽灯泡的拉线开关处在断开状态．他分别用交流电流表和交流电压表的两个接头去接触开关内的两个接线柱．这时出现的现象是（　　）
A．用电压表接触后，表的读数为220伏，同时电灯发光
B．用电压表接触后，表的读数为零，电灯不发光
C．用电流表接触后，表的读数为安，电灯不发光
D．用电流表接触后，表的读数为安，同时电灯发光
8．如图所示，小车处在水平桌面上，用轻绳跨过定滑轮与钩码相连，在轻绳的拉力作用下沿桌面做匀速运动．若突然剪断轻绳，则小车

A．受的摩擦力将越来越大
B．将继续向前匀速运动
C．将立即停止运动
D．运动的将越来越慢
9．下列光现象中属于光的折射的是
A．日偏食 B．照镜子
C．汽车观后 D．水中筷子变弯
10．如图，人驾驶电动平衡车前进．下列说法正确的是（　　）

A．以平衡车为参照物，车上的人是运动的
B．平衡车行驶时只能将机械能转化为电能
C．人受到的重力和支持力是一对相互作用力
D．车对人的支持力和人对车的压力是一对相互作用力
二、多选题（本大题共3小题，共12分）
11．水平桌面上放有甲、乙两个盛水的容器，现把两个形状和体积都相同的物体分别放入两容器中，当物体静止时，两容器中水面刚好相平，如图所示，下列说法不正确的是

A．两物体受到的浮力相等
B．甲容器底部所受液体压强大
C．两物体的质量不相等
D．乙容器中物体密度较大
12．下列实例与所利用的物质的属性相符的是
A．电热水壶的手柄常用胶木制作，是因为胶木的导热性好
B．输电线的内芯常用铝或铜制作，是因为铜或铝的导电性好
C．眼镜镜片通常常用玻璃制作，是因为光线通过玻璃时能发生色散
D．用螺钉将机床固定在混凝土底座上，是为了增大机床的惯性
13．为了节约水资源，公厕用的定时定量冲水装置主要部件如图所示。浮筒底面积为S1，且足够高，表面积为S2的圆形阀门(厚度不计)略大于出水口，浮筒与阀门用细杆相连(不计浮筒、阀门、轻杆的重)。通常情况下，水龙头以滴漏形式向储水桶供水，当储水罐水位上升到20cm时，浮筒即将通过轻杆将阀门拉起冲水，即将开始冲水时，下列说法正确的是

A．阀门受到竖直向上的浮力、细杆向上的拉力和水对它向下的压力
B．阀门所受水的压强为2×103Pa
C．细杆对阀门的拉力为4N
D．浮筒浸入水中部分的深度为0.4m
三、填空题（本大题共5小题，共10分）
14．图所示的电阻箱的示数是_____Ω．

15．小兰和爸爸散步时，看见小区内的一种健身器械﹣坐拉器，如图甲所示，为了对它进行研究，小红简化了它的结构，画出了模型图，如图乙所示爸爸坐在座椅上，用力向下拉动手柄A时，操作杆AB会绕着转轴O转动，连杆BD拉动杆O′C转轴O′转动，将座椅向上抬起．则杠杆AOB是_____杠杆（选填“省力”、“费力”或“等臂”）；坐在座椅上的人越重，则使用坐拉器时的机械效率将_____（选填“越大”、“越小”或“不变”）．

16．如图所示的电路中，电源电压不变，将滑片P向左移动的过程中，示数始终不变的电表是_____．当滑片P移至左端时，断开电键S，电压表V示数与电流表A示数的比值将_____（选填“变大”、“不变”或“变小”）．

17．两只定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，把它们串联在同一电路中，总电阻是___Ω； 电路中允许通过的最大电流为___A； 电路两端允许加的最大电压为___V．
18．图甲为一磁悬浮地球仪．它能大致模拟地磁场的分布特点，给人以奇特新颖的感觉．球体中有一个磁铁，环形底座内有一金属线圈，其电路原理图如图乙．

（1）地球仪工作时，球体悬浮于空中，此时球体的重力与________（选填“浮力”或“磁力”）平衡．停止工作时，应先__________（选填“拿开球体”和“切断电源”）；
（2）图乙中A端应连接电源的__________极；
（3）地球仪的额定功率为1W．则其连续正常工作一个月（30天）将耗电__________kW•h．
四、计算题（本大题共3小题，共29分）
19．如图，是某一款电动平衡车，两车轮与地面的接触面积为40 cm1．求：
若地面受到的压强为5×l04 Pa，则该平衡车对地面的压力为多少_______？若该平衡车10 s内沿水平面匀速行驶100 m，受到的阻力为90 N，则此过程中克服阻力做功的功率为多少______？
20．小明的爸爸给自家的小汽车安装了电加热座椅垫，如图甲．小明研究发现该座椅垫有“高温”、“低温”、“关”三个挡位，其电路示意图如图乙，电源电压为12V，高温功率为20W，低温功率为9W．求：

（1）座椅垫处于“低温”时，电路中的电流是多少？
（2）座椅垫处于“高温”挡时，5min产生热量是多少焦耳？
（3）加热片R1的阻值是多少？
21．如图所示的电路中，电源电压为18伏保持不变，电阻R1阻值为10欧．滑动变阻器R2上标有“50Ω1A”字样，电压表接“0～15V”量程．

(1)闭合电键，将滑片P移到某一位置时，电流大小为0.5安．求电路中的总功率和电压表的示数；
(2)若用电阻R3来替换R1，不改变电表的量程，确保电路所有元件均安全使用的情况下．要求：在移动滑动变阻器滑片的过程中，电路中的最大电流恰好是最小电流的3倍，求满足要求的R3的阻值．
五、作图题（本大题共2小题，共4分）
22．如图所示，试在两个“○”内选填“电压表”和“电流表”的符号，使开关S闭合时两灯组成并联电路。
（_______）

23．完成光路图。
（______）

六、实验探究题（本大题共3小题，共15分）
24．如图，在注有清水的试管内留有一稍大的空气泡，使太阳光从试管的正上方向下照，观察试管下方的白纸，可以发现白纸上与空气泡相对应的位置上，有一椭圆黑影，而其它部分竟是一条与试管平行的亮线．这是因为试管充满水的地方相当于________透镜，而气泡与周边的水组成________透镜．如果把白纸从靠近试管向下移动到较远处，亮线的粗细将如何变化？________．

25．小薇和小丽在复习“科学探究：凸透镜成像”

（1）她们为了准确的知道凸透镜的焦距，找到了平行光源，进行了如图所示的实验，根据实验现象可知，该凸透镜的焦距是_____。
（2）清点、组装实验器材后，小丽点燃蜡烛，出现如图所示现象，原因是烛焰、凸透镜、光屏的中心不在_____，此时应采取的措施是将_____向下调节。纠正错误后，她们决定寻找凸透镜成等大实像时物体的位置。
（3）移动蜡烛，她们完成下表中第1、2次实验，并将成像情况记录在表中相应位置。分析实验数据，她们应使物距在_____cm～_____cm范围内继续进行多次实验。
（4）继续实验多次，直到在光屏上找到等大的实像，将物距及对应的成像情况记录在下表中。
实验序号
凸透镜焦距f/cm
物距u/cm
在光屏上所成像的情况（像的正倒、大小、虚实）
1

16
倒立、放大、实像
2

28
倒立、缩小、实像
…

…
…
n

20
倒立、等大、实像
为了证明她们寻找的“凸透镜成等大实像时物体的位置”正确，你认为应该如何操作_____。
26．小明按照教材中“综合实践活动”的要求制作简易密度计
（1）取一根粗细均匀的饮料吸管，在其下端塞入适量金属丝并用石蜡封口．塞入金属丝的目的是使吸管能________在液体中．
（2）将吸管放到水中的情景如图（a）所示，测得浸入的长度为H；放到另一液体中的情景如图（b）所示，浸入的长度为h．用ρ液、ρ水分别表示液体和水的密度，则ρ液________ρ水（选填“＞”、“＜”或“=”），ρ液与ρ水、h及H的关系式是ρ液=________．
实验次数
1
2
1
4
5
液体密度ρ/（g/cm1）
0.8
0.9
1.0
1.1
1.2
浸入的深度h/（cm）
6.1
5.6
5.0
4.5
4.2

（1）小明做了五次实验，获得的数据如上表：小明根据实验数据在吸管上标出0.8、0.9、1.0、1.1、1.2刻度线（单位g/cm1）．结果发现，1.1刻线是在1.0刻线的________（上/下）方.
（4）为检验刻度误差，小明取来食油，先用天平测出食油与烧杯的总质量如下图甲所示，将部分食油倒入量筒中，如下图乙所示，测出剩余食油与烧杯的质量为41.0g，食油的密度是________kg/m1．若将食用油倒入量筒时，量筒壁上沾上了少量食用油，则食用油密度的测量值相比真实值__________（选填“偏大”、“偏小”或“不变”）．

（5）接着小明再用这个密度计测量．但操作时却出现了图（c）所示的情形，这让他很扫兴．难道实验就此终止了吗，根据经验或思考，在不更换食油的情况下，你认为可以进行怎样的尝试：_____________________________．
参考答案

一、单选题（本大题共10小题，共30分）
1、B
【解析】
试题分析：A、物体受重力、斜面的支持力及摩擦力的作用．在作图时，可以将三个力的作用点都画在重心上．
B、力臂是指从支点到力的作用线的垂直距离，据此判断；
C、平行于主光轴的光线经凹透镜折射后的光线的反向延长线过焦点；指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴来作图．
D、过焦点的光线经凸透镜折射后折射光线平行于主光轴．
解：
A、物体一定受到重力作用，同时在下滑时会受到斜面对它沿斜面向上的摩擦力，同时还会受到斜面对它的支持力，方向垂直于斜面向上．故A正确；
B、从支点O到F1作用线的垂直距离叫F1的力臂，如图，故B错；
C、由图可知，入射光线指向另一侧焦点，则经凹透镜折射后折射光线平行于主光轴，故C正确；
D、由图可知，入射光线过焦点，则过焦点的光线经凸透镜折射后折射光线平行于主光轴，故D正确．
故选B．

点评：（1）有关力的示意图的画法，在作图时一定要注意力的方向．压力方向垂直于接触面指向被压的物体，摩擦力与物体相对运动的方向相反，重力方向竖直向下．
（2）凹透镜的特殊光线有三条：过光心的光线其传播方向不变，平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点，指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴．
（3）凸透镜有三条特殊光线：过光心的光线其传播方向不变；过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点．
2、C
【解析】
A.只闭合S1时，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流，因串联电路中总电压等于各分电压之和，所以电路中的电流： ，电压表的示数为 ＜U，故错误；
B. 再闭合S2后，R1被短路，电路为R2的简单电路，电压表测R2两端的电压，电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以电路中的总电阻变小，由 可知，电路中电流变大，R2两端的电压变大，即电压表和电流表的示数均变大，故错误；
C. 断开 S1，只闭合 S2时，电路为R2的简单电路，电压表测电源两端的电压，电流表测电路中的电流，此时电流表的示数＞，即I2＞I1，此时电压表的示数等于电源的电压，则U2＝U＞U1，故正确；
D. 断开 S1，同时闭合 S2、S3时，R1与R2并联，电流表测干路电流，电压表测电源两端的电压，此时电压表的示数U3＝U＞U1，因并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，所以电流表的示数＞，即I3＞I1，故错误．
3、C
【解析】
用丝绸摩擦过的玻璃棒带的电荷为正电荷，用绸子摩擦过的玻璃棒接触验电器的金属球，使两金属箔片都带上正电荷，因同种电荷互相排斥而使金属箔片将张开，故ABD错误，C正确。
4、D
【解析】
AB、读图可知，鸡蛋在甲杯中悬浮，在乙杯中漂浮，则浮沉条件可知，它们此时所受的浮力都等于自身的重力，即浮力相同，因此所排开液体的质量也相同，故AB错误；
C. 由于甲杯中鸡蛋全部浸没后与乙杯中鸡蛋部分浸没后液面相平，即说明原来甲杯中液体的体积小，乙杯中液体的体积多，且甲杯中液体的密度小于乙杯中液体的密度，故甲杯中液体的质量小于乙杯液体的质量，故甲杯对桌面的压力小于乙杯对桌面的压力，故错误；
D. 鸡蛋在甲杯中悬浮，在乙杯中漂浮，说明甲杯中盐水的密度小于乙杯中盐水的密度，又因为两杯中液面相平，由公式 可知，乙杯底部所受液体的压强较大，故正确。
5、C
【解析】
A．木块与小车一起向右匀速运动，小车受阻力停止时，木块由于惯性继续向前运动一段距离，故A错误；
B．杠杆不能在水平位置保持平衡，左端力和力臂的乘积大于右端力和力臂的乘积，杠杆的左端下降，杠杆的右端上升，故B错误；
C．当向玻璃管中吹风时，A管上方空气流速大于B管上方空气流速，A管上方压强小于B管上方压强，因此U形管A管中的水面上升，B管中水面下降，故C正确；
D．a处深度最小，液体压强最小，c处深度最大，液体压强最大，将容器侧壁的塞子同时拔出，水从a孔喷射最近，从c孔喷射最远，故D错误。
故选C。
6、C
【解析】
由电路图可知，滑动变阻器与灯泡串联，且U＝6V，UL＝1.5V，I＝0.3A。灯泡的电阻：RL＝＝＝5Ω，电路中的总电阻：R＝＝＝20Ω，滑动变阻器接入电路的电阻：R＝R总﹣RL＝20Ω﹣5Ω＝15Ω。
7、D
【解析】
用电流表的两个接头去接触开关内的两个接线柱，由P=UI可得，，电流表的读数为0.45安，同时电灯发光．这是因为进开关的是火线，且电压表的电阻较大而电流表的电阻较小；
当用电压表接触开关内的两个接线柱时，它与100瓦的灯泡串联，由于它的电阻较100瓦灯泡的电阻大得多，所以电压主要分配在电压表上，电压表的读数约220伏，电灯不会发光．当用电流表接触开关内的两个接线柱时，由于电流表的电阻较1 00瓦灯泡的电阻小得多，故表的读数为I=0.45（安），同时电灯会发光．
故选D．
8、D
【解析】
小车在轻绳的拉力作用下沿桌面做匀速运动，说明小车在水平方向上所受的拉力和摩擦力是一对平衡力，剪断轻绳，拉力消失，但由于惯性，物体还要向前运动，压力大小和接触面粗糙程度不变，则摩擦力大小不变，在水平方向上摩擦力的作用下运动的越来越慢．
9、D
【解析】
A. 日偏食是光沿直线传播形成的现象，故A不符合题意；
B. 照镜子是平面镜成像现象，是光的反射形成的，故B不符合题意；
C. 汽车的观后镜是一个凸面镜，起扩大视野的作用，是光的反射现象，故C不符合题意；
D. 插在盛有水的碗中的筷子变“弯了”，是光由水中斜射入空气中时发生了折射，折射光线远离法线向水面偏折造成的，是光的折射现象，故D符合题意。
10、D
【解析】
①研究对象相对于参照物的位置发生变化，是运动状态；位置没有变化，是静止状态；
②电动机是电能转化为机械能的机器；
③相互作用力发生在两个物体之间，分别作用在这两个物体上．
【详解】
A、人驾驶电动平衡车前进过程中，相对于平衡车，车上的人位置没有变化，所以是静止的．故A错误；
B、平衡车靠电动机提供动力，电动机工作过程中消耗电能，得到机械能．故B错误；
C、人受到的重力是地球施加的，人是受力物体；车对人的支持力受力物体还是人，所以这两个力是一对平衡力，不是相互作用力．故C错误；
D、车对人的支持力和人对车的压力作用点分别在人和车上，同时产生，同时消失，是一对相互作用力．故D正确．
故选D．
此题考查了物体运动状态的判断、能量转化及平衡力和相互作用力的区别．要知道二力平衡是一个物体受到两个力的作用，而相互作用力作用在两个物体上．

二、多选题（本大题共3小题，共12分）
11、ABD
【解析】
A、甲、乙两个容器中的两个物体，形状和体积都相同，由图可知：甲容器中的物体排开水的体积大于乙容器中的物体排开水的体积，根据F浮＝ρgV排可知，甲受的浮力大于乙所受的浮力；故A错误；B、由于两杯中液体高度相同，液体密度相同，所以据p＝ρgh可知，两杯中杯底所受液体的压强相同，故B错误；CD、甲悬浮，说明甲的密度等于水的密度，乙漂浮，即乙的密度小于水的密度；所以甲的密度大于乙的密度，由于两个物体的体积相同，据m＝ρV可知两物体的质量不相等，甲的质量大于乙的质量，故C正确，D错误；故选：ABD。
12、BD
【解析】
A．热水壶的手柄是用来防止人的手被烫到，之所以用胶木做，就是因为胶木的导热性差，如果手柄上的胶木掉了，由于金属的导热性非常好，手就会被烫到，故A错误；
B．电线是用来输电的，所以制作电线的材料导电性要好，而铜或铝的导电性能要比其它金属好，所以电线的内芯常用铝或铜制作，故B正确；
C．眼镜镜片通常常用玻璃制作，是因为玻璃的透光性好，故C错误；
D．各种机床和发电机的底座做得很笨重，并用螺丝固定在地面上，目的是增大惯性，使其静止的状态不易改变，故D正确．
故选BD．
13、BC
【解析】
根据题图“公厕用的定时定量冲水装置”，当储水罐水位上升到20cm时，浮筒即将通过轻杆将阀门拉起冲水可知，本题考查浮力和液体内部压强的计算。根据液体压强公式和阿基米德原理进行计算，然后逐项分析判断。
【详解】
A．根据浮力产生的原因，浮力等于物体受到的向上和向下的压力差，由于阀门下方没有水，所以阀门不受浮力的作用。阀门受到细杆向上的拉力和水对它向下的压力，故A错误。
B．由题可知，当h=20cm时，阀门所受水的压强为：，故B正确。
C．阀门刚被拉起时，因为不计重力，故阀门在竖直方向只受到细杆的拉力F和水的压力而平衡。
拉力，故C正确。
D．阀门刚被拉起时，因为不计重力，故浮筒在竖直方向只受到浮力和细杆的拉力F’=F=4N，由力的平衡得F’=F浮=ρ水gV排可得：，
解得H=0.04m，故D错误。
故答案为BC。

三、填空题（本大题共5小题，共10分）
14、2098
【解析】
电阻箱的读数方法：用△所对的数字乘以下面的倍数，然后把他们相加，就可得出电阻箱的示数．
【详解】
电阻箱的示数：R=2×1000Ω+0×100Ω+9×10Ω+8×1Ω=2098Ω．
15、省力 越大
【解析】
由图可知，杠杆AOB以O为支点，动力臂大于阻力臂，为省力杠杆；在座椅上的人越重，做的有用功越多，有用功占总功的比值越大，根据η＝×100%可知，坐拉器的机械效率越大．
16、电流表 变大
【解析】
∵电源的电压不变，
∴电压表的示数不变；将滑片P向左移动的过程中，滑动变阻器接入电路的电阻变大；
∵I=可知，该支路的电流变小，即电流表A1的示数变小；
∵并联电路各支路独立工作、互不影响，
∴R1支路的电流不变；
∵并联电路干路电流等于各支路电流之和，
∴干路电流变小，即电流表A的示数变小；
当滑片P移至左端时，断开电键S，电压表仍侧电源的电压，即电压表的示数不变；而此时R1支路断路，电流表A只测通过滑动变阻器的电流，所以电流表A的示数变小；故电压表V示数与电流表A示数的比值将变大．
17、25 0.6 15
【解析】
串联电路的总电阻等于各个用电器电阻之和，所以同一电路中总电阻等于；串联电路电流处处相等，甲允许的最大电流是1A，乙允许的最大 电流是0.6A，则电路中允许的最大电流是0.6A；电路两端最允许加的大电压为U=IR=。
18、磁力 拿开球体 正极 0.72
【解析】
(1)通电后，电磁铁具有磁性，由于同名磁极排斥，所以球体在空中静止，因此球体受力平衡，即球体的重力与磁力是一对平衡力；
当磁悬浮地球仪停止工作时，应先“拿开球体”再“切断电源”，防止地球仪在重力作用下会落下来而摔坏。
(2)因为球体的下方磁极为N极，因此螺线管的上方为N极，由右手定则可知，电流从A流入，B流出，因此A端接电源正极；
(3)地球仪连续工作一个月消耗的电能：W=Pt=1×10−3kW×30×24h=0.72kW⋅h.

四、计算题（本大题共3小题，共29分）
19、100N 450W
【解析】
试题分析：解：（1）若地面受到的压强为5×l04Pa，则该平衡车对地面的压力
F=PS=5×l04Pa×40×10-4m1=100N
（1）平衡车克服阻力做功W=Fs=90N×100m=9000J
则此过程中克服阻力做功的功率

答：（1）该平衡车对地面的压力为100N．（1）此过程中克服阻力做功的功率为450W．
考点：压力与压强 功率
20、（1）0.75A（2）6000J（3）8.8Ω
【解析】
（1）座椅垫处于“低温”时，电路中的电流：；
（2）高温档5min产生的热量：Q=W=P高t=20W×300s=6000J；
（3）由图可知，座椅垫处于“高温”时，是R2的基本电路，
R2的阻值：，
座椅垫处于低温时，R1、R2串联，
串联电路的总电阻：R===16Ω，
根据电阻的串联可得，加热片R1的阻值：R1=R-R2=16Ω-7.2Ω=8.8Ω。
答：（1）座椅垫处于“低温”时，电路中的电流是0.75A；
（2）高温档加热5min产生的热量是6000J；
（3）加热片R1的阻值是8.8Ω。
21、（1）9W， 13V；（2）9Ω或25Ω．
【解析】
（1）R1和R2串联，电压表测R2两端的电压，将滑片P移到某一位置时，I0.5A,R110Ω，R1两端的电压：U1IR10.5A10Ω5V,根据串联电路电压特点，U2UU118V5V13V, 电路中的总功率:PUI18V0.5A9W.(2)当R20时，电路中电流最大：Imax当R250Ω时，电路中电流最小：Imin ，据题意， ，解得R3，最小电流：Imin0.24A,R2两端的电压U2，未超过电压表量程，符合题意；另当电压表示数达到最大值15V时，电流最小，此时R3两端的电压为：U318V15V3V,最小电流：I ，电路中最大电流为1A ,据题意得：，解得：R39Ω,因此R3的阻值为9Ω或25Ω.

五、作图题（本大题共2小题，共4分）
22、
【解析】
要使电阻R1、R2并联，由图可知电流必须从开关S流入R1、R2，不能从电表甲流过，所以电表甲应是电压表；如果电表乙是电压表，则电阻R2无法形成回路，所以电表乙是电流表，与R2串联；如图所示：
。
23、
【解析】
由于通过焦点的光线经凸透镜折射后将平行于主光轴，平行于主光轴的光线经凸透镜折射后将过焦点，所以凸透镜的光路如下图：

六、实验探究题（本大题共3小题，共15分）
24、凸 凹 先变细再变粗
【解析】
解答：(1)圆柱型试管充满水的地方，中间比边缘厚，是水凸透镜，凸透镜对光线有会聚的作用，会聚成一条亮线．
(2)由于气泡的存在，气泡周边的水形成中间薄边缘厚的凹透镜，凹透镜对光线有发散的作用，在气泡的下面对应的位置有黑影．
(3)亮线的位置相当于焦点的位置，如果把白纸从靠近试管向下移动过程中，经过焦点时亮线最细；从焦点处向下继续移动时，亮线变粗，是因为光线继续由焦点的位置向前沿直线传播．
点睛：（1）透明的材料都可以制成凸透镜和凹透镜，材料不同，对光线的作用是相同的．
（2）中间比边缘厚的是凸透镜，凸透镜对光线有会聚作用．
（3）中间比边缘薄的是凹透镜，凹透镜对光线有发散作用．
25、10cm 同一高度 凸透镜 16 28 在成等大实像时物体的位置（物距20cm）附近多做几次实验，比较像和物体的大小关系
【解析】
（1）由图知，焦点到凸透镜的距离为60.0cm﹣50.0cm＝10.0cm，所以焦距为10.0cm。（2）为使像能成在光屏的中央，应将凸透镜、光屏和烛焰的中心大致在同一高度处，图中像呈在光屏的上方，需要将蜡烛或光屏向上移动，也可以将凸透镜向下移动；
（3）根据表中实验知做第1、2次实验知，物距在16cm时成倒立放大的实像，在28cm处时成倒立缩小的实像，要想成倒立等大的实像，物距需要在16～28cm之间；
（4）为了证明她们寻找的“凸透镜成等大实像时物体的位置”正确，需要在成等大实像时物体的位置（物距20cm）附近多做几次实验，比较像和物体的大小关系。
26、竖直漂浮 ＞ 下 0.81×101 偏大 再向容器中加油或者将容器换成直径细些的
【解析】
（1）为了让饮料吸管能竖直的漂浮在液体中，吸管下端塞入一些金属丝作为配重，这样做目的是让密度计竖直漂浮在液体中；
（2）由于吸管在（a）、（b）图中均漂浮，所以，F浮=G，即在水和另一种液体中受到的浮力相等，由图可知，V排a＞V排b，由F浮=ρgV排可知，ρ水＜ρ液．设吸管的底面积为S，根据物体浮沉条件可知，F浮水=F浮夜，即ρ水gSH=ρ液gSh，则h=；
（1）根据（2）可知，将上端刻度与下端刻度进行比较，得到刻度线的两个特点是：上端刻度小、下端刻度大和上端刻度疏、下端刻度密；即1.1刻线是在1.0刻线的下方，相邻刻线的间距不均匀；
（4）天平平衡时物体的质量等于砝码的质量加游码在标尺上所对的刻度值；烧杯和食用油的总质量：m1=50g+20g+1.4g=71.4g，如图乙所示，量筒中食用油的体积为V=40ml=40cm1；烧杯中食用油的质量m=m1-m2=71.4g-41.0g=12.4g；该食用油的密度ρ==8.1g/cm1=8.1×101kg/m1；若将食用油倒入量筒时，量筒壁上沾上了少量食用油，导致所测食用油体积偏小；由ρ=可知所测油的密度偏大；
（5）图（c）所示的情形，说明密度计的重力过大，应该使密度计漂浮在液体中，不能沉底，因此不再用这个密度计测量，再向容器中加油或者将容器换成直径细些的，以提高油的深度．
