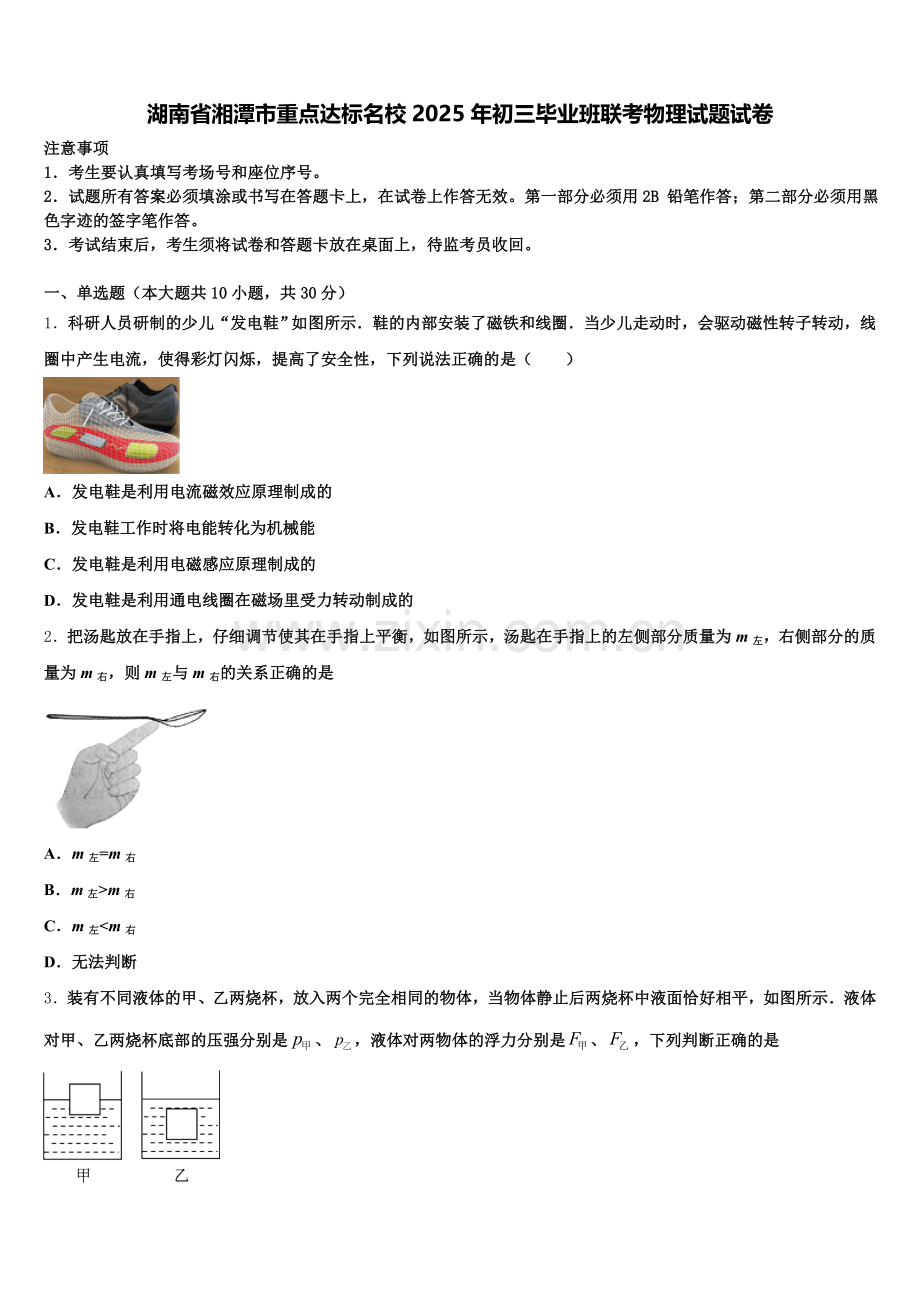

湖南省湘潭市重点达标名校2025年初三毕业班联考物理试题试卷
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。

一、单选题（本大题共10小题，共30分）
1．科研人员研制的少儿“发电鞋”如图所示．鞋的内部安装了磁铁和线圈．当少儿走动时，会驱动磁性转子转动，线圈中产生电流，使得彩灯闪烁，提高了安全性，下列说法正确的是（　　）

A．发电鞋是利用电流磁效应原理制成的
B．发电鞋工作时将电能转化为机械能
C．发电鞋是利用电磁感应原理制成的
D．发电鞋是利用通电线圈在磁场里受力转动制成的
2．把汤匙放在手指上，仔细调节使其在手指上平衡，如图所示，汤匙在手指上的左侧部分质量为m左，右侧部分的质量为m右，则m左与m右的关系正确的是

A．m左=m右
B．m左>m右
C．m左<m右
D．无法判断
3．装有不同液体的甲、乙两烧杯，放入两个完全相同的物体，当物体静止后两烧杯中液面恰好相平，如图所示．液体对甲、乙两烧杯底部的压强分别是、，液体对两物体的浮力分别是、，下列判断正确的是

A．， B．，
C．， D．，
4．关于能量转化下列说法中正确的是
A．电动机工作时，机械能转化为电能
B．汽油机的压缩冲程，内能转化为机械能
C．物体高空坠落，动能转化为重力势能
D．拉弯的弓将箭射出，弹性势能转化为动能
5．如图所示是小明设计的一种简易烟雾报警控制器的电路原理图。R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小。若利用电压表作为报警仪表（当烟雾增大到一定程度时，电压表指针偏转到某个位置触发报警），为使控制器在烟雾较淡时就能触发报警，以下做法正确的是

A．电压表改成大量程 B．增大激光强度
C．减小R0阻值 D．减小电源电压
6．如图甲所示是某同学探究“电流与电压关系”的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙。在电源电压不变的条件下，则由图象可以判断（　　）

A．电源两端电压是3.5V
B．R0的电阻值是25Ω
C．R最大电阻值是5Ω
D．该电路最大电功率是1.8W
7．图中用来减小压强的是
A．轴承
B．篆刻刀
C．破窗锤
D．铁路枕木
8．关于磁场和磁感线，下列说法正确的是（　　）
A．只有磁铁周围才有磁场
B．磁感线是由铁屑组成的
C．磁体周围的磁感线都是从磁体北极出来回到南极
D．磁场中某点小磁针静止时，南极的指向就是该点磁场的方向
9．如图所示，把装满水的烧杯放在托盘秤的盘子里，再把空的饮料罐缓缓按入水中，在这个过程中

A．托盘秤的示数在增大
B．托盘秤的示数保持不变
C．烧杯底部对托盘的压力在减小
D．烧杯内的水对烧杯底部的压力在增大
10．以下情景，说法正确的是
A．冰箱内部电路没有漏电时，冰箱外壳可以不用接地
B．图中水银气压计测出当地的大气压相当于78mm高的水银柱所产生的压强
C．以恒定不变的力F将物体从斜面底端匀速拉至斜面顶端，物体与斜面间的摩檫力为 f，F与f不是一对平衡力
D．根据压强与流速的关系可知，物体上表面的压力小于下表面所受压力，使物体受到向上的支持力
二、多选题（本大题共3小题，共12分）
11．如图所示的电路中，电源电压不变，下列说法正确的是

A．只闭合S1，滑片向右移动，A1示数变小，V1、V2示数变大
B．保持滑片P在某一位置不变，开关由只闭合S1到全部闭合，A1示数变大，V1示数变大
C．闭合S1、S2和S3，滑片向右移动，电路消耗的总功率变大
D．只闭合S1，滑片向右移动时，V2与A1示数的比值变大，V2示数的变化量与A1示数的变化量的比值不变。
12．水平桌面上放有甲、乙两个盛水的容器，现把两个形状和体积都相同的物体分别放入两容器中，当物体静止时，两容器中水面刚好相平，如图所示，下列说法不正确的是

A．两物体受到的浮力相等
B．甲容器底部所受液体压强大
C．两物体的质量不相等
D．乙容器中物体密度较大
13．如图所示，小伟家的水平桌面上有一个圆柱形油桶，油桶高40cm，底部直径为30cm，装满油后总重300N。下列说法中正确的是

A．要使底部O稍稍离开地面，他至少应对油桶施加90N的力
B．他用水平力没推动油桶，但他用了力，所以他对油桶做了功
C．他用水平力没推动油桶，此时推力等于摩擦力
D．油桶在桌面上运动时，桌面对油桶的支持力和油桶对桌面的压力是一对平衡力
三、填空题（本大题共5小题，共10分）
14．在一个底面积为200cm2、高度为20cm的圆柱形薄壁玻璃容器底部，放入一个边长为10cm的实心正方体物块，然后逐渐向容器中倒入某种液体．图反映了物块对容器底部压力的大小F与容器中倒入液体的深度h（0～6cm）之间的关系．由此可知这种液体的密度大小为________kg/m3，当倒入液体的深度h为l2cm时，物块对容器的底部压力的大小F为________N．

15．利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图乙所示的图象．实验研究的是电流和_____的关系，滑动变阻器阻值变化范围为_____．

16．宇航员将质量为0.12kg的物体带到月球表面，物体的质量将_______（选填“变大”、“变小”或“不变”），用调节好的天平在月球上_______（选填“能”或“不能”）测量出物体质量，该物体在月球表面所受的重力为_______N．（g地球取10N/kg，物体在月球表面所受的重力仅为地球的六分之一）
17．如图所示，已知电源电压为18V，滑动变阻器R2上标有“60Ω 3A”的字样，灯泡L上标有“6V3W”的字样，电流表A1、A2的量程均为0～3A．当闭合S，断开S1、S2时，灯泡L正常工作，此时通过灯L的电流是_____A；当S、S1、S2都闭合时，在电路安全的情况下调节滑动变阻器R2，在此过程中滑动变阻器R2消耗的电功率变化范围是_____．

18．中国高铁已经是中国的一张名片，列车梁架在生产过程中采用挤压一体成型技术，说明能改变物体的_________。挤压时铝柱保持一个较高的规定温度是成功的关键，而铝柱高温又是靠挤压的速度来维持，在挤压时外力对铝柱_________使铝柱内能增加。
四、计算题（本大题共3小题，共29分）
19．把质量为500g的水加热到80°C，吸收了8.4×104J的热量，已知水的比热容为4.2×103J/（kg•℃），求：
（1）水温升高了多少
（2）原来水的温度是多少？
20．图甲是小明家电热水壶内部的简化电路图，其中R 为加热管，R 为限流电阻，只有加热管放出的热量能被水吸收。S1是温控开关（也叫防干烧开关），S、S2是手动开关，调节S、S2可以使电热水壶分别处于加热和保温状态，下表是该电热水壶的铭牌。
加热水壶处于加热状态时，手动开关S、S2应处于什么状态？正常工作时，通过加热管R1的电流为多少？_________电热水壶正常工作，在1标准大气压下，将一满壶初温为20℃的水烧开，水需要吸收多少热量？______[c水=4.2×103J/（kg•℃）]水烧开后，让电热水壶处于保温状态，若R2=165Ω，则电热水壶的保温功率为多少？______小明发现在晚上用电高峰时烧开一壶水比白天用时长，晚上他进行了测量，关掉家里其他电器，仅电热水壶工作，他观察到家里电能表（如图乙）1min转盘转了40转，则晚上烧水时电热水壶的实际功率为多少？________
21．体重为400N的小明骑自行车上学，在水平路面上匀速行驶，在0.5h内，行驶了9km．其它的有关数据如下表所示．试求：
自行车净重
200N
行驶时轮胎与地面接触的总面积
50cm2
轮胎承受的最大气压
2.0×105Pa
车轮直径
0.61cm
匀速行驶过程中的总阻力
总重力的0.05倍
（1）小明骑车的速度是多少？
（2）这段路程内小明克服阻力做了多少功？
（3）行驶过程中，车轮对地面的压强是多大？
五、作图题（本大题共2小题，共4分）
22．利用一次性注射器、弹簧测力计等器材，对大气压的值进行测量．请在如图的相关器材上画出所测大气压力的示意图．
（____）

23．如图所示，将螺线管水平悬挂，通电后螺线管发生转动．静止时A端指向北，B端指向南，请你在图中标出螺线管中的磁极和电流方向．

六、实验探究题（本大题共3小题，共15分）
24．（海南省2015年初中毕业生学业水平考试）图甲是用伏安法测未知电阻R的实验图。

（1）请用笔画线代替导线，将图甲中实物电路连接完整_____________
（2）闭合开关，将滑片P向左滑动时，此时电压表示数为2.4V，电流表示数如图乙所示其读数为I= A，则未知电阻R= _________ Ω。
（3）若实验中只有一个电压表和一个已知电阻R0，小明设计了如图丙所示的电路，同样可以测量未知电阻Rx，请在空格内将实验步骤补充完整
①闭合S、断开S1，用电压表测出待测电阻Rx两端的电压为U1
② ___________，用电压表测出电源的电压U
③请写出用测量值U、U1及R0来表示Rx的表达式：Rx= ____________
25．如图所示，在探究光的反射定律时，将一块平面镜放在水平桌面上，再把一块纸板垂直放置在平面镜上．
实验时让光贴着纸板入射是为了_____如果纸板没有与平面镜垂直放置，当光贴着纸板沿AO入射时，_____（填“能”或“不能”）在纸板上看到反射光．为了便于测量和研究，需要把光路记录在纸板上，你的方法是：_____．为了得到反射角与入射角大小关系的普遍规律，应当_____．
26．学习了杠杆知识后，小明和小亮利用身边的物品来探究杠杆的平衡条件.他所选择的器材有:铅笔、橡皮若干（每块橡皮质量为10g）、细线、刻度尺等.
他将细线大致系在铅笔的中部位置，铅笔静止后如图甲所示，若想调节铅笔使其在水平位置平衡，他应将细线向____________（选填“左”或“右”）移动.调节铅笔在水平位置平衡，除了便于测量力臂之外，还可以________________________．调节水平平衡后，他用细线绑定数量不等的橡皮挂在杠杆支点两侧，如图乙所示.他所测数据记录在下表中：
动力F1/N
动力臂l1/m
阻力F2/N
阻力臂l2/m
F1l1/N•m
F2l2/N•m
0.2
0.02
0.1
0.04
0.004
0.004
记录数据后，小亮分析数据得出如下结论:“动力×支点到动力作用点的距离=阻力×支点到阻力作用点
的距离”，这个结论与杠杆平衡条件____________（选填“相符”或“不相符”）.为了进一步完善实验，得出普遍规律，小亮接下来的做法应该是____________.
A．改变力的大小
B．改变力的方向
C．改变力的作用点在实验过程中，铅笔水平平衡后（如图乙所示），小明不小心将前端细长的铅笔芯弄断了（如图丙所示），她立刻将铅笔稳住，并将铅笔芯放到左端细线下方固定好（如图丁所示），则松手后铅笔______（选填 “左端下沉”或“右端下沉”）.为了得到多组数据，小明准备改变支点两侧橡皮的数量继续进行实验，断掉的铅笔芯怎么处理呢？为了方便，小明保持悬挂铅笔的细线位置不动，将铅笔芯放到悬挂铅笔细线的正下方固定好.你觉得这样做合理吗？____________（选填“合理”或“不合理”）.
参考答案

一、单选题（本大题共10小题，共30分）
1、C
【解析】
由题意可知，人在行走时，人体带动磁铁运动，磁铁产生的磁场通过线圈，从而产生感应电流，所以“发电鞋”是利用电磁感应现象制成的，故AD错误，C正确；在电磁感应现象中，消耗机械能，得到电能，发电鞋工作时将机械能转化为电能；故B错误，故选C．
2、C
【解析】
如图所示：

设较粗端的重力为G右，力臂为l右，细端的重力为G左，力臂为l左，根据杠杆平衡的条件G右L右=G左L左，因为右端重力的力臂比左端重力的力臂小，即l右＜l左，可得出G右＞G左；由G=mg得，m右＞m左，即右端的质量大于左端的质量，即m左<m右．
3、A
【解析】
两物块完全相同，在甲中漂浮，在乙中悬浮，它们在液体内都是静止的，故受力平衡，即浮力都等于物体的重力；∴F甲=F乙，由于物体在甲中浸入液面的体积比乙中的小，故由F浮=ρ液gV排得：ρ甲>ρ乙，∵p=ρ液gh，由于液面高度相同，∴p甲>p乙．故A正确，BCD错误．
4、D
【解析】
A、电动机工作时相当于用电器，消耗电能产生机械能，所以电能转化为机械能，故A错误；
B、汽油机的压缩冲程中，压缩空气做功，机械能转化为内能，故B错误；
C、物体高空坠落，高度减小，重力势能减小，速度变大，动能变大，重力势能转化为动能，故C错误；
D、拉弯的弓具有弹性势能，将箭射出，箭具有动能，是弹性势能转化为动能，故D正确．
5、C
【解析】
由电路图可知，R与R0串联，电压表测R两端的电压。因光敏电阻的阻值随光照强度的增大而减小，所以，当烟雾浓度增大时（即光照强度减弱），光敏电阻的阻值增大，电路中的总电阻增大，由I=可知，电路中的电流减小，由U＝IR可知，R0两端的电压减小，
因串联电路中总电压等于各分电压之和，所以，R两端的电压增大，即电压表的示数增大；
由此可知，当烟雾浓度增大时，R两端的电压增大（电压表的示数增大），从而触发报警。
要使控制器在烟雾较淡时就触发报警，就应在烟雾较淡时使光敏电阻两端的电压达到报警系统触发的电压，即增大气敏电阻分得的电压；
A、电压表改接大量程时，不能改变气敏电阻两端的电压，故A错误；
B、增大激光强度，光敏电阻的阻值变小，其分得的电压变小，故B错误；
C、减小R0阻值时，其分得的电压减小，则光敏电阻分得的电压增大，故C正确；
D、减小电源电压时，光敏电阻分得的电压也变小，故D错误。
6、D
【解析】
由图知，电阻R0和变阻器串联，电压表测R0的电压，电流表测电路中的电流，滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙；
A、当滑片位于b端时，变阻器接入电路中的电阻为0，电路为R0的简单电路，电压表测电源的电压，此时电流表的示数最大，根据图象可知，电源电压为3V，故A错误；
B、由图乙知，当R0的电压为3V时，电流为0.6A，则R0的电阻值为：R＝=＝5Ω，故B错误；
C、由图乙知，当电流最小为0.1A时，滑动变阻器的电阻最大，滑动变阻器两端的电压为3V﹣0.5V＝2.5V，
则滑动变阻器的最大电阻为：R滑大＝=＝25Ω，故C错误；
D、电路最大电功率：P大＝UI大＝3V×0.6A＝1.8W，故D正确。
7、D
【解析】
A、在一些器械里安装轴承,属于用滚动代替滑动来减小摩擦.故A不合题意;
B、篆刻刀比较锋利,是在压力一定时,通过减小受力面积来增大压强;故B不合题意;
C、破窗锤一头比较尖,是在压力一定时,通过减小受力面积来增大压强;故C不合题意;
D、铁路枕木,是在压力一定时,通过增大受力面积来减小压强;故D符合题意.
8、C
【解析】
A. 磁铁周围存在磁场，通电导体周围也存在磁场．故不符合题意．B. 磁感线是为了形象表述磁场引入的，是不存在的，不是铁屑组成的．故不符合题意．C. 磁感线在磁体外部从北极出发回到南极，内部由南极回到北极．故符合题意．D. 磁场中某点小磁针静止时，北极所指的方向为该点磁场方向．故不符合题意．故选C.
9、A
【解析】
AB．把空的饮料罐缓缓按入水中，饮料罐排开水的体积增大，浮力增大，饮料罐对水的压力增大，托盘秤的示数在增大，故A正确，B错误。
C．将空的饮料罐缓缓按入水中，饮料罐所受浮力等于饮料罐排开水的重力。烧杯底部对托盘的压力等于水的重力与饮料罐所受浮力之和，故烧杯底部对托盘的压力在不变，故C错误。
D．烧杯内水的深度不变，根据p=ρgh可知，水对烧杯底的压强不变。由F=pS，烧杯内的水对烧杯底部的压力不变，故D错误。
10、C
【解析】
A．带金属壳的用电器之所以接地是为了在发生漏电时能让电流流入大地，避免发生触电事故，所以冰箱内部电路没有漏电，冰箱外壳也要接地，故A错误；
B．在托里拆利实验中，玻璃管内外水银面的高度差反映了大气压强的大小，图中78mm高的水银柱是指水银面到玻璃管口的高度，故B错误；
C．设斜面的高度为h，斜面的长度为s，有用功：W有用=Gh，总功：W总=Fs，克服摩擦做的额外功：W额=fs，W总=W有用+W额，即Fs=Gh+fs，摩擦阻力：f=F-，由此可看出，f≠F，不能满足二力平衡的条件，所以拉力和摩擦力不是一对平衡力，故C正确；
D．由于上表面平直，下表面弯曲，所以空气通过上表面的流速较小，通过下表面的流速较大，故物体上表面的压强大于下表面的压强，物体上表面的压力大于下表面所受压力，使物体受到向下的力，故D错误。

二、多选题（本大题共3小题，共12分）
11、BD
【解析】
A. 只闭合S1，电路中只有电阻R1和滑动变阻器串联，滑片向右移动，电阻变大，串联电路中电流变小，A1示数变小，电阻R1是定值电阻，两端电压变小，V1示数变小，滑动变阻器两端电压是电源电压和定值电阻两端电压之差，因此V2示数变大，故错误；
B. 保持滑片P在某一位置不变，开关由只闭合S1到全部闭合，电路中由电阻R1和滑动变阻器串联，到电阻R2和滑动变阻器并联，电路中电阻变小，电流变大，A1示数变大，V1表改测电源电压，因此V1示数变大，故正确；
C. 闭合S1、S2和S3时，电路中只有电阻R2和滑动变阻器并联，滑片向右移动，电路中电阻变大，由 可知，电源电压不变，电路中电阻变大，电路消耗的总功率变小，故错误；
D. 只闭合S1，电路中只有电阻R1和滑动变阻器串联，滑片向右移动，电阻变大，因此V2与A1示数的比值变大，V2示数的变化量与A1示数的变化量的比值等于电阻R1，R1是定值电阻，因此V2示数的变化量与A1示数的变化量的比值不变，故正确。
12、ABD
【解析】
A、甲、乙两个容器中的两个物体，形状和体积都相同，由图可知：甲容器中的物体排开水的体积大于乙容器中的物体排开水的体积，根据F浮＝ρgV排可知，甲受的浮力大于乙所受的浮力；故A错误；B、由于两杯中液体高度相同，液体密度相同，所以据p＝ρgh可知，两杯中杯底所受液体的压强相同，故B错误；CD、甲悬浮，说明甲的密度等于水的密度，乙漂浮，即乙的密度小于水的密度；所以甲的密度大于乙的密度，由于两个物体的体积相同，据m＝ρV可知两物体的质量不相等，甲的质量大于乙的质量，故C正确，D错误；故选：ABD。
13、AC
【解析】
如图所示：

A、要使底部O稍稍离开地面，应该以D为支点，阻力和阻力臂不变，要对油桶施加的力最小，根据杠杆平衡条件可知动力臂最大，应以AD为动力臂，AD===50cm；此时动力为F，阻力为G=300N，阻力臂l2=OD=×30cm=15cm，根据杠杆平衡条件得到F×AD=G×l2，F==90N，故A正确；
B、他用水平力没推动油桶，没在力的方向上通过距离，故不做功，故B错误；
C、他用水平力没推动油桶，油桶处于静止状态，推力和摩擦力是平衡力，由二力平衡的条件得到推力等于摩擦力，故C正确；
D、地面对油桶的支持力和油桶对地面的压力没有作用在同一个物体上，不是平衡力，故D错误。

三、填空题（本大题共5小题，共10分）
14、 7.5
【解析】
由图知，当倒入液体深度为0时，物块对容器底的压力：
，
当倒入液体深度时，物块对容器底的压力：
，
而，
∴，
∵，
∴液体的密度：
；
∵，
物块的密度：
，
∵，
当倒入液体的深度时，物块将浸没在液体中并沉入容器底，对容器的底部压力的大小：

15、电阻 1Ω～5Ω
【解析】
由图乙知，电流与电阻之积（即Rx两端的电压）：U＝IRx＝0.5A×5Ω＝﹣﹣﹣﹣﹣0.1A×25Ω＝2.5V，即电压表保持2.5伏不变，则实验研究的是电流和电阻的关系；由图乙知，电流最大为0.5A时，对应的电阻为5Ω，此时电路中的电流最大，滑动变阻器接入电路中的电阻最小，因串联电路中总电阻等于各分电阻之和，所以，由可得，变阻器连入电路中的最小阻值：R滑1＝R总﹣R1＝﹣R1＝﹣5Ω＝1Ω；由图乙知，电流最小为0.1A时，对应的电阻为25Ω，此时电路中的电流最小，滑动变阻器接入电路中的电阻最大，则变阻器连入电路中的最大阻值：R滑2＝R总′﹣R2＝﹣R2＝﹣25Ω＝5Ω；所以，滑动变阻器阻值变化范围为1Ω～5Ω．
16、不变 能 0.2
【解析】
质量为0.12kg的物体从地球到达月球，位置发生变化，物质多少没有变化，所以质量不变，仍然是0.12kg；天平是等臂杠杆，天平的测量结果=砝码的总质量+游码的示数，与所受重力无关，用调节好的天平在月球上能测量出物体质量；该物体在月球表面所受的重力为：.
17、0.55.4W～40.5W
【解析】
当闭合S，断开S1、S2时，灯泡L与R1串联，因串联电路中各处的电流相等，且灯泡L正常工作，所以通过灯L的电流即电路中的电流：；
因串联电路中总电压等于各分电压之和，所以R1两端的电压：U1＝U﹣UL＝18V﹣6V＝12V，由可得，R1的阻值：，当S、S1、S2都闭合时，R1与R2并联，电流表A1测R1支路的电流，电流表A2测干路电流，因并联电路中各支路两端的电压相等，所以通过R1的电流：，因并联电路中干路电流等于各支路电流之和，且电流表A2的量程为0～3A，所以电流表A2示数最大时通过R2的电流最大：则I2大＝I′﹣I1＝3A﹣0.75A＝2.25A，R2消耗的最大电功率：；当滑动变阻器R2接入电路中的电阻最大时，R2消耗的电功率最小，则R2消耗的最小电功率：，所以滑动变阻器R2消耗的电功率变化范围为5.4W～40.5W.
18、形状 做功
【解析】
列车梁架在生产过程中采用挤压一体成型技术，说明力能改变物体的形状；将铝柱在机器上挤压出列车梁架的过程中，挤压时外力对铝柱做功，所以铝柱内能增加，温度升高。

四、计算题（本大题共3小题，共29分）
19、（1）40℃；（2）40℃。
【解析】
（1）由Q吸＝cm△t得升高的温度：△t＝＝＝40℃，
（2）水原来的温度：t＝80℃﹣40℃＝40℃。
20、 4A 5.04×105J 55W 800W
【解析】（1）由电路图可知，当S1、S、S2都闭合时，R2短路，电路只有R1工作；当开S、S1闭合、S2断开时，两电阻串联；根据串联电阻的规律，根据P＝，当电路只有R1工作时功率大，为加热状态，即手动开关S、S2都闭合时，电热水壶处于加热状态；根据表中数据可知，电热水壶的额定功率为880W，由P＝UI，正常工作时，通过加热管R1的电流为：I＝＝4A；（2）由表中数据知，一满壶水的体积为1.5L，根据ρ＝，其质量为：m＝ρV＝1.0×103kg/m3×1.5×10﹣3m3＝1.5kg，在1标准大气压下，将一满壶初温为20℃的水烧开，水升温100℃﹣20℃＝80℃．水需要吸收多少热量：Q＝c水m△t＝4.2×103J/（kg•℃）×1.5kg×80℃＝5.04×105J；（3）由欧姆定律I＝，根据（1）知，加热管电阻：R1＝＝55Ω，当开S1、S3闭合、S2断开时，两电阻串联，电路处于保温状态，根据电阻的串联，此时 电路的电阻：R串联＝R2+R1＝165Ω+55Ω＝220Ω，由欧姆定律，此时电路中的电流：I′＝＝1A，则电热水壶的保温功率，即R1的功率：P保＝I′2R1＝（1A）2×55Ω＝55W；（4）如图乙电能表上标有3000r/kW•h，表示电能表转盘每转3000圈消耗1度电，则转40转消耗的电能为：W＝×40kW•h＝×3.6×106J＝4.8×103J，1min转盘转了40转，晚上烧水时电热水壶的实际功率为：P实＝＝800W。
点睛：（1）根据P＝结合串联电路电阻的规律分析；先根据表中读出额定加热功率，根据P＝UI求正常工作时加热管R1的电流；（2）由表中数据知一满壶水的体积，根据m＝ρV求其质量；由在1标准大气压下的沸点为100℃求出水升高的温度，根据Q＝c水m△t求水需要吸收多少热量；（3）根据电路的连接，由电阻的串联和欧姆定律求电路中的电流，根据P＝I2R求保温功率；（4）根据如图乙电能表上标有3000r/kW•h参数含义求转40转消耗的电能，根据P实＝求电热水壶的实际功率。
21、（1）5m/s；（2）2.7×105J；（3）1.2×105Pa.
【解析】
（1）小明骑车的速度：v===5m/s；
（2）匀速行驶过程中的总阻力：f=0.05G总=0.05×(G车+G人)=0.05×(200N+400N)=30N，这段路程内小明克服阻力做的功：W=fs=30N×9×103m=2.7×105J；
（3）行驶过程中，车轮对地面的压力：F=G总=200N+400N=600N，车轮对地面的压强：p===1.2×105Pa.

五、作图题（本大题共2小题，共4分）
22、
【解析】
活塞受弹簧测力计向左的拉力和大气压向右的压力，处于平衡状态，大气压力示意图如下：

23、见解析所示
【解析】
静止时A端指向北，B端指向南，根据指南针的指示方向可知，A端为N极，B端为S极，再利用安培定则判断线圈中的电流方向，右侧电流向上，左侧电流向下，如图：

点睛：根据右手螺旋定则，右手握住螺线管，四指弯曲指向电流的方向，则大母指的指向即为螺线管的磁场方向，即大母指端即为N极，当然知道了磁极，也可以用此方法判断电流方向，

六、实验探究题（本大题共3小题，共15分）
24、导线的一端接在变阻器上，另一端接在电阻R上 0.38 闭合S、S1 R1=UIR0/（U-U1)
【解析】
试题分析：（1）变阻器应串联在电路中，且要一上一下接线柱进行连接；
（2）明确电流表的量程和分度值，读出示数，再利用欧姆定律的变形公式计算电阻的大小；
（3）由电路图可知，当开关S、S1均闭合时电路为Rx的简单电路，电压表测电源的电压；当开关S闭合、S1断开时，R0、Rx串联，电压表测Rx两端的电压；根据串联电路的分压特点和定值电阻的阻值求出Rx的阻值，据此设计实验步骤得出结果．
解：（1）变阻器应串联在电路中，可将导线一端接在变阻器上端，另一端接在电阻R右端，如图所示．

（2）读图可知，电流表的量程为0～0.6A，其分度值为0.02A，则电流表的示数为0.3A．
由公式I=得，
R===8Ω；
（3）实验步骤：
①闭合开关S、断开S1，用电压表测出待测电阻Rx两端的电压为U1；
②闭合开关S、S1，用电压表测出电源的电压U；
③因串联电路中总电压等于各分电压之和，
所以，R0两端的电压：
U0=U﹣Ux=U﹣U1，
因串联电路中各处的电流相等，
所以，I==，即=，
解得：Rx=．
故答案为：
（1）如上图所示；
（2）0.3；8；
（3）②闭合开关S、S1；③．
【点评】本题考查了实物图的连接和电流表的读数、欧姆定律的应用、串联电路的特点等，关键是知道有电压表、无电流表时可根据串联电路的电流、电压特点进行设计实验．
25、显示光路 不能 见解析 进行多次实验
【解析】
（1）实验时如果不让光贴着纸板入射，则无法看见入射光线以及反射光线，就无法确定反射光线、入射光线和法线是否在同一平面内，因此实验时让光贴着纸板入射是为了通过纸板的漫反射，显示光路；
（2）法线在纸板上，法线与镜面垂直，入射光线、法线、反射光线在同一平面内，如果纸板与平面镜不垂直，则镜面的法线不在纸板上，入射光沿纸板照射后，反射光线不在纸板上，则我们在纸板上看不到反射光线；
（3）为了便于测量和研究，需要把光路记录在纸板上，可以在光路上描点，然后用笔连线画出光路，并标上序号以区分；
（4）只进行一次实验，根据一次测量就得出实验结论，实验结论不具有普遍性，为了得出普遍结论，使结论符合客观事实，应进行多次实验，进行多次测量．
26、左 消除铅笔重力对实验的影响 不相符 B 右端下沉 不合理
【解析】
（1）由图可知，铅笔静止后左端下沉，若想调节铅笔水平平衡，应将支点向左移动，即细线向左移动；调节铅笔水平平衡可以消除铅笔重力对实验的影响，同时可从杠杆上直接读取力臂的大小；
（2）“动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离”，是在杠杆在水平位置平衡且动力和阻力的方向都是竖直向下的条件下得出的，所以与杠杆平衡条件不相符；为了得到普遍性规律，在实验过程中可以改变动力或阻力的方向，因此小亮接下来的做法应该是改变力的方向，选B；
（3）由丁图可知，把折断的铅笔芯放到左端细线下方固定，对于杠杆来说，杠杆两侧的重力不变，但是杠杆左侧的力臂变短，根据杠杆的平衡条件可知，G左L左＜G右L右，杠杆不能在水平位置平衡，杠杆右端下沉．
（4）在（3）中，松手后铅笔右端下沉，此时铅笔自身的重力已经对实验产生了影响，如果小明保持悬挂铅笔的细线位置不动，将铅笔芯放到悬挂铅笔细线的正下方固定，此时铅笔还是不能在水平位置平衡，这样就不能消除铅笔自身的重力对实验的影响，所以小明这样做是不合理的．
