河北省唐山市滦南县重点达标名校2024-2025学年初三下学期第一次周考物理试题（重点班）试题
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示的各种做法中，符合安全用电原则的是
A．用铜棒挑开通电的裸导线
B．用湿布擦拭电灯
C．在高压线附近放风筝
D．保持电器外壳良好接地
2．关于粒子和宇宙，下列认识正确的是
A．自然界的电荷有质子、中子和电子三种
B．电子的发现说明原子核是可再分的
C．“谱线红移”说明星系在离我们远去
D．在电子、质子和原子中，尺度最小的是质子
3．我国正在大力开发核能发电，核电站利用核反应堆中核_____(填“聚变”或“裂变” )来加热水，将核能转化为水蒸气的_____能，再通过蒸汽轮机转化为机械能，带动发电机转动，转化为电能。
4．汽车里的乘客突然前倾，由此可以判断这辆汽车的运动状态可能是
A．静止 B．匀速行驶 C．突然刹车 D．突然开动

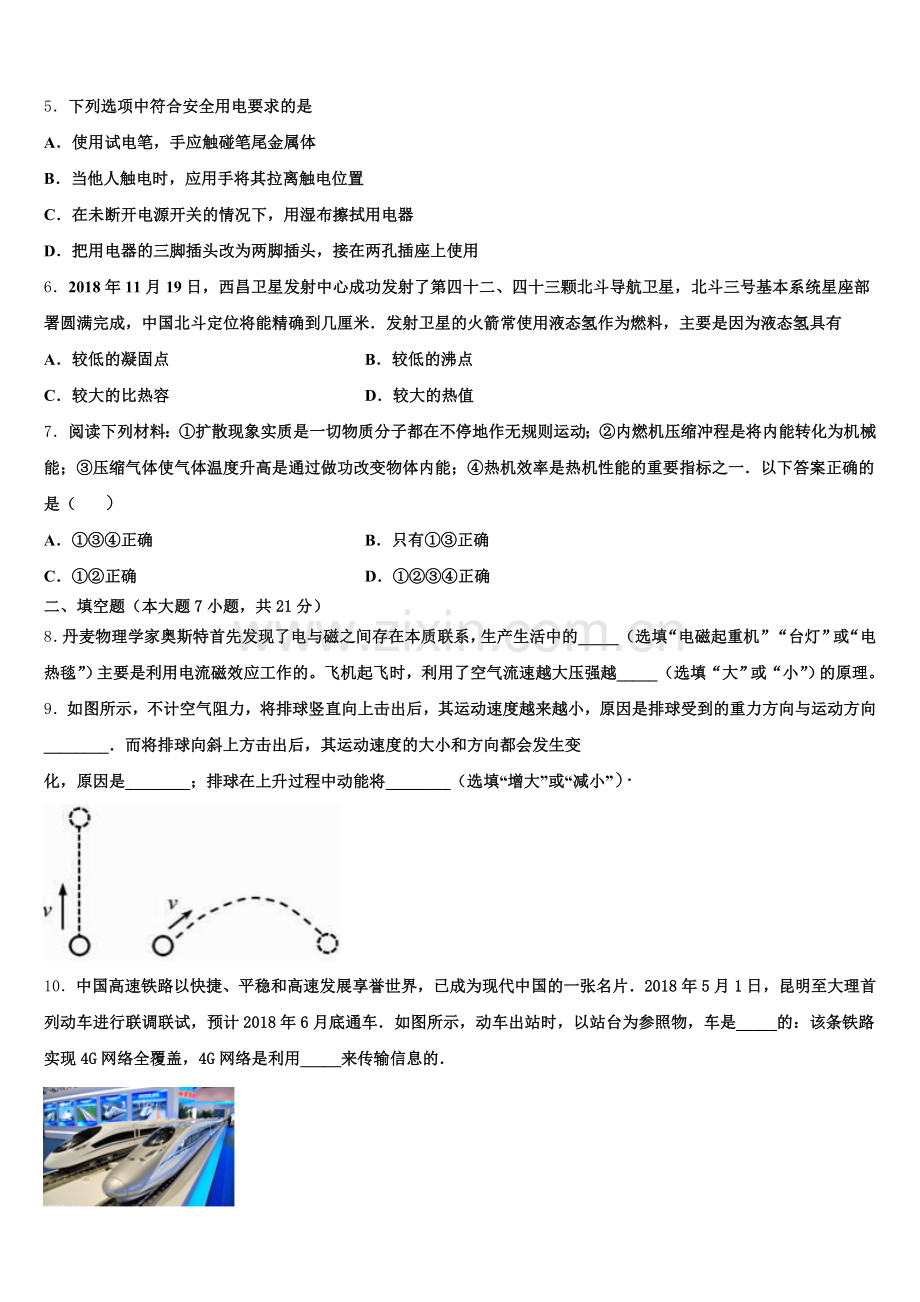

5．下列选项中符合安全用电要求的是
A．使用试电笔，手应触碰笔尾金属体
B．当他人触电时，应用手将其拉离触电位置
C．在未断开电源开关的情况下，用湿布擦拭用电器
D．把用电器的三脚插头改为两脚插头，接在两孔插座上使用
6．2018年11月19日，西昌卫星发射中心成功发射了第四十二、四十三颗北斗导航卫星，北斗三号基本系统星座部署圆满完成，中国北斗定位将能精确到几厘米．发射卫星的火箭常使用液态氢作为燃料，主要是因为液态氢具有
A．较低的凝固点 B．较低的沸点
C．较大的比热容 D．较大的热值
7．阅读下列材料：①扩散现象实质是一切物质分子都在不停地作无规则运动；②内燃机压缩冲程是将内能转化为机械能；③压缩气体使气体温度升高是通过做功改变物体内能；④热机效率是热机性能的重要指标之一．以下答案正确的是（ ）
A．①③④正确 B．只有①③正确
C．①②正确 D．①②③④正确
二、填空题（本大题7小题，共21分）
8．丹麦物理学家奥斯特首先发现了电与磁之间存在本质联系，生产生活中的_____（选填“电磁起重机”“台灯”或“电热毯”）主要是利用电流磁效应工作的。飞机起飞时，利用了空气流速越大压强越_____（选填“大”或“小”）的原理。
9．如图所示，不计空气阻力，将排球竖直向上击出后，其运动速度越来越小，原因是排球受到的重力方向与运动方向________．而将排球向斜上方击出后，其运动速度的大小和方向都会发生变
化，原因是________；排球在上升过程中动能将________（选填“增大”或“减小”）．

10．中国高速铁路以快捷、平稳和高速发展享誉世界，已成为现代中国的一张名片．2018年5月1日，昆明至大理首列动车进行联调联试，预计2018年6月底通车．如图所示，动车出站时，以站台为参照物，车是_____的：该条铁路实现4G网络全覆盖，4G网络是利用_____来传输信息的．

11．每一次物理学的重大发现都会影响人类社会的进步和发展，_____改进了蒸汽机引发了第一次工业革命,法拉第发现了______,促成了发电机的发明,使得大规模用电成为了可能.
12．写出以下四种仪器的读数：

① 如图甲中电压表示数是_____V；
② 如图乙中温度计的示数是_____℃；
③ 如图丙中弹簧测力计的示数是_____N；
④ 如图丁中电能表的示数是_____kW·h．
13．根据表所列几种物质的比热容数据，可知：5千克的水温度升高20℃，需吸收的热量为_____焦；质量相等的水与干泥土，吸收相等的热量，_____升高的温度多，这就是沿海地区昼夜温差_____内陆地区昼夜温差的原因（选填“大于”、“等于”或“小于”）。
物质
比热容（焦/（千克•℃））
水
4.2×103
铝
0.90×103
干泥土
0.84×103

14．小明用如图所示的装置判断重力的方向，球 A 所受重力的施力物体是_____________，缓慢改变木板 M 的倾角α，可观察到悬线 OA 的方向___________改变/不变）若要进一步验证重力方向向下的结论，还应进行的操作是__________．

三、作图题（共7分）
15．如图所示，画出小源的脚上A点的光线经过平面镜后进入小源眼B点的光路图。

16．如图所示蜡烛通过凸透镜在光屏上成清晰像，请在大致位置画出凸透镜后，作出光线AB经凸透镜折射后射向光屏的光路图。

17．A'B'是物体AB经过凸透镜所成的像,CC'是主光轴,请在图中找出凸透镜的位置及其焦点。

四、实验题（本大题共5小题，共20分）
18．小薇和小丽在复习“科学探究：凸透镜成像”

（1）她们为了准确的知道凸透镜的焦距，找到了平行光源，进行了如图所示的实验，根据实验现象可知，该凸透镜的焦距是_____。
（2）清点、组装实验器材后，小丽点燃蜡烛，出现如图所示现象，原因是烛焰、凸透镜、光屏的中心不在_____，此时应采取的措施是将_____向下调节。纠正错误后，她们决定寻找凸透镜成等大实像时物体的位置。
（3）移动蜡烛，她们完成下表中第1、2次实验，并将成像情况记录在表中相应位置。分析实验数据，她们应使物距在_____cm～_____cm范围内继续进行多次实验。
（4）继续实验多次，直到在光屏上找到等大的实像，将物距及对应的成像情况记录在下表中。
实验序号
凸透镜焦距f/cm
物距u/cm
在光屏上所成像的情况（像的正倒、大小、虚实）
1

16
倒立、放大、实像
2

28
倒立、缩小、实像
…

…
…
n

20
倒立、等大、实像
为了证明她们寻找的“凸透镜成等大实像时物体的位置”正确，你认为应该如何操作_____。
19．下面是小阳同学测滑轮组的机械效率的主要实验步骤：
①按图甲所示装置组装实验器材，标出钩码和绳子自由端起始位置分别为A和A'。
②用弹簧测力计匀速竖直向上拉动绳子自由端，将重力为G的钩码从A位置匀速提升到B位置，记录钩码上升高度为h。
③测出在这个过程中，弹簧测力计对绳的拉力为F，绳子自由端从A'位置匀速提升到B'位置，记录绳子自由端上升高度为s。
④计算出滑轮组的机械效率η。
请根据以上实验完成下列问题：

（1）画出本次实验数据的记录表格_______。
（2）实验中G＝4.8N；h、s、F的测量数值分别如图甲、乙所示，则拉力所做的有用功是_____J，滑轮组的机械效率η＝_____。
20．如图所示，在水平桌面上，用弹簧测力计测量木块所受滑动摩擦力的大小，要求用弹簧测力计拉动木块做水平方向的_____运动，读出弹簧测力计的示数； 根据_____，滑动摩擦力大小等于拉力大小。

21．在探究“凸透镜成像规律”的实验中。

（1）如图甲，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，凸透镜的焦距是_______cm。
（2）如图乙，光屏上呈现清晰的像，与这种成像原理一致的光学仪器是_____（选填“照相机”、“投影仪”或“放大镜”）；若保持蜡烛和光屏位置不变，移动透镜至______cm刻度线处，光屏上能再次呈现清晰的像；若实验中将光屏换成平面镜，则从侧面_____（选填“能”或“不能”）看到清晰、倒立的烛焰像。
（3）如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼按图____。（选填“A”、“B”或“C”）的方式可观察到烛焰的像。
（4）如图丙，是通过实验得到的凸透镜成像时的像距v和物距u关系的图象，由图象可知当f＜u＜2f时，物体移动速度____（选填“大于”，“小于”或“等于”）像移动的速度。
22．在“探究感应电流产生条件”的实验中，蹄形磁铁放在水平实验台上，导体AB悬挂在磁体的磁场中，位置关系如图所示．

（1）闭合开关，让悬挂的导体AB沿由A向B方向运动，灵敏电流计指针_____（选填“会”或“不会”）发生偏转；
（2）闭合开关，若保持磁体不动，导体AB向右水平运动，灵敏电流计指针向左偏转；要使灵敏电流计的指针向右偏转，导体AB应向_____水平运动：
（3）闭合开关，若保持导体AB不动，可以将磁体_____（选填“上下”或“左右”）移动，灵敏电流计的指针会发生偏转．
五、计算题（本大题共2小题，共13分）
23．小铭用轻质绳子将水中物体匀速提升到空中．他所用的拉力F和物体上升距离s的关系如图乙所示，不计水的阻力．求：

（1）物体离开水面后在空中上升1m，小雨做的功是多少?
（2）小铭的质量是60kg，每只脚的着地面积为2dm2，物体离开水面后在空中上升时；小铭对地面的压强是多少?
（3）物体的密度是多少?
24．如图为“测量滑轮组机械效率”的实验装置，钩码总重为6N，竖直向上匀速拉动细绳时弹簧测力计的示数如图所示．钩码在3s内被提升0.1m．求：
弹簧测力计对绳子拉力的功率；该滑轮组的机械效率．
六、综合能力题（本大题共3小题，共18分）
25．电磁旋转实验
早在1812年，丹麦物理学家奥斯特就有了电磁之间是统一的想法．1820年春，奥斯特在他的讲座上当众展示了一个精彩的实验：在直导线附近（导线需要南北放置），放置一枚小磁针，当导线中有电流通过时，磁针发生了偏转．后通过深入的实验研究，当年的7月份奥斯特发表论文，揭示了电流的磁效应．1821年，英国物理学家法拉第重复完成奥斯特实验，并亲手做了其它许多实验，如图甲所示，就是著名的电磁旋转实验装置，图乙为这一装置的结构简图，其中A是可动磁铁，B是固定导线，C是可动导线，D是固定磁铁，黑色部分表示水银．实验现象是：如果通电导线B附近只有磁铁A的一个极N，磁铁A就会围绕导线B旋转；反之，通电导线C也会围绕固定磁铁D的磁极N旋转，这一装置实际上就是最早的电动机．请根据上述阅读材料，回答下列各题：图乙所示装置中，与法拉第电磁旋转实验工作原理一致的是_____
A．线圈转动时，小灯泡发光
B．电路接通时，小磁铁和螺钉一起转动
C．电路接通时，线圈转动
D．电路接通时，电铃不停地响实验研究表明：通电导线与磁铁间相互作用力的方向与通电导线中的电流方向和磁铁产生的磁场方向有关．由此可知图所示的装置接通电源后，从上向下看，当磁铁A绕通电导线B逆时针旋转时，通电导线C将绕磁铁D_____（选填：“顺时针”或“逆时针”）旋转．

26．生活处处有物理，留心观察皆学问．小明观察到汽车应用了大量物理知识．
汽车的倒车雷达在使用过程中是通过___来传递信息的，它在真空中的传播速度是____．汽车尾部的导流板做成上平下凸的形状（如图)，行驶时气流对导流板上面的压强___（大于/等于/小于)对导流板下面的压强．冬天的时候汽车上需要打开暖气，通常情况下，暖气应吹向车内的____方（上/下），空气受热后空气分子的运动将____．车内空气对流加快，为了便于将发动机的热量传递，供暖介质应具有___的性质．某汽车在平直公路上以108km/h的速度匀速行驶，输出功率是90kW，则车受到的阻力是____N，使汽车前进的牵引力的施力物体是____．
27．小明按照教材中“综合实践活动”的要求制作简易密度计．
取一根粗细均匀的饮料吸管，在其下端塞入适量金属丝并用石蜡封口．塞入适量金属丝的目的是使吸管能竖直 _____在液体中，此时密度计受到的浮力______它的重力（选填“＞”、“＜”或“＝”）．将吸管放到水中的情景如图（a）所示，测得浸入的长度为H；放到另一液体中的情景如图（b）所示，浸入的长度为h．用ρ液、ρ水分别表示液体和水的密度，则ρ液___ρ水（选填“＞”、“＜”或“＝”），ρ液与ρ水、h及H的关系式是ρ液＝________．小明取来食用油，先用天平和量筒测量其密度，测量的原理是______，然后再用这个密度计测量．但操作时却出现了如图（c）所示的情形，这是因为密度计的重力
_____它所受到的浮力（选填“＞”、“＜”或“＝”）．在不更换食用油和密度计的情况下，你认为可以进行怎样的尝试，才能使密度计能正常测量食用油的密度：_________写一种就行，合理即可）．
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
当有人触电时，应尽快切断电源或用绝缘干木棍挑开电线，让触电者尽快脱离开电源，故A不符合安全用电原则；湿布属于导体，通电电灯的灯头属于带电体，用湿布擦拭时，有可能使电流通过水传到人体上，使人体触电，故B不符合安全用电原则；安全用电的原则是：不接触低压带电体，不靠近高压带电体，故在高压线下放风筝是有触电的危险的，故C不符合安全用电原则；金属外壳的电冰箱的外壳接地，可以避免金属外壳用电器漏电时发生触电事故，故D符合安全用电的原则，故选D．
2、C
【解析】
A．自然界的电荷有正电荷和负电荷两种，故A错误；
B．物质由分子组成，分子由原子组成，而原子又包括原子核和核外电子两部分。电子的发现说明原子是可再分的，故B错误；
C．谱线红移现象说明了光谱向长波方向偏移，谱线“红移”说明星系在离我们远去，故C正确；
D．原子核和电子构成原子，原子核由质子与中子组成，在电子、质子和原子中，尺度最小的是电子，故D错误。
3、裂变 内
【解析】
[1]核电站是通过可控的核裂变来获取能量的；
[2]核电站利用核反应堆加热水，将核能转化为水蒸气的内能，再通过蒸汽轮机转化为机械能，带动发电机转动，转化为电能。
4、C
【解析】
试题分析：汽车里的乘客突然前倾，由此可以判断这辆汽车的运动状态可能是突然刹车．刹车前人和车一起向前运动，刹车后车由于外力由运动变为静止，人由于惯性继续向前运动，所以乘客会突然前倾．
【考点定位】惯性现象
5、A
【解析】
A．使用试电笔时，手一定要接触笔尾金属体，这样才能正确辨别火线和零线，故A正确；
B．发现有人触电时，应立即切断电源再施救，不能用手将人拉离触电位置，故B错误；
C．未断开电源开关，用电器上有电，生活用水是导体，若用湿布擦拭用电器，容易发生触电事故，故C错误；
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故D错误。
6、D
【解析】
热值是指1千克的某种燃料完全燃烧后释放的能量，热值越大的燃料在完全燃烧相同质量的燃料时，释放出的热量越多，所以在选择火箭燃料时首先应该考虑燃料热值的大小．
【详解】
卫星的火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的氢时，可以释放出更多的热量，故D正确．故选D.
7、A
【解析】
①分子的运动眼睛无法直接观察，是通过扩散现象来反映的．扩散现象表明一切物质的分子不停地做无规则运动，故正确；
②内燃机压缩冲程是将机械能转化为内能，故错误；
③压缩气体使气体温度升高是通过做功把机械能转化成内能，改变物体内能，故正确；
④热机效率是热机性能的重要指标之一，故正确．
①③④正确；

二、填空题（本大题7小题，共21分）
8、电磁起重机 小
【解析】
通电导线周围有磁场，这就是的电流的磁效应，电磁起重机、电磁继电器等都是利用该原理制成的；台灯工作时把电能转化为光和热，不是利用电流磁效应工作的；电热毯是利用电流流过导体时发热而工作的，应用了电流的热效应。
飞机的机翼通常都做成上面凸起，下面平直的形状。这样当飞机起飞时，流过机翼上方的空气流速大，压强小，流过机翼下方的空气流速小，压强大。机翼上下方所受到的压力差便形成向上的升力。故飞机起飞时，利用了空气流速越大压强越小的原理。
9、相反 排球运动方向与所受到的重力方向不在一条直线上 减小
【解析】
（1）将排球竖直向上击出后，其运动速度越来越小，原因是排球受到的重力方向与运动方向相反；
（2）斜上方击出后，速度方向斜向上，重力方向竖直向下，由于排球运动方向与所受到的重力方向不在一条直线上（或“成一夹角”），排球的运动速度的大小和方向都会发生变化；
（3）球在上升过程中，重力势能不断增加，由于该系统中只受到重力，因此机械能守恒，势能增大，动能减小．
10、运动 电磁波
【解析】
运动和静止是相对的，都是相对于参照物来说的，物体位置发生变化则是运动的，否则是静止的；现代的移动电话是利用电磁波来传递信息的．电磁波的传播不需要介质．
【详解】
动车出站时，若以站台为参照物，车相对于站台来说位置发生变化，所以说车是运动的；
4G手机属于移动电话，所以4G网络传输信息是利用电磁波来实现的．
11、瓦特 电磁感应现象
【解析】
每一次物理学的重大发现都会影响人类社会的进步和发展，瓦特改进了蒸汽机，推动了蒸汽机的大量使用，引发了第一次工业革命；法拉第发现了电磁感应现象，促成了发电机的发明，使得大规模用电成为了可能．
12、5 -4 2.2 2920.8
【解析】
（1）由图可知，电压表使用的是0---15V量程，一大格表示5V，此时电压表示数为5V；
（2）由图知：该温度计的分度值是1℃，液面在零刻度以下，因此温度计的示数为：−4℃；
（3）在弹簧测力计上，弹簧测力计的分度值为0.2N，指针在“2”后1小格处，所以弹簧测力计的示数为2N+0.2N=2.2N；
（4）电能表表盘标有“kW⋅h”，表示采用的计量单位是kW⋅h，也就是“度”，此时的数字是“2920.8”，所以用电器消耗的电能为2920.8kW⋅h。
13、4.2×105 干泥土 小于
【解析】
水吸收热量：；
查表可知，因，且，由可知：，干泥土升高的温度多；因为水的比热容较大，白天，相同质量的水和泥土比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得沿海地区昼夜的温差小。
14、地球 不变 剪断细线，观察小球下落的方向
【解析】
地球表面及附近的一切物体都受到地球引力的作用，这个力叫重力，所以重力的施力物体是地球；重力的方向始终是竖直向下的，小球A由于受到竖直向下的重力，对绳子施加了一个竖直向下的拉力，使绳子处于竖直方向，改变木板的倾角α，可观察到悬线OA的方向保持不变；若要进一步验证重力方向向下的结论，可以剪断悬线OA，观察小球的下落情况．

三、作图题（共7分）
15、
【解析】
作点A关于平面镜的对称点A′，连接A′B与镜面相交于O，点O即为入射点，再连接点A和入射点O即可。注意AO和OB为实线，并标注箭头表示光的传播方向。如图：

16、
【解析】
解答：由图可以看出,蜡烛经凸透镜成清晰的像在光屏上是倒立放大的,由凸透镜成像规律可知,此时2f>u>f,连接AA′，与主光轴的焦点即为凸透镜的中心，然后即可确定凸透镜的位置；光屏上蜡烛的像是实像，是由实际光线会聚而成的。来自烛焰尖部的光经透镜折射后会聚在光屏上组成烛焰尖部的像，所以，将入射光线与像中的烛焰尖部连接起来即可得到折射光线，如图所示：

点睛：由图可以看出，蜡烛经凸透镜成清晰的像在光屏上是倒立放大的，由凸透镜成像规律可知，此时2f>u>f，然后即可确定凸透镜的大体位置，再根据通过凸透镜光心的光线传播方向不改变可确定凸透镜的具体位置，再根据光屏上成的是实像，将入射光线分别与像中的烛焰尖部连接起来即可得到相应的折射光线．
17、
【解析】
连接物像的端点A、A′并延长与主光轴交于O点，O点为凸透镜的光心，过O点垂直主光轴作出凸透镜；从A点平行于主光轴作一条入射光线,交与凸透镜与E点,连接A′E并延长交于主光轴F点，F点为凸透镜的一个焦点，EF为入射光线AE的折射光线，在凸透镜的左侧对称的作出另一焦点F，如图所示：
利用凸透镜的两条特殊光线：过光心的光线其传播方向不变；过焦点的光线经凸透镜折射后折射光线平行于主光轴；根据光路可逆和图示作出透镜和焦点的大致位置．

四、实验题（本大题共5小题，共20分）
18、10cm 同一高度 凸透镜 16 28 在成等大实像时物体的位置（物距20cm）附近多做几次实验，比较像和物体的大小关系
【解析】
（1）由图知，焦点到凸透镜的距离为60.0cm﹣50.0cm＝10.0cm，所以焦距为10.0cm。（2）为使像能成在光屏的中央，应将凸透镜、光屏和烛焰的中心大致在同一高度处，图中像呈在光屏的上方，需要将蜡烛或光屏向上移动，也可以将凸透镜向下移动；
（3）根据表中实验知做第1、2次实验知，物距在16cm时成倒立放大的实像，在28cm处时成倒立缩小的实像，要想成倒立等大的实像，物距需要在16～28cm之间；
（4）为了证明她们寻找的“凸透镜成等大实像时物体的位置”正确，需要在成等大实像时物体的位置（物距20cm）附近多做几次实验，比较像和物体的大小关系。
19、
钩码重力G/N
钩码上升高度h/m
弹簧测力计示数F/N
绳端上升的高度s/m
有用功
W有/J
总功
W总/J
机械效率

0.24 80%
【解析】
（1）根据η＝＝×100%知，表格中需要有钩码的重力、钩码上升的高度、弹簧测力计的示数、有用功、总功、机械效率这几项，表格如下图所示：
钩码重力G/N
钩码上升高度h/m
弹簧测力计示数F/N
绳端上升的高度s/m
有用功
W有/J
总功
W总/J
机械效率

（2）由图知刻度尺的最小分度值为1cm，钩码示数的高度h＝hAB＝5.0cm＝0.050m，拉力F移动的距离为s＝hA′B′＝35.0cm﹣20.0cm＝15.0cm＝0.150m，
弹簧测力计的分度值为0.2N，示数为2N；
有用功：W有用＝Gh＝4.8N×0.050m＝0.24J，
总功：W总＝Fs＝2N×0.150m＝0.3J，
机械效率为：η＝＝×100%＝80%。
20、匀速直线 二力平衡条件.
【解析】
当用弹簧测力计拉动木块做水平方向的匀速直线运动时，木块处于平衡状态，所受摩擦力和拉力是一对平衡力，读出弹簧测力计的示数，根据二力平衡条件，滑动摩擦力大小等于拉力大小。
21、10 投影仪 40 不能 B 小于
【解析】
（1）由图甲知道，使用的是平行光聚焦法，亮点即为焦点，焦点到光心的距离为就焦距，所以，凸透镜的焦距是：f=20.0cm-10.0cm=10.0cm；
（2）由图知道，此时物距是u=15cm，f＜u＜2f，由凸透镜成像的规律知道，此时成的是倒立、放大的实像；生活中的投影仪便是利用了这一成像特点制成的；由于光的折射中光路是可逆的，若保持蜡烛和光屏位置不变，将物距变为原来的像距，即把凸透镜移至40cm刻度处，像距变为15cm，则成倒立、缩小的实像；若实验中将光屏换成平面镜，由于平面镜发生镜面反射，所以从侧面不能看到清晰、倒立的烛焰的像；
（3）由图丙知道，若保持蜡烛位置不变，移动透镜至16cm刻度线处，则物距是u=16cm-10cm=6cm，此时u＜f，凸透镜成正立放大的虚像，所以，光屏上接不到，透过凸透镜观察蜡烛看到正立放大的虚像；虚像与成像物体同侧，所以应从B处观察；
（4）由图象知道，成实像时物距逐渐减小，像距逐渐增大，所以，当f＜u＜2f时，物体移动速度小于像移动的速度。
22、不会 左 左右
【解析】
牢记产生感应电流的条件，以及感应电流的方向和导体运动方向、磁场方向有关．
【详解】
（1）闭合开关，让悬挂的导体AB沿由A向B方向运动，由于不切割磁感线，所以电路中不会产生感应电流，灵敏电流计不会发生偏转；
（2）在磁感线方向一定时，感应电流的方向与导体切割磁感线的运动方向有关．所以若导体AB向右水平运动，灵敏电流计指针向左偏转；若导体AB向左水平运动，则灵敏电流计指针向右偏转；
（3）若保持导体AB不动，闭合电路中要产生感应电流，可以将磁体左右移动，AB仍切割磁感线，会产生感应电流．

五、计算题（本大题共2小题，共13分）
23、（1） 200J（2） 2×104Pa（3） 2×103kg/m3.
【解析】
（1）由图乙可知，绳子自由端移动的距离为0−4m时，拉力为100N不变，此时物体没有露出水面；
4−6m时，物体开始逐渐露出水面，拉力不断增大；6−8m时拉力为200N不变，此时物体完全离开水面，
故物体在空中匀速上升过程中受到的拉力F=200N，
则小雨做的功：W=Fs=200N×1m=200J.
（2）由图乙可知，小雨对绳子的拉力F=200N，
根据作用力与反作用力大小相等可知,绳子对小雨的拉力F′=F=200N，
小雨的重力G=mg=60kg×10N/kg=600N，
则小雨地面的压力：F压=G+F′=600N+200N=800N，
受力面积：S=2S1=2×2dm2=4dm2=0.04m2，
则小雨地面的压强：
p===2×104Pa.
（3）物体在空中匀速上升时，根据二力平衡条件可知，
绳子对物体的拉力和物体的重力是一对平衡力，大小相等，
即：G物=F=200N，
由G=mg得，物体的质量：
m物== =20kg，
由图乙可知,物体浸没在水中时受到的拉力F1=100N，
所以物体完全浸没时受到的浮力F浮=G−F1=200N−100N=100N，
由F浮=ρ水gV排得，物体的体积：
V物=V排== =0.01m3
则物体的密度ρ===2×103kg/m3.
24、（1）0.24W（2）83.3%
【解析】
根据题中“图为“测量滑轮组机械效率”的实验装置，求拉力的功率和滑轮组的机械效率”可知，本题考查功率和机械效率的计算，根据P=Fv和机械效率的公式进行计算．
【详解】
（1）由图可知，承担动滑轮和重物有3股绳子，即n=3，
已知钩码在3s内被提升了0.1m，则物体上升速度，则绳子移动速度，
拉力的功率：．
（2）有用功：．
滑轮组的机械效率：
．
答：（1）拉力的功率为0.24W；（2）滑轮组的机械效率为83.3%；

六、综合能力题（本大题共3小题，共18分）
25、BC 顺时针
【解析】
（1）、由阅读材料可知这一装置实际上就是最早的电动机．图所示装置中，与法拉第电磁旋转实验工作原理一致的是BC,A是发电机，D是电磁继电器；（2）、由此可知图所示的装置接通电源后，从上向下看，当磁铁绕通电导线逆时针旋转时，，C中的电流方向是向下的，由左手定则可知C受到的安培力方向为顺时针
26、超声波 1 大于 上方 加快 比热容较大 3111N 地面
【解析】
(1) 倒车雷达利用反射的超声波来区分障碍物的距离，真空不能传声，超声波在真空中的传播速度是1．
(2)汽车尾部的导流板做成上平下凸的形状，导流板上方的空气流速小压强大，下方的空气流速大压强小，产生一个向下的压强差，可以增加轿车对地面的压力，提高车轮的抓地性能．
(3)冬天的时候汽车上需要打开暖气，通常情况下，暖气应吹向车内的上方，对空气进行加热时，空气受热分子运动加快，体积膨胀，密度减小，故热空气会上升，冷空气会下降，所以想要对整个车内的空气加热，将热空气吹向下方；
因为水的比热容较大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以供暖中用水做传热介质．
(4)汽车的速度v=118km/h=31m/s，由P=Fv可得：
拉力F== =3111N，
因为汽车做匀速直线运动，所以所受阻力和拉力相等，即f=F=3111N．
因为汽车驱动轮在前，匀速行驶时，前轮相对地面有向后运动的趋势，则地面给前轮一个水平向前的摩擦，这个摩擦力驱动汽车向前运动，故使汽车前进的牵引力的施力物体是地面．
27、漂浮 ＝ ＞ ρ＝ ＞ 再向容器中加食用油或换用直径较小的容器
【解析】
（1）为了让饮料吸管能竖直的漂浮在液体中，吸管下端塞入一些金属丝作为配重，这样做目的是为了降低重心，让密度计竖直漂浮在液体中；
饮料吸管竖直的漂浮在液体中，根据漂浮条件可知；吸管所受浮力与重力相等；
（2）由于吸管在如图、2图中均漂浮，
所以F浮＝G，
则在水和另一种液体中受到的浮力相等，
所以F浮＝ρgV排，V排a＞V排b，
所以ρ水＜ρ液．
设吸管的底面积为S，根据物体浮沉条件可知，
F浮水＝F浮夜，即ρ水gSH＝ρ液gSh，
h＝．
（3）测量其密度，测量的原理是ρ＝；
密度计下沉，因为密度计的重力大于它所受到的浮力；
图（c）所示的情形，说明密度计的重力过大，应该使密度计漂浮在液体中，不能沉底，因此不再用这个密度计测量，再向容器中加油或者将容器换成直径细些的，以提高油的深度．
