2024-2025学年贵州省贵阳市第一中学初三1月月考（期末）物理试题
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。

一、单选题（本大题共10小题，共30分）
1．如图所示的实验或机器均改变了物体的内能，其中与另外三个改变内能方法不同的是（ ）
A．观察水的沸腾 B．空气推动塞子时，内能减少
C．空气被压缩时内能增大 D．内燃机压缩冲程
2．下列有关声音的情境说法错误的是（ ）
A．诗句“不敢高声语，恐惊天上人”中的“高”是指声音的音调高
B．两名宇航员在太空中不能直接对话，是因为声音不能在真空中传播
C．在医院里医生通常利用超声波震动打碎人体内的结石，说明声波能传递能量
D．听不同乐器弹奏同一首歌曲时能分辨出所用乐器，是利用了声音的音色不同
3．两个定值电阻R1、R2串联在电路中，它们的电阻之比为2:3，则R1、R2的电功率之比为
A．2:3 B．3:2 C．4:9 D．9:4
4．实验室提供如下的器材：电流表、电压表，滑动变阻器、定值电阻R、开关、电源各一个，导线若干．小强想通过以上的器材进行下列实验，你认为不可行的是
A．验证欧姆定律 B．验证焦耳定律 C．测定电阻R的阻值 D．测定电阻R消耗的电功率
5．2018年5月14日，四川航空公司空客A319执行重庆至拉萨3U8633航班任务，在成都区域巡航阶段，驾驶舱右座前风挡玻璃突然爆裂并脱落，导致副驾驶整个上半身被“吸”出舱外，导致这一现象发生的原因是
A．副驾驶受到的重力突然减小
B．舱内气压变大，舱外气压变小
C．舱内空气流速小压强大，舱外空气流速大压强小
D．舱内温度降低，压强突然增大

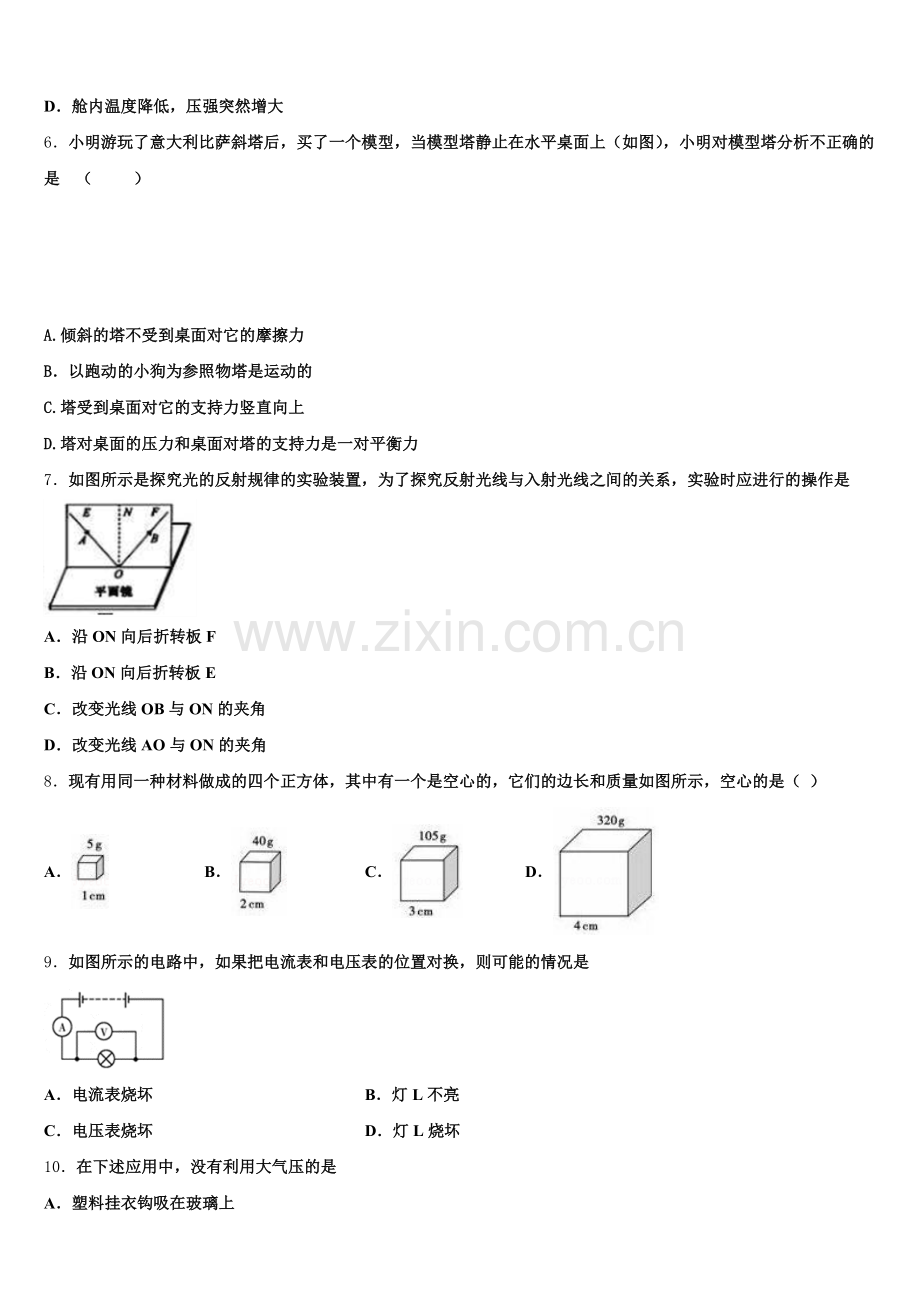

6．小明游玩了意大利比萨斜塔后，买了一个模型，当模型塔静止在水平桌面上（如图），小明对模型塔分析不正确的是 （ ）

A.倾斜的塔不受到桌面对它的摩擦力
B．以跑动的小狗为参照物塔是运动的
C.塔受到桌面对它的支持力竖直向上
D.塔对桌面的压力和桌面对塔的支持力是一对平衡力
7．如图所示是探究光的反射规律的实验装置，为了探究反射光线与入射光线之间的关系，实验时应进行的操作是

A．沿ON向后折转板F
B．沿ON向后折转板E
C．改变光线OB与ON的夹角
D．改变光线AO与ON的夹角
8．现有用同一种材料做成的四个正方体，其中有一个是空心的，它们的边长和质量如图所示，空心的是（ ）
A． B． C． D．
9．如图所示的电路中，如果把电流表和电压表的位置对换，则可能的情况是

A．电流表烧坏 B．灯L不亮
C．电压表烧坏 D．灯L烧坏
10．在下述应用中，没有利用大气压的是
A．塑料挂衣钩吸在玻璃上
B．用塑料管把汽水从瓶中吸进嘴里
C．用胶水把邮票贴在信封上
D．打针前把药液吸进针管里
二、多选题（本大题共3小题，共12分）
11．如图所示的押加是我国少数民族体育项目之一，又称为大象拔河。比赛中，甲、乙双方通过腿、腰、肩和颈用“力”拖动布带互拉，以决胜负。以下关于比赛过程中的说法正确的是

A．甲、乙拖动布带的两个力始终大小相等
B．在僵持状态下，甲拉布带的力与乙拉布带的力是一对平衡力
C．甲获胜是因为甲拖动布带拉乙的力大于乙拖动布带拉甲的力
D．在僵持状态下，甲对布带的拉力与乙受到地面的摩擦力是一对平衡力
12．如图所示，电源电压保持不变，R1为定值电阻，小灯泡L的电阻不随温度变化，下列说法正确的是( )

A．只闭合S1，滑片P向右滑动，电压表示数变大，电流表示数变小
B．S1、S2、S3都闭合时，电路总功率最小
C．滑片P置于最左端，先闭合S1，再闭合S2，电压表无示数，电流表示数变大
D．只闭合S1，滑片P向左滑动，电压表示数的变化量与电流表示数的变化量的比值等于R1
13．如图所示，在探究凸透镜成像规律的实验中，当蜡烛和凸透镜之间的距离为26cm时，在光屏上得到一个清晰缩小的实像。下列说法正确的是

A．该凸透镜的焦距小于13cm
B．只将凸透镜向左移，可以在光屏上得到清晰放大的像
C．只将蜡烛和光屏互换，可以在光屏上得到清晰缩小的像
D．将蜡烛远离凸透镜时，为了在光屏上得到清晰的像，应将光屏远离凸透镜
三、填空题（本大题共5小题，共10分）
14．俗话说“瓜浮李沉”，意思是西瓜投入水中可以漂浮，李子投入水中会下沉．漂浮的西瓜受到的浮力_______李子受到的浮力，西瓜的密度_______李子的密度（选填“大于”、“小于”或“等于”）．
15．如图所示是同学们小时候玩过的一种“回力”玩具车，在玩耍时要先用手按住它往后拉一下，松手后它就能往前跑．“用手按住它往后拉一下”是存贮了_____能，“松手后它就能往前跑”，此时又转化为_____能．

16．2019年4月23日是人民海军成立70周年，如图所示，14时30分许，检阅舰抵达阅兵海域．舰上的五星红旗迎风飘扬，红旗_________（选填“反射”或“吸收”）红光.激越昂扬的《分列式进行曲》响起，海上阅兵正式开始．“同志们好！”，统帅的亲切问候是通过_________传入受阅官兵耳中的．

17．如图1所示是我国华为公司在2017年3月9日推出的“荣耀8”手机，深受消费者青睐．该手机后置摄像头可达2000万像素，是一款高端智能机．其摄像头的镜头相当于一个凸透镜，如图2中甲、乙是用这款手机先后拍下同一小车的两张照片（设摄像头焦距不变），拍摄第二张比拍摄第一张摄像头离小车______（选填“远”或“近”）些．手机蓝牙是利用______（选填“超声波”“ 红外线”“ 电磁波”）来传递信息的．

18．如图所示，电源电压不变，R1＝4Ω，R2＝6Ω，R3＝5Ω．当开关S闭合后，电流表示数为0.5A，则电源电压为_____V，电阻R1的消耗功率为_____W．

四、计算题（本大题共3小题，共29分）
19．如图所示，L为标有“6V、3W”的小灯泡，滑动变阻器R最大阻值为12欧，R0为定值电阻。求：
小灯泡正常发光时的电阻。当S1、S2都断开，滑片P滑到变阻器R的中点时，灯L恰好正常发光，求电源的电压。当S1、S2都闭合，滑片P滑到b端时，电流表的示数为1.0安，求R0阻值。
20．按照规定，我国载货车辆的轮胎对地面的压强应控制在7×105Pa以内．某型号货车部分参数如表所示．王师傅在执行一次运输任务时，开着装满沙子的货车在一段平直的公路上匀速行驶15 km．（沙子的密度为2.4×103 kg/m3，燃油的热值为4.5×107 J/kg）
货车自重
6×104 N
车轮个数
10
每个轮胎触地面积
3×10﹣2 m2
车厢容积
10 m3
请解答该货车在本次运输过程中的下列问题：通过计算判断该货车是否超载？货车在这段公路上匀速行驶时所受阻力为车总重的0.02倍，这段时间内货车牵引力所做的功是多少？货车在这一过程中消耗燃油4 kg，其热机的效率是多少？
21．油罐里装着4.8m深的煤油，在罐壁上有2cm2的小孔，用塞于塞着，塞子中心距罐底0.3m，（煤油的密度是0.8×103kg/m3）如图所示．求：
煤油对塞子中心的压强．煤油对塞子的压力．
五、作图题（本大题共2小题，共4分）
22．如图，商场的电梯匀速斜向上运动，画出站在电梯上相对电梯静止的人受力示意图．

23．如图所示，用笔画线代替导线将电灯、开关、三眼插座接到电路中。

六、实验探究题（本大题共3小题，共15分）
24．小明在探究“光的反射定律”实验时，进行如图所示的实验操作.

（1）让光线贴着纸板沿AO方向射向镜面，反射光沿OB方向射出，如图甲所示，入射角等于______度.
（2）在实验过程中，若将纸板沿ON向后折，如图乙所示，让光线仍贴着纸板沿AO方向射向镜面，此时纸板上____________（选填“能”或“不能”）看到反射光线，此时反射光线与法线、入射光线___（选填“在”或“不在”）同一平面内.
25．小文探究“反射角与入射角的关系”，实验装置如图甲所示．白色纸板竖直放在水平镜面上，ON与镜面垂直．实验中收集到一组实验数据如图乙所示．
依据实验数据，可初步得到的实验结论是： ______ ．为使实验结论更可靠，接下来的操作是： ______ ．实验中白色纸板的作用是： ______ ．如果让光线逆着反射光线的方向射向镜面，会发现新的反射光线沿着原入射光线的反方向射出．这表明：在反射现象中，光路 ______ ．
26．在“测量小灯泡的功率”实验中，小灯泡的额定电压为2.5V．

（1）请按要求合理连接上图甲中电路．
（______）
（2）连接电路时开关应处于_____状态，图甲中滑动变阻器的滑片P应位于_____（选填“A”或“B”）端．
（3）连接好电路后，闭合开关，小明发现移动滑动变阻器滑片P，小灯泡不发光，电压表示数为零．进一步观察并检查电路，发现电压表、电流表、导线及其连接均完好．针对电路中出现的小灯泡不发光的故障现象，他提出了如下猜想：①小灯泡短路；②小灯泡灯丝断了；③滑动变阻器断路．根据故障现象，猜想_____（填序号，下同）是错误的．如果观察到电流表有示数，则猜想_____是正确的．
（4）排除故障后，闭合开关，移动滑动变阻器滑片P到某一位置，电压表示数如图乙所示为_____V，此时应将滑片P向_____（选填“A”或“B”）端移动到合适位置，读出电流表示数，即可算出小灯泡的额定功率．
（5）小华打算增加一个阻值为10Ω的电阻R0，只利用一只电表，通过简单操作（开关S接“a”、“b”各一次）来测量小灯泡的额定功率．图丙、丁是设计好的两种不同方案的电路图．则以下判断正确的是_____（填字母）．

A．两种方案都能 B．两种方案都不能 C．丙方案能，丁方案不能 D．丙方案不能，丁方案能
参考答案

一、单选题（本大题共10小题，共30分）
1、A
【解析】
改变内能的两种方法：做功和热传递．选项A是通过热传递的方式改变内能，改变了水的温度；选项B、C、D是通过做功的方式改变内能，A符合题意．
2、A
【解析】
A.．响度是指声音的强弱和大小，诗句“不敢高声语，恐惊天上人”中的“不敢高声语”意思是不敢大声说话，所以“高”是指声音的响度大，故A错误，符合题意；
B．声音的传播需要介质，真空不能传声；所以两名宇航员在太空中不能直接对话，故B正确，不符合题意；
C．声波可以传递能量，超声波可以运用到医疗领域，去除人体内结石，故C正确，不符合题意；
D．听不同乐器弹奏同一首歌曲时能分辨出所用的乐器，是利用了声音的音色不同，故D正确，不符合题意．
3、A
【解析】
因为串联电路中各处的电流都相等，且串联电路中各用电器两端电压之比等于电阻之比，所以两电阻两端的电压之比等于电阻之比2:3，根据P=UI得它们消耗的电功率之比：====2:3，故A正确，BCD错误．
4、B
【解析】
由实验器材可知，电压表可以测用电器两端的电压，电流表可以测出通过的电流，
A．本实验可以验证欧姆定律即验证电流与电压之间的关系，故A正确、不符合要求；
B．验证焦耳定律时需要测量通电时间的钟表，而器材中没有，故B不正确，符合要求；
C．根据R=U/I可知，本实验可以测量定值电阻的阻值，故C正确，不符合题意；
D．根据P=UI可知，本实验可以测定电阻R消耗的电功率，故D正确，不符合题意．
5、C
【解析】
正在高空中飞行的飞机，挡风玻璃突然爆裂，舱内空气流速小压强大，舱外空气流速大压强小，故形成向外的压强差，因此副驾驶整个上半身被“吸”出舱外，故C正确，ABD错误．
6、D
【解析】
试题分析：由于斜塔在水平方向上静止不动，所以不受摩擦力的作用，故A正确；塔相对于狗的位置在不断发生变化，所以塔是运动的，故B正确；塔在竖直方向上受力平衡，在竖直方向上受竖直向下的重力，和竖直向上的支持力，故C正确；塔对桌面的压力和桌面对塔的支持力分别作用在两个不同的物体上，所以不是平衡力，故D错误；应选D。
【考点定位】力和运动
7、A
【解析】
首先要搞清光的反射定律的内容，知道实验中的操作方法，要研究反射光线与入射光线的位置关系，我们可以以法线为轴线转动光屏，通过现象进行判断。
【详解】
A、沿ON向后转动板F，板E、F不在同一个平面内，这样就可以探究反射光线与入射光线的关系，符合题意。
B、沿ON向后转动板E，看不到入射光线，不能探究反射光线与入射光线的关系，不符合题意。
C、改变光线OB与ON的夹角，即改变反射角的大小，需要改变入射角的大小，板E、F仍在一个平面内，只能探究反射角和入射角的关系，不能探究反射光线与入射光线的关系，不符合题意。
D、改变光线AO与ON的夹角，只是改变了入射角的大小，板E、F仍在一个平面内，只能探究反射角和入射角的关系，不能探究反射光线与入射光线的关系，不符合题意。
故选：A。
8、C
【解析】
A．
B．
C．
D．
所以选C．
9、B
【解析】
由图可知，电压表并联灯泡的两端，测量的是电源的电压，电流表测电路中电流；
当两表互换后，则电压表串接在电路中，因其内阻过大，电路相等于断路，所以电流表不会被烧坏，电压表测电源的电压，灯泡不亮但不会被烧坏．
故B正确.
10、C
【解析】
利用大气压往往是物体的一个位置和空气接触，另一个位置没有空气或空气减少．大气压强是由于空气具有重力和流动性而产生的，由此就能判断出生活中大气压存在和应用的一些现象．
【详解】
A. 挂钩与墙壁紧密接触则挂钩内部无空气，故外部大气压产生了对挂钩的压力，是利用大气压作用，故本选项不符合题意；B. 用吸管吸汽水时，口腔内气压小于汽水瓶中的气压，在大气压的作用下，把汽水压入口内，这是用到了大气压的缘故，不符合题意；C. 用胶水把邮票贴在信封上，是利用胶水的粘度，与大气压无关，故本选项符合题意；D. 打针前把药液吸进针管里用到了大气压，故本选项不符合题意；故选C.

二、多选题（本大题共3小题，共12分）
11、AB
【解析】
AC、甲、乙拖动布带互拉的力是一对相互作用力，所在始终大小相等，故A说法正确，C说法错误；
B. 在僵持状态下，绳处于静止状态，在水平方向上，甲与乙对布带的拉力作用在同一物体上，且大小相等方向相反，作用在同一条直线上，二者相互平衡，是一对平衡力，故B正确；
D. 在僵持状态下，甲对布袋的拉力与乙受到的地面的摩擦力是作用在不同物体上的两个力，所以它们不可能是一对平衡力，故D错误。
12、ACD
【解析】
由电路图知道，若只闭合S1 ，则R1 和变阻器的串联，电流表测量电路的电流，电压表测量的是滑动变阻器两端电压，当滑片P向右滑动时，接入电路的电阻变大，电流减小，滑动变阻器分担的电压变大，则电压表示数变大，电流表示数变小，故A正确；
若S1、S2、S3 都闭合时，则R1与L并联，滑动变阻器被短路，由并联电路总电阻最小及P=U2/R知道，在电压不变的情况下，电阻越小，功率越大，所以电路总功率最大，故B错误；
当滑片P置于最左端时，变阻器不接入电路中，先闭合S1 ，再闭合S2 ，此时R1与L并联，电压表测量的是变阻器两端电压，所以电压表示数为0，电流表测量总电流，所以电流表示数变大，故C正确；
当只闭合S1时，则R1 和变阻器的串联，电压表测量的是滑动变阻器两端电压，由串联电路的电压特点知道，滑片P向左滑动，电压表示数的变化量等于电阻R1 两端电压示数的变化量，设电压变化前后，电路中的电流分别是I1、I2，由于滑片P向左滑动，接入电路的电阻减小，则电流增大，此时电压表的变化量是：△U=I2 R1 -I1 R1 =（I2-I1 ）R1 =△IR1，即△U/△I=R1 ，所以，电压表示数的变化量与电流表示数变化量的比值等于定值电阻R1，故D正确，故选ACD．
13、AB
【解析】
A. 观察图示可知在光屏上得到一个清晰缩小的实像，则u＝26cm>2f，解得f<13cm，故A正确；B. 只将凸透镜向左移，减小物距，增大像距，可以在光屏上得到清晰放大的像，故B正确；C. 只将蜡烛和光屏互换，根据光路可逆，可以在光屏上得到清晰放大的像，C错误；D. 蜡烛远离凸透镜时，为了在光屏上得到清晰的像，应将光屏应靠近凸透镜，D错误。故选AB.
掌握凸透镜成像的规律，知道但物距大于2f时，成倒立缩小的实像；且成实像时，遵循物近像远像变大的特点．

三、填空题（本大题共5小题，共10分）
14、大于 小于
【解析】
[1][2]由于西瓜排开水的质量远大于李子排开水的质量，所以漂浮的西瓜受到的浮力大于李子受到的浮力，西瓜漂浮是由于密度小于水的密度，而李子下沉是由于李子的密度大于水的密度，所以可知西瓜的密度小于李子的密度．
15、弹性势 动
【解析】
“用手按住它往后拉一下”使玩具车内的弹簧发生弹性形变，储存了弹性势能，松手后，发生形变的弹簧恢复原状，弹性势能变小，松手后它就能往前跑，玩具车具有动能，说明弹性势能转化为动能．
16、反射 空气
【解析】
红旗只能反射红光，把其他颜色的光都吸收了，所以我们看到的红旗是红色的．
声音的传播需要介质,统帅的亲切问候是通过空气传入受阅官兵耳中的．
17、近 电磁波
【解析】
摄像头的镜头相当于凸透镜，时，凸透镜成倒立、缩小的实像．分析比较甲、乙两图，汽车的像越来越大，即物距越来越小，所以拍摄第二张比拍摄第一张摄像头离小车近．
手机蓝牙是一种短距离的无线通信技术，所以是利用电磁波来传递信息的．
18、5；1．
【解析】
试题分析：由图可知R1、R2串联，R3短路，电流表测电路中电流，所以电路中的总电阻R=R1+R2=4Ω+6Ω=12Ω，电源电压U=IR=2．3A×12Ω=3V；串联电路中电流处处相等，所以I1=I=2．3A，所以电阻R1的功率：P1=I2R1=（2．3A）2×4Ω=2．36W．
【考点定位】欧姆定律的应用；电功率的计算

四、计算题（本大题共3小题，共29分）
19、（1）12Ω；（2）9V；（3）36Ω。
【解析】
（1）∵UL＝6V，PL＝3W，∴小灯泡正常发光时的电阻为：RL＝＝12Ω。
（2）当S1、S2都断开且滑片P置于滑动变阻器的中点时，变阻器与灯泡串联（如图1所示）。

∵此时灯L正常发光，
∴此时灯泡两端的电压为6V，电路中的电流为：I串＝IL＝＝0.5A，
滑动变阻器R最大阻值为12Ω，则滑动变阻器此时进入电流知道电阻为＝6Ω，
则滑动变阻器两端的电压为U滑＝I串R滑＝0.5A×6Ω＝3V，
则电源电压为：U＝UL+U滑＝6V+3V＝9V。
（3）当S1、S2都闭合且滑片P滑到b端时，电阻R0和滑动变阻器的最大阻值并联（如图2所示），

∵滑动变阻器的最大阻值接入电路R＝12Ω，
∴通过滑动变阻器的电流为：IR＝＝＝0.75A，
而干路中的总电流I并＝1.0A，
∴通过电阻R0的电流为：I0＝I并-IR＝1.0A-0.75A＝0.25A，
电阻R0的阻值为：R0＝＝＝36Ω。
答：（1）小灯泡正常发光时的电阻约为12Ω；
（2）电源的电压为9V；
（3）R0阻值约为36Ω。
20、（1）超载（2）9×107J（3）50%
【解析】
（1）由 知道，装满沙子时沙子的质量是：m沙子=ρ沙子V=2.4×103 kg/m3 ×10m3 =2.4×104 kg，
故沙子的重力是：G沙子=m沙子g=2.4×104 kg×10N/kg=2.4×105 N；
水平路面上，车对路面的压力等于车和沙子的总重，即车对路面的压力是：F=G总=G车+G沙子=6×104 N+2.4×105 N=3×105 N，
又因为受力面积是：S=10×3×10-2 m2 =0.3m2，
所以，车对路面的压强是： =1×106 Pa＞P最大 =7×105 Pa，
即说明该货车已经超载；
（2）根据题意知道，货车受到的阻力是：f=0.02G总=0.02×3×105 N=6000N，
由于货车匀速行驶，所以货车的牵引力是：F=f=6000N，
故牵引力做功是：W=Fs=6000N×15×1000m=9×107 J；
（3）燃油完全燃烧放出的热量是：Q放=mq=4kg×4.5×107 J/kg=1.8×108 J，
货车的热机效率是： ．
21、 (1)3.528×104帕斯卡(2)7.056牛顿．
【解析】
(1)由图可知，塞子中心所处的深度：h′＝4.8m−0.3m＝4.5m，煤油对塞子中心的压强：p′＝ρgh′＝0.8×103kg/m3×9.8N/kg×4.5m＝3.528×104Pa，(2)受力面积：S＝2cm2＝2×10−4m2，煤油对塞子的压力：F＝p′S＝3.528×104Pa×2×10−4m2＝7.056N.
点睛：求出塞子所处深度和煤油的密度，利用液体压强公式计算煤油对塞子的压强；知道塞子（小孔）的面积，利用F＝pS计算煤油对塞子的压力．

五、作图题（本大题共2小题，共4分）
22、如下图所示

【解析】
试题分析：因为此人站在匀速上升的电梯上，所以此人受重力和支持力的作用；然后过此人的重心作竖直向下的力（即重力）和竖直向上的力（即支持力）：

考点：力的示意图
23、
【解析】
首先辨别上面三根线：地线、火线、零线．灯泡接法：火线进入开关，再进入灯泡，零线直接接入灯泡．三孔插座：上孔接地线；左孔接零线；右孔接火线．如图所示：

六、实验探究题（本大题共3小题，共15分）
24、55 不能 在
【解析】
（1）入射角是入射光线和法线的夹角，由图甲可知，入射角为90°-35°=55°；
（2）当将右侧纸板沿ON向后折，此时反射光线与入射光线仍在同一平面内，但不能在纸板上看到反射光线。
25、反射角等于入射角 改变入射角，重复多次试验并记录数据 方便找出反射光线 可逆
【解析】
（1）根据图甲知道，反射角和入射角相等，都为48°，故得出的结论为：反射角等于入射角；
（2）为了找到普遍规律，使实验结论更可靠，需要改变入射角，再收集两组（或两组以上）反射角和入射角，即重复多次实验并记录数据；
（3）白色纸板的作用是显示光的路径，找出反射光线；
（4）如果让光线逆着反射光线的方向射向镜面，会发现新的反射光线沿着原入射光线的反方向射出，这表明：在反射现象中，光路是可逆的．
26、 断开 B ② ① 1.4 A D
【解析】
（1）小灯泡的额定功率为2.5V＜3V，电压表选用小量程，电表连接要使电流从正接线柱流入，从负接线柱流出，滑动变阻器一上一下接入电路，如图所示；

（2）为了保护电路，在连接电路时，开关处于断开状态，图中滑动变阻器滑片以左下的方式连入电路，闭合开关前，为了保护电路，滑动变阻器滑片应置于最大阻值处，即图中的B端；
（3）①连接好电路后，闭合开关，移动滑动变阻器滑片P，如果小灯泡短路，小灯泡不发光，相当于一根导线，电压表示数为0，电流表有示数；
②如果小灯泡的灯丝断了，则电压表与电路中其它元件串联，因电压表内阻很大，根据欧姆定律和分压原理，电流表示数接近0，电压表示数接近电源电压，小灯泡分得的电压很小，不发光；
③如果滑动变阻器断路，则电压表、电流表均无示数，小灯泡不发光；所以，连接好电路后，闭合开关，小明发现移动滑动变阻器滑片P，电路中出现小灯泡不发光，电压表示数为零，猜想②是错误的；如果观察到电流表有示数，则猜想①是正确的；
（4）电压表使用小量程，电压表小量程的分度值为0.1V，示数为1.4V，所以，应增加灯两端的电压减小滑动变阻器的电压，根据分压原理，就要减小变阻器连入电路中的电阻，所以，应将滑片P向A端移到合适位置，读出电流表示数，即可算出小灯泡的额定功率；
（5）图丙中，无论S接a还是接b都无法得知小灯泡是否正常发光，丙方案不能测定小灯泡的额定电功率；图丁中，R0、小灯泡、变阻器三者串联，S接a时，电压表测灯泡两端的电压，S接b时测灯和定值电阻的总电压，可以确定小灯泡是否正常发光，也能求出定值电阻两端电压，故而求出对应电流值，丁图能测定小灯泡的额定电功率，所以答案选D．
