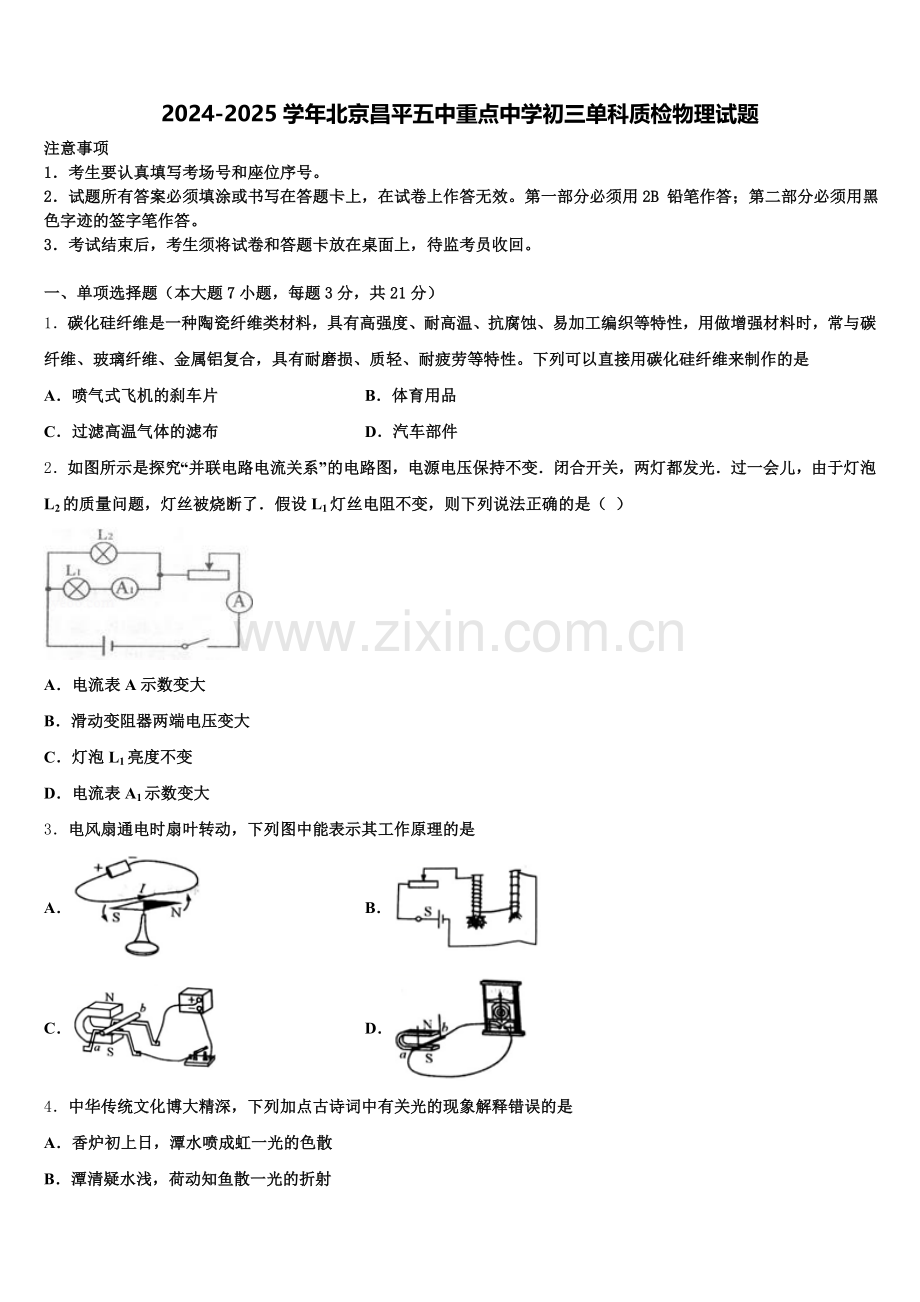

2024-2025学年北京昌平五中重点中学初三单科质检物理试题
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。

一、单项选择题（本大题7小题，每题3分，共21分）
1．碳化硅纤维是一种陶瓷纤维类材料，具有高强度、耐高温、抗腐蚀、易加工编织等特性，用做增强材料时，常与碳纤维、玻璃纤维、金属铝复合，具有耐磨损、质轻、耐疲劳等特性。下列可以直接用碳化硅纤维来制作的是
A．喷气式飞机的刹车片 B．体育用品
C．过滤高温气体的滤布 D．汽车部件
2．如图所示是探究“并联电路电流关系”的电路图，电源电压保持不变．闭合开关，两灯都发光．过一会儿，由于灯泡L2的质量问题，灯丝被烧断了．假设L1灯丝电阻不变，则下列说法正确的是（ ）

A．电流表A示数变大
B．滑动变阻器两端电压变大
C．灯泡L1亮度不变
D．电流表A1示数变大
3．电风扇通电时扇叶转动，下列图中能表示其工作原理的是
A． B．
C． D．
4．中华传统文化博大精深，下列加点古诗词中有关光的现象解释错误的是
A．香炉初上日，潭水喷成虹一光的色散

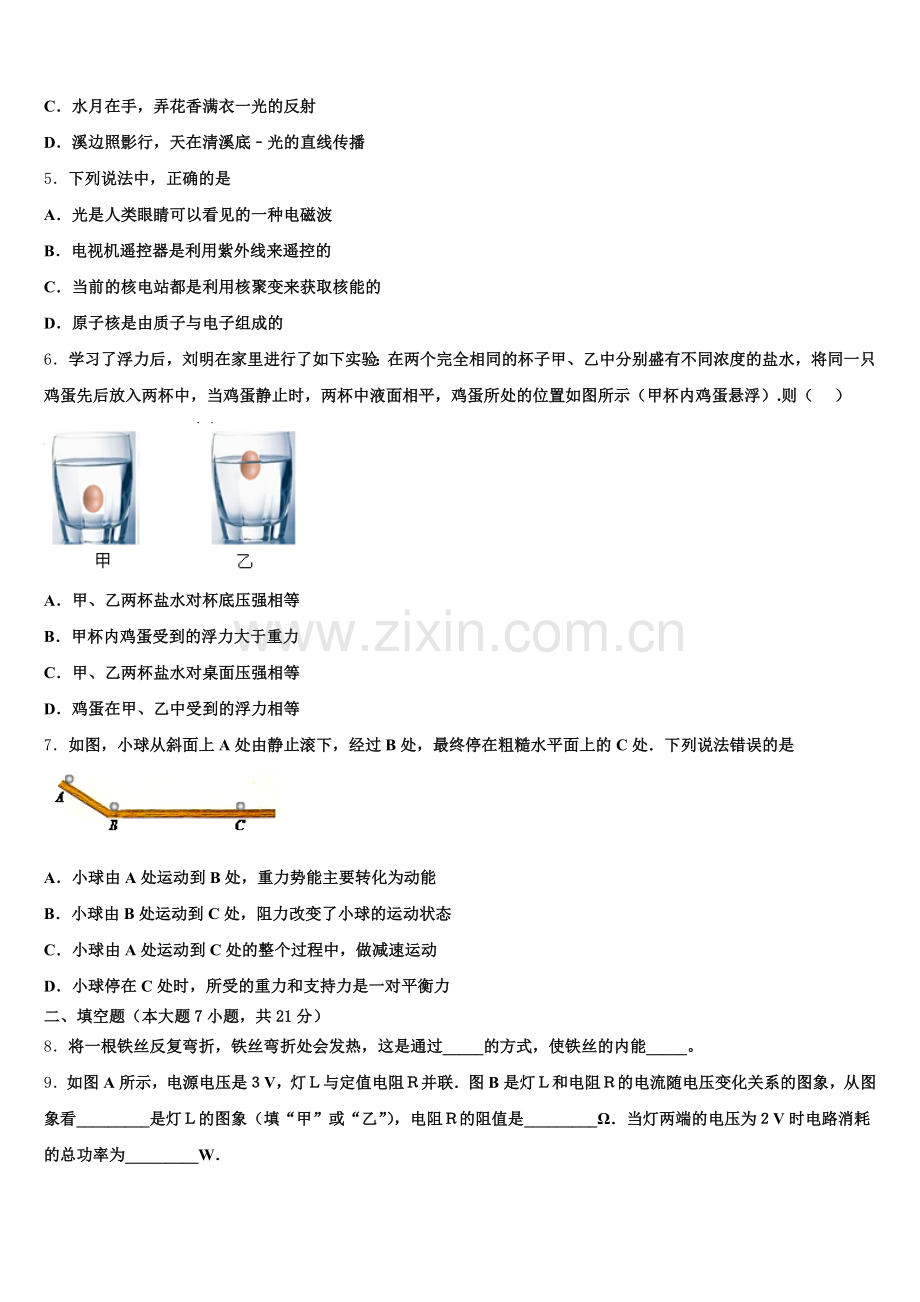

B．潭清疑水浅，荷动知鱼散一光的折射
C．水月在手，弄花香满衣一光的反射
D．溪边照影行，天在清溪底﹣光的直线传播
5．下列说法中，正确的是
A．光是人类眼睛可以看见的一种电磁波
B．电视机遥控器是利用紫外线来遥控的
C．当前的核电站都是利用核聚变来获取核能的
D．原子核是由质子与电子组成的
6．学习了浮力后，刘明在家里进行了如下实验：在两个完全相同的杯子甲、乙中分别盛有不同浓度的盐水，将同一只鸡蛋先后放入两杯中，当鸡蛋静止时，两杯中液面相平，鸡蛋所处的位置如图所示（甲杯内鸡蛋悬浮）.则（ ）

A．甲、乙两杯盐水对杯底压强相等
B．甲杯内鸡蛋受到的浮力大于重力
C．甲、乙两杯盐水对桌面压强相等
D．鸡蛋在甲、乙中受到的浮力相等
7．如图，小球从斜面上A处由静止滚下，经过B处，最终停在粗糙水平面上的C处．下列说法错误的是

A．小球由A处运动到B处，重力势能主要转化为动能
B．小球由B处运动到C处，阻力改变了小球的运动状态
C．小球由A处运动到C处的整个过程中，做减速运动
D．小球停在C处时，所受的重力和支持力是一对平衡力
二、填空题（本大题7小题，共21分）
8．将一根铁丝反复弯折，铁丝弯折处会发热，这是通过_____的方式，使铁丝的内能_____。
9．如图A所示，电源电压是３V，灯Ｌ与定值电阻Ｒ并联．图B是灯Ｌ和电阻Ｒ的电流随电压变化关系的图象，从图象看_________是灯Ｌ的图象（填“甲”或“乙”），电阻Ｒ的阻值是_________Ω．当灯两端的电压为２V时电路消耗的总功率为_________W．

10．如图所示，工人师傅装修房屋时，用灌水的透明长塑料管检查两个窗台是否在同一水平面，这是利用______原理。请你再列举一个该利用原理的事例：______。

11．在水平地面上有一长方体木箱．小林用水平推力F把木箱向前推动，如图甲所示．此过程中，推力F随时间t的变化情况如图乙所示，木块前进的速度v的大小随时间t的变化情况如图丙所示，则木箱运动时所受的摩擦力为__________N，在匀速运动中，推力对木箱所做的功为______J，推力的功率为______W.

12．用毛皮摩擦过的橡胶棒去靠近细线悬挂的轻质小球，发现小球被排斥，则小球带__电．该小球之所以带这种性质的电荷，是因为它__了电子（填“得到”或“失去”）．
13．如图所示，将竖直悬挂的乒乓球接触正在发声的音叉，会看到乒乓球___。该实验说明了声音是由物体的振动产生的，这种探究方法叫______法。

14．道交法规定汽车过隧道不能超车，是因为超车过程中两车之间的空气流速增大，压强变_____，容易发生事故；小张驾驶一辆汽车匀速通过隧道，汽车克服阻力做功的功率为30kW，行驶的速度为20m/s，则汽车受到的阻力为_____N．汽车发动机的转速为2400r/min，则每秒做_____次功．
三、作图题（共7分）
15．如图是小明房间的壁灯电路，为了再安装一个插座给书桌上的台灯独立供电，他决定将插座连接到a、b、c、d中的某两个接线柱上，请在图中画出符合要求的接法．导线不能交叉．

16．如图所示，请作出小球被弹簧弹起后的受力示意图（不考虑空气阻力）。

17．如图所示在用羊角锤拔钉子时，若O为支点，画出在A点施加的最小力F的示意图及其力臂L。

四、实验题（本大题共5小题，共20分）
18．图为“探究杠杆平衡条件”的实验装置，请按要求完成下列问题：

（1）将杠杆悬挂在支点O上，如图甲所示，这时发现杠杆左低右高，则应该把杠杆的平衡螺母向_____（选填“左”或“右”）移动。
（2）如图乙所示，在杠杆处于水平平衡状态后，在A点挂一个钩码，在B点挂_____个相同的钩码可以再一次使杠杆水平平衡。
19． (1)为了比较水和食用油的吸热能力，小明用两个相同的装置做了如图甲所示的实验．

①在两个相同的烧杯中应加入初温相同、_____相同的水和煤油(ρ水>ρ煤油)，根据图甲可判断出a物质是_____．
②水和煤油温度随时间变化如图乙所示，根据如图乙可判断出b吸热能力较_____(选填“强”或“弱”)．
(2)如图丙所示，为比较酒精和碎纸片的热值，用两只同规格的烧杯装相等质量的水，取质量_____(选填“相等”或“不相等”)的酒精和碎纸片，分别放入两个燃烧皿中点燃，分别给烧杯加热，直到酒精和碎纸片完全燃烧完，通过比较_____(选填“加热时间”或“升高的温度”)来确定酒精和碎纸片热值的大小．
20．在做“探究凸透镜成像的规律”实验中，平行于主光轴的光线经凸透镜后会聚在光屏上一点，如图甲所示。
凸透镜的焦距为_____cm。当把蜡烛、凸透镜、光屏的位置如乙图放置时，在光屏上能成倒立、_____的实像；生活中的_____就是利用这个原理制成的。凸透镜的位置固定不动，当蜡烛向右（靠近透镜）移动一段距离后，要在光屏上再次成清晰的像，需将光屏向_____（选填“左”或“右”）移动。
21．一只小灯泡的额定电压为2.0V，正常发光时的电阻约为8Ω．小明想测量这个小灯泡的额定功率，实验室中有如下器材：一个电压表、一个电流表、一个开关，电压为6V的电源，滑动变阻器有A规格：“10Ω 2A”、B规格：“30Ω 1A”可选，导线若干。
本实验应该选择规格_____（A/B）的滑动变阻器。请用笔画线代替导线，将图甲所示电路连接完整（要求滑片向左滑动时灯变暗）。小明在试触时，发现电压表指针立刻偏到最大刻度处，小灯泡却不亮，且电流表也没有示数，出现上述故障的原因可能是_____
A．灯泡与底座接触不良 B．灯泡短路
C．变阻器滑片与电阻丝接触不良 D．电源供电不足排除故障后，小明发现他很幸运，电压表并没有因此而损坏。小明便开始进行测量，调节滑动变阻器滑片位置直到电压表读数为2.0V，小灯泡正常发光，此时电流表示数如图乙所示，则该小灯泡的额定功率为_____W。完成上述实验后，小明进行了反思，如果刚才电压表被损坏了，能不能换成其他的实验器材来完成实验呢，经过思考，他用了一个已知阻值为R0的电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图丙所示的电路，也测出了灯泡的额定功率，请完成下列实验步骤：
①闭合开关S1，先将S2拨到触点“_____”，移动滑片，调节电流表的为合适示数I1；
②再将开关S2拨到另一触点，保持滑动变阻器滑片不动，读出电流表的示数I2；
③灯泡额定功率的表达式为P额＝_____。（用常量与所测量表示）
22．用图示装置探究 “斜面机械效率”，实验记录如下表．

斜面倾斜程度

木块所受重力G/N

斜面高度h/m

沿面拉力F/N

斜面长L/m

机械效率η

较缓

5

0.2

2.5

1

40%

较陡

5

0.5

3.9

1

64%

最陡

5

0.7

4.6

1

①

（1）沿斜面拉动物体时，应使其做__________运动；根据表格中的数据，可知斜面倾斜程度最陡时机械效率为_________；由实验可得初步结论：__________，机械效率越大；斜面倾斜程度越陡，物体对斜面的压力_______，木块所受摩擦力_________（两空均选填“越大”、“越小”或“不变”）．
五、计算题（本大题共2小题，共13分）
23．琪琪从世博会带回一个工艺品，她想知道这个工艺品的密度，于是进行了实验。请你根据下图所示的实验数据推算：（g取10N/kg）
工艺品此时所受的浮力。工艺品的密度。
24．现在城区很多家庭都用上了燃气，那么燃气的热值是多少呢？小雨经过上网搜索，找到了如下一组数据：把100kg的水从10℃加热到70℃，燃气热水器需要消耗1m3燃气，已知燃气热水器的效率约为80%，请你帮助小雨计算：100kg水从10℃加热到70℃需要吸收的热量；燃气的热值。[气体的热值以J/m3为单位，水的比热容为4.2×103J/（kg•℃）]
六、综合能力题（本大题共3小题，共18分）
25．让流体在管道中流动，流体也可以看作是许多片液（气）层组成的，各片层之间也存在摩擦，产生流体内部的阻力，这就是流体的粘滞性．不同流体的粘滞性不同，我们用流体的粘滞系数η表示．由于流体的粘滞性，使得在流体中运动的物体要受到流体阻力．在一般情况下，若液体的粘滞系数为η，半径为R的小球在流体中以速度v运动时，所受的流体阻力f可用公式f＝6πηRv表示
由上述公式可知，流体的粘滞系数在国际单位制中主单位_______________下表是几种流体的粘滞系数表
温度/℃
蓖麻籽油的η
水的η/×10﹣3
空气的η/×10﹣6
0
5.300
1.792
17.1
20
0.986
1.005
18.1
40
0.231
0.656
19.0
60
0.080
0.469
20.0
可见，一般情况下．液体的端滞系数随温度的升高而__________________．密度为ρ、半径为R的小球在密度为ρ0、粘滞系数为η的液体中由静止开始下落时的v﹣t图象如图所示，下落一定时间后速度达到最大值v1，并保持不变．球的体积是V=πR3，试推导图中v1=________
26．请阅读《探海神器﹣﹣“蛟龙”号》回答32题．
探海神器﹣﹣“蛟龙”号
2012年6月24日是个伟大的日子！“蛟龙”号载人潜水器深潜7020米新纪录诞生，“神舟九号”宇宙飞船与“天宫一号”手动交会对接成功，“蛟龙”与“神九”互致祝福，进行了穿越海天的对话，实现了“可上九天揽月，可下五洋捉鳖”的伟大梦想!
目前，“蛟龙”号具备了在全球99.8%的海洋深处开展科学研究、资源勘探的能力．“蛟龙”号的形状外观如图所示．这次深潜纪录的创造反映了“蛟龙”号许多高端技术的创新与突破，其中之一是悬停定位和自动航行．由于不同海域、不同深度的海水密度不同，“蛟龙”号在水中受到的浮力是变化的．
浮力的变化要靠压载铁来平衡，所谓“压载铁”，就是给“蛟龙”号增加重量的铁块．“蛟龙”号海试团队用周密的数学模型，能根据在不同海域测得的海水温度、盐度和深度等参数精确地计算下潜时所需要的“压载铁”重量．
“蛟龙”号挂好所需压载铁，注水下潜，当下潜至预定深度时，“蛟龙”号能克服自身晃动、海底洋流等内外干扰，通过适时抛掉一定数量的压载铁，利用相关技术实现悬停．此外，“蛟龙”号还具备自动定向、定高、定深三大功能，能够在复杂环境中自动航行，在已公开的消息中，尚未有国外深潜器具备类似功能．当完成工作后，潜航员再抛掉适量的压载铁，实现上浮．可见，无论是下潜，悬停，还是上浮，压载铁的作用都是巨大的．
“祝愿中国载人深潜事业取得新的更大成就！祝愿我们的祖国繁荣昌盛！”，“神九”航天员景海鹏在太空向“蛟龙”号的祝贺，道出了全体中华儿女的心声!
请根据上述材料，回答下列问题：
若海水的密度均匀，“蛟龙”号下潜过程中，所受海水的压强逐渐_____．（选填“变大”、“变小”或“不变”）加速下沉的“蛟龙”号，若在经过某一密度均匀的海水区域时，迅速抛掉部分压载铁，使其所受浮力等于重力，（不考虑海水的摩擦阻力）则“蛟龙”号最终将_____．（选填“急速加速下沉”、“减速下沉”或“匀速下沉”）在“蛟龙”号悬停时，抛掉适量的压载铁．请根据“蛟龙”号的受力情况分析其运动情况．（可画受力示意图辅助说明）鱼类体内有鱼鳔，鱼通过改变鱼鳔的体积，可以轻易的改变自身的沉浮．鱼能控制自身的沉浮，主要是通过改变_____．
A．所受的浮力 B．所受的重力 C．液体的密度
27．某研究性学习小组设计了一种测定风力的装置，其原理如图甲所示．迎风板与一个压敏电阻Rx连接，工作时迎风板总是正对风吹来的方向，压敏电阻随风力的变化而变化，已知电源电压恒定，定值电阻，无风时电压表示的数为1V，电压表量程为0~3V，压敏电阻Rx与迎风板承受风力F的关系如图乙所示．

（1）电压表示数随风力的增大而________（选填“增大”“减小”或“不变”）．
（2）求无风时电路的总电功率______．
（3）求该装置所能测量的最大风力______．
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
碳化硅纤维主要用做耐高温材料和增强材料，耐高温材料包括热屏蔽材料、耐高温输送带、过滤高温气体的滤布等。用做增强材料时，常与碳纤维或玻璃纤维合用，以增强金属（如铝）和陶瓷的硬度，如做成喷气式飞机的刹车片、发动机叶片、着陆齿轮箱、机身结构材料和汽车部件等，与碳纤维、玻璃纤维、金属铝复合后具有耐磨损的特性，所以可用来制作体育用品，故C选项符合题意。
2、D
【解析】
∵两灯泡并联在电路中，又与滑动变阻器串联；
∴根据并联电路的总电阻小于各分电阻，灯泡L2的灯丝被烧断后该部分电阻相当于变大；
∴灯泡L1和滑动变阻器串联于电路中，电路总电阻变大．
又∵电源电压不变；
∴根据欧姆定律I=可得：通过干路的电流变小，即A的示数变小，故A错误．
根据串联分压，当L2烧断后，该部分电阻变大，分得的电压变大；则滑动变阻器分得的电压将会变小，故B错误．
由于灯L1的电阻不变，而其两端分得的电压变大，因此通过灯L1的电流增大，电流表A1的示数变大，故D正确；
由P=I2R知：当电阻不变时，通过灯L1的电流变大，其实际功率会变大，即灯L1变亮，故C错误．
故选D．
3、C
【解析】
A . 是奥斯特实验，小磁针发生偏转说明通电导体周围有磁场，不符合题意；
B. 是研究电磁铁的磁性强弱的影响因素，不符合题意．
C. 电路中有电源，通电线圈或导体受到磁场力的作用发生运动，是电动机的工作原理，符合题意；
D. 在外力作用下使导体运动，切割磁感应线，电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，不符合题意．
电风扇是利用了通电导体在磁场中受到力的作用的原理．
4、D
【解析】
A．彩虹是由光的色散形成的，光的色散的实质是光的折射，故A正确；
B．潭底的光线由水中进入空气时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得潭底变浅了，故B正确；
C．“掬水月在手﹣﹣手中月”是平面镜成像，是由光的反射形成的，故C正确；
D．天在清溪底是平面镜成像现象，即天为景物以水面为平面镜成像在水中，是由光的反射造成的，故D错误．
5、A
【解析】
A、根据电磁波谱可知，可见光是一种电磁波，故A正确；
B、电视机遥控器是利用红外线来工作的，故B错误；
C、核电站是利用原子核裂变发生链式反应时释放的大量能量来发电的，这一过程是可以人为控制的，故C错误；
D、原子核由带正电的质子和不带电的中子组成的，故D错误。
6、D
【解析】
因为时物体漂浮，时物体悬浮，所以乙杯中盐水的密度大于甲杯中盐水的密度，因为，且两杯中液面相平，所以乙杯底的压强大于甲杯底的压强，故A错误．因为两杯中液面相平，由可知，甲杯内液体的重力较小，所以甲杯子对桌面的压力较小；又根据可知，甲杯子对桌面的压强较小，故C错误；由图可知，鸡蛋在甲、乙两杯中分别处于漂浮和悬浮状态，所以物体漂浮或悬浮时，受到的浮力和自身的重力相等，所以同一只鸡蛋在两杯中受到的浮力相等，都等于鸡蛋的重力，故B错误，D正确．
7、C
【解析】
试题分析：A小球由A处运动到B处，小球的高度减小，速度在增加，故小球的重力势能转化为动能，说法正确，不符合题意；B小球由B处运动到C处，因为水平面是粗糙的，而力是改变物体运动状态的原因，故阻力改变了小球的运动状态，说法正确，不符合题意；C小球由A处运动到C处的整个过程分为两部分，AB段和BC段，在AB段，小球速度在增加，在BC段小球的速度在减小，故说法错误，符合题意；D小球停在C处时，处于平衡状态，故小球受到平衡力的作用，即重力和支持力是一对平衡力，不符合题意．故答案选C．
【考点定位】能量的转化、力与运动的关系、平衡力

二、填空题（本大题7小题，共21分）
8、做功 增大
【解析】
反复弯折铁丝时，人对铁丝做功，机械能转化为铁丝的内能，内能增大，温度升高，这是通过做功的方式改变物体的内能。
9、乙；5Ω；1．8W
【解析】
考虑灯泡电阻受温度影响所以其图象应为曲线，所以乙是灯L的图象．从图中读取一组电压值和电流值根据欧姆定律计算R＝＝5Ω当灯两端的电压为2V时，通过灯泡的电流为0.2A，通过电阻的电流为0.4A, I＝IL+IR＝0.2A+0.4A＝0.6A电路的总功率：P＝U′I＝3V×0.6A＝1.8W
分析图象时应考虑灯泡电阻受温度的影响较大，根据欧姆定律可计算电阻R的阻值，根据电功率公式可计算灯两端的电压为2V时电路消耗的总功率．
10、连通器 茶壶
【解析】
由于塑料软管中装有水，管子两端开口，并且相连通，因此当管中的水静止时，管两端的水面一定相平，这利用的是连通器的结构特征。生产和生活中利用连通器原理的例子很多，如茶壶、船闸、过路涵洞等。
11、204020
【解析】
由丙图可知，在1～3s内木箱做加速运动，在5～6s内木箱做减速运动，只有在3～5s内木箱做匀速运动，处于平衡状态，受到的推力和摩擦力是平衡力，由乙图可知，在3～5s内推力F=20N，则木箱受到的滑动摩擦力f=F=20N；由丙图知，木箱3～5s内做匀速运动，v=1.0m/s，该过程中木箱通过的距离：s=vt=1.0m/s×2s=2m，推力做功：W=Fs=20N×2m=40J，推力对木箱所做功的功率：．
12、负 得到
【解析】
[1]用毛皮摩擦过的橡胶棒带负电，去靠近细线悬挂的轻质小球，发现小球被排斥，由于同种电荷相互排斥，则小球带负电；
[2]小球是因为得到了电子而带负电．
13、被弹开 转换
【解析】
用悬挂着的乒乓球接触正在发声的音叉，可观察到乒乓球被弹开，它说明发声体在振动，因为振动的物体可以可传递能量，所以把乒乓球弹开了；
音叉的振动不能直接观察，乒乓球起的作用是将音叉的振动放大，更容易直观观察，这用到了转换法。
14、变小 1500 20
【解析】
两辆汽车在隧道内行驶时不能超车，因为并排行驶时，两车之间空气流速增大，压强变小，而两车外侧空气流速小，压强大，在内外压强差的作用下容易发生碰撞事故；v=20m/s，
则根据P===Fv可得,汽车的牵引力F===1500N;
因为汽车在平直公路上匀速行驶，所以汽车受到的阻力：f=F=1500N；
四冲程汽油机的飞轮转速为2400r/min，则该飞轮每秒钟转40圈。
因为一个工作循环飞轮转2圈，完成四个工作冲程，做功1次，所以飞轮转40圈，共20个工作循环，共做功20次。

三、作图题（共7分）
15、
【解析】
根据要求，安装一个插座给书桌上的台灯独立供电，所以插座和电灯并联，开关控制电灯，因此插座并联在a、d两个接线柱上，电路图如下：

16、
【解析】
试题分析：小球被弹簧弹起后，只受重力的作用，在小球上画出重力示意图即可。
考点：力的示意图
17、
【解析】
根据杠杆的平衡条件可知，当力臂最大时，所用的力最小，最大的力臂就是力的作用点与支点连线的距离，最小的力是通过力的作用点垂直于力臂的；如下图所示。

四、实验题（本大题共5小题，共20分）
18、右 2
【解析】
（1）杠杆左端下沉，右端上翘，平衡螺母应向上翘的右端移动；
（2）设一个钩码的重力为G，杠杆一个小格代表L，根据杠杆的平衡条件：G×4L=nG×2L，解得n=2。
19、质量 水 弱 相等 升高的温度
【解析】
（1）①实验课题是探究不同物质的吸热能力，所以要保持水和煤油的初温相同、质量相同；由图甲中可知：Va＜Vb，∵ρ水＞ρ煤油，∴根据ρ=可知：质量相同时，V水＜V煤油，∴可判断出a物质是水；
②根据图乙可知：在质量相同、升高的温度相同时，a物质的加热时间长，说明a物质吸收的热量比乙物质吸收的热量多；所以物质a的吸热能力强，物质b的吸热能力较弱；
（2）实验时为了控制变量，应用天平分别测出等质量的酒精和碎纸屑，将其放入装置中的燃烧皿内；因燃料的热值不能直接测量，但燃料燃烧放出的热量可以被水吸收，从而使水温发生变化，所以可以通过水升高的温度来比较燃料热值的大小关系．
20、10 放大 投影仪 右
【解析】
（1）由图甲知，焦点到凸透镜的距离为60.0cm﹣50.0cm＝10.0cm，所以凸透镜的焦距为10.0cm；
（2）由图乙知，物距小于像距，物距大于一倍焦距小于二倍焦距成倒立放大实像，像距大于二倍焦距，生活中的投影仪就是利用这个原理制成的；
（3）成实像时的动态变化规律是：物近像远像变大，物远像近像变小，当蜡烛向右（靠近透镜）移动一段距离后，要在光屏上再次成清晰的像，需将光屏向右移动；
21、B A 0.52 1 2V×（I2-I1）
【解析】
（1）灯泡正常发光时的电流约为：I==0.25A，灯泡正常发光时滑动变阻器接入电路的阻值：R==16Ω，则滑动变阻器应选B；
（2）由（1）知电流表的量程为0﹣0.6A；滑片向左滑动时灯变暗，说明电阻变大，滑片接右下接线柱，把滑动变阻器与电流表小量程串联接入电路，实物电路图如图所示：

（3）连接好电路的最后一根导线时，电压表指针立刻偏到最大刻度处，说明连接电路时没有断开开关；小灯泡不亮，电流表没有示数，说明电路存在断路，电压表指针指到最大刻度处，说明电压表与电源两端相连，电压表并联电路之外电路不存在断路，则与电压表并联的灯泡断路或接触不良，故A正确；
（4）由图示电流表可知，其量程为0～0.6A，分度值为0.02A，示数为0.26A，灯泡额定功率：P=UI=2V×0.26A=0.52W；
（5）①闭合开关S1，将S2拨到触点“1”，此时电流表测定值电阻电流，要使灯泡正常发光，灯泡两端电压应为额定电压2V，此时定值电阻两端电压也是2V，所以要移动滑片，使电流表的示数为：I1；
②再保持滑片的位置不动，将开关S2拨到触点“2”，读出电流表的示数I2；
③在②中，因电路的连接关系没有改变，各电阻的电压不变，灯仍正常发光，通过定值电阻的电流保持不变，根据并联电路电流的规律，通过灯的电流：IL=I2-I1。灯泡额定功率的表达式为：P额=U额IL=2V×（I2-I1）。
22、匀速直线 76.1% 斜面越陡 越小 越小
【解析】
（1）沿斜面拉动物体时，应使其做匀速直线运动．（2）根据表格中的数据，可知斜面倾斜程度最陡时机械效率为．（3）由实验数据可得初步结论：斜面越陡，机械效率越大．（4）可利用极端法进行判断，当斜面倾角为90°时压力为零，所以斜面倾斜程度越陡，物体对斜面的压力越小，木块所受摩擦力越小．

五、计算题（本大题共2小题，共13分）
23、（1）1N。（2）2×103kg/m3。
【解析】
（1）排开水的质量：
m排＝m1﹣m3＝0.35kg﹣0.25kg＝0.1kg，
则浮力F浮＝G排＝m排g＝0.1kg×10N/kg＝1N；
（2）m工艺品＝m2﹣m3＝0.45kg﹣0.25kg＝0.2kg，
由ρ＝得：
工艺品的体积：V工艺品＝V排＝＝＝1×10﹣4m3，
工艺品的密度：
ρ工艺品＝＝＝2×103kg/m3。
24、 (1)2.52×107J (2) 3.15×107J/ m3
【解析】
（1）100kg水从10℃加热到70℃需要吸收的热量Q吸=cm△t=4.2×103J/（kg•℃）×100kg×（70℃-10℃）=2.52×107J；
（2）燃气完全燃烧放出的热量Q放===3.15×107J，燃气的热值q===3.15×107J/ m3。

六、综合能力题（本大题共3小题，共18分）
25、Pa·s 降低 见解析
【解析】
（1）由上述公式可知，流体的粘滞系数在国际单位制中主单位是帕秒（Pa•s）；
（2）由表中数据可知，液体的粘滞系数随温度的升高而降低，气体则反之；
（3）密度为ρ、半径为R的小球的质量m=ρV=ρπR3，它受到的重力G=mg=πρgR3，小球在液体中受竖直向下的重力G，竖直向上的阻力f，竖直向上的浮力F浮=ρ0gπR3，由图象知：小球在液体中下落一定时间后，速度达到最大值v1时，做匀速直线运动而处于平衡状态，由平衡条件得：G=f+F浮，即πρgR3=6πηRv1+πgρ0R3，所以v1=．
26、变大 匀速下沉 “蛟龙”号将上浮 A
【解析】
（1）“蛟龙”号下潜的过程中，海水密度不变，深度增加，根据液体压强公式p＝ρgh可知受到海水的压强变大；
（2）抛掉部分压载铁，使其所受浮力等于重力，不计水的阻力，受的是平衡力，它将保持原状态做匀速下沉运动；故选C；
（3）在“蛟龙”号悬停时，浮力等于重力，此时抛掉适量的压载铁，重力减小，浮力不变，浮力大于重力（如图所示:） “蛟龙”号将上浮．

（4）鱼体内的鱼鳔里面是空气，改变体积时不会改变自身质量，但是可以改变自身的体积，改变排水量，从而达到改变浮力的目的，控制自身的沉浮，故选A．
27、增大 4.5W 720N
【解析】
(1)由甲电路图可知,R与Rx串联，电压表测R两端的电压，由图乙可知,风力增大时,Rx的阻值减小，电路中的总电阻减小，由可知，电路中的电流增大，由U=IR可知，R两端的电压增大，即电压表的示数增大；
(2)由图象可知当无风时，定值电阻，电压表示的数为1V，此时干路中的电流为：，观察图乙中图像可知无风时电阻Rx=16Ω，则电阻Rx两端电压为Ux=IRx=0.5A×16Ω=8V，所以电源电压：U=UR+Ux=9V；
所以电路消耗的总功率为： P总=UI=9V×0.5A=4.5W．
(3)当所测风力最大时，Rx的阻值最小,电路中电流最大,则电压表的示数UR=3V最大，因串联电路中总电压等于各分电压之和，所以Rx两端的电压：Ux=U−UR=9V−3V=6V，因串联电路中各处的电流相等，所以电路中的电流：，
则压敏电阻的阻值：
由图象可知，该装置所能测量的最大风力为720N．
