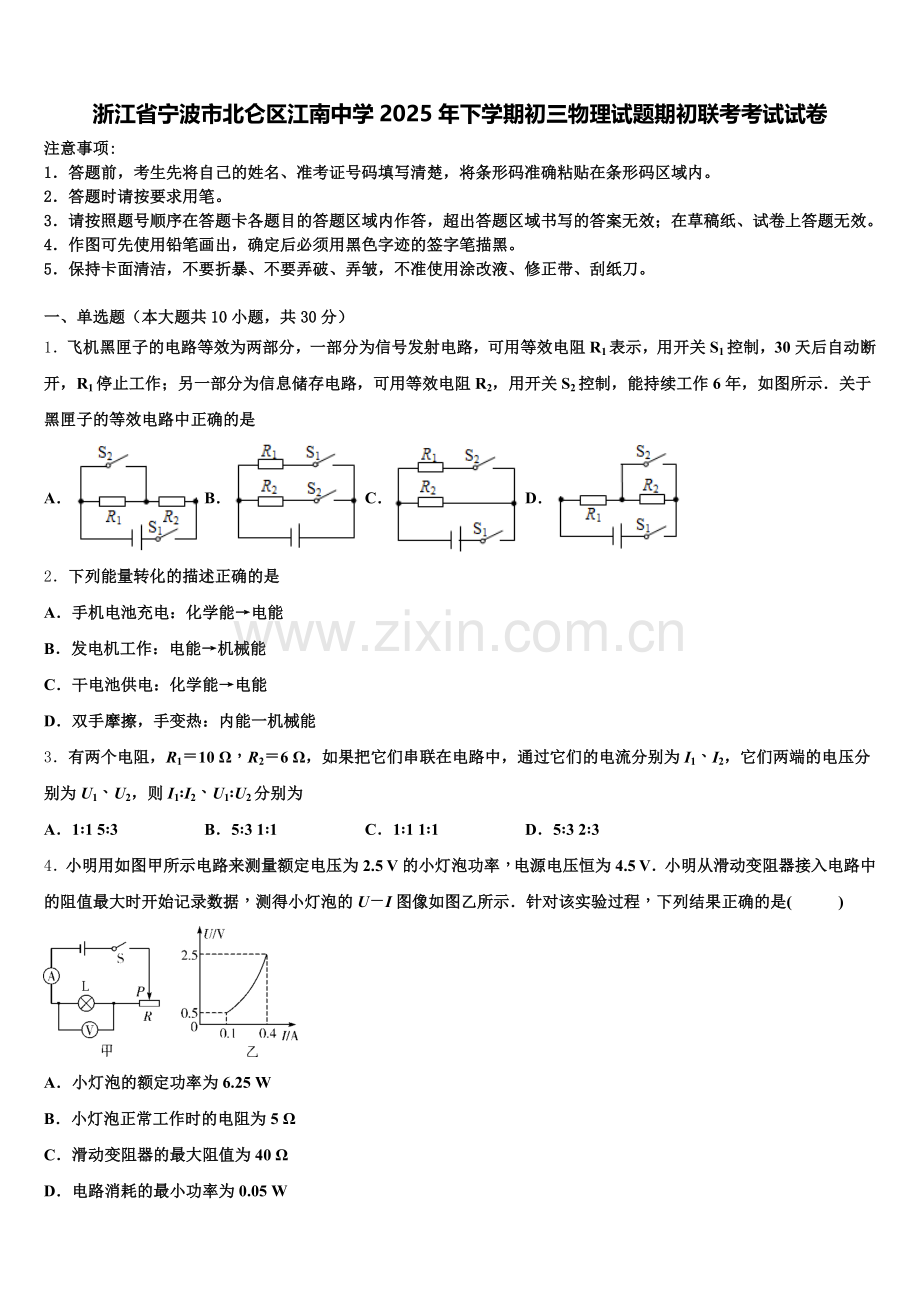

浙江省宁波市北仑区江南中学2025年下学期初三物理试题期初联考考试试卷
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单选题（本大题共10小题，共30分）
1．飞机黑匣子的电路等效为两部分，一部分为信号发射电路，可用等效电阻R1表示，用开关S1控制，30天后自动断开，R1停止工作；另一部分为信息储存电路，可用等效电阻R2，用开关S2控制，能持续工作6年，如图所示．关于黑匣子的等效电路中正确的是
A． B． C． D．
2．下列能量转化的描述正确的是
A．手机电池充电：化学能→电能
B．发电机工作：电能→机械能
C．干电池供电：化学能→电能
D．双手摩擦，手变热：内能一机械能
3．有两个电阻，R1＝10 Ω，R2＝6 Ω，如果把它们串联在电路中，通过它们的电流分别为I1、I2，它们两端的电压分别为U1、U2，则I1∶I2、U1∶U2分别为
A．1∶1 5∶3 B．5∶3 1∶1 C．1∶1 1∶1 D．5∶3 2∶3
4．小明用如图甲所示电路来测量额定电压为2.5 V的小灯泡功率，电源电压恒为4.5 V．小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U－I图像如图乙所示．针对该实验过程，下列结果正确的是(　 　)

A．小灯泡的额定功率为6.25 W
B．小灯泡正常工作时的电阻为5 Ω
C．滑动变阻器的最大阻值为40 Ω
D．电路消耗的最小功率为0.05 W

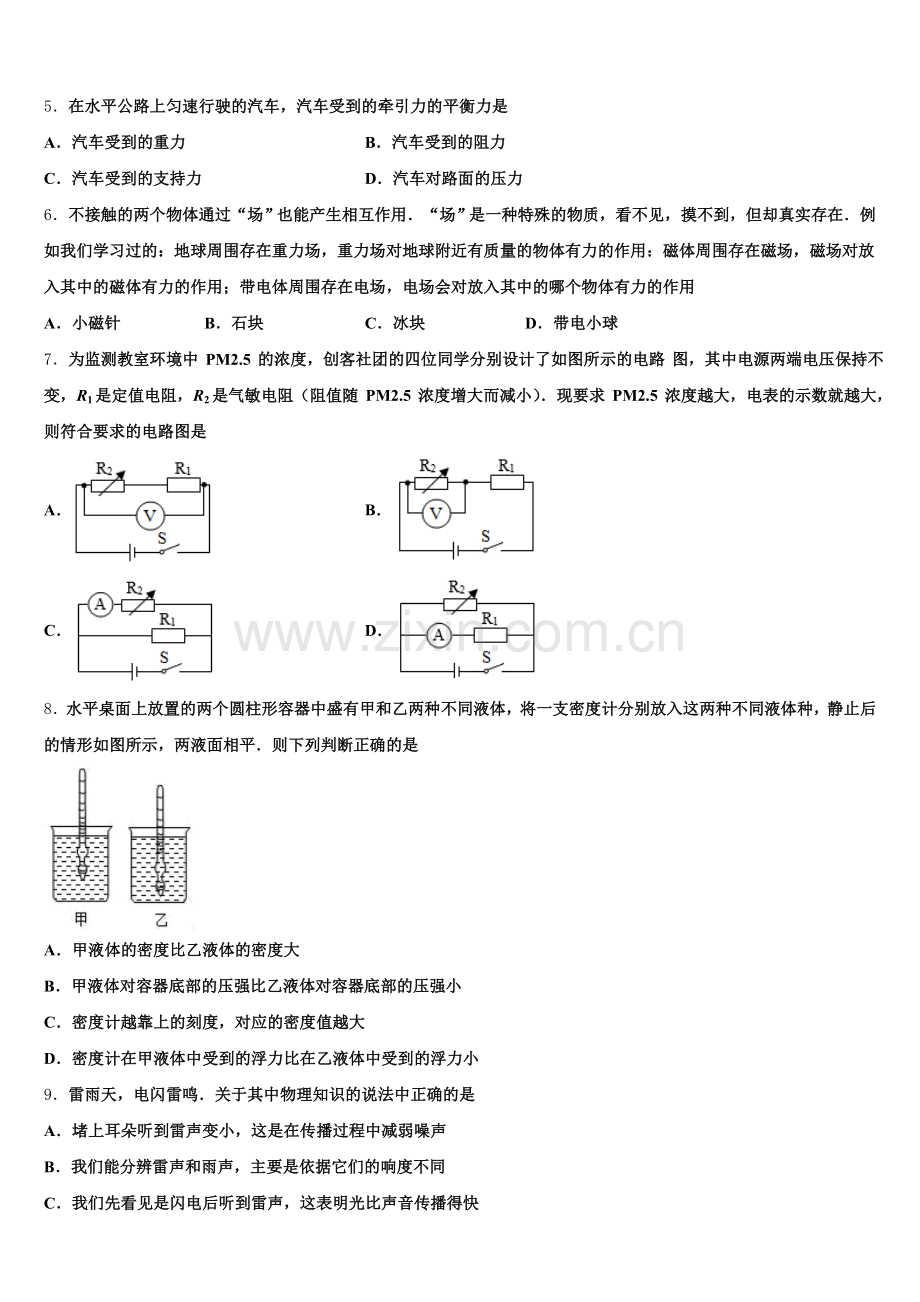

5．在水平公路上匀速行驶的汽车，汽车受到的牵引力的平衡力是
A．汽车受到的重力 B．汽车受到的阻力
C．汽车受到的支持力 D．汽车对路面的压力
6．不接触的两个物体通过“场”也能产生相互作用．“场”是一种特殊的物质，看不见，摸不到，但却真实存在．例如我们学习过的：地球周围存在重力场，重力场对地球附近有质量的物体有力的作用：磁体周围存在磁场，磁场对放入其中的磁体有力的作用；带电体周围存在电场，电场会对放入其中的哪个物体有力的作用
A．小磁针 B．石块 C．冰块 D．带电小球
7．为监测教室环境中 PM2.5 的浓度，创客社团的四位同学分别设计了如图所示的电路 图，其中电源两端电压保持不变，R1是定值电阻，R2是气敏电阻（阻值随 PM2.5 浓度增大而减小）．现要求 PM2.5 浓度越大，电表的示数就越大，则符合要求的电路图是
A． B．
C． D．
8．水平桌面上放置的两个圆柱形容器中盛有甲和乙两种不同液体，将一支密度计分别放入这两种不同液体种，静止后的情形如图所示，两液面相平．则下列判断正确的是

A．甲液体的密度比乙液体的密度大
B．甲液体对容器底部的压强比乙液体对容器底部的压强小
C．密度计越靠上的刻度，对应的密度值越大
D．密度计在甲液体中受到的浮力比在乙液体中受到的浮力小
9．雷雨天，电闪雷鸣．关于其中物理知识的说法中正确的是
A．堵上耳朵听到雷声变小，这是在传播过程中减弱噪声
B．我们能分辨雷声和雨声，主要是依据它们的响度不同
C．我们先看见是闪电后听到雷声，这表明光比声音传播得快
D．我们听到的雷声震耳欲聋，这表明它是超声波
10．如图，将水加至溢水杯的溢水口处，再将一铁块从液面开始，缓慢、匀速浸入至杯底，排出的水流入右侧烧杯，下列说法错误的是

A．铁块所受的浮力与铁块所处的深度有关，深度越大，所受浮力越大
B．溢出水的重力一定等于该时刻铁块所受的浮力大小
C．浸入过程中，铁块所受拉力始终小于铁块的重力
D．完全浸入后，随着铁块的深度逐渐增大，排出水的重力不变
二、多选题（本大题共3小题，共12分）
11．质量相同的甲、乙两种物质从固态开始加热，它们在相同时间内吸收的热量相等加热时间都为6分钟，它们的温度随时间变化的图象如图所示。由图象可知

A．在3～6min内，甲是固液共存状态
B．甲属于晶体，乙属于非晶体
C．在4～6min内，甲的内能保持不变
D．甲固态时的比热容比乙小
12．小阳用如图甲所示的装置先后两次使木块沿水平方向移动相同的距离，如图乙是木块的路程随时间变化的图象．则下列说法中正确的是

A．木块第一次运动过程中受到的摩擦力较大
B．木块两次运动过程中受到的拉力大小相等
C．在木块运动过程中，若增大拉力，则木块受到的摩擦力将增大
D．若按图丙所示使木块沿水平方向匀速运动，则拉力与摩擦力大小不相等
13．如图所示的甲、乙两个电路中，闭合开关后，输电线因电流过大而燃烧起来．下列说法中正确的是

A．甲电路中各用电器在工作时是互相影响的
B．甲电路中输电线电流过大的原因可能是用电器的总功率过大
C．乙电路中输电线电流过大的原因是短路
D．乙电路中输电线电流过大会烧毁灯泡
三、填空题（本大题共5小题，共10分）
14．中国的茶文化在宋朝时已借助“海上丝绸之路”名扬世界．用热水泡茶时，茶杯温度会升高，其内能是通过_____的方式改变的：茶水散发出清香，这是_____现象．
15．雪在外力挤压下可形成冰，表明雪的密度________（填“大于”、“等于”或“小于”）冰的密度．小丽利用冰的密度，使用如下方法来估测积雪的密度：利用平整地面上的积雪，脚向下用力踩在雪上，形成一个下凹的脚印，然后测量脚印的深度140mm和积雪的深度150mm，就可以估测出积雪的密度______________．
16．如图所示，工人利用动滑轮将沙匀速向上提升2m，已知沙重180N，动滑轮和桶总重重20N，绳重和摩擦均不计。则在此过程中工人做的有用功为_____J，该装置的机械效率为_____%，就如何提高该装置的效率提出一点建议_____。

17．如图所示，温度计的示数为_______℃。

18．我市电力资源丰富，有水力发电、火力发电、风力发电、太阳能发电，其中_____没用到电磁感应原理的是发电；课堂上，同学们一起制作水果电池时，要将多个水果电池串联起来，目的是为了提高水果电池的_____。
四、计算题（本大题共3小题，共29分）
19．某型号汽车发动机的额定功率为4×104W，在水平路面上匀速行驶时受到的阻力是1600N在额定功率下，当汽车匀速直线行驶时，求：发动机所提供的牵引力大小；汽车行驶10min牵引力所做的功；汽车行驶10min行驶的路程。
20．2017年4月16日，国产大飞机C919在上海浦东国际机场4号跑道进行首次高速滑行测试．假如测试当天，C919的总质量为60t，飞机轮与地面的总接触面积2m2，在水平跑道上匀速直线运动的过程中受到的摩擦阻力是飞机总重的0.1倍，g取10N/kg，求：
C919的重力大小；C919静止停放在水平跑道上时对地面的压强大小；C919匀速直线运动的过程中牵引力的大小．
21．如图所示重力不计的轻杆AOB可绕支点O无摩擦转动，当把甲乙两物体如图分别挂在两个端点A、B上时，轻杆恰好在水平位置平衡，此时乙物体刚好完全浸没在装有水的容器里且水未溢出，物体乙未与容器底接触，已知轻杆长2.2m，支点O距端点B的距离为1.2m，物体甲的质量为8.28kg，物体乙的体积为0.001m3.（g=l0N/kg.忽略绳重）求：
甲物体的重力：乙物体受到水的浮力：弹簧测力计的示数：乙物体的密度．
五、作图题（本大题共2小题，共4分）
22．如图，水平皮带传送装置将货物向右匀速传送，请画出货物受到的力的示意图。
（_____）

23．如图所示，一束光沿AO方向从水中射向空气中．画出它的反射光线和折射光线．

六、实验探究题（本大题共3小题，共15分）
24．在观察水沸腾的实验中，根据实验数据绘出如图所示的图象．图象中_____段（选填“AB”或“BC”）表示水沸腾的过程，水的沸点是_____℃，这是由于实验时水面上方的气压_____（选填“高于”或“低于”）1标准大气压．若停止加热，则水_____（选填“能”或“不能”）继续沸腾．

25．在探究“物体动能的大小与哪些因素有关”的实验中，如图所示，让同一铁球从斜面的不同高度静止释放，撞击同一木块．请回答下列问题：

（1）该实验的目的是研究_____（选填“铁球”或“木块”）的动能大小与的_____关系；
（2）通过观察_____可以判断铁球动能的大小，从而得出_____的结论；
（3）木块被撞击后将沿水平面做_____，它最终会停下，是由于_____的缘故；在此过程中，木块受到的摩擦阻力对木块做功的功率将_____（选填“变大”、“变小”或“不变”）．若水平面光滑，木块被撞后将_____．
26．在测量电阻的实验中，用两节干电池作为电源，待测电阻的阻值约为6Ω。

（1）在实物电路图中，用“×”打在错误连线上，并用笔画线代替导线改正错误连线。
（________）
（2）闭合开关前，滑动变阻器的滑片应移动到______（填“左”或“右”）端。实验中滑动变阻器除了保护电路外，主要作用是__________。
（3）某次测量的电压表和电流表的示数如图所示，此时测量的待测电阻R=____Ω。
（4）实验中其中一组同学发现，在调节滑动变阻器的过程中，电流表示数增大，而电压表示数减小，你认为出现的问题是__________。
（5）通常在使用电压表时认为其电阻无穷大，不考虑电压表中流过的电流；在使用电流表时认为其电阻为零，不考虑电流表两端分得的电压。在用电压表、电流表测量电阻有如下图所示的两种测量电阻的连接方式，若电压表的电阻不是很大，电流表电阻不是很小，你认为图____中测量出的电阻值比真实值偏大。

（6）若想利用该装置继续探究电流跟电阻的关系，还需要添加的器材是________。
参考答案

一、单选题（本大题共10小题，共30分）
1、B
【解析】
A图中的开关S1控制整个电路，故不符合题意；B图中两个电阻并联，两个开关各控制一个电阻，并且符合题目中所描述的所有内容，故符合题意；C图中的开关S1控制整个电路，故不符合题意；D图中的开关S1控制整个电路，故不符合题意；故应选B．
2、C
【解析】
A．给手机电池充电时，手机电池相当于用电器，将电能转化为化学能储存起来，故A错误；
B．发电机是根据电磁感应现象来制成的，即导体在磁场中做切割磁感线运动时，导体中就会产生感应电流，所以发电机工作：机械能转化为电能，故B错误；
C．干电池是电源，电源供电时，储存在电源中的化学能转变为电能供给外部电路，故C正确；
D．我们用双手互相摩擦时，需要克服双手之间的摩擦力，这是克服摩擦做功，使双手内能增加，温度升高，将机械能转化为了内能，故D错误．故答案为C．
3、A
【解析】
根据串联电路电流特点，在串联电路中各处电流均相等，所以电流之比是1:1；串联电阻电压特点，电压之比等于电阻之比，所以是5:3，故选A．
4、C
【解析】
由电路图知，灯泡L与滑动变阻器R串联，电压表测L两端电压，电流表测电路中电流，小灯泡的额定电压为2.5V，由图象可知此时通过灯泡的电流为0.4A，所以小灯泡的额定功率：P额 =U额 I=2.5V×0.4A=1W，故A错误；由I=U/R可得，灯泡正常工作时的电阻：RL =U额/I=2.5V/0.4A=6.25Ω，故B错误；电源电压一定，由I=U/R可知，当变阻器连入电路的阻值最大时，电路中电流最小；由图象知电路的最小电流为0.1A，此时灯泡两端电压为0.5V；电路的最大总电阻：R总最大=UI最小=4.5V/0.1A=45Ω，此时灯泡的电阻：RL =UL/I最小=0.5V/0.1A=5Ω，滑动变阻器的最大阻值：R滑最大 =R总最大-RL =45Ω-5Ω=40Ω，故C正确；由P=UI可得电路消耗的最小功率：P总最小 =U总 I最小 =4.5V×0.1A=0.45W，故D错误，故选C．
5、B
【解析】
根据题中“汽车受到的牵引力的平衡力是”可知，本题考查平衡力的判定。根据二力平衡的条件，逐项进行分析判断。
【详解】
A．汽车受到的重力方向竖直向下，和汽车受到的牵引力不在同一直线上，不是一对平衡力，故A错误；
B．因为汽车在水平公路上匀速行驶，处于平衡状态，汽车受到的阻力和汽车受到的牵引力，大小相等、方向相反、作用在同一条直线上、作用在同一物体上，是一对平衡力，故B正确；
C．汽车受到的支持力，方向竖直向上，和汽车受到的牵引力不在同一直线上，不是一对平衡力，故C错误；
D．汽车对路面的压力垂直路面向下，和汽车受到的牵引力不在同一直线上，不是一对平衡力，故D错误；
6、D
【解析】
带电体周围存在电场，由题意类比可知，电场会对放入其中的带电物体有力的作用；故ABC错误；D正确；
7、C
【解析】
A．由电路图可知，气敏电阻R2与定值电阻R1串联，电压表测电源的电压，因电源的电压不变，所以PM2.5浓度变化时电压表的示数不变，故A不符合题意；
B．由电路图可知，气敏电阻R2与定值电阻R1串联，电压表测气敏电阻R2的电压，当PM2.5浓度越大时，气敏电阻R2的阻值减小，电路中的总电阻减小，由可知，电路中的电流增大，由可知，R1两端的电压增大，因串联电路中总电压等于各分电压之和，所以R2两端的电压减小，即电压表的示数减小，故B不符合题意；
C．由电路图知，两电阻并联，电流表测通过气敏电阻R2的电流；由并联电路的电压特点可知，两电阻两端的电压与电源电压相等且保持不变，当PM2.5浓度越大时，气敏电阻R2的阻值减小，由可知，通过R2的电流变大，即电流表示数变大，故C符合题意；
D．由电路图知，两电阻并联，电流表测通过R1的电流，并联电路中各支路间互不影响，所以R2的阻值变化不影响通过R1的电流，即电流表的示数不变，故D不符合题意．
故选C．
本题考查了串联和并联电路的特点以及欧姆定律的应用，分清电路的连接方式和电表所测的电路元件是关键．
8、A
【解析】
AD、同一支密度计放在甲、乙两种液体中都漂浮，则，即：密度计在甲、乙两种液体中受到的浮力都等于密度计的重力G，故D错误；
由图知密度计排开液体的体积，且，根据可得，则，故A正确；
B、由图可知两液体液面相平，，甲液体对容器底部的压强比乙液体对容器底部的压强大，故B错误；
C、密度计浸入液体的深度越小，说明液体的密度越大，即密度计越靠近上方的刻度，其相应的密度数值越小，故C错误．
9、C
【解析】
A.堵上耳朵听到雷声变小，这是在人耳处减弱噪声，故A错误；
B.我们能分辨雷声和雨声，主要是依据它们的音色不同，故B错误；
C.因为光的传播速度远远高于声音的传播速度，所以雷雨天总是先看见闪电，后听到雷声，故C正确；
D.我们听到的雷声是可听声，超声波的频率高于人耳的听觉范围，人耳是听不到的，故D错误．
10、A
【解析】
A．铁块完全浸没后，深度增大，排开水的体积不变，根据F浮=ρ液gV排可知铁块受到的浮力不变，铁块所受的浮力与深度无关，故A错误，符合题意；
B．根据阿基米德原理可得铁块所受的浮力大小等于溢出水的重力，故B正确，不符合题意；
C．浸入过程中，排开水的体积变大，浮力变大，由铁块受到的拉力F=G-F浮得到拉力F变小，拉力小于重力，故C正确，不符合题意；
D．完全浸入后，随着铁块的深度逐渐增大，排开水的体积不变，铁块受到的浮力不变，根据阿基米德原理可知排开水的重力不变，故D正确，不符合题意。

二、多选题（本大题共3小题，共12分）
11、AD
【解析】
根据题意可知，质量相同的甲、乙两种物质从固态开始加热，它们在相同时间内吸收的热量相等；
A、由图象可知，甲物质的温度到达50℃后不再升高，则甲为晶体；在3～6min内，甲处于熔化过程中，为固液共存态，故A正确；
B、晶体有固定的熔化温度，而非晶体没有，由A项分析可知甲为晶体；虽然乙物质的温度逐渐升高，但乙可能是还未达到熔化温度，不能确定其一定是非晶体，故B错误；
C、在4～6min内，甲吸收热量，内能增加，故C错误；
D、烧杯内物质在相同时间内吸收的热量相同，由图象可知，在0～3min内甲升高的温度为△t甲＝30℃，乙升高的温度为△t乙＝20℃，所以△t甲＞△t乙；根据Q吸＝cm△t可知，当吸收的热量和质量都相同时，△t越大、比热容c就越小，所以甲固态时的比热容比乙小，故D正确。
12、BD
【解析】
ABC．由已图可以看出两次均是匀速直线运动，因此两次情况下都是拉力等于摩擦力．摩擦力只与物体的重力和摩擦面的表面粗糙度有关，故两次的摩擦力相等，拉力相等，故B正确，A错误；
C．在木块运动过程中，若增大拉力，木块受到的摩擦力不变，木块受力不平衡，故C错误；D若按如图丙所示使木块沿水平方向匀速运动，拉力与摩擦力不在同一直线上，不是平衡力，大小不相等，故D正确．
13、BC
【解析】
家庭电路中电流过大的原因有两种，一是用电器短路，二是用电器总功率过大．
【详解】
家庭电流中电流过大的原因有：短路和总功率过大，
图甲：用电器并联，总功率等于各个用电器功率之和，并联的用电器越多，总功率越大，则电流会过大；故B正确；
并联时，用电器之间互不影响，故A错误；
图乙：金属丝将火线和零线接通，造成短路，电流直接通过导线，由于导线电阻很小，导致电流过大，故C正确；
当短路时，电流不会流经灯泡，灯不会烧坏，故D错误．
故选BC．

三、填空题（本大题共5小题，共10分）
14、热传递 扩散
【解析】
用热水泡茶时，茶杯接触热水，热量从水传递给茶杯，茶杯温度会升高，其内能是通过热传递的方式改变的；茶水散发出清香，是因为茶叶的香味分子在空气中永不停息地做无规则运动，这属于扩散现象．
15、小于 0.9g/cm3×
【解析】
雪在外力挤压下里面的空气被排出，剩下的就是冰，同样质量的雪和冰，由于雪里还有一定体积的空气，所以，体积一定比冰大一些，所以由ρ=可知ρ雪<ρ冰.;
根据公式ρ=mV,由于脚用力踩在雪上,所以脚踩住的雪部分被压实(我们把这部分压实层近视看成冰层)
设脚印的面积为s,深度t1,积雪厚度t2.冰层厚度=积雪厚度与脚印深度之差=t2−t1,冰的密度0.9g/cm3,脚印面积部分的积雪在脚踩压前后的质量相同，设雪的密度ρ
故有ρst2=0.9g/cm3×s×(t2−t1),可得雪的密度ρ=0.9g/cm3×.
16、360 90 增加物体的重
【解析】
试题分析：（1）动滑轮可看做是绳子股数为2的滑轮组，绳重和摩擦均不计时，
工人做的有用功：，
绳子末端的拉力，工人做总功：，
该装置的机械效率；
（2）在提升的重物相同时，可以减小动滑轮的重力、减轻桶重或加润滑油，提高机械效率；
在机械装置不变时，可以增加提起的沙子的重，提高机械效率．
考点：功的计算；功的计算；机械效率的计算．
点评：本题考查了功、机械效率的计算和提高机械效率的方法，关键是能体会清楚有用功、额外功、总功的含义。
17、36
【解析】
图中所示的温度计的刻度是越往上示数越大，因此对应的温度是零摄氏度以上的温度值，分度值为1℃，因此图中的温度计示数为36℃。
18、太阳能 电压
【解析】
电磁感应；电压
据课本可知，水力发电、火力发电、风力发电都是利用电磁感应现象；而太阳能发电是力光电效应的原理；据串联电路中，各部分电压之和等于总电压，故课堂上，同学们一起制作水果电池时，要将多个水果电池串联起来，目的是为了提高水果电池的电压。

四、计算题（本大题共3小题，共29分）
19、（1）1600N；（2）2.4×107J；（3）1.5×104m。
【解析】
（1）因为汽车在水平路面匀速行驶，受到的牵引力和阻力是一对平衡力，所以，发动机所提供的牵引力：F＝f＝1600N；
（2）行驶时间t＝10min＝600s，汽车牵引力所做的功：
W＝Pt＝4×104W×600s＝2.4×107J；
（3）由W＝Fs得，汽车行驶的路程：。
答：（1）发动机所提供的牵引力大小为1600N；
（2）汽车行驶10min牵引力所做的功为2.4×107J；
（3）汽车行驶10min行驶的路程为1.5×104m。
20、6×105N 3×105Pa 6×104N
【解析】
（1）C919的重力大小为：

（2）C919静止停放在水平跑道上时对地面的压强大小为：

（3）C919匀速直线运动时，牵引力与摩擦阻力是一对平衡力，过程中牵引力的大小为：

21、见解析所示
【解析】
（1）因为物体甲的质量是：
m=8.28kg，
所以甲物体的重力是：
G甲=m甲g=8.28kg×10N/kg=82.8N；
（2）因为物体乙的体积为0.001m3，且乙物体刚好完全浸没在装有水的容器里，所以，乙物体受到水的浮力是：
F浮乙=ρ水gV排 =1.0×103 kg/m3 ×10N/kg×0.001m3 =10N；
（3）由杠杆的平衡条件FA •OA=FB •OB知道，弹簧测力计的示数是：
FB =FA×OA/OB=GA×OA/OB=82.8N×(2.2m−1.2m)/1.2m=69N
（4）根据力的平衡条件知道，乙受到的重力、浮力与拉力的关系是：
G乙=F浮+FB =10N+69N=79N；
所以，乙的质量是：
m乙=G乙/g=79N/10N/kg=7.9kg；
故乙的密度是：
ρ乙=m乙/V乙=7.9kg/0.001m3=7.9×103 kg/m3
本题是一道力学综合题，涉及的知识点较多，考查了重力、浮力、密度、平衡力的计算，难度不大．

五、作图题（本大题共2小题，共4分）
22、
【解析】
物体的平衡状态是指物体处于静止状态或匀速直线运动状态，处于平衡态的物体在某一方向上受平衡力的作用或者不受外力的作用。货物随传送带一起沿水平方向向右做匀速运动，则货物在水平方向上不受外力的作用，在竖直方向上物体处于静止状态，则物体受平衡力的作用，即物体的重力和传送带对物体的支持力是一对平衡力。如下图所示：

23、
【解析】
首先画出法线，在发生反射时，反射角等于入射角；光从水中斜射入空气中，折射角大于入射角，折射光线远离法线．故答案为

六、实验探究题（本大题共3小题，共15分）
24、BC 99 低于 不能
【解析】
分析：（1）液体沸腾时的温度叫沸点．并且液体的沸点受水面上方大气压强的影响，压强越大，沸点越高；压强越小，沸点越低．
（2）水沸腾的条件达到沸点、吸热热量．
解答：（1）沸腾时的温度叫沸点．从图中可以看出，水的沸点为99℃．BC段吸收热量，温度不变，故BC段表示水沸腾的过程；水在1标准大气压下的沸点为100℃，当水面上方大气压强低于1标准大气压时，水的沸点就会降低，即沸点低于100℃；
（2）在水沸腾过程中，若停止加热，水不能继续沸腾，说明水在沸腾过程中需要吸热．
故答案为BC；99；低于；不能．
【点睛】此题是观察水的沸腾实验，考查了水沸腾时的特点及沸点的概念，同时考查了沸点与气压之间的关系，是一道基础性题目．
25、铁球 速度 木块被撞击后运动的距离 在质量一定时，速度越大，动能越大 减速运动 摩擦力 变小 做匀速直线运动
【解析】
（1）实验中研究的是影响铁球的动能大小的因素，让同一铁球沿斜面的不同高度由静止释放，撞击同一木块，这样控制了质量相同，而探究物体的动能与速度的关系；
（2）在同一平面上，木块通过的距离越大，说明木块获得的初速度越大，所以，通过木块被撞击后移动距离的大小可以间接判断物体动能的大小，由此得出的结论是：在质量一定时，速度越大，动能越大；
（3）木块被撞击后将沿水平面做减速运动，并最终会停下，是由于受到的摩擦力改变了木块的运动状态；在此过程中，木由于木块对水平面的压力不变、接触面的粗糙程度不变，所以，木块受到的摩擦力大小不变，但由于速度减小，由P=fv知道，木块受到的摩擦阻力对木块做功的功率将变小．若水平面光滑，木块则不受摩擦力，木块被撞后将做匀速直线运动．
26、 右 改变被测电阻中的电流和两端电压，以取得多组数据 5 电压表并联在滑动变阻器两端 甲 不同阻值的定值电阻
【解析】
（1）由原电路知道，电流表与电阻并联，电压表串联在电路中是错误的，电压表应与电阻并联，电流表与电阻串联，故修改电路如下所示：

（2）为了保护电路，闭合开关前，滑动变阻器的滑片应移动到阻值最大处，即右端；实验中为减小误差，需要多次测量取平均值，所以滑动变阻器的另一作用是：改变被测电阻中的电流和两端电压，以取得多组数据；
（3）由电压表和电流表的示数知道，电压表选用小量程，分度值为0.1V，电压为1.5V，电流表选用小量程，分度值为0.02A，电流为0.3A，由欧姆定律知道，此时测量的待测电阻是： =5Ω；
（4）实验中若在调节滑动变阻器的过程中，若电流表示数增大，则由欧姆定律U=IR知道，电阻的电压变大，由串联电路电压的规律知道，此时变阻器的电压变小，又因为电压表示数减小，所以出现的问题是：电压表并联在滑动变阻器两端；
（5）图甲中电压表测电流与电阻的总电压，根据串联电路电压的规律，电压表示数大于电阻的实际电压，而电流表测量的电流是准确的，由欧姆定律，测量出的电阻值比真实值偏大；图乙中，电压表与电阻并联，电压表测量的电压是准确的，由并联电路电流的规律，电流表示数大于R的实际电流，由欧姆定律，测量出的电阻值比真实值偏小，测量出的电阻值比真实值偏大的是图甲的连接方式；
（6）若探究电流跟电阻的关系，为得出普遍性的规律，要多次测量，还需要添加的器材是：不同阻值的定值电阻。
