2025年广东省湛江市雷州市全国卷Ⅰ物理试题物理中考模拟题解析（精编版）
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单选题（本大题共10小题，共30分）
1．下列现象叙述正确的是
A．蜡烛燃烧流出烛“泪”是液化现象
B．小明从电冰箱的冷冻室拿出一块猪肉解冻，一会儿小明发现肉上起了一些白霜，这是凝华现象
C．加油站要求“禁打手机”“熄火加油”，这样要求是为了防止火花点燃汽油引发火灾，因为在常温下汽油容易升华
D．刚买的冰棒周围还冒着“白烟”，这“白烟”是空气中的水蒸气凝固形成的
2．小明用两个完全相同的滑轮组成不同的滑轮组（如图所示），分别将同一物体匀速提高到相同高度，拉力分别是F1和F2，滑轮组的机械效率分别为η1、η2。下列关系正确的是（忽略绳重及摩擦）（ ）

A．F1＞F2，η1=η2 B．F1＞F2，η1＞η2
C．F1＜F2，η1=η2 D．F1＜F2，η1＞η2
3．下列现象属于扩散现象的是
A．春天，柳絮飞扬 B．夏天，荷花飘香
C．秋天，浓雾漫天 D．冬天，pm2.5超标
4．如图所示，放在水平桌面上的物块用细线通过定滑轮与沙桶相连，当沙桶与沙的总质量为m时，物块恰好做匀速直线运动（忽略细线与滑轮之间的摩擦）．以下说法正确的是

A．物块受到的滑动摩擦力大小为mg
B．物块的重力与它对桌面的压力是一对平衡力
C．继续向沙桶中加入沙子，物块运动加快，物块的惯性也变大
D．物块匀速运动过程中，沙桶与沙下降时的重力势能减小，动能增大

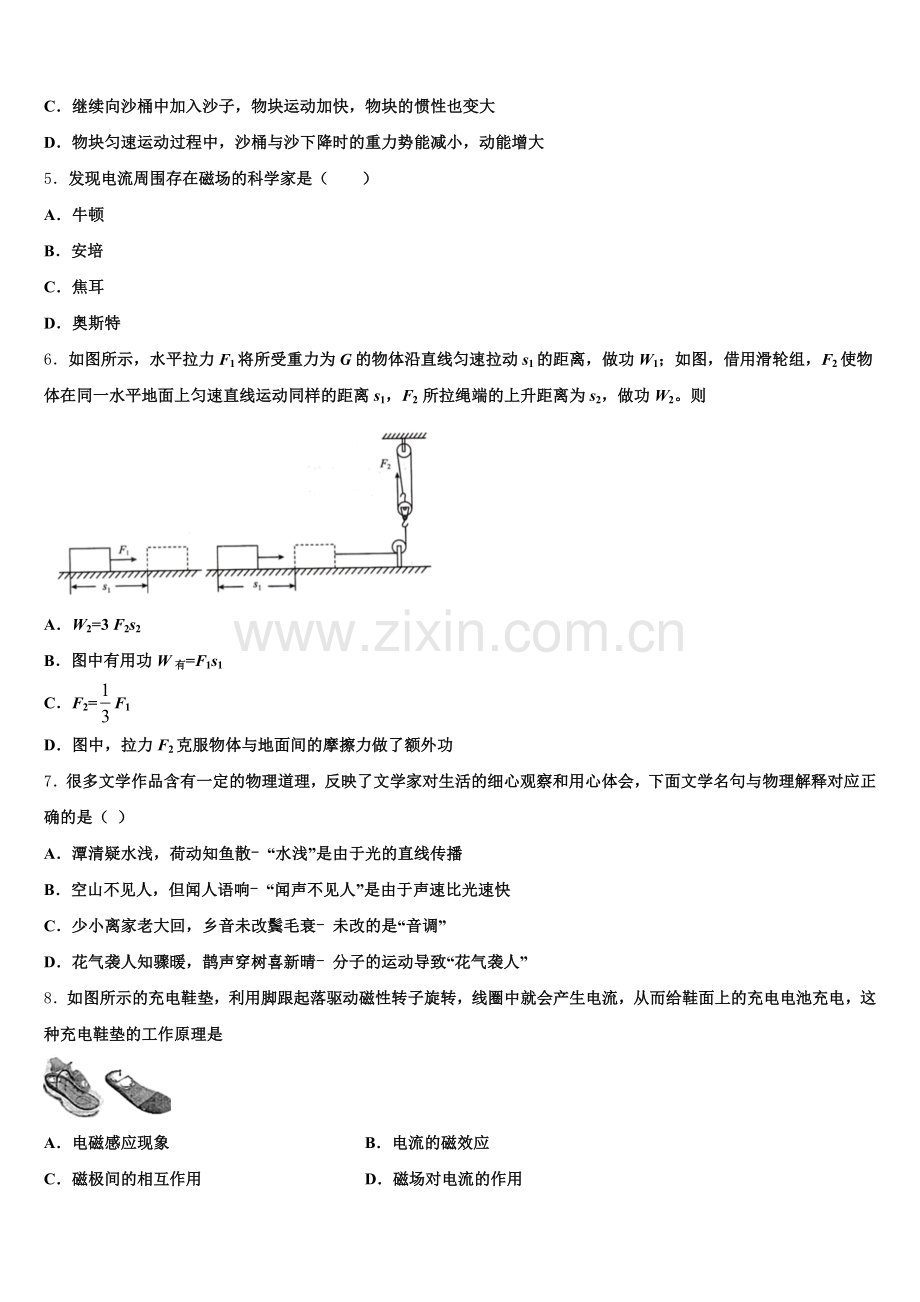

5．发现电流周围存在磁场的科学家是（　　）
A．牛顿
B．安培
C．焦耳
D．奥斯特
6．如图所示，水平拉力F1将所受重力为G的物体沿直线匀速拉动s1的距离，做功W1；如图，借用滑轮组，F2使物体在同一水平地面上匀速直线运动同样的距离s1，F2 所拉绳端的上升距离为s2，做功W2。则

A．W2=3 F2s2
B．图中有用功W有=F1s1
C．F2=F1
D．图中，拉力F2克服物体与地面间的摩擦力做了额外功
7．很多文学作品含有一定的物理道理，反映了文学家对生活的细心观察和用心体会，下面文学名句与物理解释对应正确的是（ ）
A．潭清疑水浅，荷动知鱼散﹣“水浅”是由于光的直线传播
B．空山不见人，但闻人语响﹣“闻声不见人”是由于声速比光速快
C．少小离家老大回，乡音未改鬓毛衰﹣未改的是“音调”
D．花气袭人知骤暖，鹊声穿树喜新晴﹣分子的运动导致“花气袭人”
8．如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线圈中就会产生电流，从而给鞋面上的充电电池充电，这种充电鞋垫的工作原理是

A．电磁感应现象 B．电流的磁效应
C．磁极间的相互作用 D．磁场对电流的作用
9．一本物理书放在水平桌面上处于静止状态，下列各对力中属于一对平衡力的是
A．书对桌面的压力和桌面对书的支持力
B．书受到的重力和书对桌面的压力
C．课桌受到的重力和桌面对书的支持力
D．书受到的重力和桌面对书的支持力
10．关于压强和浮力知识的应用，下列选项中正确的是
A．用注射器推药液是利用大气压强
B．水坝的下部总要比上部宽些，以便承受更大的水压
C．潜入水中的潜水艇，潜水越深，所受的压强和浮力就越大
D．用密度计测量不同液体的密度时，它所受到的浮力是不同的
二、多选题（本大题共3小题，共12分）
11．在相同的水平地面上，用水平力F匀速推动重为G的箱子，移动距离S．下列说法正确的是
A．箱子受到的推力和摩擦力是一对平衡力
B．在此过程中重力做功为Gs
C．若撤去推力，箱子仍向前滑行，则滑行过程中摩擦力小于F
D．若水平推力改为2F，仍使箱子移动距离s，则推力做功为2Fs
12．如图所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图所示．则下列判断正确的是( )

A．变阻器滑片在中点时，电流表示数为0.3 A
B．电源电压为10V
C．定值电阻R1的阻值为20Ω
D．滑动变阻器R2的阻值变化范围为0～20Ω
13．下列说法中不正确的是
A．材料根据导电性能可分为导体，半导体，绝缘体三大类
B．根据能量守恒定律可知，能量的转化和转移没有方向性
C．发电机是利用电磁感应现象制成的，工作时将电能转化为机械能
D．“北斗”卫星是中国自行研制的通信系统，该系统在传递信息过程中主要依靠电磁波
三、填空题（本大题共5小题，共10分）
14．一块重为30牛，体积为2×10-3米3的金属块，用细绳拉着浸没在水中，如图所示，金属块受到浮力的大小为_____牛，所受重力与拉力的合力方向为_____．现将金属块从图中位置缓慢拉至刚好离开水面的过程，金属块所受的拉力F_____（选填“变大”、“不变”或“变小”）．

15．电视机遥控器是通过出_____（选填“红外线”或“紫外线”）来实现遥控、彩虹是由光的_____现象来形成的，小孔成像的原理是_____
16．如图所示，电阻箱的示数为___________Ω。

17．如图所示电路，电源电压不变，R1是定值电阻，R2是最大阻值为50Ω的滑动变阻器．闭合开关，R2的滑片从最右端移动到最左端．当滑片位于最左端时，电流表的示数为为0.6A，电压表的示数为为6V．则（1）电阻R1的阻值为____Ω；（2）R2的滑片置于最右端时，通电1min，R2产生的热量为_____J；（3）R2的滑片从最右端移动到最左端的过程中，电压表的示数变化了___V，R2的最大功率为_____W．

18．党的十九大报告中指出“绿水青山就是金山银山”，倡导保护环境。如图风电项目的推广实现了将风能转化为电能，风能这种绿色能源是_____（选填“可再生”或“不可再生”）能源。在天然气、核能、太阳能、电能这些能源中，属于二次能源的是_____。

四、计算题（本大题共3小题，共29分）
19．圆柱形容器的底面积为500cm2，曾有深度为8cm的水．现将一质量为1.8kg，高为20cm，底面积为100cm2的长方体木块放入容器中，液面上升了2cm．如图所示（圆柱形容器无限高）．求：

（1）容器底受到水的压强；
（2）缓慢向容器中加水，至少再加入多少kg水，才能使木块对容器底的压强为零？（取g=10N/kg，ρ水=1×103kg/m3）
20．如图是我国新型气垫登陆船，该船满载后的总重力为1.6×106N．
一艘满载的气垫船停在水平地面上时，与地面间的总接触面积为80m2，那么它对地面的压强为多少？气垫船入水后，启动柴油发动机，通过向下喷气将船身匀速抬高2.15m，若柴油机的效率为32%，则抬高一次需要消耗多少千克的柴油？（柴油的热值q柴油＝4.3×107J/kg）气垫船以30m/s的速度匀速直线运动600s时，若受到的阻力始终为7.2×104N，那么推力做的功是多少？功率为多少？
21．步行是一种简易方便的健身运动，人正常步行时，步距（指步行一步的距离）变化不大，步距还可作为身体上的一把“尺子”．小东测出自己的步距为0.5m，他正常步行1min走了180步．小东根据自己的腿长和步距画出了如图所示的步行示意图，对步行时重心的变化进行了分析，当两脚一前一后着地时重心降低，而单脚着地迈步时重心升高，因此每走一步都要克服重力做功．（已知小东的腿长是65cm，质量是50kg）（g取10N/kg）求：
小东正常步行的速度是多少？小东每走一步克服重力所做的功是多少？小东正常步行克服重力做功的功率是多少？
五、作图题（本大题共2小题，共4分）
22．如图所示，质量为0.5kg的小球静止在水平面上，请在图中画出小球受力的示意图。
（_____）

23．一根绳子系着一个泡沫小球，悬挂在一个带电体A右边，小球静止时与带电体A等高且不接触．请画出小球受力示意图．

六、实验探究题（本大题共3小题，共15分）
24．在探究“产生感应电流的条件”实验中：

(1)实验中观察________来判断电路中是否有感应电流．
(2)闭合开关，若导体AB不动，左右移动磁体，电路中______(填“有”或“无”)感应电流．
(3)该实验的结论是：闭合电路的一部分导体，在磁场中做________运动时，导体中就会产生感应电流．
(4)如果将小量程电流表换成________，可以探究磁场对通电导体的作用．
25．小明同学在利用光具座“探究凸透镜成像规律”的实验中：

（1）元件摆放位置如图所示，在光屏中心呈现出清晰的烛焰的像，由此可知透镜焦距为________cm；
（2）保持透镜和光屏的位置不变，把蜡烛放在刻度尺的15cm处，可在蜡烛和凸透镜间合适位置添加一个焦距恰当的______透镜，仍能在光屏上承接到烛焰清晰的像；若不添加透镜，适当向______（ 填“左”或“右”）移动光屏可承接一个倒立的、______的实像；生活中的________就是利用这个原理制成的。
（3）在实验中，蜡烛因燃烧变短，要使像仍能够成在光屏的中央，应将凸透镜向_______（填“上”或“下”）调整。
26．小华利用如图甲所示的电路探究“电流与电阻的关系”。已知电源电压U为6V且保持不变，实验用到的电阻R的阻值分别为25Ω、20Ω、15Ω、10Ω，滑动变阻器的规格为“0~50Ω”。
（1）请根据图甲，用笔画线代替导线将图乙所示的实物电路连接完整；
（_____）

（2）为完成整个实验，应利用滑动变阻器控制R两端的电压至少保持_____V不变。
（3）连好电路后闭合开关，发现电流表和电压表在电路中位置颠倒，则闭合开关后，电流表________示数，电压表________示数；（选填“有”或“没有”）
（4）完成上述实验后，小明又利用上述器材重新设计了电路（增加了一个开关）如图丙，测量另一只小灯泡的额定功率，已知这只小灯泡正常工作的电流为I1．请完成实验步骤：
①只闭合开关S1，移动滑动变阻器R2的滑片，____________；
②只闭合开关S2，___________，读出电流表的示数为I2；
③则小灯泡的额定功率表达式为P额=_____________．
参考答案

一、单选题（本大题共10小题，共30分）
1、B
【解析】
A. 蜡烛燃烧流出烛泪固体熔化成液体出现的现象，是熔化现象，故错误；
B. 从电冰箱的冷冻室拿出一块猪肉解冻，一会儿发现肉上起了一些白箱，是因为空气中的水蒸气遇到温度低的冻肉时，在其表面凝华形成的小冰晶，是凝华现象，故正确；
C. 常温下汽油容易汽化为气态，弥漫在空气中，汽油的着火点很低，使用手机和汽车工作状态下产生的火花很可能引燃，引起火灾，故错误；
D. 刚买的冰棒周围还冒着白烟，这白烟是空气中的水蒸气液化形成的，故错误。
2、A
【解析】
忽略绳重及摩擦时，如左图两段绳子承重，所以；
右图三段绳子承重，所以；
所以；
忽略绳重及摩擦时，机械效率为：；
所以两次做功的效率相等。
3、B
【解析】
不同的物质在相互接触时，物质的分子互相进入对方的现象就叫扩散现象；扩散现象表明分子不停地进行无规则运动．
【详解】
A、柳絮飞扬，属于机械运动，不是分子运动，故A不符合题意；
B、荷花飘香，荷花中具有香味的物质的分子不断运动，属于分子运动的结果，属于扩散现象，故B符合题意；
C、浓雾漫天，属于机械运动，不是分子运动，故C不符合题意；
D、冬天，pm2.5超标，属于固体颗粒的运动，不是分子运动的结果，故D不符合题意．
故选B．
4、A
【解析】
A、沙桶与沙的总重力为G＝mg，使用定滑轮不能改变力的大小（忽略细线与滑轮之间的摩擦），则物块受到的拉力大小为mg；因为物块做匀速直线运动，拉力和滑动摩擦力是一对平衡力，所以滑动摩擦力的大小为mg，故A正确；
B、物块的重力与它对桌面的压力没有作用在同一个物体上，不是一对平衡力，故B错误；
C、继续向沙桶中加入沙子，物块运动加快，但物块的质量不变，惯性不变，故C错误；
D、沙桶匀速下降的过程中，质量不变，高度减小，所以重力势能减小，但速度不变，动能不变，因此不是重力势能转化为动能，故D错误．
5、D
【解析】
根据物理学史知识、物理学家对物理学的主要贡献，分析解答此题．
【详解】
A、牛顿在力学中的贡献非常大，其发现并总结了牛顿第一运动定律，故A不符合题意；
B、安培发现了安培定则，故B不符合题意；
C、焦耳发现了焦耳定律，故C不符合题意；
D、1820年，丹麦物理学家奥斯特发现了电流的磁效应，发现电流周围存在磁场，故D符合题意．
多了解物理学史对培养我们学习物理的兴趣是有帮助的，所以考试中也时有涉及，在学习中应注意．
6、B
【解析】
A．滑轮组的动滑轮绕3段绳，绳子自由端移动的距离s2=3s1，W2= F2s2=F2×3s1=3F2s1，故A错误；
B．图中有用功为直接用F1将物体沿直线匀速拉动s1的距离做的功，W有=F1s1，故B正确；
C．考虑到滑轮重和摩擦，F2＞F1，故C错误；
D．图中拉力F2做的额外功包括克服动滑轮做的功和绳重及摩擦做的功，故D错误。
7、D
【解析】
试题分析：潭清疑水浅，是由于光从水中射入空气中，在水面处发生光的折射而产生的现象，故A错误；声波遇到障碍物或小孔后通过散射继续传播的现象叫做波的衍射，“空山不见人，但闻人语响”是声波的衍射现象，故B错误；古诗“少小离家老大回，乡音无改鬓毛衰．”中的“乡音无改”是指音色未变，故C错误；天气突然变暖，空气温度升高，花朵分泌的芳香油分子在空中做无规则运动的速度加快，分子的扩散加快，从而使人可以闻到浓浓的花香，故D正确；故应选D．
【考点定位】光现象；声现象；分子动理论
8、A
【解析】
脚跟起落驱动磁性转子旋转，线圈中就会产生电流，这是电磁感应现象，故A正确，BCD错误．
9、D
【解析】
根据题中“下列各对力中属于一对平衡力的是……”可知，本题考查平衡力的判断。根据作用在同一物体上的两个力，大小相等、方向相反、作用在一条直线上，即二力平衡条件进行分析判断
【详解】
A、书对桌面的压力和桌面对书的支持力，这两个力作用在两个物体上，是相互作用力，不是平衡力，不符合题意。
B、书受到的重力和书对桌面的压力，这两个力作用在两个物体上，不是平衡力，不符合题意。
C、课桌受到的重力和桌面对书的支持力，这两个力作用在两个物体上，不是平衡力，不符合题意。
D、书受到的重力和桌面对书的支持力满足平衡力的四个条件，是平衡力，符合题意。
10、B
【解析】
A．用注射器吸药液是利用大气压强，故A错误；
B．根据可知，在同种液体中，深度越大，压强越大，所以水坝的下部总要比上部宽些，以便承受更大的水压，故B正确；
C．根据可知，潜入水中的潜水艇，潜水越深，所受的压强越大，根据可知，排开水的体积不变，所以浮力不变，故C错误；
D．密度计利用漂浮时，浮力等于重的原理，所以用密度计测量不同液体的密度时，它所受到的浮力是相等的，故D错误；
故选B。

二、多选题（本大题共3小题，共12分）
11、AD
【解析】
（1）二力平衡的条件：作用在同一物体的两个力，大小相等、方向相反、作用在同一直线上；（2）做功必须符合两个必要条件：一是作用在物体上的力，二是物体在力的方向上通过的距离；（3）滑动摩擦力大小与压力和接触面粗糙程度有关；（4）根据功的公式分析。
【详解】
A、在水平地面上匀速推动箱子，则箱子所受的推力和摩擦力是一对平衡力，大小相等，即f＝F，故A正确；
B、箱子在水平地面上运动，在重力方向上没有通过距离，所以重力不做功，故B错误；
C、若撤去推力，箱子仍向前滑行，压力和接触面的粗糙程度没有改变，摩擦力大小不变，仍然等于F，故C错误；
D、若水平推力改为2F，仍使箱子移动距离s，则推力做功为：W＝2Fs，故D正确。
故选：AD。
12、AD
【解析】
从“U-I”关系图像可以看出，甲为滑动变阻器的U-I关系图像，因为最后电压变为0V，此时滑动变阻器的电阻为0Ω，乙为电阻R1的图像，当滑动变阻器的阻值最大时，两电阻串联，电路中的电流最小，由图可知，此时电路中的电流I=0.2A，电阻R1的电压U1=2V，滑动变阻器两端的电压U2=4V，因串联电路总电压等于各支路电压之和，所以，电源电压为U=U1+U2=2V+4V=6V．定值电阻R1的阻值为 ．滑动变阻器的阻值最大为，即R2的阻值变化范围为0～20Ω．因为串联电路中总电阻等于各分电阻之和，所以，变阻器滑片在中点时，电流表示数 ．
13、BC
【解析】
A、根据材料的导电性能，材料可分为导体、半导体和绝缘体三大类，故A正确；
B、热量可以自发地从高温物体传递给低温物体，但却不能自发地从低温物体传递到高温物体，若能从低温物体传递到高温物体，必须依靠外界的帮助，则说明能量的转化或转移具有方向性，故B错误；
C、发电机的原理是电磁感应现象，工作时其能量转化是机械能转化为电能，故C错误；
D、卫星通信是利用电磁波来传递信息的，故D正确．

三、填空题（本大题共5小题，共10分）
14、19.6 竖直向上 变大
【解析】
∵金属块浸没在水中，∴V排=V=2×10−3m3，F浮=ρ水gV排=1×103kg/m3×9.8N/kg×2×10−3m3=19.6N，
所受重力与拉力的合力为浮力，即浮力的方向竖直向上．
现将金属块从图中位置缓慢拉至刚好离开水面的过程，排开水的体积越来越小，物体所受的浮力变小，则拉力变大．
15、红外线 色散 光的直线传播
【解析】
电视机的遥控器可以发射一种不可见光，这种不可见光是红外线，通过红外线来实现遥控；
下雨后空气中有水汽或者小水滴，它们的效果相当于很多小的三棱镜，阳光通过它们时，就会发生色散现象，将白光分解成七色光，就是我们看到的彩虹；
因在同一种均匀介质中光沿直线传播，所以光线穿过小孔时光源上下部分交换，但成像形状不变，像与光源形状相同．
16、5687
【解析】
×1000的位置对应的数是5，×100的位置对应的数是6，×10的位置对应的数是8，×1的位置对应的数是7，故是5687Ω。
17、10 30 5 0.9
【解析】
（1）由电路图可知：、串联在电路中，的最大阻值为50，闭合开关，当的滑片位于最左端时，只有接入电路，此时电路中的电流为0.6A，电压表的示数为6V，即电源电压为6V，根据欧姆定律，则电阻的阻值为：===10；
（2）R2的滑片置于最右端时，通电1min，R2产生的热量为：==5060s=30J；
（3）R2的滑片在最右端时，两端的电压为：=50=5V，R2的滑片在最左端时，两端的电压为0V，所以滑片从最左端移动到最右端的过程中电压表的示数变化了5V，滑动变阻器消耗的功率为：====，由上式可知：当=10时，R2的最大功率为，==0.9W.
18、可再生 电能
【解析】
风能是能够源源不断的从自然界得到的能源，是可再生能源；电能无法从自然界直接获取，必须通过一次能源的消耗才能得到的能源故叫二次能源。

四、计算题（本大题共3小题，共29分）
19、（1）1000Pa（2）3.2kg
【解析】
（1）根据液体压强公式可知，容器底受到水的压强：

（2）木块的重力为：G=mg=1.8kg×10N/kg=18N，向容器中加水使木块对容器底的压强恰好为0时，木块恰好处于漂浮状态，木块此时受到的浮力为F浮′=G =18N；
此时木块排开水的体积为：

再加水的体积为：
=3.2×10-3m3
再加入水的质量为：
20、（1）它对地面的压强为2×104Pa；
（2）抬高一次需要消耗0.42kg的柴油；
（3）推力做的功是1.296×109J；功率为2.16×106W
【解析】
试题分析：（1）登陆船对地面的压力等于其重力，根据F=G求出，再根据p=求出对地面的压强；
（2）根据W有用=Gh求出有用功，再根据η=求出柴油燃烧放出的总热量，根据Q=mq求出柴油的质量；
（3）根据v=求出运动距离，匀速运动，推力等于阻力，根据W=Fs求出推力做的功，再根据P=求出功率．
已知：登陆船重力G=1.6×106N，与地面间的总接触面积为S=80m2，高度h=2.15m，效率η=32%，柴油的热值q柴油=4.3×107J/kg，速度v=30m/s，时间t=600s，阻力f=7.2×104N
求：（1）它对地面的压强p=？；（2）柴油的质量m=？；（3）推力做的功W=？；功率P=？
解：（1）登陆船对地面的压力F=G=1.6×106N，
它对地面的压强p===2×104Pa；
（2）有用功W有用=Gh=1.6×106N×2.15m=3.44×106J，
由η=得：
柴油燃烧放出的总热量Q==≈1.81×107J，
由Q=mq得：
消耗柴油的质量m==≈0.42kg；
（3）由v=得运动距离：
s=vt=30m/s×600s=18000m，
因为匀速运动，所以推力F=f=7.2×104N，
推力做的功W=Fs=7.2×104N×18000m=1.296×109J；
功率P===2.16×106W．
答：（1）它对地面的压强为2×104Pa；
（2）抬高一次需要消耗0.42kg的柴油；
（3）推力做的功是1.296×109J；功率为2.16×106W．
21、（1）1.2m/s（2）25J（3）75W
【解析】
（1）根据题意知道，小东1min经过的路程是：s=0.5m×180=90m，
所以，他的步行速度是：v=s/t═90m/60s=1.5m/s
（2）由图结合勾股定理知道，每走一步重心升高的高度是：h=65cm- =5cm=0.05m；
所以，小东每走一步克服重力所做的功是：W=Gh=mgh=50kg×10N/kg×0.05m=25J；
（3）根据题意知道，1min做的总功是：W总=180W=180×25J=4500J，
所以，正常步行克服重力做功的功率是：P=W总/t=4500J/60s=75W
本题考查的是速度的计算、功和功率的计算及勾股定理的应用，体现了物理知识与数学知识的密切联系．

五、作图题（本大题共2小题，共4分）
22、
【解析】
小球重力G＝mg＝0.5kg×9.8N/kg＝4.9N，小球受竖直向下的重力G＝4.9N，竖直向上的支持力F，它们是一对平衡力，F＝G＝4.9N，从小球的重心沿力的作用线，作出重力G与支持力F示意图，如下图所示：

23、如下图所示

【解析】
试题分析：由图示可在，小球与A球是相互吸引的，A球对小球有一个向左的吸引力，小球还受到竖直向下的重力和沿绳子向上的拉力三个力的作用，如上图所示．
【考点定位】力的示意图

六、实验探究题（本大题共3小题，共15分）
24、电流表的指针是否偏转 有 切割磁感线 电源
【解析】
因为电路中有电流时，电流表的指针转动，所以可以通过观察电流表的指针是否偏转来确定是否产生了感应电流；
（2）由图知道，闭合开关，若导体AB不动，左右移动磁体，则导体与磁体间就有了相对运动，即导体做了切割磁感线运动，所以电路中会有感应电流产生；
（3）该实验的结论是：闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中就会产生感应电流；
（4）如果将小量程电流表换成电源，闭合开关后电流流过导体棒，导体棒会受道安培力作用，可以观察磁场对通电导体的作用，所以，此时可以探究磁场对通电导体的作用．
本题考查的是探究电磁感应现象的实验，涉及对产生感应电流条件的掌握及影响感应电流大小和电流方向的因素，难度不大．
25、10 凸 右 放大 投影仪 下
【解析】
（1）由图可知，此时u=v=20cm=2f，所以透镜焦距为10cm；
（2）保持透镜和光屏的位置不动，把蜡烛放在刻度尺的15cm处，像将向右移动，要仍能在光屏上承接到蜡烛清晰的像，就要使光线提前会聚，所以可在蜡烛和凸透镜间合适位置添加一个焦距适当的凸透镜。若不添加透镜，由于物距大于一倍焦距，小于二倍焦距，适当移动光屏可承接到一个倒立的、放大的实像；生活中的投影仪就是利用这个原理制成的。
（3）在实验中，蜡烛因燃烧变短，要使像仍能够成在光屏的中央，根据过光心的光心不改变方向，因此应将凸透镜向下调整。
26、 2 无 有 使电流表示数为I1 保持R2滑片不动 或
【解析】
(1)电路中的最大电流 ，所以电流表的量程为0∼0.6A，且与电阻串联，如下图所示：

(2)滑动变阻器的最大阻值与R=25Ω串联时，滑动变阻器分得的电压最小，电路中的电流： ，电压表示数的最小值：UR=U−U滑=6V−4V=2V；
(3)当把电压表和电流表的位置给颠倒后，由于电压表串联在电路中，且电压表的阻值特别大，所以导致电路中的电流很小，所以电压表有示数，电流表没有示数；
(4) 实验步骤：
①只闭合开关S1，移动滑动变阻器R2的滑片，使电流表示数为I1，由串联电路电压关系可得灯泡两端电压：U灯=U-I1 R2，U为电源电压；
②只闭合开关S2，保持R2滑片不动，读出电流表的示数为I2，由欧姆定律得 R2得电阻：；
③则小灯泡的额定功率为：P额= U灯I1=（U-I1 R2）I1，把代入等式可得灯泡的额定功率表达式为.
