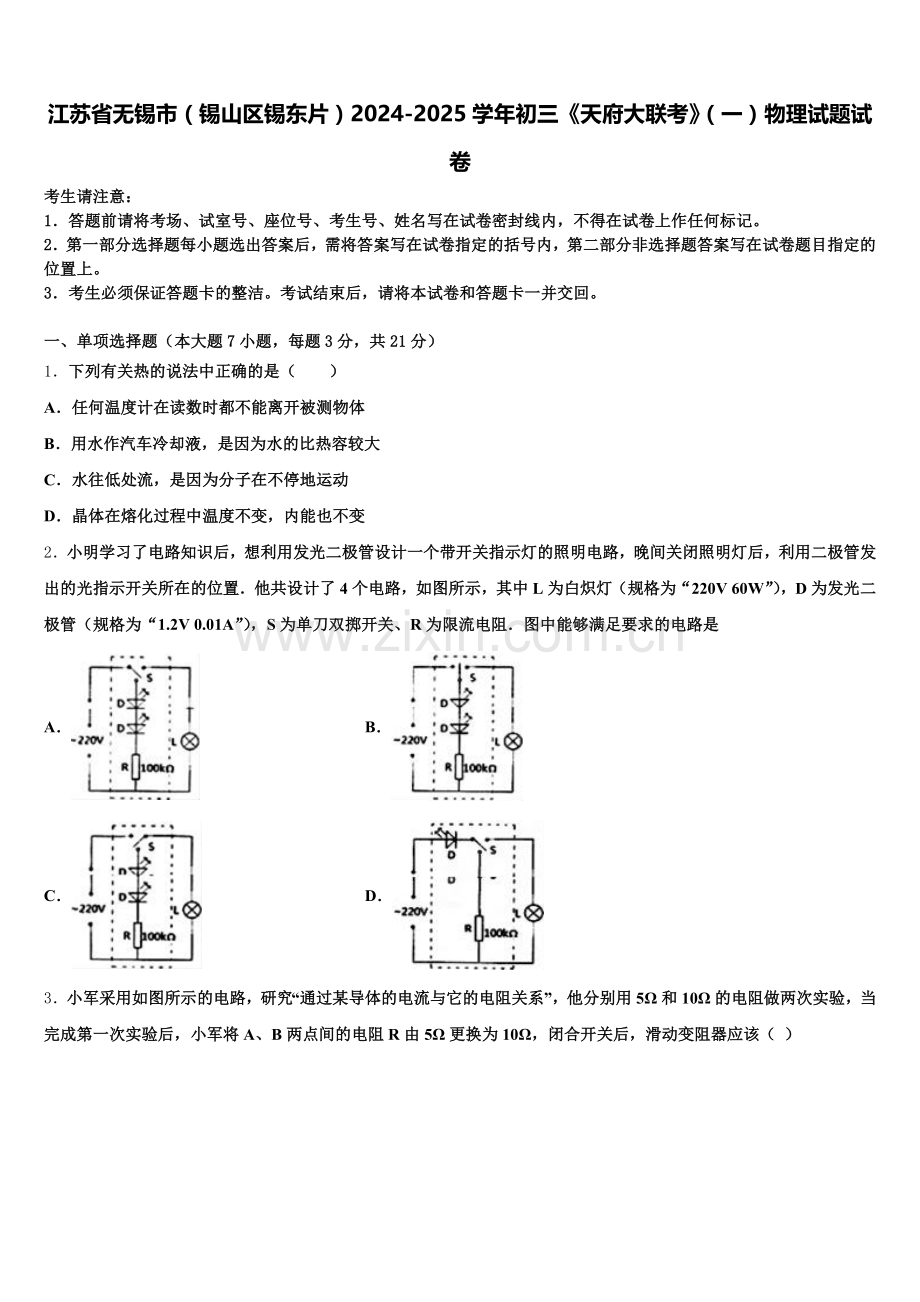

江苏省无锡市（锡山区锡东片）2024-2025学年初三《天府大联考》（一）物理试题试卷含解析.doc

江苏省无锡市（锡山区锡东片）2024-2025学年初三《天府大联考》（一）物理试题试卷
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单项选择题（本大题7小题，每题3分，共21分）
1．下列有关热的说法中正确的是（　　）
A．任何温度计在读数时都不能离开被测物体
B．用水作汽车冷却液，是因为水的比热容较大
C．水往低处流，是因为分子在不停地运动
D．晶体在熔化过程中温度不变，内能也不变
2．小明学习了电路知识后，想利用发光二极管设计一个带开关指示灯的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置．他共设计了4个电路，如图所示，其中L为白炽灯（规格为“220V 60W”），D为发光二极管（规格为“1.2V 0.01A”），S为单刀双掷开关、R为限流电阻．图中能够满足要求的电路是
A． B．
C． D．
3．小军采用如图所示的电路，研究“通过某导体的电流与它的电阻关系”，他分别用5Ω和10Ω的电阻做两次实验，当完成第一次实验后，小军将A、B两点间的电阻R由5Ω更换为10Ω，闭合开关后，滑动变阻器应该（ ）

A．保持变阻器滑片不动
B．将变阻器滑片向右移动
C．将变阻器滑片向左移动
D．更换阻值更大的滑动变阻器
4．两只小灯泡L1和L2连接在同一电路中，以下哪个特点可以确认两灯是并联的( )
A．两灯亮度不同
B．两灯两端的电压相等
C．通过两灯的电流相等
D．通过两灯的电流不相等
5．如图所示，是一款会发光的轮滑鞋，轮周上固定有磁环，金属线圈和发光二极管组成闭合电路固定在轮轴上．穿轮滑鞋滑行时，磁环绕轮轴转动，使发光二极管发光．下列设备与这种鞋工作原理相同的是

A．发电机 B．电磁起重机 C．电铃 D．电风扇
6．甲、乙两只完全相同的杯子盛有密度和体积都不同的盐水，将同一个小球先后放入杯中，当小球在盐水中静止时两杯中的液面相平，如图所示．则（ ）

A．小球在甲杯中受到盐水的浮力大于在乙杯中受到的浮力
B．小球在甲杯中受到盐水的浮力小于在乙杯中受到的浮力
C．甲杯中盐水的密度大于乙杯中盐水的密度
D．图中，盐水对甲杯底的压强小于盐水对乙杯底的压强
7．举重比赛有甲、乙、丙三个裁判_其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己前面的按钮．要求主裁判和至少一个副裁判都按下自己前面的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（ ）
A． B． C． D．
二、填空题（本大题7小题，共21分）
8．小斌同学用如图所示的皮卷尺测量教室黑板的长度，他先观察了皮卷尺的______为20m、分度值为1cm，接着将皮卷尺的A点与黑板的一端对齐，沿着黑板测量其长度，他测量前缺少的步骤是：__________．

9．五一放假期间，小明一家去农庄休闲旅游．小明爸爸开着小轿车载小明一家出去旅游，小明发现轿车的外形类似飞机的机翼，则轿车在快速行驶过程中，车子上方空气流速_____车子下方流速，则车子上方压强_____车子下方压强（两空均选填“大于”或“小于”），从而使车子对地面的压力变小，这样就可以_____车子对地面的摩擦力（选填“增大”或“减小”）．细心的小明发现，进入农庄的路口安装了带有太阳能电池板的警示灯，白天，太阳能电池板将_____能转化成_____能，并储存起来，提供给LED灯．旅游期间，该地区停电了，但农庄采用发电机进行供电．发电机应用的原理是英国物理学家法拉第发现的_____（选填“电流的磁效应”或“电磁感应现象”）．
10．如图所示，在矿泉水瓶的侧壁上钻一个孔，把电火花发生器紧紧塞进孔中，从瓶口喷入酒精并盖上锥形纸筒，按动电火花发生器，点燃瓶内酒精后，纸筒即刻飞出，燃气推动纸筒飞出的过程相当于内燃机的______冲程，纸筒飞出后瓶内气体的内能______选填“增大”“减小”或“不变”

11．2019贺岁大片《流浪地球》，有网友概括为“太阳要完了，地球要跑了”，在太阳内部，发生______（选填“核裂变”或“核聚变”）产生光和热，为了摆脱太阳的引力，使地球“逃离”太阳系，地球上的一万多个发动机火力全开，这是利用了力的作用______。

12．如图所示的各种透镜中，能够会聚阳光的是图______所示的透镜（选填序号）。在阳光照射下，湖面水温升高，这是通过的_____方式改变其内能。若5千克的水温度升高，水吸收的热量为______焦。[]

13．小明用毛皮摩擦过的橡胶棒与悬挂着的泡沫小球靠近时，它们相互排斥，则该泡沫小球带______电；小明发现空调和台灯的电源线虽然都是铜线，但规格明显不同，这主要是因为__________（填“长度”或“横截面积”）对导线电阻的影响；小明家的空调电辅热系统的电阻丝阻值为40Ω，工作时的电流为5A，则通电10s电阻丝产生的热量为__________J．
14．如图所示，在玻璃杯里装上大半杯米，把一根筷子插在中间，将米压紧并使筷子直立，再往杯内加少许水，过一会儿拿起筷子，可以看到筷子把装米的玻璃杯提起来．这是因为米吸水后发涨发涩，既增大了米对筷子和米对玻璃杯的 ，又增大了它们接触面的粗糙程度，从而增大了摩擦力．若米重2N，玻璃杯重1N，则当筷子提着米在空中静止时，米与筷子的摩擦力为 N．

三、作图题（共7分）
15．在图中画出静止在地面上的物体所受支持力的示意图．
（______）

16．如图所示，AO为入射光线，O为入射点.根据光的反射和折射特点，在图中画出反射光线及折射光线.

17．在图甲中画出拉力F对支点O的力臂l.

四、实验题（本大题共5小题，共20分）
18．如图所示是小明同学探究“平面镜成像特点”的实验情景：

（1）小明在实验中用透明的玻璃板代替平面镜，主要是利用玻璃透明的特点，便于_____。
（2）在玻璃板前放一支点燃的蜡烛A，可以看到玻璃后面出现蜡烛的像，小明拿另一支大小相同的_____（填“点燃”或“未点燃”）的蜡烛B在玻璃后面移动，直到它跟蜡烛A的像完全重合，标记物和像的位置；将点燃的蜡烛放在另一位置，重复以上操作；测量并比较两组物距和像距，得出结论：“像距和物距相等”。分析评估上述实验，请指出不妥之处并说明理由_____。
（3）若在实验中无论怎样移动蜡烛B，也无法与蜡烛A的像完全重合，原因可能是：_____。
（4）移去蜡烛B，并在其所在位置上放一光屏，则光屏_____（填“能”或“不能”）承接到蜡烛A的像。
19．小冬同学利用如图甲所示的装置做“观察水的沸腾“实验。
查得1标准大气压下酒精的沸点是78℃，煤的沸点是180﹣310℃，完成本实验所用的温度计玻璃泡中的液体可能是_____（“酒精”成“煤油”）。小冬根据实验数据绘制了水沸腾时温度与时间关系的图象，如图乙所示，由图象可得水的沸点为_____℃：此时，实验环境的大气压_____（填“大于”、“小于”或“等于”）1个标准大气压。若原温度时间图象如图丙a所示，若其它条件不变，实验开始时，仅将水的质量增加，则水的温度与时间的关系图象应是图中的_____。
A．a B．b C．c D．d
20．在“测量某金属块的密度”实验中：

（1）将托盘天平放在水平桌面上，移动游码至标尺左端的_____处，指针位置如图甲，应将平衡螺母向____调节，直至横梁平衡。
（2）测金属块的质量，天平平衡时砝码及游码在标尺上的位置如图乙所示，金属块质量m为_____g。
（3）用细线系住金属块放入装有20mL水的量筒内，水面如图丙所示。
（4）计算出金属块密度ρ＝_____kg/m3。
（5）考虑所用细线对测量结果的影响，测量值比真实值偏_____。
21．“测量小灯泡电功率”的实验电路如下图甲所示。电源电压为3V，小灯泡的额定电压为2.5V。
闭合开关前，滑动变阻器的滑片P应置于A端，目的是____________。实验中，闭合开关，移动滑片P到某个位置时，电压表的示数为2.2V，若想测量小灯泡的额定功率，应将滑片P向_________（选填“A”或“B”）端移动，使电压表的示数为2.5V，这时电流表的示数如上图乙所示，则小灯泡的额定功率为_________W。小天同学在做这个实验时，连接好最后一根导线时，小灯泡立即发光，请你分析产生这一现象的操作错误是___________。此实验还可以只用电流表而不用电压表也能测灯泡额定功率，其电路如上图丙所示，R0＝10Ω，其中关键的一步是必须调节滑动变阻器，使电流表A2的示数为________A时，再读出电流表A1的示数，才能计算出小灯泡的额定功率。
22．为了测量某种饮料的密度，取适量这种饮料进行如下实验：

（1）将托盘天平放在_____台面上，把游码移至标尺左端零刻线处，发现指针静止时如图甲所示，则应将平衡螺母向_____调节使横梁平衡．
（2）把盛有适量饮料的烧杯放在天平左盘内，增减右盘的砝码，调节游码使横梁重新平衡，此时砝码质量和游码在标尺上的位置如图乙所示，则烧杯和饮料的总质量为_____g．
（1）将烧杯中的部分饮料倒入量筒中．如图丙所示，量筒中饮料的体积为_____cm1；再用天平测出烧杯和剩余饮料的总质量为10g．
（4）根据上述实验数据计算可得，这种饮料的密度为_____kg/m1．
（5）由于将烧杯中的部分饮料倒入量筒过程中，烧杯内壁沾有部分饮料，这对测量饮料的密度_____（有/没有）影响．
五、计算题（本大题共2小题，共13分）
23．某型号的国产航行器外形为圆柱体，长5m，底面积为0.5m1．某次它在水下4000m进行搜索时，该航行器受到海水产生的压强为_____Pa，受到海水的浮力为_____N．（海水密度为1×103kg/m3）
24．中国科学家在南海试采可燃冰，并取得了圆满成功，实现了我国天然气水合物开发的历史性突破，可燃冰清洁无污染，储量很大，是一种理想的新型能源。[设可燃冰的热值q=4.2×108J/kg，c水=4.2×103J/（kg•℃），求：用可燃冰烧水，100g完全燃烧放出的热量。若加热效率为45%，被水吸收的热量。
六、综合能力题（本大题共3小题，共18分）
25．动车快速、安全、舒适，广受出行乘客的喜欢，动车采用多种新材料、新工艺．

（1）如图甲，前挡风玻璃倾斜度较大，其目的是_______________．
（2）高速行驶时，为了防止外力导致挡风玻璃破碎飞溅，设计了挡风玻璃由两层钢化玻璃中间夹一层PVB胶片制成的结构，这样做的好处 _____________．
（3）为检验玻璃是否达到每m2面积能承受5×105 N撞击力的要求，科研小组设计如图乙电路．测试时，将样品平放在压力传感器上，闭合开关S，释放重物撞击，样品完好无损．传感器阻值RN随压力F变化图象如图丙，撞击力最大时玻璃与重物的接触面积为1×10-3 m2；电源电压为27 V，定值电阻R0 = 10Ω．（样品质量不计）
①由图可知，压力传感器的阻值随压力增大而_______________．
②测试时，电流表示数随时间的变化图象是__________，其理由是_____________________．

③电流最大时为0.9A,则每m2面积最大撞击力为__________N，这种玻璃________合格品．（是/不是）
26．如图所示是汽车的一种自动测量油箱内油量的简易装置，R是阻值均匀的变阻器，它的滑片连在杠杆的一端，当油箱内油面发生变化时，浮标通过杠杆使滑片P在电阻R上滑动，引起油量表的指针偏转．油量表实际上是一个量程为“0～0.6A”的电流表，电源电压恒为12V，R0＝10Ω．当油箱中有55升汽油时，油量表的指针满偏；当油箱中的汽油还有5升时，滑片P刚好在R的中点，油量表的示数为0.1A，此时报警电路（图中未画出）开始自动报警，提醒司机尽快加油．问：
油箱装满汽油时R0消耗的电功率是多少？变阻器R的总电阻是多少？油箱中汽油的体积V和变阻器接入电路的电阻R的关系为V＝60﹣0.5R（式中V的单位为升，R的单位为欧姆）．当油量表示数为0.4A时，油箱里还有多少升汽油？若要报警时的油量比5升多一些，请说出两种改进方法．
27．市场上有一种电热水机，如图所示是饮水机的简化电路图，S是温控开关，R1是调节电阻，其阻值为176Ω，R2是供热的电阻丝，它有高低两个挡位．饮水机的铭牌参数如图所示．求：

（1）电热水机工作时，将_____能转化为_____能．
（2）R2的阻值是多少________？
（3）某次用低挡位工作时，需要将质量为1kg，初温12℃的水在一标准大气压下烧开，需要加热多长时间？（不计热损失，c水＝4.2×103J/（kg℃）________
（4）由（3）中计算可知，用低温挡把水烧开时，时间太长，想要缩短时间，那么在保证高温挡功率不变的情况下，如何对原电路进行改造？（只说明改变电阻的做法，不用计算）_________
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
A、在使用体温计测体温时，可以离开人体读数，但在使用之前应把水银柱甩下来，故A错误；
B、因为水的比热容大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以用水作汽车冷却液，故B正确；
C、水往低处流，是受到重力作用，属于机械运动，故C错误；
D、晶体在熔化过程中，温度保持不变，要继续吸收热量，内能在增加，故D错误．
故选B．
2、A
【解析】
A．由电路图可知，关闭照明灯后发光二极管与限流电阻串联能发光，闭合照明电路时发光二极管不工作，故符合题意；
B．由电路图可知，单刀双掷开关接通发光二极管时会发光，但无论单刀双掷开关怎样闭合，灯泡都不会发光，故不符合题意；
C．由电路图可知，单刀双掷开关接通灯泡会发光，但无论单刀双掷开关怎样闭合，发光二极管都不会发光，故不符合题意；
D．由电路图可知，闭合照明灯后，发光二极管会因为电路中的电流超过它的额定电流而被烧坏，最后导致白炽灯也不会亮，且关闭照明灯路后发光二极管不亮，故不符合题意．
3、B
【解析】
将AB两点间5Ω的电阻更换为10Ω的电阻，根据串联电路分压规律可知，AB间的电压将增大（电压表的示数增大）；为保持AB间的电压不变，要移动滑片使AB间的电压减小，根据串联电路电压规律可知，则应将当滑动变阻器两端电压升高．根据串联电路分压规律可知，则滑动变阻器接入电路的阻值要变大，所以应将变阻器滑片向右移动．故B符合题意．
4、D
【解析】
A．灯泡的亮度取决于灯泡的实际功率，两灯亮度不同，只能是实际功率不同，不能说明灯泡的串并联方式，故A不符合题意；
B．并联电路两灯两端的电压一定相等，串联电路当两个灯泡的规格相同时两灯两端的电压也相等，故B不符合题意；
C．串联电路通过两灯的电流一定相等，并联电路当两个灯泡的规格相同时通过两灯的电流也相等，故C不符合题意；
D．通过两灯的电流不相等一定是并联，故D符合题意．
5、A
【解析】
观察轮子部分构造可知，溜冰时磁环随轮周转动，相当于金属线圈做切割磁感线运动，电路中产生感应电流，使二极管发光，属于电磁感应现象；
A、发电机是根据电磁感应现象制成的，故A正确；
B、电磁起重机利用的是电流的磁效应，故B错误；
C、电铃利用的是电流的磁效应，故C错误．
D、电风扇中有电动机，利用的是磁场对电流的作用；故D错误．
6、C
【解析】
试题分析：鸡蛋在甲、乙两杯中分别处于漂浮和悬浮状态，根据物体漂浮或悬浮的条件浮力和重力的关系知，物体受到的浮力和重力相等，所以同一个小球在两杯中受到的浮力相等，都等于小球的重力，故A、B错误；根据浮沉条件密度的关系可知：小球漂浮时ρ甲＞ρ球，小球悬浮时ρ乙=ρ球，所以ρ甲＞ρ乙，故C正确；两杯中液面相平根据p=ρgh可知：p甲＞p乙，故D错误．
【考点定位】物体的浮沉条件及其应用、液体压强公式的应用
7、B
【解析】
由题意可知，当两个副裁判对应的按钮可以单独工作、并且互不影响，而主裁判的按钮与副裁判的按钮工作时相互影响，因此两个副裁判对应的开关并联连接后与主裁判对应的开关串联连接，即乙、丙并联后与甲串联，故选B．

二、填空题（本大题7小题，共21分）
8、量程 确定零刻度线是否在A点
【解析】
测量前要了解刻度尺的量程、分度值；20m反映的是该皮卷尺的测量范围，即量程；测量时，测量的始端与0刻度线对齐，如果0刻度线磨损，可以与其它整格刻线对齐，测量结果要减去前面的数值，小斌将皮卷尺的A点与黑板的一端对齐前，应确定A点是否在零刻度线上．
9、大于 小于 减小 太阳 电 电磁感应现象
【解析】
（1）轿车的外形类似于飞机的机翼，上凸下平，这样使轿车在快速行驶过程中，车子上方空气的流速大于车子下方空气的流速，因而车子上方气体的压强小于车子下方气体的压强，轿车上下方所受到的压力差形成向上的升力，从而使得轿车对地面的压力小于车的重力，这样可以减小车子对地面的摩擦力；
（2）白天，太阳能电池板将太阳能转化成电能，并储存起来；
（3）发电机应用的原理是英国物理学家法拉第发现的电磁感应现象．
10、做功 减小
【解析】
按动电火花发生器，点燃瓶内酒精后，纸筒即刻飞出燃气的内能转化为纸筒的机械能，燃气推动纸筒飞出的过程相当于内燃机的做功冲程，纸筒飞出后瓶内气体的内能减小温度降低．
11、核聚变 相互的
【解析】
由较轻的原子核聚合成较重的原子核时，会释放出巨大的能量，这是太阳内部每时每刻进行的核聚变反应；由于物体间力的作用是相互的，地球上的一万多个发动机火力全开，发动机喷出气体的同时，受到反作用力，从而脱离太阳的引力。
12、ad 热传递
【解析】
中间厚边缘薄的透镜叫凸透镜，凸透镜对光线有会聚作用；中间薄边缘厚的透镜叫凹透镜，凹透镜对光线有发散作用，由图可知a、d是凸透镜，对阳光有会聚作用；改变物体内能的方法有做功和热传递，在阳光照射下，湖面水温升高，这是通过热传递的方式改变内能的；5千克水温度升高2℃吸收的热量Q吸=cm△t=4.2×103J/(kg·℃)×5kg×2℃=4.2×104J。
13、负横截面积1×
【解析】
试题分析：（1）用毛皮摩擦过的橡胶棒带负电，与悬挂着的泡沫小球靠近时，它们相互排斥，则该泡沫小球带负电．
（2）空调和台灯的电源线虽然都是铜线，但规格明显不同，这主要是因为横截面积对导线电阻的影响；
（3）电阻丝产生的热量

考点：电荷间的相互作用 焦耳定律
14、压力；1．
【解析】
试题分析：摩擦力的大小与压力和接触面的粗糙程度有关，增大压力，增大接触面的粗糙程度可以增大摩擦，筷子提米，米吸水后发涨发涩，既增大了米对筷子和米对玻璃杯的压力，又增大了接触面的粗糙程度，从而增大了摩擦力；物体处于静止或匀速直线运动状态时，受到的力是平衡力，相互平衡的两个力大小相等、方向相反、作用在同一直线上，筷子提米实验中，筷子受到向下力是米和玻璃杯的重力，向上的力是摩擦力，由于米重1.5N，玻璃杯重1N，当筷子提米在空中静止时，筷子受到米的摩擦力是1.5N+1N=2.5N．
考点：影响摩擦力大小的因素，运动和力的关系

三、作图题（共7分）
15、
【解析】
支持了的作用点物体上，方向竖直向上，过力的作用点，沿力的方向画一条箭头的线段，并用F表示，如图

16、
【解析】
先过O点画出垂直于界面的法线，根据光的反射定律知，反射角等于入射角，据此画出反射光线，如图；
根据光的折射定律知，当光由水中斜射入空气中时，折射角大于入射角，据此画出折射光线，折射光线适当远离法线，如图：

点睛：重点是根据光的反射和折射定律作图，关键是记清楚光由空气斜射入水或玻璃中时，折射角小于入射角，反之折射角大于入射角，可根据光路可逆的特征进行记忆。
17、
【解析】
沿力F做力的作用线，从支点O向力的作用线做垂线，垂线段的长度即为力臂．如图所示：

点睛：力臂是从支点到力的作用线的距离．先确定支点O，再做出力的作用线，从支点O向F的作用线引垂线，垂线段的长度即为力臂．

四、实验题（本大题共5小题，共20分）
18、确定像的位置 未点燃 只做了两组实验，实验次数少，不能得出普遍结论 玻璃板没有与桌面垂直放置 不能
【解析】
（1）透明的玻璃板，可以观察到玻璃板的另一侧，便于确定像的位置。
（2）如果点燃玻璃板后方的平面镜则因为光太亮而几乎无法观察蜡烛火焰像的位置，因此小明拿另一支大小相同的未点燃蜡烛B在玻璃板后面移动，由蜡烛B与蜡烛A的像完全重合可以得出的结论是：像与物体大小相等。
不妥之处是只做了两组实验，因为一次实验就得出结论，偶然性较大，不能找到普遍规律；应该多次改变蜡烛的位置，多测几组数据（至少要测三组以上）得出的结论才具代表性。
（3）平面镜所成的像和物体关于平面镜对称，如果玻璃板没有放正，玻璃板没有与桌面垂直放置，所以蜡烛成的像不与蜡烛重合，所以有可能找不到像；
（4）平面镜成的是虚像，移去蜡烛B，并在其所在位置上放一光屏，则光屏不能承接到蜡烛A的像。
19、煤油 98 小于 C
【解析】
（1）标准大气压下水的沸点是100℃，而酒精的沸点低于水的沸点，当水沸腾时，酒精早已沸腾，所以不能用酒精温度计；而煤油的沸点高于水的沸点，所以可以用煤油温度计测沸水的温度；
（2）由图象可知，水在沸腾过程温度保持98℃不变，则其沸点为98℃；水在1标准气压下的沸点为100℃，气压越低，沸点越低。所以此地大气压小于一个标准大气压；
（3）若其它条件不变，实验开始时，仅将水的质量增加，则只是水的加热时间变长，水的沸点不变，所以应是c图线，故选 C。
20、零刻度线左272.7×103小
【解析】
（1）在调节天平平衡时，先将天平放在水平桌面上，移动游码至标尺左端零刻度线处；指针静止在分度盘中央的右侧，则左盘高，平衡螺母应向左调节；
（2）应将物体置于天平的左盘，在右盘中添加砝码，由图甲知，标尺的分度值为0.2g，所以金属块的质量：m＝20g+5g+2g＝27g；
（3）由图乙知，量筒的分度值为1ml，水的体积为30ml，水和金属块的体积为30ml，所以金属块的体积：V＝30ml﹣20ml＝10ml＝10cm3；
（4）金属块的密度：ρ＝＝＝2.7g/cm3＝2.7×103kg/m3。
（5）细线有一定体积，使得测量出的金属块的体积偏大大，由ρ＝可知测量的密度变小。
21、保护电路，避免电流过大损坏器材 B 0.8 连接电路时未断开开关 0.25
【解析】
时刻抓住灯泡电压需为2.5V时灯泡才可正常发光；
【详解】
闭合开关前应将滑动变阻器移至最大阻值处，起到保护电路的作用；小灯泡与滑动变阻器串联，且电压表测量小灯泡电压，此时电压为2.2V，则应该使滑动变阻器电阻减小，让小灯泡分到更多的电压，达到额定电压2.5V为止，则应该向B处滑动；读出电流表示数为0.32A，小灯泡额定功率；接通最后一根导线后，灯泡立即发光，说明开关处于闭合状态，操作错误；图丙小灯泡与R0并联，电压相等，则若要小灯泡达到额定电压，只需使定值电阻R0达到相同电压2.5V，由此得电流表A2示数应为；
抓住串并联的特点解题。
22、水平 右 61.8 10 1.06×101 没有
【解析】
（1）将托盘天平放在水平桌面上，将游码移至标尺左端零刻线处，读图甲可知，指针偏左，说明左侧质量稍大，因此，应将平衡螺母向右侧移动；
（2）读图乙可知，烧杯和饮料的总质量为：50g+10g+1.8g＝61.8g；
（1）据丙图中可知，此时的体积为10mL＝10cm1；
（4）量筒中饮料的质量m＝61.8g﹣10g＝11.8g，故这种饮料的密度：；
（5）将烧杯中的部分饮料倒入量筒过程中，烧杯内壁虽然沾有部分饮料，但通过计算的出来的液体的质量是准确的，体积的测量也是准确的，所以根据可知，这对测量饮料的密度没有影响．

五、计算题（本大题共2小题，共13分）
23、4×107 1.5×104
【解析】
根据p＝ρgh得，航行器受到海水产生的压强： ；航行器排开海水的体积：V排＝V物＝Sh＝0.5m1×5m＝1.5m3，由阿基米德原理可得，航行器受到的浮力为：
.
24、（1）4.2×107J；（2）1.89×107J
【解析】
（1）“可燃冰”完全燃烧放出的热量：
Q放=mq=10010-3kg4.2108J/kg=4.2107J；
（2）被水吸收的热量：
Q吸=45Q放=454.2107J/kg=1.89107J

六、综合能力题（本大题共3小题，共18分）
25、减小阻力 外力使玻璃破碎时，碎片仍然粘在胶片上 减小 C 见解析 4×105 N 不是
【解析】
(1)是因为动车的整个车身设计采用的是空气动力学原理，前挡风玻璃是有一定的倾斜角度，这样可以减轻空气的阻力；
(2)这种玻璃受外力损坏时，玻璃碎片仍然粘在胶片上，而不会飞出给车上乘员造成二次伤害．
(3)①如图丙所示，当压力增大时，传感器的电阻值会变小；
②由图丙可知,当重物对传感器产生的压力在0−200N时,传感器的电阻不变,根据I=可知，此过程中电流表的示数不改变，当传感器受到的压力大于200N时，其阻值会逐渐减小，当被压至最低点是产生的压力最大，此时电路中的电阻最小，电流表的示数为最大，当压力传感器从最低点向上弹起时，其所受的压力会逐渐变小，电阻变大，电路中的电流也会变小．因此可知C图象符合题意；
③电流最大为I大=0.9A,电路中的总电阻：R串= ==30Ω，
压力传感器RN阻值：RN=R串−R0=30Ω−10Ω=20Ω，
由图丙可知，压力传感器受到的压力为400N
每m2面积最大撞击力：F==4×105N5×105N.因此不符合要求．
26、（1）3.6W；（2）220Ω；（3）50L；（4）方法一：换R0，增大R0的阻值；方法二：换电源，减小电源电压．
【解析】
（1）由题意可知，油箱装满汽油时，油量表的指针满偏，其示数为I0＝0.6A，
此时R0消耗的电功率： P0＝I02R0＝（0.6A）2×10Ω＝3.6W；
（2）当滑片P刚好在R的中点时，油量表的示数为0.1A，由I＝可得，电路的总电阻： R总＝＝＝120Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路的阻值： R＝R总 ﹣R0＝120Ω﹣10Ω＝110Ω，则变阻器R的总电阻：R＝220Ω；
（3）当油量表示数为0.4A时，电路的总电阻： R总′＝＝＝30Ω，此时变阻器接入电路的电阻：
R′＝R总′﹣R0＝30Ω﹣10Ω＝20Ω，将R′＝20Ω代入V＝60﹣0.5R得：V＝50L；
（4）当油箱中的汽油还有5升时，滑片P刚好在R的中点，油量表的示数为0.1A，此时报警电路开始自动报警，若要报警时的油量比5升多一些，由V＝60﹣0.5R可知，此时滑动变阻器接入电路中的电阻较小，小于R，电路中电流较大，即大于0.1A；要使电路中的电流减小到0.1A（即达到该电流值时报警），由I＝可知，应增大R0的阻值或减小电源的电压，即方法一：换R0，增大R0的阻值；方法二：换电源，减小电源电压．
27、电 内 44Ω 840s 给R1并联一个电阻R3即可
【解析】
（1）电热水机工作时，是将电能转化为内能，主要利用了电流的热效应．
（2）当温控开关S闭合时，电阻R1被短路，只有加热电阻R2接入电路，饮水机处于加热状态，由得R2的阻值：，
（3）当S断开时，R1与R2串联，电路中的总电阻最大，总功率最小，饮水机处于保温状态（低挡位），因串联电路中总电阻等于各分电阻之和，所以，此时电路中的电流：，
则电热饮水机的保温功率（即加热电阻R2消耗的功率）：．
一标准大气压下，水的沸点t＝100℃，把水烧开，水吸收的热量：．
不计热损失，饮水机消耗的电能： ，
由知，饮水机需要加热的时间：；
（4）用低温挡把水烧开时，时间太长，想要缩短时间，在保证高温挡功率不变的情况下，需要增大R2的功率，需增大电流，需减小总电阻，则应给R1并联一个电阻R3即可．
