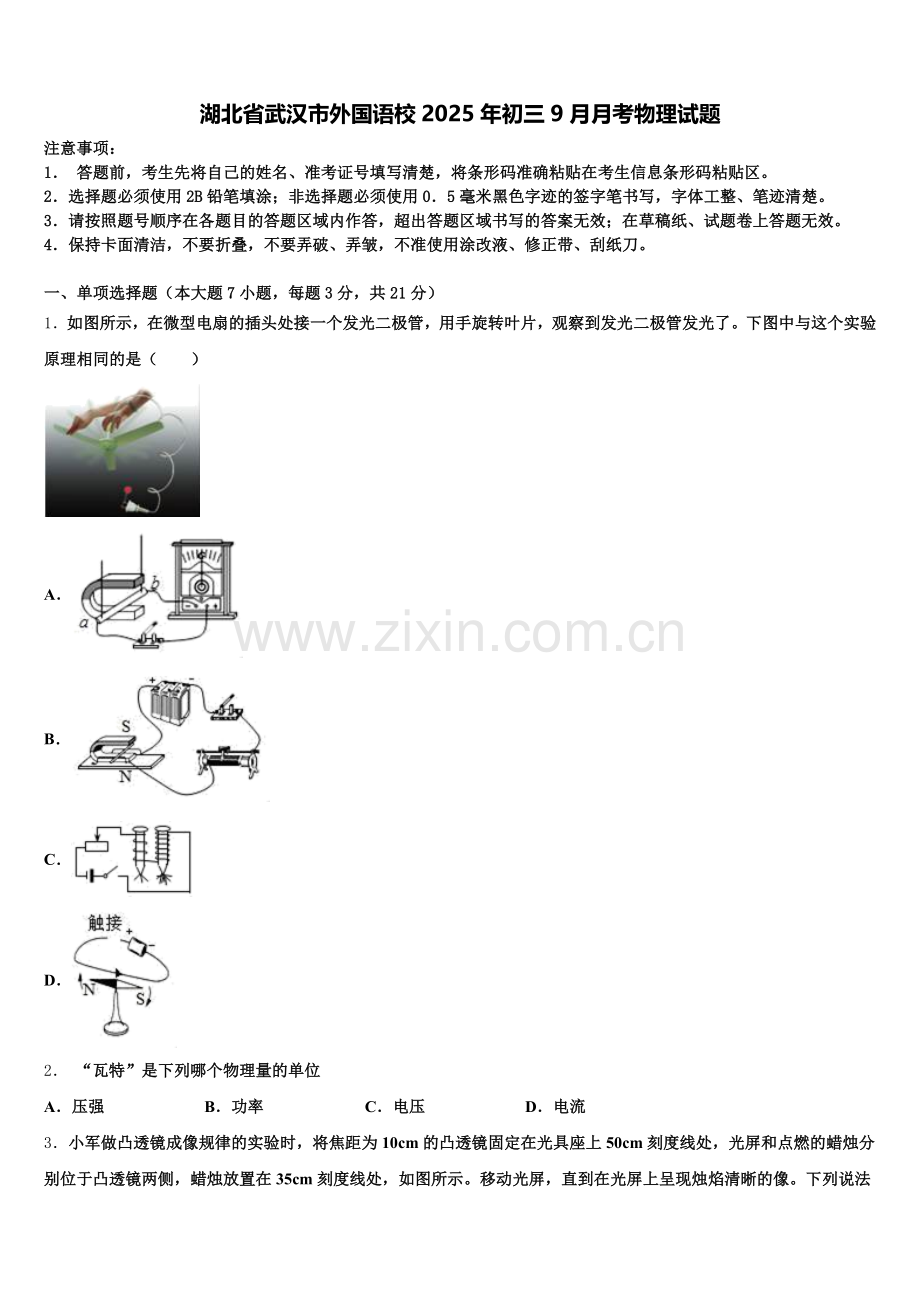

湖北省武汉市外国语校2025年初三9月月考物理试题
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示，在微型电扇的插头处接一个发光二极管，用手旋转叶片，观察到发光二极管发光了。下图中与这个实验原理相同的是（　　）

A．
B．
C．
D．
2． “瓦特”是下列哪个物理量的单位
A．压强 B．功率 C．电压 D．电流

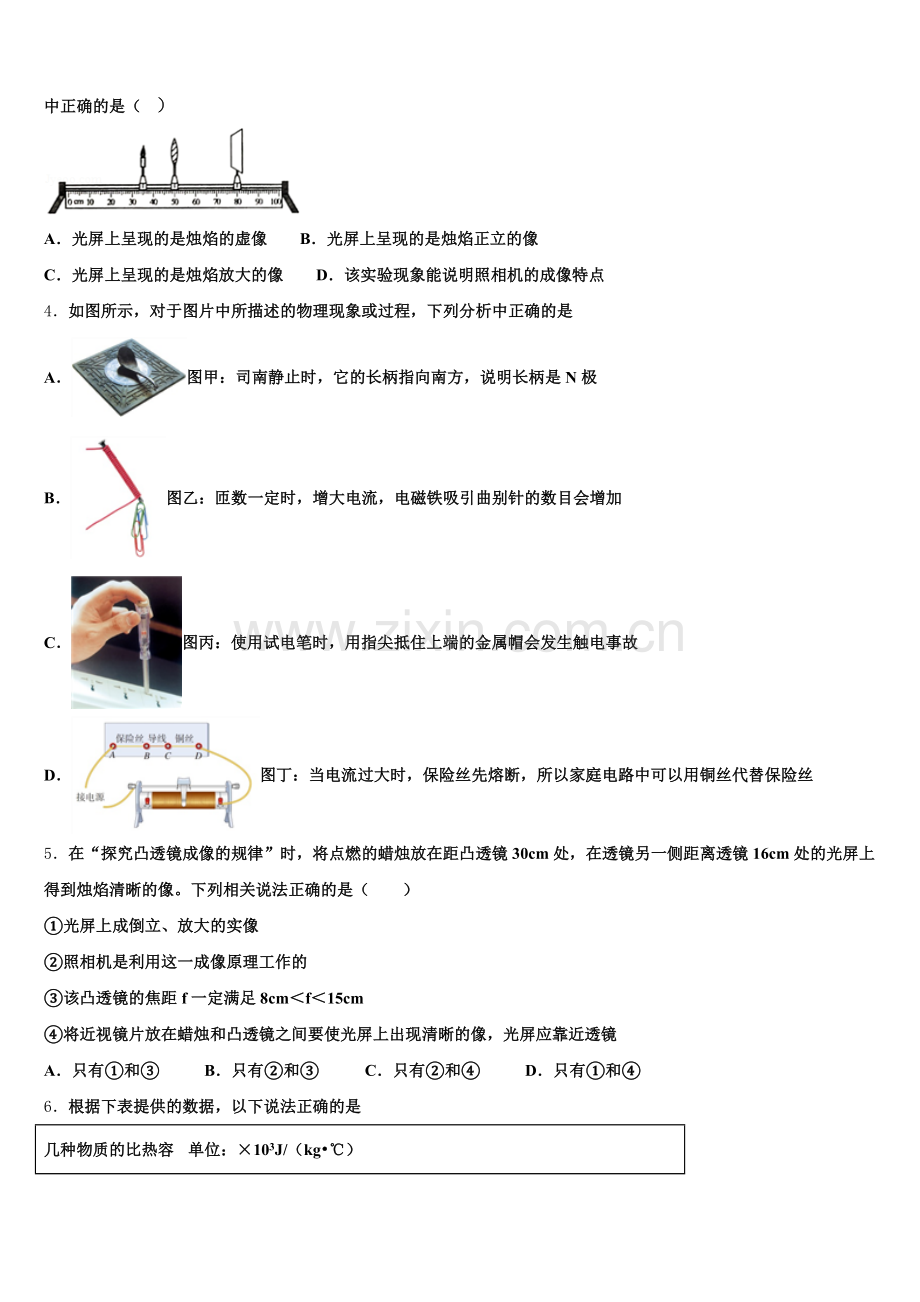

3．小军做凸透镜成像规律的实验时，将焦距为10cm的凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜两侧，蜡烛放置在35cm刻度线处，如图所示。移动光屏，直到在光屏上呈现烛焰清晰的像。下列说法中正确的是（ ）

A．光屏上呈现的是烛焰的虚像 B．光屏上呈现的是烛焰正立的像
C．光屏上呈现的是烛焰放大的像 D．该实验现象能说明照相机的成像特点
4．如图所示，对于图片中所描述的物理现象或过程，下列分析中正确的是
A．图甲：司南静止时，它的长柄指向南方，说明长柄是N极
B．图乙：匝数一定时，增大电流，电磁铁吸引曲别针的数目会增加
C．图丙：使用试电笔时，用指尖抵住上端的金属帽会发生触电事故
D．图丁：当电流过大时，保险丝先熔断，所以家庭电路中可以用铜丝代替保险丝
5．在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像。下列相关说法正确的是（　　）
①光屏上成倒立、放大的实像
②照相机是利用这一成像原理工作的
③该凸透镜的焦距f一定满足8cm＜f＜15cm
④将近视镜片放在蜡烛和凸透镜之间要使光屏上出现清晰的像，光屏应靠近透镜
A．只有①和③ B．只有②和③ C．只有②和④ D．只有①和④
6．根据下表提供的数据，以下说法正确的是
几种物质的比热容 单位：×103J/（kg•℃）
物质
水
酒精
煤油
水银
冰
砂石
铝
铜
比热容
4.2
2.4
2.1
0.14
2.1
0.92
0.88
0.39
A．液体的比热容一定比固体的大
B．冰的比热容是2.1×103J/（kg•℃）表示1kg冰吸收的热量是2.1×103J
C．质量相等的水和煤油，吸收相等热量后，水的温度变化大
D．质量相等的铝块和铜块，升高相同的温度，铝块吸收的热量多
7．如图所示下列说法正确的是（ ）

A．图甲将丝绸摩擦过的两根玻璃棒相互靠近时发现相互吸引
B．图乙将毛皮摩擦过的橡胶棒接触验电器的金属球，就有正电荷转移到验电器的金属箔上
C．图丙把导线接在一个小灯泡的两端，发现小灯泡变亮了
D．图丁开关闭合后，发现灯泡熄灭，输电线因电流过大而烧毁的原因是短路
二、填空题（本大题7小题，共21分）
8．运动员推铅球，铅球离开手后能继续前进是因为铅球有______，最终会落向地面是因为受_______的作用．落到地面时，会将地面砸出一个坑，这说明力能改变物体的__________．
9．使用滑轮组拖动放在水平地面上的物体A在10s内匀速前进20cm，若物体重为100N，物体与地面间的摩擦力为20N，滑轮组的机械效率为80%，拉力做的有用功是_____J，拉力功率为_____W．

10．小明和小岗握住两根较光滑的木棍，小娟将绳子的一端系在其中一根木棍上，然后如图所示依次将绳子绕过两根木棍，小明和小岗相距一定的距离握紧木棍站稳后，小娟在图A处拉绳子的另一端，用很小的力便能拉动他们．
两根木棍和绳子组成的机械相当于_____．若小娟所用的拉力为70N，则小明和小岗受到的拉力分别为_____N、_____N（摩擦忽略不计）．
11．如图甲所示，铜块的长度为________ cm；用托盘天平测铜块的质量：应先将天平放在水平桌面上，游码移至标尺左端的________刻度线处，调节平衡螺母使天平平衡；然后将铜块放入左盘，当右盘所加砝码和游码位置如图乙所示时天平再次平衡，铜块的质量为________ g．

12．足球场上，守门员将球扑出禁区，说明力可以_______；小莉在橡皮泥上印上漂亮的指印，说明力可以___________。
13．一个重300N的物体Q,底而积为400cm2,将其放在水平地面上,它对地而的压强是_______Pa．如图所示,现将物体Q挂在杠杆的B端,在A端悬挂一个重100N的物体P,使杠杆在水平位置平衡，忽略杠杆自重的影响,若OA :OB=2:5,那么地面对物体Q的支持力为_______N．

14．注射器的针头做得很尖，其目的是为了增大_____；注射器能将药液吸入针管是利用了_____的作用．
三、作图题（共7分）
15．根据平面镜成像的特点，在如图中画出物体AB在平面镜MN中成的像．
（______）

16．如图所示，O为杠杆OA的支点，请画出杠杆的动力臂及所受阻力．
（_____）

17．在图中的〇里填上适当的电表符号，使之成为正确的电路图。
（____________）

四、实验题（本大题共5小题，共20分）
18．物理兴趣小组想知道美术课上用的橡皮泥密度的大小，他们取了同一块橡皮泥，采用两种实验方案，来测量橡皮泥的密度．

方案一：选择天平、量筒、水和细线进行实验，实验过程按图甲所示的顺序进行．
（3）由图甲可知：橡皮泥的体积V＝_____cm3；橡皮泥的质量m＝_____g；橡皮泥的密度ρ＝_____kg/m3．
（3）甲实验过程测出的密度结果将_____（选填“偏大”、“偏小”或“准确”），原因是_____．
方案二：选择弹簧测力计（如图乙）、水和细线，设计方案如下：
（3）橡皮泥用细线系好，用测力计测出橡皮泥的重为G3．
（4）用测力计吊着橡皮泥浸没水中，读出这时测力计的示数为G3．
（5）可知橡皮泥密度的表达式ρ＝_____（用所测量的符号表示，水的密度为ρ0）．
（6）乙方案中能否测出橡皮泥的密度？原因是_____．
19．小强的奶奶有一只玉镯，他通过网络了解到：密度是玉器品质的重要参数，通过实验他测出了玉镯的密度．用调节好的天平测出玉镯的质量，当天平平衡时，右盘中砝码及游码的位置如图，玉镯的质量是_____．用量杯测得玉镯的体积是20cm1．则玉镯的密度为______kg/m1．

20．小明用秤、侧面有口的玻璃杯(溢出的水可直接用小烧杯接走)、水、细线等器材来测量一物块的密度。(水的密度为ρ水）
他在杯中装满水,记下此时秤的示数为m0,如图甲,然后将物块慢慢放入水中,当物体浸入水中的体积逐渐增大时,秤的示数_______。当物体沉在玻璃杯的底部时,放开手,如图乙,此时秤的示数为m1，m0____m1 。将物块取出后秤的示数为m2,则测出的物块密度的表达式ρ=____________。
21．在测定额定电压为“2.5V”小灯泡电功率的分组实验中：

（1）请用笔画线代替导线，将图甲中的实物电路连接完整。
（________）
（2）小明闭合开关后，发现灯泡不亮，电流表有示数，电压表无示数，则故障可能是________．排除故障后，移动滑片使小灯泡正常发光，此时电流表数如图乙所示，则小灯泡额定功率为________ W。
（3）小华在进行实验数据处理时，算出了小灯泡的平均功率（如表），你认为这样处理数据是________（合理/不合理）的，理由：_______。
实验序号
电压U/V
电流I/A
功率P/W
平均功率P/W
①
2.5
0.29
0.725
0.71
②
2.5
0.28
0.70
②
2.5
0.28
0.70
（4）完成上述实验后，小华又重新设计了如图丙所示电路，测量另一个小灯泡的额定功率，这个小灯泡正常工作的电流为I1．请根据以下实验步骤写出小灯泡的额定功率表达式（已知电源电压U不变）。
①只闭合开关S1，移动滑动变阻器R2的滑片，使电流表示数为I1；
②只闭合开关S2，保持滑动变阻器R2的滑片位置不变，调节滑动变阻器R1的滑片，使电流表示数为I1；再将滑动变阻器R2的滑片调到最左端，读出电流表的示数为I2；
则小灯泡的额定功率表达式为P额= _________ 。（用字母表示）
22．在进行“探究动能大小与质量是否有关”的活动中。

（1）小明用两辆相同的小车，在其中辆小车上放一个砝码，然后让它们从同一斜面的同一位置由静止释放，撞击置于水平面上的木块，如图（a）。
①将小车从同一位置处释放，目的是为了控制小车到达水平面的______相同。
②本实验探究的是______（填“木块”、“小车”或“斜面”）的动能与______的关系，实验中是通过观察来______比较动能大小的；
（2）小红继续对该实验进行研究，设计的方案如下：让同一小车，从同一斜面的不同高度由静止释放，撞击水平面上的木块，如图（b），发现：木块滑行的距离不一样远，根据这一现象，说明小车的动能大小除与其质量有关外，还与______有关。
五、计算题（本大题共2小题，共13分）
23．质量为20kg、底面积100cm2的物体静止在水平地面上．用如图所示的滑轮组在5s内将物体匀速竖直提升3m，已知动滑轮重50N，不计绳重和摩擦．（g=10N/kg）求：

（1）提升前，物体静止在水平地面上时对地面的压强；
（2）拉力F的功率；
（3）滑轮组的机械效率．
24．某简易电吹风简化电路如图所示，其主要技术参数如下表，在家庭电路使用中：
额定电压
220V
额定功率
热风时：990W
冷风时：110W

（1）当电吹风吹冷风时，通过电动机的电流多大？若电动机电阻R1为1Ω，则40s内电流通过电动机产生的热量是多少焦？
（2）当电吹风吹热风时，电热丝R2的电功率是多少瓦？电热丝R2的电阻值是多少欧？
六、综合能力题（本大题共3小题，共18分）
25．如图甲所示为常见家用电吹风，它的简化电路如图乙所示。问：
当将图乙的选择开关拨到触点A、B时，电吹风可实现的功能是什么？已知电热丝正常工作时的电阻为55Ω，当电吹风吹热风时，通过电热丝的电流是多少？电热丝的电功率是多少？测得单独使用电吹风吹冷风时，家里电能表（标有3000r/kW·h）的表盘转动30圈用时5min，则吹冷风5min消耗的电能是多少？电吹风吹冷风时的功率是多少？
26．阅读短文，回答文后的问题
按压式瓶盖
在日常生活中，装有洗手液或洗发液的瓶子，其瓶盖都是按压式的，如图所示。按压式瓶盖的工作原理是什么呢？液体是怎么“吸”上来的?
洗手液瓶中有个按压式吸液结构，它由导液管、进液阀门、弹簧、活塞、出液阀门、出液管、储液筒等组成，如图所示，其中进液阀门和出液阀门是塑料小球，进液阀门位于弹簧下端，出液阀门位于活塞上端。使用的时候，通过手向下按压，活塞向下移动，弹簧被压缩使得进液阀门关闭，出液阀门打开，储液筒里的液体从出液管流出瓶外；当手松开时，弹簧恢复原来的自然状态，使得活塞向上移动，出液阀门关闭，进液阀门打开，液体从导液管通过进液阀门进入到储液筒。这样活塞在圆筒中上下往复运动，不断地把液体“吸”出瓶外。

（1）按压式瓶盖的工作原理和_______原理相同。
A．钢笔灌墨水 B．吸尘器 C．帕斯卡裂桶实验 D．汽油机
（2）洗手液能被“吸”上来是利用了_______。
（3）向下按压后松手时，液体从导液管通过进液阀门进入到储液筒，是因为瓶中气压_______储液筒中气压。（选填“大于”、“小于”或“等于”）
（4）如果宇航员在太空舱中按压这种瓶装洗手液瓶盖，_______挤出洗手液。（选填“能”或“不能”）
27．如图甲所示，2018年12月8日，我国在西吕卫星发射中心用长征三号乙运载火箭成功发射嫦娥四号探测器（它由着陆器与巡视器组成，巡视器命名为“玉兔二号”），于2019年1月3日成功着陆在月球背面，开展月球背面探测及巡视探测。月球重力是地球的六分之一，月球表面土壤非常松软，凹凸不平，有石块、有陨石坑，还有陡峭的高坡。在这种环境中，月球车既不能打滑，更不能翻车。为了克服这些困难，“玉兔二号”上有全景相机和导航相机，底部有6个带齿纹的轮子着地。

（1）长运三号火箭携带着嫦娥四号竖直发射加速升空时，下列说法正确的是_____。
A．以长运三号火箭为参照物，此时嫦娥四号是运动的
B．长运三号火箭刚离开地面向上飞行过程中只受空气阻力和推力作用
C．长运三号火箭加速升空时，重力势能增大，动能增大
D．长运三号火箭在大气层时候与大气剧烈摩擦，此时内能转化为机械能
（2）玉兔二号巡视器（图乙）在月球表面行走时，当前方一定范围内有高于20cm的障碍物时，玉免二号上的测器会发出预警，从而及时修正路线，此探测器是利用_____（选项“超声波”或“电波”）的反射来工作的。
（3）图甲和图乙是嫦四号玉免二号互拍照片，为了使对方五红旗标志看的更清晰更大一些，此时应让玉免二号_____（选填“靠近”成“远离”）嫦娥四号。
（4）玉免二号设计质量140kg，底部有6个带齿纹的轮子着地，带齿轮的目的是_____；若每个轮子触地面积100cm2，则玉免二号对月球地面的压强为_____Pa.
（5）当玉兔二号需要采集月球表面岩石样本时，会从物部伸出如图丙所示机械臂，机械臂简化图如图了所示。请在图中画出：
①加在A点的最小动力F1②画山阻力F2的力臂。
（__________）
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
微型电扇中装有电动机，电动机主要是由磁体和线圈组成，用手旋转叶片时，线圈恰好在磁场中做切割磁感线运动，此时会产生电流，发光二极管发光了，该现象是电磁感应现象。
A．图中闭合电路的部分导体在磁场中做切割磁感线运动时，电路中产生了感应电流（可从电流表指针发生偏转来体现），这是电磁感应现象，故A符合题意．
B．图中直导体通电后在磁场中运动，说明磁场对通电导体有力的作用，是电动机的工作原理，故B不符合题意；
C．图中是电磁铁，是电流的磁效应，故C不符合题意；
D．图中导体通电后小磁针会偏转，说明通电导体周围有磁场，是奥斯特实验，故D不符合题意；
故选A。
本题需注意电磁感应为因为运动而产生了电流，导体在磁场中受力是因为有了电流而发生了运动。实验装置是不同的，而风扇内部的线圈当外部接电源时，风扇能转动，是磁生电；当用外力转动风扇时，就成了发电机。
2、B
【解析】
A、压强的国际单位是帕斯卡；故A错误；
B、功率的国际单位是瓦特，简称瓦，符号是W；故B正确；
C、电压的国际单位是伏特；故C错误；
D、电流的国际单位是安培；故D错误；
3、C
【解析】A. 光屏上能呈现烛焰的像，说明是实像，虚像不能成在光屏上，故A错误；
B. 凸透镜成实像时，都是倒立的，成虚像时是正立的，如图成的是实像，是倒立的，故B错误；
C. 由图知，物距位于一倍到二倍焦距之间，像距大于二倍焦距，成倒立放大的实像，故光屏上呈现的是烛焰放大的像，故C正确；
D. 该实验现象能说明投影机的成像特点，而照相机利用的是成缩小实像的规律，故D错误；
故选C。
点睛：凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆。
4、B
【解析】
A. 能自由转动的磁体静止时指南的那个磁极叫做南极，又叫S极，司南的长柄指向南方，说明长柄是磁体的南极或叫S极，故A错误；
B. 外形相同的螺线管在电流一定，线圈的匝数越多，其磁性越强，故B正确；
C. 使用试电笔时，用指尖按住上端的金属帽，不会发生触电事故，故C错误；
D. 保险丝不能用铜丝代替，保险丝的选择需要满足电阻率大，熔点低的特点，故D错误．故选B.
5、B
【解析】
蜡烛距离凸透镜30cm时，在透镜的另一侧16cm处光屏上得到一个清晰的像，物距大于像距，成倒立缩小实像，是照相机的原理；故①错误，②正确；
此时物体在二倍焦距以外，像在一倍焦距和二倍焦距之间，
即30cm＞2f；2f＞16cm＞f，
解得：8cm＜f＜15cm，故③正确；
近视镜片是凹透镜，对光线具有发散作用，所以近视镜片放在蜡烛和凸透镜之间，像将延迟会聚，为使光屏上看到清晰的像，采取的方法为：使光屏远离透镜，使像成在光屏上，故④错误。
故选B。
6、D
【解析】
A、液体的比热容不一定比固体的大，比如：冰比水银的比热容大。故A错误；
B、冰的比热容是2.1×103J/（kg•℃）表示1kg冰温度每升高（或降低）1℃，吸收（或放出）的热量是2.1×103J．故B错误；
C、质量相等的水和煤油吸收相等的热量后，根据公式知，煤油的温度变化大。故C错误；
D、由表中数据知，铝的比热容大于铜。质量相等的铜和铝，升高相同的温度，根据吸热公式知，铝吸收的热量多。故D正确。
7、D
【解析】
A．丝绸摩擦过的两根玻璃棒都带正电荷，相互靠近时同种电荷相互排斥，故A错误。
B．将毛皮摩擦过的橡胶棒接触验电器的金属球，橡胶棒上多余的电子转移到验电器的金属箔上，使箔片带同种电荷相互排斥而张开角，故B错误。
C．把导线接在一个小灯泡的两端，小灯泡被短路，灯泡不发光，故C错误。
D．图丁开关闭合后，金属线将灯泡短路，发现灯泡熄灭，由于短路输电线因电流过大而烧毁，故D正确。

二、填空题（本大题7小题，共21分）
8、惯性 重力 形状
【解析】
试题分析：由于铅球具有惯性，所以在离开人手后会继续前进一段距离，由于受到重力的作用，铅球最弱会落到地面上，铅球和地面相碰时，会给地面一个作用力，这个作用力使地上形成了一个坑，也就是说力改变了物体的形状．
考点：运动和力
9、4 0.5
【解析】
有用功：W有＝fs＝20N×0.2m＝4J；由η＝可得，W总＝＝＝5J；则拉力的功率：P＝＝＝0.5W．
10、滑轮组 420 490
【解析】
（1）从使用的情况来看，两根木棍和绳子组成的机械相当于滑轮组；
（2）小娟在A处所用的拉力为70N，由图可知小明那端木棍与6段绳子相连，摩擦忽略不计，因此小明受到的拉力：F1=70N×6=420N；小岗那端木棍与7段绳子相连，因此小岗受到的拉力：F2=70N×7=490N。
11、2.25 0 31
【解析】
物体末端对应刻度值是2.25cm，起始位置对应刻度值是0.00cm，物体长度L=2.25cm-0.00cm=2.25cm．
用托盘天平测铜块的质量：若游码不在“0”刻度线处，则在未测铜块前就增加了右盘砝码的质量，所以测量不准确；应将游码移至标尺左端的“0”刻度线处，调节平衡螺母使天平平衡；读数时：铜块的质量为m=20g+10g+1g=31g．
12、改变物体的运动状态 改变物体的形状
【解析】
[1]足球场上，守门员将球扑出禁区，球的运动状态发生了变化，说明力可以改变物体的运动状态。
[2]小莉在橡皮泥上印上漂亮的指印，橡皮泥的形状发生变化，说明力可以改变物体的形状。
13、.7.5 x 103; 260
【解析】
（1）物体对地面的压强为：
；
（2）因为，所以物体Q对杠杆的拉力为：

由于力的作用是相互的，所以杠杆对物体Q的拉力为，
对于物体Q，有
所以地面对物体Q的支持力为
．
14、压强 大气压
【解析】
根据压强的定义式知，当压力一定时，减小受力面积，从而增大压强；注射器将药液吸入针筒之前，需要先排出针筒内的空气，这样，针筒内的气压减小，药液受到外界大气压的作用，会被压入针筒．
【详解】
由公式可知，注射器的针头做得很尖，是在压力一定时，通过减小受力面积来增大压强的．注射器能将药液吸入针筒是因为针筒内的气压减小，外界大气压把药液压入针筒．
故答案为压强；大气压．
此题考查学生对增大压强的方法及其应用和大气压应用．贴近生活实际，便于激发学生探究物理现象的兴趣，同时，也体现了新课程的指导思想．

三、作图题（共7分）
15、
【解析】
因为像与物的连线垂直于镜面，像与物到镜面的距离相等，所以分别由A、B两点向镜面作垂线，使A和A'，B和B'到镜面的距离相等，连接A'B'，那么A'B'就是物体AB在平面镜MN中的像，因为平面镜成的是正立等大的虚像，所以A'B'要画成虚线并在上方标上箭头，如图：

16、
【解析】
由图知F为动力，过支点O做动力F的垂线段，即为动力臂L1.，重物对杠杆的竖直向下的拉力为阻力，作用点在杠杆上，方向竖直向下。如图所示：

17、
【解析】
在电路中，电流表相当于导线，与用电器串联；电压表相当于断路，与用电器并联；由电路图可知，左面的圈与电源并联，一定是电压表；中间的圈与后面的电阻串联，一定是电流表；右面的圈与电阻并联，一定是电压表。如图所示：

四、实验题（本大题共5小题，共20分）
18、3033.43.34×303偏大先测量橡皮泥的体积，后测量橡皮泥的质量，橡皮泥上沾有水，会使橡皮泥的质量测量值偏大，橡皮泥的体积测量是准确的，所以橡皮泥的密度偏大不能，橡皮泥的重力小于弹簧测力计的分度值，无法准确测量重力，无法准确求出浮力，无法准确求出橡皮泥的密度
【解析】
方案一：（3）橡皮泥的体积V＝30ml﹣30ml＝30ml＝30cm3，
橡皮泥的质量m＝30g+3.4g＝33.4g，
橡皮泥的密度ρ＝＝＝3.34g/cm3＝3.34×303kg/m3
（3）先测量橡皮泥的体积，后测量橡皮泥的质量，橡皮泥上沾有水，会使橡皮泥的质量测量值偏大，橡皮泥的体积测量是准确的，所以橡皮泥的密度偏大．
方案二：（5）用弹簧测力计测量橡皮泥的重力G3，把橡皮泥浸没在水中读出弹簧测力计示数G3，
橡皮泥受到的浮力：F浮＝G3﹣G3，
橡皮泥浸没在水中受到的浮力为：F浮＝ρ水gV排＝G3﹣G3，
橡皮泥的体积：V＝V排＝，
橡皮泥的质量：m＝，
所以橡皮泥的密度为：ρ＝＝．
（6）橡皮泥的重力：G3＝mg＝0.0334kg×9.8N/kg＝0.33333N，
弹簧测力计的分度值是0.3N，
橡皮泥的重力小于弹簧测力计的分度值，无法准确测量重力，无法准确求出浮力，无法准确求出橡皮泥的密度．
19、60.4g1.02×101
【解析】
天平标尺每一个大格代表1g，每一个小格代表0.2g，游码对应的刻度值0.4g.玉镯的质量：m＝砝码的质量游码对应的刻度值＝50g10g0.4g＝60.4g，玉镯的体积：V＝20cm1.玉镯的密度：ρ＝＝1.02g/cm1＝1.02101kg/m1.
点睛：首先读出游码对应的刻度，根据玉镯的质量＝砝码的质量游码对应的刻度；又知道玉镯的体积，根据密度公式求出玉镯的密度．
20、不变 小于
【解析】
（1）将物块慢慢放入装满水的溢水杯中，水会溢出，溢出水的重力等于物块受到的浮力，当物体浸入水中的体积增大时，玻璃杯对秤的压力不变，所以秤的示数不变；
（2）当物体沉入玻璃杯底部时，放开手，玻璃杯对秤的压力增大，所以示数增大，即m0<m1；
（3）由甲丙可知溢出水的质量即物体排开水的质量；m排=m0-m2，物体的体积： ；由乙丙可知物块的质量：m=m1-m2，物块的密度：。
21、见解析 灯泡短路 0.75 合理 小华三次均测量了灯泡额定功率
【解析】
（1）滑动变阻器应“一上一下”接线，图中已经接了右下端接线柱，所以将滑动变阻器C接线柱与灯泡右端接线柱连接；电压表测灯泡电压，且灯泡额定电压为2.5V，所以应使用小量程，将电压表“3”接线柱与灯泡右端接线柱连接。如图：

（2）开关闭合后，电流表有示数，说明电路是通的，但灯泡不亮，且测量灯泡的电压表无示数，则说明电流绕过灯泡了，即故障是小灯泡短路了；由甲图可知，电流表使用小量程，分度值为0.02A，所以乙图电流表示数为0.3A，则小灯泡额定功率为P=UI= 2.5V×0.3A=0.75W。
（3）本次实验目的是测量小灯泡的额定功率，所以表格中每次测出的功率都是在小灯泡额定电压下的。所以小华算出了小灯泡额定电压下的平均功率是合理的。如果测出的小灯泡功率是在不同电压下的，则算出功率的平均值是没有意义的。
（4）只闭合开关S1，灯泡与R2串联，移动滑动变阻器R2的滑片，使电流表示数为I1；再只闭合开关S2，R1与R2串联，保持滑动变阻器R2的滑片位置不变，调节滑动变阻器R1的滑片，使电流表示数也为I1。则R1接入电路的电阻与灯泡正常发光时的电阻相等。只闭合开关S2，将滑动变阻器R2的滑片调到最左端，此时电路中只有R1，电流表的示数为I2，则R1接入电路的电阻为R1=，则灯泡正常发光时的电阻R= R1=。则灯泡额定功率为P==。
22、速度 小车 质量 木块被推出的远近 速度
【解析】
（1）①为了使小车在水平面运动时的起始速度相等，需将质量不同的小车从斜面上的同一高度处由静止滑下；
②由图（a）可知，小车的质量不同，从斜面上的同一高度处由静止滑下，到达水平面的速度相同，探究小车的动能与质量的关系，实验中通过小车推动木块移动的距离来反映动能的大小；
（2）同一小车，从同一斜面的不同高度由静止释放，那么小车到达水平面时的速度就不同，小车推动木块做功，运动距离越远，做功越多，动能越大，小车质量一定，小车的速度越大，动能越大，根据这一现象，说明小车的动能大小除与其质量有关外，还与速度有关。

五、计算题（本大题共2小题，共13分）
23、（1）2×104pa；（2）150W；（3）80％
【解析】
（1）物体对地面的压力：F压=G=mg=40kg×10N/kg=400N，
对地面的压强：p=F压/S=200N/100×10−4m2=2×104Pa；
（2）由图可知，n=2，则绳端移动的距离：s=nh=2×3m=6m，
不计绳重和摩擦时，拉力大小：F=（G+G动）/n=（200N+50N）/2=125N，
拉力做的总功：W总=Fs=125N×6m=750J，拉力F的功率：P=W总/t=750J/5s=150W；
（3）有用功：W有=Gh=200N×3m=600J，滑轮组的机械效率：η=×100%=600J/750J×100%≈80%．
24、（1）10J；（2）55Ω
【解析】
（1）由题意知：当吹冷风时，只有电动机工作，其功率为P1=110W，电压为U=220V，R1=1Ω，则通过电动机的电流：
；
在时间t=40s内电流通过电动机产生的热量：
Q1=I12R1t=（0.5A）2×1Ω×40s=10J．
（2）由题意知：当电吹风吹热风时，电动机和电热丝并联接入电路，总功率P=990W，则电热丝R2的电功率：
P2=P－P1=990W－110W=880W，
电热丝R2的电阻值：
．

六、综合能力题（本大题共3小题，共18分）
25、（1）吹热风；（2）4A；880W；（3）0.01kWh；120W
【解析】
(1)由图可知，当开关拨到触点A、B时，电动机和电热丝同时工作吹热风；
(2)通过电热丝的电流：，
电热丝的功率：P=UI=220V×4A=880W；
(3)电能表的表盘转30圈消耗的电能：W= ，
电吹风吹冷风时的功率： 。
答：(1)当将图乙的选择开关拨到触点A. B时，电吹风可实现的功能是热风；
(2)当电吹风吹热风时，通过电热丝的电流是4A；电热丝的电功率是880W；
(3)吹冷风5min消耗的电能是0.01kW⋅h；电吹风吹冷风时的功率是120W。
26、A 大气压 大于 能
【解析】
（1）按压瓶盖，瓶内气体被压缩，压强变大，大于外界大气压，洗手液在内外气压差的作用下被“吸”上来，利用的是大气压。
A、在钢笔吸墨水的过程中，挤出管内空气，松开手后，管内气压小于外界大气压，墨水在外界大气压的作用下压入管内，符合题意；
B、吸尘器在工作时，由于转动的扇叶处气体的流速大，压强小，从而在周围大气压的作用下将灰尘、纸屑等垃圾“吸”入，不符合题意；
C、帕斯卡裂桶实验是利用了液体压强与深度的关系，与大气压无关，不符合题意；
D、汽油机是将空气与汽油的混合气，在吸气冲程中被吸入汽缸，混合气经压缩点火燃烧而产生内能，高温高压的气体作用于活塞顶部，推动活塞作往复直线运动，通过连杆、曲轴飞轮机构对外输出机械能，与大气压无关，不符合题意；
（2）由（1）可知，洗手液能被“吸”上来是利用了大气压；
（3）向下按压后松手时，液体从导液管通过进液阀门进入到储液筒，说明瓶中气压大于储液筒中气压；
（4）因为太空舱内也有空气，而这种瓶装洗手液瓶盖是利用大气压工作的，所以如果宇航员在太空舱中按压这种瓶装洗手液瓶盖能挤出洗手液。
27、C 电磁波 靠近 增大接触面的粗糙程度，增大摩擦 3883
【解析】
（1）A、火箭在加速升空过程中，以火箭为参照物，嫦娥四号探测器相对于火箭的位置没有发生变化，所以是静止的，故错误；
B、长运三号火箭刚离开地面向上飞行过程中受重力、空气阻力和推力作用，故错误；
C、火箭加速升空的过程中，火箭的质量不变，速度增大，动能增大；高度增加，重力势能增大，故正确；
D、长运三号火箭在大气层时候与大气剧烈摩擦，此时机械能转化为内能，故错误。
（2）月球上没有空气，声音不能在真空中传播，因此不能用超声波来探测障碍物，障碍物探测器是利用电磁波的反射来工作；
（3）用照相机来拍照，为了使对方五红旗标志看的更清晰更大一些，由凸透镜成实像规律，物距越小，成的像越大，像距也越大，可知此时应让玉免二号靠近嫦娥四号；
（4）玉兔号底部有6个带齿纹的轮子的目的是通过增加接触面的粗糙程度的方法来增大摩擦力；玉兔号月球车在地球上所受重力为：，因为月球引力只是地球引力的六分之一，故，月球车对月球地面的压强为：；
（5）过O点作阻力F2的垂线，即为阻力F2对支点O的力臂L2，在阻力、阻力臂一定的情况下，要使动力最小，动力臂需要最长，阻力的方向已标出，所以动力的方向应该向上，过A点作OA的垂线就得到在A点施加的最小动力F1，如下图所示：
