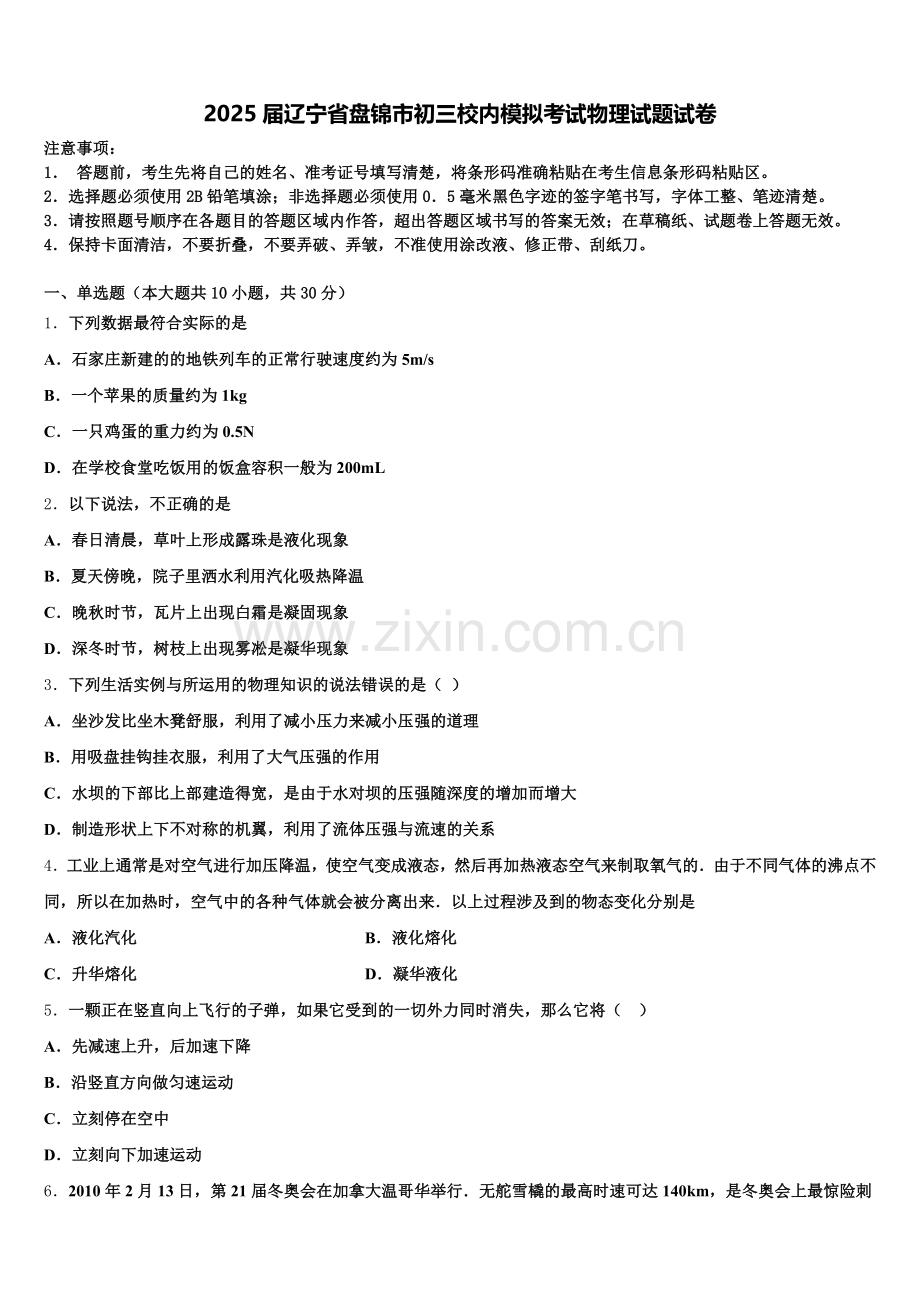

2025届辽宁省盘锦市初三校内模拟考试物理试题试卷
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单选题（本大题共10小题，共30分）
1．下列数据最符合实际的是
A．石家庄新建的的地铁列车的正常行驶速度约为5m/s
B．一个苹果的质量约为1kg
C．一只鸡蛋的重力约为0.5N
D．在学校食堂吃饭用的饭盒容积一般为200mL
2．以下说法，不正确的是
A．春日清晨，草叶上形成露珠是液化现象
B．夏天傍晚，院子里洒水利用汽化吸热降温
C．晚秋时节，瓦片上出现白霜是凝固现象
D．深冬时节，树枝上出现雾凇是凝华现象
3．下列生活实例与所运用的物理知识的说法错误的是（ ）
A．坐沙发比坐木凳舒服，利用了减小压力来减小压强的道理
B．用吸盘挂钩挂衣服，利用了大气压强的作用
C．水坝的下部比上部建造得宽，是由于水对坝的压强随深度的增加而增大
D．制造形状上下不对称的机翼，利用了流体压强与流速的关系
4．工业上通常是对空气进行加压降温，使空气变成液态，然后再加热液态空气来制取氧气的．由于不同气体的沸点不同，所以在加热时，空气中的各种气体就会被分离出来．以上过程涉及到的物态变化分别是
A．液化汽化 B．液化熔化
C．升华熔化 D．凝华液化
5．一颗正在竖直向上飞行的子弹，如果它受到的一切外力同时消失，那么它将（ ）
A．先减速上升，后加速下降
B．沿竖直方向做匀速运动
C．立刻停在空中
D．立刻向下加速运动
6．2010年2月13日，第21届冬奥会在加拿大温哥华举行．无舵雪橇的最高时速可达140km，是冬奥会上最惊险刺激的比赛项目之一．我们在看电视转播时，虽然运动员总没有离开小小的电视屏幕，但总能感觉他如同飞人（如图所示），这是因为我们所选取的参照物是

A．电视屏幕 B．雪橇
C．比赛场上的观众或冰道 D．我们自己
7．2019年3月19日，材料领域国际顶级期刊《自然·材料》发表复旦大学修发贤团队最新研究论文《外尔半金属砷化铌纳米带中的超高电导率》，在室温下制备出新型超高导电材料-砷化铌纳米带。关于这种材料的应用，下列说法正确的是
A．适合制作电饭锅的发热体
B．适合制作输电导线
C．适合制作滑动变阻器的电阻丝
D．适合制作白炽灯的灯丝。
8．如图所示，家庭电路元件的连接完全正确的是
A． B． C． D．
9．踢足球是广大青少年喜爱的运动，下列与踢球有关的说法正确的是（　　）
A．踢球时，脚对球施加了力，球对脚没有力的作用
B．只要脚对球施加的力大小相同，其作用效果一定相同
C．踢出去的球在空中运动的过程中，没有受到任何力的作用
D．守门员使球停下来的过程中，力改变了球的运动状态
10．（2017•镇江卷）图是一种输液时所用报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接触到从针口处漏出的药液后，其电阻RM发生变化，导致电压表的示数增大而触犯警报器（图中未画出）报警，则M接触药液后（　　）

A．M的电阻RM变大
B．电路消耗的总功率变大
C．电压表与电流表的示数乘积不变
D．电压表与电流表的示数之比变大
二、多选题（本大题共3小题，共12分）
11．将“6V 3W”和“6V 6W”的两只灯泡 L1和L2 串联后接在电源两端，不考虑温度对灯丝电阻的影响，则（　　）
A．电源电压为12V时，两只灯泡均能正常发光
B．两个灯泡发光时，灯泡 L1比灯泡 L2亮一些
C．灯泡发光时，电路中允许通过的最大电流为0.5A
D．灯泡 L1正常发光时，灯泡 L2的实际功率是1.5W
12．质量相同的甲、乙两种物质从固态开始加热，它们在相同时间内吸收的热量相等加热时间都为6分钟，它们的温度随时间变化的图象如图所示。由图象可知

A．在3～6min内，甲是固液共存状态
B．甲属于晶体，乙属于非晶体
C．在4～6min内，甲的内能保持不变
D．甲固态时的比热容比乙小
13．小明同学在探究凸透镜成像规律时，用焦距分别为 f1、f2 的甲、乙两个凸透镜进行实验．先将点燃的蜡烛、透镜甲和光屏放置在光具座上，调整后的位置如图 6 所示，此时在光屏上得到烛焰清晰的像（图中未标出）；再用透镜乙替换透镜甲，且保持蜡烛和透镜的位置不变，将光屏向左移动再次得到烛焰清晰的像．下列判断正确的是

A．图6中光屏上的像是放大的
B．图6中光屏上的像是缩小的
C．f1＜f2
D．f1＜f2
三、填空题（本大题共5小题，共10分）
14．雪灾期间，许多电线都包裹上了厚厚的冰，电线因无法承受冰的重力牵拉，与电线杆一起倒伏在地，损毁惊人。为了除去电线和道路上的冰雪，人们想了许多办法：比如可以给输电线通以大电流，利用电流的______效应来除冰：比如可以在道路上撤盐，利用“冰上撒盐后使冰的______降低”来除冰。
15．小明坐在教室的座位上时，能从黑板上方的电子钟玻璃面内看到两盏日光灯的像，如图甲所示，这是光的_____现象；当他走到讲台前再看钟玻璃面发现像不见了，如图乙所示．那么这两盏灯像的位置_____（选填“改变”或“未改变”），这两盏灯之间是_____联．

16．近期，西宁市创城行动中，交警在检查酒驾时，首先通过嗅觉感知其是否饮酒，交警能闻到酒精味是因为_____，然后通过酒精检测仪定量检测．该仪器原理可以简化成如图所示电路，其中R0为定值电阻，R为气敏电阻，当酒精气体浓度增大时，R的阻值减小．若驾驶员饮酒，检测酒精检测仪上电压表的示数将____（选填“变大”或“变小”）．

17．如图质地均匀的长方体重7N，放在水平桌面上，它与桌面的接触面积为0.01m2，则它对桌面的压强为__Pa；竖直切除该物体右边的阴影部分，剩余部分对桌面的压强会_____（选填“变小”、“不变”或“变大”）。

18．随着生活水平的提高，扫地机器人逐步进入普通家庭（如图），机器人吸尘的工作原理是电机转动时使内部气体流速变大，压强_____（选填“变大”或“变小”），从而使杂物进入吸尘器。

四、计算题（本大题共3小题，共29分）
19．如图为某小区供电设备向居民楼输电的示意图．当居民楼内用户用电器消耗的总功率P为22kW时,居民楼用户用电器两端的实际电压为220V,求

（1）通过输电代的电流是多大？
（2）若输电线的总电阻r为，则供电设备的输出电压为多大？
（3）输电线上损失的电功率为多大？
20．如图所示，薄壁圆柱形容器置于水平地面，容器的底面积是m2，容器高0.2m，内盛0.17m深的水．均匀实心正方体A物块（不吸水），其体积为m1．试求：

（1）水对容器底部的压强为多少？
（2）水受到的重力是多少？
（1）将A物块缓慢浸入水中，当水对容器底部的压强最大时，A物块的密度范围？
21．如图所示，将质量为80g，体积为100cm3的铁制小球放入盛水的薄玻璃容器的水中在玻璃容器下方有一已经接入电路的螺线管，小灯炮L标有“6V 3W”字样，通过螺线管的电流Ⅰ与螺线管对铁制小球的作用力F的关系如下表所示（灯丝电阻保持不变，不考虑铁制小球与螺线管距离的远近对作用力F的影响）求：

（1）断开开关铁制小球静止时露出水面的体积是多少？
（2）闭合开关，调节滑动变阻器的滑片使铁制小球能悬停在水中，此时小灯泡消耗的功率是多大？
（3）闭合开关，调节滑动变阻器的滑片使小灯泡正常发光，当铁制小球静止时，小球对容器底的压力是多大？

五、作图题（本大题共2小题，共4分）
22．如图所示，当小军用力推墙时，他沿水平冰面减速向后退去，请你画出此时小军的受力示意图．（图中黑点表示重心）

23．为节省电能，楼道中的照明灯只有同时满足“天黑和有人路过楼道”时，才会自动亮．为满足用户要求，小强设计出了楼道照明灯的“智能控制电路”控制电路由“光控开关”和“声控开关”组成，在答题卡上完成电路的连接．

六、实验探究题（本大题共3小题，共15分）
24．为了比较沙子和水吸热升温现象，小明做了如图所示的实验:在2个相同的烧杯中分别装有_________、初温都相同的沙子和水，用两个相同的酒精灯对其加热，实验数据记录如下表:

质量/g
温度升高10℃所需要的时间/s
温度升高20℃所需要的时间/s
温度升高30℃所需要的时间/s
沙子
30
64
89
124
水
30
96
163
220
（1）在此实验中，用加热时间的长短来表示沙子和水____________．
（2）分析表中的实验数据可知:质量相同的沙子和水，升高相同的温度，水吸收的热量 ____________（选填“大于”或“小于”）沙子吸收的热量．
（3）根据表中数据可以推想，如果给质量相同的沙子和水加热相同的时间，则________升高的温度会更高些，两者增加的内能比较（不计热量损失）:______________．（选填“水大”、“沙子大”或“一样大”）
25．明利用如图所示的实验的装置探究电与磁之间的关系，实验中观察得到的现象记录如下表．
实验中，通过观察______________________判断电路中是否产生磁感应电流；比较实验1、2可知，导体中产生感应电流的一个条件是____________；经过分析还可以得出，产生感应电流的条件是_____________________________________；用这个实验原理可以制成__________（选填“电动机”或“发电机”）．
26．如图所示，甲、乙分别是“探究平面镜成像特点”和“探究凸透镜成像规律”的实验装置

（1）下面表格中的数据是一位同学测量的四组像和物体到玻璃板的距离．实验中刻度尺的使用以及读数均正确，但是分析数据时发现第二组的数据有较大的偏差，你认为造成这个偏差的原因可是____．
实验序号
1
2
3
物到玻璃板的距离/cm
15.30
23.02
25.60
像到玻璃板的距离/cm
15.30
23.15
25.60
A、选用的玻璃板太厚
B、选用的玻璃板太薄
C、在判断蜡烛B与蜡烛A的像是否完全重合时出现了较大偏差
（2）实验中，在确定蜡烛B和蜡烛A的像是否完全重合时，人眼应该在_______一侧观察
（3）实验时，因为玻璃板有两个反射面，所以能看到两个蜡烛的像，若玻璃板的厚度为0.5cm，则两个像间的距离为_______cm．
（4）在利用乙图装置做“探究凸透镜成实像规律”的实验时，某小组同学分别使蜡烛和光屏同时在光具座上不停地左右移动，但没能在光屏上看到烛焰所成的清晰的像．他们实验失败的原因是__________ ，正确的做法是______________ ．
（5）调整后，若透镜的焦距为10cm，将蜡烛放在35cm刻线处，适当调整光屏的位置，可在光屏上看到的是___________的像，___________是利用这一原理制成的．若将蜡烛向左移动，光屏应向____移，所成的像将_______．
参考答案

一、单选题（本大题共10小题，共30分）
1、C
【解析】
A. 地铁列车的正常行驶速度约为60m/s，骑自行车的速度大概5m/s，故A不符合实际；
B. 一个苹果的质量约为0.2kg左右，所以B不符合实际情况；
C. 10个鸡蛋的质量大约1斤=500g，所以一个鸡蛋的质量约50g=0.05kg，鸡蛋的重力为G=mg=0.05kg×10N/kg=0.5N，故C符合实际；
D. 饭盒的尺寸大概长15厘米，宽10厘米，高7厘，则饭盒的体积为：0.15m×0.07m×0.1m=0.00105m3，即容积约为约为1L，故D选项不符合实际；
2、C
【解析】露珠的形成是空气中的水蒸气液化，A正确；洒水可以利用水的蒸发来吸热降温，B正确；白霜、雾凇的出现，都是空气中的水蒸气凝华所致，C错误、D正确；故选C。
点睛：本题考查对物态变化现象的判断。（1）物质由固态变成液态叫做熔化，由固态变成气态叫做汽化，由固态直接变成气态叫做升华，这三种物态变化需要吸收热量；（2）物质由液态变成固态叫做凝固，由气态变成液态叫做液化，由气态直接变成固态叫做凝固，这三种物态变化需要放出热量。
3、A
【解析】
试题分析：A、坐沙发比坐木凳舒服，利用了压力一定，增大受力面积减小压强的道理，故A错误，答案为A．B、在大气压的作用下，吸盘挂钩吸附在墙壁上，可以用吸盘挂钩挂衣服，故B正确．C、由于水对大坝的压强随深度的增加而增大，所以水坝的下部比上部建造得宽，C正确．D、制造形状上下不对称的机翼，使机翼上下形成压强差产生向上的升力，是利用了流体压强与流速的关系，D正确．
【考点定位】压强
4、A
【解析】
由题意知，把空气降温加压后，使空气变成液态，属于液化；
液化后又加热升高温度，根据沸点不同进行分离液态空气制取各种气体，是由液态变成气体，属于汽化现象，故是先液化后汽化，故A正确．
故选A．
5、B
【解析】
此题考查了我们对牛顿第一定律的理解，只要判断出小球在外力消失前的状态，那么在外力消失后，它仍会保持这一状态。
【详解】
由牛顿第一定律可知，物体在不受力时，原来运动的物体在不受力时，总保持匀速直线运动状态；原来静止的物体不受力时，总保持静止状态；由于子弹在竖直向上飞行，所以当它受到的一切外力同时消失，将保持原来的运动状态，沿竖直方向做匀速运动。
故选B。
6、C
【解析】
试题分析：解答此题的关键是看被研究的物体与所选的标准，即参照物之间的相对位置是否发生了改变，如果发生改变，则物体是运动的；如果未发生变化，则物体是静止的．
解：（1）运动员相对于比赛场上的观众或冰道的位置发生了改变，所以说运动员相对于比赛场上的观众或冰道是运动的，并且运动速度很快．
（2）屏幕中的运动员相对于电视屏幕、雪橇、我们自己的位置没有发生改变，所以说运动员相对于电视屏幕、电视屏幕上的一条边及我们自己都是静止的．
故选C．
【点评】此题主要考查学生对参照物的选择、运动和静止的相对性的理解和掌握，研究同一物体的运动状态，如果选择不同的参照物，得出的结论可以不同，但都是正确的结论．
7、B
【解析】
电导率就是电阻率的倒数，在室温下制备出新型超高导电材料-砷化铌纳米带。说明该材料的电阻率非常小，在长度、横截面积、温度相同时，其电阻非常小，不适合制作滑动变阻器的电阻丝，根据焦耳定律，在其他条件相同时，电阻越小，产生的热量越小，故不适合做电饭锅的发热体，也不适合做白炽灯的灯丝，而制作输电线可以减小输电线上的电能损失．
8、B
【解析】
根据题中“家庭电路元件的连接完全正确的是”可知，本题考查家庭电路中灯泡、开关、三孔插座的接法。根据家庭电路中元件的连接要求进行判断。
【详解】
A、三孔插座的连接不符合“上孔接地线，左孔接零线，右孔接火线”的要求；灯泡螺丝套接到地线上了，故A接法错误；
B、开关、灯泡和三孔插座的接法均符合连接要求，故B接法正确；
C、三孔插座的连接不符合“上孔接地线，左孔接零线，右孔接火线”的要求，故C接法错误；
D、开关与电灯的接法不符合“火线首先接入开关，再接入灯泡顶端的金属点；零线直接接入灯泡的螺旋套”的要求，故D接法错误。
9、D
【解析】
A.物体间力的作用是相互的，所以踢球时，脚对球施加了力，球对脚也施加力的作用，选项A说法错误；B.力的作用效果与力的大小、方向、作用点有关，脚对球施加的力大小相同，其作用效果不一定相同，选项B说法错误；C.踢出去的球在空中运动的过程中，受到重力的作用，选项C说法错误；D.守门员使球停下来的过程中，速度大小发生了改变，故力改变了球的运动状态，选项D说法正确．
10、B
【解析】
由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流．由题意可知，M接触药液后，警报器报警，电压表V的示数增大，由I＝ 的变形式U＝IR可知，电压表示数增大时，电路中的电流变大，即电流表的示数变大，则电压表与电流表的乘积变大，故C错误；由P＝UI可知，电源电压不变时，电路消耗的总功率变大，故B正确；由R＝ 可知，电路中的总电阻变小，因串联电路中总电阻等于各分电压之和，所以，M的电阻RM变小，故A错误；由R＝ 可知，电压表V与电流表A的比值等于定值电阻R的阻值，则电压表与电流表的比值不变，故D错误．故选B．
点睛：由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流．根据题意可知，M接触药液后，警报器报警，电压表V的示数增大，根据欧姆定律可知电路中电流的变化，进一步可知电压表V与电流表A的乘积变化；根据P＝UI可知电路消耗总功率的变化，根据欧姆定律可知电路中总电阻的变化，根据电阻的串联可知M的电阻变化；根据欧姆定律结合定值电阻的阻值可知电压表V与电流表A的比值变化．

二、多选题（本大题共3小题，共12分）
11、BCD
【解析】
由P=UI可得，两灯泡的额定电流分别为：
I1==0.5A，
I2==1A，
由I=可得，两灯泡的电阻分别为：
R1===12Ω，
R2===6Ω；
A．因两灯泡的额定电流不相等，所以，两只灯泡不可能同时正常发光，故A错误；
C．因串联电路中各处的电流相等，所以，能正常发光的灯泡为额定电流较小的L1，电路中的最大电流I=I1=0.5A，故C正确；
B．因串联电路中各处的电流相等，因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，L1的电阻大，实际功率大，灯泡较亮，故B正确；
D．因串联电路中各处的电流相等，灯泡L2的实际功率：
P2=I2R2=（0.5A）2×6Ω=1.5W，
故D正确．
12、AD
【解析】
根据题意可知，质量相同的甲、乙两种物质从固态开始加热，它们在相同时间内吸收的热量相等；
A、由图象可知，甲物质的温度到达50℃后不再升高，则甲为晶体；在3～6min内，甲处于熔化过程中，为固液共存态，故A正确；
B、晶体有固定的熔化温度，而非晶体没有，由A项分析可知甲为晶体；虽然乙物质的温度逐渐升高，但乙可能是还未达到熔化温度，不能确定其一定是非晶体，故B错误；
C、在4～6min内，甲吸收热量，内能增加，故C错误；
D、烧杯内物质在相同时间内吸收的热量相同，由图象可知，在0～3min内甲升高的温度为△t甲＝30℃，乙升高的温度为△t乙＝20℃，所以△t甲＞△t乙；根据Q吸＝cm△t可知，当吸收的热量和质量都相同时，△t越大、比热容c就越小，所以甲固态时的比热容比乙小，故D正确。
13、BD
【解析】
试题分析：由图6知，物距大于像距，故所成的实像是倒立的、缩小的实像，选项B是正确的；用透镜乙替换透镜甲，且保持蜡烛和透镜的位置不变，即物距不变，将光屏向左移动说明现在像距变小，则相对于以前物距变大了，故f1＜f2，故选项D是正确的．本题正确选项是BD．
【考点定位】凸透镜成像的特点及其应用．

三、填空题（本大题共5小题，共10分）
14、热 熔点
【解析】
为了除去电线上的冰雪可以给它加热，输电线通过较大的电流，产生较多的热量，使冰熔化，利用电流的热效应来除冰；除去道路上的冰雪，因不便于加热，但可以在道路上撤盐，使冰的熔点降低，让冰在更低的温度下熔化。
15、反射 未改变 并
【解析】
日光灯在电子钟玻璃表面成像，属于平面镜成像，这是光的反射现象；当他走到讲台前，两盏灯的位置不变、电子钟的位置没变，所以像的位置未改变；这两盏灯工作时互不影响（若一盏灯灭、另一盏灯还能工作），所以它们之间是并联的．
16、分子不停地做无规则运动（或扩散现象） 变大
【解析】
酒精分子不停地做无规则运动，通过饮酒驾驶员的呼吸扩散到空气中，所以交警能闻到酒味；由电路图可知，R与R0串联，电压表测R0两端的电压，因酒精气体浓度增大时，R的阻值减小，所以，若驾驶员饮酒，R的阻值减小，电路中的总电阻减小，由可知，电路中的电流变大，由U=IR可知，R0两端的电压变大，即电压表的示数变大．
17、700减小。
【解析】
根据题意知道，长方体对桌面的压力是：F=G=7N；与桌面的接触面积是：S=0.01m2所以，长方体对桌面的压强是：p=F/S=7N/0.01m2=700Pa；由图知道，若沿竖直方向切去后，压力减小，而受力面积减小的程度更大一些，由p=F/S知道，剩余部分对桌面的压强会变小。
本题考查的是固体压强的计算及大小分析，解决此题的关键是利用好公式p=F/S。
18、变小
【解析】
根据流体压强和流速的关系可知，机器人吸尘的工作原理是电机转动时使内部气体流速变大，压强变小，小于外部大气压，在压强差的作用下使杂物进入吸尘器。

四、计算题（本大题共3小题，共29分）
19、（1）100A（2）224V（3）400W
【解析】
（1）通过输电线的电流：I===100A；
（2）输电线上损失的电压：U损=Ir=100A×0.04Ω=4V，输电设备输出电压：U1=U2+U损=220V+4V=224V；
（3）输电线上损失的电功率：P损=IU损=100A×4V=400W．
20、（1）1.666×101Pa；（2）11.128N；（1）
【解析】
（1）水对容器底部的压强：p=ρ水gh=1.0×101kg/m1×9.8N/kg×0.17m=1.666×101Pa，
（2）水的体积V=Sh=8×10-1m2×0.17m=1.16×10-1m1，水受到的重力G=mg=ρ水Vg=1.0×101kg/m1×1.16×10-1m1×9.8N/kg=11.128N；
（1）A在水中的状态可能有三种情况：漂浮、悬浮或下沉；A漂浮时其密度小于水的密度，悬浮时其密度等于水的密度，下沉时其密度大于水的密度；由于本题求的是A的最小密度，故A在水中处于漂浮状态时，其密度最小；将A缓慢浸入在水中，当水面上升至0.2m时，水对容器底部的压强是最大的；水面上方的体积即排开的水的体积为：V排=Sh′=8×10−1m2×(0.20m−0.17m)=2.4×10−4m1<1.2×10−4m1，此时A漂浮，A受到的浮力为：F浮=GA，即ρ水gV排=ρAgVA，带入数据得：1.0×101kg/m1×9.8N/kg×2.4×10−4m1=ρA×9.8N/kg×1.2×10−4m1，解得A的最小密度：ρA=0.75×101kg/m1。
21、（1）20cm3；（2）1.92W；（3）0.05N
【解析】
（1）小球的密度为：

可见小球的密度小于水的密度，所以，断开开关时，铁制小球静止时处于漂浮状态，受到的浮力和自身的重力相等，则小球受到的浮力：

由可得，小球排开水的体积：

则小球露出水面的体积为：
；
（2）闭合开关，调节滑动变阻器的滑片使铁制小球能悬停在水中时，小球受到的浮力为：

因小球悬停静止时，处于平衡状态，由力的平衡条件可得：
则螺线管对铁制小球的作用力：
根据表格可知，此时电路中的电流为0.4A；
根据可得，灯泡的电阻：
所以此时小灯泡消耗的功率为：；
（3）当小灯泡正常发光时，电路中的电流：
根据表格可知，此时螺线管对铁制小球的作用力，此时小球受到竖直向上的浮力和支持力、竖直向下的重力和螺线管对铁制小球的作用力处于平衡状态，由力的平衡条件可得：，
则小球受到的支持力：
，
因小球对容器底的压力和受到的支持力是一对相互作用力，二力大小相等，所以小球对容器底的压力为：．
考查了电功率的相关计算，浮沉条件和阿基米德原理的应用，多力平衡的分析，综合性较强，步骤较多，注意从整体把握题意，理清思路．涉及电功率的计算时，牢记和，在纯电阻电路中两公式可以直接使用，计算稍显简单．

五、作图题（本大题共2小题，共4分）
22、
【解析】
试题分析：小军沿水平冰面减速向后退去时，对小军受力分析，竖直方向上受到竖直向下重力和水平冰面对他竖直向上的支持力是一对平衡力；水平方向向左减速运动，故其受到水平向右的摩擦力；这三个力的作用点可画在重心，从重心分别沿竖直向下和竖直向上画一条有向线段，用“G”表示重力，用“F”表示支持力，从重心沿水平向右画一条有向线段，用“f”表示摩擦力，如上图所示．
【考点定位】力的示意图
23、
【解析】
由题意可知，居民楼的楼道里灯泡亮的条件是：（1）必须是晚上亮，白天不亮；（2）必须有人经过，没人不亮；所以光控开关和声控开关不能独立工作，即串联；晚上，天黑光控开关闭合，有人走动发出声音，声控开关闭合，灯亮，说明两个开关不能独立工作，即两个开关串联，再和灯泡串联．设计电路如下：

六、实验探究题（本大题共3小题，共15分）
24、质量 吸热的多少 大于 沙子 一样大
【解析】
比较沙子和水吸热升温现象，应用控制变量法，因此相同的烧杯中分别装有质量、初温都相同的沙子和水，用两个相同的酒精灯对其加热．
(1)相同的酒精灯加热，加热时间长，沙子吸收的热量就多．所以，加热时间的长短，表示了吸热的多少．
(2)质量相同的水和沙子，升高相同的温度，根据Q=cm△t，水比热容大，吸收的热量就多．所以，水吸收的热量大于沙子吸收的热量．
(3)相同质量的水和沙子加热相同时间，说明吸收的热量也相等，根据Q=cm△t，沙子比热容小，升温就高些．则两者增加的内能相等．
25、灵敏电流计指针偏转 电路闭合 闭合电路的部分导体，在磁场中做切割磁感线运动 发电机
【解析】
（1）电路里有感应电流产生时电流表指针发生偏转，所以实验中通过观察灵敏电流计指针偏转判断电路中是否产生磁感应电流；
（2）电磁感应：闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流；
比较实验1、2可知，开关闭合时有电流，断开时没有电流，所以导体中产生感应电流的一个条件是电路必须闭合；
（3）由表格中右面四次数据知，若导体向上运动或向下运动时，不切割磁感线，此时电路中也没有电流，可得产生感应电流的条件是：闭合电路的部分导体，在磁场中做切割磁感线运动时才会产生感应电流；
（4）发电机是靠导线切割磁感线产生电流的，与图示电磁感应原理相同，因此该原理可以制成发电机．
重点是研究电磁感应的实验，牢记产生感应电流应具备三个条件，一、闭合回路，即必须是通路，二、一部分导体，三、切割磁感线运动．
26、C A 1 同时在光具座上不停地左右移动蜡烛和光屏 使物距大于焦距后,只移动光屏找像 倒立放大 投影仪 左 变小
【解析】
(1)造成误差的原因是多方面的，例如：描的点不对应；玻璃太厚，成两个像；没等到像完全重合就测量等，因第二组的数据有较大的偏差，所以造成这个偏差的原因可能是没等到像完全重合就测量；
(2)平面镜成的像是光的反射形成的，A蜡烛发出的光线经玻璃板反射，被人眼接收，才能看到像，故眼睛在A蜡烛所在这一侧；
(3)根据物像到反射面的距离相等，平面镜的前后两面所成的像之间的距离为平面镜厚度的2倍，已知平面镜的厚度是0.5cm，则两个像间的距离为2×0.5cm=1cm.
(4)实验失败的原因在于他们使蜡烛和光屏同时在光具座上不停地左右移动，应该保持蜡烛离凸透镜一定距离保持不变，只移动光屏；或保持光屏离凸透镜一定距离，只移动蜡烛．
(5)已知凸透镜焦距为10cm，将烛焰放在距离凸透镜35cm处，满足：2f>U>f，成倒立、放大实像；投影仪就是利用此原理制成的．
将蜡烛向远离透镜方向移动，物距变大，则像距变小，要在光屏上得到清晰的像应将光屏向左移动靠近透镜，光屏上的像变小．
