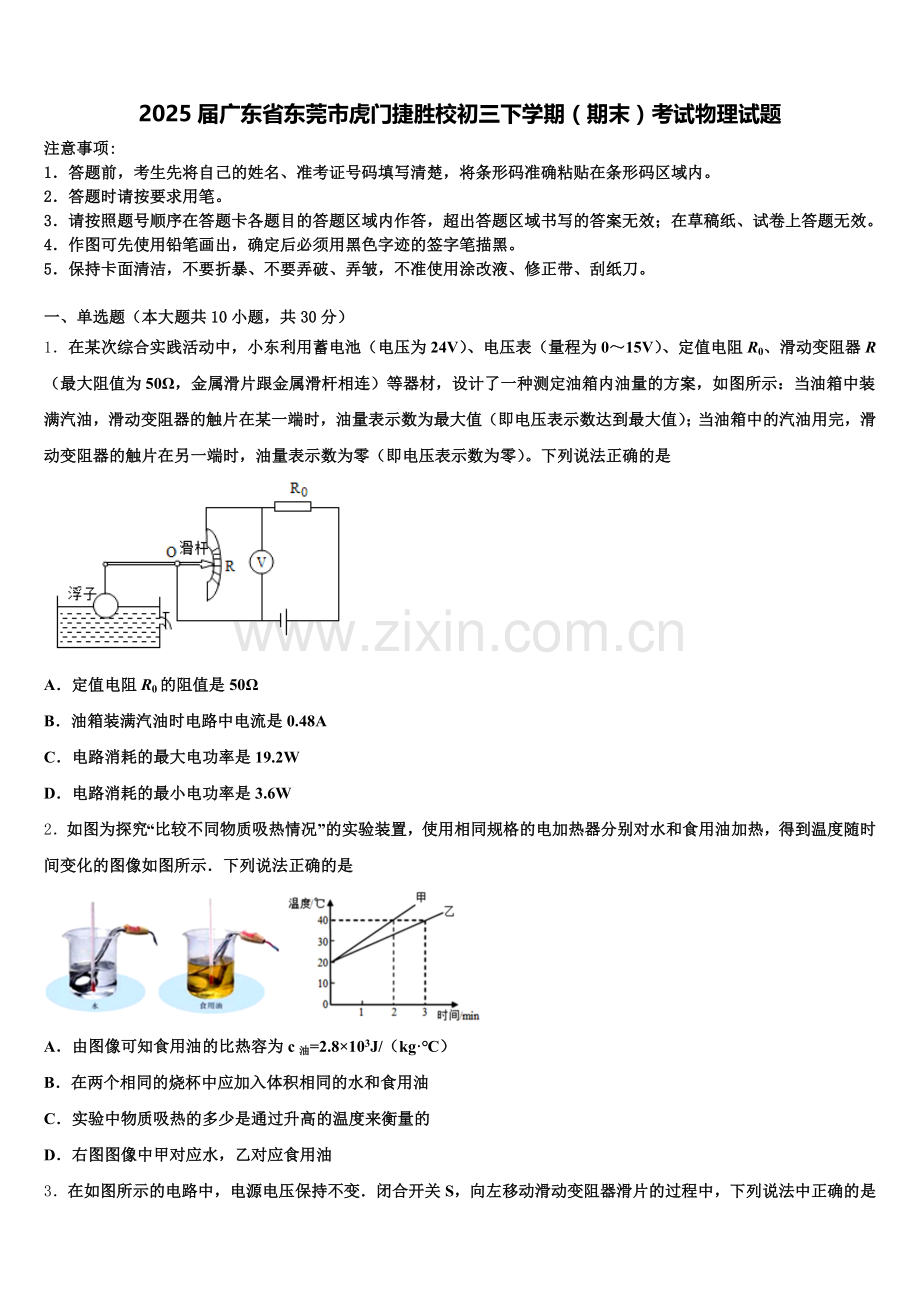

2025届广东省东莞市虎门捷胜校初三下学期（期末）考试物理试题
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单选题（本大题共10小题，共30分）
1．在某次综合实践活动中，小东利用蓄电池（电压为24V）、电压表（量程为0～15V）、定值电阻R0、滑动变阻器R（最大阻值为50Ω，金属滑片跟金属滑杆相连）等器材，设计了一种测定油箱内油量的方案，如图所示：当油箱中装满汽油，滑动变阻器的触片在某一端时，油量表示数为最大值（即电压表示数达到最大值）；当油箱中的汽油用完，滑动变阻器的触片在另一端时，油量表示数为零（即电压表示数为零）。下列说法正确的是

A．定值电阻R0的阻值是50Ω
B．油箱装满汽油时电路中电流是0.48A
C．电路消耗的最大电功率是19.2W
D．电路消耗的最小电功率是3.6W
2．如图为探究“比较不同物质吸热情况”的实验装置，使用相同规格的电加热器分别对水和食用油加热，得到温度随时间变化的图像如图所示．下列说法正确的是

A．由图像可知食用油的比热容为c油=2.8×103J/（kg·℃）
B．在两个相同的烧杯中应加入体积相同的水和食用油
C．实验中物质吸热的多少是通过升高的温度来衡量的
D．右图图像中甲对应水，乙对应食用油

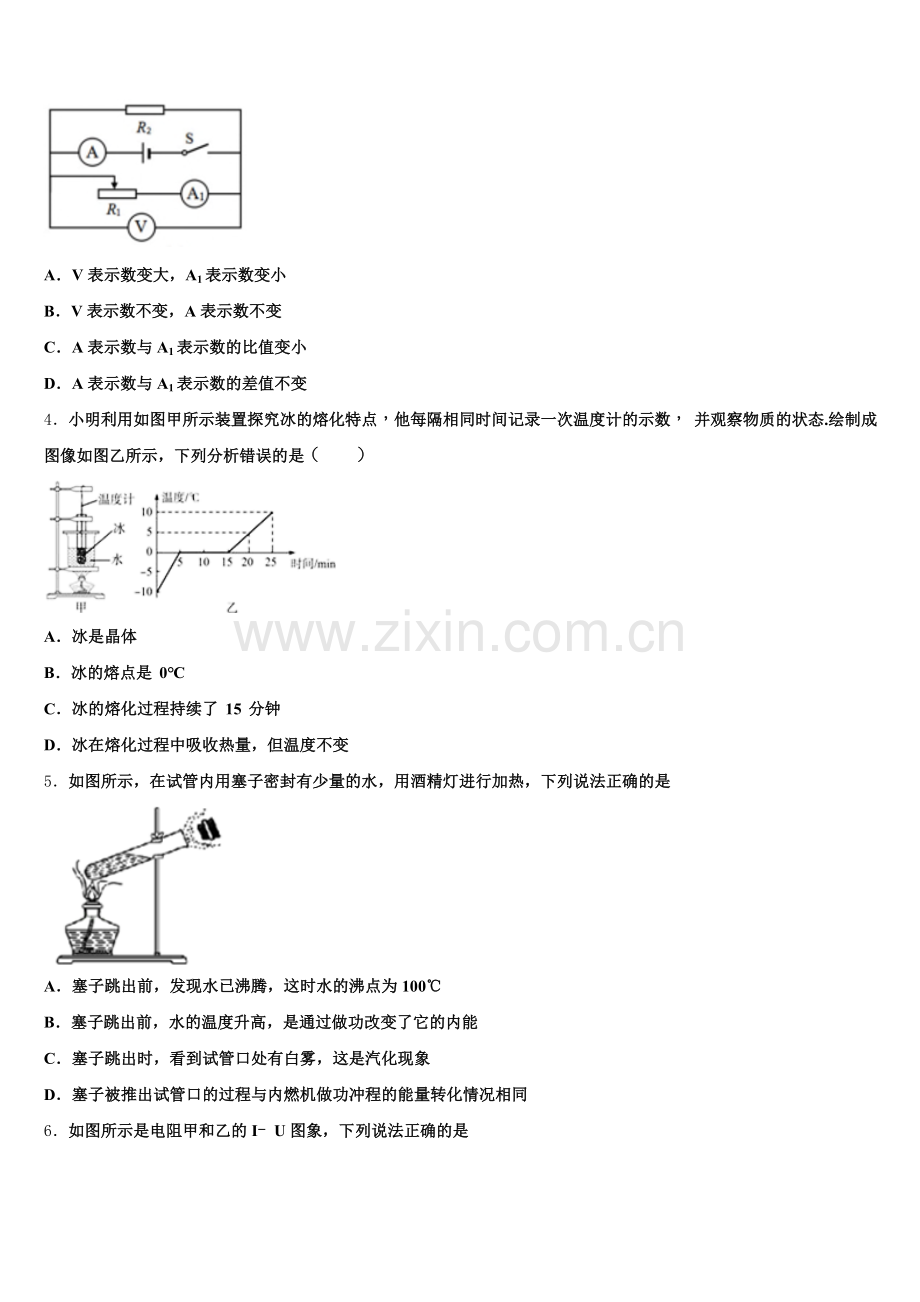

3．在如图所示的电路中，电源电压保持不变．闭合开关S，向左移动滑动变阻器滑片的过程中，下列说法中正确的是

A．V表示数变大，A1表示数变小
B．V表示数不变，A表示数不变
C．A表示数与A1表示数的比值变小
D．A表示数与A1表示数的差值不变
4．小明利用如图甲所示装置探究冰的熔化特点，他每隔相同时间记录一次温度计的示数， 并观察物质的状态.绘制成图像如图乙所示，下列分析错误的是（ ）

A．冰是晶体
B．冰的熔点是 0℃
C．冰的熔化过程持续了 15 分钟
D．冰在熔化过程中吸收热量，但温度不变
5．如图所示，在试管内用塞子密封有少量的水，用酒精灯进行加热，下列说法正确的是

A．塞子跳出前，发现水已沸腾，这时水的沸点为100℃
B．塞子跳出前，水的温度升高，是通过做功改变了它的内能
C．塞子跳出时，看到试管口处有白雾，这是汽化现象
D．塞子被推出试管口的过程与内燃机做功冲程的能量转化情况相同
6．如图所示是电阻甲和乙的I﹣U图象，下列说法正确的是

A．电阻乙为定值电阻
B．当电阻甲两端电压为2 V时，R甲＝0.4Ω
C．只将电阻甲和乙串联，若电路电流为0.2 A时，则电路总电阻为15Ω
D．只将电阻甲和乙并联，若电源电压为2 V时，则电路总电流为0.4 A
7．关于声现象，下列说法正确的是
A．物体振动的越快，发出的音调越低
B．外科医生利用超声波振动除去人体内的结石是利用了声音传递能量
C．用真空罩罩住发声体减弱噪声的做法是控制噪声的产生
D．声音在不同介质中的传播速度都相同
8．如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，会发生的现象是

A．通电螺线管仍保持静止不动
B．通电螺线管能在任意位置静止
C．通电螺线管转动，直至B端指向南，A端指向北
D．通电螺线管转动，直至A端指向南，B端指向北
9．如图所示，“蛟龙号”载人深潜器是我国首台自主设计、研制的作业型深海载人潜水器，设计最大下潜深度为7000米级，是目前世界上下潜最深的作业型载人潜水器．“蛟龙号”载人深潜器在海水中匀速竖直下潜过程中，下列说法正确的是

A．“蛟龙号”所受海水的压强增大
B．“蛟龙号”重力小于浮力
C．“蛟龙号”不断下沉是由于它的惯性大于它受到的阻力
D．“蛟龙号”所受的浮力逐渐较小
10．甲乙两车并排停着，当甲车司机看着乙车时，忽然感觉自己的车正在缓慢运动，但当他看到地面时，却发现自己的车并没动，对此下列判断正确的是
A．以地面为参照物甲车是运动的
B．以乙车为参照物甲车是静止的
C．以地面为参照物乙车是静止的
D．以甲车为参照物乙车是运动的
二、多选题（本大题共3小题，共12分）
11．小华利用如图所示的实验装置，探究电阻的大小与哪些因素有关．图中A为锰铜线，B、C、D为镍铬合金线，S表示横截面积，A、B、C的长度相同．下列说法中正确的是

A．若探究电阻大小与温度是否有关，应选择B和C这两根金属线分别连入
B．若探究电阻的大小与横截面积是否有关，应选择C和D这两根金属线分别连入
C．若探究电阻的大小与长度是否有关，应选择B和D这两根金属线分别连入
D．若探究电阻的大小与材料的是否有关，应选择A和B这两根金属线分别连入
12．如图所示为小明在科学实践课上制作的“折纸青蛙”，用手按住青蛙的后部，此时青蛙相对于桌面静止，松手后，青蛙就可以向前跳动，则下列说法正确的是

A．青蛙离开桌面能继续向前运动，是因为青蛙具有惯性
B．青蛙能向前跳动是因为桌面对青蛙的力大于青蛙对桌面的力
C．青蛙离开桌面向前跳动的过程中只受重力和空气阻力
D．用手按住青蛙后部时，青蛙受到的重力与桌面对青蛙的支持力是一对平衡力
13．在“探究凸透镜成像的规律”实验中，蜡烛、凸透镜和光屏的位置如图所示，此时烛焰在光屏上恰好成一清晰的像。则下列说法中正确的是

A．投影仪应用了这一成像规律
B．随着蜡烛燃烧变短，光屏上的像逐渐下移
C．只移动透镜，还能在光屏上得到一次清晰的像
D．透镜不动，将蜡烛移至35cm处，移动光屏可得到清晰的像
三、填空题（本大题共5小题，共10分）
14．学面镜成像的特点后，小华和小虎作了进一步的观察和研究．
（1）他们代表物和像模拟平面镜成像，若小华向右转，小虎应向______转．
（2）小华走近办公楼的自动感应门时，门自动平移打开，则他在玻璃门中的像将______（填“随”或“不随”）门平移．
（3）傍晚，小虎在河边看到的夕阳在水中的倒影是_______的虚像（选填“放大”、“缩小”或“等大”），这是由于光在平静的水面上发生了_______反射（选填“漫”、“镜面”）．
15．如图所示装置，“×”表示垂直于纸面向里的磁感线，在弹簧测力计下挂一个重为G的软铁块。软铁块下方有一带铁芯的螺线管，螺线管两端导线与金属导轨ab、cd相连.导体棒ef平放在导轨上，各触点接触良好。当ef上下滑动时，弹簧秤示数将_________G；当ef向左滑动时，弹簧示数将_________G；当ef向右滑动时，弹簧秤示数将_________G（均填“大于”“小于”或“等于”。）

16．如图所示，铁块的长度为_____cm。

17．小华在超市购物时发现“聪明的电梯”（如图甲），小华在网络上搜到如图乙所示的简易控制电路，R是一个压敏电阻，位于电梯下面，当人踩到电梯上时，其电阻值随压力的增大而减小，动触点和静触点_____（选填“1”或“2”）接触，使电动机的转速变_____（选填“快”或“慢”）

18．如图所示小明用刻度尺测出一支新铅笔的长度为_______cm．

四、计算题（本大题共3小题，共29分）
19．在如图所示的电路中，电阻R1的阻值为10Ω，滑动变阻器R2标有“50Ω 2A”字样，电流表的量程选择“0～3A”．只闭合电键S1，电流表的示数为0.8安；再闭合S2，电流表的示数变化了0.4安．求：

（1）电源电压．
（2）电阻R2接入电路的阻值．
（3）该电路的最大电功率．
20．如图所示的电路中，电源电压保持不变，电阻R2的阻值为10Ω．闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A．求：

（1）电源电压；
（2）电阻R1的阻值；
（3）电路消耗的总电功率．
21．一边长为0.1m的实心正方体重为8N，用水平向右的拉力F使其在沿水平面匀速运动了5m，拉力F做的功为20 J．(ρ水＝1.0×103 kg/m3，g＝10N/kg) 求：正方体对水平面的压强；正方体受到的摩擦力；将该正方体投入足够深的水中，静止时它受到的浮力．
五、作图题（本大题共2小题，共4分）
22．如图甲所示为市民在公园锻炼上肢力量的画面．该器材相当于一根杠杆（杠杆自重不计），乙图为其简化图，锻炼时手在B点用力向上举手柄将A点的配重抬高，达到锻炼上肢的目的．请在乙图中画出动力臂L1、阻力F1及力臂L1．

23．如图所示，竖直方向悬挂一平面镜，PQ为平面镜两端点，平面镜前站立一人，假设人眼处于S位置，试在右侧光屏上标出人通过平面镜所能观察的范围O1O2，并画出光路图．

六、实验探究题（本大题共3小题，共15分）
24．在进行“探究动能大小与质量是否有关”的活动中。

（1）小明用两辆相同的小车，在其中辆小车上放一个砝码，然后让它们从同一斜面的同一位置由静止释放，撞击置于水平面上的木块，如图（a）。
①将小车从同一位置处释放，目的是为了控制小车到达水平面的______相同。
②本实验探究的是______（填“木块”、“小车”或“斜面”）的动能与______的关系，实验中是通过观察来______比较动能大小的；
（2）小红继续对该实验进行研究，设计的方案如下：让同一小车，从同一斜面的不同高度由静止释放，撞击水平面上的木块，如图（b），发现：木块滑行的距离不一样远，根据这一现象，说明小车的动能大小除与其质量有关外，还与______有关。
25．在“探究光的反射规律”的实验中，小叶将平面镜水平放置，白色纸板竖直立在平面镜上，纸板由E、F两部分组成，可绕竖直接缝ON翻折，如图。

（1）小叶将一束入射光贴着纸板E沿AO射到镜面上O点，纸板E上会显示入射光束。要证明反射光线与入射光线和法线在同一平面内，写出此后应进行的操作和应收集的证据_________________
（2）实验时要让光贴着纸板E入射，是利用光_____________（选填：“漫反射”或“镜面反射”）以便显示光路。
（3）当入射光线沿NO射入时，反射角是__________________________
26．如下图是探究“物体动能的大小跟什么因素有关”的实验装置．实验中让钢球从斜面上某个高度由静止沿斜面滚下，在底部与放在水平面上静止的木块发生碰撞．

（1）实验中通过观察_______________________________________来判断钢球的动能的大小．
（2）实验时让同一钢球从斜面的不同高度由静止沿斜面滚下，目的是探究钢球动能的大小与______的关系．
（3）换用不同的钢球从斜面的相同高度由静止沿斜面滚下，目的是探究钢球动能的大小与_______的关系．
（4）如果水平面很光滑，对本实验的影响________________________．
参考答案

一、单选题（本大题共10小题，共30分）
1、C
【解析】
由电路图可知，R与R0串联，电压表测变阻器R两端的电压。
B．当油箱中装满汽油时，在杠杆的作用下滑片位于下端，R接入电路中的电阻最大，此时电路中的电流最小，电路的电功率最小，电压表的示数最大即为15V，因串联电路中各处的电流相等，所以此时电路中的电流：，故错误；
A．因串联电路中总电压等于各分电压之和，所以R0两端电压：U0＝U﹣UR＝24V﹣15V＝9V，定值电阻R0的阻值：，故错误；
C．当油箱中的汽油用完时，在杠杆的作用下滑片位于上端，电压表示数为零，R接入电路的电阻为0，此时为R0的简单电路，电路中的电功率最大，则，故正确；
D．电路的最小电功率：，故错误。
2、A
【解析】
涉及的知识点有：使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转化法；探究“比较不同物质吸热情况”的实验中，注意控制变量法的使用．
【详解】
根据题意知道，使用的是相同的加热器，所以，通过加热时间的长短来比较吸热多少，故C错误；由图像知道，由20℃升高到40℃，甲加热了2分钟，乙加热了3分钟，说明吸热之比是2：3，即乙的吸热能力较强，图象中乙对应水，甲对应食用油，故D错误；由知道，在质量和升温相同情况下，比热容与吸收的热量成正比，故油的比热容是，故A正确；根据控制变量法知道，比较物质吸热能力时，需要使相同质量的不同物质升高相同的温度，通过比较吸收的热量（即比较加热时间），吸收热量多的吸热能力强；即要控制不同物质的质量相同，故B错误；综上所述，只有A正确，符合题意，故选A．
3、D
【解析】
由电路图可知，R1和R2并联，电压表测量并联支路电压，同时测量电源电压，电流表A测干路电流，电流表A1测R1支路的电流；因为电源的电压不变，所以电压表的示数不变；并联电路中各支路独立工作、互不影响，滑片移动时，通过R2的电流不变；当滑动变阻器的滑片P向左移动时，接入电路中的电阻变大，并联电路中各支路两端的电压相等，由可知，通过滑动变阻器R1支路的电流变小，即电流表A1的示数变小，并联电路中干路电流等于各支路电流之和，所以干路电流变大，即电流表A的示数变小；
AB．由以上分析可知，电压表示数不变，电流表A和A1表示数变小，故AB错误；
C．电流表A示数与电流表A1示数的比值，I2示数保持不变，I1示数减小，则其比值会变大，故C错误；
D．A表示数与A1表示数的差值为通过电阻R2的电流，所以该差值保持不变，故D正确．
4、C
【解析】
认识晶体和非晶体的区别：晶体有一定的熔点，在熔化过程中，温度不变；非晶体没有一定的熔点，在熔化过程中温度不断升高．根据图象分析温度随时间的变化情况，从而得出结论．由乙图知，从第5分钟到15分钟，冰的温度保持0℃不变，所以冰是晶体，且熔点为0℃，故A、B正确；由乙图知，冰从第5min开始熔化，到第15min完全熔化完，熔化过程经历了10min．故C错误；由乙图知，冰在熔化过程不断吸热，但温度保持不变；故D正确．故选C．
5、D
【解析】
A、水沸腾后，继续加热，管内气压迅速增大、沸点升高，此时水的温度会高于100℃，故A错误；
B、塞子跳出前，水的温度升高，是通过热传递增加了它的内能，故B错误；
C、木塞冲出的过程中，水蒸气的内能转化为塞子的机械能，同时水蒸气的内能减小、温度降低，液化为小水珠漂浮在空中，形成“白雾”，故C错误；
D、内燃机的做功冲程过程中将内能转化为机械能，木塞冲出的过程中，水蒸气的内能转化为塞子的机械能，能量转化情况与内燃机做功冲程相同，故D正确。
6、C
【解析】
（1）根据欧姆定律可知，电阻一定时，通过电阻电阻的电流与两端两端的电压成正比，据此分析图象甲、乙电阻的变化，确定乙是否是定值电阻；
（2）由图象可知，当甲两端电压为2V时对应的电流，根据欧姆定律求出甲的阻值；
（3）根据串联电路的电流特点读出图象中对应的电压，利用串联电路的电压特点求出电源的电压，根据欧姆定律即可求出总电阻；
（4）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流．
【详解】
A. 由图象可知，通过甲的电流与电压成正比，通过乙的电流与电压不成正比，根据欧姆定律可知甲电阻的阻值不变，为定值电阻；乙电阻的阻值在变化，不是定值电阻，故A错；
B. 由图象可知,当甲两端电压为2V时,通过甲的电流为0.4A,则R甲＝ ＝5Ω；故B错；
C. 甲、乙串联在电路中，当电路电流为0.2A时，通过甲、乙的电流均为0.2A，
由图象可知,U甲＝1V,U乙＝2V，因为串联电路中总电压等于各分电压之和，所以电路的总电压：
U＝U甲+U乙＝1V+2V＝3V，电路总电阻： R总＝＝15Ω，故C正确．
D 甲、乙并联在2V电源时，根据并联电路的电压特点可知两电阻两端的电压都为2V，由图象可知,I甲＝0.4A,I乙＝0.2A，因为并联电路中干路电流等于各支路电流之和，所以电路总电流I＝I甲+I乙＝0.4A+0.2A＝0.6A，故D错；故选C．
7、B
【解析】
试题分析：音调的高低与频率有关，频率越快，音调越高，故A错误；外科医生利用超声波振动除去人体内的结石是利用了声音能传播能量．故B正确；用泡沫盒罩住发声体减弱噪声的做法是在声音的传播过程中减弱噪声，即阻断噪声的传播．故C错误；声音在不同介质中的传播速度一般不同．故D错误；故应选B．
【考点定位】声音的综合利用
8、C
【解析】
地磁南北极与地理南北极的位置关系，安培定则，磁极间相互作用规。
【详解】
地磁南极在地理北极附近，地磁北极在地理南极附近．由安培定则知，螺线管左侧为N极，右侧为S极，由于螺线管处在地磁场中，则N极会受到地磁场S极的吸引而转向北，即A端指向北。
故选C。
9、A
【解析】
A．“蛟龙号”深潜器在海水中匀速竖直下潜，深度增加，所以“蛟龙号”所受海水的压强增大，故A正确；
B．“蛟龙号”深潜器在海水中匀速竖直下潜，受平衡力的作用，所以重力与浮力的大小相等，故B错误；
C．“蛟龙号”不断下沉，做的是匀速直线运动，受的是平衡力，惯性是物体保持原来运动状态不变的性质，惯性不是力，不能和阻力比较大小，故C错误；
D．“蛟龙号”在海水中下潜，其排开海水的体积不变，海水的密度不变，所以其所受浮力不变；故D错误．故选A．
10、D
【解析】
甲乙两车并排停着，当甲车司机看着乙车时，以甲车为参照物时，乙车是运动的，以地面为参照物时，发现自己的车并没动，故ABC错误，D正确．

二、多选题（本大题共3小题，共12分）
11、CD
【解析】
A. 若探究电阻大小与温度是否有关，应该控制材料，横截面积和长度相同， B C的横截面积不同，A错误.
B. 若探究电阻的大小与横截面积是否有关，应该控制材料，温度和长度相同，应选择B和C这两根金属线分别连入，B错误.
C. 若探究电阻的大小与长度是否有关，应该控制材料，横截面积和温度相同，应选择B和D这两根金属线分别连入，C正确.
D. 若探究电阻的大小与材料的是否有关，应该控制长度，横截面积和温度相同，所以应选择A和B这两根金属线分别连入，D正确.
故选CD.
12、AC
【解析】
（1）物体都有保持原来运动状态不变的性质叫惯性；
（2）一对相互作用力的大小是相等的；
（3）地面附近的物体都受到重力的作用；
（4）二力平衡的条件：两个力大小相等，方向相反，作用在同一条直线上，作用在同一个物体上。
【详解】
A．青蛙离开桌面能继续向前运动，是因为青蛙具有惯性，仍要保持原来的运动状态，故A正确；
B．青蛙能向前跳动是因为青蛙受到桌面对青蛙的力，这个力与青蛙对桌面的力是一对相互作用力，大小相等，故B错误；
C．青蛙离开桌面向前跳动的过程中会受到重力和空气阻力的共同作用，故C正确；
D．用手按住青蛙的后部时，桌面对青蛙的支持力要大于青蛙受到的重力，不是一对平衡力，故D错误。
故选AC。
13、AC
【解析】
A．由图可知，此时的物距u=50cm-20cm=30cm，像距v=95cm-50cm=45cm，由于物距小于像距，因此所成的清晰的像是倒立、放大的实像，投影仪成倒立、放大的实像，故A正确；
B．因为经过光心的光线方向不发生改变，则蜡烛变短时，像应该向上移动，故B错误；
C．将只移动透镜，当物距与像距大小互换时，根据光路可逆可知，能在光屏上得到一个清晰的缩小的像，故C正确；
D．物距u=30cm，像距v=45cm，由于成倒立、放大的实像，则：45cm＞2f，f＜30cm＜2f，解得：22.5cm＞f＞15cm将，蜡烛移动到35cm刻度处，物距u′=50cm-35cm=15cm，物距小于焦距，所以成正立放大的虚像，不能成在光屏上，故D错误。

三、填空题（本大题共5小题，共10分）
14、左 不随 等大 镜面
【解析】
（1）由平面镜成像特点像与物到平面镜的距离相等，左右相反可知，若小华向右转，小虎应向左转；
（2）玻璃门中的像是由于光的反射形成的虚像，虚像不在玻璃门上，所以门自动平移打开，则他在玻璃门中的像不随门平移．
（3）水中的倒影属于平面镜所成的像，平面镜成像是物体发出或反射的光经平面镜反射后形成的；所成的像是正立等大的虚像．平静的水面比较光滑，相当于一面镜子，因此光在水面上发生了镜面反射．
故答案为（1）左；（2）不随；（3）虚；镜面．
15、等于 大于 大于
【解析】
当ef上下滑动时，ef没有切割磁感线，电路中没有感应电流，螺线管没有磁性，则弹簧秤示数将不变，等于原来软铁块重力G；当ef向左或向右滑动时，ef都切割磁感线，电路中都会产生感应电流，螺线管都有磁性，只是螺线管两端的极性不同。但由于弹簧测力计下挂的是软铁块，即其没有磁性。所以不论ef向左还是向右滑动，软铁块都会受到螺线管的吸引，使得则弹簧秤示数变大，即大于G。
16、2.50
【解析】
由图知道，刻度尺1cm分为10个小刻度，即刻度尺的分度值为1mm；铁块左边对应的刻度值为1.00cm，右边对应的刻度值为3.50cm，所以，铁块长度是：3.50cm﹣1.00cm＝2.50cm。
17、2 快
【解析】
当人走下电梯后，压敏电阻的阻值增大，则控制电路中电流变小，电磁铁的磁性变弱，衔铁被拉起与触点1接触，R1与电机串联，电动机两端电压较小，电动机的功率较小，电动机转速较慢；
当人站在电梯上时，压敏电阻R的阻值减小，控制电路中电流增大，电磁铁磁性变强，则衔铁被吸下，与触点2接触，电阻R1没有连入电路，电动机两端电压增大为电源电压，电动机的功率变大，电动机转速变快。
18、6.65（6.61—6.68）
【解析】
由图知：刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm=1mm，即此刻度尺的分度值为1mm；
物体左侧与0cm对齐，右侧与6.65cm对齐，所以物体的长度为6.65cm.

四、计算题（本大题共3小题，共29分）
19、（1）8V；（2）20Ω；（3）22.4W．
【解析】
（1）只闭合电键S1时，电路为R1的简单电路，电流表测通过R1的电流，由I=可得，电源电压：
U=I1R1=0.8A×10Ω=8V；
（2）闭合电键S1后，再闭合S2时，R1与R2并联，电流表A测干路电流，因并联电路中各支路独立工作、互不影响，所以通过R1的电流不变，仍为0.8A，则电流表示数的变化量即为通过R2的电流，I2=0.4A，因并联电路中各支路两端的电压相等，所以，电阻R2接入电路的阻值：
R2=
（3）当电流表的示数I=3A时，通过R2的电流：
I2′=I﹣I1=3A﹣0.8A=2.2A，
由于此时通过R2的电流大于其允许通过的最大电流2A，所以，电路的最大电流：
I大=I1+I2大=0.8A+2A=2.8A，
则电路的功率最大，
P大=UI大=8V×2.8A=22.4W．
20、（1）8V（2）4Ω（3）22.4W
【解析】
由电路图可知，R1与R2并联，电流表A1测R1支路的电流，电流表A2测R2支路的电流．
（1）因并联电路中各支路两端的电压相等，
所以，由I＝可得，电源的电压：
U＝I2R2＝0.8A×10Ω＝8V；
（2）电阻R1的阻值：
R1＝＝＝4Ω；
（3）因并联电路中干路电流等于各支路电流之和，
所以，干路电流：
I＝I1+I2＝2A+0.8A＝2.8A，
电路消耗的总电功率：
P＝UI＝8V×2.8A＝22.4W．
21、（1） （2）4N （3）8N
【解析】
（1）正方体对水平面的压力：F=G=8N，则正方体对水平面的压强：p=F/S=8N/(0.1m)2=800Pa；
（2）由W=Fs可得，拉力：F=W/s=20J/5m=4N，因为正方体沿水平面匀速运动，所以，正方体受到的摩擦力：f=F=4N；
（3）正方体浸没在水中时受到的浮力：F浮=ρ水gV排=ρ水gV物=1.0×103kg/m3×10N/kg×（0.1m）3=10N，比较可知F浮＞G，所以，正方体投入足够深的水中后将上浮，静止时处于漂浮状态，静止时它受到的浮力：F浮′=G=8N．

五、作图题（本大题共2小题，共4分）
22、如图

【解析】
试题分析：阻力是阻碍杠杆转动的力，和杠杆运动方向相反；由题意锻炼时手在B点用力向上举手柄将A点的配重抬高，手柄上的力的方向向下，可知阻力的方向是向下的；从支点分别向力的作用线作垂线，垂线段即为力臂，答案如下图：

考点： 杠杆力臂的做法．
23、
【解析】
试题分析：
根据平面镜成像特点，画出S在平面镜中的像S1．然后连接S1与P并延长，交光屏与一点Q1，连接S1与Q交光屏与一点Q2，则Q1Q2区域就是人通过平面镜所能观察的范围
考点：平面镜成像

六、实验探究题（本大题共3小题，共15分）
24、速度 小车 质量 木块被推出的远近 速度
【解析】
（1）①为了使小车在水平面运动时的起始速度相等，需将质量不同的小车从斜面上的同一高度处由静止滑下；
②由图（a）可知，小车的质量不同，从斜面上的同一高度处由静止滑下，到达水平面的速度相同，探究小车的动能与质量的关系，实验中通过小车推动木块移动的距离来反映动能的大小；
（2）同一小车，从同一斜面的不同高度由静止释放，那么小车到达水平面时的速度就不同，小车推动木块做功，运动距离越远，做功越多，动能越大，小车质量一定，小车的速度越大，动能越大，根据这一现象，说明小车的动能大小除与其质量有关外，还与速度有关。
25、将纸板F沿着ON向后折；反射光线从纸板上消失 漫反射 0°
【解析】
（1）在实验过程中，若将纸板F沿着ON向后翻折，让光线仍贴着纸板沿AO方向射向镜面，此时在纸板F上不能看到反射光线，由此可以说明反射光线、入射光线和法线在同一平面内；
（2）在不同方向都能看到光的传播路径，是由于光在纸板上发生了漫反射而进入我们的眼里；
（3）当入射光线沿NO射入时，入射角是0°，根据光的反射定律，反射角等于入射角，则反射角等于0°。
26、木块在水平面上移动的距离 速度 质量 木块在水平面上会移动很远的距离，影响实验
【解析】
(1)在研究动能大小与什么因素有关时，我们是通过观察钢球推动木块在水平面上移动的距离来反映小球动能大小的；
(2)实验中让同一钢球从同一个斜面上不同的高度由静止开始运动，即钢球滚动到斜面低端的速度是不同的，即探究动能大小与物体运动速度的关系；
(3)不同钢球从相同的高度释放，运动到斜面低端的速度也就相同，即该实验探究的是钢球动能与质量的关系；
(4)若水平面很光滑，根据牛顿第一定律，小车和木块将在水平面上移动很长的距离，就很难达到通过比较距离来比较动能的目的了，影响实验．
