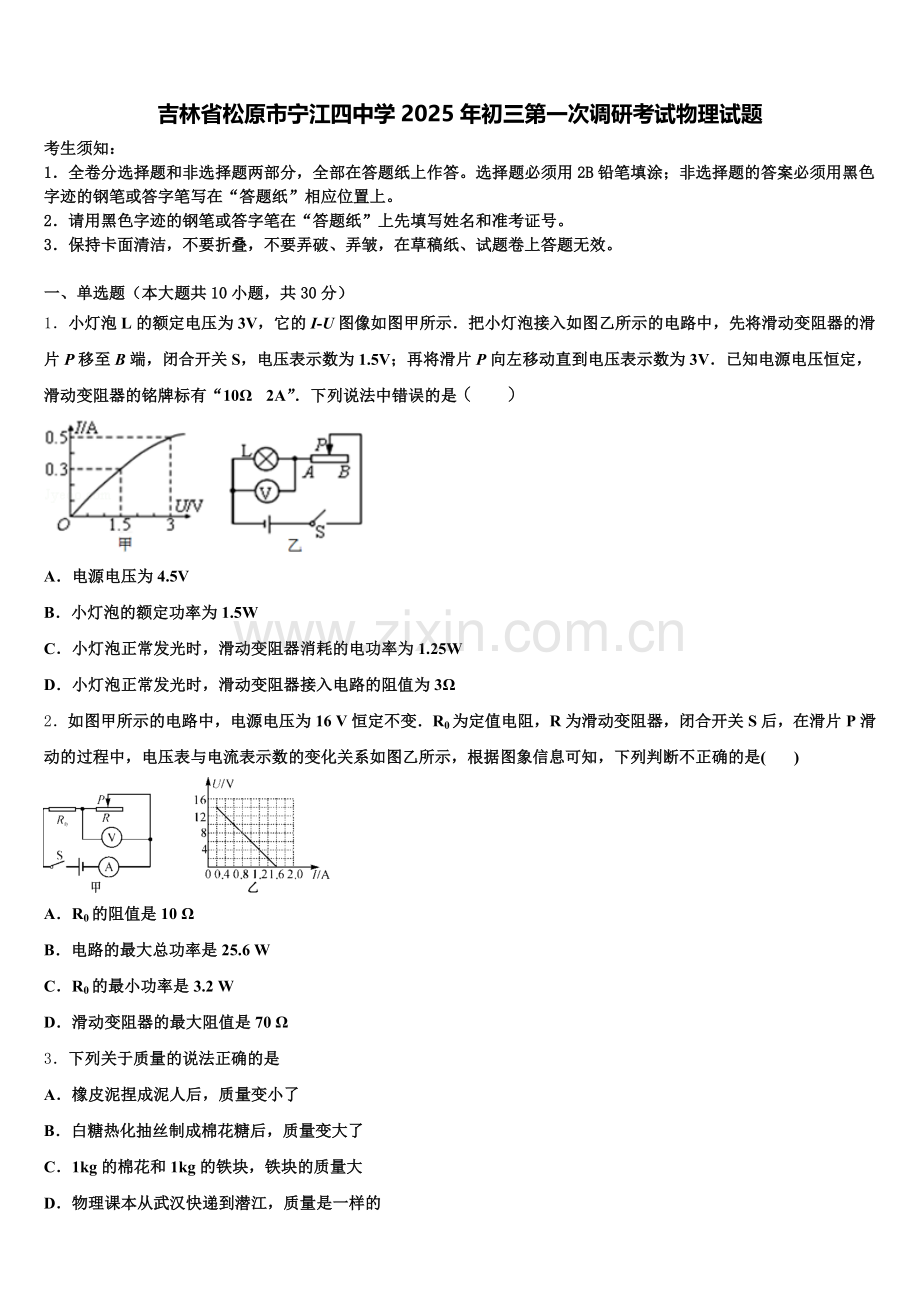

吉林省松原市宁江四中学2025年初三第一次调研考试物理试题含解析.doc

吉林省松原市宁江四中学2025年初三第一次调研考试物理试题
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。

一、单选题（本大题共10小题，共30分）
1．小灯泡L的额定电压为3V，它的I-U图像如图甲所示．把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V．已知电源电压恒定，滑动变阻器的铭牌标有“10Ω 2A”．下列说法中错误的是（　　）

A．电源电压为4.5V
B．小灯泡的额定功率为1.5W
C．小灯泡正常发光时，滑动变阻器消耗的电功率为1.25W
D．小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω
2．如图甲所示的电路中，电源电压为16 V恒定不变．R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动的过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断不正确的是( )

A．R0的阻值是10 Ω
B．电路的最大总功率是25.6 W
C．R0的最小功率是3.2 W
D．滑动变阻器的最大阻值是70 Ω
3．下列关于质量的说法正确的是
A．橡皮泥捏成泥人后，质量变小了
B．白糖热化抽丝制成棉花糖后，质量变大了
C．1kg的棉花和1kg的铁块，铁块的质量大
D．物理课本从武汉快递到潜江，质量是一样的
4．下列自然现象中需要吸热的是 （ ）
A．早春河流上冰的消融 B．初夏旷夜里雾的形成
C．深秋草木上露的出现 D．初冬砖瓦上霜的生成
5．研究光的传播时，物理课本引入了“光线”，使问题简单化，这种研究问题的方法是（　　）
A．转化法 B．等效法 C．模型法 D．控制变量法
6．原子中带负电的是（ ）
A．质子 B．电子 C．中子 D．原子核
7．把体积为2×10﹣3m3、重为12N的物块放入水中，当它静止时所处的状态及受到的浮力大小分别为（g取10N/kg）（ ）
A．漂浮，F浮=20N B．漂浮，F浮=12N
C．沉底，F浮=20N D．沉底，F浮=12N
8．如图所示的家庭电路中，闭合开关后灯泡不亮．用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光．用试电笔检测A点氖管发光，检测B点氖管不发光．发生这一现象的原因可能是

A．灯泡短路 B．灯丝断了 C．开关接触不良 D．插座短路
9．如图所示的各种现象中，主要说明分子间存在引力的是

A．滴在热水中的墨水使热水很快变色
B．端面磨平的铅棒压紧后能够吊住大钩码
C．铅板和金板长时间压紧在一起，铅和金会互相渗透
D．抽去玻璃板后，两瓶中的气体逐渐混合
10．下列说法正确的是
A．0℃的冰比0℃的水冷一些                                    B．灯丝用钨丝而不用铁丝是因为钨的熔点高
C．物质在熔化过程中，温度保持不变                       D．物质吸热后温度一定升高
二、多选题（本大题共3小题，共12分）
11．如图所示的电路中，电源电压U保持不变，闭合开关S后，滑片P从任意一点滑动到另外一点时，电流表A的示数分别为、，电流的变化量为，电压表的示数变化量分别为的电功率的变化量分别为，电路总功率的变化量为。则下列判断正确的是

A． B．
C． D．
12．如图甲所示，是某电热饮水机的简化电路图，图乙是它的有关参数，当电源开关S闭合后，有加热和保温两种工作状态(由机内温控开关S0自动控制)。在用电高峰期，该饮水机的实际工作电压只有200V加热效率为80%，此时将2L水从20℃加热至100℃。[c水=4.2×10J/(kg·℃)，ρ水=l.0×103kg/m3，忽略温度对电阻的影响]。下列说法正确的是

A．温控开关S0断开时为保温状态
B．R1的阻值为40Ω，R2的阻值为1210Ω
C．水吸收的热量是6.72×105J
D．所需加热时间为840s
13．关于声音，下列说法中正确的是
A．声音能够在真空中传播
B．一切发声的物体都在振动
C．击鼓时用的力越大，鼓声的响度越大
D．公路旁安装隔音墙是为了在声源处减弱噪声
三、填空题（本大题共5小题，共10分）
14．清晨，小明在湖边看到自己的两个影子，一个是地面上的“影子”，另一个是在平静的湖水中的“倒影”，前者是由于光的____________形成的，后者是由于光的____________形成的，小明举起左手时发现自己的“倒影”举起_________（选填“左”或“右”）手。
15．如图所示的电路中，开关闭合后，滑动变阻器从左向右滑动的过程中，灯泡的亮度____(选填“变亮”或“变暗”)，电压表的示数将________(选填“增大”或“减小”)．

16．有一种“神奇恒温杯”，其双层玻璃杯的夹层中封入适量的海波晶体（熔点为48 ℃）． 开水倒入杯中后，水温会迅速 降至48℃左右，人即可饮用，并能较长时间保持水温不变，这主要是利用海波的___________________________特点．
17．2018年5月13日，中国首艘国产航母如图所示赴相关海域执行海上试验任务，国产航母满载时排水量为67000t，舰长约315m、宽约75m，舰体比辽宁舰稍大一些，它满载时受到海水的浮力是______N，如果它从东海驶入长江，舰身会______选填“上浮一些”、“下沉一些”或“保持不变”。取

18．如图所示是甲、乙两电阻经实验测得的U-I图象，现将甲、乙两电阻并联在电路中，当通过两个电阻的总电流为0.3A，则电路两端的总电压是______V；若将甲、乙两电阻串联在电路中，当通过电路的电流为______A时，两个电阻消耗的功率相等．

四、计算题（本大题共3小题，共29分）
19．一个标有“220V 100W”的白炽灯接在220V的电源两端，如图所示，由于输电线的电损，小灯泡发光时的实际功率是81W（电源电压不变，不计灯泡电阻的变化）。

（1）求出此时白炽灯RL两端的电压；
（2）试证明：这种情况下输电线损耗的电功率P线与灯泡实际功率PL之比是P线：PL=1：9。
20．如图所示，容器中装有水，水中有一个木块被细线系着，已知水重200N，水深为0.5m，木块的体积为4dm3，木块的密度为0.6×103kg/m3，g取10 N / kg试求：

（1）水对容器底面的压强是多少？木块受到的浮力是多大？
（2）若绳子断了，最终木块漂浮在水面上时，所受的浮力为多大？此时水对容器底的压强比第（1）问中的大还是小？
21．某自动豆浆机的铭牌如下表，其工作时电热管加热与电动机打浆过程交替进行．
额定电压
220 V
电机功率
100W
加热功率
1100W
（1）加热管正常工作40s要消耗多少J的电能．若不计热量损失，这些电能可使1kg豆浆温度升高多少℃．豆浆的比热容为4×103 J/（kg·℃）．
（2）豆浆机正常工作时，打好一次豆浆加热与打浆的时间之比为3:1，消耗的总电能为0.17kW·h，则打好一次豆浆共需多少小时．
五、作图题（本大题共2小题，共4分）
22．图甲是一个“胀管器”，其手柄OBA在使用时是一个杠杆。图乙是其简化的示意图，图中O为支点，F2是使用“胀管器”时B点受到的阻力。请在图乙中画出：①阻力臂l2；②作用在A点的最小动力F1及其力臂l1.

23．如图所示（F为凸透镜的焦点），图中光线为某光线经过平面镜后的反射光线，请在图中画出与它对应的入射光线并标出入射角的大小、光线经凸透镜后的折射光线．

六、实验探究题（本大题共3小题，共15分）
24．小明用“伏安法”测量一个定值电阻Rx的阻值（约为20Ω左右）.实验器材有：定值电阻Rx、电压表（量程0～3V和0～15V）、电流表（量程0～0.6A和0～3A）、滑动变阻器（20Ω 1A）、开关、学生电源各一个，导线若干. “伏安法”测量 电阻的原理是________； 如图a所示是“伏安法”测量电阻的实验电路图，图中甲、乙为两个电表，其中甲为________表，乙表为__________．
本实验电源电压选用12V，电压表应该选用________量程，电流表选用0～0.6A量程；连接如图b所示的电流表时，应该使电流从“________”接线柱流入电流表；闭合开关后，发现电压表的示数约为6V，电流表示数为零；移动滑动变阻器滑片，电压表示数有明显变化，但电流表示数为零，则发生故障的元件是________； 排除故障后，接通电路，移动滑动变阻器滑片，当电流表的示数如图b所示时，通过电阻Rx的电流大小是________ A； 经多次测量，小明由实验数据绘制得如图c所示的U-I图象，由图象可知电阻Rx＝________ Ω（保留一位小数）；在物理实验中，经常要对物理量进行多次测量，下列实验与本次实验进行多次测量的目的相同的是_____（填序号）.
A．用刻度尺测量物理课本的长与宽 B．探究杠杠的平衡条件 C．测量小灯泡的电功率
25．小红同学在做“测量小灯泡的额定功率”实验时，连接的实物电路图如图甲所示．其中小灯泡的额定电压为2.5V，额定功率小于1W．
(1)小红连接的电路图有一根导线连接错误，请你在图中用“×”标出这根错接的导线，并画出正确的连接导线(不能与其他导线交叉)
（___________________）

(2)小红正确连接好电路后，闭合开关，发现电压表和电流表均有读数，但小灯泡不亮，检查发现所有电学元件均完好，请你判断灯泡不亮的原因是___________．
(3)调整好电路之后，再闭合开关，发现电压表示数为2.7V，那么，小红的下一步操作应该是______．
(4)如果测得通过小灯泡的电流随电压变化的关系如图乙．若把这样的两只灯泡串联接在4V的电源上，则此时每只灯泡的电阻为______Ω,每只灯泡的实际功率为____W．
(5)结合图乙的信息思考，能否利用正确连接好的图甲电路来探究电流与电压的关系．并说明理由：____．
26．在学习了滑动摩擦力知识后，小胡和小华想用所学的知识进一步探究运动鞋的鞋底防滑效果，他们各自带来了洗干净的运动鞋，又准备了一张练习立定跳远用的橡胶垫，一个弹簧测力计和细线．

（1）为了能准确地测量滑动摩擦力的大小，小胡认为应该让运动鞋沿水平方向做匀速直线运动，这样做涉及的物理知识是___________．
（2）小胡将自己的运动鞋放在水平桌面的橡胶垫上，努力匀速拉动并测出他的鞋子受到的滑动摩擦力．但是在拉动测力计时却发现测力计的示数难以稳定，且读数也不方便．
（3）小华经过思考改进了小胡的实验，让弹簧测力计和鞋保持静止，拉动鞋下的橡胶垫进行测量（如图乙所示）．这样改进的好处是___________，且弹簧测力计处在静止状态方便读数．
（4）最后小华测出他的鞋滑动摩擦力比小明的大，但小胡却认为这并不能说明小华的鞋子防滑效果一定比自己的好，这是因为_________．
参考答案

一、单选题（本大题共10小题，共30分）
1、C
【解析】
当滑动变阻器的滑片P移至B端时，滑动变阻器的最大阻值和灯泡串联，
由图象可知，当电压表示数为1.5V时，电路中的电流I=0.3A，由I=UR可得，滑动变阻器两端的电压：U滑=IR滑=0.3A×10Ω=3V，因串联电路中总电压等于各分电压之和，所以电源的电压：U=UL+U滑=1.5V+3V=4.5V，故A正确，不符合题意；
由图象可知,灯泡两端的电压为3V时,电路中的电流I′=0.5A，因额定电压下灯泡的实际功率和额定功率相等，所以，灯泡的额定功率：PL额=UL额I′=3V×0.5A=1.5W，故B正确；滑动变阻器消耗的电功率：P′滑=U′滑I′=1.5V×0.5A=0.75W，故C错误; 此时滑动变阻器两端的电压：U′滑=U−UL额=4.5V−3V=1.5V，滑动变阻器接入电路中的电阻：R′滑===3Ω，故D正确；故选C.
2、C
【解析】
当滑动变阻器接入电路的电阻为0时，电路为R0的简单电路，
由乙图可知，电路中的最大电流I大=1.6A，由可得，电源电压：
U=I大R0=1.6A×R0，
当滑动变阻器接入电路的电阻最大时，电路中的电流最小，
由乙图可知，电路中的最小电流I最小=0.2A，R两端的电压UR=14V，
则滑动变阻器的最大阻值：，故D正确；
因串联电路中总电压等于各分电压之和，
所以，电源的电压：
U=I最小R0+UR=0.2A×R0+14V，
因电源的电压不变，
所以，1.6A×R0=0.2A×R0+14V，
解得：R0=10Ω，故A正确；
电源的电压U=I大R0=1.6A×10Ω=16V；
电路的最大总功率是：P最大=UI最大=16V×1.6A=25.6W，故B正确；
R0的最小功率：P最小=I最小2R0=（0.2A）2×10Ω=0.4W，故C错误．
故选C．
3、D
【解析】
物体含有物质的多少叫做质量，质量是物体的一种属性，它不随物体的状态、位置、形状的改变而改变。
【详解】
A、橡皮泥捏成泥人后，形状发生变化，物质多少没有变化，所以质量不变，故A错误；
B、白糖热化抽丝制成棉花糖后，形状发生变化，物质多少没有变化，所以质量不变，故B错误；
C、1kg的棉花和1kg的铁块的质量相等，故C错误；
D、物理课本在武汉和潜江只是位置不同，物质多少没有变化，所以质量不变，故D正确。
故选D。
4、A
【解析】
需要吸热的物态变化是熔化、汽化和升华；早春河流上冰的消融是熔化现象，熔化吸热，故选项A符合题意；初夏旷夜里雾的形成，是液化现象，液化放热，故选项B不符合题意；深秋草木上露的出现，是液化现象，液化放热，故选项C不符合题意；初冬砖瓦上霜的生成是凝华现象，凝华放热，故选项D不符合题意．
5、C
【解析】
在研究光的传播时，利用光线反映光的本质，间接研究光的传播，研究起来更方便、更形象，这种研究问题的方法叫模型法；
故选C.
6、B
【解析】
质子带正电，电子带负电，中子不带电，原子核带正电，故B正确．
7、B
【解析】
由阿基米德原理可知，当物体浸没在水中，受到的浮力：
F浮=ρ水gV排=1.0×103kg/m3×10N/kg×2×10﹣3m3=20N＞12N，
根据浮沉条件可知：物体会上浮，最后漂浮在水面上；
根据漂浮的条件知：受到的浮力
F浮′=G=12N．
8、B
【解析】
AD．若灯泡短路、插座短路，会使火线和零线连接，造成短路，使保险丝烧断或跳闸，用试电笔测A点氖管不会发光，故AD错；
B．灯丝断了，开关闭合后，A点连接火线，可以使氖管发光；B点与零线相连，不会使氖管发光，符合题意，故B正确；
C．开关接触不良，A点不能连接火线，不会使氖管发光，故C错；
9、B
【解析】
A．将一滴墨水滴入一杯热水中，一段时间后整杯水都变色了，这是因为墨水分子和水分子在不停的运动的结果，属于扩散现象，不合题意；
B．把两根铅柱的端面磨平后用力压紧，两铅柱就合在一起，即使在下面吊一个重物也不会分开；说明分子间存在引力，符合题意；
C． 铅板和金板长时间压紧在一起，铅和金会互相渗透，属于固体的扩散，说明分子在不停的做无规则运动，不合题意；
D．抽掉玻璃板后，可看到两种气体逐渐混合在一起，颜色变得均匀，这是分子运动的结果，是扩散现象，不合题意；
10、B
【解析】
A、0℃的任何物质的温度都一样，冷热程度一样，故A错误。
B、灯丝用钨丝就是因为它的熔点高，不容易烧断，故B正确。
C、晶体的熔化过程中，温度不变，但非晶体的熔化过程中，温度升高，故C错误。
D、晶体的熔化过程，虽然吸热，但温度不变，所以物质吸热后温度不一定升高，故D错误。
故选B。
牢记晶体熔化时吸热，温度不变的特征，是考试中非常容易考试到的知识之一，一定要能利用此特点解决实际问题。

二、多选题（本大题共3小题，共12分）
11、BCD
【解析】
由图可知，两个电阻串联，电压表V1测R1的总电压，V2测R2的电压，根据欧姆定律及其公式变形对各个选项逐一分析．
【详解】
A.,R2消耗的电功率增加量：
P2=(U2U2)I2- U2 I1=U2(I2I1)U2I2U2(I1I2),故A错误；
B. 滑片向右移动,R2两端电压增大,因为电源电压不变,所以R2两端电压的增大量等于R1两端电压的减小量,即U2=U1故B正确；
C. 设滑片移动前后电路中的电流为I1、I2，根据欧姆定律和串联电路电压的规律，则电压表V2示数的变化量：U2=(UI1R1)(UI2R1)=(I2I1)R1=IR1，所以：=R1根据串联电路各部分电压等于电源总电压，故有U2=U1，
所以：== R1，故C正确；
D.由R1和R2消耗的电功率和增加量：
△P=I22(R1+R2)−I21(R1+R2)=(I22−I21)(R1+R2)=(I2−I1)(I2+I1)(R1+R2)=△I[I2(R1+R2)+I1(R1+R2)]=△I(U2+U1),因为U2+U1=U ，所以，故D正确。
12、ACD
【解析】
A.根据公式 可知电压不变，总电阻越大功率越小，因此当开关S0断开时接入电阻最大，此时为保温状态，故A正确；
B.由图像可知当S0闭合时为加热状态，此时只有R1接入电路，， 当S0断开时为保温状态，此时， ，故B错误；
C. ，故C正确；
D.因为加热效率为80%，可得 ，由，可得，故D正确。
13、BC
【解析】
A．声音传播需要介质，真空不能传声，故错误；
B．声音是由物体振动产生的，不振动的物体不能发出声音，故正确；
C．打鼓用的力越大，鼓的振幅越大，鼓声的响度就越大，故正确；
D．安装隔音墙是为了在传播过程中减弱噪声，故错误．

三、填空题（本大题共5小题，共10分）
14、直线传播 反射 右
【解析】
地面上的“影子”是由于太阳光沿直线传播造成的，平静的湖水相当于是平面镜，所以水中的“倒影”是由于湖面发生光的反射造成的；由于平面镜成像的特点是：关于镜面对称，所以当小明举起左手时，会发现自己的“倒影”举起的是右手。
15、变暗 增大
【解析】
由图示可知，变阻器与灯泡是串联的，电压表测变阻两端的电压，滑动变阻器滑片从左向右滑动的过程中，电阻变大，电流变小，灯泡变暗，灯泡两端的电压减小，所以电压表的示数变大．
16、熔化吸热、凝固放热
【解析】
开水倒入杯中后，此时海波晶体被熔化，此过程海波会吸收热量，当水的温度下降到48℃以下时，此时海波会凝固，会放出热量，在此过程中水能较长时间保持水温不变．
17、下沉一些
【解析】
轮船的排水量即轮船排开水的质量，所以它满载时受到海水的浮力是
；
根据漂浮条件，航母所受浮力等于其重力，航母的重力不变，航母从东海驶入长江，所受浮力大小不变，根据阿基米德原理可得，浮力大小不变，液体的密度变小，航母排开液体的体积变大，所以舰身会下沉一些。
本题考查了阿基米德原理、物体浮沉条件的应用，注意：如果它从东海驶入长江，仍然处于漂浮状态，浮力等于重力，重力不变，浮力不变，液体的密度减小，排开水的体积增大；反之，如果它从长江驶入东海，液体的密度增大，则排开水的体积减小；这是易错点，要注意辨析。
18、2 0.25
【解析】
（1）将甲、乙两电阻并联在电路中，当通过两个电阻的总电流为0.3A时，因并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，则由图象可知，当U=2V时，通过甲的电流为0.1A、通过乙的电流为0.2A时，符合I=I甲+I乙=0.3A；
（2）将甲、乙两电阻串联在电路中时，因串联电路中各处的电流相等，所以，由P=UI可知，当两电阻两端的电压相等时，它们消耗的电功率相等，由图象可知，当电路中的电流I=0.25A时，两电阻两端的电压均为5V，它们消耗的电功率相等；

四、计算题（本大题共3小题，共29分）
19、（1）198V（2）见解析
【解析】
（1）灯丝的电阻：===484Ω。根据P=得，灯泡的实际电压：UL===198V；
（2）根据串联电路电压的规律知，电线上的电压：U线=U-UL=220V-198V=22V，因串联电路电流处处相等，根据P=UI知，输电线损耗的电功率P线与灯泡实际功率PL之比：=====1:9。
20、（1） ；40N；（2）24N；小
【解析】
（1）水对容器底面的压强为：P==1.010N/kg
木块受到的浮力为:F浮==1.010N/kg=40N;
（2）木块漂浮在水面上时，所受的浮力为：
=G==0.6
木块漂浮在水面上时，所受的浮力变小，排开水的体积变小，水面下降，容器底处在水中的深度变浅，所以此时水对容器底的压强比第（1）问中的小。
21、（1）4.4×104J （2）11℃ （3）0.2h
【解析】
（1）加热管正常工作40s，消耗的电能： =1100W×40s=4.4×104J；，
不计热量损失，Q吸=W=4.4×104J，由 可得豆浆升高 的温度：；
（2）由题知，加热与打浆的时间之比为3:1，设打浆时间为t打浆=t，则加热时间为t加热=3t，总的工作时间为t总=4t，由题知，豆浆机正常打好一次豆浆的消耗的总电能为0.17kW.h，由可得：0.17kW·h=P加热t加热+ P打浆t打浆=1.1kW×3t+0.1kW×5t，解得：t=0.05h，则打好一次豆浆需要的时间：t总=4t=4×0.05h=0.2h.

五、作图题（本大题共2小题，共4分）
22、
【解析】
①反向延长阻力F2的作用线，然后过支点O作出F2作用线的垂线，即为阻力臂l2；
②由杠杆平衡条件可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小。图中支点在O点，因此OA为最长动力臂l1，动力的方向应该向下。过点A作垂直于OA向下的带箭头的垂线段，为最小动力F1的示意图。如图：

23、
【解析】
首先过平面镜的反射点垂直镜面作出法线，由于反射光线与镜面的夹角为30°，所以，反射角是：90°-30°=60°，根据反射定律知道，入射角也为60°，故在法线右侧作出入射光线，并标出入射角；由于过焦点的光线经凸透镜折射后折射光线平行于主光轴，故光路如图：

六、实验探究题（本大题共3小题，共15分）
24、 电压 电流 0～15V 0.6A 电流表短路 0.34A 22.2 A
【解析】
(1)伏安法测电阻的原理是：R=；
(2)图a中甲表和待测电阻并联，所以甲为电压表,乙表串联在电路中所以是电流表；
(3)待测电阻和滑动变阻器串联，滑动变阻器滑到电阻最大位置时，电阻为20Ω，待测电阻的阻值约为20Ω，电源电压为12V，它们两个各分担电压为6V，所以电压表应选用0∼15V量程；接如图b所示的电流表，“0.6”接线柱为“+”接线柱，所以应使电流从，“0.6”接线柱流入电流表；
(4)闭合开关后，发现电压表的示数约为6V，两电阻串联分压，电流表示数为零，说明电路故障不是断路；移动滑动变阻器滑片，电压表示数有明显变化，但电流表示数始终为零，说明电流表被短路；
(5)电流表接的是0∼0.6A量程，分度值为0.02A，此时的电流为0.34A；
(6)在U−I图象中，电压U=10V时，电流为0.45A，所以Rx==≈22.2Ω.
(7)本实验多次测量是为了取平均值是为了提高测量的准确度，减小误差：
A．测量物理课本的宽度时测量三次数据，是为了取平均值减小误差，符合题意；
B．探究杠杆平衡条件时测量三组数据，是为了得出普遍性的结论，不符合题意；
C．多次测量是为了“寻找电功率随电压和电流变化的规律;
故选A；
25、 灯泡实际功率太小不足以使灯泡发光 向左调节滑动变阻器滑片，使电压表的示数为2.5V 10 0.4 不能，因为灯泡电阻受温度影响，不是定值，电阻随温度升高而增大
【解析】
（1）由图甲知道，电压表与电流表串联然后与灯泡并联，电压表应并联在灯泡两端，电压表连接错误，修改后的电路图如下图所示：

（2）闭合开关时，滑动变阻器阻值全部接入电路，所以，电压表和电流表均有读数，即电路不存在断路，灯泡也没有短路，但小灯泡不亮，可能的原因是：电路电阻太大，通过灯泡的电流太小，灯泡实际功率太小不足以使灯泡发光造成的；
（3）闭合开关，电压表示数为2.7V，即大于灯泡额定电压，若要测灯泡额定功率，则根据串联电路的分压原理知道，应向左移动滑片，增大变阻器分得电压，以减小灯泡两端电压，直到电压表示数等于灯泡额定电压2.5V；
（4）当把这样的两只灯泡串联接在4v的电源上时，则每只灯泡两端的电压是2V，由图乙知道，此时电路的电流是0.2A，所以，每只灯泡的电阻是： ，每只灯泡的实际功率是： ；
（5）探究电流与电压的关系应控制电阻阻值不变，由图乙知道，灯泡电阻受温度影响，随温度升高而增大，即灯泡电阻不是定值，所以，不能采用图甲电路探究电流与电压的关系．
26、二力平衡 不需要再限制匀速直线拉动鞋子 无法保证小华和小明两人的鞋子对水平桌面的压力相等
【解析】
（1）实验过程中沿水平方向拉动运动鞋做匀速直线运动，此时运动鞋受平衡力，是采用了转换法，根据二力平衡知道，即所受滑动摩擦力等于弹簧测力计拉力的大小；
（3）拉着弹簧测力计做匀速直线运动是比较难做到的，我们可以让运动鞋不动而拉动橡胶垫，这样做的好处是：不需要再限制勾速直线拉动鞋子，能做到测力计示数稳定，便于读数；
（4）摩擦力的大小与压力和接触面的粗糙程度有关，不同的鞋子的质量不同，对水平面的压力不同，所以，在研究鞋子防滑性能时，应该控制鞋子的质量相同，使其对水平桌面的压力相等．
