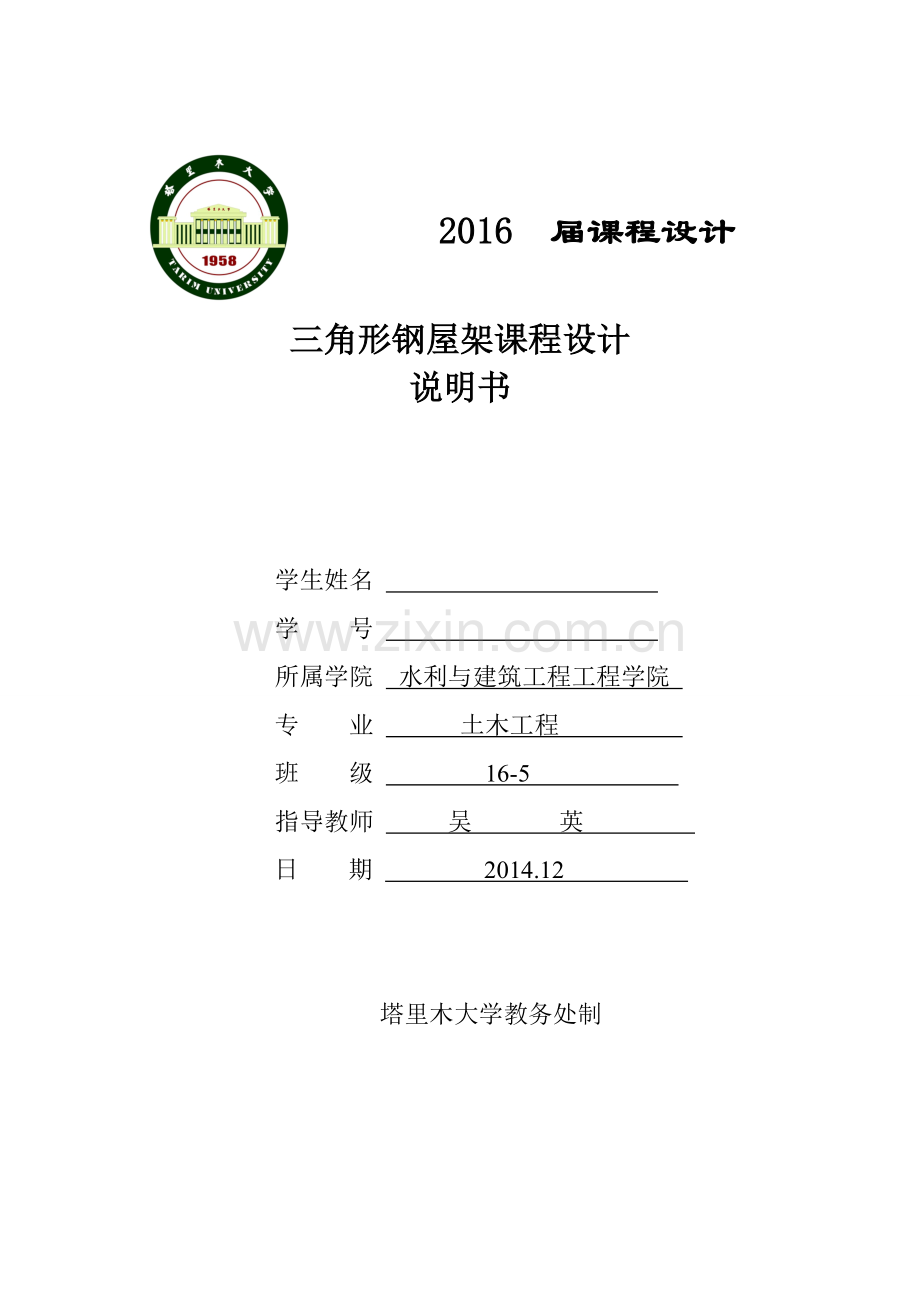

2016 届课程设计三角形钢屋架课程设计说明书学生姓名 学 号 所属学院 水利与建筑工程工程学院 专 业 土木工程 班 级 16-5 指导教师 吴 英 日 期 2014.12 塔里木大学教务处制1 三角形钢屋架课程设计任务书设计内容（1）选择钢屋架的材料；（2）确定钢屋架的几何尺寸；（3）屋架及屋盖支撑的布置；（4）檩条的设计；（5）钢屋架的设计；（6）绘制钢屋架施工图。设计题目：钢屋架设计资料：某厂房总长度90m，跨度根据不同的编号号从附表中取，屋盖体系可从以下所给的类型中选取。纵向柱距6m。1.结构形式:钢筋混凝土柱，三角形钢屋架。柱的混凝土强度等级为C30，三角形屋面坡度i=1：2.5L为屋架跨度。地区计算温度高于-200C，无侵蚀性介质，地震设防烈度为8度，屋架下弦标高为18m；厂房内桥式吊车为2台150/30t（中级工作制），锻锤为2台5t。2.屋架采用的钢材、焊条为：Q345钢，焊条为E50型。3.屋盖结构及荷载（2）有檩体系：采用型钢檩条，压型钢板作屋面板。标准值为0.58KN/m2荷载：屋架及支撑自重：按经验公式q=0.12+0.011L，L为屋架跨度，以m为单位，q为屋架及支撑自重，以KN/m2为单位；基本风压为0.50 KN/m2，雪荷载为0.3 KN/m2；保温层0.7KN/m2；积灰荷载1.3 KN/m2设计内容： 1.屋架形式及几何尺寸确定2.作屋盖结构及支撑的布置图；3.选择钢材及焊接材料，并明确提出对保证项目的要求；4.对钢屋架进行内力、杆件截面尺寸的计算；设计一个下弦节点、一个上弦节点、支座节点、屋脊节点及下弦中央节点。5.绘制钢屋架施工详图。1、屋架尺寸屋架计算跨度：=300=24000300=23700mm屋面倾角： 屋架跨中的高度为：上弦长度：节间长度： 节间水平投影长度：a=21270.9285=1975mm屋架几何尺寸见图2。图二：屋架几何尺寸（单位：mm）2.檩条和支撑布置根据屋面材料的最大容许檩距，可将檩条布置于上弦节点上（见图2），檩距为节间长度。在檩条的跨中设置一道拉条。根据厂房总长度60m，跨度为24m，有中级工作制吊车及第一开间尺寸5.5m等因素，可在厂房两端的第二开间设置一道上弦横向水平支撑和下弦横向水平支撑，并在同一开间两榀相邻屋架的腹杆间设置两道垂直支撑（在跨度13左右处各一道，见图3）。上弦檩条可兼做系杆，故不另设系杆，在下弦跨中央设置一道通长的柔性系杆。此外，在厂房两端的第一开间下弦各设置三道刚性系杆（见图3）。3.3 檩条的设计选用【12.6槽钢截面，由型钢表查得，自重12.32kgm0.12，=62.1，=10.2，=391。1.荷载计算（对轻屋面，可只考虑可变荷载效应控制的组合）永久荷载：（坡面）压型钢板：0.582.127=1.23366檩条和拉条： 0.12 =1.35366可变荷载：（檩条受荷水平投影面积为2.2176=12.76，没有超过60,故屋面均布活荷载取0.5，大于雪荷载，故不考虑雪荷载。）=0.52.217=0.52.2170.9285=0.99图三 屋面支撑布置（单位：mm）檩条均布荷载设计值：=+=1.21.35366+1.40.99=3.010392 =3.0103920.9285=2.795 =3.0103920.3714=1.1182.强度验算 弯矩设计值（见图4）： 图4 弯矩图=2.795=12.5775=1.118=1.5775（因为在檩条的垮中设置了一道拉条）檩条的最大应力（拉应力）位于槽钢下翼缘的肢尖处。+=89.24f=2153.刚度验算只验算垂直于屋面方向的挠度。荷载标准值： +=1.35366+0.99=2.34366 = （+）=2.343660.9285 =2.176=因有拉条，不必验算整体稳定性。故选用【12.6槽钢檩条能满足要求。3.4屋架节点荷载计算1.永久荷载（水平投影面）压型钢板 0.58x2.127=1.23366檩条和拉条 0.12屋架和支撑自重 0.12+0.11L=0.12+0.01124=0.38保温层 0.7 =2.437662.屋面活荷载屋面活荷载为0.5。3.风荷载 风荷载高度变化系数为1.25，屋面迎风面的体型系数为0.328，背风面为0.5，所以负风压的设计值为（垂直于屋面） 迎风面：=1.41.250.3280.4=-0.23 背风面：=1.41.250.50.4=-0.35 和均小于永久荷载（荷载分项系数取1.0）垂直与屋面的分量0.570.9285=0.53，所以永久荷载与风荷载联合作用下不会使杆件的内力变号，故风荷载产生的内力的影响不予考虑。4.屋架上弦在檩条处的集中荷载屋架上弦在檩条处的集中荷载设计值由可变荷载效应控制的组合为全跨永久+全跨可变（不包括风荷载）转化为点荷载为P=5.445x1.975x6=64.523kNm3.5 屋架杆件内力计算 由于屋面坡度较小，风荷载为吸力，且远小于屋面永久荷载，故其与永久荷载组合时不会增大杆件的内力，因此不予考虑。芬克式屋架在半跨活荷载作用下，腹杆内力不会变号，故只需按全跨永久荷载与全跨可变荷载组合计算屋架杆件的内力。屋架杆件内力计算可用图解法或数解法进行。本例屋架为标准屋架，可直接由建筑结构设计手册查得各杆件的内力系数，然后乘以节点荷载即为各相应杆件的内力。分别如表2和图5 所示。图五杆件内力图（单位kN）表2 屋架杆件内力计算表杆件名称杆件内力系数内力设计值（）上 弦AB-14.81-955.585BC-13.66-881.384CD-14.07-907.838DE-13.70-883.965EF-12.55-809.7636FG-12.95-835.57下 弦AH+13.75+887.19HI+11.25+725.88IJ+7.50+438.92腹 杆DI-2.79-180.019BH、CH-1.21-78.07EK、FK-1.21-78.07HD、DK+2.50+161.3IK+3.75+241.96KG+6.25+403.27GJ0.000注：负为受压，正为受拉。3.6 杆件截面的选择弦杆端节间最大内力为955.585，由焊接屋架节点板厚度选用表，可选用屋架中间节点板厚度为8mm，支座节点板厚度为10mm。1.上弦杆整个上弦杆不改变截面，按最大内力计算。=955.585，=212.7cm，=2=2212.7=425.4cm。选用218014组成的T形截面，节点板厚为8mm，查型钢表得A=248.896=97.792，=5.56cm，=8.0cm = =150 = = =150根据=53.75查表得=0.842，则 = =2 =215故选择截面合适。2.下弦杆下弦杆也不改变截面，按最大内力计算。=+887.19，屋架平面内的计算长度取最大节间长度，即=497.6cm。因屋架下弦在跨中央设有一道通长的系杆，故屋架平面外的计算长度取侧向固定点间的距离，即=1185cm。所需截面面积为：=选用21258012短肢相连的T形截面，由型钢表查得 =23.42=46.8,=2.24cm，=6.08cm=189.6=215 = =222=350= =194.9=350故所选截面合适。3.腹杆（1） DI杆 =152.0829,=0.8=0.8255.5=204.4cm，=255.5cm 选用2706，A=28.16=16.32，=2.15cm，=3.2cm。=150=150根据=95.07，查表得=0.588，则=215所选截面合适。（2）BH、CH、EK、FK杆N=-78.07，=166.4cm选用708单角钢截面，A=10.667，=1.37cm，则=0.9=0.9166.4=149.8cm=150由=109，查表得=0.499。单角钢单面连接计算构件稳定性时强度设计值折减系数为=0.6+0.0015=0.6+0.0015109=0.76=0.76215=164.15故所选截面满足要求。（3）HD、DK杆N=161.3，=343.7cm选用909单角钢截面，A=15.566，=1.77cm，=0.9=0.9343.7=309cm=350单角钢单面连接计算构件强度时的强度设计值折减系数=0.85，则=0.85215=182.8故所选择的截面合适。（4）IK、KG杆两根杆件采用相同的截面，用按最大内力=403.27计算，=343.7cm，=2=2343.7=687.4cm 选用2707，A=29.424=18.848，=2.14cm，=3.2cm。=350=350=215所选截面合适。（5）GJ杆。N=0, =474cm对有连接垂直支撑的屋架WJ2，采用2564组成十字形截面，并按受压支撑验算其长细比。=0.9=0.9474=426.6cm，=2.18cm= =195.7=200故满足要求。对不连接垂直支撑的屋架WJ1，选用564单角钢，并按受拉支撑验算其长细比，=1.11cm。= =384.3=400故满足要求。3.7 节点设计本例只选择几个有代表性的、重要的节点进行计算，其余节点的计算过程从略，可参见屋架施工图。1. 屋脊节点（见图6）腹杆GK与节点板的连接焊缝，查表得=160（以下同），取肢背和肢尖的焊脚尺寸分别为=5mm和=4mm，则杆端所需的焊缝长度分别为肢背：=+10=+10= 10=251.2mm故取=255mm。 图6 屋脊节点（单位：mm）故肢尖：=+8=+8=8=156.5mm取=160mm。拼接角钢采用与上弦杆等截面，肢背处削棱，竖肢切去V=t+5=17mm，取V=20mm，并将竖肢切口后经热弯成型用对接焊缝焊接。拼接接头一侧所需的焊缝计算长度为 =373mm拼接角钢的总长度为 =2（+10）+d=2（373+10）50=816mm上弦杆与节点板的塞焊缝，假定承受节点荷载F2，验算从略。上弦肢尖与节点板的焊缝连接按弦杆内力的15%计算，且考虑由此产生的偏心弯矩作用（偏心距e=65mm）。设肢尖焊缝焊脚尺寸=5mm，节点板总长度为660mm，则节点一侧弦杆焊缝的计算长度为 =（6602）-20-10（660/2）/0.92852010=325mm焊缝应力为 =26.6=31.9=38.6=160由以上计算结果可知，因弦杆与节点板的连接焊缝受力不大，且连接长度较大，故可按照构造进行满焊，不必计算。2.下弦拼接节点（见图7） 图7 下弦拼节点（单位：mm）屋架跨度24m超过运输界限，故将屋架分为两个运输单元，在屋脊节点G和下弦节点I处设置工地拼接。腹杆杆端与节点板的焊缝连接按IK和ID中最大内力=61.5计算。设肢背和肢尖的焊脚尺寸均取=4mm，则杆端所需的焊缝长度分别为肢背：=+8=+8=+8=188.9mm故取190mm。肢尖：=+8= +8=+8=97mm故取100mm。弦杆与节点板的连接焊缝按弦杆内力与的内力差计算，因为内力差较小，按构造布置焊缝即可满足要求，不必计算。拼接角钢采用与下弦杆相同截面，肢背处削棱，竖肢切去V=t+5=15mm。按拼接焊缝与杆件等强度原则，接头一侧所需的焊缝计算长度为 = =117mm故取120mm。拼接角钢所需总长度为=2（+10）+10=2（120+10）+10=270mm3.上弦节点D（见图8） 图8 上弦节点D（单位：mm）各腹杆杆端与节点板的焊缝计算从略，节点板的形状和尺寸如图8所示。上弦肢背塞焊缝承受檩条传来的集中荷载（节点荷载）F，取节点板缩进肢背5mm，=t2=4mm，则=13.60.8=128肢尖与节点板的焊缝承受弦杆的内力差为=-=-907.838-883.965=-23.87偏心距e=65mm，且节点板长度较大，故可不作计算，按构造要求布置焊缝进行满焊即可满足条件。2. 支座节点。（见图9） 图9 支座节点（单位：mm）屋架支撑与钢筋混凝土柱上，混凝土强度为C20，=10为便于施焊，取下弦轴线至支座底板上表面的距离为160mm，并设置图3.10所示加劲肋。下弦杆端与节点板的焊缝取肢背和肢尖的焊缝尺寸分别为=6mm和=4mm，则所需焊缝长度为肢背：=+12= +12=+12=452mm故取455mm。肢尖：=+8= +8=+8=334.75mm故取335mm。上弦杆端与节点板的焊缝，由于焊缝长度较大，可不必计算，按构造要求即可。（1） 支座底板计算。支座反力为 R=6F=664.523=387.138支座底板尺寸取ab=250mm250mm,采用M22锚栓，并用图示U形缺口。柱顶混凝土的压应力为 =87.85=160底板的厚度按屋架反力作用下的弯矩计算。支座节点板和加劲肋将支座底板分成四块，每块板均为两相邻边固定支撑而另两相邻边自由的板。两支撑边之间的对角线长度为=170mm两支撑边之间的交点到对角线的垂直距离为=2=85mm =85170=0.5，查表得=0.058，则M=0.0581.79170170=3000.4底板所需厚度（按厚度t在1640范围取值）：t=9.4mm故取t=20mm（2）加劲肋与节点板的连接焊缝 图10 加劲肋的计算简图（单位：mm）加劲肋与节点板的连接焊缝计算与牛腿焊缝相似，如图10所示。假定一块加劲肋的受力为屋架支座反力的14，即V=R4=24.6M=147.6加劲肋厚度采用10mm，焊脚尺寸取6mm，焊缝计算长度为=180-152=138mm则焊缝应力为：=50.1=160（2） 加劲肋、节点板与支座底板的连接焊缝。图10所示切口宽度为15mm，两条节点板和四条加劲肋焊缝的总长度为=2（250-10）[phone]）=860mm=22.3=160故满足要求。其余各节点的计算过程从略。 参考资料（1）钢结构设计规范（GB500172003）。（2）建筑结构荷载规范（GB500092001）。（3）建筑抗震设计规范（GB500112001）。（4）建筑结构可靠度设计统一标准（GB500682001）（5）建筑结构制图标准（GBT501012001）（6）建筑结构设计术语和符号标准（GBT5008397）（7）钢结构设计手册，罗邦富等，中国建筑工业出版社，1988。（8）钢结构（第二版），魏忠明主编，武汉理工大学出版社，2002。总结课程设计设计已接近尾声，历时1周，在此期间各项工作进行得比较顺利，这主要得益于指导老师。首先，对他们表示衷心的感谢：老师辛苦了。至此，感触甚多，首先向给与我关心、帮助及指导的老师们致以崇高的敬意和深切谢意。老师们认真负责、勤恳务实的工作态度以及开拓创新的精神给我留下了深刻的印象，让我受益匪浅。本次设计是对我们所学专业知识的一次回顾。这次设计，使我们对以往所学的专业有了更加系统化的认识，并且通过查阅文献、期刊、规范等资料；巩固并扩大了我们的专业知识文化视野，同时也提高了我们解决实际问题的能力；此外，使我们熟练掌握了CAD、OFFICE等办公软件的操作技术；同时，这次设计，对于我们专业素质的培养，良好习惯的形成以及解决实际问题能力的提高等具有重要意义，总之，为我们更好更快地适应一年以后的工作做好了充分的准备。最后,我要非常感谢吴老师对我的悉心指导,他为人正直,治学严谨，工作认真，讲课幽默风趣，我不仅学到了很多专业知识,如:钢结构的结构尺寸选择，怎样查表，怎样设计节点等等,这些知识都将使我终身受益.如今,学期就要结束了,我感觉到自己的专业知识提高了很多,这不得不使我感激吴英老师,是他给与我了这一生宝贵的财富.
