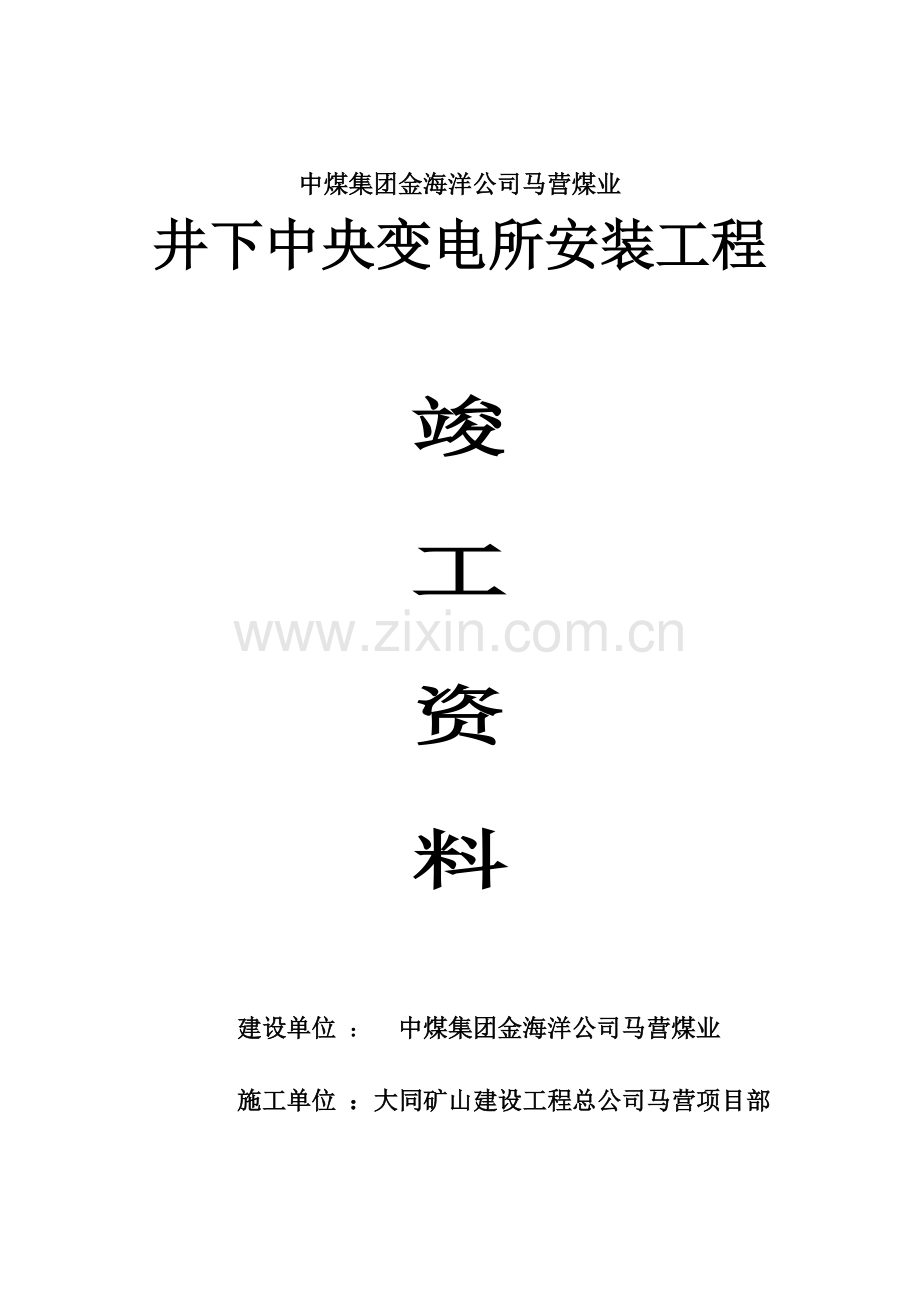

中煤集团金海洋公司马营煤业
井下中央变电所安装工程

竣

工

资

料

建设单位 ： 中煤集团金海洋公司马营煤业

施工单位 ：大同矿山建设工程总公司马营项目部

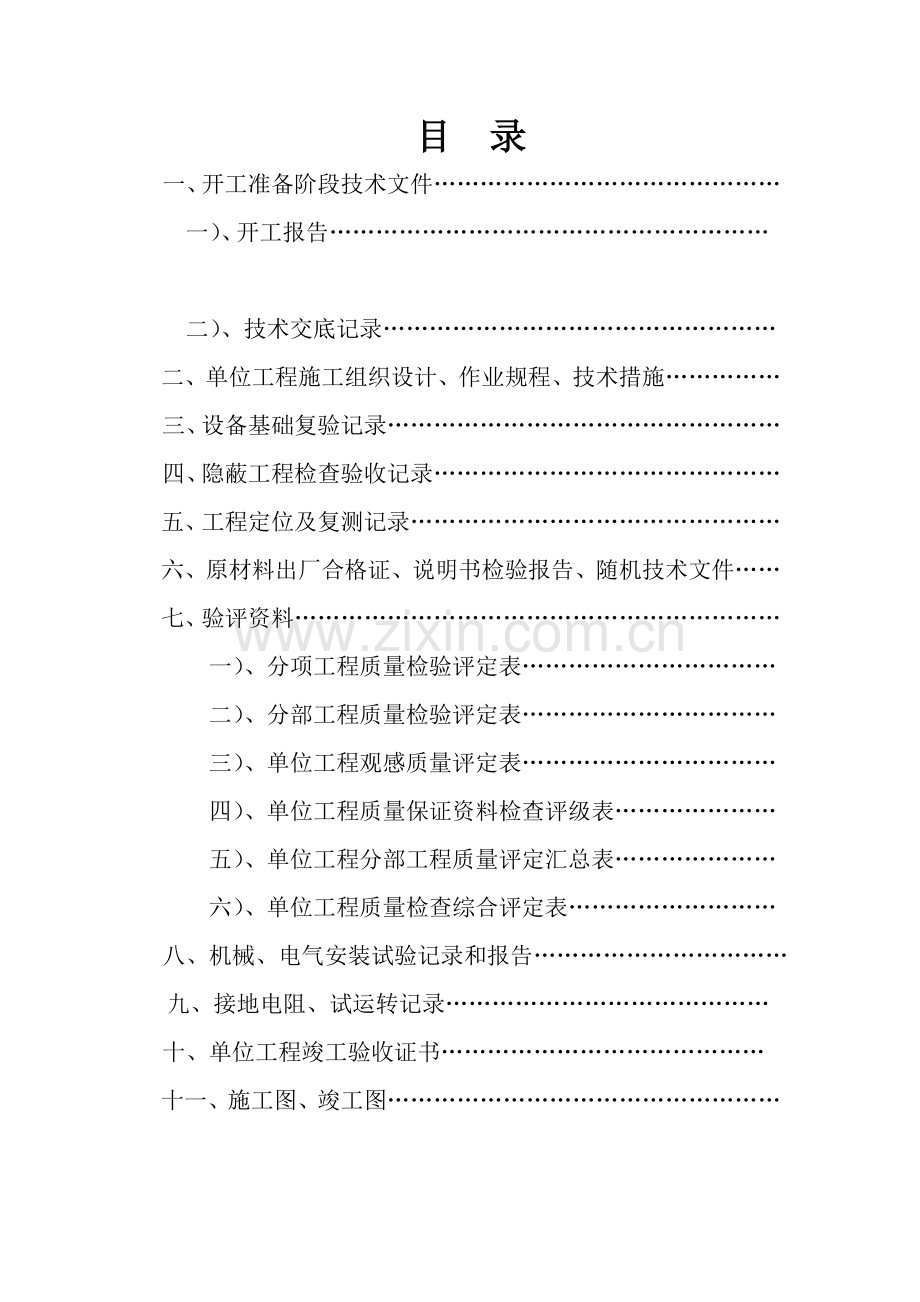

目 录
一、开工准备阶段技术文件………………………………………
一）、开工报告…………………………………………………
二）、技术交底记录……………………………………………
二、单位工程施工组织设计、作业规程、技术措施……………
三、设备基础复验记录……………………………………………四、隐蔽工程检查验收记录………………………………………
五、工程定位及复测记录…………………………………………
六、原材料出厂合格证、说明书检验报告、随机技术文件……
七、验评资料………………………………………………………
一）、分项工程质量检验评定表……………………………
二）、分部工程质量检验评定表……………………………
三）、单位工程观感质量评定表……………………………
四）、单位工程质量保证资料检查评级表…………………
五）、单位工程分部工程质量评定汇总表…………………
六）、单位工程质量检查综合评定表………………………
八、机械、电气安装试验记录和报告……………………………
九、接地电阻、试运转记录……………………………………
十、单位工程竣工验收证书……………………………………
十一、施工图、竣工图……………………………………………

一、开工准备阶段技术文件

工程名称： 马营煤业井下变电所安装工程

施工单位： 大同矿山建设工程总公司马营项目部

工程开工报审表
工程名称：井下变电所安装工程
致:山西省建设监理有限公司（监理单位）
我方承担的井下变电所安装工程，已完成了以下各项工作，具备了开工条件，特此申请施工，并签发开工指令。
附：
1、开工报告

承包单位（章）：
项目经理：
日 期：
审查意见：

项目监理机构：
总监理工程师：
日 期：
开 工 报 告
工程名称
井下中央变电所
安装工程
施 工 单 位
大同矿山建设工程总公司马营项目部
开工日期
2011 年 7月 20 日
实际开工日期
2011 年 7月 20日
工 程 量
台
建设工期
天
工程概况：
马营煤业井下中央变电所安装包括：2台KBSG- 500/10与2台KBSG- 200/10型矿用隔爆型干式变压器;14台PBG770-630/10Y型隔爆型高压真空配电装置; 12台KBZ-200型隔爆型真空馈电开关;3台KBZ-400型隔爆开关配电装置;其电缆敷设、接地等安装工程；井下照明安装；联合试运行。
开工前有关手续申办情况：
有关手续已审批
开工前准备工作情况：
施工组织设计已编审，设备、机具已全部到位，各种材料已准备齐全，施工队伍已进驻工地，已具备开工条件。
施工单位：

（公章）
年 月 日
监理单位：

（公章）
年 月 日
建设单位：

（公章）
年 月 日
技术（安全）交底记录

马营煤业井下中央变电所设备安装

技术（安全）交底记录

马营煤业井下中央变电所设备安装

技术（安全）交底记录

马营煤业井下中央变电所设备安装

技术（安全）交底记录

马营煤业井下中央变电所设备安装

技术（安全）交底记录

马营煤业井下中央变电所设备安装

二、施工组织设计、作业规程
或施工技术措施

工程名称： 马营煤业井下变电所安装工程

施工单位： 大同矿山建设工程总公司马营项目部

施工组织设计(方案)报审表
工程名称: 马营煤业井下中央变电所安装工程 编号: 001
致: 山西省煤炭建设监理有限公司(监理单位)
我方已根据施工合同的有关规定完成了马营煤业井下中央变电所安装工程施工组 织设计(方案)的编制，并经我单位上级技术负责人审查批准，请予以审查。
附：施工组织设计(方案)

承包单位(章)
项目经理
日 期
专业监理工程师审查意见：

专业监理工程师
日 期
总监理工程师审核意见：

项目监理机构
总监理工程师
日 期

三、设备基础复验记录

工程名称：马营煤业井下变电所安装工程
施工单位：大同矿山建设工程总公司马营项目部

设备基础复验记录表
工程名称
马营煤业井下中央变电所安装
子分部工程名称
基础验收
施工单位
大同矿山建设工程总公司马营项目部
复验人员

复验日期

设备名称
防爆干式变压器
规格型号
KBSGZY
500/10
安装位号
1号变压器
序号
项目
允许偏差（mm）
实测值（mm）
序号
项目
允许偏差（mm）
实测值（mm）
1
平面位置
20

9
预埋地脚螺栓
标高（顶端）
+20，0

2
不同平面的标高
0，-20

中心距（在根部）
2

3
平面的外形尺寸
20

10
预埋活动地脚螺栓
中心位置
5

4
凸台上平面外形尺寸
0，-20

标高
+20，0

5
凹穴尺寸
+20，0

水平度（带槽锚板）
5

6
基础上平面水平度
每1m
5

水平度（带螺纹孔锚板）
2

全长
10

11
基础混凝土强度
设计强度
实际强度
7
垂直度
每1m
5

全长
10

12
其它：
8
预留地脚螺栓孔
中心位置
10

深度
-20，0

孔壁垂直度
10

复验结论

施工单位：

年 月 日
监理单位：

年 月 日
建设单位：

年 月 日

设备基础复验记录表
工程名称
马营煤业井下中央变电所安装
子分部工程名称
基础验收
施工单位
大同矿山建设工程总公司马营项目部
复验人员

复验日期

设备名称
防爆干式变压器
规格型号
KBSG-500/6
安装位号
2号变压器
序号
项目
允许偏差（mm）
实测值（mm）
序号
项目
允许偏差（mm）
实测值（mm）
1
平面位置
20

9
预埋地脚螺栓
标高（顶端）
+20，0

2
不同平面的标高
0，-20

中心距（在根部）
2

3
平面的外形尺寸
20

10
预埋活动地脚螺栓
中心位置
5

4
凸台上平面外形尺寸
0，-20

标高
+20，0

5
凹穴尺寸
+20，0

水平度（带槽锚板）
5

6
基础上平面水平度
每1m
5

水平度（带螺纹孔锚板）
2

全长
10

11
基础混凝土强度
设计强度
实际强度
7
垂直度
每1m
5

全长
10

12
其它：
8
预留地脚螺栓孔
中心位置
10

深度
-20，0

孔壁垂直度
10

复验结论

施工单位：

年 月 日
监理单位：

年 月 日
建设单位：

年 月 日

设备基础复验记录表
工程名称
马营煤业井下中央变电所安装
子分部工程名称
基础验收
施工单位
大同矿山建设工程总公司马营项目部
复验人员

复验日期

设备名称
防爆干式变压器
规格型号
KBSG-
200/6
安装位号
3号变压器
序号
项目
允许偏差（mm）
实测值（mm）
序号
项目
允许偏差（mm）
实测值（mm）
1
平面位置
20

9
预埋地脚螺栓
标高（顶端）
+20，0

2
不同平面的标高
0，-20

中心距（在根部）
2

3
平面的外形尺寸
20

10
预埋活动地脚螺栓
中心位置
5

4
凸台上平面外形尺寸
0，-20

标高
+20，0

5
凹穴尺寸
+20，0

水平度（带槽锚板）
5

6
基础上平面水平度
每1m
5

水平度（带螺纹孔锚板）
2

全长
10

11
基础混凝土强度
设计强度
实际强度
7
垂直度
每1m
5

全长
10

12
其它：
8
预留地脚螺栓孔
中心位置
10

深度
-20，0

孔壁垂直度
10

复验结论

施工单位：

年 月 日
监理单位：

年 月 日
建设单位：

年 月 日

设备基础复验记录表
工程名称
马营煤业井下中央变电所安装
子分部工程名称
基础验收
施工单位
大同矿山建设工程总公司马营项目部
复验人员

复验日期

设备名称
隔爆型高压真空配电装置
规格型号
BGP型隔爆型高压配电装置
安装位号
7台
序号
项目
允许偏差（mm）
实测值（mm）
序号
项目
允许偏差（mm）
实测值（mm）
1
平面位置
20

9
预埋地脚螺栓
标高（顶端）
+20，0

2
不同平面的标高
0，-20

中心距（在根部）
2

3
平面的外形尺寸
20

10
预埋活动地脚螺栓
中心位置
5

4
凸台上平面外形尺寸
0，-20

标高
+20，0

5
凹穴尺寸
+20，0

水平度（带槽锚板）
5

6
基础上平面水平度
每1m
5

水平度（带螺纹孔锚板）
2

全长
10

11
基础混凝土强度
设计强度
实际强度
7
垂直度
每1m
5

全长
10

12
其它：
8
预留地脚螺栓孔
中心位置
10

深度
-20，0

孔壁垂直度
10

复验结论

施工单位：

年 月 日
监理单位：

年 月 日
建设单位：

年 月 日

设备基础复验记录表
工程名称
马营煤业井下中央变电所安装
子分部工程名称
基础验收
施工单位
大同矿山建设工程总公司马营项目部
复验人员

复验日期

设备名称
隔爆型真空开关
规格型号
KBZ-400
安装位号
13台
序号
项目
允许偏差（mm）
实测值（mm）
序号
项目
允许偏差（mm）
实测值（mm）
1
平面位置
20

9
预埋地脚螺栓
标高（顶端）
+20，0

2
不同平面的标高
0，-20

中心距（在根部）
2

3
平面的外形尺寸
20

10
预埋活动地脚螺栓
中心位置
5

4
凸台上平面外形尺寸
0，-20

标高
+20，0

5
凹穴尺寸
+20，0

水平度（带槽锚板）
5

6
基础上平面水平度
每1m
5

水平度（带螺纹 孔锚板）
2

全长
10

11
基础混凝土强度
设计强度
实际强度
7
垂直度
每1m
5

全长
10

12
其它：
8
预留地脚螺栓孔
中心位置
10

深度
-20，0

孔壁垂直度
10

复验结论

施工单位：

年 月 日
监理单位：

年 月 日
建设单位：

年 月 日

四、隐蔽工程检查验收记录

工程名称：马营煤业井下变电所安装工程
施工单位：大同矿山建设工程总公司马营项目部
隐蔽工程检查验收记录
单 位 工 程 称
井下变电所安装工程
图纸编号

分部分项工程名称

验收日期
年 月 日
验 收 项 目
高压防爆开关电缆沟
隐蔽时间
年 月 日
说明或附图

高压防爆开关基础为整体基础，采用钢板预埋，开关点焊垫铁放正，找平。
检
查
内
容
1、基础、安装位置，是否符合要求。
2、安放垫铁的基础面是否平整。
3、垫铁位置、数量、垫铁组是否符合规定。
4、开关安装位置是否符合标准。
验
收
意
见

施工单位

签字（公章）
监理单位

签字（公章）
建设单位

签字（公章）

五、工程定位测量及复测记录

工程名称：马营煤业井下变电所安装工程

施工单位：大同矿山建设工程总公司马营项目部
工程定位测量及复测记录
单位工程名称
井下变电所
建设单位
中煤金海洋公司马营煤业
定位依据

工程定位示意图及说明：

测量员： 工程技术负责人： 年 月 日

建设、监理单位复核意见：

复核单位：

复 核 人：

年 月 日

六、设备出厂合格证、说明书、
随机技术文件

工程名称：马营煤业井下变电所安装工程

施工单位：大同矿山建设工程总公司马营项目部

七、验评资料

工程名称：马营煤业井下变电所安装工程

施工单位：大同矿山建设工程总公司马营项目部

分项工程报验申请表

工程名称：马营煤业井下中央变电所安装工程
致：山西省煤炭建设监理有限公司（监理单位）
我单位已完成了马营煤业井下中央变电所安装各分项工作，现报上该工程报验申请表，请予以审查和验收。
附件：
1、分项工程质量检验评定表 1份

承包单位（章）
项目经理：
日 期：
审查意见：

项目经理：
总/专业监理工程师：
日 期：

分项工程质量检验评定表
单位工程名称：井下变电所安装工程 分项工程名称：高压防爆开关安装
分部工程名称：高压电气设备安装 分项工程性质：主要
保证项目
项 目
质 量 情 况
1
防爆开关有出厂试验报告，证件齐全

2
隔爆面必须完整、无锈、结合面粗糙度符合规定，闭锁装置齐全、可靠，螺栓，垫圈齐全、紧固，间隙符合规定。

3
高压瓷件表面严禁有裂纹、缺损和瓷釉坏损等缺陷，绝缘部件完好

4
电器导电接触面与外部母线、电缆芯线连接符合规定

5
送电试运必须达到：各部正常，仪表及指示灯指示正常

基本项目
项 目
质 量 情 况
等级
1
2
3
4
5
6
7
8
9
10
1
防爆开关安装位置正确，放置平稳，有电缆喇叭口出线者浇灌绝缘橡胶，操作机构灵活、可靠，触头表面光滑，接触严密，行程符合规定。

2
互感器调整符合使用条件

3
开头柜接地

4
真空断路器符合标准

允许偏差项目
项 目
允许偏差
实测值（mm）
1

2

3

4

质量保证资料
项 目

1
施工图纸会审记录
有施工图
2
施工组织设计或施工技术措施
有施工组织设计
3
班组施工记录

4
隐蔽工程检查记录

检查结果
1
保证项目
检查 项， 合格 项
2
基本项目
检查 项， 其中优良 项 优良率 ％
3
允许偏差项目
实测 点， 其中合格 点 合格率 ％
4
质量保证资
核查均符合要求
评
定
等
级

工程负责人：

技术负责人：
年 月 日
核
定
等
级
监理单位：

专业监理工程师：
年 月 日
核
定
等
级
建设单位：

工程负责人：
年 月 日

分项工程质量检验评定表
单位工程名称：井下变电所安装工程 分项工程名称：变压器安装
分部工程名称：高压电气设备安装 分项工程性质：一般
保 证 项 目
项 目
质 量 情 况
1
变压器有出厂试验报告，证件齐全

2
高低压侧瓷件严禁有裂纹、缺损和瓷釉等缺陷

3
变压器必须进行5次全电压冲击合闸试验并带符荷运行24h

4
变压器，器身检查

5
变压器的各种保护装置整定值必须符合设计并动作可靠

基本项目
项 目
质 量 情 况
等级
1
2
3
4
5
6
7
8
9
10
1
变压器本体与附件安装。

2
变压器与线路连接，高低压侧电缆头应密封正确，接线室内无杂物，芯线整齐，压接正确

3
变压器及其附件接地

允许偏差项目
项 目
允许偏差
实测值（mm）
1

2

3

4

质量保证资料
项 目

1
施工图纸会审记录

2
施工组织设计或施工技术措施

3
班组施工记录

4
隐蔽工程检查记录

检查结果
1
保证项目
检查 项， 合格 项
2
基本项目
检查 项， 其中优良 项 优良率 ％
3
允许偏差项目
实测 点， 其中合格 点 合格率 ％
4
质量保证资

评
定
等
级

工程负责人：

技术负责人：
年 月 日
核
定
等
级
监理单位：

专业监理工程师：
年 月 日
核
定
等
级
建设单位：

工程负责人：
年 月 日

分项工程质量检验评定表
单位工程名称：井下变电所设备安装 分项工程名称：电缆敷设 分部工程名称：高压电气设备安装 分项工程性质：一般
保 证 项 目
项 目
质 量 情 况
1
电缆有出厂检验合格证，有试验报告

2
电缆严禁有绞拧、护层断裂和表面严重划伤等缺陷

3
电缆终端头和电缆接头的制作应按照技术规定制作

4
送电正常，电缆终端头和接线盒核（定）相及刷漆正确，两端相位一致

基本项目
项 目
质 量 情 况
等 级
1
2
3
4
5
6
7
8
9
10
1
电缆支、托架安装位置正确，固定牢固，防腐蚀完好，间距均匀，排列整齐

2
电缆保护管内径应大于电缆外径的1.5倍，钢管不应有穿孔、裂逢。

3
电缆敷设位置和标高正确，排裂整齐

4
电缆在电缆沟内敷设应平整、清洁、不积水

允许偏差项目
项 目
允许偏差
实 测 值
1
电缆最小允许弯曲半径
矿用橡套软电缆
≥6d

质量保证资料
项 目

1
施工图纸会审记录

2
施工组织设计或施工技术措施

3
班组施工记录

4
隐蔽工程检查记录

检查结果
1
保证项目
检查 项，合格 项
2
基本项目
检查 项，其中优良 项 优良率 ％
3
允许偏差项目
检查 项， 其中合格 项 合格率 ％
4
质量保证资料

评
定
等
级

工程负责人：

技术负责人：
年 月 日
核
定
等
级
监理单位：

专业监理工程师：
年 月 日
核
定
等
级
建设单位：

工程负责人：
年 月 日

分项工程质量检验评定表
单位工程名称：井下中央变电所设备安装 分项工程名称：控制、保护、信号屏台安装
分部工程名称：高压电气设备安装 分项工程性质：一般
保 证 项 目
项 目
质 量 情 况
1
控制、保护、信号屏台二次回路接线绝缘电阻严禁小于1 MΩ

2
控制屏内一次主接线导电接触面与外部母线、电缆芯线连接符合规定

3
控制、保护、信号、屏台试运行：保护整定、操作程序及闭锁关系符合设计，声、光信号正确、清晰。

基本项目
项 目
质 量 情 况
等 级
1
2
3
4
5
6
7
8
9
10

1
盘与基础连接紧密固定牢靠、盘面及盘后标志牌齐全正确、清晰

2
二次结线应接线正确，排列整齐，回路编号清晰，不脱色。

3
接地正确，接地线及紧固件均镀锌，接地线敷设美观

允许偏差项目
项 目
允许偏差
实 测 值
1

质量保证资料
项 目

1
施工图纸会审记录

2
施工组织设计或施工技术措施

3
班组施工记录

4
隐蔽工程检查记录

检查结果
1
保证项目
检查 项，合格 项
2
基本项目
检查 项，其中优良 项 优良率 ％
3
允许偏差项目
检查 项，其中合格 项 合格率 ％
4
质量保证资料

评
定
等
级

工程负责人：

技术负责人：
年 月 日
核
定
等
级
监理单位：

专业监理工程师：
年 月 日
核
定
等
级
建设单位：

工程负责人：
年 月 日

分项工程质量检验评定表
单位工程名称：井下变电所安装工程 分项工程名称：母线安装
分部工程名称：高压电气设备安装 分项工程性质：一般
保 证 项 目
项 目
质 量 情 况
1
母线搭接，接触面连接紧密，并涂以电力复合脂，螺栓紧固

2
硬母线表面必须光洁平整，严禁有杂物、折迭、裂纹。

3
分段母线及双电源定相正确，经三次额定电压冲击，送电正常

基本项目
项 目
质 量 情 况
等级
1
2
3
4
5
6
7
8
9
10
1
母线安装相距离应不小于125mm

2
母线安装平直整齐，相序排裂正确

3

4

允许偏差项目
项 目
允许偏差
实测值（mm）
1

2

3

4

质量保证资料
项 目

1
施工图纸会审记录

2
施工组织设计或施工技术措施

3
班组施工记录

4
隐蔽工程检查记录

检查结果
1
保证项目
检查 项， 合格 项
2
基本项目
检查 项， 其中优良 项 优良率 ％
3
允许偏差项目
实测 点， 其中合格 点 合格率 ％
4
质量保证资

评
定
等
级

工程负责人：

技术负责人：
年 月 日
核
定
等
级
监理单位：

专业监理工程师：
年 月 日
核
定
等
级
建设单位：

工程负责人：
年 月 日

分项工程质量检验评定表
单位工程名称：井下变电所安装工程 分项工程名称：低压防爆开关安装
分部工程名称：低压电气设备安装 分项工程性质：主要
保 证 项 目
项 目
质 量 情 况
1
开关井上绝缘电阻不得低于5MΩ，控制部分不得低于1 MΩ

2
隔爆面必须完整、无锈、结合面粗糙度符合规定，闭锁装置齐全、可靠，防锈措施良好

3
电缆接线盒处理

4
送电试运必须达到：分、合闸及换向灵活

5

基本项目
项 目
质 量 情 况
等级
1
2
3
4
5
6
7
8
9
10
1
开关安装调试，安装位置正确。

2
开头柜接地

3
开关电流及短路整定值符合技术文件规定

4
真空接触器传动机构动作灵敏，可靠。

允许偏差项目
项 目
允许偏差
实测值（mm）
1

2

3

4

质量保证资料
项 目

1
施工图纸会审记录

2
施工组织设计或施工技术措施

3
班组施工记录

4
隐蔽工程检查记录

检查结果
1
保证项目
检查 项， 合格 项
2
基本项目
检查 项， 其中优良 项 优良率 ％
3
允许偏差项目
实测 点， 其中合格 点 合格率 ％
4
质量保证资

评
定
等
级

工程负责人：

技术负责人：
年 月 日
核
定
等
级
监理单位：

专业监理工程师：
年 月 日
核
定
等
级
建设单位：

工程负责人：
年 月 日

分项工程质量检验评定表
单位工程名称：井下变电所设备安装 分项工程名称：电缆敷设 分部工程名称：低压电气设备安装 分项工程性质：一般
保 证 项 目
项 目
质 量 情 况
1
电缆有出厂检验合格证，有试验报告

2
电缆严禁有绞拧、护层断裂和表面严重划伤等缺陷

3
电缆终端头和电缆接头的制作应按照技术规定制作

4
送电正常，电缆终端头和接线盒核（定）相及刷漆正确，两端相位一致

基本项目
项 目
质 量 情 况
等 级
1
2
3
4
5
6
7
8
9
10
1
电缆支、托架安装位置正确，固定牢固，防腐蚀完好，间距均匀，排列整齐

2
电缆保护管内径应大于电缆外径的1.5倍，钢管不应有穿孔、裂逢。

3
电缆敷设位置和标高正确，排裂整齐

4
电缆在电缆沟内敷设应平整、清洁、不积水

允许偏差项目
项 目
允许偏差
实 测 值
1
电缆最小允许弯曲半径
矿用橡套软电缆
≥6d

质量保证资料
项 目

1
施工图纸会审记录

2
施工组织设计或施工技术措施

3
班组施工记录

4
隐蔽工程检查记录

检查结果
1
保证项目
检查 项，合格 项
2
基本项目
检查 项，其中合格 项 优良率 ％
3
允许偏差项目
检查 项，其中合格 项 合格率 ％
4
质量保证资料

评
定
等
级

工程负责人：

技术负责人：
年 月 日
核
定
等
级
监理单位：

专业监理工程师：
年 月 日
核
定
等
级
建设单位：

工程负责人：
年 月 日

分项工程质量检验评定表
单位工程名称：井下变电所设备安装 分项工程名称：井下照明电器安装 分部工程名称：低压电气设备安装 分项工程性质：一般
保 证 项 目
项 目
质 量 情 况
1
井下照明灯具必须零件完整齐全，结合面严密。保护玻璃罩无裂纹破损，隔爆灯符合隔爆要求。

2
照明变压器，防爆插销，防爆三通必须符合要求

3
网络绝缘必须大于0.2MΩ，变压器绝缘电阻不得低于2 MΩ，通电时灯具必须全部亮度正常。

基本项目
项 目
质 量 情 况
等 级
1
2
3
4
5
6
7
8
9
10
1
井下照明灯具安装牢固，位置符合设计，间距偏差不应大于设计0.5m，灯具进线口胶圈齐全，不用的口封堵严密；灯具排列整齐、洁净。

2
照明电缆敷设应符合要求

3
接地线规格、接地装置、接地电阻符合设计要求；接地线敷设美观。

允许偏差项目
项 目
允许偏差
实 测 值

质量保证资料
项 目

1
施工图纸会审记录

2
施工组织设计或施工技术措施

3
班组施工记录

4
隐蔽工程检查记录

检查结果
1
保证项目
检查 项，合格 项
2
基本项目
检查 项，其中合格 项 优良率 ％
3
允许偏差项目
检查 项，其中合格 项 合格率 ％
4
质量保证资料

评
定
等
级

工程负责人：

技术负责人：
年 月 日
核
定
等
级
监理单位：

专业监理工程师：
年 月 日
核
定
等
级
建设单位：

工程负责人：
年 月 日

分项工程质量检验评定表
单位工程名称：井下中央变电所设备安装 分项工程名称：接地装置安装
分部工程名称：接地装置安装 分项工程性质：一般
保 证 项 目
项 目
质
