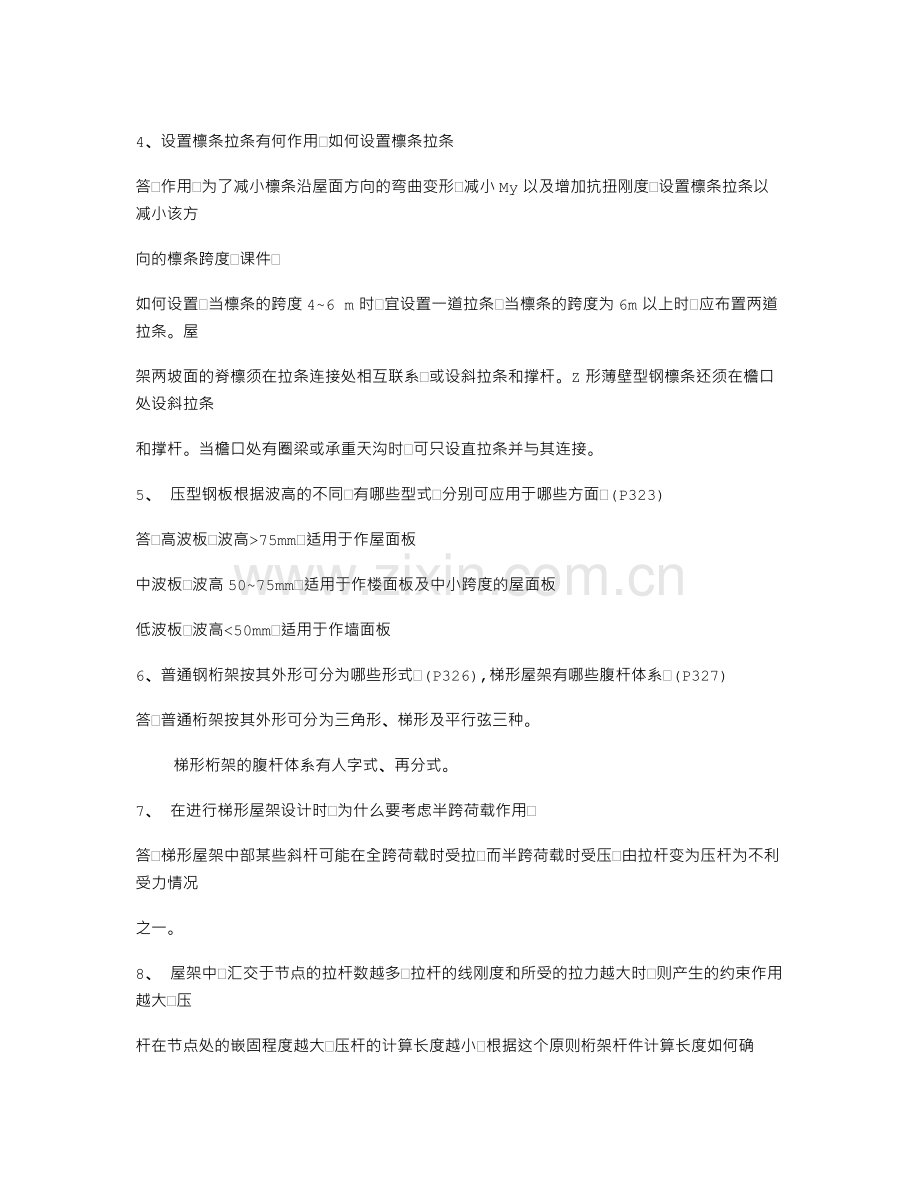

1. 建筑钢结构设计复习提纲 钢结构设计原理第九章 单层厂房钢结构1、重、中型工业厂房支撑系统有哪些(P305、317) 各有什么作用答柱间支撑分为上柱层支撑和下柱层支撑吊车梁和辅助桁架作为撑杆是柱间支撑的组成部分承担并传递单层厂房钢结构纵向水平力。柱间支撑作用组成坚强的纵向构架保证单层厂房钢结构的纵向刚度承受单层厂房钢结构端部山墙的风荷载、吊车纵向水平荷载及温度应力等在地震区尚应承受纵向地震作用并将这些力和作用传至基础可作为框架柱在框架平面外的支点减少柱在框架平面外的计算长度屋盖支撑由上弦横向水平支撑、下弦横向水平支撑、下弦纵向水平支撑、垂直支撑、系杆组成屋盖支撑作用保证屋盖形成空间几何不变结构体系增大其空间刚度承受屋盖各种纵向、横向水平荷载如风荷载、吊车制动力、地震力等并将其传至屋架支座为上、下弦杆提供侧向支撑点减小弦杆在屋架平面外的计算长度提高其侧向刚度和稳定性保证屋盖结构安装时的便利和稳定2、屋盖支撑系统应如何布置可能考作图题答参考书P313-315 及 图9.4.33、檩条有哪些结构型式是什么受力构件需要验算哪些项目P317319答结构形式实腹式和桁架式檩条通常是双向弯曲构件需要验算强度、整体稳定、刚度。4、设置檩条拉条有何作用如何设置檩条拉条答作用为了减小檩条沿屋面方向的弯曲变形减小My以及增加抗扭刚度设置檩条拉条以减小该方向的檩条跨度课件如何设置当檩条的跨度46 m时宜设置一道拉条当檩条的跨度为6m以上时应布置两道拉条。屋架两坡面的脊檩须在拉条连接处相互联系或设斜拉条和撑杆。Z形薄壁型钢檩条还须在檐口处设斜拉条和撑杆。当檐口处有圈梁或承重天沟时可只设直拉条并与其连接。5、 压型钢板根据波高的不同有哪些型式分别可应用于哪些方面(P323)答高波板波高75mm适用于作屋面板中波板波高5075mm适用于作楼面板及中小跨度的屋面板低波板波高60m中跨度为L2=3060m小跨度为L230m。2、网架与网壳结构的节点主要有焊接空心球节点、螺栓球节点、板式节点 、和嵌入式毂g节点(P203-204)。3、按网格形式划分空间网架结构有哪些结构形式P157-163答平面桁架系网架两向正交正放网架两向正交斜放网架两向斜交斜放三向网架单向折线形网架四角锥体系网架正放四角椎网架正放抽空四角椎网架斜放四角椎网架棋盘形四角椎网架星型四角椎网架三角锥体系网架三角锥网架抽空三角锥网架蜂窝形三角锥网架4、斜放四角锥网架网格形式、杆件数、工作特点适用范围P160-161说明一下斜放四角锥网架大量应用于中小跨度周边简支平面为正方形或接近正方形建筑中答组成单元是倒置的四角锥体四角锥体底边的角与角相接上弦网格呈正交斜放下弦网格则与建筑轴线平行或垂直呈正交正放。每个节点交汇的杆件数目最少上弦节点处6根下弦节点处8根.上弦承受压力下弦承受拉力能充分发挥杆件截面的作用钢耗量也较省。5、空间网架结构有很多计算方法如空间桁架位移法 (有限元法)、交叉梁系差分法、梁元法、拟板法、拟夹层板法、 假想弯矩法等其中空间桁架位移法是计算精度最高、应用范围最广的方法其它的方法都有某种程度的简化近似适用于某些特定的结构。6、网架结构属于大跨度结构当支承结构侧向刚度较大又没有允许网架支座节点发生水平位移的构造需要验算网架在温度变化下产生的应力。7、网架结构设计控制条件通常是压杆稳定性、拉杆强度、节点强度等网壳结构设计要考虑压杆稳定性及结构稳定性结构稳定性。结构稳定性经常是网壳结构特别是单层网壳结构设计控制条件。8、网壳结构按曲面外形分有哪些形式P164答球面网壳双曲扁网壳柱面网壳圆锥面网壳扭曲面网壳单块扭网壳双曲抛物面网壳切割或组合形成的曲面网壳9、按索的使用方式组成方法及受力特点悬索结构有那些结构体系P174答单层悬索体系预应力双层悬索体系预应力鞍形索网含劲性构件的悬索结构组合悬索结构5第五章 门式刚架轻型钢结构1、掌握轻型门式刚架结构组成支撑布置答P256图5.12、绘图说明门式刚架常用的结构形式答P257 图5.23、.轻型单层框架斜梁与柱采用端板连接有哪些P274答端板竖放、端板横放、端板斜放4、门式刚架粱腹板应如何设置横向加劲肋其中间横向加劲肋承受什么荷载P271倒1答门式刚架梁腹板与中柱连接处、较大集中荷载作用处和翼缘转折处设置横向加劲肋梁腹板利用屈曲后强度时其中间加劲肋除承受集中荷载和翼缘转折产生的压力外还应承受拉力场产生的压力5、 门式刚架结构分别在水平荷载、竖向荷载作用下的内力图设计控制截面答内力图参见P283-285设计控制截面P262对于刚架横梁其控制截面一般为每跨的两端支座截面和跨中截面。对于刚架柱其控制截面为柱底、柱顶和柱阶形变截面处6、 如果刚架的侧移不满足要求可采取哪些措施进行调整答放大柱或(和)梁的截面尺寸改铰接柱脚为刚接柱脚把多跨框架中的个别摇摆柱上端改为与梁刚接 瀨
