中国联通FTTH装机培训.ppt

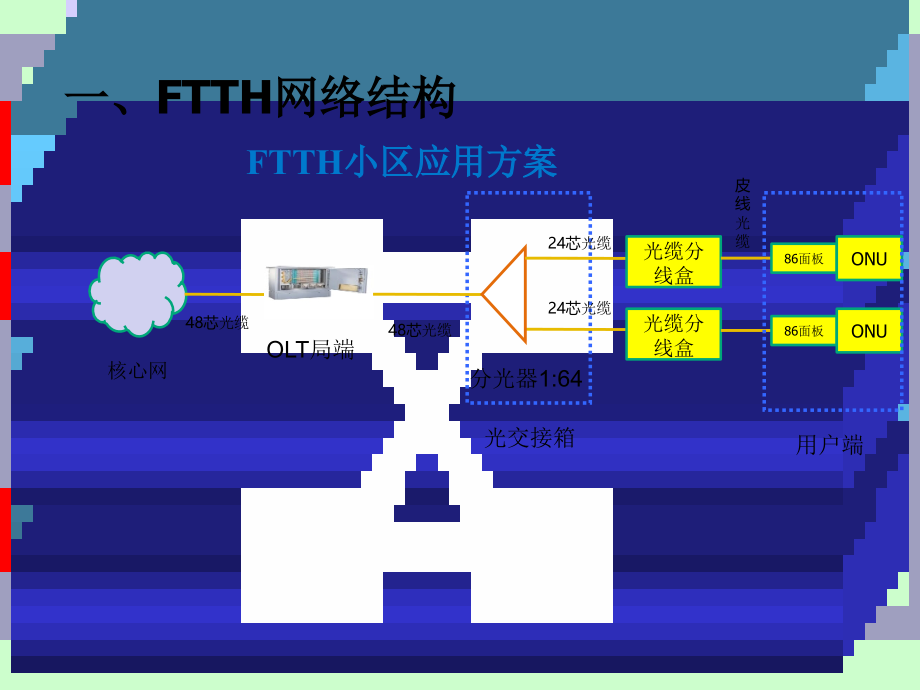

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,中国联通FTTH装机培训,一、FTTH网络结构,核心网,OLT,局端,48,芯,光缆,分光器,1:64,光交接箱,光缆分线盒,光缆分线盒,24,芯,光缆,24,芯,光缆,48,芯,光缆,86,面板,ONU,86,面板,ONU,用户端,皮线,光缆,FTTH,小区应用方案,一、FTTH网络结构,端局,OLT,花园小区住宅楼,楼道式分光器产品,光缆交接箱,FTTH,小区应用方案,对以住宅楼为单位的小区，每幢楼内由于住户集中，便于集中铺设光缆，所以优选分光器在楼道的方案，各个楼分别与交接箱相连，在楼内实现集中式光纤铺设。,一、FTTH网络结构,核心网,OLT,一级分光,二级分光,FTTH,城中村应用方案,一、FTTH网络结构,局房,OLT,ODB,光缆分线盒,住户,光交接箱,FTTH,城中村应用方案,光缆交接箱,分光器,跳纤区,分光器,光缆分线箱、插座盒,熔纤区,跳纤区,光纤插座盒（,86,盒）,光纤快速接续连接器,冷接子制作要求,波长,损耗,插入损耗,Insert loss,1310 nm,0.3dB,1550 nm,0.35dB,回波损耗,Return loss,1310 nm,-40dB,1550 nm,-40dB,光纤连接器的类型,光纤快速接续工具,光纤切割刀,适配器,阻挡器,光纤开剥器,切割定长器,光纤皮线剥离器,宽带光猫,连接尾纤,宽带光猫,接用户电脑,尾纤出口连接,86,盒,带语音口光猫,接皮线光纤接头,接用户电脑,接电话机,FTTH装机步骤,附件1 FTTH装机流程.doc,皮线光缆布线要求,1,、皮线光缆,布放要求美观、牢固,横平竖直，皮线光缆严禁挂靠非固定物，室内用户线。,线卡使用均匀，间隔,20cm2cm,（两端、拐角除外，拐角处间隔拐角,10cm1cm,），拐弯处弯曲半径大于,5cm,皮线光缆敷设,皮线光缆布线要求,1,、皮线光缆,布放要求美观、牢固,横平竖直，皮线光缆严禁挂靠非固定物，室内用户线。,线卡使用均匀，间隔,20cm2cm,（两端、拐角除外，拐角处间隔拐角,5cm1cm,）,2,、皮线光缆拐弯处要求保护。,皮线光缆布线要求,墙体开孔与光缆穿孔保护,施工步骤,根据入户光缆的敷设路由，确定其穿越墙体的位置。一般宜选用,已有的弱电墙孔穿放光缆，对于没有现成墙孔的建筑物应尽量选,择在隐蔽且无障碍物的位置开启过墙孔。,2.,判断需穿放蝶形引入光缆的数量（根据住户数），选择墙体开孔,的尺寸,一般直径为,10mm,的孔可穿放,2,条蝶形引入光缆。,3.,根据墙体开孔处的材质与开孔尺寸选取开孔工具（电钻或冲击钻）,以及钻头的规格。,4.,为防止雨水的灌入，应从内墙面向外墙面并倾斜,10,进行钻孔。,5.,墙体开孔后，为了确保钻孔处的美观，内墙面应在墙孔内套入过,墙套管或在墙孔口处安装墙面装饰盖板。,皮线光缆布线要求,墙体开孔与光缆穿孔保护,施工步骤,如所开的墙孔比预计的要大，可用水泥进行修复，应尽量做到,洞口处的美观。,7.,将蝶形引入光缆穿放过孔，并用缠绕管包扎穿越墙孔处的光缆，,以防止光缆裂化。,8.,光缆穿越墙孔后，应采用封堵泥、硅胶等填充物封堵外墙面，,以防雨水渗入或虫类爬入。,9.,蝶形引入光缆穿越墙体的两端应留有一定的弧度，以保证光缆,的弯曲半径。,皮线光缆布线要求,墙体开孔与光缆穿孔保护,墙体开孔方式,蝶形引入光缆穿墙保护方式,皮线光缆测试,FTTH,入户段光缆敷设完毕后，为确保该段光纤（含光纤机械接续连接插头）的衰减值小于,1.5dB,，必须对其进行测试。目前，常用基于,PON,的,FTTH,光功率测量仪器主要有普通光功率计和波长分离的,PON,功率计两种。,其中普通光功率计每次只能测量一个波长，而波长分离,PON,功率计能同时测量每一波长的功率，并且为了对每个波长提供通过、告警或未通过状态，可以设置功率阈值。产品性能要求和测试操作方法如下：,普通光功率计,波长分离,PON,功率计,皮线光缆测试,普通光功率计,普通光功率计是,FTTH,入户光缆施工中最常用的测试仪表，通,常将光源和光功率计配套使用，进行入户段光缆的衰减测试。光源的主要作用就是向光缆线路发送功率稳定的光信号，光功率计接收,光信号并测量信号的功率值。由光源的发送功率减去光功率计的实,际接收功率，就可以得到被测入户光缆线路的总衰减。,光源和光功率计作为,FTTH,入户段光缆施工的基本测试仪表，,宜根据实际需要从功能和性能上进行选择，,一般要求为：,具有,LCD,显示的光源。,发射光功率可调的光源。,具有调制波功能的光源和光功率计。,能直接读出损耗的光功率计。,由于光源和光功率计通常是配套使用的，所以在使用时，需注,意参数设置的一致性。具体为上行方向测试,1310nm,波长的衰减，,下行方向测试,1490nm,波长的衰减，当需要提供,CATV,业务时，下行,方向需增加测试,1550nm,波长的衰减和反射衰耗，操作步骤如下：,皮线光缆测试,普通光功率计,第一步：设定基准（参考）值,打开光功率计，选择工作波长。,打开光源，选择正确的波长并使其稳定。,用一根光跳纤连接光源和光功率计。,注意：所使用的光跳纤必须与被测入户光缆所使用的光纤相同。,用光功率计测得此时的光功率值。,注意：此时测得的光功率值应该与光源本身的设定值相近，如果有较大的偏差，请仔细清洁光跳纤连接插头的端面或者直接更换光跳纤。,按光功率计的“自调零”键 此时光功率计的,dB,读数为,0 00,，所测的光功率值设置成为基准（参考）值。,注意：光功率计归零后，,dB,读数小数点后的位数会有略微变化，这是正常现象。,皮线光缆测试,普通光功率计,第二步：入户段光纤衰减值测量,把光源和光功率计分别与入户光缆两端的光纤机械接续连接插头,相连。,注意：需清洁光纤机械接续连接插头的端面。,读取光功率计的,dB,读数，此时光功率计显示的,dB,读数就是被测入,户段光缆（含光纤机械接续连接插头）的衰减值。,注意：光功率计的读数应以,dB,方式显示，不应设置在,dBm,方式。,皮线光缆测试,波长分离,PON,功率计,入户光缆敷设完毕及,ONU,安装、开通后，可以使用波长分离,PON,功率计进行,ODN,链路全程下行和上行衰减测试，它可以在信号穿通方式下工作，操作步骤如为：将波长分离,PON,功率计分别与入户段光缆和连接,ONU,设备的光跳纤相连，此时测得的,1310nm,波长下的数值为,ONU,至波长分离,PON,功率计间的光纤链路损耗；,1490nm,波长下的数值为,OLT,至波长分离,PON,功率计间的光纤链路损耗。使用波长隔离的,PON,光功率计测量，具有以下功能：,可以直接连接到网络中进行测量，不影响上行和下行光信号的传输。,可以同时测量所有波长的功率。,可以检测光信号的突发功率。,可以插入到网络中的任何一点进行故障诊断。,FTTH安装现场,FTTH,安装完成现场,25,谢 谢！,
