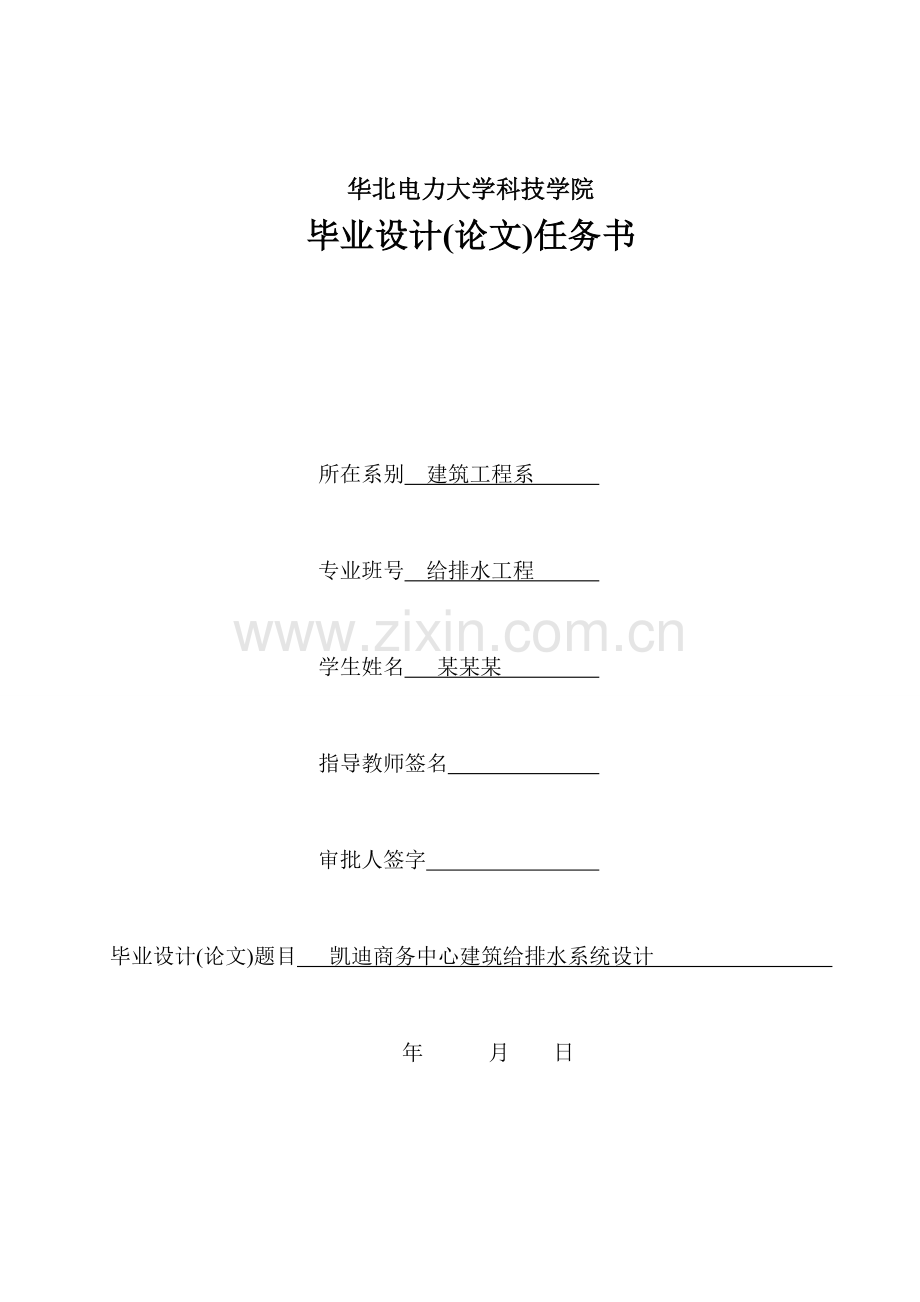

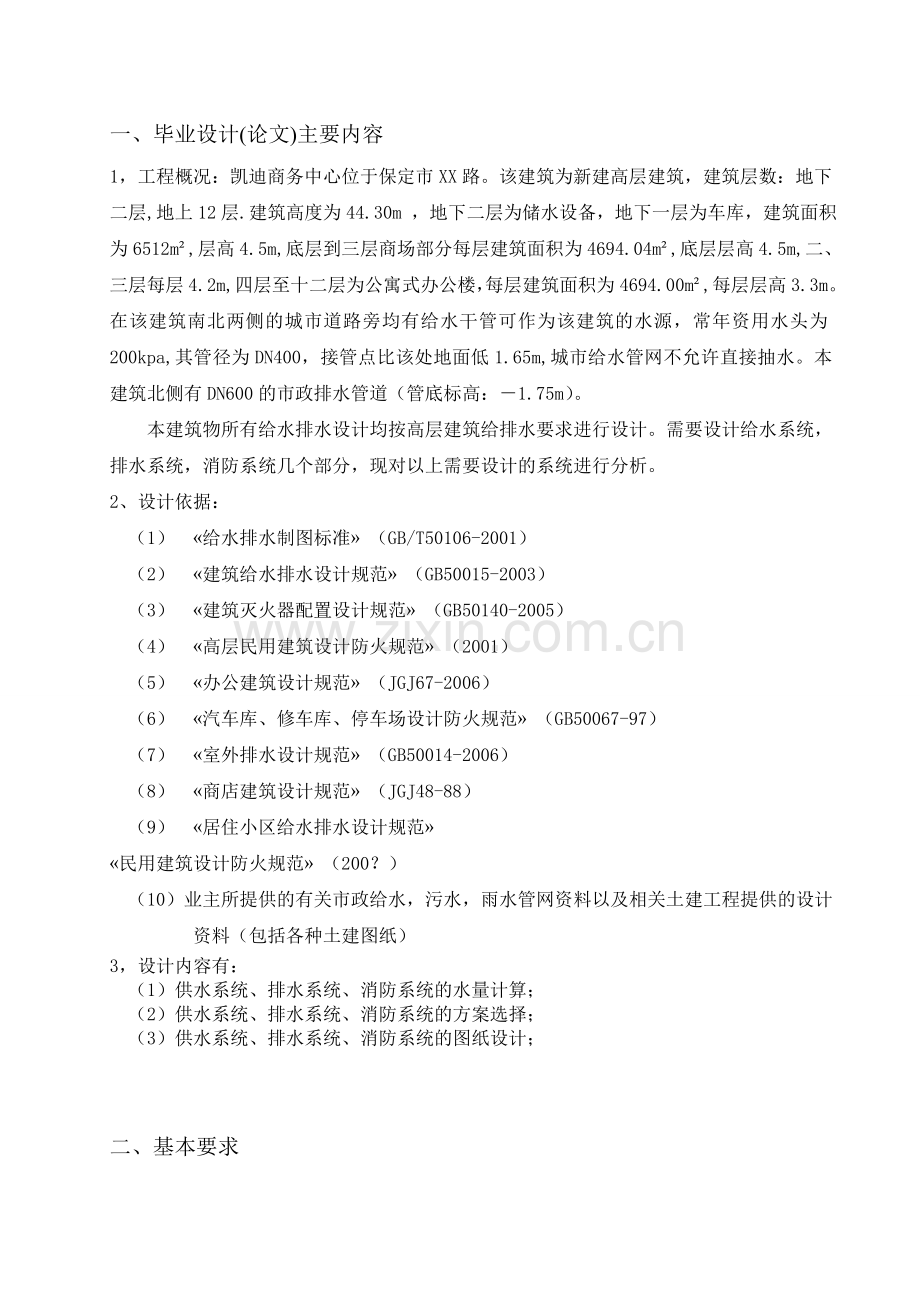

华北电力大学科技学院毕业设计(论文)任务书所在系别 建筑工程系 专业班号 给排水工程 学生姓名 某某某 指导教师签名 审批人签字 毕业设计(论文)题目 凯迪商务中心建筑给排水系统设计 年 月 日一、毕业设计(论文)主要内容1，工程概况：凯迪商务中心 位于保定市XX路。该建筑为新建高层建筑，建筑层数：地下二层,地上12层.建筑高度为44.30m ，地下二层为储水设备，地下一层为车库，建筑面积为6512m,层高4.5m,底层到三层商场部分每层建筑面积为4694.04m,底层层高4.5m,二、三层每层4.2m,四层至十二层为公寓式办公楼，每层建筑面积为4694.00m,每层层高3.3m。在该建筑南北两侧的城市道路旁均有给水干管可作为该建筑的水源，常年资用水头为200kpa,其管径为DN400，接管点比该处地面低1.65m,城市给水管网不允许直接抽水。本建筑北侧有DN600的市政排水管道（管底标高：1.75m）。本建筑物所有给水排水设计均按高层建筑给排水要求进行设计。需要设计给水系统，排水系统，消防系统几个部分，现对以上需要设计的系统进行分析。2、设计依据：（1） 给水排水制图标准 （GB/T50106-2001） （2） 建筑给水排水设计规范 （GB50015-2003） （3） 建筑灭火器配置设计规范 （GB50140-2005） （4） 高层民用建筑设计防火规范 （2001） （5） 办公建筑设计规范 （JGJ67-2006） （6） 汽车库、修车库、停车场设计防火规范 （GB50067-97） （7） 室外排水设计规范 （GB50014-2006） （8） 商店建筑设计规范 （JGJ48-88） （9） 居住小区给水排水设计规范 民用建筑设计防火规范 （200？） （10） 业主所提供的有关市政给水，污水，雨水管网资料以及相关土建工程提供的设计资料（包括各种土建图纸）3，设计内容有：（1）供水系统、排水系统、消防系统的水量计算；（2）供水系统、排水系统、消防系统的方案选择；（3）供水系统、排水系统、消防系统的图纸设计；二、基本要求三、设计(论文)进度序号设计项目名称完成时间备注123456789设计(论文)预计完成时间： 2010 年 6 月 20 日四、参考资料及文献1王增长.建筑给水排水工程M,高等教育出版社,2004,7:1-2002建筑给水排水设计规范GB50015-2003. S.北京:中国计划出版社.2003:1-236.3廖慧星.住宅和小区给排水设计施工体会点滴J.给水排水.1990,28(5)19-20.4刘希孟,郭玉茹.高层建筑给水排水工程M.哈尔滨:哈尔滨工业大学出版社,1999:5-239.5给水排水设计手册第1分册常用资料S.中国建筑工业出版社. 2001:1-136 .6建筑给水排水及采暖工程施工质量验收规范GB50242-2002. S.中国计划出版社,2002:2-56.7章玲,邓南圣,彭善枝.推广中水利用，促进水循环经济发展的思考J.中国可持续发展.2005:28(3) 11-128李玉华,张爱民主编.高层建筑给水排水设计M.哈尔滨:黑龙江科学技术出版社.2002:4-235.9陈方肃.高层建筑给水排水设计手册S.长沙:湖南科学技术出版社,1998 :1-330.10姜文源主编.建筑给水排水常用设计规范详解手册M.北京:中国建筑工业出版社.1996.4-220.11给水排水设计手册第10分册器材与装置S.中国建筑工业出版社. 2001:6-221.12高层民用建筑设计防火规范GB50045-1995. S.北京:中国计划出版社,2001:2-229.13给水排水设计手册第2分册室内给水排水S.中国建筑工业出版社. 2001:112-153.14给水排水制图标准GB50106-2001. S.北京:中国计划出版社,2001:1-53.15给水排水设计手册第11分册常用设备S.中国建筑工业出版社. 2001:8-196.16建筑设计防火规范GB50016-2006 S.北京:中国计划出版社,2006:1-298.17姚会亮.给排水标准图集 S.北京:中国建筑标准设计研究所,1997:03-72.18钱维生.高层建筑给水排水工程M.上海:同济大学出版社.1989.1-115五、附录高层建筑给排水技术概况及发展（文献综述）1 前言给排水工程是城市的基础设施、工业生产和人民生活的命脉之一1。随着科学技术的发展,生产工艺的不断改进和提高,给排水工程日趋向大系统、高参数的方向迅猛发展,因此,对给排水工程的设计、施工、维修和运行管理的要求也就越来越高。要想使管网达到优质、高效、低能耗运行的目的,除要有合理的设计方案外2,给排水系统安装质量的优劣将会对日后的使用产生极大的影响。为了确保民用给排水在使用过程中充分发挥其安全稳定、高效的作用,选择一种符合各方面规范、卫生安全而叉经济合理的供水方式，对我们给排水设计工作带来了新的挑战3。2 主题2.1生活给水系统 生活给水，一般指卫生间盥洗，冲洗卫生器具，沐浴，洗衣，厨房洗涤，烹调用水和浇洒道路、广场，清扫，冲洗汽车及绿化等用水。生活用水的水质，应符合国家规定的饮用水水质标准。生活用水按水温，水质的不同又分为： 2.1.1 冷水系统 一般将直接用城市自来水或其他自备水源作为生活用水的给水系统时，叫作冷水系统。 2.1.2 饮水系统 当人们有喝生水的习惯,需要提高饮用水水质标准时,在旅馆的卫生间，厨房或高级公寓，高级住宅的厨房，常需设置单独的“饮用水”管道系统。其用水经过深度处理和再消毒后供应，以确保饮水卫生。经深度处理的饮用水成本较高，因此,为了降低成本和节约用水，可采用分质供水的办法，而独立设“饮用水”系统。饮用水系统又分为开水和冷饮水系统等。2.2辅助给水系统 高层建筑的用水设备很多，有些设备的用水因本身的特点，要求独立的给水系统，并区别于生活给水系统和消防给水系统4。主要有以下几种： 2.2.1 循环冷却水系统 高层建筑空调制冷设备的冷却水用量很大5，为节约用水，一般应采用冷却塔降低水温后循环使用。 2.2.2 软化水系统 洗衣房，锅炉房和热水系统用水，要求水的硬度较低。当冷水水质不能满足要求时，需设置软化水处理系统6。有时，某些生活用水、饮用水和设备用水也需要进行软化处理。 2.2.3 游泳池循环水处理系统 游泳池的池水，由于游泳者的污染，池水的蒸发，散热等，需要对池水进行过滤，消毒等处理，同时补充散失的热量，一般需设置单独的循环水处理系统。 2.2.4水景给水系统 除用水量很少，并且又有天然水源可以利用而采用直流水方式外，一般建筑水景用水均采用循环供水方式。水景给水的循环系统与游泳池循环水系统相似。 2.2.5复用水系统 有些使用后的冷水，冷却水，水质变化不大，将其收集不经处理而再次做其他用水使用，为此而设置的给水系统，称为复用水系统。它区别于中水系统的是不经任何水质处理，一般只需收集和输送。 2.2.6 中水系统 是以建筑物的排水作为原水，经过水质处理后，再回用于建筑物作杂用水的给水系统7。2.3高层建筑排水系统 污水在排水立管中的流动,与一般的重力流和压力流不同,是一种极不稳定的气水两相流。在高层建筑中,由于排水立管长、水量大、流速高，往往引起管道内的气压极大波动，并可能形成水塞，造成卫生器具溢水或水封被破坏。从而使下水道中的臭气侵入室内，污染环境8。实践和理论都说明：高层建筑排水系统功能的优劣，在很大程度上取决于排水管道通气系统是否合理。 因此，在高层建筑中通气系统在排水系统中占有重要地位。一个完善的排水系统，应满足以下各点要求： （1）所有高出地面的卫生器具和排水设备的排水，应重力排入室外下水道。 （2）所有低于地面的卫生器具和排水设备的排水，应重力排入集水坑，然后提升排到重力流排水管中。 （3）超过层的建筑物，底层卫生器具，应单独设置排出管或排入提升系统9。 （4）超过层的建筑物，宜将地面以上最底下的层的卫生器具设立管单独排出10。 （5）对于建筑物的上部和下部房间平面布置不同，要求排水立管数量也完全不同时，可将排水系统分成两个区。一个区为上部房间服务，并在本区的下一层顶棚内设排水管，再向下单独排出室外。另一区为下部房间服务，并在顶棚内连接通气管，通气管可通到附近屋顶或与上部排水系统通气管连接11。 （6）高层建筑的雨水系统和生活污水系统应分流排出。 （7）地下车库应设带有格栅的地沟和连接地沟的排水管，以便排除冲洗地面水、洗车水、喷淋装置和其他消防排水。并设置泵房或泵坑，排水泵的排水能力宜 （8）汽车库的排水在接入排水干管之前，应先接至油水分离器或隔油池和沉砂池（井）的单独系统中。2.4消火栓给水系统 高层建筑给水工程的特点之一就是对消防给水系统有较严格的要求12。必须设置有足够自救能力的，独立的消防给水系统。包括：室内、外消火栓给水系统和自动喷水灭火系统等13。 2.4.1 室内外消火栓给水系统 高层建筑室内、外消火栓给水系统，是高层建筑最基本的灭火设备。室内除设置普通消火栓外，一般都同时设置小口径消火栓，也叫自救式消火栓或水喉14。 2.4.2 自动喷水灭火系统 自动喷水灭火系统是控制和扑灭初期火灾的有效设施。又可分为湿式系统，干式系统，预作用系统，雨淋系统和水幕系统等15。 室外消防管网采用低压制，呈环状设置，共设四个地上式室外消火栓。室内消防系统共设8套地上式水泵接合器，其中接消火栓系统6套，接自动喷水系统2套。室内消火栓系统用水量40l/s，火灾延续时间3小时。室内消火栓给水管网成环状布置。竖向分为四个个区，每个区最低层消火栓口的静水压力不大于0.80MPa。消火栓口的出水压力大于0.50MPa时，采用减压稳压消火栓。 在地下一层设置消防水池。消防水池有效容积532m3，分为两格16。地下一层消防水泵房内设置消火栓加压泵，高低区消防主泵均为三台，两用一备。发生火灾时先启动一台消防泵，当供水压力不能满足要求时再启动第二台消防泵。在屋顶设备房设消防专用气压供水设备，以保证最高几层消防管网的压力17。各层消火栓设置保证防护面积内任何部位有两个消火栓的水枪充实水柱同时到达，充实水柱为13m。3 总结 随着高层民用建筑设计防火规范（以下简称高规）的更新及新自动喷水灭火系统设计规范（以下简称自喷规范）的出台，对高层建筑消防给排水设计的要求也日趋严格18。特别是近一、两年来，全国各省、市都先后开始实施建筑工程图审查制度，其审查的主要依据为2000年颁布的工程建设标准强制性条文，强制性条文所规定的各项条款是设计当中必须遵循的硬性要求19。在新世纪，建筑给排水将担负新的历史重任，面临新的挑战。建筑给排水将更突出以人为本的原则，并将重点调整到民用建筑与工业建筑并重，公共建筑与居住建筑并重，冷水供给与热水供给并重，供水的水量、水压与水质并重等方向上来，走上全面、均衡、务实、安全的发展之路20。4 参考文献1王增长.建筑给水排水工程M,高等教育出版社,2004,7:1-200.2建筑给水排水设计规范GB50015-2003. S.北京:中国计划出版社.2003:1-236.3廖慧星.住宅和小区给排水设计施工体会点滴J.给水排水.1990,28(5)19-20.4刘希孟,郭玉茹.高层建筑给水排水工程M.哈尔滨:哈尔滨工业大学出版社,1999:5-239.5给水排水设计手册第1分册常用资料S.中国建筑工业出版社. 2001:1-136 .6建筑给水排水及采暖工程施工质量验收规范GB50242-2002. S.中国计划出版社,2002:2-56.7章玲,邓南圣,彭善枝.推广中水利用，促进水循环经济发展的思考J.中国可持续发展.2005:28(3) 11-12.8李玉华,张爱民主编.高层建筑给水排水设计M.哈尔滨:黑龙江科学技术出版社.2002:4-235.9陈方肃.高层建筑给水排水设计手册S.长沙:湖南科学技术出版社,1998 :1-330.10姜文源主编.建筑给水排水常用设计规范详解手册M.北京:中国建筑工业出版社.1996.4-220.11给水排水设计手册第10分册器材与装置S.中国建筑工业出版社. 2001:6-221.12高层民用建筑设计防火规范GB50045-1995. S.北京:中国计划出版社,2001:2-229.13ISO/CD-14520.Gaseous Fire-extinguishing System Physicial Properties And System Design.中国建筑工业出版社.14给水排水设计手册第2分册室内给水排水S.中国建筑工业出版社. 2001:112-153.15自动喷水灭火系统设计规范S. GB50084-2001.北京:中国计划出版社,2001.16给水排水制图标准GB50106-2001. S.北京:中国计划出版社,2001:1-53.17给水排水设计手册第11分册常用设备S.中国建筑工业出版社. 2001:8-196.18建筑设计防火规范GB50016-2006 S.北京:中国计划出版社,2006:1-298.19姚会亮.给排水标准图集 S.北京:中国建筑标准设计研究所,1997:03-72.20钱维生.高层建筑给水排水工程M.上海:同济大学出版社.1989.1-115.凯迪商务中心建筑给排水系统设计摘要本工程为保定市XX路新建高层建筑楼给排水施工图设计，主要是根据本工程的具体情况给出给排水的方案，确定给排水、消防的布置情况，材料、设备的选型，通过水力计算确定其管径，建筑功能为公共建筑，建筑形式为框架结构，建筑层数地下二层，地上十二层。建筑高度为44.30m ，地下二层为储水设备，地下一层为车库，建筑面积为6512m,层高4.5m,底层到三层商场部分每层建筑面积为4694.04m,底层层高4.5m,二、三层每层4.2m,四层至十二层为公寓式办公楼，每层建筑面积为4694.00m,每层层高3.3m。本工程室内标高0.000. 给水水源：在该建筑南北两侧的城市道路旁均有给水干管可作为该建筑的水源，常年资用水头为200kpa,其管径为DN400，接管点比该处地面低1.65m,城市给水管网不允许直接抽水。市政排水：本建筑北侧有DN600的市政排水管道（管底标高：1.75m）。卫生设施：一十二层办公楼区每层设置公共卫生间，内设蹲式大便器、小便槽、洗脸盆、污水池，一三层商业区每层均设置卫生间，四十二层设有公寓式办公室，自带卫生间内设有洗脸盆及坐式大便器，淋浴器，要求有完善的给水排水设施。要求设计建筑给水排水工程，并与土建工程配套。具体内容包括：1) 建筑生活给水系统设计； 2) 建筑消防系统设计；3) 建筑排水系统设计；给水系统包括给水系统形式的选择，给水管道的布置，管材的选择，给水管径的计算选择。排水系统包括系统的组成，管道的布置与敷设，管径的计算与管材的选择消防系统包括系统形式的选择，消火栓系统布置间距。关键词：给排水；消防；管道布置WATER SUPPLY AND DRAINAGE SYSTEM DESIGN FOR KAI DI BUSINESS CENTRE BUILDING AbstractThis project transforms the new high-rise building in Baoding XX Road for the draining water construction drawing design, is mainly gives according to this project special details for the draining water plan, determined that for draining water, the fire arrangement situation, the material, equipments shaping, determines its caliber through the water power computation, the construction function is the public building, the architectural style is the portal frame construction, construction two-story building floors underground underground, ground twelve. The building height is 44.30m, second floor of the underground storage facilities, underground floor for the garage, a building area of 6512m , storey 4.5m, the bottom part of each floor to the three-building shopping area of 4694.04m , the bottom storey 4.5m, Second, three on each floor 4.2m, four-story apartment building for the twelve storeys, each floor building area of 4694.00m, each floor storey 3.3m. this project indoor elevation 0.000.The source of the water: in the north and south sides of the building next to city roads have water mains can be used as the buildings water, water for the first annual funding for the 200kpa, its diameter is DN400, took over the point where the ground less than 1.65m, the city water supply pipe network does not allow direct pumpingMunicipal Drainage: north side of the building have DN600 municipal sewer (pipe bottom elevation:-1.75m).Hygienic facility: 1 12 layers on each floor office area of Public Health, the internal device squat stool, urine tank, basins, water pool, a three-tier business district are set on each floor bathroom, 4 12 layer with apartment-style office, comes equipped with wash basin and toilet sitting stool device, shower, calls for a perfect water supply and drainage facilities The required design is for the water dewatering excavation, and forms a complete set with the civil engineering. The specific content includes: 1) The design of the water supply system; 2) The design of the fire prevention system; 3) The design of the drainage system.The aqueous system includes selection of the aqueous system form, arrangement of the feed water pipe, the selection of the tubing, the computation selection that passes through for the water pipe.The drainage system includes the composition system, the pipeline arrangement with lays, caliber computation and the selection of tubing.The fire prevention system includes selection of the system form, the arrangement spacing of hydrant and Sprays the system automatically. The blueprint plan includes: the construction explanation; chart of symbols; for aqueous system horizontal plan; drainage system horizontal plan; fire prevention system horizontal plan; for aqueous system chart; draining water diagram; fire diagram.Keywords: Water supply and drainage; Fire prevention; Pipe line design目 录1.设计任务及设计资料1.1 设计任务建筑概况：凯迪商务中心位于保定市XX路。该建筑为新建高层建筑，建筑层数：地下二层,地上12层.建筑高度为44.30m ，地下二层为储水设备，地下一层为车库，建筑面积为6512m,层高4.5m,底层到三层商场部分每层建筑面积为4694.04m,底层层高4.5m,二、三层每层4.2m,四层至十二层为公寓式办公楼，每层建筑面积为4694.00m,每层层高3.3m。在该建筑南北两侧的城市道路旁均有给水干管可作为该建筑的水源，常年资用水头为200kpa,其管径为DN400，接管点比该处地面低1.65m,城市给水管网不允许直接抽水。本建筑北侧有DN600的市政排水管道（管底标高：1.75m）。本工程室内标高0.000. 要求设计建筑给水排水工程，并与土建工程配套。具体内容包括：1) 建筑给水系统设计； 2) 建筑消防系统设计；3) 建筑排水系统设计。1.2 设计依据（1） 给水排水制图标准 （GB/T50106-2001） （2） 建筑给水排水设计规范 （GB50015-2003） （3） 建筑灭火器配置设计规范 （GB50140-2005） （4） 高层民用建筑设计防火规范 （2001） （5） 办公建筑设计规范 （JGJ67-2006） （6） 汽车库、修车库、停车场设计防火规范 （GB50067-97） （7） 室外排水设计规范 （GB50014-2006） （8） 商店建筑设计规范 （JGJ48-88） （9） 居住小区给水排水设计规范 （10） 业主所提供的有关市政给水，污水，雨水管网资料以及相关土建工程提供的设计资料（包括各种土建图纸）1.3 市政给水排水资料1) 给水水源：在该建筑南北两侧的城市道路旁均有给水干管可作为该建筑的水源，常年资用水头为200kpa,其管径为DN400，接管点比该处地面低1.65m,城市给水管网不允许直接抽水2) 市政排水：本建筑北侧有DN600的市政排水管道（管底标高：1.75m）。3) 卫生设施：一十二层办公楼区每层设置公共卫生间，内设蹲式大便器、小便槽、洗脸盆、污水池，一三层商业区每层均设置卫生间，四十二层设有公寓式办公室，自带卫生间内设有洗脸盆及坐式大便器，淋浴器，要求有完善的给水排水设施。3) 消防系统给水由屋顶水箱和地下室水泵联合供水，地下设置消防水池，火灾前10min由屋顶水箱供水，10min后由贮水池供给。2. 建筑给水系统设计与计算2.1 设计说明2.1.1 给水方式的选择给水方式是指建筑内部给水系统的供水方案。给水方式的基本类型有直接给水方式；设水箱的给水方式；设水泵的给水方式；设水泵和水箱的联合给水方式；气压给水方式；分区给水方式；分质给水方式七种。根据本建筑的工程概况特点和市政外网可提供的常年资用水头为200kpa，故室内给水拟采用上、下分区供水方式。即1-3层及地下室由室外给水管网直接供水。采用下行上给式管网，49层为设水泵、水箱联合供水方式，管网上行下给。因为市政管网不允许直接抽水，故在建筑物地下室内设生活消防合用水池。屋顶水箱设水位继电器自动合闭水泵。2.1.2 给水系统的组成本建筑的给水系统由引入管、水表节点、给水管道、给水附件等组成。2.1.3 给水管道布置与安装1)办公楼及商场给水管道采用明装敷设，公寓式办公区管道设于管道井中，管材均采用给水塑料管，采用承插式接口，用弹性密封圈连接。管道外壁距墙面不小于150mm，离梁、柱及设备之间的距离为50mm，立管外壁距墙、梁、柱净距不小于50mm,支管距墙、梁、柱净距为2025mm。2)给水管与排水管道平行、交叉时，其距离分别大于0.5m和0.15m，交叉给水管在排水管上面。3)立管通过楼板时应埋设套管，且高出地面1020mm。在立管横支管上设阀门，管径DN50mm时设闸阀，DN50mm时设截止阀。4)给水横干管设0.003的坡度，坡向泄水装置。5)室内给水管道不应穿越变配电房、电梯机房、通信机房、大中型计算机房、计算机网络中心、音像库房等遇水会损坏设备和引发事故的房间，并应避免在生产设备上方通过。6)室内给水管道的布置，不得妨碍生产操作、交通运输和建筑物的使用。7)室内给水管道不得布置在遇水会引起燃烧、爆炸的原料、产品和设备的上面。8)埋地敷设的给水管应避免布置在可能受重物压坏处。管道不得穿越生产设备基础，在特殊情况下必须穿越时，应采取有效的保护措施。9)给水管道不得敷设在烟道、风道、电梯井内、排水沟内。给水管道不宜穿越橱窗、壁柜、给水管道不得穿过大便槽和小便槽，且立管离大、小便槽端部不小于0.5m。10)给水管道不宜穿越伸缩缝、沉降缝、变形缝。如必须穿越时，应设置补偿管道伸缩和剪切变形的装置。11)塑料给水管道在室内宜暗设。明设时立管应布置在不易受撞击处，如不能避免时，应在管外加保护措施。12)塑料给水管道不得布置在灶台上边缘；明设的塑料给水立管距灶台边缘不得小于0.4m，据燃气热水器边缘不宜小于0.2m。达不到此要求时，应有保护措施。13)室内给水管道上的各种阀门，宜装设在便于检修和便于操作的位置。14)给水管的伸缩补偿装置，应按直线长度、管材的线膨胀系数、环境温度和管内水温的变化、管道节点的允许位移量等因素经计算确定。应尽量利用管道自身的折角补偿温度变形。15)当给水管道结露会影响环境，引起装饰、物品等受损害时，给水管道应作防结露保冷层，防结露保冷层的计算和构造，按现行的设备及管道保冷技术通则执行。2.1.4 管道上使用的阀门的选型1)需调节流量、水压时，宜采用调节阀、截止阀。2)水流需双向流动的管段上，不得使用截止阀。3)安装空间小的场所，宜采用蝶阀、球阀。4)口径较大的水泵，出水管上宜采用多功能阀。2.1.5 给水管道止回阀的设置1）引入管上；2）密闭的水加热器或用水设备的进水管上；3）水泵出水管上；4）进出水管合用一条管道的水箱、水塔、高地水池的出水管段上。2.1.6 给水管道排气装置的设置1）间歇性使用的给水管网，其管网末端和最高点应设置自动排气阀。2）给水管网有明显起伏积聚空气的管段，已在该段的峰点设自动排气阀或手动阀门排气。3）气压给水装置，当采用自动补气式气压水罐时，其配水管网的最高点应设自动排气阀。2.2 设计计算2.2.1 给水定额及时变化系数根据建筑的性质，该建筑一至三层为商场，每层建筑面积为4694.04m,生活用水量标准(最高日)为5-8L/ m日，取8L/ m日，小时变化系数为1.5-1.2，每日使用时间为12h，四至十二层为公寓式办公楼，每层建筑面积为4694.00m。公寓式办公楼的生活用水量标准为300-350L每人每天，取310L每人每天，小时变化系数为2.0，每日使用时间为10-16h。负一层停车车库停车地面冲洗用水2-3L/ m次，取3L/ m次，小时变化系数为1.0，每日使用6-8h.车库面积为6512m，其中公寓式办公人数按每层230人计算。2.2.2 最高日用水量及最高日最高时用水量计算设一至三层最高日用水量为Qd1Qd1=mqd=nsqd=84694.04310-3=112.66m3/d四至十二层最高日用水量为Qd2Qd2= mqd=230310910-3=641.7m3/d停车库冲洗地面最高日用水量为Qd3Qd3=qss=3651210-3=19.54 m3/dQd= Qd1+ Qd2+Qd3=112.66+641.7+19.54=773.9m3/d最高日最大时用水量Qh=k1Qd1/T1+ k2Qd2/T2+ k3Qd3/T3=1.2112.66/12+2.0641.7/16+1.019.54/8 =11.27+80.21+2.44=93.92 m3/h2.2.3 设计秒流量的计算根据该建筑的性质，一至三层为商场化为低压供水区范围，取=1.5，则=0.2=0.3，四至十二层为公寓式办公楼，化为高区供水系统范围，办公用公共卫生间取=1.5，生活办公合用部分卫生间取=2.5，则1=0.2=0.3，2=0.2=0.52.2.4 屋顶水箱容积计算生活用水由于4-12层的生活用水完全由水箱供给，地下洗车和一至三层生活用冷水虽然不由水箱供水，但考虑市政给水事故停水，水箱应短时供低区用水（高低区设连通管）故水箱容积应按全部容积确定。由于规范规定由水泵联动提升进水箱的生活用水调节容积不宜小于最大用水时水量的50%，即V生活=50%Qh=50%93.92=46.96消防用水消防水箱的容积按规定的10min的室内消防用水量计，室内消防用水量按25计算。V消防=0.6Qx=0.625=15根据规范要求消防用水取18水箱净容积V= V生活+ V消防=46.96+18=64.96因水箱容量超过50，该建筑又属于公共建筑高层建筑，为避免因水箱清洗、检修时停水，故分设两个水箱。其每个水箱尺寸均为长宽高=433，有效水深为2.8，每个有效容积为33.6屋顶水箱总有效容积为67.2。2.2.5 地下室内贮水池容积计算本设计高区采用高位水箱给水，低区市政管网直接供水，但考虑到市政给水事故停水，故贮水池应按全部用水来设计，且消防、生活水池共用，其容积为其中生活调节水量可按建筑日用水量的25%计，因无生产用水故Vs=0。根据建筑性质查高层建筑防火规范得消防贮水按满足火灾延续时间3h，流量20L/S来计算，即=193.48+216=409.48取水池容积为410，根据建筑要求分为两格，每格尺寸均为11.563.3，有效水深3.0m，每格有效容积207，总有效容积为414。2.2.6 室内给水管网水力计算（a）低区给水管网水力计算根据大样图确定最不利配水点，对计算管路进行节点编号，由于一到三层为商场，故选用公式计算各管段设计秒流量，取1.5，即，然后根据算出的设计秒流量查教材附录一（流速控制在允许范围内）,可得管径和水力坡度i，由公式计算出各管段的h,进而计算出管路沿程累计水头损失，计算结果见各立管水力计算表一至三层GL-1计算表管段沿程水头损失累计hykpa0.270.951.171.441.954.040.180.606.578.048.88管段沿程水头损失h=ilkpa0.270.680.220.270.512.090.180.421.931.470.84水力坡度iKpa/m0.340.620.220.270.320.36
