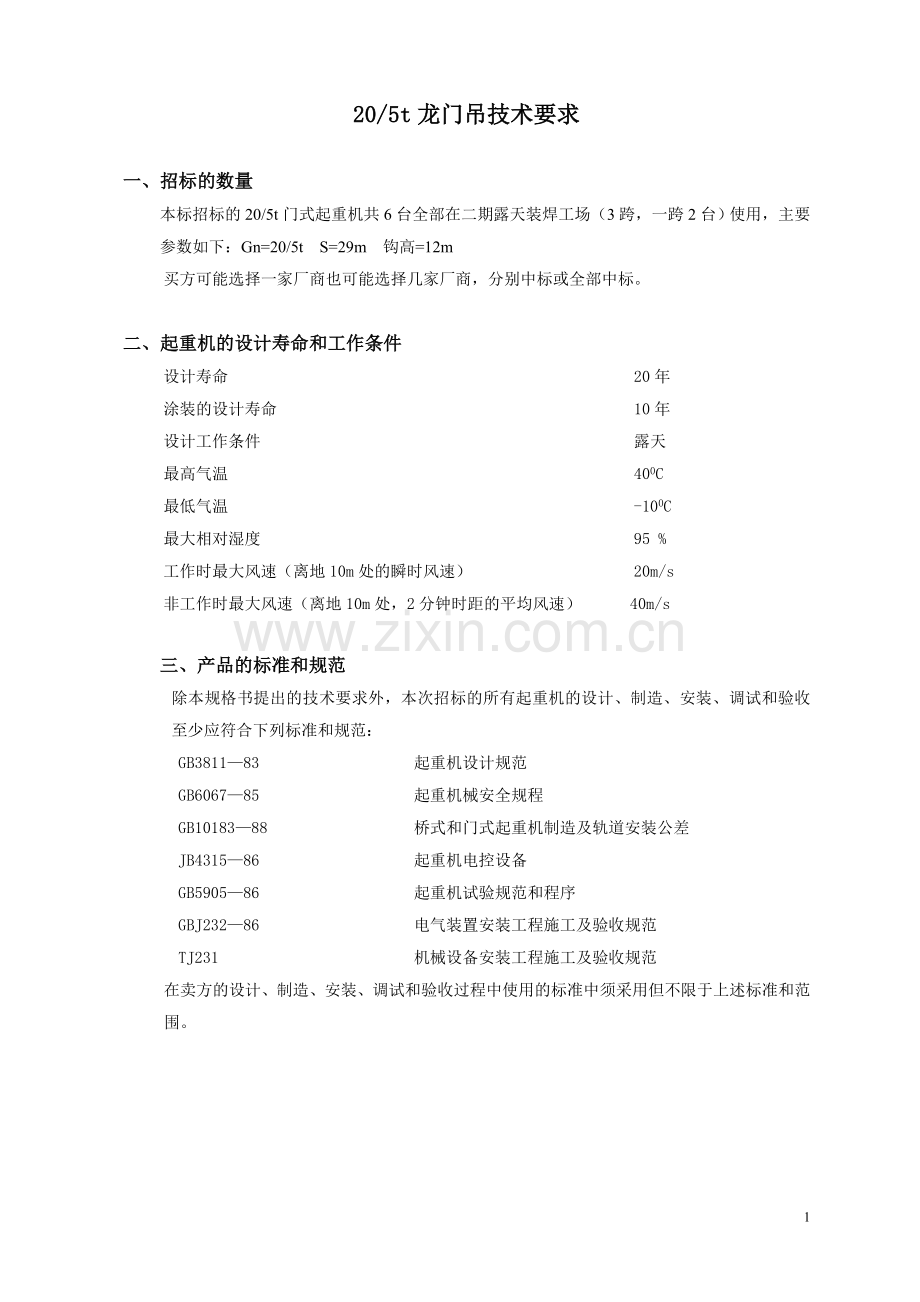

20/5t龙门吊技术要求

一、招标的数量
本标招标的20/5t门式起重机共6台全部在二期露天装焊工场（3跨，一跨2台）使用，主要参数如下：Gn=20/5t S=29m 钩高=12m
买方可能选择一家厂商也可能选择几家厂商，分别中标或全部中标。

二、起重机的设计寿命和工作条件
设计寿命 20年
涂装的设计寿命 10年
设计工作条件 露天
最高气温 400C
最低气温 -100C
最大相对湿度 95 %
工作时最大风速（离地10m处的瞬时风速） 20m/s
非工作时最大风速（离地10m处，2分钟时距的平均风速） 40m/s

三、产品的标准和规范
除本规格书提出的技术要求外，本次招标的所有起重机的设计、制造、安装、调试和验收至少应符合下列标准和规范：
GB3811—83 起重机设计规范
GB6067—85 起重机械安全规程
GB10183—88 桥式和门式起重机制造及轨道安装公差
JB4315—86 起重机电控设备
GB5905—86 起重机试验规范和程序
GBJ232—86 电气装置安装工程施工及验收规范
TJ231 机械设备安装工程施工及验收规范
在卖方的设计、制造、安装、调试和验收过程中使用的标准中须采用但不限于上述标准和范围。

四、起重机的主要技术性能参数
起重机起重能力：主钩： 20t
付钩： 5t
起重机轨距： 29 m
轨长： 312m
钩高： 12 m
供电方式： 大车：电缆卷筒
小车：悬挂电缆
工作级别： A5
轨道型号： QU70
轮压： 200KN
操纵方式： 遥控加地操

一. 总体、结构与机械
1. 材料和机械
⑴ 制造起重机用的材料符合国家标准，并具有质保书，尤其是钢板应保证内在质量。
⑵ 机械零部件及电气元件须是国家定点厂家生产，减速箱、制动器、钢丝绳、吊钩、电机、控制台、电控设备等主要零配件及外购件必须是优质成熟的产品，产品的质量和性能须卖方确认，并对买方负责。
⑶ 主要电气设备须为当年出厂的产品，必须有合格证、质保书。
2. 钢结构
⑴ 主梁采用箱形梁结构。
⑵ 起重机的金属结构应具有足够的强度和刚度：
① 主梁应有上拱，跨中上拱应为（0.9～1.4）S/1000，且最大上拱度应控制在跨中（最大偏离应在S/10的范围内）S为起重机跨度。
② 起重机满载静挠度与跨度之比应少于1/700（A5）,1/800(A6)。
③ 水平旁弯的限度为S/2000。
3. 焊接
⑴ 焊缝坡口应符合GB985和GB986的规定，特殊接头应在图样上说明。
⑵ 焊缝外部检查不得有目测可见的明显缺陷，如：咬边、飞溅、裂缝、孔穴、固体夹杂、包角不饱满、未熔合和未焊透等。
⑶ 主梁受检区的翼缘板、腹板应对焊缝进行无损探伤，射线探伤时应不低于GB3323中额定的Ⅱ级，超声波探伤时不低于JB1152中额定的Ⅰ级。
4. 涂装
⑴ 钢材在涂装前应进行表面喷（抛）丸除锈处理，应达到GB8923《涂装前钢材表面锈蚀等级和除锈等级》中规定的Sa2.5级。
⑵ 涂装要求至少为底漆二道，中间漆一道，面漆二道。油漆厚度与质量应符合GB/T14405-93《通用桥式起重机标准》。（面漆采用国产优质品牌可复涂聚氨酯）
⑶ 起重机油漆要求十年不脱落。
⑷ 面漆颜色为橘红。
5. 起升机构
⑴ 起升用钢丝绳应满足GB3811-83《起重机设计规范》和GB8918-88《优质钢丝绳》中的有关规定。
⑵ 制动器采用性能可靠的电动液压推杆制动器。
6. 小车轨道的要求
轨道应采用压板形式，在轨道接头处轨面高低差不大于1mm，横向错位不大于1mm。
7. 行走机构
⑴ 大车行走机构由投标方提供成熟方案。
⑶ 小车设车厢试防护罩，内设照明及36V插座一只，两侧设推门，防护罩高度-常规高度
蜗轮付减速箱、联轴器均采用三点套式。
8.电控箱
控制箱均要求按室外起重机标准，均要布置合理，方便维修。
9. 行走机构要设有防撞装置、锚定装置。
起重机大、小车配备防撞缓冲装置。大车防撞缓冲装置的安装位置应与大车轨道止档相适应，并设有锚定爬坡装置，同时设置同轨起重机间的相互防撞装置。
10. 润滑系统
各减速箱应有润滑油面显示标记，进出轴和剖分面有良好的密封且不漏油。
11. 维修与拆装
各机构应有良好的可拆装性，以方便维修。
12. 平台、走道、扶梯
平台、走道和扶梯的位置要便于操作者的维修、检查。梯子、踏步和平台、走台应具有防滑措施。
13. 机械、电气部件设置安全可靠的防风、防雨装置。

二. 电气
1. 电气设备
⑴ 电气设备的安装应符合GBJ232《电气装置安装工程施工及验收规范》以及其他相关要求。
⑵ 电气设备（照明灯具、接触器、报警装置等）的选用应符合GB/T14405/93电气设备选用原则。室外起重机的电气设备必须符合相应的防护等级。（应选用西门子或施奈德）
⑶ 各机构根据电动机功率选用启动电阻器，其接线头设在电阻箱前。
2. 控制方式
⑴ 主回路电动机全部采用交流接触器进行接通和分断，控制电压AC380V。
⑵ 起重机的各行走机构均采用串电阻分级启动，主令开关控制。
3. 保护功能
⑴ 总电源及各辅助机构应设有短路保护。
⑵ 起重机必须具有缺相保护。当供电电源中断时必须自动断开总回路。可以手动复位。
⑶ 各主要机构应设有过流保护。
⑷ 起升机构设上、下限位开关。行走机构在终端设置限位开关。
⑸ 起重机应装有起升机构载荷限制器。当载荷达到额定起重量95%时，发出提示性报警信号；达到105%额定载荷时，起升机构停止上升，只能下降，并发出警示性信号。起升载荷限制器的综合误差不大于5%。
4. 信号与报警
⑴ 总电源开关闭合时，有明显的信号指示。
⑵ 起重机上应有超载、停电等必要的报警信号。
⑶ 起重机大车运行时，要有声光报警显示。
大车的四角有运行声光报警器，轨道清扫器，并在门吊四角设有紧急停车按钮。
⑷ 各行走限位选用防水开关。
5. 联锁装置及紧急停车
⑴ 起重机维修时应有联锁保护装置。
⑵ 同轨起重机设置安全可靠的相互防撞装置。
6. 照明
起重机的梁下配置四具400W防震卤素灯。
7. 接地
⑴ 起重机的金属外壳、穿线管、照明变压器外壳必须可靠接地。
⑵ 严禁用接地线作载流零线。
8. 电缆
电缆选用柔性电缆
挂缆选用扁电缆
9. 卖方无偿提供各式试车用油。

第四章 其它

一、 供货范围
本项目买方只提供电源箱和导轨，电源箱以下和导轨以上的所有电缆、器件设备均有卖方提供。

二、 设计方案审查
在卖方完成起重机方案设计后，必须进行一次由买方参加的审查会。审查有关使用方面的一些具体内容。卖方应满足买方的要求。买方的认可不代替卖方的责任。
（对不影响使用性能的技术参数允许做合理调整，但须书面说明）

三、 备品备件
厂商提供保质期后两年内备品备件，并列出备品备件清单，包括备品备件的名称、规格、数量以及单价。

四、 试车和验收
卖方应按GB5905-86《起重机械试验规范和程序》和GB/T14405-93《通用桥式起重机》编写试车大纲和验收大纲，在试车前一个月提交买方认可，试车合格并通过江苏省南通地区特种设备监督检验所的安全检测，并取证后，由买方验收。

五、 保质期
所有起重机的保质期为两年。验收合格，买方在验收报告上签字后开始保质期。

六、 资料要求
● 起重机总图
● 起重机操作手册、润滑手册、维修手册
　　● 起重机制造检验报告（包括材质报告、热处理报告、探伤报告等）
● 起重机试车验收报告
● 起重机合格证
● 大梁剖面图
● 部件装配图
● 易损件、备件清单和随机工具清单
● 维修用的零件制造加工图
● 外购件明细表
● 机电产品随机样本与合格证
● 电气系统说明书
● 电气系统原理图

第五章 投标须知

一、卖方在投标书技术部分中应提供但不限于以下的资料
1. 对标书的响应；
2. 供货起重机分项清单；
3. 技术资格能力等，如：
⑴ 制造厂及主要配套部件制造厂技术资格能力；
⑵ 起重机设备的制造许可证；
⑶ 近期同类产品的业绩等说明资料。
4. 技术资料
⑴ 起重机设计说明；
⑵ 投标起重机的技术性能参数，包括起重机形式、总重（并分别提供小车重量和双梁的重量。）、轮压（统一用“千牛”表示，并须有最大和最小轮压数值）、轮数、大小车的各自轮距、大车轨道型号（统一用“PUxx”表示）、基距以及起重机的最大宽度、纵向轮距、起重机梁的中心线离起重机轨道柱柱边的最小留空距离、起重机轨顶离开屋架下沿的最小距离；
⑶ 起重机工作所需的电力容量；
⑷ 涂装配套；
⑸ 主要配套件的规格、型号、数量及配套厂家名称（包括电机、制动器、接触器等）；
⑹ 起重机供电滑触线选用型号和电流值（须将相线和中心线分列）；
5. 提供图纸：卖方应提供投标起重机的总体方案图，图中应有梁的截面图和板料的厚度尺寸等；
6. 起重机设计、制造、安装、调试、验收所采用的标准和规范的清单；
7. 质保期后两年的备品、备件清单；
8. 进度表和交付日期；

二、卖方的投标报价应包括但不限于以下的分项
⑴ 起重机钢结构部分材料价格；
⑵ 起重机钢结构部分加工制作价格；
⑶ 起重机各主要机电配套件外购价格；
⑷ 起重机电气控制部分配套价格；
⑸ 起重机选用油漆的油漆价格；
⑹ 起重机运输价格；
⑺ 起重机现场安装调试和取证验收价格；
⑻ 起重机保险价格；

三、其它投标须知事项
⑴ 起重机报价不必包括轨道和滑触线部分；
⑵ 在确定设计方案时，请尽可能降低轮压以减少轨道土建基础部分的造价
⑶ 本次招标最终以议标形式确定中标单位。议标时，我们优先考虑选择起重机造价与建筑物的总造价最低或最优为中标单位。
（4）为确保买方现有的起重设备和本次招标的起重设备中主要配套件相互间的互换性，建议投标方在投标时，尽量考虑以下已配套在买方现有起重设备上的主要电器或机械元件:
(1) 电动机:上海南洋、无锡新大力
(2) 电 器:苏州西门子、施耐德；
(3) 制动器:河南焦作制动器厂；
(4) 减速器: 国茂、泰兴、泰隆
(5) 钢丝绳:江阴钢丝绳厂、无锡钢丝绳厂、南通钢丝绳厂；
(6) 电 缆:无锡远东、南洋电缆厂；
(7) 轴承:哈、瓦、洛；
（9）油漆：国产优质品牌
(10)联动台：浙江义乌、箭环。
（11）遥控器：台湾禹鼎
此外还应考虑有如下配置：
(1) 警报器,电喇叭。
(2) 锥形联接器的啮合面达75%。
（3）大小齿轮提热处理报告。
（4）安全栏的标准应按安全规范；
（5）联轴器应有注油嘴；
（6）定滑轮应有注油嘴；
（7）吊钩应有质检证。
