文件编号

版 本
A
修订
0
实施日期
2015年 4月 11日

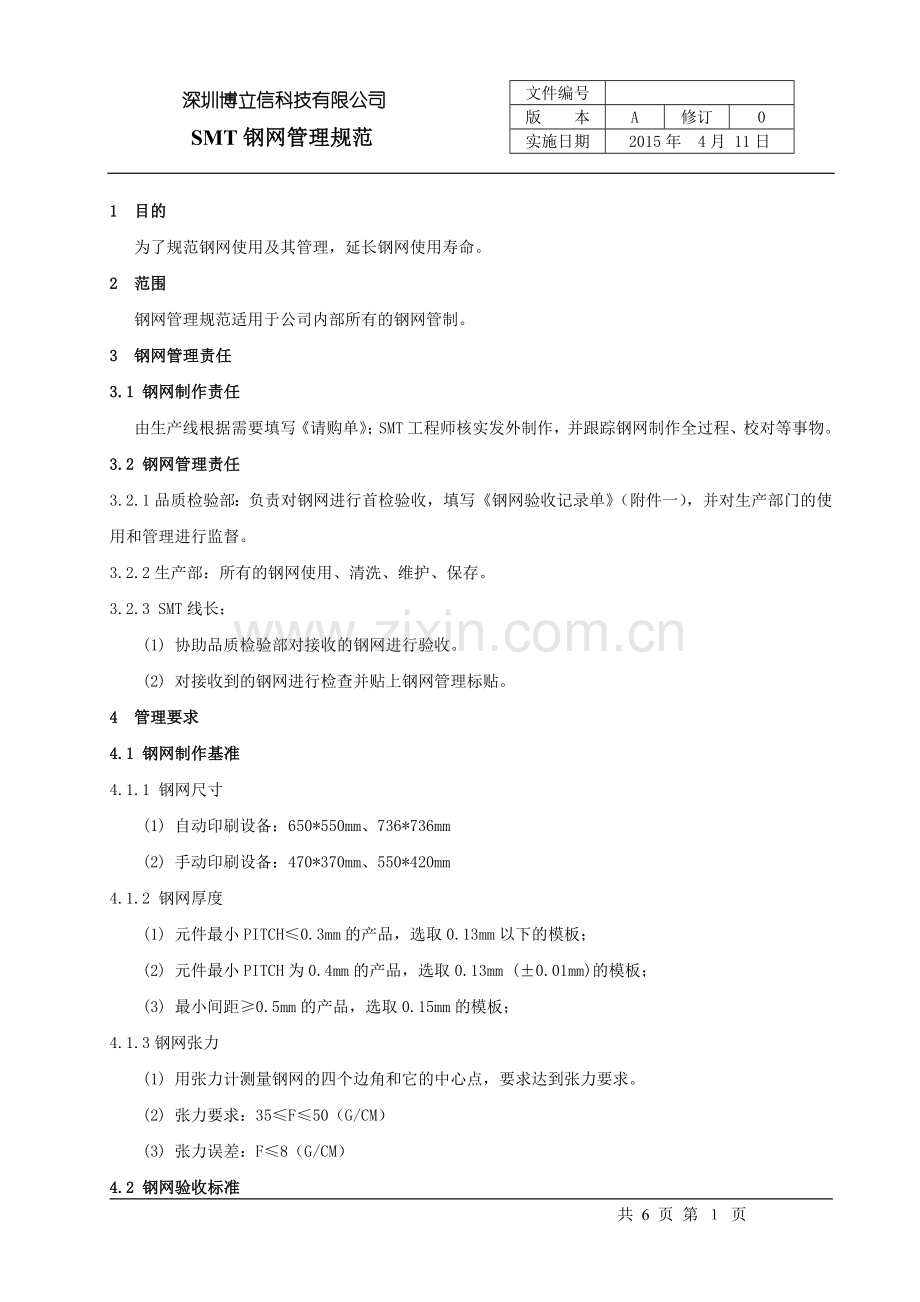

深圳博立信科技有限公司
SMT钢网管理规范

更改记录

版本
更改内容简述
编制人
发布日期
A/0
首次归档

B/0
内容完善，文件编号更新

C/0
管理责任内容调整，文件编号更新

1 目的
为了规范钢网使用及其管理，延长钢网使用寿命。
2 范围
钢网管理规范适用于公司内部所有的钢网管制。
3 钢网管理责任
3.1 钢网制作责任
由生产线根据需要填写《请购单》； SMT工程师核实发外制作，并跟踪钢网制作全过程、校对等事物。
3.2 钢网管理责任
3.2.1品质检验部：负责对钢网进行首检验收，填写《钢网验收记录单》（附件一），并对生产部门的使用和管理进行监督。
3.2.2生产部：所有的钢网使用、清洗、维护、保存。
3.2.3 SMT线长：
(1) 协助品质检验部对接收的钢网进行验收。
(2) 对接收到的钢网进行检查并贴上钢网管理标贴。
4 管理要求
4.1 钢网制作基准
4.1.1 钢网尺寸
(1) 自动印刷设备：650*550mm、736*736mm
(2) 手动印刷设备：470*370mm、550*420mm
4.1.2 钢网厚度
(1) 元件最小PITCH≤0.3mm的产品，选取0.13mm以下的模板；
(2) 元件最小PITCH为0.4mm的产品，选取0.13mm (±0.01mm)的模板；
(3) 最小间距≥0.5mm的产品，选取0.15mm的模板；
4.1.3钢网张力
(1) 用张力计测量钢网的四个边角和它的中心点，要求达到张力要求。
(2) 张力要求：35≤F≤50（G/CM）
(3) 张力误差：F≤8（G/CM）
4.2 钢网验收标准
取到新钢网后，应先对新钢网作以下检查：
4.2.1 钢网外观
(1) 网面无划痕、变形，污物 ，字符与PCB板对应。
(2) 铝框平整、整洁；外型尺寸核对无误，其公差小于2mm 。
(3) 钢片与铝框之间的刮胶平整，颜色均匀，厚度均匀。
(4) 钢片与铝框相对位置边距偏差在1mm左右。
4.2.2开口检测
(1) 目测焊盘和开口数量，形状，位置是否一一对应，IC开口尺寸是否与标准相符。
(2) 将钢网与同型号PCB板孔距校对，或装机试印刷再步确认。
4.2.3钢网试用OK后，贴好管理标贴。
4.2.4钢网试用不合格，将钢网同相关资料一同退还供应商。
4.3 钢网的使用
4.3.1 钢网清洗
(1) 洗涤用品：钢网清洗剂、钢网擦拭纸、酒精、吹尘气枪
(2) 洗涤标准：钢网使用完毕时先进行在机自动清洗，卸机后进行手动擦洗。
4.3.2 钢网存放
(1) 清洗干净后的钢网需要存放在专用网架上，标贴朝外。
(2) 钢网管理台帐在钢网废弃后至少保持6个月。
4.4钢网报废
4.4.1报废标准
(1) 钢网变形或其它的外表损坏影响印刷质量。
(2) 因PCB版本升级，由生产技术部确认做报废处理。
(3) 因品质改善，需重新开钢网，改善前的钢网做报废处理。
(4) 报废钢网需重新使用时，由SMT工程师确认后方可使用。
4.4.2 钢网报废处理的检查期限每月一次，报废后应在钢网管理台帐上做报废记录。
4.4.3 钢网报废处理流程
(1) 钢网报废时，先填写《车间退料单》，经由品质检验部和生产技术部确认签字后方可做报废处理。
(2) 将报废钢网从钢架中取出，放入报废钢网存放区域。
4.5 钢网标贴管理
4.5.1钢网标贴颜色说明
(1) 正常使用的无铅钢网为绿色标贴；
(2) 正常使用的有铅钢网为蓝色标贴；
(3) 待废弃的钢网要加贴黄色小标贴；

(4) 已废弃的钢网加贴红色小标贴；

4.5.2钢网标贴位置
(1) 钢网管理标贴：当钢网置于钢网架时，钢网朝外一侧正面为钢网管理标贴位置。
(2) 钢网所贴状态标贴颜色必须与4.5.1所述内容保持一致。
4.6 钢网编号标贴说明
A B C D E
××－×××
××××
××
启用日期

签名
报废日期

签名
A区内标明钢网所在网架编号，及钢网序号。
××—×××
钢网序号
网架编号
B区内标明钢网版本号，即该钢网所对应的线路板的物料编号。
C区内标明同一版本号钢网的数量编号。
D区内标明钢网的启用日期和报废日期。启用日期：表示该钢网的第一次使用的日期；报废日期：指该钢网的废弃日期。
E区内生产线长确认签字。
4.7 产品名称标贴说明
在钢网外侧左上角贴上钢网所对应的产品名称标贴，如钢网版本号为WP040245的钢网，对应的产
品名称标贴为“民用表控板（三电B板）。
民用表主控板（三电B板）

4.8 钢网的清洗
4.8.1规范钢网清洗的方法，确保钢网清洁。适用于印刷机钢网锡膏印刷清洗作业。
4.8.2所用工具有毛刷、擦拭纸、酒精/钢网清洗剂、搅拌刀、气枪、橡皮手套。
4.8.3在正常生产情况下，清洗要求：
(1) 将刮刀上的锡膏与钢网上的锡膏刮到锡膏盒中（图一）。
(2) 取两片钢网擦拭纸在手上,左手在钢网下端匀速移动（图二）。

图一（1） 图一（2）

图一 图二
(3) 用左右手分别取擦拭纸在钢网的上下端同步匀速移动（图三），如果钢网还不干净,左手取擦拭纸放在钢网下端,右手拿枪口垂直于钢网的气枪,匀速同步向同一方向移动并吹钢网孔(图四)。

图三 图四
(4) 检查模块是否干净(注意小孔间隙不能有焊膏)。
(5) 钢网每印刷15～20PCS左右即机洗或手工一次.
(6) 用沾有清洗剂的毛刷清洁钢网开孔中的残留锡膏。
(7) 确认清洗干净(钢网孔内不能有锡膏存在)后将钢网放入相应的钢网架内。
(8) 在换线或停线2小时以上须将钢网离线。
4.9 注意事项
4.9.1 将清洁过的擦网纸/清洁布用完放入指定的危险品废器物回收箱内。
4.9.2 对有IC的钢网孔位进行重点检查。
5 相关记录
请购单
车间退料单
附件一：钢网验收记录单

编制： 审核： 批准：

AAAAA有限公司
钢网验收记录单
编号：
项目
验收具体内容
结果
不合格项描述
外观
网面无划痕、变形、污物 、字符与PCB板对应

铝框平整、整洁；外型尺寸核对无误，公差小于2mm

钢片与铝框之间的刮胶平整，颜色均匀，厚度均匀

钢片与铝框相对位置边距偏差在1mm左右

开口检测
目测焊盘和开口数量、形状、位置是否一一对应，IC开口是否与焊盘相符

将钢网与同型号PCB板孔距校对

装机试印刷再步确认

备注：检查结果符合要求打“√” ， 有测量数据请将数据填写在结果栏中。不符合要求打“×”
在不合格项内详细说明原因。
验收人： 验收日期：
