铁路路基工程施工简介02(铁路路基规范.pptx

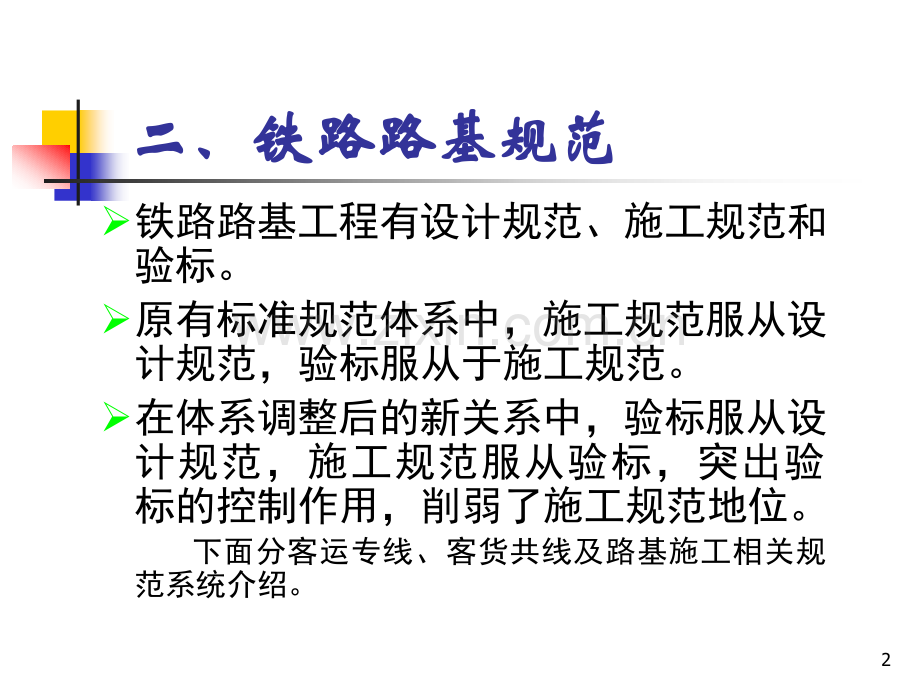

1铁路路基工程施工简介1.铁路路基工程概述2.铁路路基工程施工依据规范3.客运专线路基工程施工技术要点4.防护及防排水工程补充规定2二、铁路路基规范二、铁路路基规范铁路路基工程有设计规范、施工规范和验标。原有标准规范体系中，施工规范服从设计规范，验标服从于施工规范。在体系调整后的新关系中，验标服从设计规范，施工规范服从验标，突出验标的控制作用，削弱了施工规范地位。下面分客运专线、客货共线及路基施工相关规范系统介绍。3二、铁路路基规范二、铁路路基规范1客 运 专 线：含 200250km/h、300350km/h两种类型。如甬台温和武广。其相应的路基规范有9本。1.1新建时速300350公里客运专线铁路设计暂行规定（铁建设200747号），第4章路基。适用有、无砟轨道，2007年3月15日发布。进行了局部修改，但第4章路基内容不变。1.2京沪高速铁路设计暂行规定（铁建设2004 157号），第4章路基。2004年12月30日发布。（高速铁路设计规范今年发布）4二、铁路路基规范二、铁路路基规范1.3新建时速200250公里客运专线铁路设计暂行规定(铁建设2005140号)，第4章路基。适用于有碴轨道，2005年8月10日发布。1.4客运专线无碴轨道铁路设计指南(铁建设2005754号)，第4章路基。2005年10月9日发布。5二、铁路路基规范二、铁路路基规范1.5客运专线铁路路基工程施工质量验收暂行标准(铁建设2005160号)，适用于有碴轨道，部分章节适用于无碴轨道，2005年9月1日发布。注：本验标局部条文进行了修订。在2006年10月23日以铁建设2006196号文发布。仅对4.13节“灰土挤密桩”内容进行了修订，增加水泥挤密桩和柱锤冲扩桩内容。6二、铁路路基规范二、铁路路基规范1.6客运专线无碴轨道铁路施工质量验收暂行标准(铁建设200785号)，适用于无碴轨道，第4章至第6章包含路基的内容。2007年4月17日发布。7二、铁路路基规范二、铁路路基规范1.7客运专线铁路路基施工技术指南(TZ2122005)，适用于有碴轨道，部分章节适用于无碴轨道，2005年9月22日发布。1.8客运专线无碴轨道铁路施工技术指南（TZ216-2007），适用于无碴轨道，第4章包含路基的内容，2007年7月4日发布。8二、铁路路基规范二、铁路路基规范1.9客运专线铁路无碴轨道铺设条件评估技术指南(铁建设2006158号)，第4章路基。2006年8月17日发布。(2009年4月铁道部经规院发布了铁路工程建设标准局部修订条文汇编，由中国铁道出版社出版）9二、铁路路基规范二、铁路路基规范2新 建 时 速 200公 里 客 货 共 线：含200km/h客车、120km/h货车两种类型。如胶济线。其相应的路基规范有4本。2.1新建时速200公里客货共线铁路设计暂行规定，(铁建设2005285号)，第4章路基。2005年4月25日发布。进行了局部修改，但第4章路基内容不变。10二、铁路路基规范二、铁路路基规范2.2新建时速200公里客货共线铁路工程施工质量验收暂行标准，(铁建设20048号)，第2章路基。2004年1月30日发布。与现行验标配套使用。进行了局部修改，详见铁建设200555号、铁建设2006141号、铁建设2007159号，第2章路基中多条内容有变，主要是对基底处理检验要求和监理单位的检验数量有调整。11二、铁路路基规范二、铁路路基规范2.3新建客货共线铁路工程施工补充规定（暂行）(铁建设20048号)，第2章路基。2004年1月30日发布。与现行施工规范配套使用。2.4客货共线铁路路基工程施工技术指南，已报铁道部待发布。四局主编。12二、铁路路基规范二、铁路路基规范3时速160公里客货共线：含小于等于160km/h客车、小于120km/h货车两种类型。属、标准轨距铁路。其相应的路基规范有3本。3.1铁路路基设计规范(TB10001-2005)，2005年4月25日发布。进行了局部修改，详见铁建设2007104号、铁建设200962号，主要对过渡段填料、设计标准等进行了修订。13二、铁路路基规范二、铁路路基规范3.2铁路路基工程施工质量验收标准(TB10414-2003)，2004年1月1日发布。3.3铁路路基施工规范(TB10202-2002)，2002年7月1日发布。14二、铁路路基规范二、铁路路基规范4路基工程相关规范：在路基规范中引用的一些常用规范。4.1铁路工程岩土分类标准(TB10077-2001)。进行了局部修改，详见铁建设2004148号。主要对路基填料分组进行了修订4.2铁 路 工 程 土 工 试 验 规 程(TB10102-2004)。进行了局部修改，详见铁建设200962号，主要增加孔隙率计算公式，还取消有机质含量试验等内容。15二、铁路路基规范二、铁路路基规范4.3铁路工程土工合成材料应用设计规范(TB10118-2006)。设计、施工要点、质量标准。4.4铁路路基边坡绿色防护技术暂行规定(建技20037号)。16二、铁路路基规范二、铁路路基规范4.5铁路混凝土与砌体工程施工规范(TB10210-2001)。4.6铁路混凝土与砌体工程施工质量验收标准(TB10424-2003)。进行了局部修改，详见铁建设2007159号，主要对监理的抽检数量进行了调整。17二、铁路路基规范二、铁路路基规范4.8铁路混凝土工程施工技术指南(TZ210-2005)。包含耐久性混凝土内容。4.9铁路混凝土工程施工质量验收补充标准(铁建设2005160号)。包含耐久性混凝土内容。进行了局部修改，详见铁建设2006141号、铁建设2008140号、铁建设2007159号，主要对一些验收指标和监理的抽检数量、要求进行了调整。18二、铁路路基规范二、铁路路基规范4.10新建铁路工程测量规范(TB10101-99)。4.11客运专线无碴轨道铁路工程测量暂行规定(铁建设2006189号)。进行了局部修改，铁建设200962号，主要对平面布网要求、控制点定位精度等进行了调整。19二、铁路路基规范二、铁路路基规范4.12时速200250公里有砟轨道铁路工程测量指南(铁建设函200776号)。进行了局 部 修 改，详 见 铁 建 设 200842号、铁 建 设200962号，主要对适用范围、复测频次及有关测设要求进行了修订。4.13铁 路 路 基 支 挡 结 构 设 计 规 范 (TB10025-2006)。进行了局部修改，详见铁建设200922号，主要增加设计方法，对材料的耐久性、防腐等提出了要求。20二、铁路路基规范二、铁路路基规范4.14铁路特殊路基设计规范(TB10035-2006)。进行了局部修改，详见铁建设200922号，主要对运架梁作业的路堤稳定安全系数、沉降位移观测等提出了明确的要求。4.15铁路站场工程施工质量验收标准(TB10423-2003)。21二、铁路路基规范二、铁路路基规范 目前铁路路基相关的规范很多，有的在实施，有的在编写，为了适应铁路跨越式发展，铁道部还不定地编写或修订规范，每年几十本。所以施工中应注意：一定要配齐规范，正确使用有效正本。由于在短时间内出台如此多的规范，不同规范之间存在矛盾，原则应执行标准高条款。
