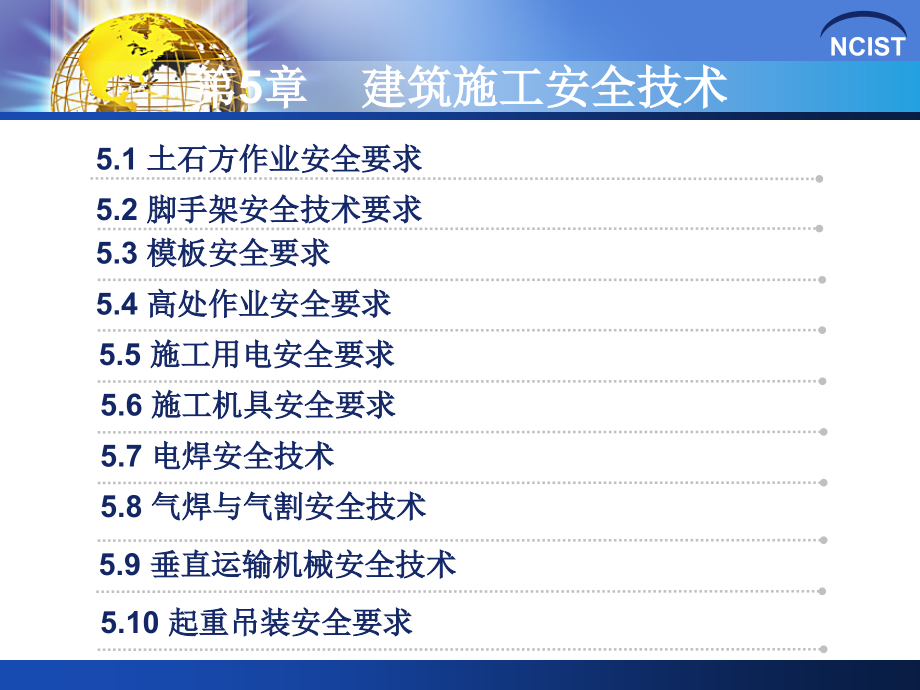

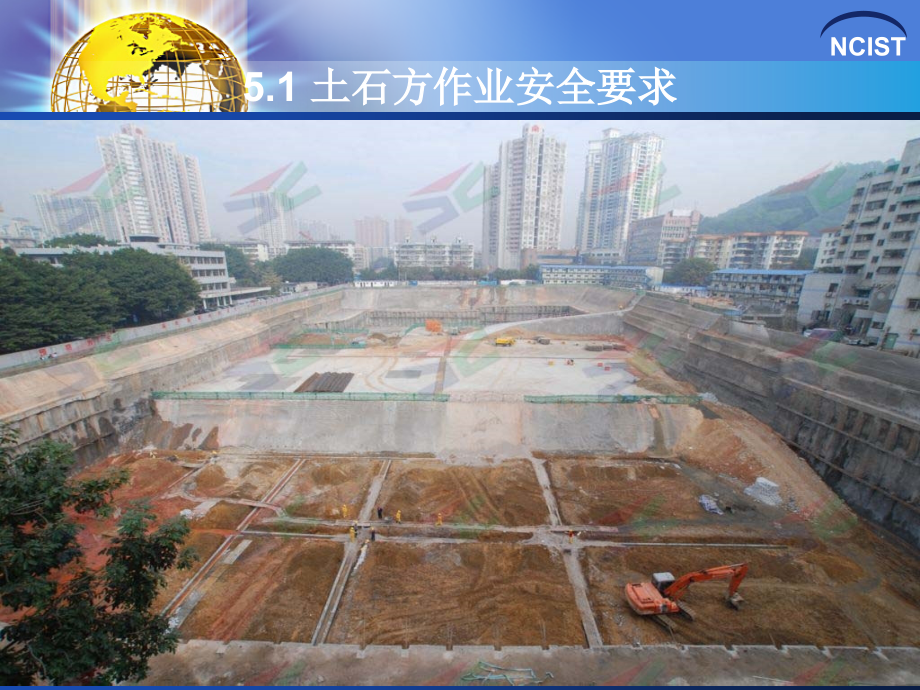

,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,NCIST,NCIST,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,第,5,章 建筑施工安全技术,5.1,土石方作业安全要求,5.2,脚手架安全技术要求,5.3,模板安全要求,5.4,高处作业安全要求,5.5,施工用电安全要求,5.6,施工机具安全要求,5.7,电焊安全技术,5.8,气焊与气割安全技术,5.9,垂直运输机械安全技术,5.10,起重吊装安全要求,5.1,土石方作业安全要求,5.1,土石方作业安全要求,作业内容：,土方挖掘、基坑支护、桩基施工、人工挖孔桩施工、地下水控制,主要事故：土方坍塌、爆破、机械、电器,影响因素：土质、地下水、气候、开挖深度、施工场地、设备、周边环境等,危险源：土方势能、炸药、作业机械设备、电能,主要标准：,建筑施工土石方工程安全技术规范,（,JGJ180-09,）,建筑基坑支护技术规范,（,JGJ120-1999,）,5.1.1,一般安全要求,（,1,）勘察、设计、施工和监理实行统一管理。加强培训，建立专业施工队伍。,（,2,）设计和施工单位应具备相应资质，有监理单位。,（,3,）先设计后施工；先支撑后开挖；边施工边监测；边施工边治理。严禁坑边超载，相邻基坑施工防止相互干扰。,（,4,）基坑设计和施工应遵守规范，结合当地经验。深基坑工程施工方案应经建设主管部门审批，专家论证。,（,5,）实时监测，随时检验设计施工的正确性。,（,6,）建立健全基坑工程档案。,5.1.2,施工准备,（,1,）土石方作业和基坑支护的设计、施工应根据现场的,环境、地质与水文,情况，针对开挖深度、范围大小等，综合考虑开挖、支护、降排水及周边环境的保护措施方案等。,（,2,）勘察范围应大于挖深,1,倍。合理选定土的参数。,（,3,）查明周边环境荷载情况，地下工程情况，影响范围内的建筑类型及地表水排泄情况。,（,6,）配合人员要在,作业半径以外,。,（,7,）挖好后应及时进行下道工序基础工程施工。不能立即施工，应,预留,3mm,厚,的覆盖层。,（,8,）坑深超,2m,，应设,临边防护,，人员上下专用梯道，当交叉作业应合理布局基位、人员、运输通道。,（,9,）从事爆破工程设计、施工的企业必须取得相关资质证书，按照批准的允许经营范围并严格遵照爆破作业的相关规定进行。,5.1.4,基坑支护,建筑基坑支护技术规程,JGJ120-99,支护方式：,排桩支护，桩撑、桩锚、排桩悬臂；,地下连续墙支护，地连墙,+,支撑；,水泥土挡墙；,钢板桩：型钢桩横挡板支护，钢板桩支护；,土钉墙（喷锚支护）；,逆作法施工；,放坡；基坑内支撑。,图钉墙,排桩,钢板桩,逆作法施工,连续墙施工方法,（,1,）支护结构的选型科学合理。,（,2,）悬臂结构坑深不宜大于,6m,。大于,6m,可选用单支点和多支点支护结构。地下水位低的地区也可用土钉支护。,（,3,）寒冷地区要考虑土体,冻胀力,的影响。,（,4,）按照设计施工，,围檩,与挡土桩墙结合紧密。挡土板或板桩与坑壁间的回填土应分层回填夯实。,（,5,）先支撑后开挖，边开挖边支撑。,（,6,）钢筋混凝土强度达到设计要求后，方可开挖支撑面以下土方；钢结构支撑必须严格检验材料和保证节点的施工质量，,严禁在负荷状态下进行焊接。,（,7,）合理布置锚杆间距和倾角，锚杆上下间距不宜小于,2m,，水平间距不宜小于,1.5m,，倾角宜为,1525,，不大于,45,，最上一道锚杆覆土厚度,不得小于,4m,。,（,8,）锚杆抗拔力除实际计算外，还应按规定方法进行现场试验后确定。可采用二次灌浆提高锚杆抗力。,（,9,）采用逆作法施工时，要求其外围结构必须有自防水能力。,（,10,）逆作法施工时，应合理解决支撑上部结构的单柱单桩与工程结构的梁柱交叉及节点构造。,5.1.5,桩基施工,（,1,）按方案施工，打桩作业区要有明显标记和围栏，上方无,架空线路,。,（,2,）预制桩施工桩机作业时，严禁,吊装、吊锤、回转、行走动作,同时进行；桩机移动时，必须将桩锤落最低位置；操作人员距桩锤,5m,外监视。,（,3,）沉管灌注桩施工，在未灌注混凝土和未沉管前，应将,预钻的孔口盖严,。,5.1.6,人工挖孔桩施工,孔内必须设置应急爬梯，供人员上下使用,检测井下有毒有害气体，应设井下送风的专门设备和足够的安全防护措施,孔口四周必须设置护栏,挖出的土石方应及时运离孔口，孔口四周不得有重物或机动车辆通行,施工现场的电源、电路和电器的安装、使用、维修、拆除必须按规范进行。,5.1.7,地下水控制,排水：浅挖时可采用明沟；深挖时可采用集水井；,降水：开挖深度大于,3m,时，可采用井点降水；再深时可采用深井降水；当降水影响周围建筑物时应采用回灌以防塌陷；,隔渗：可用高压旋喷、深层搅拌形成水泥土墙和底板形成止水帷幕，阻止地下水渗入基坑内。,5.2,脚手架安全技术要求,5.2.1,脚手架概述,1.,脚手架的类型,（,1,）,脚手架定义：脚手架是建筑施工活动中工人进行,操作、运送及堆积材料的临时设施,。大多采用金属杆件及连接件组合而成的具有多功能用途的一种建筑工地专用结构。,脚手架是安全事故发生的,重灾区,，因此脚手架工程是建筑施工现场安全技术和管理的工作重点,（,2,）,脚手架分类,根据位置不同：外脚手架、内脚手架,根据用途不同：操作脚手架、防护脚手架、装潢脚手架、承重脚手架,根据支固形式不同：落地式脚手架、悬挑式脚手架、悬挂式脚手架等,根据材料不同：竹脚手架、木脚手架、钢管脚手架（扣件式脚手架、碗扣式脚手架）,2.,脚手架的安全基本要求,（,1,）,设计安全基本要求,脚手架应满足整体稳定性要求,脚手架应满足强度要求,脚手架应有足够的刚度,脚手架应满足经济性和搭设、使用方便的要求,（,2,）,脚手架搭设和使用安全基本要求,脚手架材料要符合质量要求，经验收后方准使用,脚手架搭设须经,演算并制定专项施工方案,专业,架子工,应持证上岗,架子工必须戴,安全帽、系安全带、穿防滑鞋,上岗作业,脚手架搭设、设计应与实际荷载相符，并符合有关标准和规定,高度,超过,24m,的脚手架除应编制施工方案外，还要有专家进行论证,脚手架的搭设必须满足相关的,构造要求,脚手架操作,平台应按规定设立扶手、防护网、挡脚板和其他保护措施,脚手架上的,堆料量和人员不应超过规定数量,操作人员和物料应以安全、合适的方法,达到,操作平台,所有置于工作平台上的物料应安全堆放，严禁超载,应对搭设后脚手架进行经常性的检查，应安排专职人员记录检查详情,对于已搭设的脚手架结构，未经允许,不得改动或拆除,遇有恶劣天气应停止搭设作业,安全网应按有关规定搭设或拆除,（,3,）,脚手架拆除的安全基本要求,拆除前应制定拆除方案，并履行规定的审批手续,拆除时，应在拆除区设置警戒线，严禁无关人员进入,拆除脚手架应坚持,先搭的后拆，后搭的先拆,的拆除原则，自上而下进行拆除，严禁上下同时作业,拆除脚手架时，严禁采用将脚手架整体推倒的方法,凡脚手架拆下的构件都要用,绳索捆绑牢固向下传递,，严禁从高处抛掷,在架空,电力线路附近拆除,时，应停电进行或采取防触电的安全措施,遇有恶劣天气应停止拆除,（,4,）,脚手架的防电、避雷要求,脚手架的防电措施：脚手架周边与架空线路之间的,最短距离,应符合规范要求,脚手架的,避雷措施,施工现场内钢脚手架，若在相临防雷装置范围以外时，应按规定按去防雷装置,如果现场,最高机械设备,上的避雷装置的保护范围能覆盖其他设施，而且最后退出现场，则可不另加设防雷装置,若利用现有防雷装置，应保证金属结构体,连接有效,机械设备上的避雷针（接闪器）长度应为,1-2m,施工现场内所有防雷装置的,冲击接地电阻,不得大于,30,。,5.2.2,扣件式钢管脚手架,1.,特点及应用,（,1,）,特点,承载力大,安装和拆除方便,经济性好,脚手架中的扣件用量大，价格高，极易损坏、丢失，因此必须加强管理。,（,2,）,适用范围,一般建筑施工用脚手架；,水平混凝土结构工程施工中的模板支承架；,上料平台、满堂脚手架；,高耸构筑物如井架、烟囱、水塔等施工用脚手架；,栈桥、码头、高架路、桥等工程施工用脚手架,（,3,）,单排脚手架不适宜范围,墙体厚度小于或等于,180mm,；,建筑物高度超过,24m,；,空斗砖墙、加气块墙等轻质墙体；,砌筑砂浆强度等级小于或等于,M1.0,的砖墙,（,4,）,高度要求,单管立杆扣件式单排脚手架的搭设高度不得超过,24m,；,单管立杆扣件式双排脚手架一般均在,50m,以下，超过,50m,要采取加强措施；,分段悬挑脚手架每段高度一般不宜超过,25m,。,（,5,）,脚手架搭设基本要求,脚手架立杆基础必须坚实，具有足够的承载力，防止产生不均匀沉降；,必须设置立杆和纵横向水平杆，三杆形成的,主节点,要连接牢靠；,扣件螺栓拧紧扭力矩应在,40-65N.m,之间，保证节点的承载力和方便拆卸；,必须按设计要求设置足够数量、分布均匀的连墙件，以防脚手架,失稳和倾覆,；,应设置纵向剪刀撑和横向斜撑，使脚手架具有足够的整体刚度。,2.,基本组成及构配件的质量要求,（,1,）,基本组成及作用,（,2,）,构配件的技术要求,尺寸、材质、外观、检查,1,）,钢管,应符合低压流体输送用焊接钢管,48,3.5,和直缝电焊钢管,51,3.0,国家标准质量要求；,表面应平直光滑，不应有焊接缺陷及几何损伤；,宜采用力学性能适中的,Q235,制作，质量性能指标应符合国家标准；,纵向水平杆和立杆的长度不宜超过,6.5m,，横向水平杆不宜超过,2.2m,，重量不宜超过,25kg,；,钢管上严禁打孔；,新钢管应至少,每年检查一次,2,）,扣件,材料应优先采用,可锻铸铁,扣件，质量应符合国家规定标准；,力学性能应达到国家标准要求，并不应有外观缺陷；,扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时,接触良好,；,扣件活动部位应能灵活转动，旋转扣件的两,旋转面间隙应小于,1mm,;,当扣件夹紧钢管时，开口处的最小距离应不小于,5mm,；,新、旧扣件表面应进行防锈处理；,旧扣件使用前应进行质量检查，不合乎质量要求的扣件严禁再使用。,3,）脚手板,冲压脚手板、木脚手板、竹脚手板,冲压钢脚手板,新脚手板质量应符合国家有关标准，并应有防滑措施；,当板长,4 m,时，挠度,12mm,；当板长,4m,时，挠度,16mm,；,新、旧脚手板的任意角的扭曲度,5mm,；,新、旧脚手板均应涂刷防锈漆。,木脚手板应采用衫木或松木制作，厚度,50mm,，宽度,200mm,，两端应以,4mm,粗细铁丝各设两道箍紧，质量应符合国家有关标准；,竹串片和竹芭脚手板宜采用材质坚硬、不易折断、无虫蛀及腐朽的毛竹或南竹制作；,每块脚手板,重量不宜大于,30kg,；,脚手板的绑扎材料一般采用,10,号或,12,号镀锌铁丝，且不得重复使用。,4,）,连墙件的材质应符合碳素结构钢中,Q235,质量要求。,3.,设计计算,（,1,）,荷载的确定,1,）,荷载分类,永久荷载：脚手架自重和构配件自重等；,可变荷载：施工荷载和风荷载等。,2,）,荷载效应组合,设计脚手架的承重构件时，应根据使用过程中可能出现的荷载取其最不利组合进行计算；,当基本风压等于或小于,0.35kN/m2,的地区，对于敞开式脚手架的连墙点覆盖面积,30 m2,，并验算立杆的稳定性，可不考虑风载的作用。,（,2,）,设计计算的基本要求,脚手架的承载能力应按概率极限状态设计法的要求，采用分项系数设计表达式进行设计：,计算构件的强度、稳定性和连接强度时，应采用荷载效应基本组合的设计值。永久荷载分项系数应取,1.2,，可变荷载分项系数应取,1.4,；,脚手架中的受弯构件，应根据正常使用极限状态的要求验算变形，验算构件变形时，应采用荷载短期效应组合的设计值；,对于,50m,以下的常用敞开式单、双排脚手架，当脚手架能够满足表,2-4,或表,2-5,的构造要求，且扣件螺栓的拧紧力矩在,40-65kN.m,时，其相应杆件可不再进行设计计算，但连墙件、立杆地基承载力等仍要根据实际荷载进行设计计算。,4.,构造要求,（,1,）,常用脚手架设计尺寸：敞开式单、双排脚手架结构的设计尺寸应按表,2-4,、表,2-5,采用。,（,2,）,立杆的构造要求,1,）,每根立杆底部应设置底座或垫板；,2,）,脚手架必须设置纵、横向扫地杆,。,3,）,脚手架底层步距大于,2m,；,4,）,立杆必须用连墙件与建筑物可靠连接；,5,）,除立杆和顶层顶步可采用搭接外，其余杆件必须采用,对接扣件连接,：,立杆上的对接扣件应交错布置；,搭接长度不应小于,1m,，应采用至少,2,个旋转扣件固定,，端部扣件盖板的边缘至杆端距离,不应小于,100mm,。,6,）,立杆顶端宜高出女儿墙上皮,1m,，高出檐口上皮,1.5m,；,7,）,双管立杆中副立杆的高度不应低于,3,步，钢管长度不应小于,6m,。,（,3,）,纵向水平杆的构造要求,1,）,纵向水平杆宜设置在立杆内侧，,其长度不宜小于,3,跨；,2,）,纵向水平杆接长宜采用,对接扣件连接，也可搭接，但须符合下列规定：,纵向水平杆的对接扣件应交错布置；,搭接长度不应小于,1m,，应等间距,设置,3,个旋转扣件,固定，端部距离大于,100mm,。,当使用冲压钢脚手板、木脚手板、竹串片脚手板时，,纵向水平杆应作为横向水平杆的支座，,用直角扣件固定在立杆上；当使用竹芭脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不大于,400mm,。,（,4,）,横向水平杆的构造要求,1,）,主节点处必须设置一根横向水平杆，用直角扣件扣接，并严禁拆除。扣件中心距应小于,150mm,；靠墙端外伸长度应小于,500mm,；,2,）,非节点处的横向水平杆，宜等间距设置，,最大间距不应大于纵距的,1/2,；,3,）,当采用除竹芭片脚手板以外的其他脚手板时，双排脚手架的,横向水平杆应固定在纵向水平杆上,；单排脚手架的横向水平杆的一端固定在纵向水平杆上，另一端应插入墙内，插入长度不应小于,180mm,；,4,）,使用竹芭脚手板时，双排脚手架的横向水平杆应固定在立杆上；单排脚手架的横向水平杆的一端应固定在立杆上，另一端插入墙内,180mm,以上。,（,5,）,脚手板的构造要求,作业层脚手板应铺满、铺稳，离开墙面,120-150mm;,冲压钢脚手板、，木脚手板、竹串片脚手板等，应放置在三根横向水平杆；不足,2m,的脚手板也可用两根水平杆支撑。搭接处应符合图,2-5,要求；,竹芭脚手板应按其主竹筋垂直于纵向水平杆方向铺设，且采用对接平铺，四个角应用直径,1.2mm,的镀锌钢丝固定在纵向水平杆上；,作业层端部脚手板探头长度应取,150mm,，其板长两端均应与支承杆可靠地固定。,（,6,）,连墙件的构造要求,1,）,连墙件数量的设置应符合表,2-6,的规定,2,）,连墙件的布置应符合下列规定：,宜,靠近主节点,设置，偏离主节点的距离不应大于,300mm,；,应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其他可靠措施固定；,宜优先采用菱形布置，也可采用方形或矩形布置；,一字形、开口形脚手架的两端必须设置连墙件，,连墙件的垂直间距不应大于建筑物的层高，并不应大于,4m,（,2,步）,3,）,对高度在,24m,以下的单、双排脚手架，宜采用刚性连墙件与建筑物可靠连接，严禁采用仅有拉筋的柔性连墙件；,4,）,对高度,24m,以上的双排脚手架，必须采用刚性连墙,件,与建筑物可靠连接；,5,）,连墙件的构造应符合下列规定：,连墙件中的连墙杆或拉筋宜呈水平设置，当不能水平设置时，与脚手架连接的一端应,下斜连接,，不应采用上斜连接；,连墙件必须采用可承受拉力和压力的构造，,采用拉筋必须配以顶撑,。拉筋的采用两股直径,4mm,钢丝拧成，也可采用直径不小于,6mm,的钢筋。,6,）,当脚手架下部暂不能设连墙件时可搭设抛撑；,7,）,架高超过,40m,且有风涡流作用时，应采取,抗上升风流作用的连墙措施。,（,7,）,门洞处的构造要求,1,）,门洞采用桁架形式应按下列要求确定,2,）,单、双排脚手架门洞桁架的构造应符合下列规定,单排脚手架过窗洞时应增设立杆或增设一根纵向水平杆,。,门洞桁架下的两侧立杆应为双管立杆，副立杆高度应高于门洞,1-2,步；,门洞桁架中伸出上下弦杆的杆件端头，均应增设一个防滑扣件（图,2-6,），该扣件宜紧靠主节点处的扣件。,（,8,）,剪刀撑与横向斜撑的构造要求,1,）,双排脚手架应设剪刀撑与横向斜撑，单排脚手架应设剪刀撑；,2,）,剪刀撑的设置应符合下列规定：,每道剪刀撑跨越立杆的根数按表,2-7,的规定确定。每道剪刀撑宽度,不应小于,4,跨，且不应小于,6m,，斜杆与地面的倾角宜在,45-60,之间；,高度在,24m,以下的单、双脚手架，均必须在外侧立面的,两端设置一道剪刀撑,，并应由底至连续设置；中间各道剪刀撑之间的,净距不应大于,15m,（图,2-8,）,高度在,24m,以上的双排脚手架应在外侧立面整个长度和高度上,连续设置剪刀撑,；,剪刀撑斜杆的接长宜,采用搭接,，搭接要求应按水平杆的搭接要求执行,剪刀撑斜杆应用旋转扣件固定在与之相交的,横向水平杆的伸出端或立杆上,，旋转扣件,中心线至节点的距离不宜大于,150mm,；,3,）,横向斜撑的设置应符合下列规定：,横向斜撑应在同一节间，由底部至顶层呈之字形连续布置，斜撑的固定应参考门洞斜腹杆的固定要求；,一字形、开口形双排脚手架的两端均,应设置横向斜撑，中间宜每隔,6,跨设置一道,；,高度在,24m,以下的封闭型双排脚手架可不设横向斜撑，高度在,24m,以上的封闭型脚手架，除拐角应设置横向斜撑外，中间,每,隔,6,跨设置一道。,（,9,）,斜道的构造要求,1,）,人行并兼作材料运输的斜道的形式，高度不大于,6m,的脚手架，宜采用一字形斜道；高度大于,6m,的脚手架，宜采用之字形斜道；,2,）,斜道的构造应符合下列要求：,斜道应附着外脚手架或建筑物设置；,运料斜道宽度不宜小于,1.5 m,坡度宜采用,1,：,6,，人行斜道宽度不宜小于,1 m,，坡度宜采用,1,：,3,；,拐角处应设置平台，其宽度不应小于斜道宽度；,斜道两侧及平台外围应设置栏杆及挡脚板。栏杆高度应为,1.2m,，挡脚板高度不应小于,180mm;,运料斜道两侧、平台外围和端部均应按设置连墙件；每两步应加设水平斜杆；应按规定设置剪刀撑和横向斜杆。,3,）,斜道脚手板应符合下列要求：,脚手板横向铺设时，应在横向水平杆下增设纵向支托杆，纵向支托杆间距不应大于,500mm,；,脚手板顺向铺设时，接头宜采用搭接；下面的板头应压住上面的板头，板头的凸棱宜采用三角木顺填；,人行斜道和运料斜道的脚手板上应每隔,250-300mm,设置一根防滑木条，木条宜为,20-30,厚。,（,10,）,模板支架的构造要求,1,）,模板支架立杆的构造应符合下列规定：,模板支架立杆的构造应符合脚手架立杆的相关规定；,模板支架立杆应竖直设置，,2m,高度的垂直允许偏差为,15mm,;,设支架立杆根部的可调底座，当其伸出长度超过,300mm,时，应采用可靠措施固定；,当梁模板支架立杆采用单根立杆时，立杆应设在梁模板中心线处，其,偏心距不应大于,25mm,；,2,）,满堂模板支架的支撑设置应符合下列规定：,满堂模板支架四边与中间,每隔四排支架,立杆应设置一道纵向剪刀撑，由底至顶连续设置；,高于,4m,的模板支架，其两端与中间每隔,4,排立杆从顶层开始向下,每隔,2,步设置一道水平剪刀撑,；,剪刀撑的构造应符合上述的相关规定。,5.2.3,特殊脚手架的安全技术要求,落地式脚手架,悬挑式脚手架（,30,度、,24m,）,吊篮式脚手架（吊环,800mm,）,附着升降脚手架（,15m,，,1.2m,）,5.2.4,型钢悬挑扣件式钢管脚手架设计实例,（,1,）,工程概况,某大厦,建筑面积,28654m,2,，地下一层，地上十二层，裙房四层，结构形式为框架剪力墙结构，一层层高,4.5,米，,2,至,11,层层高,3.4,米，,12,层层高,4.8,米，女儿墙高度,1.2,米，建筑总高度,48.05,米。,本工程五层以下采用全封闭双排外落地脚手架，六层以上采用全封闭悬挑双排外脚手架，计划在六层楼面设工字钢悬挑并钢丝绳斜拉结构。,脚手架钢管选用,48,3.5,；外挑工字钢采用,I,18,，长度约为,3.0,米；固定工字钢在楼面上用,1,12,和,1,16,的圆钢，距外墙边,0.2,米设置,1,12,的钢筋套环，距外墙边,1.3,米设置,1,16,的钢筋套环。,立杆纵向间距为,1.8,米，内立杆距外墙,0.35,米，外立杆距外墙面为,1.4,米，大横杆间距为,1.5,米，小横杆长度为,1.5,米。脚手架与建筑物的连墙拉结在两步三跨内采用拉撑结合的方式（拉筋用,1,10,的钢筋，顶撑用,48,3.5,钢管），或者采用,48,3.5,钢管固定在内立杆上。,悬挑架高,7,3.4,米,=23.8米,加上突出屋面部分,4.8,米及高出屋面,1.5,米，总计：,23.8+4.8+1.5,30.1,米,故按,30.1,米对悬挑架高度计算荷载及对水平悬挑梁进行,强度、刚度、稳定性,等验算。,（,2,）荷载计算,脚手架结构自重（包括立杆、纵、横水平杆、剪刀撑、横向斜撑和扣件）：,查扣件式钢管脚手架安全技术规范（,JGJ30,2011,）附表,A.0.1,得：架体每米高度一个立杆纵距的自重,g,k1,=0.1495KN/m,。,N,G1K,=H,g,k1,=30.1,0.1495=4.5KN,构配件自重,1,）,外立杆,木脚手板（按三层考虑）,N,G2K-1,=3,l,a,l,b,0.35,10,3,2=3,1.05,1.8,0.35,10,3,2=992.25N,防护栏杆、挡脚板（按三层考虑）,N,G2K-2,=3,l,a,G,2,10,3,=3,1.8,0.14,10,3,=756N,安全网（平网按三层考虑）,N,G2K-3,=H,l,a,G,3,10,3,+3,l,a,l,b,G,4,10,3,/2,=30.1,1.8,0.0034,10,3,+3,1.8,1.05,0.00487,10,3,/2=198.1N,纵向横杆（搁置脚手板用，按三层考虑）,N,G2K-4,=3,l,b,G,1,10,3,/2=59.38N,合计,N,G2K,=992.25+756+198.1+59.38=2005.73N,2,）,内立杆,木脚手板（按三层考虑）,N,G2K-1,=3,l,a,l,b,0.35,10,3,/2+3,l,a,l,c,0.35,10,3,=,（,3,1.05,1.8,0.35/2+3,0.35,1.8,0.35,）,10,3,=1654N,纵向横杆（搁置脚手板用，按三层考虑）,NG,2K-2,=,（,3,l,b,G,1,/2+3,l,c,G,1,）,10,3,=,（,3,1.05,0.0377/2+3,0.35,0.0377,）,10,3,=99N,合计,N,G2K,=1654+99=1753N,施工均布活荷载（按装饰阶段两层同时施工考虑）,外立杆,N,QK,外,=2,l,a,l,b,q,k,/2=2,1.8,1.05,2/2=3.78kN,内立杆,N,QK,内,=2,l,a,l,b,q,k,/2+2,l,a,l,c,q,k,=3.78+2,1.8,0.35,2=6.3kN,垂直荷载组合,(,不考虑风荷载,),1,）,外立杆,N,1,=1.2,(N,G1K,+N,G2K,)+1.4,N,QK,外,=1.2,(4.5+2.00573)+1.4,3.78=13.1kN,2,）,内立杆,N,2,=1.2,(N,G1K,+N,G2K,)+1.4,N,QK,内,=1.2,(4.5+1.753)+1.4,6.3=16.33kN,（,3,）,水平悬挑梁设计,1,）,I,18,截面特性,W,x,=185,10,3,mm,3,I,=1660,10,4,mm,4,自重,q=0.2414kN/m,弹性模量,E=206,10,3,N/mm,2,，,翼缘宽度,b=94mm,，,翼缘平均厚度,=10.7mm,，高度,h=180mm,。,2,）,最大弯矩,M,max,=N,1,1.4+N,2,0.35+q,1.5,2,/2,=13.1,1.4+16.33,0.35+0.2414,1.5,2,/2,=24.33kN,m,3,）,强度验算,=M,max,/,（,x,W,x,）,x,-,截面发展系数，对,I,形截面，查表得：,x,=1.05,；,W,x,-,对,x,轴的净截面抵抗矩，查表得：,W,x,=185,10,3,mm,3,；,f-,型钢的抗弯强度设计值，,Q235,钢，取,f=215N/mm,2,。,=24.33,10,6,/,（,1.05,185,10,3,）,=125.25N/mm,2,f=215N/mm,2,，安全。,4,）,整体稳定验算,根据,钢,结构设计规范,（,GBJ17-88,）的规定，轧制普通槽钢受弯要考虑整体稳定问题。按附录一之（二），本悬臂梁跨长,1.4,米折算成简支梁，其跨度为,2,1.4=2.8米：,=,（,570b,/l,1,h,）,235/,s,=570,94,10.7/,（,2800,180,）,235/215=1.24333,则悬挑梁弯曲应力为：,=M,max,/,（,W,x,）,=24.33,10,6,/,（,1.24333,185,10,3,）,=105.78N/mm,2,f=215N/mm,2,，安全。,5,）,刚度验算,=N,1,（,l,b,+l,c,）,3,/3EI+N,2,l,c,2,(l,b,+l,c,+100),3-l,c,/(l,b,+l,c,+100)/6EI+q(l,b,+l,c,+100),4,/8EI,=4mm L/250=5.6mm,，满足要求。,N,1,、,N,2,-,作用于水平悬挑梁上的内、外立杆荷载（,kN,）,E-,弹性模量，,E=206,10,3,N/mm,2,I-,钢材的抗弯强度设计值，,Q235,钢，取,f=215N/mm,2,。,6,）,I18,后部锚固钢筋设计,锚固钢筋的承载力验算,锚固选用,1,16,圆钢预埋在平板上，吊环承受的拉力为：,N,3,=M,max,/1.3=24.33/1.3=18.72KN,吊环承受的拉应力为：,=,N,/,A,=18.72,10,3,/3.14,8,2,=93.2,N,/,mm,2,=215,N,/,mm,2,，满足要求。,锚固钢筋的焊缝验算,=F/,（,l,W,）,F-,作用于锚固钢筋上的轴心拉力设计值，,F=N,3,=18.72KN,；,l,W,-,焊缝的计算长度，取,l,W,=40-10=30mm,；,-,焊缝的计算厚度，取,8mm,。,=18720/30,8=78,N,/,mm,2,=160,N,/,mm,2,，满足要求。,7),综上所述，当挑梁采用,I1,8,时，其强度、挠度、稳定性均符合要求。,（,4,）,立杆稳定性计算,立杆计算长度,l,0,=k,h=1.155,1.5,150=260cm,长细比,=l,0,/i,（钢管回转半径）,=260/1.58=164.556,1,）,无风荷载时，立杆稳定性计算：,N/,（,A,）,=16330/,（,0.26,489,）,=128.44N/mm,2,f=215N/mm,2,安全。,P,cr,=,2,EI/l,2,=3.14,2,*,206,*,10,3,*,12.71,*,10,4,/1.5,2,*10,6,=114733N,2,）,在风荷载作用下，立杆稳定性计算：,N/,（,A,）,+M,W,/W,f,k,=0.7,z,s,0,=0.3625537kN/m,2,M,W,=0.85,1.4,k,l,a,h,2,/10=0.1771KN.m,N/,（,A,）,+M,W,/W=163.3 N/mm,2,f=215 N/mm,2,安全。,（,5,）连墙件计算,N,l,=N,1w,+N,0,=8.334+5=13.334KN,脚手架倒塌案例,主要是没有认真按规定编制施工方案，没有执行安全技术措施和验收制度。,山西商业楼脚手架坍塌,:,自楼顶“掀落”,2010,年,7,月,25,日下午,7,时左右，山西吕梁市离石区永宁中路正在装潢的一幢商业楼突然发生装修支架坍塌事故。,5.3,模板安全要求,5.3.1,一般规定,（,1,）模板设计，编制安全技术措施。,（,2,）强度、刚度和稳定性。混凝土自重、侧压力、风荷载等。,（,3,）模板材料及支撑。,5.3.2,构造要求,（,1,）支架自成体系，严禁与脚手架进行连接。,（,2,）模板支架底部垫板不可以用,脆性材料,。,（,3,）模板支架每,1.52m,增设一道水平杆。,（,4,）高度超过,4m,，每隔两步设置一道水平剪刀撑。,（,5,）多层支模时，上下立杆应在同一垂直线上。,（,6,）浇筑混凝土前要验收。,（,7,）严格控制荷载。,5.3.3,模板拆除,（,1,）拆除要经过工程技术负责人批准及混凝土强度报告。,（,2,）拆除顺序要按设计方案的规定进行。无方案时要“先支后拆，后支先拆”，先拆非承重模板。,（,3,）较大跨度模板支架拆除应由中间向两边。多层拆除要在上部施工荷载不需要传递的情况下，方可拆除下部荷载。,（,4,）不得大面积撬落。,模板坍塌事故案例,是指因支撑杆刚性不够，强度低，在浇注时失稳造成的塌落,事故,案例一：,2010,年,3,月，贵阳国际会议展览中心工程模板支撑体系发生局部垮塌事故。,9,人死亡。,主要原因：,一是施工单位未按设计方案搭设模板支撑体系，致使支撑体系不稳定。,二是工人未经验收就违章施工、浇捣混凝土。违章改变浇注顺序，造成局部支撑体系荷载受力集中并破坏平衡，导致脚手架受力不均产生变形，进而局部坍塌。,三是监管不力，相关单位没有严把方案验收关和过程管理监督关。,河南一处施工楼房部分楼体坍塌致,10,人受伤,2009-12,月,7,日晚,8,时,20,分，虞城县一处正在施工的建材市场部分楼体轰然坍塌，正在楼顶施工的,10,名工人随建筑材料坠落地面。,模板坍塌事故教训及预防措施：,执行,危险性较大的分部分项工程安全管理办法,规定，凡是高度超过,5,米，或跨度超过,10,米、或总荷载大于,10KN/,，线性集中荷载,15KN/m,的，要布置,专项方案,。,高度超过,8,米，或跨度超过,18,米、或总荷载大于,15KN/,，线性集中荷载,20KN/m,的，需,专家论证,。,技术管理：高支模的设计计算，施工方案的编审批及交底，严格按程序执行。,检查支撑的材质是否符合要求。按照国家或行业管理部门的对材料标准进行检验。,要及时进行验收。验收要分层次进行。初验、复验，把好各道关口。验收要按标准进行。一是符合国家和行业标准的要求，二是要符合方案的要求，三是要进行实测实量。,安全检查和监督到位。全过程对高支模的搭设进行检查和监督，发现问题要及时整改。混凝土浇筑过程中，对支撑体系进行监督检查，发现异常要立即处置。,
