机油泵传动轴支架全套工序卡.doc

资源描述

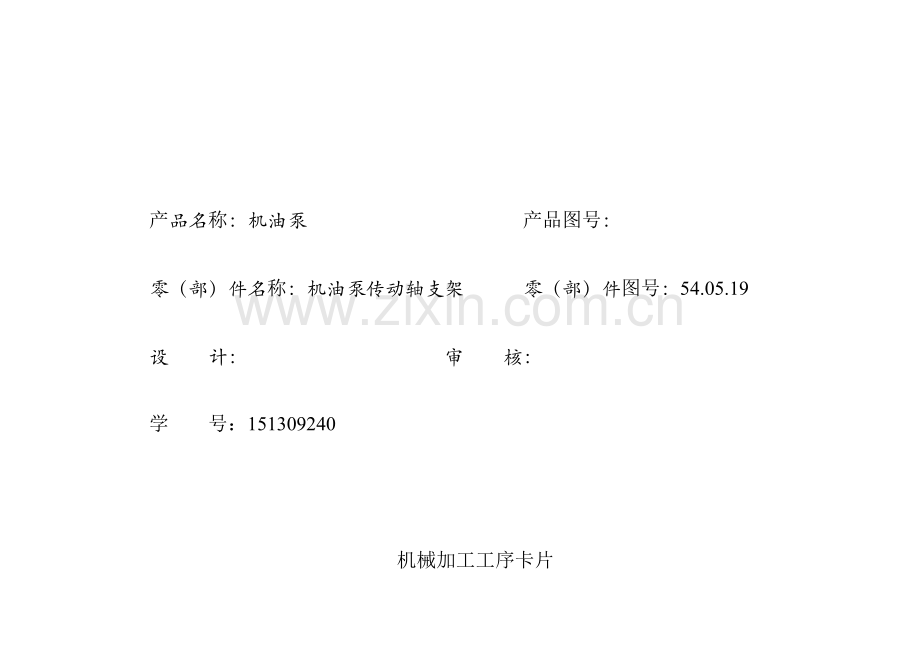

机械加工工艺过程卡片机械加工工艺过程卡片产品型号零(部)件图号 54.05.19 产品名称机油泵零(部)件名称机油泵传动轴支架共 1 页第 1 页材料牌号 HT15-33 毛坯种类铸件毛坯外形尺寸 250*100.83*59 每毛坯可制件数 1 每台件数 1 备注工序号工序名称工序内容车间工段设备工艺装备工时(分) 准结单件 1 铣粗铣A面 X63 4.17 2 铣铣D面 X63 7.08 3 铣铣φ32mm D向端面 X63 7.08 4 钻钻、扩、铰孔φ32mm，并锪倒角1.5×45° 立钻 3.6 5 铣精铣A面 X63 7.92 6 铣铣C面 X63 7.08 6 铣铣φ32mm C向端面，并锪倒角1.5×45° X63 7.92 7 检验检验检验台 8 铣铣E面 X63 4.92 9 钻钻3-φ11mm孔立钻 7.4 10 钻钻、扩、铰孔2-φ8mm，并锪倒角1×45° 立钻 16.6 11 钻钻30°方向φ11mm孔立钻 0.2 12 钳棱边倒钝，去毛剌钳工台 5 13 清洗清洗台 14 检验检验检验台产品名称：机油泵产品图号：零（部）件名称：机油泵传动轴支架零（部）件图号：54.05.19 设计：审核：学号：151309240 机械加工工序卡片机械加工工序卡片产品型号零(部)件图号 54.05.19 产品名称机油泵零(部)件名称机油泵传动轴支架共 12 页第 1 页车间工序号工序名称材料牌号 1 铣 HT15-33 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件 250*100.83*59 1 1 设备名称数控铣同时加工件数 1 夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时准终单件 4.17 工步号工步内容工艺装备主轴转速 r/min 切削速度 m/min 进给量 mm/r 切削深度 mm 进给次数工步工时机动辅助 1 钻φ31 专用夹具 1800 54 0.3 3 3 1 φ31.7扩钻机械加工工序卡片机械加工工序卡片产品型号零(部)件图号 54.05.19 产品名称机油泵零(部)件名称机油泵传动轴支架共 12 页第 2 页车间工序号工序名称材料牌号 2 铣 HT15-33 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件 250*98.83*59 1 1 设备名称 X63 同时加工件数 1 夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时准终单件 7.08 工步号工步内容工艺装备主轴转速 r/min 切削速度 m/min 进给量 mm/r 切削深度 mm 进给次数工步工时机动辅助 2 扩φ32 专用夹具 38 26.5 1.6 2 1 1 1 机械加工工序卡片机械加工工序卡片产品型号零(部)件图号 54.05.19 产品名称机油泵零(部)件名称机油泵传动轴支架共 12 页第 3 页车间工序号工序名称材料牌号 3 铣 HT15-33 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件 250*98.83*59 1 1 设备名称 X63 同时加工件数 1 夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时准终单件 7.08 工步号工步内容工艺装备主轴转速 r/min 切削速度 m/min 进给量 mm/r 切削深度 mm 进给次数工步工时机动辅助 3 铣φ32mm D向端面专用夹具 190 5.3 0.32 5 1 1 1 φ45端面铣刀机械加工工序卡片机械加工工序卡片产品型号零(部)件图号 54.05.19 产品名称机油泵零(部)件名称机油泵传动轴支架共 12 页第 4 页车间工序号工序名称材料牌号 4 钻 HT15-33 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件 250*98.83*57 1 1 设备名称 Z525 同时加工件数 1 夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时准终单件 3.6 工步号工步内容工艺装备主轴转速 r/min 切削速度 m/min 进给量 mm/r 切削深度 mm 进给次数工步工时机动辅助 4 钻孔φ30mm φ30mm钻 229 15.3 0.25 54 1 1 1 扩孔：φ31.7mm φ31.7mm专用扩孔钻 68 7.9 0.57 54 1 1 1 铰孔：mm 铰孔钻 68 8.26 0.72 54 1 1 1 锪孔1.5×45° 90°锪钻 68 8.26 0.72 1.5 1 1 1 机械加工工序卡片机械加工工序卡片产品型号零(部)件图号 54.05.19 产品名称机油泵零(部)件名称机油泵传动轴支架共 12 页第 5 页车间工序号工序名称材料牌号 5 铣 HT15-33 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数 6 铣 HT15-33 7 铣 HT15-33 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件 250*98.33*57 1 1 设备名称 X63 同时加工件数 1 夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时准终单件 7.92 工步号工步内容工艺装备主轴转速 r/min 切削速度 m/min 进给量 mm/r 切削深度 mm 进给次数工步工时机动辅助 7 铣φ32mm C向端面专用夹具 190 5.3 0.32 12 1 1 1 φ45端面铣刀锪孔1.5×45° 90°锪钻 68 8.26 0.72 1.5 1 1 1 机械加工工序卡片机械加工工序卡片产品型号零(部)件图号 54.05.19 产品名称机油泵零(部)件名称机油泵传动轴支架共 12 页第 8 页车间工序号工序名称材料牌号 8 铣 HT15-33 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件 250*98.33*55 1 1 设备名称 X63 同时加工件数 1 夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时准终单件 4.92 工步号工步内容工艺装备主轴转速 r/min 切削速度 m/min 进给量 mm/r 切削深度 mm 进给次数工步工时机动辅助 8 铣E面专用夹具 37.5 5.3 0.32 2 1 1 1 φ225端面铣刀机械加工工序卡片机械加工工序卡片产品型号零(部)件图号 54.05.19 产品名称机油泵零(部)件名称机油泵传动轴支架共 12 页第 9 页车间工序号工序名称材料牌号 9 钻 HT15-33 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件 250*98.33*55 1 1 设备名称 Z525 同时加工件数 1 夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时准终单件 7.4 工步号工步内容工艺装备主轴转速 r/min 切削速度 m/min 进给量 mm/r 切削深度 mm 进给次数工步工时机动辅助 9 钻3-φ11孔专用夹具 195 15.3 0.25 12 1 1 1 φ11钻头机械加工工序卡片机械加工工序卡片产品型号零(部)件图号 54.05.19 产品名称机油泵零(部)件名称机油泵传动轴支架共 12 页第 10 页车间工序号工序名称材料牌号 10 钻 HT15-33 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件 250*98.33*55 1 1 设备名称 Z525 同时加工件数 1 夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时准终单件 16.6 工步号工步内容工艺装备主轴转速 r/min 切削速度 m/min 进给量 mm/r 切削深度 mm 进给次数工步工时机动辅助 10 钻孔φ7mm φ7mm钻 229 15.3 0.25 12 1 1 1 扩孔：φ7.7mm φ7.7mm专用扩孔钻 68 7.9 0.57 12 1 1 1 铰孔：mm mm铰孔钻 68 8.26 0.72 12 1 1 1 锪孔1×45° 90°锪钻 68 8.26 0.72 1 1 1 1 机械加工工序卡片机械加工工序卡片产品型号零(部)件图号 54.05.19 产品名称机油泵零(部)件名称机油泵传动轴支架共 12 页第 11 页车间工序号工序名称材料牌号 11 钻 HT15-33 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件 250*98.33*55 1 1 设备名称 Z525 同时加工件数 1 夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时准终单件 0.2 工步号工步内容工艺装备主轴转速 r/min 切削速度 m/min 进给量 mm/r 切削深度 mm 进给次数工步工时机动辅助 11 钻孔φ11mm φ11mm钻 229 15.3 0.25 12 1 1 1 专用夹具，螺栓固定机械加工工序卡片机械加工工序卡片产品型号零(部)件图号 54.05.19 产品名称机油泵零(部)件名称机油泵传动轴支架共 12 页第 12 页车间工序号工序名称材料牌号 12 钻 HT15-33 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件 250*98.33*55 1 1 设备名称 Z525 同时加工件数 1 夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时准终单件 0.2 工步号工步内容工艺装备主轴转速 r/min 切削速度 m/min 进给量 mm/r 切削深度 mm 进给次数工步工时机动辅助 12 清洗棱边倒钝，去毛刺 1
