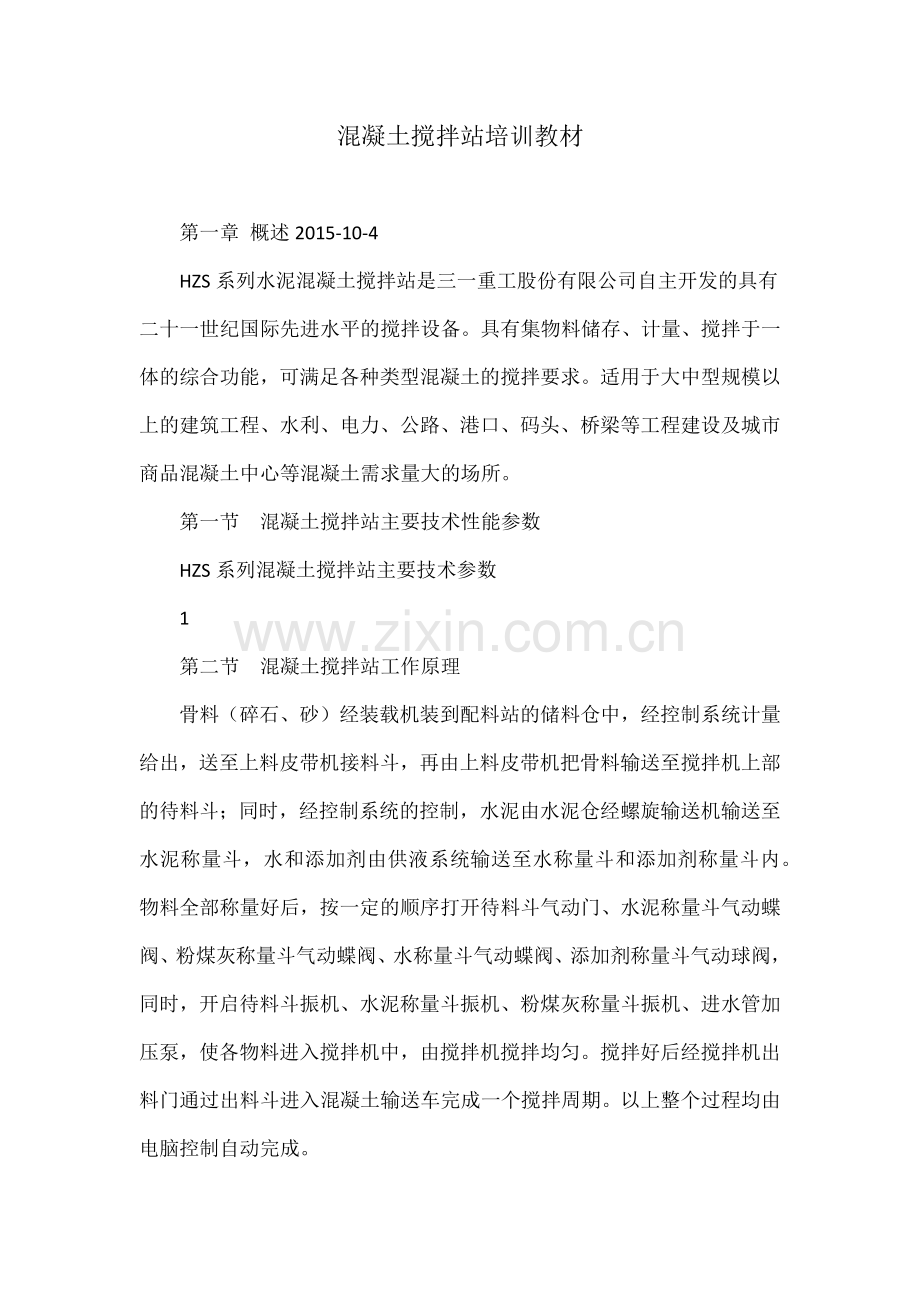

混凝土搅拌站培训教材

第一章 概述2015-10-4
HZS系列水泥混凝土搅拌站是三一重工股份有限公司自主开发的具有二十一世纪国际先进水平的搅拌设备。具有集物料储存、计量、搅拌于一体的综合功能，可满足各种类型混凝土的搅拌要求。适用于大中型规模以上的建筑工程、水利、电力、公路、港口、码头、桥梁等工程建设及城市商品混凝土中心等混凝土需求量大的场所。
第一节 混凝土搅拌站主要技术性能参数
HZS系列混凝土搅拌站主要技术参数
1
第二节 混凝土搅拌站工作原理
骨料（碎石、砂）经装载机装到配料站的储料仓中，经控制系统计量给出，送至上料皮带机接料斗，再由上料皮带机把骨料输送至搅拌机上部的待料斗；同时，经控制系统的控制，水泥由水泥仓经螺旋输送机输送至水泥称量斗，水和添加剂由供液系统输送至水称量斗和添加剂称量斗内。物料全部称量好后，按一定的顺序打开待料斗气动门、水泥称量斗气动蝶阀、粉煤灰称量斗气动蝶阀、水称量斗气动蝶阀、添加剂称量斗气动球阀，同时，开启待料斗振机、水泥称量斗振机、粉煤灰称量斗振机、进水管加压泵，使各物料进入搅拌机中，由搅拌机搅拌均匀。搅拌好后经搅拌机出料门通过出料斗进入混凝土输送车完成一个搅拌周期。以上整个过程均由电脑控制自动完成。

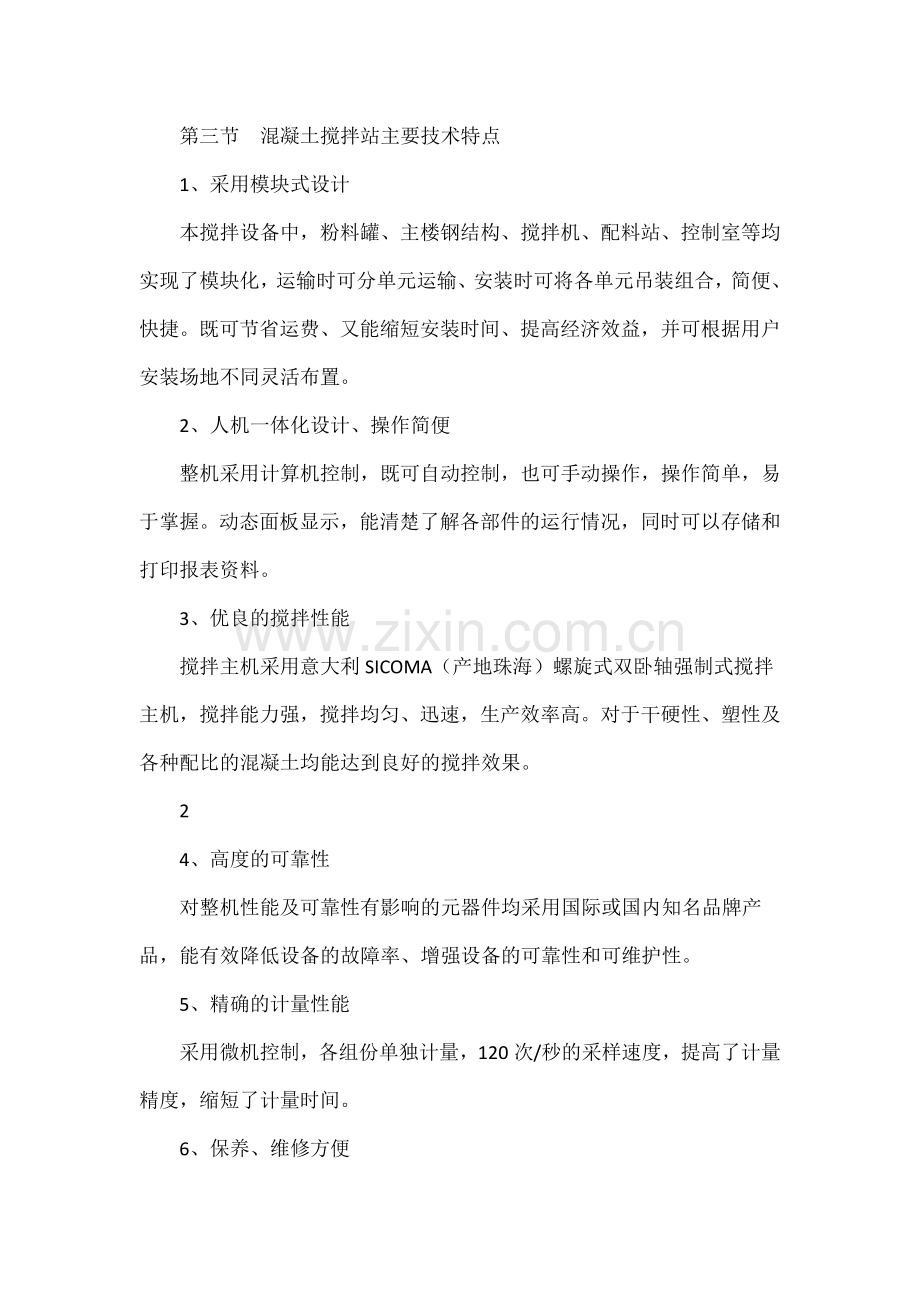

第三节 混凝土搅拌站主要技术特点
1、采用模块式设计
本搅拌设备中，粉料罐、主楼钢结构、搅拌机、配料站、控制室等均实现了模块化，运输时可分单元运输、安装时可将各单元吊装组合，简便、快捷。既可节省运费、又能缩短安装时间、提高经济效益，并可根据用户安装场地不同灵活布置。
2、人机一体化设计、操作简便
整机采用计算机控制，既可自动控制，也可手动操作，操作简单，易于掌握。动态面板显示，能清楚了解各部件的运行情况，同时可以存储和打印报表资料。
3、优良的搅拌性能
搅拌主机采用意大利SICOMA（产地珠海）螺旋式双卧轴强制式搅拌主机，搅拌能力强，搅拌均匀、迅速，生产效率高。对于干硬性、塑性及各种配比的混凝土均能达到良好的搅拌效果。
2
4、高度的可靠性
对整机性能及可靠性有影响的元器件均采用国际或国内知名品牌产品，能有效降低设备的故障率、增强设备的可靠性和可维护性。
5、精确的计量性能
采用微机控制，各组份单独计量，120次/秒的采样速度，提高了计量精度，缩短了计量时间。
6、保养、维修方便
各保养、维修部位均设有走台或检梯，直观、可视，且有足够的操作空间，搅拌主机配有自动清洗装置，且具有缺油和超温自动报警功能，便于保养维修。
7、优秀的环保性能
粉料操作在全密闭系统内进行，采用意大利WAM收尘器，并采用雾喷等方法最大地降低了粉尘对环境的污染。气动系统排气口采用消声装置等措施有效降低噪音。
第二章 混凝土搅拌站的组成及功能
混凝土搅拌站由主楼结构、搅拌机、粉料仓、螺旋输送机、皮带输送机、称量系统、供液系统、供气系统、电控系统、除尘装置、配料站、控制室等组成。
图1
3
第一节 主楼结构
主楼结构是从下到上可分为行车层、搅拌层、计量层、储水层四层。行车层主要为了方便混凝土运输车通过，以支撑搅拌楼的钢结构为主。搅拌层内有搅拌主机，主要完成各种搅拌作业。计量层内有骨料待料斗、水泥计量斗、粉煤灰计量斗、水计量斗、外加剂计量斗等，主要完成各种计量暂存工作。储水层为搅拌主楼最上层，主要有楼顶水箱、楼顶外加剂箱和主楼除尘装置。
图2
4
图3
一、 行车层的组成部分有：
HZS120
1、支腿：支撑整个主楼，由无缝钢管或H型钢制作。
2、横梁2根：支撑搅拌层，由工字钢制作。
3、正斜撑4根：联接立柱与横梁，由槽钢制作，其作用是加强主楼刚性。
4、歪斜撑4根：联接立柱与搅拌层，由槽钢制作，其作用是加强主楼刚性。
5
5、混凝土卸料斗1个：安装在搅拌层下，把搅拌机卸下的混凝土送入搅拌车。斗体用Q235钢板制作，斗体里镶有衬板，由耐磨板制作。
6、出料橡胶套1个：装在混凝土卸料斗下，用帆布橡胶制作。
7、夹棍装置及平台：安装在搅拌层下。
HZS180/2HZS240/2HZS360
1、支腿：支撑整个主楼，由无缝钢管或H型钢制作。
2、斜撑：联接立柱与搅拌层，由槽钢制作，其作用是加强主楼刚性。
3、混凝土卸料斗1个：安装在搅拌层下，把搅拌机卸下的混凝土送入搅拌车。斗体用Q235钢板制作，斗体里镶有衬板，由耐磨板制作。
4、料橡胶套1个：装在混凝土卸料斗下，用帆布橡胶制作。
5、夹棍装置及平台：安装在搅拌层下。
二、 搅拌层的组成部分有：
HZS120
1、搅拌层框架,用型钢制作。
2、走道2件。
3、楼梯1件，连接搅拌层到计量层。
4、搅拌主机（后面详细介绍）。
5、待料斗卸料门。
HZS180/2HZS240/2HZS360
1、搅拌层底框架,用型钢制作。
2、搅拌层立柱，由型钢制作，支撑计量层。
3、楼梯1件，连接搅拌层到计量层。
4、搅拌主机（后面详细介绍）。
5、待料斗卸料门
三、 计量层组成部分有:
HZS120
1、计量层框架,用型钢制作。
2、走道，连接计量层与储水层。
3、楼梯1件，连接计量层到储水层。
4、待料斗，暂存骨料。斗体用普通钢板制作，斗体内装有耐磨衬板。
5、水泥称量装置。
6、粉煤灰称量装置。
7、水称量装置。
8、添加剂称量装置。
HZS180/2HZS240/2HZS360
1、计量层底框架,用型钢制作。
2、待料斗，暂存骨料。斗体用普通钢板制作，斗体内装有耐磨衬板。
3、水泥称量装置。
4、粉煤灰称量装置。
5、水称量装置。
6、主楼除尘装置。
6
四、储水层组成部分有（HZS120）：
1、立柱。
2、走道。
3、屋顶。
4、储水箱。
5、添加剂储料箱。
6、主楼除尘器。
第二节 搅拌主机
搅拌机结构由缸体系统、搅拌系统、传动系统、密封和润滑系统、卸料系统、电器控制系统组成。
图4
7
一、缸体系统
由缸体及附件组成，用作承载搅拌物及支承各部件
1、缸体由宽厚钢板弯制而成的Ω形双桶，在特别设计并制作的多功能框架承托
下具有及佳的屈服力。承托部位也能使缸体具有足够的刚性而确保双卧轴的平行度和单轴的同心度不偏移。
2、盖由主体、观察门、观察窗、安全开关、管路系统等构成，其主要功能为密
封、布料、观察。
3、检修平台是由花纹板与框架构成的作业平台，它可根据需要收放和支撑，方
便作业与维修。
二、搅拌系统
由搅拌轴、搅拌臂、搅拌刀与缸体内衬（耐磨衬板）构成搅拌功能主体。
1、搅拌轴：由优质碳素结构钢锻制成，在支承座部位加装有合金钢套。
2、搅拌臂：由耐磨的球墨铸铁铸成的螺旋形。
3、搅拌刀：由中搅拌刀和侧搅拌刀组成，耐磨高铬合金制成。
4、侧衬板：由侧衬板及小圆衬板组成，高铬合金耐磨钢做成。
5、底衬板：由耐磨含铬铸铁制成。
图5
三、传动系统
由搅拌电机、主动轮和从动轮、传动皮带、联轴器、减速箱及连接套、菊花轴和菊花套以及大、小皮带轮防护罩组成。作用是经高速变速到低速经菊花轴套传动至两搅拌轴。
1、搅拌电机：选用进口或优质专用电机，采用F级绝缘及热保护装置，4极
1470rpm转速。功率为2台37kw（MAO3000/2000主机）或2台55kw（MAO3000/2000主机）。
2、主动轮和从动轮：主动轮固定在搅拌电机上，由锥形衬套和锲体组成，以便
更可靠坚固，防止移位松动而引起传动皮带磨损，从动轮采用间隙配合，用螺丝紧固在减速箱法兰上，以防止移位松动而引起传动异响和皮带磨损。
3、传动皮带：采用进口“V”形皮带以便更好地传输动力和防止搅拌机由于超
常现象而引起机械损坏，更好地保护搅拌电机。
8
4、联轴器：它采用进口的优质材料，刚性联结，主要是确保两个减速箱同步平
稳运行，确定两个搅拌轴的位置，防止搅拌刀相互碰撞而引起机械损伤。
5、减速箱和连接套
（1）、减速箱属于epicyclit类型，设计者不时因需要而改变设计，从而改善它高承载和超长期运行能力，在每个减速箱下面都有一个感应器显示其中温度，如果减速箱内齿轮油温度超过80?C时，感应器便令搅拌机监控器、报警器出声光报警，只有当油温降低到临界温度以下报警才会消除，报警时必须马上停机检查并排除故障。
（2）、连接套是用来连接搅拌缸和减速箱，安装固定连接套时需调整搅拌缸上的四个调节螺丝，用百分表测量，将其同心度调整控制在0.3mm以内。
6、花键轴和花键套：采用高韧性和足够强度的调质钢做成，以连接搅拌轴和减
速箱之间的传动。
7、飞轮防护罩：主要作安全防护用。
四、密封、润滑系统
由轴承支承座及轴承、保护圈A/B、润滑油路、风压装置组成，用以搅拌轴支承、定位，同时润滑油路和风压保护装置对支承座，搅拌轴轴头部位进行润滑、冷却和密封，以确保泥浆不侵蚀轴承支承座、搅拌轴部位。
1、支承座及轴承：它固定在搅拌缸体上，用来定位、支承和传动搅拌轴，在其相关密封部位需加注润滑油，以供支承座和轴承润滑、散热、密封、防止泥浆侵蚀，保护搅拌轴。
（1）、支承座由支承座外壳、油封件、锁轴器、研合密封圈、黄胶架、黄胶圈组成。
（2）、轴承采用进口调心轴承，主要对搅拌轴支承、定位，以便更好的传动。
2、保护圈A/B：由耐磨的锻造钢制成，安装在搅拌缸和搅拌轴上，防止泥浆侵蚀，更好地保护支承座和轴头部位。
3、润滑油路：由润滑油泵、分流阀、油嘴及连接油管组成，润滑系统与搅拌机同步同时运行，所以当双卧轴搅拌机开始工作时，油泵电机必须处于开启状态，这样才能使搅拌机四个轴头内的密封黄胶、锁轴器得到连续不断的润滑，而处于外边的研合密封圈润滑则依赖加注到密封气腔内的油来完成。
4、风压搅拌装置：在轴头处增加有一定压力的空气，从而使轴头周围相对缸体内形成正压，形成压差式气体保护环，阻隔混凝土泥浆侵入轴头，确保搅拌机运转稳定可靠。
五、卸料系统
由卸料门主体、液压油缸、液压油泵，限位接近开关组成，自动运行时，一般设置全开、全关、半开三种状态。
1、卸料门主体：
由卸料门、轴承组成，与搅拌缸圆弧间隙应控制在1~1.5mm内，为防止混凝土堆积太多而影响卸料门行程，应经常清理卸料门周围堆积物。
2、液压油缸：
采用直行程油缸，用液压油泵提供的液压油经耐压油管来推动卸料门角行程。
3、液压油泵：
9
由液压缸、电磁阀、油压开关、感应开关组成，卸料液压系统只有在需要排料时才工作，不允许长时间工作，如遇停电或紧急情况，该液压系统有手动工作功能，可手动开关卸料门，用来紧急卸料。
4、限位接近开关：
采用NPN接近开关，装在支架上，控制卸料门运行状态位置，并同时提供位置信号指示。
六、电器控制系统
包括搅拌电机控制、监控器、报警器、接线箱、航空插头、座几部分组成。
1、搅拌电机控制电路参见搅拌机上接线盒盖上的电路图。
2、卸料门控制参见电器原理图。
3、监控箱：主要用来控制润滑油泵和各部位监控指示。监控器内装有一个时间控制开关，它主要用来控制润滑油泵工作时间，一般出厂已设置好，具体设置时间视润滑油泵的机型而定。
4、报警器：主要协助监控器来监控搅拌机各部分状况。
5、接线盒：分强电接线箱和弱电接线箱，强电接线箱主要用来连接卸料门控制，监控器电源、风压控制电源，并提供相关接线端子。
6、航空插头、座主要用于连接弱电接线箱，报警器，以便移动方便。
第三节 粉料仓
粉料仓由筒仓、支腿、检修平台、爬梯、围栏、出料碟阀、送灰管、仓顶除尘器、上下料位仪、压力安全阀、破拱单向阀等组成。
图
6
10
一、筒仓：
由钢板卷制焊接而成，容量有100吨、150吨、200吨、250吨、300吨、500吨等规格。
二、支腿：
用无缝钢管制作，支承整个筒仓。
三、检修平台：
焊在支腿上，主要用于螺旋输送机破拱装置的维护。
四、 爬梯：
扁刚钢制作,便于安装维修人员爬上检修平台和水泥仓顶进行维护。
五、 围栏：
圆管制作，起安全作用。
六、 出料蝶阀：
型号为V2FS300SN，螺旋机维修时，关闭蝶阀，防止水泥漏出。
七、 送灰管：
用无缝钢管制作，散装水泥车里的水泥通过送灰管进入水泥仓内。
八、 仓顶除尘器：
采用V2型收尘机。主要作用是散装水泥车向粉料仓内泵送水泥时，压缩空气通过仓顶除尘器排到大气的过程中，阻止粉料排出，从而达到保护环境的作用。
九、 上下料位仪：
采用阻旋式料位计。其作用是给出粉料仓内物料的高位和低位。当上料位仪给出信号，表示粉料仓料满。当下料位仪给出信号，表示粉料仓料空。
十、 压力安全阀：
装在粉料仓顶部，其作用是当仓顶除尘器堵塞时，散装水泥车泵送到粉料仓内的气体不能排到大气中，粉料仓内气压升高，升高到一定程度后，安全阀打开卸压，保护粉料仓。
十一、破拱单向阀：
型号为KA-L6。其作用是当需气吹时，单向阀打开，压缩空气通过破拱单向阀进入粉料罐，破坏粉料的起供，使粉料能顺利的进入螺旋输送机。当不需破拱时，压缩空气停止供给，单向阀关闭，防止粉料通过单向阀倒流入气路系统。
第四节 螺旋输送机
螺旋输送机俗称“绞龙”，基本组成部分有：电机、减速箱、外管、螺旋芯轴、中吊轴、尾轴承、吊瓦、万向节、进料口法兰、观察窗。
一、电机：三相异步电动机，功率有7.5kw，11kw，15kw，18.5kw等。选用电机功率大小与螺旋输送机的长度、直径、安装角度等因素有关。
二、减速机：螺旋输送机专用减速机。
三、外管：用无缝钢管制作，常用规格有?219、?273、?323等规格。
四、螺旋芯轴：在无缝钢管上焊接螺旋叶片，芯轴两端焊有花键套。
五、中吊轴：由优质钢加工而成，两端加工有外花键（渐开线花键），安装时套入螺旋芯轴上的花键套里。
六、尾部轴承：为滚动轴承，支承尾部螺旋芯轴。
七、瓦：由合金制作，支承中吊轴。
11
八、万向节：用钢板压制而成的球形装置，主要作用是调整安装误差。
九、进料口法兰：与水泥仓出料谍阀相联结。
十、观察窗：由橡胶板、铝合金板、压条、压紧螺杆组成。
图
7
第五节 皮带输送机
皮带输送机主要由机架、支撑、输送带、托辊组、传动滚筒、尾部滚筒、张紧装置、防跑偏装置、防逆转装置、清扫装置、防雨装置等组成。
一、 机架：
上料斜皮带输送机机架由角钢制作，分为标准节、头部机架、尾部机架。如斜皮带机设计有自重张紧装置，该装置一般装在第二节标准节上。平皮带机机架由槽钢制作，一般分为2节。
二、 支撑：
斜皮带机支撑用方钢或槽钢制作，支撑安装在机架的联结处。平皮带机机架支撑用槽钢制作，焊接在平皮带机机架上。
三、 输送带：
采用环行帆布橡胶皮带。皮带规格为1000-CC-56（3+6?1.1+1.5）。
四、 托棍组：
托棍组包括平行下托棍、槽型上托棍、槽型调心托棍等。1000mm皮带平行下托棍的规格为?108?1150mm，槽型托棍规格为?108?375mm，槽型角为35?。
五、 传动滚筒：
平皮带输送机的传动滚筒为油浸式电动滚筒，功率有5.5kw、7.5kw、11kw 12
等，线速度有1.0m/s、1.25m/s、1.6m/s等，滚筒直径有400mm和500mm等。
斜皮带传动滚筒为外装式传动滚筒。常用功率有30kw、37kw、45kw等，线速度一般选用2m/s和2.5m/s。滚筒直径有630mm和800mm等。
为防止皮带打滑，电动滚筒外表面一般都包有一圈带菱形槽的橡胶。
六、 尾部滚筒：
尾部滚筒用无缝钢管制作或用钢板卷制而成。尾部滚筒两边轴承座可调节，可通过调节尾部滚筒来调整皮带的跑偏，对于没有张紧装置的斜皮带和平皮带输送机，还可通过调节尾部滚筒来调整皮带的松紧程度。
七、 张紧装置：
斜皮带机大多都设计有张紧装置，张紧装置中自重张紧装置应用最为广泛。 自重张紧装置由2个改向滚筒和一个张紧滚筒组成，依靠张紧滚筒上连接的重物的重量来使皮带张紧。
八、 防跑偏装置：
皮带输送机的调心拖棍和挡轮有防跑偏作用。
九、 防逆转装置。
防逆转装置的作用是防止斜皮带输送机反转，避免斜皮带机上的物料因反转而甩落。防逆转装置安装在外装式电动滚筒的联轴器旁。
十、 清扫装置：
搅拌站皮带输送机有两处设计有清扫装置，一处装在传动滚筒外，其作用是刮掉皮带上的粘砂。另一处清扫装置装在尾部滚筒处，其作用是清扫掉落到皮带上的碎石，防止碎石进入皮带与尾部滚筒切口处损坏皮带。
十一、防雨装置：
在斜皮带机上装有防雨棚，材料为彩钢瓦。
第六节 称量系统
标准配置的搅拌站有8套称量系统：1#石料秤、2#石料秤、3#石料秤、砂秤、水泥秤、粉煤灰秤、水秤、外加剂秤。其中粉煤灰秤为叠加秤，称量粉煤灰和矿粉两种物料。其余秤均为称量一种物料的独立秤。
称量系统由称重传感器、接线盒、屏蔽电缆、称量仪表、称量斗组成
一、称重传感器：
1、骨料秤（包括3组石料秤和1组砂秤）传感器型号为TSB-2000。
2、水泥秤传感器型号为SBC-1。
4、粉煤灰传感器型号为SBC-0.5。
5、水秤传感器型号为SBC-0.5（HZS120）或TSB-1000。
4、添加剂秤传感器型号为：
二、接线盒：
采用五孔接线盒AJB-5。
三、屏蔽电缆：
采用RVVP6?0.75传感器信号电缆。
四、称量仪表：
采用托利多T600系列称量仪表或志美CB920X配料控制器。
13
五、称量斗：
添加剂称量斗用有机玻璃或不锈钢制作，其余称量斗用普通钢板制作。
图8
第七节 供液系统
由水泵、管路及附件、储液箱、液位计等组成
一、 水泵
水泵包括进水泵、排水泵、添加剂进料泵、添加剂循环泵、冲洗水泵等。 进水泵：
2方机的进水泵型号为：ISG65-160（I），流量50m3/h，扬程32m，功率7.5kw。一套主机配一台进水泵。3方机的进水泵型号为：卧式离心泵ISW100-160A。
排水泵
2方机排水泵型号为：ISG100-100（I），流量130m3/h，扬程11m，功率5.5kw。一套主机配一台进水泵。3方机的排水泵型号为：ISG125-100A。
添加剂泵
添加剂进料泵、添加剂循环泵的型号为IHG32-125，流量5m3/h,扬程20m。一种添加剂配一台添加剂进料泵和一台添加剂循环泵。
二、 管路及附件：
2方机的进水管路用DN65镀锌管，HZS120搅拌站储水箱到水称量斗之间的管路用DN80镀锌管。添加剂循环管路用DN32镀锌管，添加剂进料管路用DN25镀锌管。
2方机管路附件有：DN65底阀，DN80手动球阀、DN80气动蝶阀、DN50气动蝶阀、DN100气动蝶阀、DN25气动球阀。
3方机管路附件有：DN100底阀，DN125手动球阀、DN125气动蝶阀、DN50气动蝶阀、DN150气动蝶阀、DN25气动球阀。
三、 储液箱：
有储水箱和添加剂储料箱。
四、 液位计：
采用AFS-1型液位计。
14
第八节 供气系统
供气系统由空压机、气管及附件、储气罐、电磁阀、气缸、气源三联件、过滤减压阀、球型振动器等
图9
一、空压机：
采用T30系列空气压缩机7100型。
二、气管及附件：
1、 气管：主气管用DN20镀锌管，与空压机连接处用铠装夹布空气胶管
φ19×2mPN1.5。到各执行元件处用?12?8PU气管。
2、 气路附件：快速接头，有接头、三通、弯头、四通等。
三、储气罐：
储气罐为立式储气罐，容量为0.5m3。储气罐上有5个接口。顶上的一个接口螺纹为1-1/4``管螺纹，接压力安全阀。上部有一个水平接口，接口螺纹为1-1/4``管螺纹，接出气管路。下部有一个水平接口，接口螺纹为1-1/4``管螺纹，接进气管路。中部有一个倾斜接口，接口螺纹为1``管螺纹，接温度表。中上部有一个细钢管引出的接口，接口螺纹为3/4``管螺纹，接压力表。
四、电磁阀:
1、气缸上带的电磁阀（包括蝶阀气缸）采用SR561系列小型电磁换向阀。
2、气动蝶阀和气动球阀（气缸上未带电磁阀）的控制采用K25系列2位5通电磁阀。
3、破拱气路采用K22JD-L10电控截止阀。
4、在某些场合采用集装式电磁阀。
15
五、气缸：
采用QGB系列气缸。缸径有?100和?125等。行程有150mm，200mm，250mm，400mm等。
六、气源三联件：
型号为QLPY3-20-05-47-TZ。
七、过滤减压阀:
型号为：QE2-15-04-45-TZ。
八、球型振动器:
型号为：SR10。
图10
第九节 电控系统
HZS混凝土搅拌站电控系统由打印机台、操作台、动力柜等三部分组成。系统采用380V、50Hz三相四线制供电，装机容量约200KW。
一、 打印机台：包括打印机。
二、 操作台：包括工控机、显示器、UPS电源、操作面板、称量控制器、中央处理器、中间继电器、电流表、报警器等。仪表电气元件安装和布置如图11所示。
图11
16
图11中 1：1#砂称量仪表 2：2#砂称量仪表 3：1#石料称量仪表 4：2#石料称量仪表 5：水泥称量仪表 6：粉煤灰称量仪表 7：水称量仪表 8：添加剂称量仪表
操作面板布置如图12所示。
图12
图3中 1: 电源指示灯 2：报警器 3：备用按钮 4：卸料斗开门按钮
5：1#电流表 6：2#电流表 7：水泥仓选择开关 8：粉煤灰秤进料按钮 9：水秤进料按钮 10：添加剂1#指示灯 11: 添加剂选择开关 12：添加剂秤进
料按钮 13: 添加剂2#指示灯 14: 电源开关 15: 急停按钮 16: 水泥仓破拱
开关 17: 粉煤灰仓破拱开关 18: 粉料仓破拱按钮 19：卸料斗关门按钮 20: 1#水泥指示灯 21：水泥秤进料按钮 22: 2#水泥指示灯 23：粉煤灰指示
灯 24：粉料指示灯 25：添加剂秤卸料按钮 26：1#砂秤进料按钮 27：2#
砂秤进料按钮 28: 1#石秤进料按钮 29：2#石秤进料按钮 30：传输带停止按
钮 31：待料斗卸料按钮 32: 水泥秤卸料按钮 33：主机启动按钮 34：卸
料门关闭按钮 35：卸料门半开按钮 36：卸料门全开按钮 37：单盘启动按
钮 38：自动按钮 39：循环启动按钮 40：车满铃按钮 41：1#砂秤卸料
按钮 42：2#砂秤卸料按钮 43：1#石秤卸料按钮 44：2#石秤卸料按钮 45：传输带启动按钮 46：主机停止按钮 47：粉煤灰秤卸料按钮 48：水秤
卸料按钮 49：搅拌机洗机按钮 50：手动按钮 51：暂停按钮
操作台内主要安装西门子中央处理器模块和扩展模块、中间继电器等。
17
三、 动力柜
动力柜电气元件主要由总电源三相断路器、三相断路器、电流熔断器、交流接触器、电流互感器、隔离变压器、控制变压器、开关电源、线圈抑制器模块、电抗器、变频器等组成。
图12
第十节 除尘装置
除尘装置包括主楼除尘和粉料罐除尘组成。 1、主楼除尘：
除尘器型号为：FC2J13。该除尘器主要收集水泥称量斗、粉煤灰称量斗、搅拌主机排出的气体中的粉尘。
其工作原理是：当粉料螺旋输送机向粉料称量斗内输送粉料时，粉料称量斗产生正压，粉料称量斗内的空气由排气管道经除尘器排入空气中。当粉料称卸料时，粉料称量斗产生负压，空气通过除尘器经排气管道进入粉料称量斗内。保持粉料称量斗内气压平衡。
18
2、粉料罐除尘：
V2型收尘机：该收尘器主要收集散装水泥车打灰时的灰尘。
图
13
第十一节 配料站
其主要功能是对粗、细骨料进行配制。它是由储料仓、计量斗、皮带机组成。
一、 储料仓：
标准配置中储料仓由四个独立单元组成，每个容量为25m3，设计成板式铰接，拆装方便，便于运输。
每个料仓底部有2个气动卸料门，即粗称门和精称门。
二、 计量斗：
计量斗为4个，每个计量斗有效容积为2立方。各由3个传感器及标准连接件构成全套称量单元与控制系统相连。砂计量斗配有振动器。
三、 皮带机：
第十三节 主楼外包装
主楼用夹芯板外包装外包装。
19
第三章 混凝土搅拌站的调试
机械电气全部安装好后，进入调试阶段。
一、 调试前的准备工作：
（一）、机械部分的检查
1、检查所有联结螺栓是否紧固。
2、检查所有销轴是否装有开口销。
3、检查所有运动部位是否有障碍物如有，则清除。
4、检查所有润滑部位是否加注润滑油。
5、检查各称量传感器是否符合安装要求。
6、检查气路系统是否正确。
（二）、电气部分的检查
1、清除控制柜中的线头等杂物。
2、动力柜、控制台、除尘盒置于调试处，确保各电气柜口可靠放置。
3、牢固插接动力柜与控制台间的6对电缆接头，注意相对应的连接关系（接头
两侧的端子号一致），以保证正确的电气接线。
4、备好3相电源（380V），并配有短路、漏电等保护装置，保护人员和设备安
全。
二、电气调试程序：
（一）、线路测试。
测试目的是检查线路是否存在短路、对地、错接等现象，及布线的合理性。
1、对照电气图纸检查元器件的型号是否正确、布线是否符合相关要求。
2、所有电气元器件是否都贴有牢固可清晰辨认的文字标示，发现漏贴、错贴现
象应予以补贴或更正。
3、对照电气图纸用万用表检查线路是否存在短路、错接现象，如有短路和疑问
的地方，应将问题完全查清，才能进行下一步工作。
4、用500V摇表检查电机的绝缘情况，电机线圈端对地电阻不得小于0.5兆欧，
更不得有对地现象，否则应对电机线圈进行干燥处理。
5、检查各100号线的电阻是否大于1欧。
6、检查各元器件是否有接地线，接地线是否接触良好、连接牢固。
7、传感器信号线应尽量远离大电流主回路线。
（二）、电器部分通电调试。
目的是检查电路的正确性。
1、断开所有断路器、熔断器。
2、在主电源接线板上（或在空气开关上）接好三相电源，中性线连接到接地板
上，连接需牢固可靠。
3、未通电时观察动力柜上电流表和电压表是否对零，若有相当偏差，用小型一
字起子慢慢调整表上的旋纽，直到指针对零为止，以保证仪表读数准确。
4、合上主回路断路器QF，旋动万能转换开关LW，观察电压值是否正常；合上
断路器FU4、FU5，合上控制台上的控制电源开关S0，检查变压器BT1、BT2输出是否正常（BT1：AC150/50VA，AC220V/450VA；BT2：220V/500VA）。
5、合上熔断器FU6，PLC面板上的状态指示亮，显示其得电。
6、合上熔断器FU7，称量仪表得电，并出现相应上电显示，操作面板上的键盘 20
设置称量终端参数（各称量仪表参数见称量终端参数设定表），观察各称重终端显示是否正常，否则查线或检修称量表。
7、检查开关电源输出端（端子号为23，100）电压是否在正常（DC24V），若电
压过高或过低，应通过调节电位器旋纽实现电压正常输出。
8、合上熔断器FU8，操作台面板上的电源指示灯HL亮。按下按钮S50（卸料
斗开），检测48号端子与100号端子电压是否为DC24V；按下按钮S51（卸料斗关），检测49号端子与100号端子电压是否为DC24V。
9、合上熔断器FU9，按下动力柜门上的空压机启动按钮S47，接触器KM36线
圈得电，触点吸合并自保，按下停止按钮S46，KM36线圈断电释放，触点断开。
10、按下按钮S48，测试端子21号与端子N3之间的电压是否为AC220V。合上短路器QF6，变频器G1得电，揭开变频器显示屏前的长方形盖板，操作面板上的相关按钮，即可对变频器进行参数设置，具体参数见变频器参数设定表。
11、调节各短路器的调节装置，设置好短路器的相关参数（额定电流、动作电流）。
（三）、PLC输入点调试。
目的是检查PLC输入部分外部线路的正确性。
1、用编程器或其他编程设备将用户程序下载至PLC（CPU226），将PLC置于
STOP位置。合上熔断器FU10、FU11、FU12、FU13、FU14、FU15。
2、逐个检查控制台上所有面板按钮开关、旋钮开关对应指示灯亮的情况。按S1，
I0.0灯亮；按S2，I0.2灯亮；按S3，I0.3灯亮。在手动状态下，各按钮对应
应仔细对照图纸检查相关线路。特别要注意的是各旋钮的功能位置与其输入信号是否对应。
（四）、PLC输出点调试。
目的是检查PLC输出部分外部线路的正确性。
1、用万用表仔细检查各个输出点对地电阻是否存在短路现象。
2、按照搅拌站的电气系统图（PLC原理图）所示，对Q4.1、Q1.5、Q1.6、Q1.7Q
用端子50逐个短接；Q4.7、Q5.0、Q5.1、Q5.2、Q5.3、Q5.4、Q5.5、Q5.6、Q5.7用端子52逐个短接；Q8.0、Q8.1、Q8.2、Q8.3、Q8.4、Q8.5、Q8.6、Q8.7、Q9.1、Q9.2、Q9.4、Q9.5、Q9.7Q用端子L31逐个短接；Q10.1、Q10.2、Q10.3、Q10.4、Q10.5、Q10.6、Q10.7、Q11.0、Q11.1、Q11.2、Q11.3、Q11.4、Q11.5用端子L32逐个短接，对应执行元件（电磁线圈、指示灯、警报器等） 21
得电，松开短接导线，对应指示灯或电磁阀应断电。
3、将端子100与Q6.4、Q6.5、Q6.7、Q7.0、Q7.1、Q7.2、Q7.3、Q7.4逐个短接，
称量仪表面板状态指示灯的RUN灯亮。
在以上的调试过程中，若出现不动作或动作元件不对应及熔断器烧坏的现象，应停下仔细检查线路直到故障完全排除后，方可进行其他点的调试。
（五）、PLC程序调试。
目的是保证程序的正确性，检测其能否满足生产工艺的各种要求。
将PLC主机的CPU连接至编程器或上位机上，在线监控程序的运行，按照现场各种情况对PLC的相应输入点进行强制，以此模拟现场的信号输入状况，观察输出状况（输出状态指示灯及相应的执行元件）是否符合生产工艺要求，否则应考虑对程序进行修改或优化。程序调试要细致严谨，特别是要弄清输入信号与强制点的一一对应关系。
（六）、现场线路测试。
目的是检查现场安装电气线路的正确性及合理性，为正常工作提供可靠的电气线路连接。
1、对照相关电气原理图及现场电气接线图，检查现场电路有无错接，短路
的状况。发现问题应及时解决，方可进行其他各项测试。
2、查看现场线路布线是否合理，有无可靠的固定和保护措施。
3、用摇表检测电动机的绝缘性，绝缘电阻不小于0.5兆，欧，否则应对电机
线圈进行干燥处理。
（七）、磁感应开关、碟阀开启位置调试。
目的是检查各秤及各料仓门是否准确开、关到位，碟阀开关是否灵活。
1、通气检查骨料仓门、秤斗阀门、储料斗阀门、手动按下和松开电磁阀，观察
门是否开关自如，磁性感应开关位置是否准确，到位时指示灯亮。
2、用内六角扳手调节定位螺杆，使碟阀开启应成 90度，关闭时微动开关应接
通。
（八）、系统电机运行调试。
目的是对电机接线及运转方向是否正确进行检验。
1、润滑泵：观察转向与标示箭头方向是否一致，否则换线调向。
2、将QF合上，其他断路器断开，按下电机启动按钮，观察接触器的动作是否正确，吸合是否稳定（特别是星——三角启动）。
3、 单台合上对应的断路器，按下电机启动按钮，观察电机运转方向是否正确，若方向不对应立刻停车调向。
4、 合上全部断路器，按下电机启动按钮，观察电机运转、声音是否正常。
（九）、电子秤的线性标定和参数设定。
目的是对称量仪表进行线性标定及参数正确设定确保称量的准确性。
1、在正常重量显示状态时，使用“选择”键选择
