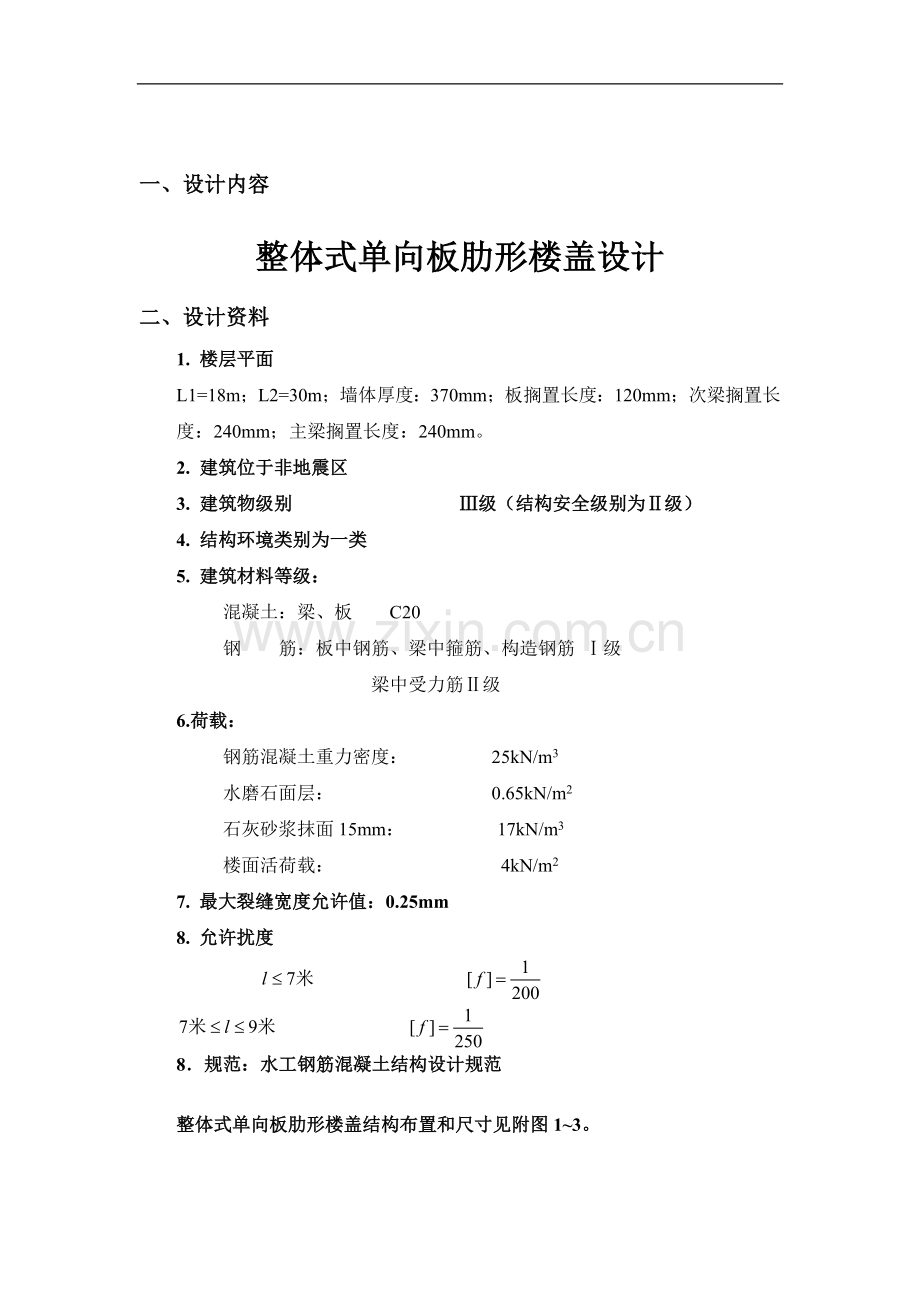

钢筋混凝土结构课程设计任务书.doc

一、设计内容
整体式单向板肋形楼盖设计
二、设计资料
1. 楼层平面
L1=18m；L2=30m；墙体厚度：370mm；板搁置长度：120mm；次梁搁置长度：240mm；主梁搁置长度：240mm。
2. 建筑位于非地震区
3. 建筑物级别 Ⅲ级（结构安全级别为Ⅱ级）
4. 结构环境类别为一类
5. 建筑材料等级：
混凝土：梁、板 C20
钢 筋：板中钢筋、梁中箍筋、构造钢筋 Ⅰ级
梁中受力筋Ⅱ级
6.荷载：
钢筋混凝土重力密度： 25kN/m3
水磨石面层： 0.65kN/m2
石灰砂浆抹面15mm： 17kN/m3
楼面活荷载： 4kN/m2
7. 最大裂缝宽度允许值：0.25mm
8. 允许扰度

8．规范：水工钢筋混凝土结构设计规范

整体式单向板肋形楼盖结构布置和尺寸见附图1~3。

三、完成的内容
1．计算书一份
内容包括：基本资料；楼板及主梁的计算。
要求：计算准确，书写端正，草图齐全大体成比例。
2．绘制施工详图二张（图框尺寸750×500mm，即1号图幅）
内容包括：楼板钢筋布置图一张；主梁钢筋布置图一张。（均包括钢筋表及简洁说明）。
要求：构造合理正确、线条清楚、尺寸齐全。要让施工人员看得懂，“斗得拢”。

图1 楼盖平面布置图

图2 结构平面布置及构件截面尺寸

图3 板的布置和计算尺寸
五、计算实例
（1）板的计算

1.荷载计算：
恒载标准值：
水磨石面层： =0.65kN/m2
80mm钢筋混凝土板： 0.080× 25kN/m3 = 2.0kN/m2
15mm石灰砂浆抹面： 0.015× 17kN/m3 =0.26kN/m2
Σ　　　　　　　　　　　　　 qGk=2.91 kN/m2
恒载设计值: qG=1.05× qGk =3.056 kN/m2
活荷载标准值： qQk =4kN/m2
活荷载设计值： qQ =1.2× qQk =4.8 kN/m2

荷载设计值： q=( qG + qQ )×1m =7.856 kN/m

2.计算跨度：
边跨：l1=min{l中-中，1.1×l净跨}
中跨：l2=min{l中-中，1.1×l净跨}

跨度计算示意图
计算简图如下：

3. 内力计算

4. 内力计算表格

5. 画出板的配筋图

（2）次梁的计算

1.荷载计算：
恒载标准值：
由板传来恒载： 2.91 kN/m2×2m =5.82 kN/m
次梁自重： 25kN/m3×0.2×(0.4-0.08) =1.6kN/m
次梁粉刷： 17kN/m3×0.015×(0.4-0.08) ×2=0.163kN/m
Σ　　　　　　　　　　　　 gk=7.583 kN/m
　 恒载设计值: g=1.05× gk =7.962 kN/m
活荷载标准值： qk=4kN/m2×2.0m=8 kN/m
活荷载设计值： q=1.2× qk =9.6 kN/m
2.计算跨度：
计算弯矩： 边跨：l1=min{l中-中，1.05×l净跨}
　 中跨：l2=min{l中-中，1.05×l净跨}
计算剪力： l= l净跨

3.计算简图：

4.内力计算：
承受均布荷载的等跨连续梁：

折算荷载：
次梁：

支座边缘处弯矩：

次梁跨中弯矩计算表（kN·m）
计算截面
1
B
2
C
3

次梁支座处剪力计算表（kN）
计算截面
A
BL
BR
CL
CR

4. 截面强度及配筋计算：
(1).次梁截面确定：

承受正弯矩的跨中截面应按照T形截面计算。
确定： bf’= mm
承受负弯矩的支座截面应按照矩形截面计算
(2).正截面强度及配筋计算：
计算截面
边跨中1
支座B
中间跨中
支座C
M(M’)(kN·m)

b或bf’(mm)

配筋（mm2）

实配面积（mm2）

(3).斜截面强度计算及配筋

A
BL
BR
CL
CR
V(kN)

实配箍筋（mm2）

（3）主梁的计算
1.荷载计算：
恒载标准值：
由次梁传来恒载： 7.583 kN/m×6 =45.498 kN
主梁自重： 25kN/m3×0.3×(0.65-0.08) ×2=8.55kN
主梁粉刷： 17kN/m3×0.015×(0.65-0.08) ×2×2=0.5814kN
Σ gk=54.629 kN
　 恒载设计值: g=1.05× gk =57.36 kN
活荷载标准值： qk=4×6.0m×2.0m=48 kN
活荷载设计值： q=1.2× qk =57.6 kN
2.计算跨度：
计算弯矩： 边跨：l1=min{l中-中，1.05×l净跨}
　 中跨：l2=min{l中-中，1.05×l净跨}
计算剪力： l= l净跨

3.计算简图：

4.内力计算：

承受均布荷载的等跨连续梁：

支座边缘处弯矩：

(1).各种荷载下的弯矩、剪力及最不利组合
表9-7
(2).弯矩及剪力包络图

4. 截面强度及配筋计算：
(1).主梁截面确定：

承受正弯矩的跨中截面应按照T形截面计算。
确定： bf’= mm
承受负弯矩的支座截面应按照矩形截面计算
(2).正截面强度及配筋计算：
计算截面
边跨中1
支座B
中间跨中
支座C
M(M’)(kN·m)

b或bf’(mm)

配筋（mm2）

实配面积（mm2）

(3).斜截面强度计算及配筋

A
BL
BR
CL
CR
V(kN)

实配箍筋（mm2）

实配弯筋（mm2）
