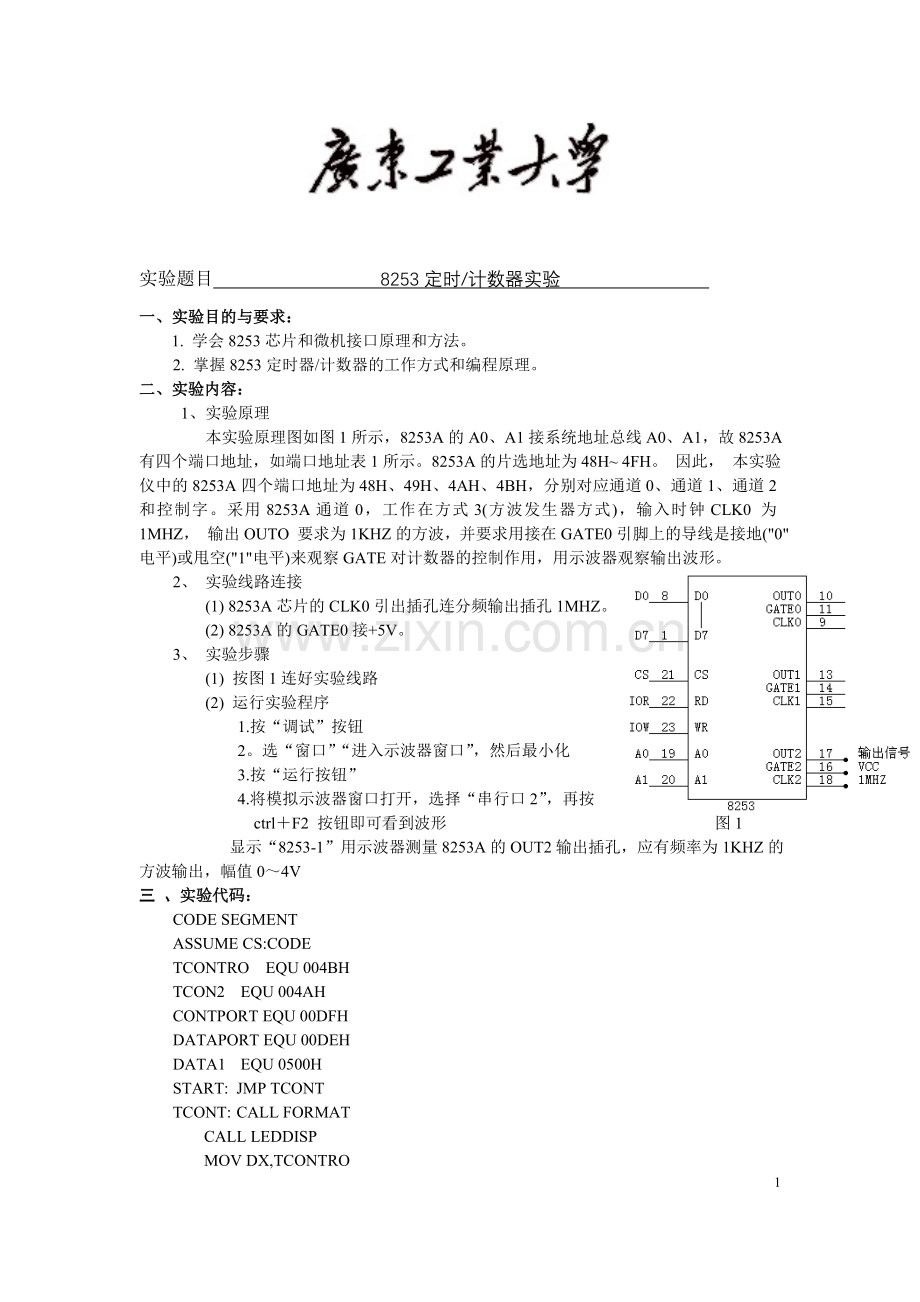

实验题目 8253定时/计数器实验 一、实验目的与要求： 1. 学会8253芯片和微机接口原理和方法。2. 掌握8253定时器/计数器的工作方式和编程原理。二、实验内容： 1、实验原理 本实验原理图如图1所示，8253A的A0、A1接系统地址总线A0、A1，故8253A 有四个端口地址，如端口地址表1所示。8253A的片选地址为48H 4FH。 因此， 本实验仪中的8253A四个端口地址为48H、49H、4AH、4BH，分别对应通道0、通道1、通道2和控制字。采用8253A通道0，工作在方式3(方波发生器方式)，输入时钟CLK0 为1MHZ， 输出OUTO 要求为1KHZ的方波，并要求用接在GATE0引脚上的导线是接地(0电平)或甩空(1电平)来观察GATE对计数器的控制作用，用示波器观察输出波形。2、 实验线路连接 (1) 8253A芯片的CLK0引出插孔连分频输出插孔1MHZ。 (2) 8253A的GATE0接+5V。3、 实验步骤 (1) 按图1连好实验线路 (2) 运行实验程序 1.按“调试”按钮 2。选“窗口”“进入示波器窗口”，然后最小化 3.按“运行按钮” 4.将模拟示波器窗口打开，选择“串行口2”，再按 ctrlF2 按钮即可看到波形 图1 显示“8253-1”用示波器测量8253A的OUT2输出插孔，应有频率为1KHZ的 方波输出，幅值04V三 、实验代码：CODE SEGMENTASSUME CS:CODETCONTRO EQU 004BHTCON2 EQU 004AHCONTPORT EQU 00DFHDATAPORT EQU 00DEHDATA1 EQU 0500HSTART:JMP TCONTTCONT:CALL FORMATCALL LEDDISPMOV DX,TCONTROMOV AL,0B6H ;要使用方式2，0B6H要改为0B4HOUT DX,ALMOV DX,TCON2MOV AL,00 ;输入频率（即时间常数）OUT DX,AL ;要修改频率，只需更改送给AL的值（注意先送低8位， MOV AL,10H ;后送高8位）OUT DX,AL HLTLEDDISP:MOV AL,90H ;显示数据方式命令字送8279控制字MOV DX,CONTPORT ;8279命令状态口OUT DX,ALMOV BYTE PTR DS:0600H,00 ;置显示位数初值为0LED1:CMP BYTE PTR DS:0600H,07H ;判断显示位数满8为否？JA LED2 ;满8位转子程序返回MOV BL,DS:0600H;未满8位从数据区取数MOV BH,0HMOV AL,CS:BX+DATA1MOV DX,DATAPORT;8279数据口OUT DX,ALADD BYTE PTR DS:0600H,01H;显示位数加1JNZ LED1LED2:RET;子程序返回FORMAT: MOV BX,0 ;显示8253-1MOV WORD PTR DS:BX+0500H,4006HADD BX,2MOV WORD PTR DS:BX+0500H,4040HADD BX,2MOV WORD PTR DS:BX+0500H,6D4FHADD BX,2MOV WORD PTR DS:BX+0500H,7F5BHRETCODE ENDSEND START四、思考题 若改用方式2，并改变时间常数，如何编写程序。答：，若使用方式2，根据8253控制字原理，控制字必须设置为B4H，相应的修改在代码中在上述代码中，修改时间常数的方法也在程序中注明。 实验题目 8255并行接口实验 一、实验目的与要求1. 掌握8255A和微机接口方法。2. 掌握8255A的工作方式和编程原理二、实验内容1、实验原理如实验原理图1所示，PC口8位接8个开关K1 K8，PB口8位接8个发光二极管，从PC口读入8位开关量送PB口显示。拨动K1 K8，PB口上接的8个发光二极管L1 L8对应显示K1 K8的状态。2、实验线路连接（1）8255A芯片PC0 PC7插孔依次接K1 K8。（2）8255A芯片PB0PB7插孔依次接L1 L8。（3）8255A的CS插孔接译码输出070H07FH插孔。3. 实验主要仪器设备和材料 PC机、DVCC-8086JH实验系统及连接导线4、实验步骤 (1) 按图1连好线路。 (2) 运行实验程序。1。按“调试”按钮 2按“运行”按钮 在DVCC8086JH数码管上显示“8255-1”，同时拨动K1K8,L1L8会跟着亮灭三、实验程序CODE SEGMENTASSUME CS:CODEIOCONPT EQU 0073HIOCPTEQU 0072HIOBPTEQU 0071HCONTPORT EQU 00DFHDATAPORT EQU 00DEHDATA1 EQU 0500HSTART:JMP IOLEDIOLED:CALL FORMATCALL LEDDISPMOV AL,89H MOV DX,IOCONPTOUT DX,ALNOP NOPNOPIOLED1: MOV DX,IOCPT IN AL,DXMOV DX,IOBPT OUT DX,ALMOV CX,0FFFFHDELAY:LOOP DELAYJMP IOLED1LEDDISP:MOV AL,90H MOV DX,CONTPORTOUT DX,ALMOV BYTE PTR DS:0600H,00LED1:CMP BYTE PTR DS:0600H,07HJA LED2MOV BL,DS:0600HMOV BH,0HMOV AL,CS:BX+DATA1MOV DX,DATAPORTOUT DX,ALADD BYTE PTR DS:0600H,01HJNZ LED1LED2:RETFORMAT: MOV BX,0 MOV WORD PTR DS:BX+0500H,4006HADD BX,2MOV WORD PTR DS:BX+0500H,4040HADD BX,2MOV WORD PTR DS:BX+0500H,6D6DHADD BX,2MOV WORD PTR DS:BX+0500H,7F5BHRETCODE ENDSEND START四、思考题 试将B口与C口的功能对调（连线对调），如何编写程序答： 把IOLED段的89H改为82H，把IOLED1段中的IOCPT和IOBPT对换。82H（1000 0010）表示用B口输入，C口输出，均使用方式0.IOCPT和IOBPT分别对应B、C口的地址。程序代码如下：CODE SEGMENTASSUME CS:CODETCONTRO EQU 004BHTCON2 EQU 004AHCONTPORT EQU 00DFHDATAPORT EQU 00DEHDATA1 EQU 0500HSTART:JMP TCONTTCONT:CALL FORMAT CALL LEDDISP MOV DX,TCONTRO ;将控制口地址给 MOV AL,10110101B ;选通道二，先写低字节，后高字节,方式2，数字控制用BCD码 OUT DX,AL;写控制字 MOV DX,TCON2;计数器二的地址给 MOV AX,10D;计数初值为10（十进制） OUT DX,AL;写低字节 MOV AL,AH OUT DX,AL;写高字节 HLT ;停机LEDDISP:MOV AL,90HMOV DX,CONTPORTOUT DX,ALMOV BYTE PTR DS:0600H,00LED1:CMP BYTE PTR DS:0600H,07HJA LED2MOV BL,DS:0600HMOV BH,0HMOV AL,CS:BX+DATA1MOV DX,DATAPORTOUT DX,ALADD BYTE PTR DS:0600H,01HJNZ LED1LED2:RETFORMAT: MOV BX,0MOV WORD PTR DS:BX+0500H,4006HADD BX,2MOV WORD PTR DS:BX+0500H,4040HADD BX,2MOV WORD PTR DS:BX+0500H,6D4FHADD BX,2MOV WORD PTR DS:BX+0500H,7F5BHRETCODE ENDSEND START按实验要求，修改后的实验程序如上。在思考题实验中，用了方式二控制计数端口二，计数初值设为10，即当用CLK(1MHz）进行计数时，每次当计完十个时钟周期，OUT输入端就由高电平变为低电平，就是先有十个周期的高电平，接着低电平出现的只有一个时钟周期，比较短；实现将1MHz的CLK转化为1KHz的信号；实验题目 数字式时钟（电子钟） 一、实验目的与要求1. 学习8253编程定时/计数器的工作方式2. 掌握终端控制器8259A与微处理机接口的原理和方法3. 掌握中断控制器8259A的综合应用编程二、实验内容和要求1. 实验原理用8253和8259实现数码管显示时钟。利用8253的定时器功能。8253有三个端口地址为48H，49H，4AH，本实验采用8253的通道2，工作在方式3（方波发生器方式）输入CLK2为1MHZ。先给8253的初始值0C350H，循环计数。即一次记数完后，自动装入初始值。输出OUT2作为8259的输入脉冲。8259有两个口地址，本实验为20H和21，其中用来写ICW1，21H用来写ICW2、ICW4，本实验中8259为单片，边沿触发，采用3号中断源，即IR3和8253输出口OUT2相连，每过1/20秒接收到一个中断，向8259发出中断请求信号，如果电平信号不符合要求，则自动转到7号中断，显示ERR，CPU响应后，在中断处理程序中，对终端次数进行记数，记满20次，把时间缓冲区中的时间加1，并将其输入到显示缓冲区，以便显示器显示更新后的时间。记数初值的计算：1/1000000*X=1/20X=50000D0C350H(用1MHZ信号产生1/20秒方波).2. 实验线路连接（1）8253A芯片的CLK2引出插孔连分频输出插孔IMHZ（2）8253A的GATE2接+5V（3）8259A的IR3插孔和8253A的OUT2插孔相连 图13. 实验主要仪器设备和材料PC机、DVCC-8086JH实验系统及连接导线4. 实验步骤1、 按图1连好线路2、 打开DVCC86H目录下的CLOCK子目录中的Eclock.asm3、 运行实验程序：按“调试”按钮 按“运行”按钮在DVCC-8086JH数码管上显示器“00-00-00”，然后开始计时三、实验程序CODE SEGMENTASSUME CS:CODEINTPORT1 EQU 0020HINTPORT2 EQU 0021HINTQ3 EQU INTREEUP3INTQ7 EQU INTREEUP7CONTPORT EQU 00DFHDATAPORT EQU 00DEHDATA0 EQU 0580HDATA1 EQU 0500HDATA2 EQU 0508HDATA3 EQU 0518HDATA4 EQU 0520H ORG 1800HSTART:JMP Tint1Tint1:CALL FORMATCLDMOV DI,DATA0MOV CX,08HXOR AX,AXREP STOSWMOV SI,DATA3CALL LEDDISPMOV AX,0HMOV DS,AXCALL WRINTVERMOV AL,13H;写初始化命令字ICW1为13HMOV DX,INTPORT1OUT DX,ALMOV AL,08H;写初始化命令字ICW2为08HMOV DX,INTPORT2OUT DX,ALMOV AL,09H;写初始化命令字ICW4为09HOUT DX,ALMOV AL,0F7H ;写操作控制字OCW1为F7H，即IR3开放，其他IR屏蔽OUT DX,ALMOV BYTE PTR DS:0601H,01HSTIWATING: JMP WATINGWRINTVER:MOV AX,0H MOV ES,AX MOV DI,002CH ;使用3号中断源 中断矢量地址为2CH2FH LEA AX,INTQ3 STOSW MOV AX,CS STOSW MOV DI,003CH LEA AX,INTQ7 STOSW MOV AX,CS STOSW RETINTREEUP3:CLI MOV AL,DS:0601H CALL CONVERS MOV SI,DATA0 CALL LEDDISPD MOV AL,20H;写操作命令字OCW2为20H，选择中断结束方式 MOV DX,INTPORT1 OUT DX,AL ADD BYTE PTR DS:0601H,01H CMP BYTE PTR DS:0601H,06H JNA INTRE1 MOV SI,DATA4 CALL LEDDISPINTRE3: JMP INTRE3CONVERS:MOV BH,0HAND AL,0FHMOV BL,ALMOV AL,CS:BX+DATA2MOV BX,DATA0MOV DS:BX,ALRETINTRE1: MOV AL,20H MOV DX,INTPORT1 OUT DX,AL STI IRETINTREEUP7: CLI MOV SI,DATA1 CALL LEDDISP MOV AL,20H MOV DX,INTPORT1 OUT DX,AL IRETLEDDISP:MOV AL,90HMOV DX,CONTPORTOUT DX,ALMOV BYTE PTR DS:0600H,00LED1:CMP BYTE PTR DS:0600H,07HJA LED2MOV BL,DS:0600HMOV BH,0HMOV AL,CS:BX+SIMOV DX,DATAPORTOUT DX,ALADD BYTE PTR DS:0600H,01HJNZ LED1LED2:RETLEDDISPD:MOV AL,90HMOV DX,CONTPORTOUT DX,ALMOV BYTE PTR DS:0600H,00LEDD1: CMP BYTE PTR DS:0600H,07HJA LEDD2MOV BL,DS:0600HMOV BH,0HMOV AL,DS:BX+SIMOV DX,DATAPORTOUT DX,ALADD BYTE PTR DS:0600H,01HJNZ LEDD1LEDD2: RETFORMAT: MOV BX,0MOV WORD PTR DS:BX+0500H,5050HADD BX,2MOV WORD PTR DS:BX+0500H,0079HADD BX,2MOV WORD PTR DS:BX+0500H,0000HADD BX,2MOV WORD PTR DS:BX+0500H,0000HADD BX,2MOV WORD PTR DS:BX+0500H,063FHADD BX,2MOV WORD PTR DS:BX+0500H,4F5BHADD BX,2MOV WORD PTR DS:BX+0500H,6D66HADD BX,2MOV WORD PTR DS:BX+0500H,077DHADD BX,2MOV WORD PTR DS:BX+0500H,6F7FHADD BX,2MOV WORD PTR DS:BX+0500H,7C77HADD BX,2MOV WORD PTR DS:BX+0500H,5E39HADD BX,2MOV WORD PTR DS:BX+0500H,7179HADD BX,2MOV WORD PTR DS:BX+0500H,4006HADD BX,2MOV WORD PTR DS:BX+0500H,4040HADD BX,2MOV WORD PTR DS:BX+0500H,6D6FHADD BX,2MOV WORD PTR DS:BX+0500H,7F5BHADD BX,2MOV WORD PTR DS:BX+0500H,3F5EHADD BX,2MOV WORD PTR DS:BX+0500H,5C3FHADD BX,2MOV WORD PTR DS:BX+0500H,6D6FHADD BX,2MOV WORD PTR DS:BX+0500H,7F5BHRETCODE ENDSEND START四、思考题 查看程序中的SI寄存器是如何传递要显示的数据的。答：将原程序中WRINTVER子程序中的 MOV DI,002CH ;使用3号中断源 中断矢量地址为2CH2FH改为 MOV DI,0028H ;使用2号中断源 中断矢量地址为28H2BH并将Tint1:子程序中的MOV AL,0F7H ;写操作控制字OCW1为F7H，即IR3开放，其他IR屏蔽改为 MOV AL,0FBH ;写操作控制字OCW1为FBH，即IR2开放，其他IR屏蔽。此外，在MOV SI,DATA4中将时间显示缓冲区的起始地址发给SI，然后调用显示子程序，从而显示出时间。再将时间变化，再显示。五、实验体会通过这次实验，使我进一步对中断的使用有了更深一层的了解，对芯片的端口选择、控制字的确定和写入有了进一步的了解，对SI寄存器传递显示的数据和数码管的使用有了初步的映象，我更加了解8253、8259芯片原理的应用。经过编写程序成功运行后实现了数字时钟，实验之初，出现的问题还比较多。主要是因为预习的时候对实验原理还不是理解的很透彻，但通过后来自己的多次实践还有老师的帮助下，最终还是完成了任务。这些遇到的问题也让我意识到预习实验时，要认真思考。此次实验，同时让我进一步理解了计算机和各种外设通讯的很多原理和技术。自己的动手能力也明显增强了，通过实验，更进一步理解了课本的知识。实验题目 D/A（数/模）转换实验 一、实验目的与要求熟悉DAC0832数模转换器的特性和接口方法，掌握D/A 输出程序的设计和调试方法。二、实验内容1、实验原理实验原理如图 1所示，由于DAC0832有数据锁存器、选片、读、写控制信号线，故可与 8088CPU 总线直接接口。图中是只有一路模拟量输出， 且为单极型电压输出。DAC0832工作于单缓冲方式，它的ILE接+5V，/CS和/XFER相接后作为0832芯片的片选0832CS。这样， 对DAC0832执行一次写操作就把一个数据直接写入DAC寄存器、模拟量输出随之而变化。 2、 实验线路的连接 将0832片选信号0832CS插孔和译码输出070H07FH插孔相连。3、 实验软件编程提示 显示方波本实验要求在AOUT端输出方波信号，方波信号的周期由延时时间常数确定。 根据Vout =VREF（输入数字量的十进制数）/256，当数字量的十进制数为256（FFH）时，由于VREF =5V，Vout = +5V。当数字量的十进制数为0(00H) 时， 由于VREF = 5V，Vout = 0V。因此，只要将上述数字量写入DAC0832端口地址时，模拟电压就从AOUT 端输出 。显示锯齿波本实验在AOUT端输出锯齿波。根据VouT=-(VERFEX(输入数字量的十进制）/256即可知道，只要将数字量0-256（00H-FFH）从0开始逐渐加1递增直至256为止，不断循环，在AOUT端会输出连续不断的锯齿波。4、 实验主要一起设备和材料 PC机，DVCC-8086JH实验系统及连接导线5、实验步骤 (1) 根据原理图正确连接好实验线路 (2) 正确理解实验原理(3) 运行实验程序：1.按“调试”按钮 2.选“窗口”下拉菜单里的“进入示波器窗口”然后将其最小化 3.按“运行”按钮 4.将模拟示波器窗口打开，选择“串行口2”，再按“CtrlF2”即 可看到波形在DVCC-8086JH数码管上显示“0832-1（0832-2）”，用真示波器测量DAC0832下AOUT插孔，应有方波（锯齿波）输出三、 实验代码（方波代码）CODE SEGMENTASSUME CS:CODEDAPORTEQU 0070HCONTPORT EQU 00DFHDATAPORT EQU 00DEHDATAEQU 0500HSTART:JMP DACONTORLDACONTORL:CALL FORMATCALL LEDDISPMOV DX,DAPORTMOV AL,00HDACON1: OUT DX,ALMOV CX,0400HDACON2: LOOP DACON2NOT ALJMP DACON1LEDDISP:MOV AL,90HMOV DX,CONTPORTOUT DX,ALMOV BYTE PTR DS:0600H,00LED1:CMP BYTE PTR DS:0600H,07HJA LED2MOV BL,DS:0600HMOV BH,0HMOV AL,CS:BX+DATAMOV DX,DATAPORTOUT DX,ALADD BYTE PTR DS:0600H,01HJNZ LED1LED2:RETFORMAT: MOV BX,0MOV WORD PTR DS:BX+0500H,4006HADD BX,2MOV WORD PTR DS:BX+0500H,4040HADD BX,2MOV WORD PTR DS:BX+0500H,4F5BHADD BX,2MOV WORD PTR DS:BX+0500H,3F7FHADD BX,2RETCODE ENDSEND START（锯齿波代码）CODE SEGMENTASSUME CS:CODEDAPORTEQU 0070HCONTPORT EQU 00DFHDATAPORT EQU 00DEHDATAEQU 0500HSTART:JMP DACONTORLDACONTORL:CALL FORMATCALL LEDDISPMOV DX,DAPORTMOV AL,00HDACON1: OUT DX,ALINC ALMOV CX,08HDACON2: LOOP DACON2JMP DACON1 LEDDISP:MOV AL,90HMOV DX,CONTPORTOUT DX,ALMOV BYTE PTR DS:0600H,00LED1:CMP BYTE PTR DS:0600H,07HJA LED2MOV BL,DS:0600HMOV BH,0HMOV AL,CS:BX+DATAMOV DX,DATAPORTOUT DX,ALADD BYTE PTR DS:0600H,01HJNZ LED1LED2:RETFORMAT: MOV BX,0MOV WORD PTR DS:BX+0500H,405BHADD BX,2MOV WORD PTR DS:BX+0500H,4040HADD BX,2MOV WORD PTR DS:BX+0500H,4F5BHADD BX,2MOV WORD PTR DS:BX+0500H,3F7FHRETCODE ENDSEND START四思考题编写一个三角波的程序，并对程序写注释。其中三角波的最高点为0FFH，最低点为00H，步长为1（即每次加1）答：CODE SEGMENTASSUME CS:CODEDAPORTEQU 0070HCONTPORT EQU 00DFHDATAPORT EQU 00DEHDATAEQU 0500HSTART:JMP DACONTORLDACONTORL:CALL FORMATCALL LEDDISPMOV DX,DAPORT ;将DAC0832的地址给DXMOV AL,00H ;设置转换的数字量为最小，转换后的电平为0VDACON1: OUT DX,AL ;启动数模转换INC AL ;将输入的数字量加一，输出的电平增加256分之一MOV CX,08H ;设置循环重复次数DACON2: LOOP DACON2 ;循环延时CMP AL,FFH ;比较AL和FFHJL DACON3 ;当AL的值为FFH（最大）时，转移指令JMP DACON1 ;循环加一转换输出，当增加到FFH时加一自动归零DACON3:OUT DX,AL ;启动转换DEC AL ;AL值减一，输出的电平减少256分之一JMP DACON3 ;循环减一转换输入对应模拟量CMP AL 00H ;比较AL和00HJL DACON1 ;当AL减少到00H时，表示已经输出一个三角波，循环LEDDISP:MOV AL,90HMOV DX,CONTPORTOUT DX,ALMOV BYTE PTR DS:0600H,00LED1:CMP BYTE PTR DS:0600H,07HJA LED2MOV BL,DS:0600HMOV BH,0HMOV AL,CS:BX+DATAMOV DX,DATAPORTOUT DX,ALADD BYTE PTR DS:0600H,01HJNZ LED1LED2:RETFORMAT: MOV BX,0MOV WORD PTR DS:BX+0500H,405BHADD BX,2MOV WORD PTR DS:BX+0500H,4040HADD BX,2MOV WORD PTR DS:BX+0500H,4F5BHADD BX,2MOV WORD PTR DS:BX+0500H,3F7FHRETCODE ENDSEND START改变延时即MOV CX,08H改变MOV后面的数字量。改变步长即将INC AL和DEC AL的步骤重复多几次即可；当改变了延时或是步长，很表示的三角波形状也就是底长会相应变化，高度不变。_ 实验题目 A/D（模/数）转换实验 一、实验目的与要求加深理解逐次逼近法模数转换器的特征和工作原理，掌握ADC0809的接口方法以及A/D输入程序的设计和调试方法。二、 实验内容1 、实验原理 本实验采用 ADC0809 做 A/D 转换实验。ADC0809 是一种8路模拟输入、8位数字输出的逐次逼近法A/D器件，转换时间约100us，转换精度为1/512，适用于多路数据采集系统。ADC0809片内有三态输出的数据锁存器，故可以与8088微机总线直接接口。图中ADC0809的CLK信号接CLK=2.385MHZ，基准电压Vref(+)接Vcc。一般在实际应用系统中应该接精确+5V，以提高转换精度，ADC0809片选信号0809CS和/IOW、/IOR经逻辑组合后，去控制ADC0809的ALE、START、ENABLE信号。ADC0809的转换结束信号EOC未接， 如果以中断方式实现数据采集，需将EOC信号线接至中断控制器8259的中断源输入通道。本实验以延时方式等待A/D转换结束，ADC0809的通道号选择线ADDA、ADDB、ADDC 接系统数据线的低3位，因此ADC0809的8个通道值地址分别为00H、01H、02H、03H、04H、05H 、 06H、07H。 启动本A/D转换只需如下三条命令： MOV DX，ADPORT；ADPORT为ADC0809端口地址。 MOV AL，DATA ；DATA为通道值。 MOV DX， AL ； 通道值送端口。 读取A/D转换结果用下面二条指令： MOV DX，ADPORT IN AL，DX2、实验线路的连接 在原理图中，粗黑线是学生需要连接的线， 粗黑线两端是需连接的信号名称。 (1)IN0插孔连W1的输出V1插孔。 (2)0809CS连译码输出060H06FH插孔。4、实验方法、步骤及结果测试 1.正确连接好实验线路 2.理解实验原理 3.打开原程序，仔细阅读，弄懂实验程序 4.运行实验程序：1）按“调试”按钮 2）按“运行”按钮在DVCC-8086JH实验箱上应显示“0809-XX” 5.调节电位器W1，以改变模拟电压值，显示器上会不断显示新的A/D转换结果。用ADC0809做A/D转换，其模拟量与数字量对应关系的典型值为+5VFFH，2.5V80H，0V00H。三、实验程序CODE SEGMENTASSUME CS:CODEADPORTEQU 0060HCONTPORT EQU 00DFHDATAPORT EQU 00DEHSTART:JMP ADCONTORLDATA1EQU 0580HDATA2EQU 0500HADCONTORL:CALL FORMATMOV AX,0HMOV DS,AXMOV BX,DATA1MOV DS:BX,ALADD BX,01HMOV DS:BX,ALADD BX,01HMOV AL,40HMOV DS:BX,ALADD BX,01HMOV AL,
