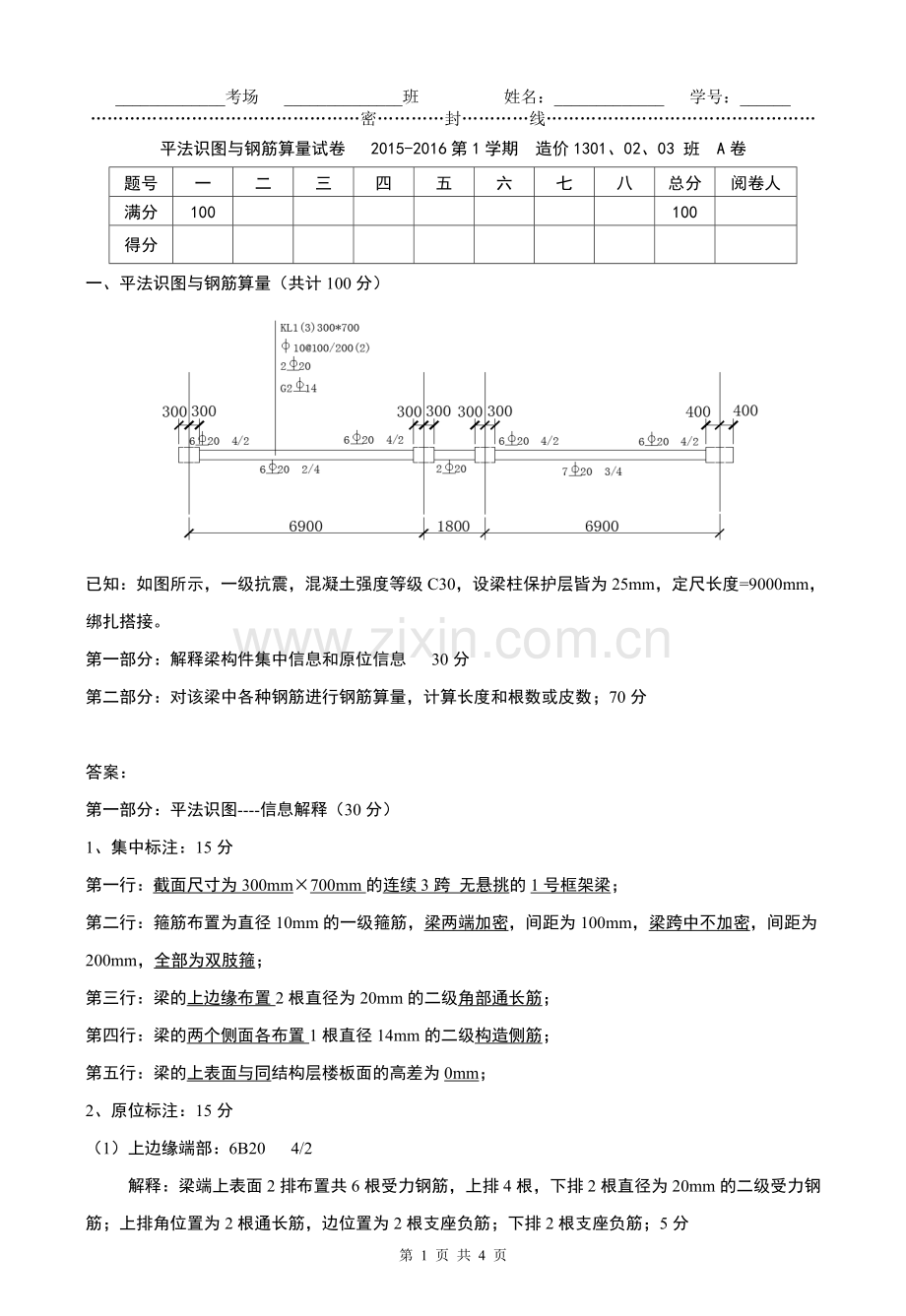

平法识图与钢筋算量试卷 2015-2016第1学期 造价1301、02、03 班 A卷
题号
一
二
三
四
五
六
七
八
总分
阅卷人
满分
100
100
得分
一、平法识图与钢筋算量(共计100分)
已知:如图所示,一级抗震,混凝土强度等级C30,设梁柱保护层皆为25mm,定尺长度=9000mm,绑扎搭接。
第一部分:解释梁构件集中信息和原位信息 30分
第二部分:对该梁中各种钢筋进行钢筋算量,计算长度和根数或皮数;70分
答案:
第一部分:平法识图----信息解释(30分)
1、集中标注:15分
第一行:截面尺寸为300mm×700mm的连续3跨 无悬挑的1号框架梁;
第二行:箍筋布置为直径10mm的一级箍筋,梁两端加密,间距为100mm,梁跨中不加密,间距为200mm,全部为双肢箍;
第三行:梁的上边缘布置2根直径为20mm的二级角部通长筋;
第四行:梁的两个侧面各布置1根直径14mm的二级构造侧筋;
第五行:梁的上表面与同结构层楼板面的高差为0mm;
2、原位标注:15分
(1)上边缘端部:6B20 4/2
解释:梁端上表面2排布置共6根受力钢筋,上排4根,下排2根直径为20mm的二级受力钢筋;上排角位置为2根通长筋,边位置为2根支座负筋;下排2根支座负筋;5分
(2)下边缘跨中:
第一跨跨中6B20 2/4:第一跨梁跨中下边缘两排共布置6根直径20mm的二级通长钢筋,上排2根,下排4根;4分
第二跨跨中2B20 :第二跨梁跨中下边缘共布置2根直径20mm的二级通长钢筋;2分
第三跨跨中7B20 3/4:第三跨梁跨中下边缘两排共布置7根直径20mm的二级通长钢筋,上排3根,下排4根;4分
第二部分:钢筋算量(共计70分)
1、上边缘通长筋 20分
2B20:单根长度=净长(搭接llE)+左锚固长度+右锚固长度 2分
净长=6900+1800+6900-300-400=14900mm 1分
14900mm>定尺长度9000mm,搭接一次; 2分
搭接长度llE=laE*A3 1分
锚固长度laE=labE×A1××A2 1分
已知条件C30、一级E、二级钢筋,查表可得:
labE=33d=33*20=660mm;A1=1.0;A2=1.15;A3=1.4 5分
所以:laE=660*1.0*1.15=759mm; 1分
推出llE=759*1.4=1063mm 1分
锚固方式判定:梁laE=759mm同支座(柱)hc-c比较,
左端柱hc-c=600-25=575mm〈laE=759mm,
弯锚=hc-c+15d=575+15*20=875mm 5分
右端柱hc-c=800-25=775mm〉laE=759mm,
直锚=max(laE,0.5hc+5d)=759mm 5分
因而:单根长度=14900+1063+875+759=17597mm 1分
2、上边缘支座负筋 15分
端支座:最左端支座:4B20 2/2; 2分
第一排2根,单根长度=1/3ln+左锚固长度=1/3*6900+875=3175mm 2分
第二排2根,单根长度=1/4ln+左锚固长度=1/4*6900+875=2600mm 2分
最右端支座:4B20 2/2; 2分
第一排2根,单根长度=1/3ln+左锚固长度=1/3*6900+759=3059mm 1分
第二排2根,单根长度=1/4ln+左锚固长度=1/4*6900+759=2484mm 1分
中间支座:本题中第二跨为小跨度梁,支座负筋连通 2分
4B20 2/2 1分
第一排2根,单根长度=1/3*6900*2+300+1800+300=7000mm 1分
第二排2根,单根长度=1/4*6900*2+300+1800+300=5850mm 1分
3、梁侧钢筋 5分
G2B14:单根长度=净长(搭接15d)+锚固15d*2 2分
由梁上边缘通长筋可知,净长=14900mm,超过定尺长度9000mm,搭接一次,搭接长度=15d=15*14=210mm,锚固长度=15d=15*14=210mm 2分
所以,单根长度=14900+210+210*2=15530mm 1分
4、梁下边缘钢筋 10分
下边缘角部通长筋2B20 1分
单根长度同上边缘通长筋=17597mm 1分
其余下边缘钢筋,单跨算
第一跨:4B20 2/2 2分
单根长度=本跨净长+端锚固长度*2=6900-300-300+875*2=8050mm; 2分
第三跨:5B20 3/2 2分
单根长度=本跨净长+左锚固长度+右锚固长度
=6900-300-400+875+759=7934mm 2分
5、箍筋 20分
箍筋单皮外皮尺寸=周长-8c+2*1.9d+2*max(10d,75)
=2(300+700)-8*25+2*1.9*20+2*max(10*20,75)
=2000-200+76+400=2276mm 2分
箍筋加密区段:第一跨==两端支座负筋净长范围;
第二跨==第二跨净长,原因是小跨度梁
第三跨==第三跨两端支座负筋净长范围;
其余区段皆为非加密区段 8分
箍筋皮数: 2分
第一跨左端皮数=[(6900-600)/3-50]/100+1=21皮
第一跨右端皮数=21皮;第三跨左端=第三跨右端皮数=21皮; 2分
-1 2分
第一跨跨中皮数=(6900-600)/3/200-1=9皮
第三跨跨中皮数=9皮; 2分
第二跨全跨加密=[(1800-600)-50*2]/100+1=12皮;
共计箍筋皮数=21*4+9*2+12=114皮 2分
