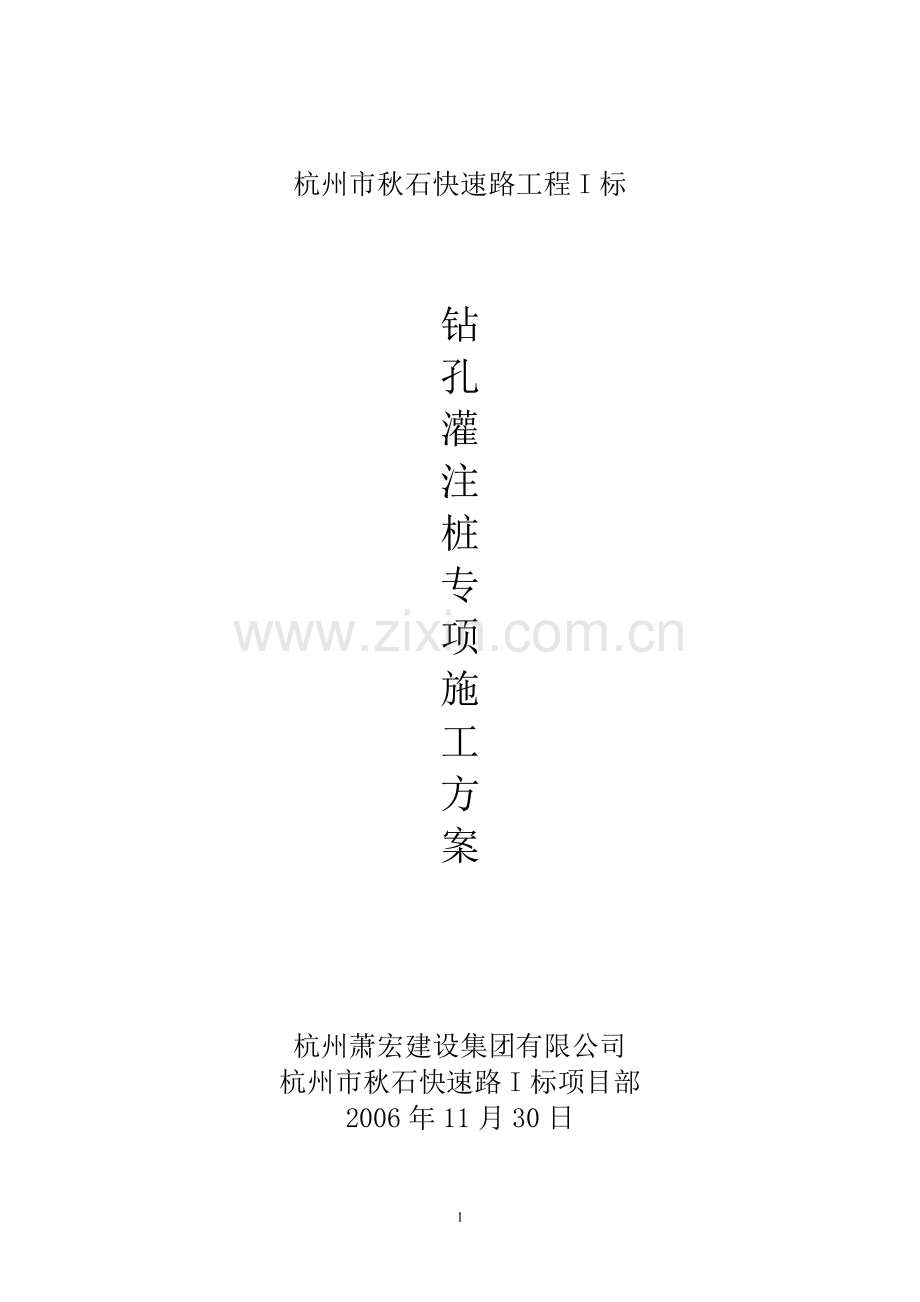

杭州市秋石快速路工程I标

钻
孔
灌
注
桩
专
项
施
工
方
案

杭州萧宏建设集团有限公司
杭州市秋石快速路I标项目部
2006年11月30日

11

一、工程概况
杭州市秋石快速路（石德立交～杭玻路）工程1标施工桩号范围：K11+500.590～K12+059.531，共6联19跨的预应力钢筋砼连续箱梁，桥梁基础设钻孔灌注桩基础，主墩每只承台下布设6-9根Φ1200mm钻孔灌注桩，每只边墩下布设2根钻孔灌注桩，本标段共计Φ1200mm钻孔灌注桩136根。
二、场地条件
1、交通条件
标段范围，现状石桥路路面总宽度约56m，为城市主干道，路面采用沥青混凝土路面，路况一般，现状横断面形式如下：
该范围基本没有相交道路，存在一定数量的支路。道路沿线主要有花都花卉市场、农科院、畜牧研究所等单位。该段道路范围内设农科院北（道路桩号11+680）公交停靠站一组，停靠公交车辆有K201、302、528、304、335、K618、K228等车次。现状石桥路交通流量比较大，且重型车辆较多。
2、场地地质
根据杭州市勘测设计研究院提供的“秋石快速路工程岩土工程勘测报告”，地质大致可分为九大层，18个亚层，自上而下有：①人工填土、②-1亚粘土、②-2亚粘土、④-1淤泥质亚粘土、④-2层淤泥质亚粘土、⑦-1层粘土、⑦-2层粘土、⑦-2-1层粘土、⑩-1全风化泥质粉砂岩、⑩-2强风化泥质粉砂岩、⑩-3弱风化泥质粉砂岩。⑿a-1全风化蚀变安山玢岩、⑿a -2强风化蚀变安山玢岩、⑿a -3弱风化蚀变安山玢岩、⑿c-1全风化安山玢岩、⑿c-2强风化安山玢岩、⑿c-3弱风化安山玢岩。
本工程桩基承力层选择弱风化基岩，设计规定进入弱风化泥质粉砂岩深度为2D（钻孔桩直径），进入弱风化蚀变安山玢岩或弱风化安山玢岩深度为1D。
三、钻孔灌注桩施工
1、主要设备选型
拟投入GPS-15型正循环钻机7台；
在钻进过程中，由于设计规定必须嵌岩，而本标段承力层以安山玢岩为主，岩石强度较高，对钻头型式及质量要求较高，而钻进速度与钻头形式及质量有关系密切，我方将通过改变钻头坡度、钨钢齿位等方法，特制相应的钻头，提高钻孔速度。吊放钢筋笼采用25T汽车吊，导管采用￠250cm丝扣接头型导管，单节长度为2.5～3M。
2、泥浆池设置
泥浆池采用砖砌，下层基础墙厚37cm，一层墙身墙厚24cm，四周设加强肋以确保泥浆池的稳定及安全，泥浆池设于两墩之间，间隔布置，长宽高尺寸为8×5×1m（池内净尺寸），沿长边中间隔成二室，隔墙高0.7m。
3、主要材料
混凝土采用商品砼，强度C25；
钢筋采用Ⅱ级螺纹钢及Ⅰ级圆钢，钢筋直径纵向钢筋为Φ22，加强筋Φ25，保护层定位筋Φ12，外螺旋筋Φ8；
声测管采用Φ50钢管。
4、钻孔桩施工工艺流程
钻孔桩施工工艺流程框图

施工方案报监理审批

桩位放样

N

埋置护筒

商品砼准备

自检或工程师检验

钻孔、清孔

N

终孔检查：孔深、孔径、沉淀厚度

备钢筋

取样试验
N
退货

钢筋笼

N
自检成型尺寸

工程师检验

下钢筋笼、导管

二次清孔

再检查沉淀厚

灌注水下砼

试块制作

钻孔桩质量自检并报工程师审批

进入下一道工序

5、钻孔桩施工准备工作
（1）、场地准备:清除地面杂物、平整场地，保持场内畅通，并做好场地排水措施。
（2）、定位放样：根据试桩平面位置用全站仪定出桩位，并请工程师验收批复。
（3）、护筒埋设：护筒采用钢护筒，板厚5mm，钢护筒长不于1.5m，采用人工开挖埋设，开挖尺寸比护筒外径大40CM，周边采用粘土回填，有利于防止上口坍方、并保持孔内水头压力。
（4）、钻机定位：护筒埋设完毕，经检验符合要求后，将钻机移到桩位上，钻机基础定位稳固，中心要对准，钻杆保持垂直，转盘调到水平状态，全部校正结束后，中心偏差控制在20mm以内，并经质检人员及工程师验收合格后方可。
（5）、钻机定位结束后，连接3PN泵，并在护筒内排放泥浆，接通电源，经检查无误后，方可开钻。
6、钻孔
当准备工作结束后，开动钻机慢慢放入钻杆开始切削土体，将根据地质情况，采用粘土或黄泥人工造浆，钻孔时，严格依据不同地层按规范控制泥浆比重。开始钻进时控制进度，在护筒底口处低档慢速钻进，使其有坚固泥皮护壁；在粘性土中钻进，用中速大泵量稀泥浆钻进；在沙土或软土中钻进用低档慢速，稠泥浆钻进，以防坍孔；进岩层施工采用牙轮钻头，低档慢速，稠泥浆钻进以防坍孔。在钻进过程中，注意检查钻杆是否垂直，钻机转盘是否水平，并及时校正。
7、第一次清孔
当钻孔至设计标高，经工程师验收（测孔深、放探孔器等）合格后即已成孔，开始进行第一次清孔。在终孔时停止钻具回转，将钻头提离孔底50～80mm，维持冲洗液循环，并向孔中注入新鲜泥浆，令钻头在原地空转，直至达到清孔要求为止。
8、钢筋笼、超声波检测管制作、吊放及安放导管
（1）、钢筋笼、检测管制作及焊接：
1）、超声波检测管制作，根据每节钢筋笼的长度，下料无缝钢管，然后在接头处加套一节10～15cm长的外套钢管，并焊接密封，最后将长段无缝钢管按设计位置与成型的钢筋笼焊接成整体。
2）、钢筋笼现场制作，每只钢筋笼根据桩长分节制作，主要控制节段在17米左右，钢筋笼制作外形尺寸及焊缝符合设计要求及规范规定，主筋间距偏差±10mm,箍筋间距偏差±20mm，上下两节钢筋笼单面焊接长度不小于10d，，焊接接头要求错开，同一截面接头数不大于50%，钢筋笼直径偏差10mm，笼长偏差10cm，环形砼保护垫块每隔2m设置一道，每道4—5块，钢筋笼制作完毕后，请工程师验收合格方可进入下一工序。
（2）、钢筋笼吊放采用吊机在空中翻身扶直，采用三点加固吊放，钢筋笼上下节焊接时要保持钢筋笼位于同一直线上，下放时不得强行冲入，钢筋笼上端先焊两根Ф20搁置吊筋，吊筋长度根据钢筋笼标高及钢护筒标高预先计算好，以保证钢筋笼标高正确；超声波检测管连接，在第一节钢筋笼的超声波检测管底必须封底，当其搁置平稳后，套入套管，第二节钢筋笼吊放时，注意对齐无缝管，当检测管长度不合时可适当加长外套管，使两端相套长度不少于5cm，然后焊接密封；当最后一节钢筋笼安装完毕后，对超声波检测管顶进行封顶。施工过程确保超声波检测管质量：无缝隙、管内无杂物和水，垂直。
（3）、导管安放：钢筋笼吊放结束，马上进行安放导管，导管长度根据孔深预先计算好。
9、第二次清孔
导管安放完毕，进行第二次清孔，采用钻机正循环方法，清孔过程中根据清孔流量，导管间断地下放，直到距孔底30cm为止，清孔后沉渣控制在5cm以内，泥浆比重1.10-1.20之间,验收合格后即可灌注砼,在清孔中须保证泥浆液面高度不低于护筒上口10cm。
10、水下砼浇注
（1）、水下砼浇注采用内径￠250的导管,采用商品砼, 6～8M 3 砼运输车进行运输浇筑,隔水栓用球胆,禁止用砂包或其他代用品。
（2）、运至现场的水下砼坍落度为20±1 cm，扩散度不小于35 cm，含砂率不小于40%，运至现场的水下砼应有厂方提供的有关质保资料，并应现场对坍落度、扩散度进行检测，不合要求的砼坚决退回。
（3）、导管埋深控制在2-6m之间，砼上升速度不小于8m/h，且浇注时间不超过6小时，严格控制埋管深度，严禁导管拔空出现断桩事故，按规范要求超 浇0.8～1m左右。
（4）、砼在浇筑工程中及时回收泥浆，砖砌泥浆供浆池和沉淀池以便外运，保证现场清洁，同时要注意避免砼落入孔内，以防水泥钙离子污染泥浆，每根桩应及时做好试块，每孔桩试块不少于三组。
