后钢板弹簧吊耳机械制造工艺课程设计工序卡片及工艺卡片.doc

资源描述

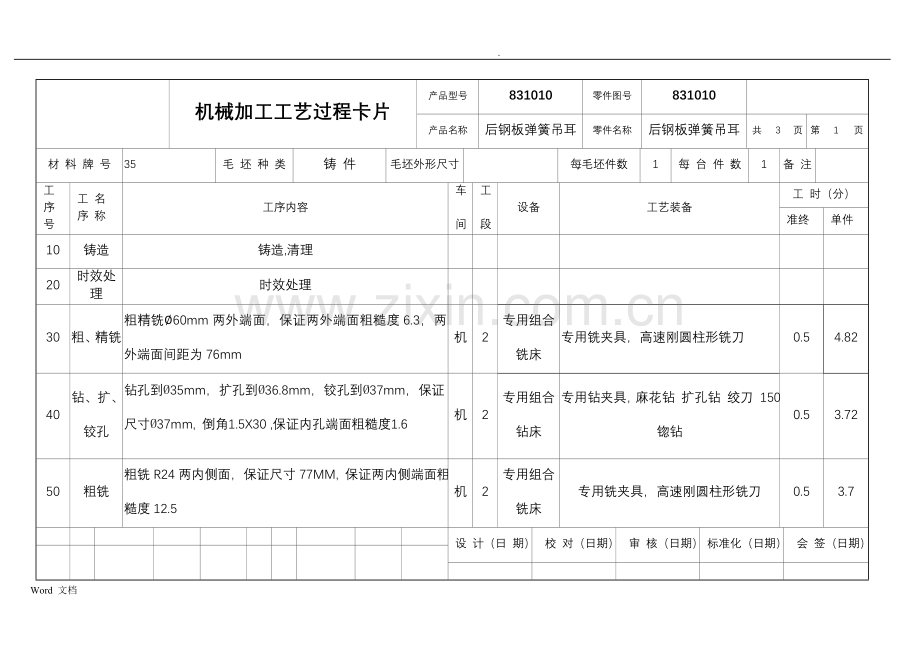

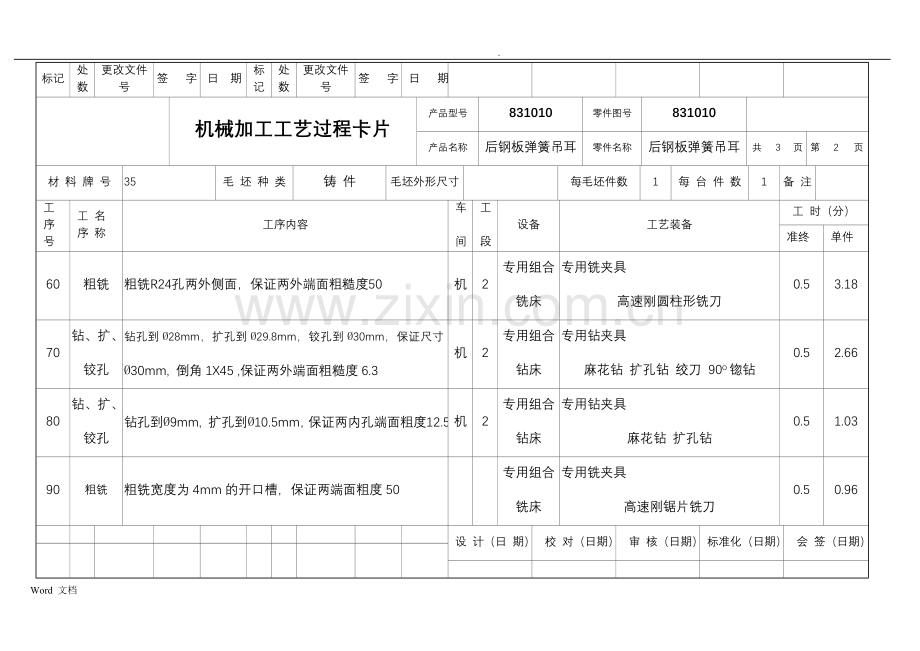

. 机械加工工艺过程卡片产品型号 831010 零件图号 831010 产品名称后钢板弹簧吊耳零件名称后钢板弹簧吊耳共 3 页第 1 页材料牌号 35 毛坯种类铸件毛坯外形尺寸每毛坯件数 1 每台件数 1 备注工序号工名序称工序内容车间工段设备工艺装备工时（分）准终单件 10 铸造铸造,清理 20 时效处理时效处理 30 粗、精铣粗精铣∅60mm两外端面，保证两外端面粗糙度6.3，两外端面间距为76mm 机 2 专用组合铣床专用铣夹具，高速刚圆柱形铣刀 0.5 4.82 40 钻、扩、铰孔钻孔到Ø35mm，扩孔到Ø36.8mm，铰孔到Ø37mm，保证尺寸Ø37mm, 倒角1.5X30 ,保证内孔端面粗糙度1.6 机 2 专用组合钻床专用钻夹具，麻花钻扩孔钻绞刀 150o锪钻 0.5 3.72 50 粗铣粗铣R24两内侧面，保证尺寸77MM, 保证两内侧端面粗糙度12.5 机 2 专用组合铣床专用铣夹具，高速刚圆柱形铣刀 0.5 3.7 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工艺过程卡片产品型号 831010 零件图号 831010 产品名称后钢板弹簧吊耳零件名称后钢板弹簧吊耳共 3 页第 2 页材料牌号 35 毛坯种类铸件毛坯外形尺寸每毛坯件数 1 每台件数 1 备注工序号工名序称工序内容车间工段设备工艺装备工时（分）准终单件 60 粗铣粗铣R24孔两外侧面，保证两外端面粗糙度50 机 2 专用组合铣床专用铣夹具高速刚圆柱形铣刀 0.5 3.18 70 钻、扩、铰孔钻孔到Ø28mm，扩孔到Ø29.8mm，铰孔到Ø30mm，保证尺寸Ø30mm, 倒角1X45 ,保证两外端面粗糙度6.3 机 2 专用组合钻床专用钻夹具麻花钻扩孔钻绞刀 90o锪钻 0.5 2.66 80 钻、扩、铰孔钻孔到Ø9mm, 扩孔到Ø10.5mm，保证两内孔端面粗度12.5 机 2 专用组合钻床专用钻夹具麻花钻扩孔钻 0.5 1.03 90 粗铣粗铣宽度为4mm的开口槽，保证两端面粗度50 专用组合铣床专用铣夹具高速刚锯片铣刀 0.5 0.96 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期 Word 文档机械加工工艺过程卡片产品型号 831010 零件图号 831010 产品名称后钢板弹簧吊耳零件名称后钢板弹簧吊耳共 3 页第 3 页材料牌号 35 毛坯种类铸件毛坯外形尺寸每毛坯件数 1 每台件数 1 备注工序号工名序称工序内容车间工段设备工艺装备工时（分）准终单件 100 清洗清洗 110 终检终检设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号零件图号 831010 产品名称零件名称后钢板弹簧吊耳共7页第1页车间工序号工序名材料牌机 30 粗铣、精铣 35 毛坯种类毛胚外形尺寸每毛坯可制作件数每台件数铸件 1 1 设备名称设备型号设备编号同时加工件数专用组合铣床 1 夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时准终单件描图工步号工步内容工艺装备主轴转速r/min 切削速度m/min 进给量mm/r 切削深度mm 进给次数工步工时描校机动辅助 1 粗精铣∅60mm两外端面，保证两外端面粗糙度专用铣夹具，高速刚圆柱形铣刀 169 33.4 0.08 3 1 2.3 0.51 底图号 6.3，两外端面间距为76mm 装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号零件图号 831010 产品名称零件名称后钢板弹簧吊耳共7页第2页车间工序号工序名材料牌机 40 钻、扩、铰 35 毛坯种类毛胚外形尺寸每毛坯可制作件数每台件数铸件 1 1 设备名称设备型号设备编号同时加工件数专用组合钻床 1 夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时准终单件描图工步号工步内容工艺装备主轴转速r/min 切削速度m/min 进给量mm/r 切削深度mm 进给次数工步工时描校机动辅助 1 钻孔到Ø35mm，扩孔到Ø36.8mm，铰孔到专用钻夹具，麻花钻扩孔钻绞刀 150o锪钻 233 25.6 0.45 1.25 1 0.94 0.54 底图号 Ø37mm，保证尺寸Ø37mm, 倒角1.5X30 ,保证内孔端面粗糙度1.6 装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号零件图号 831010 产品名称零件名称后钢板弹簧吊耳共7页第 3页车间工序号工序名材料牌机 50 粗铣 35 毛坯种类毛胚外形尺寸每毛坯可制作件数每台件数铸件 1 1 设备名称设备型号设备编号同时加工件数专用组合铣床 1 夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时准终单件描图工步号工步内容工艺装备主轴转速r/min 切削速度m/min 进给量mm/r 切削深度mm 进给次数工步工时描校机动辅助 1 粗铣R24两内侧面，保证尺寸77MM, 保证专用铣夹具，高速刚圆柱形铣刀 169 1.5 0.08 1.5 1 2.3 0.51 底图号两内侧端面粗糙度12.5 装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号零件图号 831010 产品名称零件名称后钢板弹簧吊耳共7页第4页车间工序号工序名材料牌机 60 粗铣 35 毛坯种类毛胚外形尺寸每毛坯可制作件数每台件数铸件 1 1 设备名称设备型号设备编号同时加工件数专用组合铣床 1 夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时准终单件描图工步号工步内容工艺装备主轴转速r/min 切削速度m/min 进给量mm/r 切削深度mm 进给次数工步工时描校机动辅助 1 粗铣R24孔两外侧面，保证两外端面粗糙专用铣夹具，高速刚圆柱形铣刀 169 1.5 0.08 1.5 1 2.3 0.51 底图号度50 装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号零件图号 831010 产品名称零件名称后钢板弹簧吊耳共7页第5页车间工序号工序名材料牌机 70 钻、扩、铰 35 毛坯种类毛胚外形尺寸每毛坯可制作件数每台件数铸件 1 1 设备名称设备型号设备编号同时加工件数专用组合钻床 1 夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时准终单件描图工步号工步内容工艺装备主轴转速r/min 切削速度m/min 进给量mm/r 切削深度mm 进给次数工步工时描校机动辅助 1 钻孔到Ø28mm，扩孔到Ø29.8mm，铰孔到专用钻夹具，麻花钻扩孔钻绞刀 90o锪钻 233 20.4 0.32 1.25 1 0.86 0.54 底图号 Ø30mm，保证尺寸Ø30mm, 倒角1X45 ,保证两外端面粗糙度6.3 装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号零件图号 831010 产品名称零件名称后钢板弹簧吊耳共7页第6页车间工序号工序名材料牌机 80 钻、扩、铰 35 毛坯种类毛胚外形尺寸每毛坯可制作件数每台件数铸件 1 1 设备名称设备型号设备编号同时加工件数专用组合钻床 1 夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时准终单件描图工步号工步内容工艺装备主轴转速r/min 切削速度m/min 进给量mm/r 切削深度mm 进给次数工步工时描校机动辅助 1 钻孔到Ø9mm, 扩孔到Ø10.5mm，保证两内专用钻夹具，麻花钻扩孔钻 233 20.4 0.32 1.25 1 0.86 0.54 底图号孔端面粗度12.5 装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号零件图号 831010 产品名称零件名称后钢板弹簧吊耳共7页第7页车间工序号工序名材料牌机 90 粗铣 35 毛坯种类毛胚外形尺寸每毛坯可制作件数每台件数铸件 1 1 设备名称设备型号设备编号同时加工件数专用组合铣床 1 夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时准终单件描图工步号工步内容工艺装备主轴转速r/min 切削速度m/min 进给量mm/r 切削深度mm 进给次数工步工时描校机动辅助 1 粗铣宽度为4mm的开口槽，保证两端面粗专用铣夹具，高速刚锯片铣刀 169 1.5 0.08 1.5 1 2.3 0.51 底图号度50 装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期
