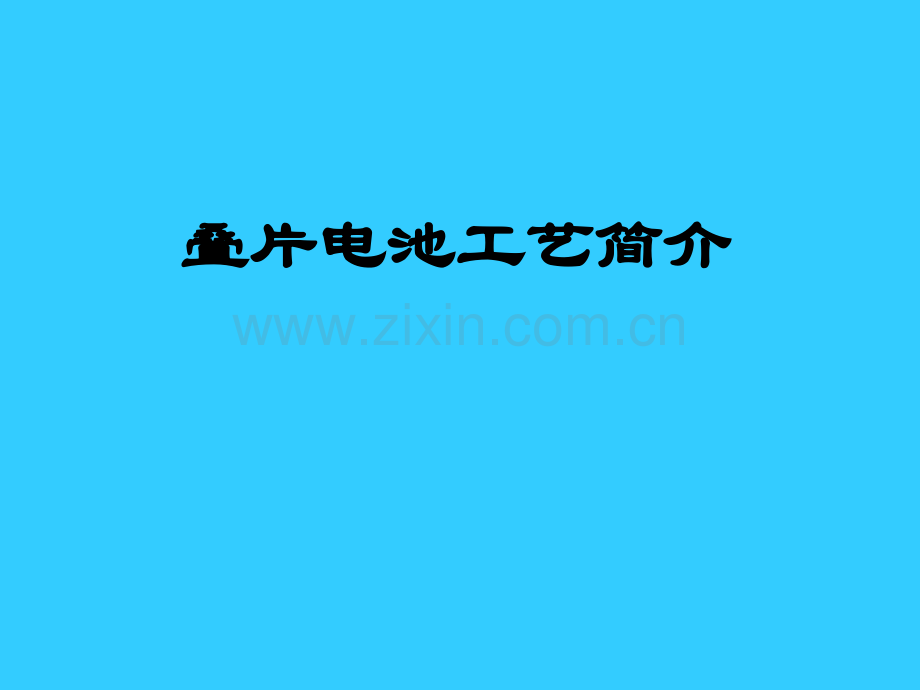

叠片电池工艺简介.ppt

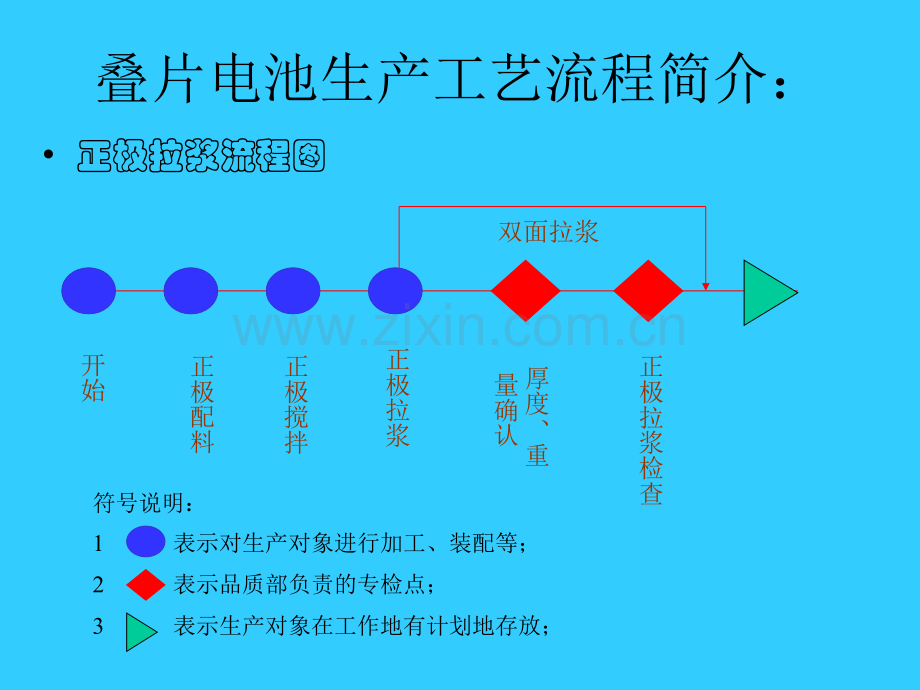

叠片电池工艺简介叠片电池工艺简介 叠片电池生产工艺流程简介：正极拉浆流程图开始正极配料正极搅拌正极拉浆厚度、重量确认正极拉浆检查双面拉浆符号说明：1 表示对生产对象进行加工、装配等；2 表示品质部负责的专检点；3 表示生产对象在工作地有计划地存放；负极拉浆流程图开始负极配料负极搅拌负极拉浆厚度、重量确认负极拉浆检查双面拉浆符号说明：1 表示对生产对象进行加工、装配等；2 表示品质部负责的专检点；3 表示生产对象在工作地有计划地存放；相 应 图 片 配料搅拌拉浆极片制片工艺流程图裁小片极片烘烤对辊冲切小片外观检查送装配车间相 应 图 片（3）裁切大片冲切冲床冲切后的极片装配工艺流程图叠片叠片检查点焊封焊封焊检查裁隔膜纸符号说明：1 表示对生产对象进行加工、装配等；2 表示品质部负责的专检点；3 表示生产对象在工作地有计划地存放；44 表示生产对象在工作地附近的临时存放。电池烘烤电池注液相 应 图 片（3）叠片叠好的电芯点焊电池注液分容化成工艺流程图化成电池二封分容性能检测电池入库储存15天静止符号说明：1 表示对生产对象进行加工、装配等；2 表示品质部负责的专检点；3 表示生产对象在工作地有计划地存放；44 表示生产对象在工作地附近的临时存放。性能检测包装出货二、叠片电池生产型号汇总叠片电池主要生产100010000mAh之间大容量电池，目前批量生产有260型号左右（具体见附件）。现生产可满足4000050000PCS产能。主要应用领域：笔记本、电动车、航模、手机、对讲机等。三、叠片电池性能简介序序号号NoNo.测试项测试项目目Test itemTest item判定判定标标准准 CriteriaCriteria聚合物聚合物polymer batterypolymer battery1外观Appearance清洁、无划伤、破裂、污迹、锈蚀、变形、漏液等缺陷Cleanness,without scratch,break,contamination,rust,distortion,leakage and so on.2循环寿命性能测试Cycle life test 50次循环：容量保持率94%，;终止平台35 min50cycles:retention capacity94%,end plateau35min(平台仅供参考)(标称容量500mAh)100次循环：容量保持率92%;(标称容量500mAh)100次循环：容量保持率89%;(Rated capacity500mAh)100cycles:retention capacity92%(Rated capacity97%，内阻95%，内阻85%，平台保持80%（平台仅供参考）6个月：电压94%，内阻78%，平台保持70%（平台仅供参考）12个月：电压90%，内阻70%，平台保持60%（平台仅供参考）4高温放电性能High temperature test容量保持率85%；电池外观无异常retention capacity85%；The appearance of battery is normal.5低温放电性能Low temperature test 容量保持率80%;电池外观无异常retention capacity80%;The appearance of battery is normal.6过充Over charge电池不起火不爆炸The battery should not fire and not explode.7短路Short-circuit test电池不起火不爆炸，外部温度150The battery should not fire and not explode,and the temperature of battery external surface150.8炉热Heating test电池不起火不爆炸The battery should not fire and not explode.9撞击Impact test 电池不起火不爆炸The battery should not fire and not explode.10恒定湿热Constant temperature and humidity电池外观无明显变形、锈蚀、冒烟或爆炸，放电时间36minThe battery should not be distortion,rust,smoking and explosion,the time of discharge36min11自由跌落Free fall test外观：电池不漏液、不冒烟、不爆炸电压98%；内阻90%；剩余平台85%（平台仅供参考）12振动Vibration电池外观无明显损伤、漏液、冒烟或爆炸，电池电压3.6Vthe battery should not be scathe,leakage,smoking,explosion,and the voltage3.6V、锂离子电池过充时一方面损坏正极结构，影响寿命；另一方面析出锂枝晶，引起安全问题。、锂离子电池短路时产生极大电流可能会伤害人，而且容易引起电池的安全问题。、不要将电池投入火中或加热，不要将电池两端短路。不要将电池分解拆散。禁止将电池与金属,如发夹、项链等一起运输或贮存。禁 止敲击或抛掷、踩踏电池等。禁止直接焊接电池和用钉子或其它利器刺穿电池。四、锂离子电池使用注意四、锂离子电池使用注意禁止在高温下（炙热的阳光下或很热的汽车中）使用或放置电池,可能会引起电池过热、起火或功能失效、寿命减短。禁止在强静电和强磁场的地方使用,否则易破坏电池安全保护装置,带来不安全的隐患。如电池泄露,电解液进入眼睛,请不要揉擦,用清水冲洗眼睛,立即送医治疗,否则会伤害眼睛。如果电池发出异味、发热、变色、变形或使用、贮存,充电过程中出现任何异常，立即将电池从装置或充电器中移离并停用。如果电极弄脏,使用前应用干布抹净,否则可能会导致接触不良功能失效。废弃之电池应用绝缘纸包住电极,以防起火、爆炸。
