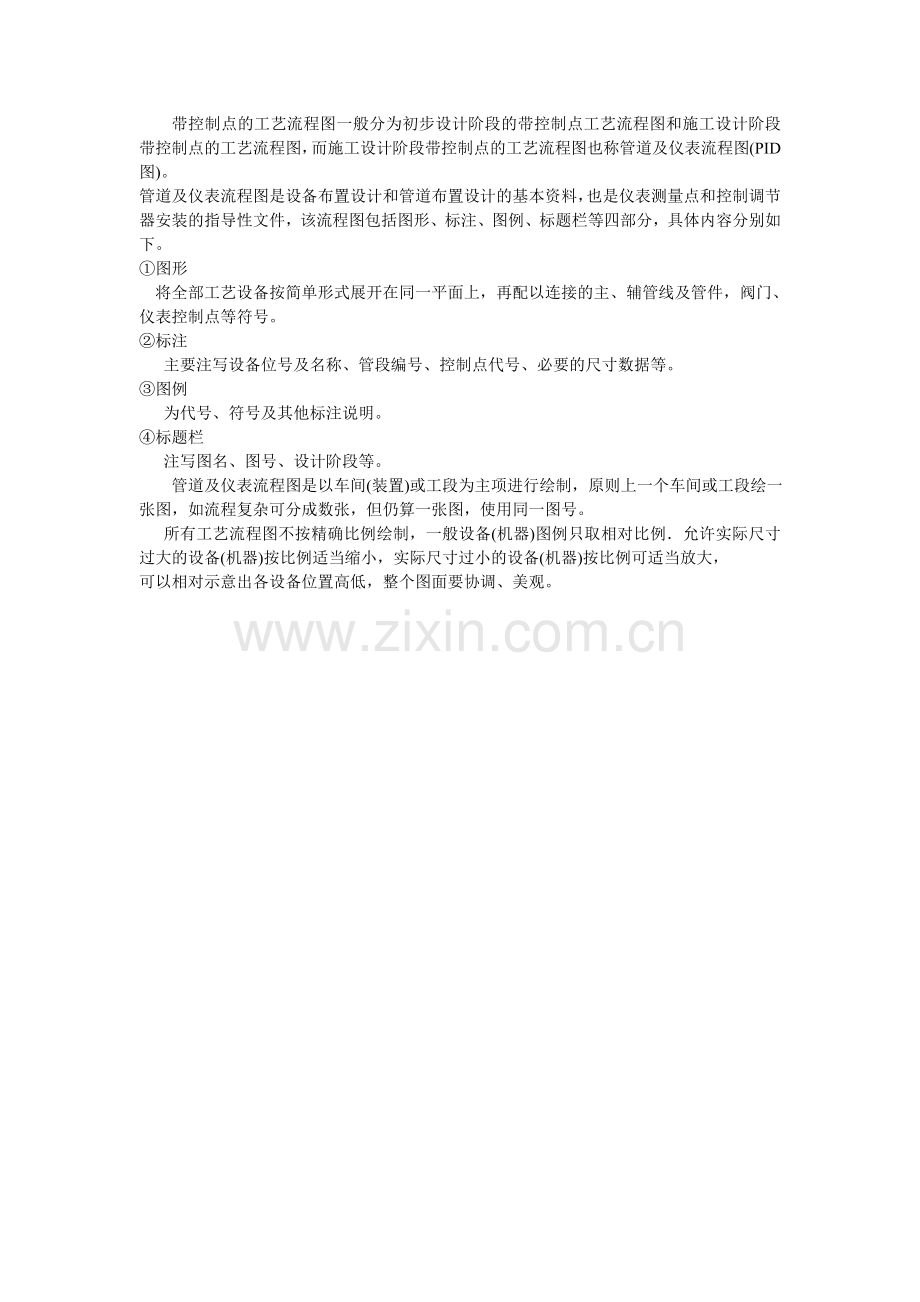

带控制点的工艺流程图.doc

带控制点的工艺流程图一般分为初步设计阶段的带控制点工艺流程图和施工设计阶段带控制点的工艺流程图，而施工设计阶段带控制点的工艺流程图也称管道及仪表流程图(PID图)。
管道及仪表流程图是设备布置设计和管道布置设计的基本资料，也是仪表测量点和控制调节器安装的指导性文件，该流程图包括图形、标注、图例、标题栏等四部分，具体内容分别如下。
①图形
将全部工艺设备按简单形式展开在同一平面上，再配以连接的主、辅管线及管件，阀门、仪表控制点等符号。
②标注
主要注写设备位号及名称、管段编号、控制点代号、必要的尺寸数据等。
③图例
为代号、符号及其他标注说明。
④标题栏
注写图名、图号、设计阶段等。
管道及仪表流程图是以车间(装置)或工段为主项进行绘制，原则上一个车间或工段绘一张图，如流程复杂可分成数张，但仍算一张图，使用同一图号。
所有工艺流程图不按精确比例绘制，一般设备(机器)图例只取相对比例．允许实际尺寸过大的设备(机器)按比例适当缩小，实际尺寸过小的设备(机器)按比例可适当放大，
可以相对示意出各设备位置高低，整个图面要协调、美观。
