加气砼砌块砌筑技术交底.docx

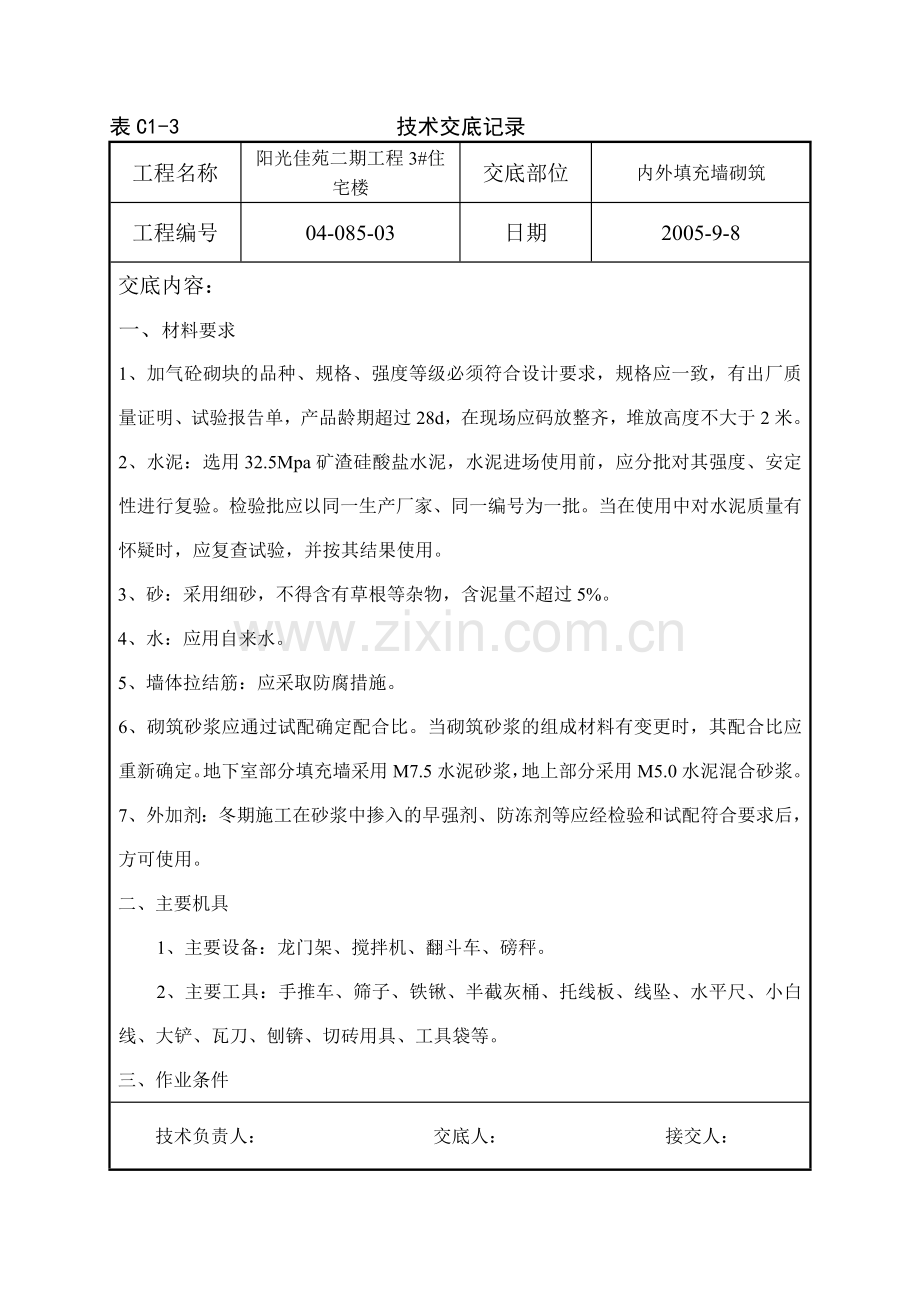

表C1-3 技术交底记录
工程名称
阳光佳苑二期工程3#住宅楼
交底部位
内外填充墙砌筑
工程编号
04-085-03
日期
2005-9-8
交底内容：
一、材料要求
1、加气砼砌块的品种、规格、强度等级必须符合设计要求，规格应一致，有出厂质量证明、试验报告单，产品龄期超过28d，在现场应码放整齐，堆放高度不大于2米。
2、水泥：选用32.5Mpa矿渣硅酸盐水泥，水泥进场使用前，应分批对其强度、安定性进行复验。检验批应以同一生产厂家、同一编号为一批。当在使用中对水泥质量有怀疑时，应复查试验，并按其结果使用。
3、砂：采用细砂，不得含有草根等杂物，含泥量不超过5%。
4、水：应用自来水。
5、墙体拉结筋：应采取防腐措施。
6、砌筑砂浆应通过试配确定配合比。当砌筑砂浆的组成材料有变更时，其配合比应重新确定。地下室部分填充墙采用M7.5水泥砂浆，地上部分采用M5.0水泥混合砂浆。
7、外加剂：冬期施工在砂浆中掺入的早强剂、防冻剂等应经检验和试配符合要求后，方可使用。
二、主要机具
1、主要设备：龙门架、搅拌机、翻斗车、磅秤。
2、主要工具：手推车、筛子、铁锹、半截灰桶、托线板、线坠、水平尺、小白线、大铲、瓦刀、刨锛、切砖用具、工具袋等。
三、作业条件
技术负责人： 交底人： 接交人：
表C1-3 技术交底记录
工程名称
阳光佳苑二期工程3#住宅楼
交底部位
内外填充墙砌筑
工程编号
04-085-03
日期
2005-9-8
交底内容：
1、弹出轴线、墙边线、门窗洞口线、构造柱位置线，经复核办理预检手续。检查构造柱插筋，墙体拉结筋。
2、立皮数杆：皮数杆上标明门窗洞口、拉结筋、圈梁、过梁的标高，皮数杆间距不大于15米，一般距墙皮或墙角50mm，皮数杆应垂直、牢固、标高一致，经复核后办理预检手续。
3、根据最下面第一皮砖的标高，拉通线检查，如水平灰缝厚度超过20mm，用细石砼找平，不得用砂浆找平。
4、砂浆配合比经试验确定，准备好砂浆试模。
5、冬期施工所需的各种材料已准备好。
四、操作工艺
1、工艺流程： 施工准备→排砖撂底→拌制砂浆→ 填充墙砌筑→验收
2、加气砼砌块在砌筑时，应向砌筑面适量浇水。
3、排砖撂底：砌筑前，将楼地面基层清扫干净，洒水润湿。按砌块尺寸在墙体线范围内分块定尺、划线。
4、砌筑砂浆拌制：地下室采用水泥砂浆，地上采用水泥混合砂浆。砂浆配合比应用重量比，计量精确度为：水泥、水、外加剂±2%，砂±5%。砂浆采用机械搅拌，搅拌时先将水泥和砂加入水拌合均匀后再掺入水泥用量的1‰的砂浆王。搅拌时间不得少于3min。砂浆应随拌随用，严禁使用过夜砂浆。
技术负责人： 交底人： 接交人：
表C1-3 技术交底记录
工程名称
阳光佳苑二期工程3#住宅楼
交底部位
内外填充墙砌筑
工程编号
04-085-03
日期
2005-9-8
交底内容：
砂浆采用刮浆法。填充墙应按建筑平面图设置构造柱，各种预留洞、预埋件等，应按设计要求设置，避免后剔凿。
5、冬期施工，加气砼砌块在砌筑时当气温等于或低于0℃时，砌块可不用浇水润湿，但砂浆的稠度必须增大。遭水浸和受冻的砌块严禁使用。砂浆搅拌时间应比常温期增加0.5—1倍，即不少于5min。砂浆应随拌随用，拌好的砂浆应放在保温灰槽中，砂浆存储时间不超过20min，已遭冻结的砂浆严禁使用，不准以热水掺入冻结砂浆内重新搅拌使用。拌制砂浆所用砂，不得含有大于1cm的冻块或冰块，拌合砂浆时，水温不得大于80℃，砂的温度不得大于40℃，砂浆温度不应低于5℃。当水的温度超过规定时，应将水、砂先行搅拌，再加入水泥，以防出现假凝现象。砂浆试块的留置除应按常温规定要求外，尚应增加不少于2组与砌体同条件养护的试块，分别用于检验各龄期强度和转入常温28天的砂浆强度。
5、墙体的砌筑：内填充墙为100mm、200mm厚加气砼砌块，地上外填充墙为300mm厚用100mm和200mm加气砼砌块进行组砌。
组砌方法采用全顺式，上下错缝，交接处咬槎搭砌，搭砌长度不小于150mm,不能满足时，在水平灰缝内设置2根φ6的钢筋，长度不小于700mm。所有填充墙沿全高设墙拉筋2φ6，间距400mm，拉筋伸入墙体的长度为墙全长的1/5及700mm取大值。
墙体转角处和纵横墙交接处应同时砌筑，临时间断处应砌成斜槎，斜槎水平投影长度不应小于高度的2/3。当不能留斜槎时，除转角处外，可留成直槎，但直槎必须
技术负责人： 交底人： 接交人：
表C1-3 技术交底记录
工程名称
阳光佳苑二期工程3#住宅楼
交底部位
内外填充墙砌筑
工程编号
04-085-03
日期
2005-9-8
交底内容：
做成凸槎。留直槎处应加设拉结钢筋。转角处应隔皮纵横墙相互搭砌，丁字交接处，应使横墙砌块隔皮端面露头。每日砌筑高度不得超过1.2m。墙体必须拉通线砌筑，随砌、随吊、随靠，保证墙体垂直及平整。
门洞口处沿门高度在顶部设钢筋砼过梁断面尺寸为墙厚×100mm，当门的一边或两边在砼墙上时采用现浇砼过梁，一边在砼墙上时过梁长度为洞口尺寸加250mm；两边在砼墙上时过梁长度为洞口尺寸。若门洞口在加气砼砌块墙上时采用预制砼过梁，过梁尺寸为洞口尺寸加500mm。
窗洞口在窗台处设50mm厚的现浇带作为窗台压顶，只在窗口处设置，钢筋伸入窗洞口一侧的砌块灰缝内500mm。
构造柱应在两侧的砌块墙砌好后再进行砼浇筑。构造柱两侧的砌体应砌成马牙槎马牙槎应先退后进，然后一皮砖退，一皮砖进，如下图

技术负责人： 交底人： 接交人：
表C1-3 技术交底记录
工程名称
阳光佳苑二期工程3#住宅楼
交底部位
内外填充墙砌筑
工程编号
04-085-03
日期
2005-9-8
交底内容：

填充墙砌至接近梁底或楼板底时应留一定间隙，待填充墙砌完至少间隔7d后，再进行补砌，补砌方法为在最上一层用实心砌块斜砌。
砌墙采用“三一砌砖法”，即一铲灰、一块砖、一挤揉。砌体的水平和垂直灰缝的平均厚度不大于15mm和20mm，施工时要经常检查灰缝的厚度和均匀性，灰缝要横平竖直。水平灰缝及立缝的砂浆饱满度均不小于80%。
每天收工前，将水平及垂直灰缝填满并用镏子将灰缝镏平镏严，并做到活完场清且将砌块的垃圾与落地灰分开存放。
6、养护：砌墙完成24小时后，用喷雾器进行浇水养护，每天至少2次，养护7天。
五、应注意的质量问题
1、砂浆强度不够：注意不使用过期水泥，计量要准确，保证搅拌时间，砂浆试块的制作、养护、试压应符合规定。
2、墙体顶面不平直：砌到顶部时不好使线，墙体容易里出外进，应在梁底或板
技术负责人： 交底人： 接交人：
表C1-3 技术交底记录
工程名称
阳光佳苑二期工程3#住宅楼
交底部位
内外填充墙砌筑
工程编号
04-085-03
日期
2005-9-8
交底内容：
底弹出墙边线，认真按线砌筑，以保证墙体顶部平直通顺。
3、墙体后剔凿：预留孔洞、预埋件应准确预留、预埋。防止后剔凿，以免影响质量。
六、成品保护措施
1、暖卫、电气管线及预埋件应注意保护，防止碰撞损坏。
2、植好的拉结筋应加强保护，不得踩倒、弯折。
3、手推车应平稳行驶，防止碰撞墙体。
七、质量验收标准
主控项目：
1、 砌块和砌筑砂浆的强度等级应符合设计要求。
抽检数量：每一检验批且不超过250m3砌体的各种类型及强度等级的砂浆，每台搅拌机取样至少一组。
检验方法：检查砌块的产品合格证书、产品性能检测报告和砂浆试块试验报告。
一般项目
1、 填充墙砌体的一般尺寸允许偏差应符合下表规定。

技术负责人： 交底人： 接交人：
表C1-3 技术交底记录
工程名称
阳光佳苑二期工程3#住宅楼
交底部位
内外填充墙砌筑
工程编号
04-085-03
日期
2005-9-8
交底内容
项次
项 目
允许偏差（mm）
检验方法
1
轴线位移
10
用尺检查
垂直度
≤3m
5
用2m托线板检查或吊线尺量检查
＞3m
10
2
表面平整度
8
用2m靠尺和楔形塞尺检查
3
门窗洞口高、宽（后塞口）
±5
尺量检查
4
外墙上下窗口偏移
20
用经纬仪或吊线检查
抽检数量：对上表中1、2项，在检验批的标准间中随机抽查10%，但不应少于3间，大面积房间每两个轴线按一标准间计数，每间检验不应少于3处。对表中3、4项，在检验批中抽检10%，且不应少于5处。
2、加气砼砌块不应与其它块材混砌。
抽检数量：在检验批中抽检20%，且不应少于5处。
检验方法：外观检查。
3、填充墙砌体的砂浆饱满度及检验方法应符合下表规定。
抽检数量：每步架子不少于3处，且每处不应少于3块。
4、填充墙砌体的拉结筋的位置应与砌块皮数相符合。拉结钢筋应置于灰缝中，埋置
砌体分类
灰缝
饱满度及要求
检验方法
加气砼砌块
水平
≥80%
采用百格网检查块材底面砂浆的粘结痕迹
垂直
≥80%
长度应符合设计要求，竖向位置偏差不应超过一皮高度。
技术负责人： 交底人： 接交人：

表C1-3 技术交底记录
工程名称
阳光佳苑二期工程3#住宅楼
交底部位
内外填充墙砌筑
工程编号
04-085-03
日期
2005-9-8
交底内容：
抽检数量：在检验批中抽检20%，且不应少于5处。
检验方法：观察和用尺量检查。
5、填充墙砌筑时应错缝搭砌，加气砼砌块搭砌长度不应小于150mm，竖向通缝不应大于2皮。
抽检数量：在检验批的标准间中抽查10%，且不应少于3间。
检验方法：观察和用尺检查。
6、填充墙砌体的灰缝厚度和宽度应正确。灰缝应为15mm，20mm。
抽检数量：在检验批的标准间中抽查10%，且不应少于3间。
检验方法：用尺量5皮砌块的高度和2m砌体的长度折算。
7、填充墙砌至接近梁、板底时，应留一定空隙，待填充墙砌筑完并至少间隔7d后，再将其补砌紧密。
抽检数量：每检验批抽10%填充墙片（每两柱间的填充墙为一墙片），且不应少于3片墙。
检验方法：观察检查。
八、安全措施
1、操作之前必须检查施工环境是否符合安全要求，道路是否畅通，机具是否完好，安全设施和防护用品是否齐全，经检查符合要求后方可施工。

技术负责人： 交底人： 接交人：
表C1-3 技术交底记录
工程名称
阳光佳苑二期工程3#住宅楼
交底部位
内外填充墙砌筑
工程编号
04-085-03
日期
2005-9-8
交底内容：
2、脚手架上堆料量不得超过规定荷载，砌块堆置高度不得超过三皮。同一块脚手板上的操作人员不得超过二人。
3、楼板上堆料量不得超过楼板的使用荷载，否则应进行验算，增加支撑。
4、在同一垂直面上下进行交叉作业，必须设置安全隔板，操作人员必须佩戴安全帽。
5、施工前应及时清理脚手架上的积雪、冰霜。
6、对稳定性较差的窗间墙等，应加临时支撑，以保证其稳定性
技术负责人： 交底人： 接交人：
