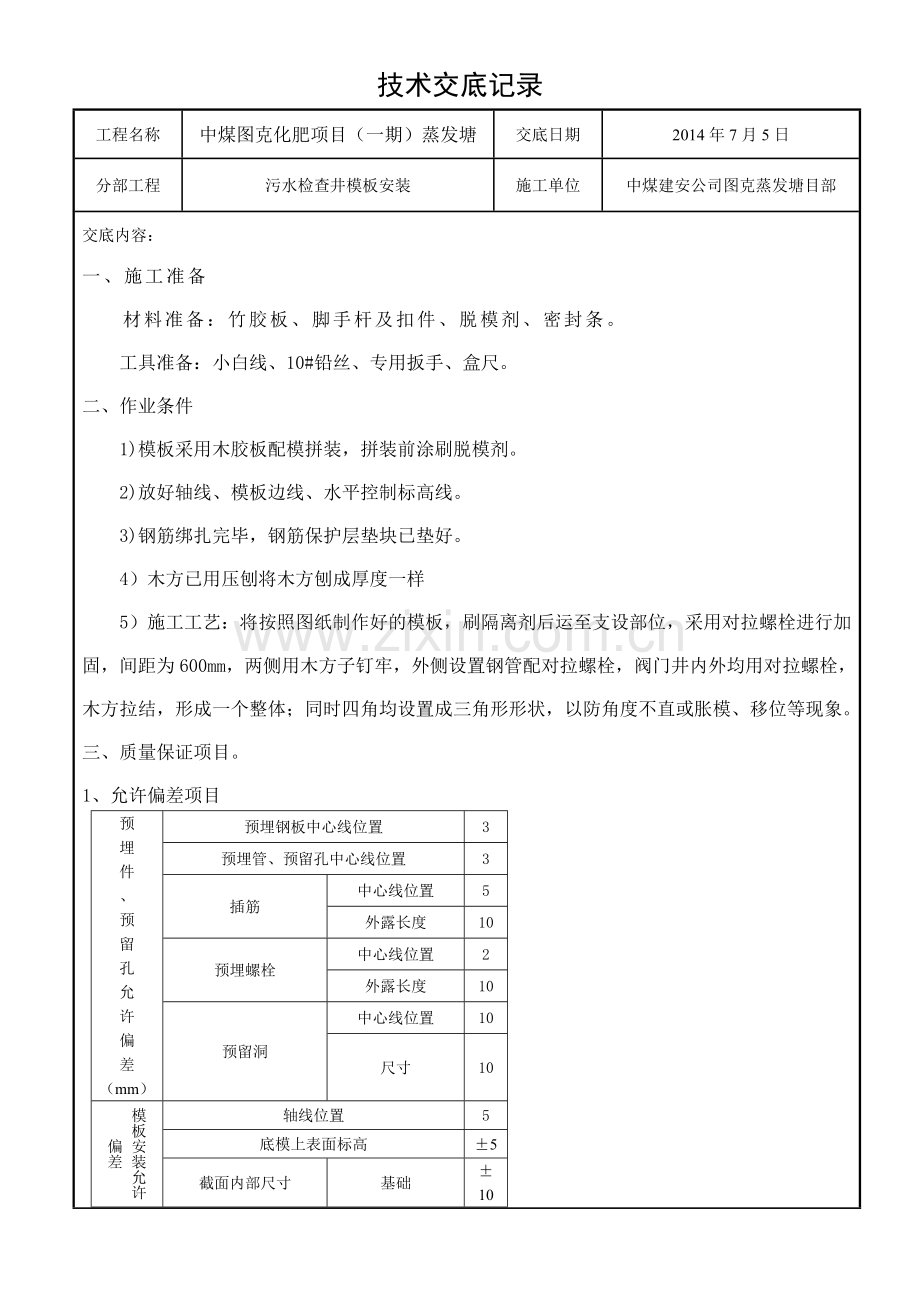

技术交底记录
工程名称
中煤图克化肥项目（一期）蒸发塘
交底日期
2014年7月5日
分部工程
污水检查井模板安装
施工单位
中煤建安公司图克蒸发塘目部
交底内容：
一、施工准备
材料准备：竹胶板、脚手杆及扣件、脱模剂、密封条。
工具准备：小白线、10#铅丝、专用扳手、盒尺。
二、作业条件
1)模板采用木胶板配模拼装，拼装前涂刷脱模剂。
2)放好轴线、模板边线、水平控制标高线。
3)钢筋绑扎完毕，钢筋保护层垫块已垫好。
4）木方已用压刨将木方刨成厚度一样
5）施工工艺：将按照图纸制作好的模板，刷隔离剂后运至支设部位，采用对拉螺栓进行加固，间距为600mm，两侧用木方子钉牢，外侧设置钢管配对拉螺栓，阀门井内外均用对拉螺栓，木方拉结，形成一个整体；同时四角均设置成三角形形状，以防角度不直或胀模、移位等现象。
三、质量保证项目。
1、允许偏差项目
预
埋
件
、
预
留
孔
允
许
偏
差
（mm）
预埋钢板中心线位置
3
预埋管、预留孔中心线位置
3
插筋
中心线位置
5
外露长度
10
预埋螺栓
中心线位置
2
外露长度
10
预留洞
中心线位置
10
尺寸
10
模板安装允许偏差
轴线位置
5
底模上表面标高
±5　　　　
截面内部尺寸
基础
±10　　　　
柱、墙、梁
4，-5
层高垂直度
不大于5m
6
大于5m
8
相邻两板表面高低差
2
表面平整度
5
四、成平保护
在支设模板过程中，不得动用已绑扎好的钢筋，不能因为加固模板而移位钢筋骨架，不得在钢筋上面行走，如果必须行走时，应在绑扎好的钢筋上铺设跳板。
模板隔离剂不得污染钢筋，不允许破坏钢筋保护层的垫块。
五、安全注意事项
（1）模板要有存放场地，场地要平整夯实。模板平放时，要有木方垫架。立放时，要搭设分类模板架，模板触地处要垫木方，以此保证模板不扭曲不变形。不可乱堆乱放或在组拼的模板上堆放分散模板和配件。
（2）工作面已安装完毕的模板，不准在吊运其它模板时碰撞，以防止模板变形或产生垂直偏差。工作面已安装完毕的平面模板，不可做临时堆料和作业平台，以保证支架的稳定，防止平面模板标高和平整产生偏差。
（3）拆除模板时，不得用大锤、撬棍硬砸猛撬，以免混凝土的外形和内部受到损伤。
(4)进入现场必须佩戴好安全帽，做好防护工作。

技术负责人

交底人

接受人
