褥垫层施工方案(正式版).doc

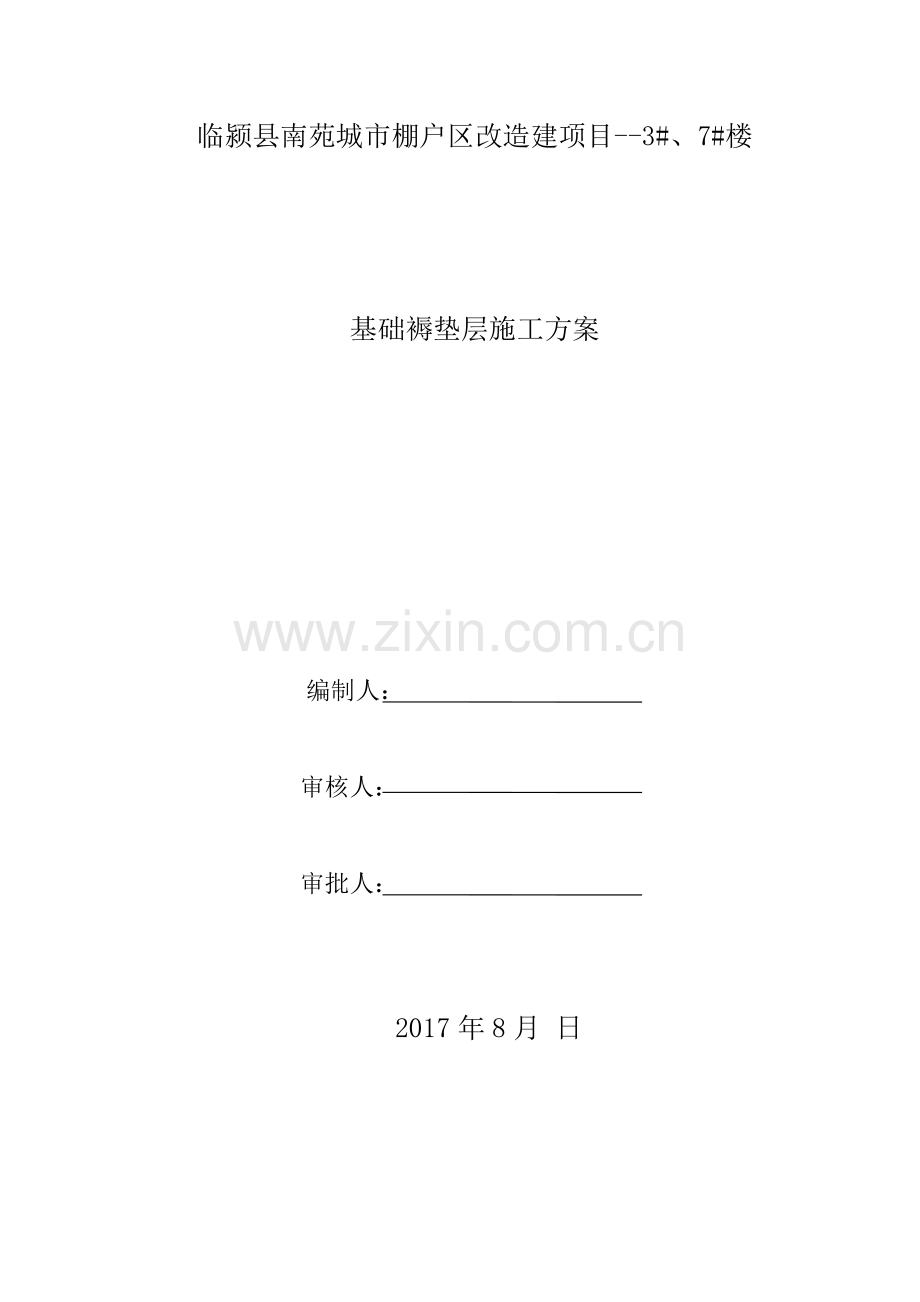

临颍县南苑城市棚户区改造建项目--3#、7#楼

基础褥垫层施工方案

编制人：

审核人：

审批人：

2017年8月 日

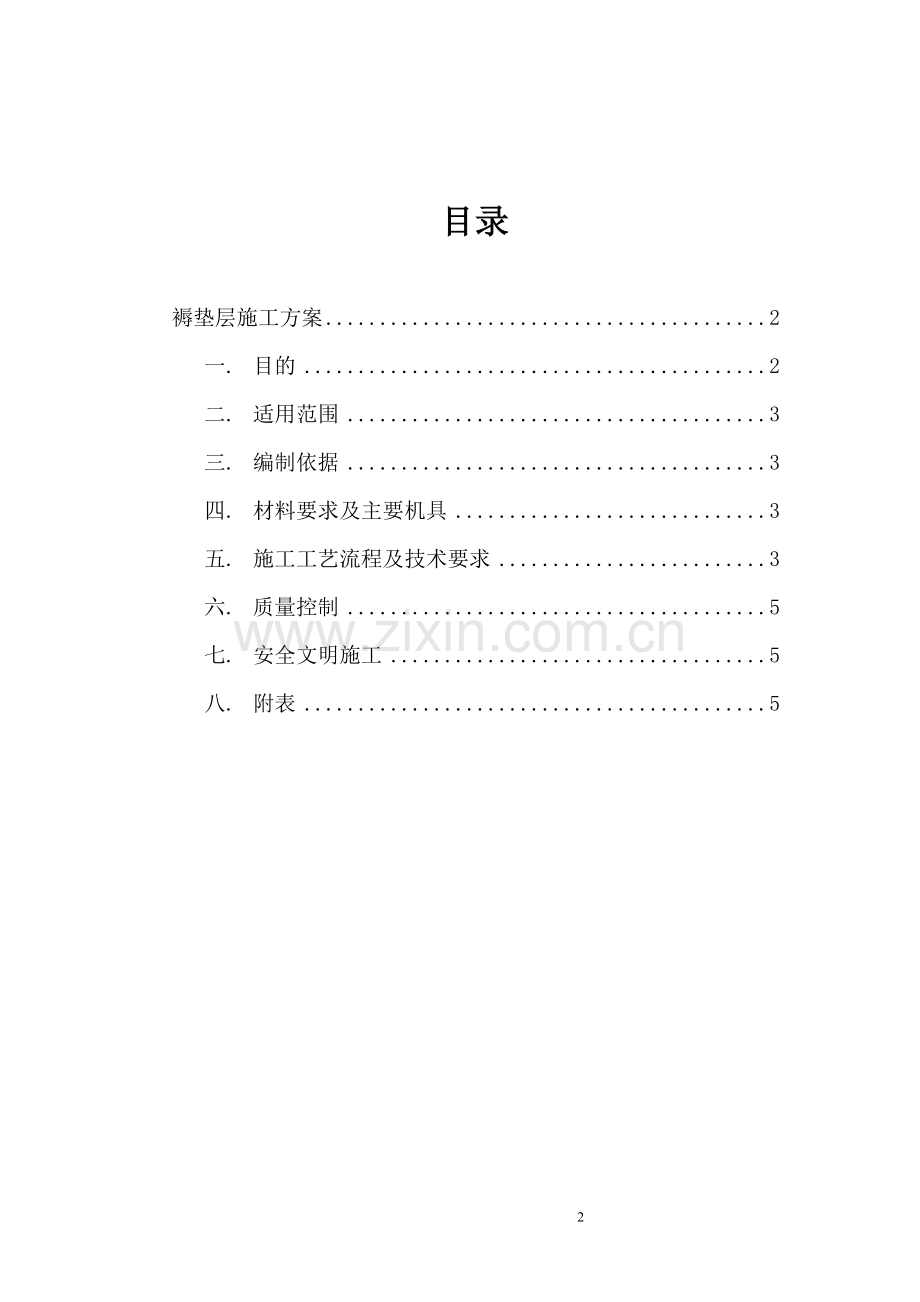

目录

褥垫层施工方案 2
一. 目的 2
二. 适用范围 3
三. 编制依据 3
四. 材料要求及主要机具 3
五. 施工工艺流程及技术要求 3
六. 质量控制 5
七. 安全文明施工 5
八. 附表 5

褥垫层施工作业指导书
一. 目的
明确地基处理中褥垫层施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范褥垫层作业的施工。充分做好地基施工的技术交底工作及安排落实好各工作人员，使各工作人员对自己的本职工作心中有数。
二. 适用范围
本工艺标准适用于工业和民用建筑的砂石地基、地基处理以及地面垫层（夯实和碾压法）
三. 编制依据
1. 临颍县南苑城市棚户区改造建设项目3#、7#楼施工图
2. 《建筑地基基础工程施工质量验收规范》 GB50202-2002
3. 《建筑地基处理技术规范》 JGJ79-2012
4. 建筑施工手册（第四版）
四. 材料要求及主要机具
4.1.1 天然级配砂石或人工级配砂石：宜采用质地坚硬的中砂、粗砂、碎（卵）石等。碎石：砂的比例为4:6，有机物含量小于3%，碎石粒径10-20mm,不应超过20mm, 砂粒径5mm以下的中粗砂，进行人工或机械拌合，垫层的夯填度不得大于0.90。级配砂石材料，不得含有草根、树叶、塑料袋等有机杂物及垃圾。
4.1.2 主要机具：一般应备有推土机、压路机、手推车、平头铁锹、喷水用胶管、2m靠尺、小线或细铅丝、钢尺等。
五. 施工工艺流程及技术要求
5.1 施工准备：
5.1.1在已完成的CFG桩顶面，清除污染物及浮土。
5.1.2联系好砂石料的供货单位，保证施工的连续性。
5.1.3修好从地面到基坑底的坡道，使装载机和压路机能够正常行驶。
5.1.4准备好施工过程中的试验器材，以便在施工过程中随时检查砂石的压实程度。
5.1.5 设置控制铺筑厚度的标志，如水平标准木桩等。
5.2 工艺流程：
检验砂石质量→分层铺筑砂石→洒水→夯实或碾压→找平验收
5.3 对级配砂石进行检验，将砂石拌合均匀，其质量均应达到设计要求或规范的规定。
5.4 分层铺筑砂石
5.4.l 铺筑砂石的每层厚度，一般为15～20cm，不宜超过30cm，分层厚度可用样桩控制。视不同条件，可选用夯实或压实的方法。
5.4.2 砂和砂石地基底面宜铺设在同一标高上，如深度不同时，基土面应挖成踏步和斜坡形，搭槎处应注意压（夯）实。施工应按先深后浅的顺序进行。
5.4.3 分段施工时，接槎处应做成斜坡，每层接岔处的水平距离应错开0.5～1.0m，并应充分压（夯）实。
5.4.4 铺筑的砂石应级配均匀。如发现砂窝或石子成堆现象，应将该处砂子或石子挖出，分别填入级配好的砂石。
5.5 洒水：铺筑级配砂石在夯实碾压前，应根据其干湿程度和气候条件，适当地洒水以保持砂石的最佳含水量。
5.6 夯实或碾压；夯实或碾压的遍数，由现场试验确定。
5.7 找平和验收：
5.7.l 施工时应分层找平，夯压密实，并应设置纯砂检查点，用200cm3的环刀取样；测定干砂的质量密度。下层密实度合格后，方可进行上层施工。用贯入法测定质量时，用贯入仪、钢筋或钢叉等以贯入度进行检查，小于试验所确定的贯入度为合格。
5.7.2 最后一层压（夯）完成后，表面应拉线找平，并且要符合设计规定的标高。
六. 质量控制
6.1施工前应检查砂、石等原材料质量及砂、石拌合均匀程度。
6.2施工过程中必须检查分层厚度，含水量、压实遍数、压实系数。
6.3施工结束后，应检查砂石地基的承载力。
6.4砂石地基的质量验收标准如下表
项次
项目
允许偏差mm
检验方法
1、
2、
顶面标高
表面平整
±15
20
用水平仪或拉线和尺量检查
用2m靠尺和塞尺检查

七. 安全文明施工
7.1 施工现场设置安全标志，危险部位设安全警示牌，基坑边做安全防护栏杆。
7.2 进入施工现场遵守现场安全文明管理规定。
7.3 在碾压过程中注意边坡的稳定情况，并随时报告项目部。
7.4 夜间施工要求有充分的照明，严禁私接电线。
7.5 运输砂石材料的车辆要遵守交通规则。
八. 附表
项
序
检查项目
允许偏差或允许值
检查方法
单位
数值
主控项目
1
地基承载力
大于460KPa.
载荷试验或按规定方法
2
配合比
4:3:3
检查拌合时的体积比或重量比
3
压实系数
不小于0.90
现场实测
一般项目
1
砂石料有机质含量
%
≤3%
焙烧法
2
砂石料含泥量
%
≤5
水洗法
3
石料粒径
mm
≤100
筛分法
4
含水量（与最优含水量比较）
%
±2
烘干法
5
分层厚度（与要求比较）
mm
±50
水准仪
砂及砂石地基质量检验标准表
