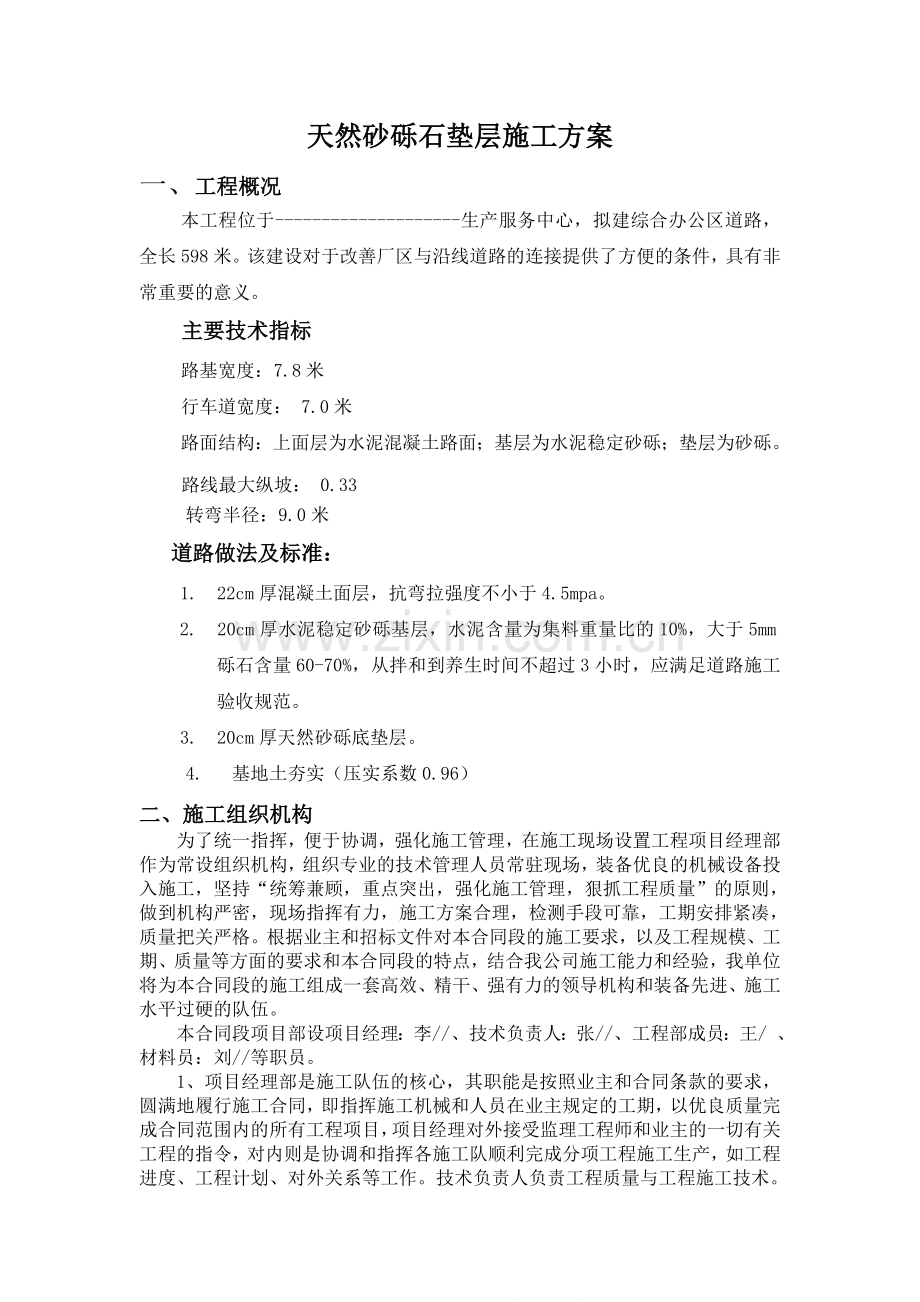

天然砂砾石垫层施工方案
一、工程概况
本工程位于--------------------生产服务中心，拟建综合办公区道路，全长598米。该建设对于改善厂区与沿线道路的连接提供了方便的条件，具有非常重要的意义。
主要技术指标
路基宽度：7.8米
行车道宽度： 7.0米
路面结构：上面层为水泥混凝土路面；基层为水泥稳定砂砾；垫层为砂砾。
路线最大纵坡： 0.33
转弯半径：9.0米
道路做法及标准：
1. 22cm厚混凝土面层，抗弯拉强度不小于4.5mpa。
2. 20cm厚水泥稳定砂砾基层，水泥含量为集料重量比的10%，大于5mm砾石含量60-70%，从拌和到养生时间不超过3小时，应满足道路施工验收规范。
3. 20cm厚天然砂砾底垫层。
4. 基地土夯实（压实系数0.96）
二、施工组织机构
为了统一指挥，便于协调，强化施工管理，在施工现场设置工程项目经理部作为常设组织机构，组织专业的技术管理人员常驻现场，装备优良的机械设备投入施工，坚持“统筹兼顾，重点突出，强化施工管理，狠抓工程质量”的原则，做到机构严密，现场指挥有力，施工方案合理，检测手段可靠，工期安排紧凑，质量把关严格。根据业主和招标文件对本合同段的施工要求，以及工程规模、工期、质量等方面的要求和本合同段的特点，结合我公司施工能力和经验，我单位将为本合同段的施工组成一套高效、精干、强有力的领导机构和装备先进、施工水平过硬的队伍。
本合同段项目部设项目经理：李//、技术负责人：张//、工程部成员：王/ 、材料员：刘//等职员。
1、项目经理部是施工队伍的核心，其职能是按照业主和合同条款的要求，圆满地履行施工合同，即指挥施工机械和人员在业主规定的工期，以优良质量完成合同范围内的所有工程项目，项目经理对外接受监理工程师和业主的一切有关工程的指令，对内则是协调和指挥各施工队顺利完成分项工程施工生产，如工程进度、工程计划、对外关系等工作。技术负责人负责工程质量与工程施工技术。
2、工程部的职能是协助技术负责人解决各施工队施工中遇到的技术难题，编制重大施工项目的施工方案。制订和下达施工计划，检查、督促各施工队，按时完成任务，每月对各施工队完成的施工任务，报送监理和业主。
3、财务部负责对施工队进行工程拨款控制，并进行工程成本考核与分析，随时提供这方面的报告，供项目经理进行决策。
4、质检员直接在技术负责人的领导下负责全合同段的质量工作，是质量控制的专职部门，施工中同监理工程师密切配合，接受和传达业主和监理工程师有关质量的指令。
5、设备部统一控制全合同段内机械设备的维修、维护、保养、调度设备使用安全工作。
6、材料员统一控制全合同段内主要材料的购置和保管，做到有计划、高质量、低价格，监控好各施工队自购材料的质量和价格，最大限度地降低工程材料的成本，堵塞漏洞。

三、施工日期：
拟定施工日期：2***年7月2日-2***年7月22日。

四、砂砾垫层的施工方案、施工方法
（一）、施工方案
所有路段均采用20mm厚砂砾垫层。

施工方案如下：
砂砾垫层的砂砾用自卸汽车直接从料场运至摊捕现场摊铺，采用机械配料、摊铺的方法施工，用YLZ2812压路机进行碾压,碾压遍数不得少于3遍。

（二）、施工工艺及有关规定
首先在已完路基上作20-50米试验段，以确定拌和、压实方法、压实机械类型、工序、压实系数、碾压遍数和压实厚度、最佳含水量、水泥剂量等作为今后施工现场的控制依据。

1．施工准备工作
①查路基封层:

对已完工的路基封层进行交工验收，加强对路基宽度、标高、平整度等项目的检验，质量合格后方可进行底基层施工，否则应采取相应措施进行处理。

② 施工放样：
在准备好的下承层每20米断面准确放样，标出基层边缘桩，测出标高，标明桩号。
2．施工工艺
1)铲车配料及摊铺
① 确定松铺系数。
② 砂砾的含水量
③ 清扫现场，洒水湿润保证良好的连接性。
④砂砾的运输：
运砂砾汽车装好砂砾后要检查后箱板是否关牢，避免运输中后箱松动而遗失砂砾。车辆应按运输选定好的最佳路线，快速运到路槽内，以减少砂砾水分蒸发量，为压实提供充足水分条件。
⑤砂砾的装卸
卸砂砾时一定要听从施工管理人员的指挥，为推、平、压提供最优卸料位置，加快施工进度。
根据垫层的设计厚度和松方系数测算出卸料间距后，开始用自卸汽车卸料。
⑥摊铺
摊铺时用铲车摊铺。然后按规定的标高、路拱，并配一用的水车在现场。
⑦碾压
砂砾摊铺完毕后用压路机全路压2遍，最后用拖振进行终压，直至表无轮迹且潮湿。
压路机碾压速度，两遍宜采用1档（1.5-1.7Km/h）为宜,使砂砾归位档(2.0-2.5 Km/h)。压路机碾压时，严禁“调头”“刹车”，刚开始要慢些，不能突然加速，以保证垫层表面不被扒起和松散。
在施工过程中，配备专用洒水车，视砂砾含水量情况进行适当均匀的洒水。
每一段施工完毕后，立即进行厚度、压实度检测。测量人员进行标高，路拱检查，如有不符合要求段，应进行修整，铲高垫低洒水碾压、达到要求标准为止。
⑧接头处理和交通管理
两工作段搭接部分，应采用对接直立形式接缝（头）处理。砂砾垫层已完成的段落要绝对封闭交通，禁止一切车辆通行，以免伤害表层，影响平整度。

路面砂砾垫层施工工艺流程图
准备下承层

砂砾运输

施工放样

卸 料

铲车摊铺

铲车 找 平

精 平

洒水碾压

报请验收合格

进行下道工序

陕西****建筑工程有限公司 2***年7月2日
