湖南省益阳至马迹塘高速公路第一合同段凤形山互通AK0000～AK1226666路基工程施工方案.docx

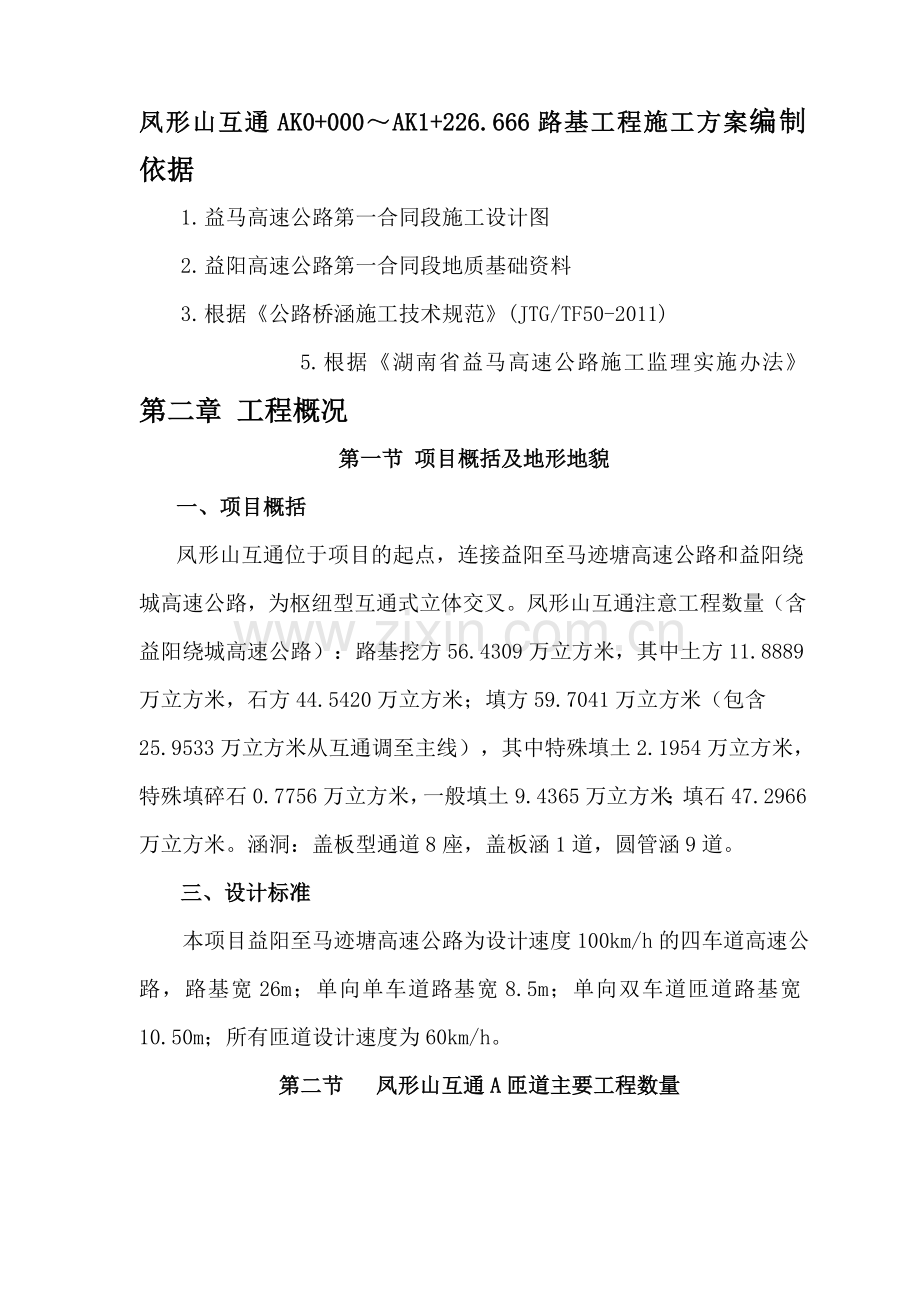

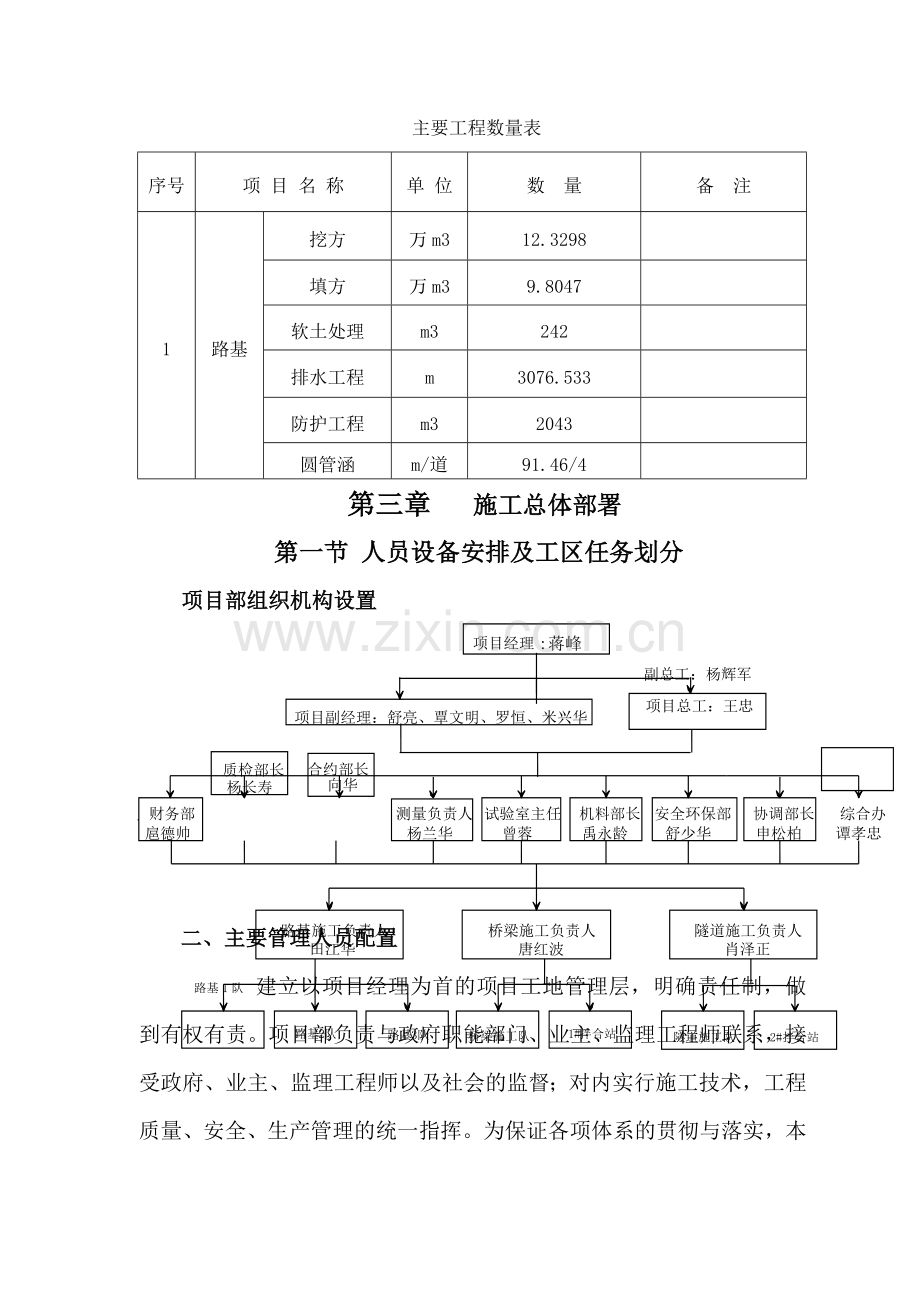

凤形山互通AK0+000AK1+226.666路基工程施工方案编制依据1. 益马高速公路第一合同段施工设计图2. 益阳高速公路第一合同段地质基础资料3. 根据公路桥涵施工技术规范(JTG/TF50-2011)5.根据湖南省益马高速公路施工监理实施办法 第二章 工程概况 第一节 项目概括及地形地貌一、项目概括凤形山互通位于项目的起点，连接益阳至马迹塘高速公路和益阳绕城高速公路，为枢纽型互通式立体交叉。凤形山互通注意工程数量（含益阳绕城高速公路）：路基挖方56.4309万立方米，其中土方11.8889万立方米，石方44.5420万立方米；填方59.7041万立方米（包含25.9533万立方米从互通调至主线），其中特殊填土2.1954万立方米，特殊填碎石0.7756万立方米，一般填土9.4365万立方米；填石47.2966万立方米。涵洞：盖板型通道8座，盖板涵1道，圆管涵9道。三、设计标准 本项目益阳至马迹塘高速公路为设计速度100km/h的四车道高速公路，路基宽26m；单向单车道路基宽8.5m；单向双车道匝道路基宽10.50m；所有匝道设计速度为60km/h。 第二节 凤形山互通A匝道主要工程数量 主要工程数量表序号项 目 名 称单 位数 量备 注1路基挖方万m312.3298填方万m39.8047软土处理m3242排水工程m3076.533防护工程m32043圆管涵m/道91.46/4 第三章 施工总体部署第一节 人员设备安排及工区任务划分项目部组织机构设置隧道施工负责人肖泽正路基施工负责人田江华项目副经理：舒亮、覃文明、罗恒、米兴华 试验室主任曾蓉 机料部长禹永龄项目总工：王忠项目经理:蒋峰桥梁施工负责人唐红波 1#拌合站桥梁施工队 财务部扈德帅 综合办谭孝忠 安全环保部舒少华 测量负责人杨兰华 路基2队 路基3队 2#拌合站隧道施工队 协调部长申松柏副总工：杨辉军合约部长 质检部长向华杨长寿路基1队二、主要管理人员配置 建立以项目经理为首的项目工地管理层，明确责任制，做到有权有责。项目部负责与政府职能部门、业主、监理工程师联系，接受政府、业主、监理工程师以及社会的监督；对内实行施工技术，工程质量、安全、生产管理的统一指挥。为保证各项体系的贯彻与落实，本项目配备了技术力量较强、经验丰富的一批技术、管理人员，其主要名单和分工如下表： 益马高速公路第1合同段主要技术、管理人员一览表蒋峰项目经理舒亮项目副经理覃文明项目副经理杨长寿质检部长向华合约部长杨兰华测量负责人曾蓉试验室主任禹永龄机料部长舒少华安全环保部长申松柏协调负责人张树德路基施工覃春通涵、防护及排水施工三、测量、试验及质检设备配置表 测量、试验及质检设备表 仪器名称规格型号单位数量备注全站仪日本索佳SET22D台1水准仪日本索佳C30台2电动脱模器LQ-T150D台1震动式标准振筛机30台1容积升1L2L套1石子压碎仪150加厚套1石子压碎仪150套1石子标准漏斗绍兴公路仪器厂台1砂子标准漏斗绍兴公路仪器厂台1电子天平ES-20KH20kg/1kg台1电子天平ES-1000H1000g/0.01g台1针片状规准仪绍兴公路仪器厂套1游标卡尺0-200mm把1百分表0-10个20酒精25kg桶2架盘天平1000g台2铝土盒绍兴公路仪器厂只60方土盒绍兴公路仪器厂只20瓷方盘大、中、小只22砼维勃稠度仪HVC-1台砼坍落度仪附标尺捣棒漏斗套1砼试模1503组50数控水泥砼标养箱SHBY-40B台1电动水泥抗折机DKZ-5000台1水泥胶砂搅拌机JJ-5台1水泥胶砂震动台ZT-96台1水泥净浆搅拌机NJ-160台1全不锈钢沸煮箱FZ-31台1水泥细度负压筛仪FSY-150台1水泥稠度仪绍兴公路仪器厂台1雷式夹测定仪LD-50台1水泥留样桶绍兴公路仪器厂只10圆模绍兴公路仪器厂只1秒表绍兴公路仪器厂只2研钵绍兴公路仪器厂只1汤勺绍兴公路仪器厂把5毛刷绍兴公路仪器厂把5有节温度计绍兴公路仪器厂支2红色温度计绍兴公路仪器厂支2水银温度计绍兴公路仪器厂支2玻璃量筒10-1000ml套2烧杯50ml-2000ml套1凡士林500g瓶1滤纸150盒10李氏比重瓶250ml只1大口瓶1000ml只1滴管绍兴公路仪器厂支1压力试验机YE-2000台1强制式砼搅拌机STD-60台1混凝土振动台1M2台1标养室温控仪DYS-11台1砼贯入阻力仪SGO-1200N台1烘箱103-1台1烘箱101-2台1砂浆试模绍兴公路仪器厂组10冷弯冲头6-125套1静力学天平绍兴公路仪器厂台1水泥剂量测定仪绍兴公路仪器厂套1砂子标准筛（圆孔）绍兴公路仪器厂套3抗压夹具40*40mm套1无侧限试模绍兴公路仪器厂侵水膨胀附件绍兴公路仪器厂套2 四、机械设备配置表 我部为加快工程进度，保证工程质量，在匝道区安排2套路基填筑设备： 主要机械设备表设备名称型 号性能指标单 位数 量装载机50L台1汽车吊20T台1推土机SD16160台2挖掘机PC300180kW台1PC22011OKW台2平地机GR13511OKW台1压路机20T台2自卸车12T辆10羊足碾20T台1五、材料试验准备各种材料及配合比均按技术规范要求做好各种试验，做好路基、涵洞以及防护工程所有相关试验工作，所有的试验资料报监理工程师认可。对涵洞及防护工程中使用钢筋进行物理力学试验，做到钢筋的力学性能必须符合JTJ18-2013标准的规定。并且严格遵守“先试验，后使用”的原则，严禁盲目使用。将所有的试验资料报监理工程师认可。 第二节 施工进度计划工期安排计划主线路基开工日期为2015年 月，主线路基完工日期为2016年 月，工期为 个月。主线路基施工进度横道图： 时间 项目2015年2016年5678910111212345678910特殊路基处理土石方开挖路基填筑通涵工程防护工程排水工程 第四章 主线路基工程施工方案 路基土石方工程总体施工方案1、挖方路基以推土机、挖掘机、装载机和自卸汽车相结合的配套方式组织施工，自上而下分层逐级开挖，逐级防护；填方路基采用推土机、平地机、压路机和自卸汽车相结合的配套方式组织施工，并采用全断面、水平分层填筑的方法，分层压实、分层检查验收。2、软土主要分布于沿线水田、水塘、冲沟等地势低洼地段，大多是由于地下水丰富，地势低洼、地下水排泄相对不畅而粘性土被长期侵泡而成，采用挖除换填透水性材料的施工方案。3、外购业主、监理指定厂家的预制管节到工地进行安装。4、排水、防护工程结合路基开挖、路基填筑实际进程，逐步展开。 1、公路用地范围内原有构造物，应根据设计要求进行处理。 2、二级及二级以上公路路堤和填方高度小于1m的公路路堤，应将路基基底范围内的树根全部挖除并将坑穴填平夯实；填方高度大于1m的二级以下公路路堤，可保留树根，但根部不能露出地面。取土坑范围内的树根应全部挖除。 3、应对路幅范围内、取土坑的原地面表层腐殖土、表土、草皮等进行清理，填方地段还应按设计要求整平压实。清出的表层土宜充分利用。 第二节 软基处理 一、本合同段软土主要由粘性土被长期侵泡而成；局部发育冲洪积或淤积而成，本合同段软土厚度较薄，多小于3m。根据设计要求采用开挖换填处理方案，施工时采用挖掘机挖除换填范围内的软土，自卸汽车运到弃土场堆放，清除完毕后用透水性较好的材料回填，分层压实。 1、清除软土地段先清除便道处软土，按照石方路基填筑要求及方法修筑便道，确保施工机械及汽车出入。 2、做好触探试验，估算清软数量，并根据清软数量配置设备，确定软土开挖及处治方案报监理处批准。 3、准确放出清软土平面范围，填写开工报告，并申请开工。二、软基换填施工工艺软基换填施工工艺框图地基承载力实验原地面测量二次承载力试验挖除软土运至弃土场清淤后高程测量换填透水性材料复测完成面高程验 收 三、挖除软土挖除软土前，做好施工期临时排水系统，在换填范围内两侧挖两条纵向排水沟，根据需要增设部分横向排水沟，保证清淤范围内不积水。纵向临时排水沟位置宜为永久性路堤排水沟所处位置。 1、严格执行公路路基施工技术规范JTG/F10-2006的有关规定。 2、采用挖机掘除，自卸汽车运出，并将废土运走。 3、挖除务必彻底，清理完毕报请监理工程师进行现场检验。 4、软土在弃土场的堆弃应合理布置，完工后弃土堆须平整及绿化，并在周围适当防护，以防淤泥损害环境。 四、透水性材料回填 换填材料优先选取本合同段内水稳性或透水性好的利用挖方，外购的透水性回填材料必须符合规范及设计要求，并通过监理工程师批准后才能用于回填。 回填材料按路堤的施工方法： 1、用于回填的填料不能含有腐殖土、树根、草根或其它有害物质，填方作业分层进行摊铺，平地机整平、每层松铺厚度不大于30cm。 2、每层填料铺设的宽度，每侧超出路堤设计宽度50cm，施工完成后再刷去，以保证刷坡后的路基边缘有足够的密实度。 3、如在路基范围内修筑便道或引道时，这些便道或引道不作为路基填筑的部分，须重新填筑成符合规定要求的新路基。 4、换填材料的粒径最大尺寸不超过压实厚度的2/3，并要求粒径均匀。 5、回填材料在压实前先整平，并做成不小于2-4%的横坡，以利排水。碾压时，遵循先边后中，先内后外，先静后振的原则，相邻搭接部分重叠1/3轮宽。 6、透水性材料回填时，试验控制同步进行，压实度检测在每层填筑每200m或2000m2每压实层测4处。 第三节 路基挖方 一、一般挖方路基 1、路基土石方开挖的进度是否优质高速，是整个路基土石方工程项目的关键。我部拟定土方路基采用推土机配合挖掘机装土、自卸汽车运输卸土的施工方案。挖方工程运距在50m以内的，采用推土机作业；运距超过50m的，采用挖掘机配定重型自卸汽车的联合作业方式进行。 2、挖方路基施工方案及要求K72+925（1）在施工前将详细复查设计文件所确定的深路堑地段的工程地质资料及路堑边坡，收集了解土石界线、风化厚度和破碎程度、岩层工程特性、土质路堑的含水量和力学特征、不良地质水文情况，确定最佳的施工方案。（2）开挖前采用全站仪准确放样，并在开挖面外侧至少5m处开挖施作截水沟，以免雨季雨水顺边坡流下而影响路堑边坡的稳定性。同时，在路堑开挖断面边坡内侧也应开挖纵向边沟排水，保证路堑内无积水现象。（3）路堑施工中，根据土石分界线进行分别开挖，如发现土石性质与设计不符应修改施工案并及时报请监理工程师批准。（4）路堑开挖时，应注意边坡的开挖。路堑边坡首先由挖机进行初步修整，再用人工进行刷坡。对于开挖到位的路堑要及时对边坡进行防护，以免边坡暴露过久而造成边坡土质的工程性质的改变，影响边坡稳定。（5）土方开挖按图纸要求自上而下开挖，不得乱挖、超挖，严禁用爆破法施工或掏洞取土。（6）挖至路床顶标高时，须做300mm范围内的压实度检测，要求不低于96%，否则要采用特殊压实机具和其他措施进一步压实，若出现非适用性材料，经监理工程师批准后采取改良和换土等方案进行处理，并保证路床顶面以下80cm的压实度不小于96%。 二、深路堑施工 1、深路堑的施工进度直接制约着填方路堤的施工，我部拟采用如下施工顺序： （1）对长度较短的深路堑，采用多层横向全宽挖掘法施工，分层横挖使工作面纵向拉开，多层出土，可以容纳较多的施工机械，加快开挖进度， (2)对于长度较长的深路堑，采取通道纵挖法施工，即沿纵向分层，每层先挖一条通道，然后开挖两旁，通道可作为施工机械和运输车辆通行线路，按此法施工可得到更大的工作面，以加快施工速度。如果路堑很长，则可分别从路堑两端同时开挖。通道纵挖法开挖示意如图所示： 52134108679 、施工方案 （1）在施工前详细复查深挖路堑地段的工程地质资料，包括土石界限、岩层风化厚度及破碎程度，岩层的构造特征等。根据现场考察及设计要求，编制详细的施工组织设计，报监理工程师审批后实施。 （2）根据设计横断面的边坡坡率、台阶宽度，精确计算路堑堑顶的开挖线。采用全站仪放样，根据现场坡口标高放出路堑坡口桩。 （3）根据坡口桩放出路堑开挖线，进行清表、清杂等。 （4）开挖中如发现有较大地质变化时，停止施工，重新进行工程地质补充勘探工作，并根据新的地质资料修正施工方案，报监理工程师审批后实施。因深挖路堑工程量大、施工环境复杂，技术要求高，施工难度大，是控制工程进度的关键工程，必须精心组织，科学施工。 （5）开挖根据岩石类别、风化程度和节理发育程度，确定开挖方法。对于软石和强风化岩石能用机械开挖的采用机械开挖，不能用机械直接开挖的石方，采用爆破作业开挖。在石方爆破作业前，根据地形地质，开挖断面及施工机械配备等情况，编制实施性爆破设计施工方案，报请监理工程师批准，并严格按照监理工程师的指令执行。路堑既长又深时，采用纵向分层分段开挖，每一层先挖出一通道，然后开挖两侧，使每一层有独立的出土道路和临时排水系统；对风化破碎岩体，为保证施工中边坡的稳定和边坡防护的施工作业，采用阶梯式进行开挖，按设计要求的高度设置平台，形成阶梯边坡。开挖时，边坡预留2-3m 采用光面爆破或预裂爆破作业，人工刷坡。（6）边坡控制方案为确保边坡的稳定，不产生超挖和欠挖，边坡采用光面爆破，节理裂隙较发育地段及某些特殊地段采用预裂爆破。深挖路堑的施工遵守分级开挖、分级防护、及时防护的原则，开挖一级防护一级，在下一级开挖时，上一级已做好保护措施。砌筑边坡防护应注意：A、砂浆采用重量法控制计量，并采用机械拌和，砌筑采用坐浆法分层按规范砌筑。B、将大块较平整的片石人工加工凿平，用来砌筑护面墙的外露面，并加工好砌筑沉降缝的角石，角石加工整齐，要有两个面相互垂直。C、护坡的沉降缝按设计图纸要求设置，砌筑沉降缝采用角石加工整齐，以保证沉降缝砌筑后垂直于水平面并且宽度上下一致。D、砌筑过程中和砌筑完工后7 14 天内，随时对已砌筑砌体养生，保持其表面湿润。 3、基本要求： （1）路堑施工做好防排水工作，并与永久性排水系统相结合，避免积水冲刷边坡。 （2）路堑施工应自上而下，路床压实符合要求，表层平整、顶面路拱符合要求。 （3)路基表面平整、密实、无局部坑洼、线形圆滑，边线顺直。 （4）边坡稳定平顺稳定。 （5）取土场材料的试验报告及时提交给监理工程师，证明该材料适宜作填料，监理工程师批准后尚可开挖，取土场开挖前应作清理，移除表土及不适宜材料。三、石方路基（爆破）施工方案 1、路堑边坡坡度根据地形、岩土性质、构造发育情况、水文地质条件、边坡高度等因素确定，路堑边沟外设置碎落台，宽度为1.5m。当挖方边坡高度H12m时，只设一级边坡，当H12m时，每10m为一级，各级间设2m宽的平台及平台截水沟，最后一级边坡高度小于10m时，不增设平台。一、二级土质边坡坡度为1:1.5；石质边坡坡度1:0.751。根据工程特点，结合进度要求和资源配置等因素，采取按台阶高度分层分段多作业面同时开挖的施工方案，施工中采用深孔微差爆破技术，先拉通路堑主槽，两侧边坡预留的1m2m宽的岩体不爆，作为中部主爆体的隔墙，以减少大爆破对边坡的损伤，同时预留的岩体光面爆破时，可以根据主爆体的爆破情况和岩石性质更准确地选择爆破参数，提高边坡的光爆效果。 2、主爆区控制爆破参数 采用潜孔钻机垂直钻孔，钻孔直径d100mm，炮孔布置如下图所示。 （1）底盘抵抗线W底27m。（2）炮孔间距amW底12727m。 （3）炮孔排距b09a10a，取27m。 （4）钻孔深度LHh105m。（10m高台阶，孔深超深0.5m） （5）单位体积耗药量q：考虑路堑上、下部石质坚硬程度不等，一般路堑上部石质较软取025kgm3032kgm3，路堑下部取030kgm3039kgm3，每个炮孔装药量QqaWH（kg），最大孔装药量为285kg。 （6）装药结构：施工中选用直径32mm的2号岩石铵梯炸药，采用连续装药结构。装药时把5支药卷捆成一组连续装药，使药量均匀分布在炮孔长度上，炮孔底部1m左右为加强段。起爆药包用2个同段的毫秒雷管，反向捆在炸药药卷上，放在距孔底30cm处。 （7）起爆方式：采用电力起爆。 2、边坡光面爆破参数 （1）最小抵抗线W根据边坡预留岩体的情况取值10m20m，边坡顶留层不宜过大，否则正常的药量无法克服岩石阻力，容易造成欠挖。 （2）炮眼直径d0100mm，间距取100cm120cm。 （3）光面爆破单位体积耗药量q02kgm303kgm3，每个炮孔装药量Q0qaWH（kg），最大每孔装药量为63kg，线装药密度为036kgm069kgm，线装药密度应该进行严格控制，以防药量过大而损伤边坡。 （4）装药结构采用不耦合间隔装药法，如图3如示。施工中选用直径32mm的2号岩石铵梯炸药，不耦合系数为313，装药时将炸药间隔捆装在竹片上，再装入炮孔，炮孔堵塞长度15m。 3、爆破地震安全距离为了保证爆破区两侧民房安全，根据爆破安全规程规定对爆破地震安全距离进行验算。一般砖石建筑物地面的质点安全振动速度为3cms，根据公式R（KV1aQm计算，结果为69m（K100，V3cms，a15，Q为最大一段的药量285kg，m取13），现场测定爆破中心距民房最小的水平距离为80m，验算结果表明，爆破对民房并无影响。个别飞石的安全距离按200m进行警戒，为减少飞石，施工中采用草袋装土覆盖炮孔。 4、施工工序 爆破施工一般顺序为：施工测量孔位布置钻孔炮孔检查爆破器材准备装药联结爆破网络布设安全岗哨炮孔堵塞爆破覆盖起爆信号起爆消瞎炮、处理危石解除警戒爆破效果分析及资料记录。 （1）布孔 炮孔标定必须按照设计好的爆破参数准确地在爆破体上进行标识，不能随意变动设计位置。布孔前应先清除爆破体表面积土和破碎层，根据施工测量确定的边坡线，从边坡光爆孔开始标定，然后进行其他孔位的布置，布孔完成后，应认真进行校核，实际的最小抵抗线应与设计的最小抵抗线基本相符。 （2）钻孔 在钻孔过程中，应严格控制钻孔的方向、角度和深度，特别是边坡光爆孔的倾斜度应严格符合设计要求。孔眼钻进时应留意地质的变化情况，并做好记录，遇到夹层或与表面石质有明显差异时，应及时同技术人员进行研究处理，调整孔位及孔网参数。钻孔完成后，及时清理孔口的浮碴，清孔直接采用胶管向孔内吹气，吹净后，应检查炮孔有无堵孔、卡孔现象，以及炮孔的间距、眼深、倾斜度是否与设计相符，若和设计相差较多，应对参数适当调整，如果可能影响爆破效果或危及安全生产，应重新钻孔。先行钻好的炮孔，用编织袋将孔口塞紧，防止杂物堵塞炮孔。 （3）装药 装药前，要仔细检查炮孔情况，清除孔内积水、杂物。装药过程中应严格控制药量，把炸药按每孔的设计药量分好，边装药边测量，以确保线装药密度符合要求。为确保能完全起爆，起爆体应置于炮孔底部并反向装药。 （4）网路敷设敷设电爆网路时，主线要从爆破工点往电源地点敷设，保持10%的松弛度，接头绝缘，并用小木块支垫离开地面。电爆网路敷设后，所有人员应撤离至危险地区以外。然后用欧姆表或电桥检查网络导电是否良好。电爆网路应铺设双线，绝对禁止利用水或大地作为接地线。区域线与主线的连接必须在所有炮孔均已装填完毕，且现场工作人员均达安全区后，才允许进行电雷管的脚线连成短路，并严禁与电池放在一起或与电源线路相碰。主线末端要用胶布包裹，以防触电源，引起爆炸。 （5）盲炮处理盲炮包括瞎炮和残炮，发现盲炮和怀疑有盲炮，应立即报告并及时处理。若不能及时处理应设置明显的标志，并采取相应的安全措施，禁止掏出或拉出起爆药包，严禁打残眼。盲炮处理，应由原施工人员参加处理。a、经检查确认炮孔的起爆线路完好和漏接、漏点造成的拒爆，可重新进行起爆。b、打平行眼装药起爆。对于浅眼爆破，平行眼距盲炮炮孔不得小于0.6m外另行打眼爆破（当炮眼不深时，也可用裸露药包爆破），深孔爆破平行眼距盲炮孔不得小于10倍炮孔直径。c、用木制、竹制或其他不发火的材料制成的工具，轻轻地将炮孔内大部分填塞物掏出，用聚能药包诱爆。d、若所用炸药为非抗水硝铵类炸药，可取出部分填塞物，向孔内灌水，使炸药失效。e、对于大爆破，应找出线头接上电源重新起爆或者沿导洞小心掏取堵塞物，取出起爆体，用水灌浸药室，使炸药失效，然后清除。 5、爆破安全 （1）装药必须用木棒把炸药轻轻压入炮眼，严禁使用金属棒。导爆索填塞正常装药底部增强光面爆破方案示意图路堑爆破方案示意图1.0-1.2m孔距：2.5-3.0m2.5-3.0m一般路堑爆破方案示意图 分层爆破示意图第四节 路基填方 一、一般路堤施工方案 施工放样场地清理填前碾压检测压实度定填土分格网运、填土含水量检测（洒水或晾晒）摊铺、平整碾压检验检验合格进入下一道工序。 1、准备阶段（1）施工填筑之前先由测量人员对路基红线区域放样并进行场地清理，对于施工范围内的一切建筑垃圾，表层土及植物树根草皮等先清理出场地并运至指定的弃土地点，在自检合格后报请路基监理工程师检验，征得同意后进入下一道工序。（2）在场地清理合格后，对填筑地段进行动力触探试验来判别是否存在软土地基，如果存在软土则根据实际情况对软土地基进行处理，如果没有则对原地基进行填前压实，在原地面的压实度达到90%以上以后报请监理工程师进行验，再进入下一道工序。 2、填筑过程（1）施工测量测量仪器采用全站仪和自动精平水准仪，利用加密导线点对路基中桩、边桩及高程进行控制。路基边桩测量放样并按规范规定每侧加宽50cm，放样完毕报监理工程师检验。（2）定填土分格网根据自卸车的运输方量即确保填筑时每一车倾倒一个方格，对试验段表面进行分格，用石灰洒出分格线。分格分法例：每台运输车的装运方量18m3，松铺厚度30cm，则每车料需要60m2场地，为了让车卸料方便，方格宜成长方形，可按10m6m的方格布置。（3）挖、运、填土取土应分层进行，每层厚度不超过2m为宜，汽车运输至施工地点，按方格网盾堆料。在整平碾压前，试验室会同监理对填料进行含水量测验，当含水量过大时，应将填料摊开翻晒，过小时应晒水闷料，直到填料的含水量在最佳含水量2%范围内，才能进行整平碾压。（4）摊铺整平整平应根据中、边桩挂线确定摊铺顶面，严格控制好松铺厚度，用直尺结合水平仪抄平控制并实测松铺厚度，松铺厚度初定30cm。填料摊铺使用推土机进行初平，压路机快速静压一遍，以暴露潜在的凹凸面，对于局部不平的地方，人工配合机械进行找平和补料。再用平地机进行精平，大面必须保证平整，并作成向两侧2的横向排水坡，防止路基面因下雨或碾压过程中洒水时出现局部积水。（5）碾压填料含水量达到要求后，采用振动压路机碾压。压实作业的施工顺序为：先静压后振动最后静压的操作规程进行碾压，碾压速度控制在34km/h为宜，每振压一遍检测压实度。压实的顺序是先压路基边缘，后压路基中间，弯道设有超高段时，应从较低一侧向较高一侧碾压。碾压作业时，相邻轮迹应重叠1/3轮宽，做到无偏压、无死角、碾压均匀。采用20t(22t)功率压路机进行路基压实试验。 3、检测 在压实后，试验人员对其进行压实度检测，测量人员对路基宽度、平整度及中桩位置进行检测，只有各项技术指标符合以下的标准时，方能报请监理工程师进行验收，在征得同意后进入下一层填施工。 土方路基实测项目：项次检查项目规定值或允许偏差检查方法和频率高速公路、一级公路1压实度（%）零填及挖方（m）00.30-按附录B检查密度法：每200m或2000m2每压实层测4处。00.8096填方（m） 00.80960.81.50941.5932湾沉（0.01mm）不大于设计计算值按附录1检查3纵断高程（mm）+10，-15水准仪：每200m测4断面4中心偏位（mm）50经伟仪：每200m测4点，弯道加HY、YH两点5宽度（mm）不小于设计值米尺：每200m测4处6平整度（mm）153m直尺：每200m测2处10尺7横坡（%）0.3水准仪：抽查每200m测4个断面8边坡坡度不陡于设计值抽查每200m测4处平顺度符合设计 4、施工注意事项（1）当路基填筑到一定高度时（一般为24m），应用机械对路堤边坡进行修整，削去超宽部分，再用人工进行修整，然后进行路堤排水、防护工程施工。（2）施工过程中应严格遵守施工监理程序，严禁出现在没有征得监理工程师同意而擅自施工的情况。（3）在潮湿或水田地段填筑路基时，必须在路基范围内开挖纵横向排水沟，排除积水，切断或降低地下水。回填采用渗水性良好的材料。（4）严格控制土方含水量，保证最佳含水量下用重型机具压实。对于压路机无法压实的地方，使用小型机具或打夯机夯实。（5）填筑路基每侧必须超填50cm，地面横坡陡于1:5时，将原地面挖成台阶，台阶宽度不小于2m，并做2 %4 %的内倾斜坡 。（6）在施工过程中，技术人员应及时报送各类检测资料，保证在每一道工序完成后，竣工资料也能同时完成。（7）所有施工必须严格按照益马高速公路建设公司规定，监理工程师指令和路基施工技术规范精心组织施工。二、填石路基施工方案 1、施工顺序：施工准备材料试验基底处理试验确定施工参数装运石方分层碾压铺平空隙碾压压实检验检验高程检验合格后进行下道工序。（1）施工准备路基填筑之前先用全站仪精确测定出填方坡脚线，填方范围内所有垃圾、建筑物、植被等彻底清除并运至特定地点。（2）石方填筑材料应先检后用，根据自卸车的运输方量即确保填筑时每一车倾倒一个方格，对路基进行分格，用石灰洒出分格线。分格分法例：每台运输车的装运方量18m3，松铺厚度40cm，则每车料需要45m2场地，为了让车卸料方便，方格宜成长方形，可按9m5m的方格布置。 （4）压实机械选用自重 2、施工注意事项 石方路基实测项目：项次检查项目规定值或允许偏差检查方法和频率高速公路、一级公路1压实度层厚和碾压遍数符合要求监理工程师旁站或查施工记录2纵断高程(mm)+10 ， -15水准仪：每200m测4断面3中线偏位(mm)50经纬仪：每200m测4点，弯道加测HY、YH两点4宽度(mm)不小于设计值米尺：每200m测4处5平整度(mm)203m直尺：每200m测4处3尺6横坡(%)0.5水准仪：每200m测4断面7边坡坡度不陡于设计值每200m抽查4处平顺度符合设计三、土石混填路堤施工方案不合格合格施工准备材料试验试验确定松铺厚度、碾压遍数等参数装运填料分层填筑摊铺整平碾 压沉降差检压实度检验填方高程下一工序施工基底处理否土石混填流程图是 当填料中的石料含量小于70且大于30时，按土石混填路堤施工。最大粒径不得超过压实层的层厚，松铺厚度值按照40cm控制。填料发生变化时，最后一层土石填筑的填料最大粒径控制在15cm以内。 1、场地清理机械平整施工场地，并满足测量定位、放线与路基施工要求。现场清理过程中，须将原地面树根、杂草、淤泥质土清除干净，并且需要进行整平，压实度不小于90%，对清除杂物集中堆放，弃运至指定地点。如清表后原地面过于潮湿，需进行翻晒，待接近最佳含水量时进行碾压。2、测量放样清表完成后，由测量人员据施工图设计放出路基的中桩、边桩、坡脚线坐标和高程，直线段按20m每断面控制，个别地段原地表起伏较大的进行加密测量，加密后按10m每断面控制。在测量工作完成后及时报监理工程师进行审批，以便计算路基挖填量。在监理工程师审批后方可进行路基填筑工作。在具备路基填筑施工地段沿征地线做好临时排水沟，临时排水沟要有一定的纵坡，并且经常派人清理排水沟的废弃物，防止临时排水沟堵塞。 3、土石混填路基作业 、路基填筑施工前先用全站仪放出中线和左、右边线，按要求每侧超宽50cm，并用水平仪测量地面高程，确定路槽标高。 、土石混填路基松铺厚度按每层40cm控制，计算出所需土石方量。路基填筑过程中，进行超宽填筑，我项目路基填筑按每侧超出设计宽度50cm进行填筑，按事先确定的层厚拉杆挂线。汽车卸料时按已打好的方格先高后低，先两侧后中央的原则卸料，确保填料按最大松铺厚度所需用量均匀堆放，路基填料用推土机推平，对个别大的硬质石块采用机械破碎，个别不平处采用人工配合用细石块、石渣找平空隙，路基边部机械处置不到位的采用人工整修，整体整平后，测出松铺厚度是否符合试验要求，控制在40cm内。在路基填筑过程中，每层填筑均要做出双向横坡，以不小于2%的路基横坡填筑成形，防止路基因下雨积水造成局部弹簧。 、碾压 碾压前采用酒精燃烧法检测填料含水量是否符合规范要求，控制填料含水量在最佳含水量的2%以内。当含水量高出此要求时，将填料进行翻嗮；当含水量低于此要求时，采用洒水补充。 路基施工采用光轮振动压路机进行路基碾压。路基纵向方向碾压，先静压2遍，碾压速度控制在2.5km/h内，再强振碾压5遍，碾压速度控制在2.0km/h。前后两次碾压轮迹重叠三分之一以上，路基碾压最后两次的沉降差在2mm以内均满足设计要求。 、在作业中，若天气急剧变化，应迅速将路基整平、封压，防止雨水渗入路基造成弹簧。沿纵向同层次要改变填料种类时作出斜面衔接。 4、压实度检测 土石混填路基无法使用正常土方路基的灌砂法检测压实度，故采用沉降差法检测土石混填路段的压实度。按最后两遍碾压时沉降差小于2mm为准控制。 5、冲击碾压 为了更好的使路基压实度密实，在达到正常压实度的基础上，在基底至最上一级边坡中部之间每隔2.0m，采用冲击压路机冲击碾压20遍。碾压时压路机先从路基一侧边缘行驶，机械进行速度控制在12km/h15km/h之间。冲击碾压施工过程中，施工场地宽度大于冲击碾压转弯半径四倍时，以道路中心线将场地分为两半，压实路线如下图所示，冲击碾压顺序应符合“先两边，后中间错轮进行轮迹覆盖整个路基表面冲碾一遍。冲击压路机碾压示意图 6、土石混填路堤施工质量标准 土石混填路基实测项目项次检查项目规定值或允许值检查方法和频率高速公路1压实层厚和碾压遍数符合要求查施工记录2纵断高程（mm）+10，-20水准仪：每200m测4断面3沉降值（mm）最后碾压两遍沉降差2mm水准仪：每200m测3断面4路基填筑材料（石）符合规范及设计要求岩石单轴抗压强度试验5路基填筑材料（土）符合规范及设计要求土工击实标准试验 四、高填方施工方案为了保证高填方路堤的填筑质量及边坡稳定，特制订如下施工方案：1
