六期管道支架及吊架施工方案.docx

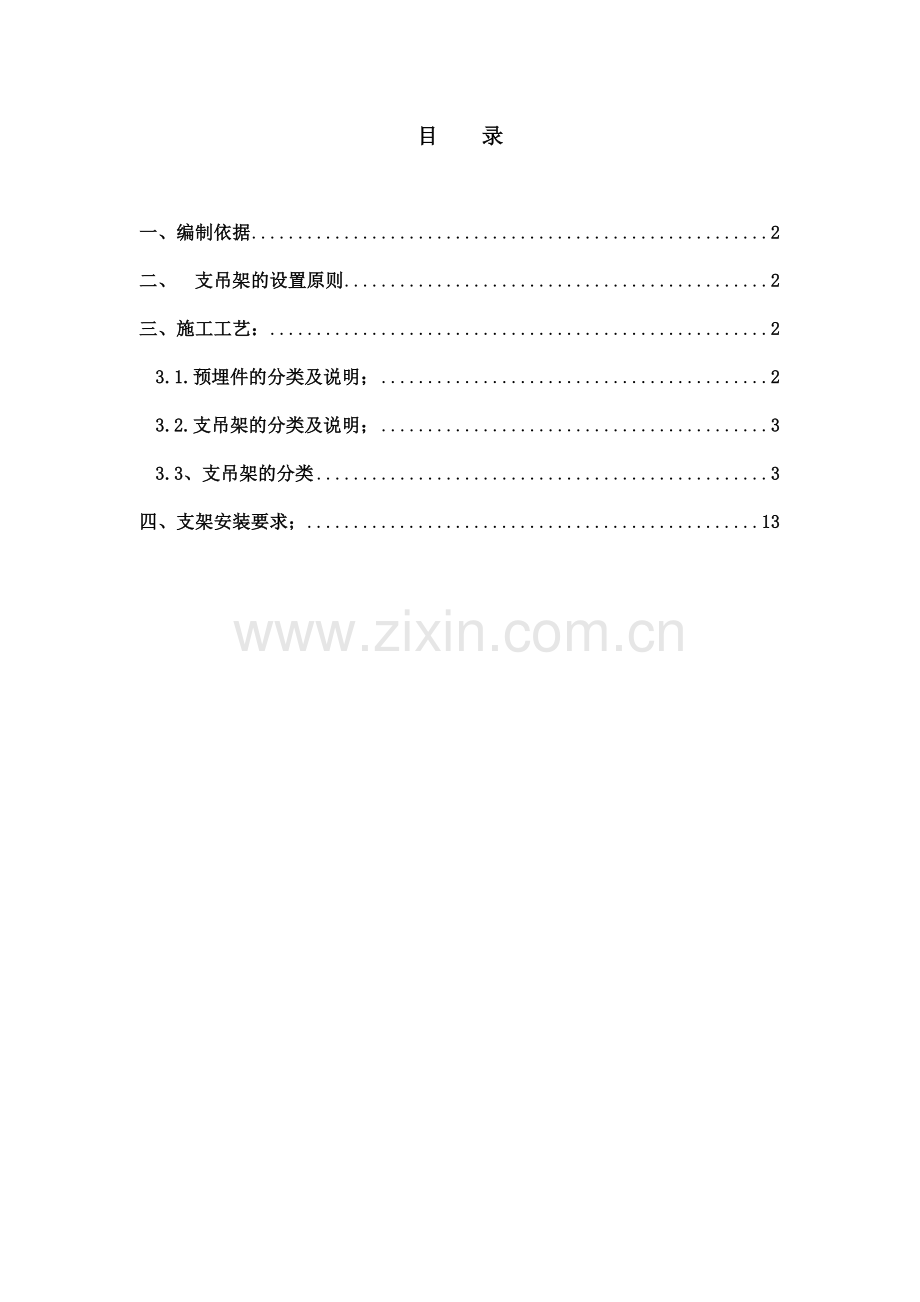

目 录

一、编制依据 2
二、 支吊架的设置原则 2
三、施工工艺： 2
3.1.预埋件的分类及说明； 2
3.2.支吊架的分类及说明； 3
3.3、支吊架的分类 3
四、支架安装要求； 13

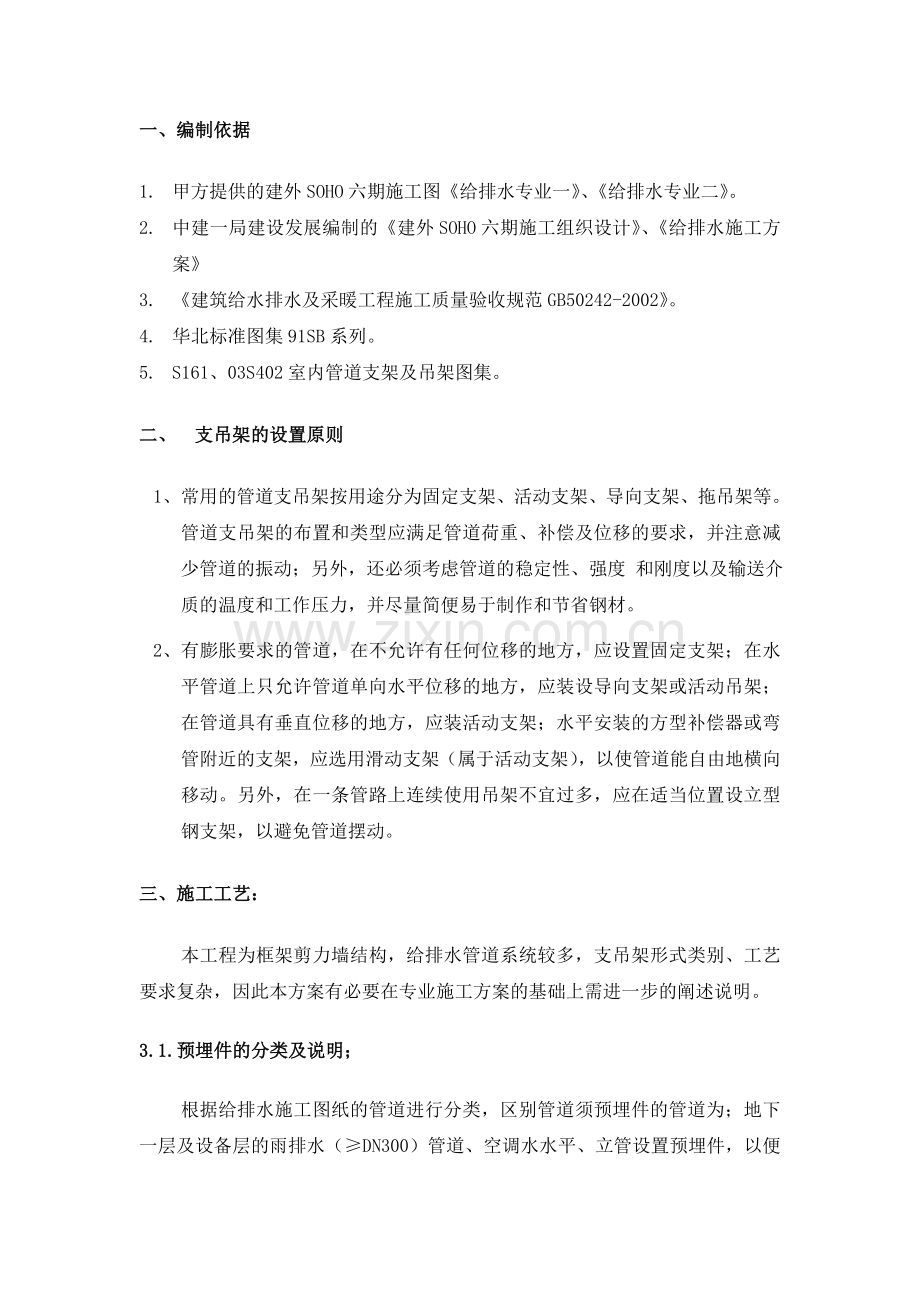

一、编制依据
1. 甲方提供的建外SOHO六期施工图《给排水专业一》、《给排水专业二》。
2. 中建一局建设发展编制的《建外SOHO六期施工组织设计》、《给排水施工方案》
3. 《建筑给水排水及采暖工程施工质量验收规范GB50242-2002》。
4. 华北标准图集91SB系列。
5. S161、03S402室内管道支架及吊架图集。
二、 支吊架的设置原则
1、 常用的管道支吊架按用途分为固定支架、活动支架、导向支架、拖吊架等。管道支吊架的布置和类型应满足管道荷重、补偿及位移的要求，并注意减少管道的振动；另外，还必须考虑管道的稳定性、强度 和刚度以及输送介质的温度和工作压力，并尽量简便易于制作和节省钢材。
2、 有膨胀要求的管道，在不允许有任何位移的地方，应设置固定支架；在水平管道上只允许管道单向水平位移的地方，应装设导向支架或活动吊架；在管道具有垂直位移的地方，应装活动支架；水平安装的方型补偿器或弯管附近的支架，应选用滑动支架（属于活动支架），以使管道能自由地横向移动。另外，在一条管路上连续使用吊架不宜过多，应在适当位置设立型钢支架，以避免管道摆动。
三、施工工艺：
本工程为框架剪力墙结构，给排水管道系统较多，支吊架形式类别、工艺要求复杂，因此本方案有必要在专业施工方案的基础上需进一步的阐述说明。
3.1.预埋件的分类及说明；
根据给排水施工图纸的管道进行分类，区别管道须预埋件的管道为；地下一层及设备层的雨排水（≥DN300）管道、空调水水平、立管设置预埋件，以便保证支吊架的负载。
3.2.支吊架的分类及说明；
除上述3.1预埋件部分，其它给排水管道大部分采用后打膨胀螺栓加型钢的固定形式。配合施工中，机电专业人员必须随工程进度密切配合土建结构工程做好预埋工作并加强检查，绝不能有遗漏。在管道施工过程中各种吊杆、吊架必须排列整齐，固定牢固，间距排布合理，型钢的形式、规格符合设计及施工规范规定要求。（未预留预埋件的固定架可以靠大梁进行安装固定）
3.3、支吊架的分类
3.1.1立管支架固定形式
3.1.1.1成排支架固定形式；
² 生活给水（冷水、热水）、中水、排水、雨水、透气及消防立管等几乎没有位移，可采用常规支架固定形式，详图如下：
² 立管的底部和各层管道分支水平管处应设置固定支架。
² 支架的间距按3-3.9米考虑（根据层高）。楼层≥5米左右应考虑两个支架并均称安装。
² 排水（机制铸铁）中水源水管、钢塑管应单独考虑支架间距的设置。在综合支架之间增加活动支架。
3.1.1.2单立管固定；
a) 当管道≤DN150的生活给水（冷水、热水）、中水、排水、雨水、透气及消防立管等在竖井或其它位置为单管或与其它管道间距较远时，可按下图形式一设置支架。≥DN200的单管可按形式二设置支架。

3.1.1.3空调水双管固定支架
由于空调水立管管径较大，立管按设计给出的管径加工支架，负载相当大。为了保证管道和结构的安全性；支架必须满足配重要求。

l 除立管上的固定支架，其它导向、活动支架可采用常规的双“U”扁钢卡或圆钢抱卡和槽钢的形式见下图；

3.1.1.4水平管支吊架的形式
u 穿吊型；吊架安装在楼板上，吊杆贯穿楼板，适用于公称直径15-300mm
的管道。安装时必须在楼板面层施工前钻孔安装。本工所示；
u 锚固型；吊架根部用膨胀螺栓锚固在楼板上，适用于DN15-DN150mm有坡度要求的管道。

u 管卡；
1) 单扁钢管卡；适用于公称直径15-300mm水平钢管安装。管卡承受的质量，公称直径15-100mm的为3米，公称直径125-300mm为6米。
2) 圆钢管卡；下图适用与15-700mm固定水平钢管及立管安装。水平管道计算的间距，公称直径15-100mm的为3米，公称直径125-600mm为6米。

u 双杆多管吊架；下图适用于公称直径15-250mm的水平管道安装。

预制加工
测定位置
吊杆吊架安装
预检、隐蔽验收

u 水平单管沿结构墙、柱；下图适用于公称直径15-200mm的水平管道安装。当为后砌墙时应考虑吊装。
u 单管吊架；为上锚固型吊架与单管扁卡的组合，适用于≤200mm的有坡度调节要求的管道。
u 单管固定支架；适用于≤50mm管道固定。

u 单管固定支架；适用于≥50-250 mm的管道固定。

u 弯管支座；下图适用于承受保温、不保温5米以内立管加阀门的重量， 水平管段长度不大于10米的管道支座。

u 喷洒管道末端防晃支架的安装（如下图）

四、支架安装要求；
1） 加工应规整，位置应正确，埋设平整牢固。
2） 支架与管道连接紧密，固定应牢固。
3） 支架不得漏焊、欠焊或焊接裂纹等缺陷。
4） 固定在建筑结构上的管道支架，不得影响结构安全。
5） 水平支架的间距根据不同材质，按照设计及施工规范要求进行设置。
6） 给水立管管卡安装，层高≤5米每层设置一个，层高≥5米，每层安装不得小于2个，管卡安装高度1.5-1.8米。两个以上管卡可匀称安装。
7） 当各种管材为综合支架时，综合支架间距取大管设置间距，小管再补充单独的支吊架。
8） 管道安装完毕后，应按照要求逐个核对支架的形式、材质位置。
9） 型钢加工应尽量采用机械切割，当必须采用气割时，应切割规整。支架开孔时≤Φ12的口径采用台钻开孔，≥Φ12采用气割开孔。
10） 吊杆的丝扣伸出螺母的长度应是螺母直径的1/2为宜。
11） ≥DN150的管道吊杆螺母应设置两个，并配置垫片。
12） 支吊架的间距应按照设计说明、S161、03S402室内管道支架及吊架图集、厂家提供的技术标准进行设置。
13） 支吊架的形式应参照本方案施工。施工中对安装形式如有争议时可另协商调整。
