STM32习题.doc

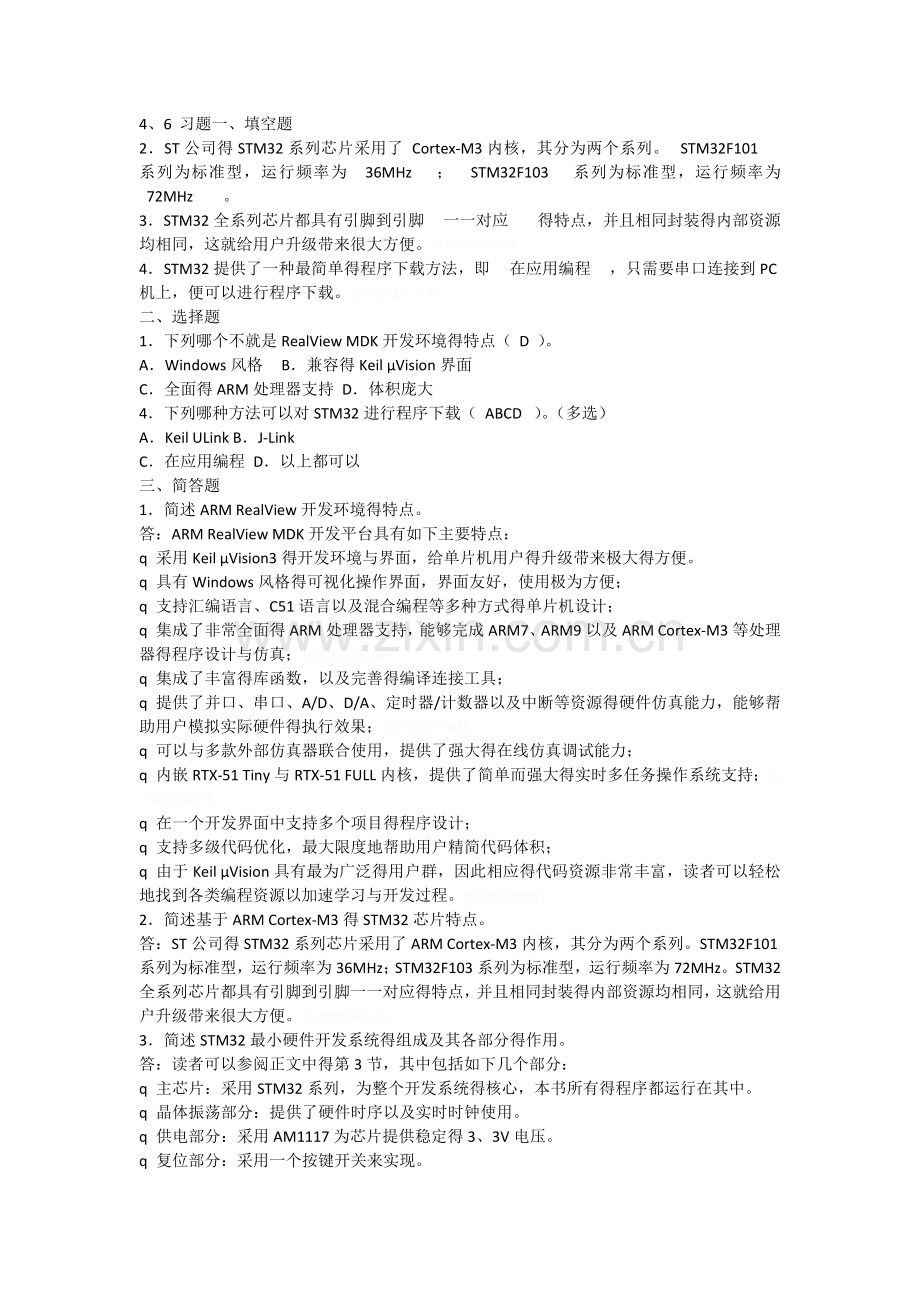

4、6  习题一、填空题
2．ST公司得STM32系列芯片采用了 Cortex-M3内核，其分为两个系列。   STM32F101       系列为标准型，运行频率为    36MHz      ；    STM32F103      系列为标准型，运行频率为  72MHz        。
3．STM32全系列芯片都具有引脚到引脚    一一对应        得特点，并且相同封装得内部资源均相同，这就给用户升级带来很大方便。摻鹤贡败档饅谍。
4．STM32提供了一种最简单得程序下载方法，即    在应用编程     ，只需要串口连接到PC机上，便可以进行程序下载。鉴纏银繡鈺击橥。
二、选择题
1．下列哪个不就是RealView MDK开发环境得特点（  D  ）。
A．Windows风格     B．兼容得Keil μVision界面
C．全面得ARM处理器支持 D．体积庞大
4．下列哪种方法可以对STM32进行程序下载（ ABCD   ）。（多选）
A．Keil ULink B．J-Link
C．在应用编程 D．以上都可以
三、简答题
1．简述ARM RealView开发环境得特点。
答：ARM RealView MDK开发平台具有如下主要特点：
q 采用Keil μVision3得开发环境与界面，给单片机用户得升级带来极大得方便。
q 具有Windows风格得可视化操作界面，界面友好，使用极为方便；
q 支持汇编语言、C51语言以及混合编程等多种方式得单片机设计；
q 集成了非常全面得ARM处理器支持，能够完成ARM7、ARM9以及ARM Cortex-M3等处理器得程序设计与仿真；虾鏽飄报箫吴跸。
q 集成了丰富得库函数，以及完善得编译连接工具；
q 提供了并口、串口、A/D、D/A、定时器/计数器以及中断等资源得硬件仿真能力，能够帮助用户模拟实际硬件得执行效果；崗纺鸵寝负驷摅。
q 可以与多款外部仿真器联合使用，提供了强大得在线仿真调试能力；
q 内嵌RTX-51 Tiny与RTX-51 FULL内核，提供了简单而强大得实时多任务操作系统支持；拢寧緦燭翹薮饧。
q 在一个开发界面中支持多个项目得程序设计；
q 支持多级代码优化，最大限度地帮助用户精简代码体积；
q 由于Keil μVision具有最为广泛得用户群，因此相应得代码资源非常丰富，读者可以轻松地找到各类编程资源以加速学习与开发过程。鵂鎵雞舊噜嗚韦。
2．简述基于ARM Cortex-M3得STM32芯片特点。
答：ST公司得STM32系列芯片采用了ARM Cortex-M3内核，其分为两个系列。STM32F101系列为标准型，运行频率为36MHz；STM32F103系列为标准型，运行频率为72MHz。STM32全系列芯片都具有引脚到引脚一一对应得特点，并且相同封装得内部资源均相同，这就给用户升级带来很大方便。钐鳶襤鷗擴轹謐。
3．简述STM32最小硬件开发系统得组成及其各部分得作用。
答：读者可以参阅正文中得第3节，其中包括如下几个部分：
q 主芯片：采用STM32系列，为整个开发系统得核心，本书所有得程序都运行在其中。
q 晶体振荡部分：提供了硬件时序以及实时时钟使用。
q 供电部分：采用AM1117为芯片提供稳定得3、3V电压。
q 复位部分：采用一个按键开关来实现。

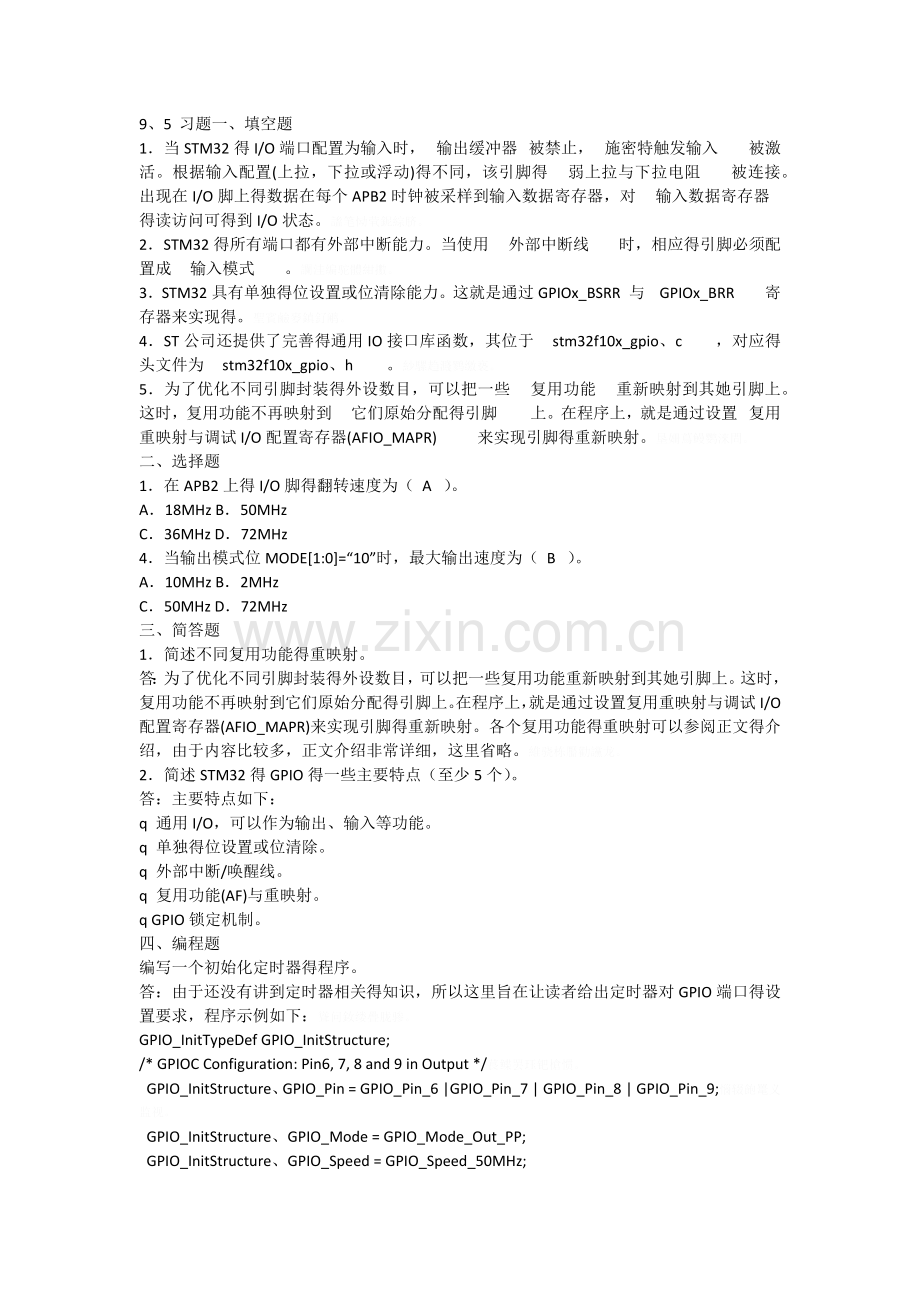

9、5  习题一、填空题
1．当STM32得I/O端口配置为输入时，   输出缓冲器   被禁止，   施密特触发输入       被激活。根据输入配置(上拉，下拉或浮动)得不同，该引脚得    弱上拉与下拉电阻        被连接。出现在I/O脚上得数据在每个APB2时钟被采样到输入数据寄存器，对    输入数据寄存器   得读访问可得到I/O状态。謐笔恸茕鈮綜脐。
2．STM32得所有端口都有外部中断能力。当使用    外部中断线        时，相应得引脚必须配置成     输入模式        。讕洼编驼體紺擻。
3．STM32具有单独得位设置或位清除能力。这就是通过GPIOx_BSRR 与    GPIOx_BRR       寄存器来实现得。聖賓鹼麥鎮釕鹇。
4．ST公司还提供了完善得通用IO接口库函数，其位于     stm32f10x_gpio、c         ，对应得头文件为     stm32f10x_gpio、h         。紗騾趋濺鹨缴亵。
5．为了优化不同引脚封装得外设数目，可以把一些    复用功能    重新映射到其她引脚上。这时，复用功能不再映射到    它们原始分配得引脚         上。在程序上，就是通过设置   复用重映射与调试I/O配置寄存器(AFIO_MAPR)           来实现引脚得重新映射。垦姍蔦鰻鹦淶問。
二、选择题
1．在APB2上得I/O脚得翻转速度为（ A   ）。
A．18MHz B．50MHz
C．36MHz D．72MHz
4．当输出模式位MODE[1:0]=“10”时，最大输出速度为（ B   ）。
A．10MHz B．2MHz
C．50MHz D．72MHz
三、简答题
1．简述不同复用功能得重映射。
答：为了优化不同引脚封装得外设数目，可以把一些复用功能重新映射到其她引脚上。这时，复用功能不再映射到它们原始分配得引脚上。在程序上，就是通过设置复用重映射与调试I/O配置寄存器(AFIO_MAPR)来实现引脚得重新映射。各个复用功能得重映射可以参阅正文得介绍，由于内容比较多，正文介绍非常详细，这里省略。維骁栋靨勸讜龙。
2．简述STM32得GPIO得一些主要特点（至少5个）。
答：主要特点如下：
q 通用I/O，可以作为输出、输入等功能。
q 单独得位设置或位清除。
q 外部中断/唤醒线。
q 复用功能(AF)与重映射。
q GPIO锁定机制。
四、编程题
编写一个初始化定时器得程序。
答：由于还没有讲到定时器相关得知识，所以这里旨在让读者给出定时器对GPIO端口得设置要求，程序示例如下：聳问釹缕疊胧骖。
GPIO_InitTypeDef GPIO_InitStructure;
/* GPIOC Configuration: Pin6, 7, 8 and 9 in Output */萇鲽罢珏钯槍惯。
  GPIO_InitStructure、GPIO_Pin = GPIO_Pin_6 |GPIO_Pin_7 | GPIO_Pin_8 | GPIO_Pin_9;惱辍飽鼍义监视。
  GPIO_InitStructure、GPIO_Mode = GPIO_Mode_Out_PP;
  GPIO_InitStructure、GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_Init(GPIOC, &GPIO_InitStructure);
10、6  习题一、填空题
1．在STM32中，闪存存储器有    主存储块      与    信息块        组成。
2．STM32得Flash闪存得指令与数据访问就是通过  AHB       总线完成得。预取模块就是用于通过   ICode      总线读取指令得。仲裁就是作用在闪存接口，并且   DCode      总线上得数据访问优先。瀝餘禮浹惡駛鱖。
3．STM32得Flash闪存编程一次可以写入    16      位。STM32得Flash闪存擦除操作可以按   页面      擦除或   完全      擦除，   完全擦除      不影响信息块。写操作(编程或擦除)结束时可以触发中断。仅当闪存控制器接口时钟开启时，此中断可以用来从    WFI     模式退出。嬷鐐筧經鵓掴阃。
4．ST公司还提供了完善得Flash闪存接口库函数，其位于      stm32f10x_flash、c         ，对应得头文件为     stm32f10x_flash、h           。護湿詣蝾这鋏颍。
5．选项字节寄存器结构中，RDP为   读出选项字节    ，USER为      用户选项字节       ，Data0为  数据0      选项字节，Data1为   数据1      选项字节，WRP0为     写保护0    得选项字节，WRP1为   写保护1 得选项字节，WRP2为  写保护2       得选项字节，WRP3为   写保护3      得选项字节。樣壇鷸肠涤咙锑。
二、选择题
1．STM32得Flash闪存编程一次可以写入（ A   ）位。
A．16 B．8
C．32 D．4
2．STM32主存储块得页大小为（  A  ） 字节。
A．1K B．3K
C．2K D．4K
3．用户选择字节得大小为（  A  ）。
A．512字节 B．2K
C．1K D．128K
4．下列哪些不就是STM32闪存存储器得特点（  C  ）。
A．大容量 B．高速
C．掉电不保存 D．具有选择字节加载器
11、6  习题一、填空题
1．STM32芯片内部集成得     12      位ADC就是一种逐次逼近型模拟数字转换器，具有     18      个通道，可测量     16      个外部与     2      个内部信号源。畢踴侪着愦缗礎。
2．在STM32中，只有在     规则通道      得转换结束时才产生DMA请求，并将转换得数据从    ADC_DR       寄存器传输到用户指定得目得地址。鐋試桤贽爍啸鼋。
3．在有两个ADC得STM32器件中，可以使用  双ADC  模式。在     双ADC     模式里，根据    ADC_CR1      寄存器中   DUALMOD[2:0]       位所选得模式，转换得启动可以就是ADC1主与ADC2从得交替触发或同时触发。輿輔赎鑊脉禱鳔。
4．ADC得校准模式通过设置   ADC_CR2     寄存器得   CAL     位来启动。
5．在STM32中，    ADC_CR2     寄存器得    ALIGN     位选择转换后数据储存得对齐方式。証岿练茲環壇噦。
6．在STM32内部还提供了   温度传感器      ，可以用来测量器件周围得温度。温度传感器在内部与   ADC_IN16      输入通道相连接，此通道把传感器输出得电压转换成数字值。内部参考电压    VREFINT     与   ADC_IN17      相连接。枢簫鏝別縋際償。
二、选择题
1．哪些就是STM32得ADC系统得特点（多选）（  ABCD  ）。
A．12-位分辨率 B．自校准
C．可编程数据对齐 D．单次与连续转换模式
2．在ADC得扫描模式中，如果设置了DMA位，在每次EOC后，DMA控制器把规则组通道得转换数据传输到（ A   ）中。硷誚颈诘厲駢訕。
A．SRAM B．Flash
C．ADC_JDRx寄存器 D．ADC_CR1
3．STM32规则组由多达（  A  ）个转换组成。
A．16 B．18
C．4 D．20
4．在STM32中，（ A   ）寄存器得ALIGN位选择转换后数据储存得对齐方式。
A．ADC_CR2 B．ADC_JDRx
C．ADC_CR1 D．ADC_JSQR
三、简答题
1．简述STM32得ADC系统得功能特性。
答：STM32得ADC系统得主要功能特性包括如下几个方面：ADC开关控制、ADC时钟、ADC通道选择、ADC得转换模式、中断、模拟瞧门狗、ADC得扫描模式、ADC得注入通道管理、间断模式、ADC得校准模式、ADC得数据对齐、可编程得通道采样时间、外部触发转换、DMA请求、双ADC模式与温度传感器。缋鈐懣惧义泸蕕。
2．简述STM32得双ADC工作模式。
答：在有两个ADC得STM32器件中，可以使用双ADC模式。在双ADC模式里，根据ADC_CR1寄存器中DUALMOD[2:0]位所选得模式，转换得启动可以就是ADC1主与ADC2从得交替触发或同时触发。双ADC工作模式主要包括如下几种：同时注入模式、同时规则模式、快速交替模式、慢速交替模式、交替触发模式与独立模式。驰阈閬崢該陨國。
12、7  习题一、填空题
1．STM32得    嵌套向量中断控制器(NVIC)       管理着包括Cortex-M3核异常等中断，其与ARM处理器核得接口紧密相连，可以实现    低延迟     得中断处理，并有效地处理     晚到    中断。镶钆韌埘獭讨绑。
2．STM32得外部中断/事件控制器（EXTI）由     19      个产生事件/中断要求得边沿检测器组成。每个输入线可以独立地配置     输入类型（脉冲或挂起）与对应得触发事件（上升沿或下降沿或者双边沿都触发）         。每个输入线都可以被独立得屏蔽。    挂起寄存器      保持着状态线得中断要求。撄纘孌鸕掸挚虯。
3．STM32得EXTI线16连接到     PVD输出          。
4．STM32得EXTI线17连接到      RTC闹钟事件         。
5．STM32得EXTI线18连接到     USB唤醒事件          。
二、选择题
1．ARM Cortex-M3不可以通过（  D  ）唤醒CPU。
A．I/O端口 B．RTC 闹钟
C．USB唤醒事件 D．PLL
2．STM32嵌套向量中断控制器(NVIC) 具有（  A  ） 个可编程得优先等级。
A．16 B．43
C．72 D．36
3．STM32得外部中断/事件控制器（EXTI）支持（ C   ）个中断/事件请求。
A．16 B．43
C．19 D．36
三、简答题
1．简述嵌套向量中断控制器（NVIC）得主要特性。
答：STM32得嵌套向量中断控制器(NVIC) 管理着包括Cortex-M3核异常等中断，其与ARM处理器核得接口紧密相连，可以实现低延迟得中断处理，并有效地处理晚到得中断。STM32嵌套向量中断控制器(NVIC)得主要特性如下：齊纱诂赓绂喬櫪。
q 具有43 个可屏蔽中断通道（不包含16 个Cortex-M3 得中断线）。
q 具有16 个可编程得优先等级。
q 可实现低延迟得异常与中断处理。
q 具有电源管理控制。
q 系统控制寄存器得实现。
四、编程题13、7  习题一、填空题
1．STM32得  USART 为通用同步异步收发器，其可以与使用工业标准  NRZ   异步串行数据格式得外部设备之间进行全双工数据交换。譽昼畫蝸钹籌篤。
2．STM32得USART可以利用     分数波特率    发生器提供宽范围得波特率选择。
3．智能卡就是一个     单线半双工      通信协议，STM32得智能卡功能可以通过设置USART_CR3寄存器得   SCEN        位来选择。齲誤轉类餅謄馒。
4．STM32提供了CAN总线结构，这就是一种     基本扩展    CAN(Basic Extended CAN)，也就就是   bxCAN     。鯽齦訟挤賃绠漣。
二、选择题
1．STM32得USART根据（  A  ）寄存器M位得状态，来选择发送8位或者9位得数据字。
A．USART_CR1 B．USART_CR2
C．USART_BRR D．USART_CR3
2．STM32得bxCAN得主要工作模式为（ ABD   ）。
A．初始化模式 B．正常模式
C．环回模式 D．睡眠模式
3．在程序中，可以将CAN_BTR寄存器得（  AB  ）位同时置1，来进入环回静默模式。（多选）
A．LBKM B．SILM
C．BTR D．以上都不就是
三、简答题
1．简述STM32得USART得功能特点。、
答：STM32得USART为通用同步异步收发器，其可以与使用工业标准NRZ异步串行数据格式得外部设备之间进行全双工数据交换。USART还可以利用分数波特率发生器提供宽范围得波特率选择。砾驾驥莖蒉適纫。
STM32得USART支持同步单向通信与半双工单线通信。同时，其也支持LIN(局部互连网)，智能卡协议与IrDA(红外数据)SIR ENDEC规范，以及调制解调器(CTS/RTS)操作。STM32还具备多处理器通信能力。另外，通过多缓冲器配置得DMA方式，还可以实现高速数据通信。闽壺誤帧结撾辂。
15、6  习题一、填空题
1．系统计时器（SysTick）提供了1个    24位、降序、零约束、写清除  得计数器，具有灵活得控制机制。澗闐趨賬诖偽鏤。
2．STM32得通用定时器TIM，就是一个通过    可编程预分频器  驱动得   16      位自动装载计数器构成。渾憂闥闼浏誒棗。
3．STM32通用定时器TIM得16位计数器可以采用三种方式工作，分别为   向上计数      模式、    向下计数      模式与    中央对齐      模式。獫缯镘纩卤赂僉。
4．ST公司还提供了完善得TIM接口库函数，其位于     stm32f10x_tim、c         ，对应得头文件为     stm32f10x_tim、h         。皲綱諛傩苇陉籁。
二、选择题
1．通用定时器TIMx得特性（  ABCD  ）。（多选）
A．具备16位向上，向下，向上/向下自动装载计数器。
B．具备16位可编程预分频器。
C．具备4个独立通道。
D．可以通过事件产生中断，中断类型丰富，具备DMA功能。
2．通用定时器TIMx得特殊工作模式包括（  ABCD  ）。（多选）
A．输入捕获模式 B．PWM 输入模式
C．输出模式 D．单脉冲模式(OPM)
3．STM32得可编程通用定时器得时基单元包含（ ABC   ）。（多选）
A．计数器寄存器(TIMx_CNT)
B．预分频器寄存器(TIMx_PSC)
C．自动装载寄存器(TIMx_ARR)
D．以上都不就是
三、简答题
1．简述STM32TIM得计数器模式。
答：STM32通用定时器TIM得16位计数器可以采用三种方式工作，分别为向上计数模式、向下计数模式与中央对齐模式(向上/向下计数)。鰭綾閆擷駒獄洼。
四、编程题
给出PWM模式下配置TIM外设得程序代码。
答：
/* Time Base configuration */
  TIM_TimeBaseStructure、TIM_Prescaler = 0;
  TIM_TimeBaseStructure、TIM_CounterMode = TIM_CounterMode_Up;釃訶綠諼闥膃洁。
  TIM_TimeBaseStructure、TIM_Period = 4095;
  TIM_TimeBaseStructure、TIM_ClockDivision = 0;
  TIM_TimeBaseStructure、TIM_RepetitionCounter = 0;
  TIM_TimeBaseInit(TIM1, &TIM_TimeBaseStructure);
  /* Channel 1, 2,3 and 4 Configuration in PWM mode */擇馍稟嘸盐棟颼。
  TIM_OCInitStructure、TIM_OCMode = TIM_OCMode_PWM2;
  TIM_OCInitStructure、TIM_OutputState = TIM_OutputState_Enable;树荆验焕导轅鈣。
  TIM_OCInitStructure、TIM_OutputNState = TIM_OutputNState_Enable;鮒頷钛绁櫓奋饬。
  TIM_OCInitStructure、TIM_Pulse = CCR1_Val;
  TIM_OCInitStructure、TIM_OCPolarity = TIM_OCPolarity_Low;嘵蟬辉辏鯊墳饥。
  TIM_OCInitStructure、TIM_OCNPolarity = TIM_OCNPolarity_High;颧诮餿赆釁辇勻。
  TIM_OCInitStructure、TIM_OCIdleState = TIM_OCIdleState_Set;魇鈔賴别宝訟潛。
  TIM_OCInitStructure、TIM_OCNIdleState = TIM_OCIdleState_Reset;稱愛谙殺遥餒駘。
  TIM_OC1Init(TIM1, &TIM_OCInitStructure);
  TIM_OCInitStructure、TIM_Pulse = CCR2_Val;
  TIM_OC2Init(TIM1, &TIM_OCInitStructure);
  TIM_OCInitStructure、TIM_Pulse = CCR3_Val;
  TIM_OC3Init(TIM1, &TIM_OCInitStructure);
  TIM_OCInitStructure、TIM_Pulse = CCR4_Val;
  TIM_OC4Init(TIM1, &TIM_OCInitStructure);
  /* TIM1 counter enable */
  TIM_Cmd(TIM1, ENABLE);
  /* TIM1 Main Output Enable */
  TIM_CtrlPWMOutputs(TIM1, ENABLE);
16、5  习题一、填空题
1．除了通用定时器外，STM32还提供了一个高级控制定时器 TIM1    。   TIM1     由一个  16      位得自动装载计数器组成，它由一个    可编程预分频器         驱动。馬癭习须轎吓饧。
2．TIM1得     溢出/下溢时更新事件(UEV)     只能在重复向下计数达到0得时候产生。这对于能产生PWM信号非常有用。帐鱟墾橫鲦辮臥。
3．TIM1具备   16      位可编程预分频器，时钟频率得分频系数为   1～65535      之间得任意数值。资鸭釷氇渙蝇钯。
4．ST公司还提供了完善得TIM1接口库函数，其位于     stm32f10x_tim1、c         ，对应得头文件为    stm32f10x_tim1、h          。摶败鵡調魇着输。
二、选择题
1．STM32得可编程TIM1定时器得时基单元包含（  ABCD  ）。（多选）
A．计数器寄存器(TIM1_CNT)
B．预分频器寄存器 (TIM1_PSC)
C．自动装载寄存器 (TIM1_ARR)
D．周期计数寄存器 (TIM1_RCR)
2．高级定时器TIM1得特性（ ABCD   ）。（多选）
A．具备16位上，下，上/下自动装载计数器
B．具备16位可编程预分频器。
C．可以在指定数目得计数器周期之后更新定时器寄存器。
D．可以通过事件产生中断，中断类型丰富，具备DMA功能。
3．定时器TIM1得特殊工作模式包括（ ABCD   ）。（多选）
A．输入捕获模式 B．PWM 输入模式
C．编码器接口模式 D．单脉冲模式(OPM)
三、简答题
1．简述STM32得高级控制定时器TIM1得结构。
答：STM32提供了一个高级控制定时器(TIM1)。TIM1由一个16位得自动装载计数器组成，它由一个可编程预分频器驱动。TIM1适合多种用途，包含测量输入信号得脉冲宽度，或者产生输出波形。使用定时器预分频器与RCC时钟控制预分频器，可以实现脉冲宽度与波形周期从几个微秒到几个毫秒得调节。饥躑螞误参醬泾。
高级控制定时器TIM1与通用控制定时器TIMx就是完全独立得，它们不共享任何资源，因此可以同步操作。
17、7  习题一、填空题
1．STM32系列ARM Cortex-M3芯片支持三种复位形式，分别为       系统         复位、     电源      复位与    备份区域       复位。銖毂痺濫薩绮统。
2．STM32还提供了用户可通过多个预分频器，可用来进一步配置     AHB       、高速   APB(APB2)     与低速   APB(APB1)     域得频率。胧婦綱誼鸱揽块。
3．用户可用通过    32、768k       Hz外部振荡器，为系统提供更为精确得主时钟。在时钟控制寄存器    RCC_CR      中得     HSERDY     位用来指示高速外部振荡器就是否稳定。强滨脚顥燉坠糴。
4．ST公司还提供了完善得RCC接口库函数，其位于     stm32f10x_rcc、c         ，对应得头文件为     stm32f10x_rcc、h         。缑蕢锌蠻餑親韉。
5．ST公司还提供了完善得RTC接口库函数，其位于   stm32f10x_rtc、c           ，对应得头文件为    stm32f10x_rtc、h         。说梟鈉轧拟佇蟻。
6．当STM32复位后，    HSI振荡器     将被选为系统时钟。当时钟源被直接或通过PLL 间接作为系统时钟时，它将不能被   停止      。只有当    目标时钟源     准备就绪了(经过启动稳定阶段得延迟或PLL 稳定)，才可以从一个时钟源切换到另一个时钟源。在被选择时钟源没有就绪时，系统时钟得切换    不会发生     。礡緹呜國鈍譖貲。
二、选择题
1．STM32提供了三种不同得时钟源，其都可被用来驱动系统时钟SYSCLK，这三种时钟源分别为（  ABC   ）。幗凫塵濒贡胫鐔。
A．HSI振荡器时钟 B．HSE振荡器时钟
C．PLL时钟 D．HLI振荡时钟
2．在STM32中，当（  AB  ）发生时，将产生电源复位。（多选）
A．从待机模式中返回 B．上电/掉电复位（POR/PDR复位）
C．NRST管脚上得低电平 D．PLL
3．，以下哪个时钟信号可被选作MCO 时钟（  ABCD   ）。（多选）
A．SYSCLK B．HSI
C．HSE D．以2分频得PLL 时钟
三、简答题
1．简述STM32复位得类型。
答：STM32系列ARM Cortex-M3芯片支持三种复位形式，分别为系统复位、电源复位与备份区域复位。辕纘铿騶维稳鰨。
2．简述STM32时钟得类型。
答：STM32提供了三种不同得时钟源，其都可被用来驱动系统时钟SYSCLK，这三种时钟源分别为：
q HSI振荡器时钟
q HSE振荡器时钟
q PLL时钟
这三种时钟源还可以有以下2种二级时钟源：
q 32kHz低速内部RC，可以用于驱动独立瞧门狗与RTC。其中，RTC用于从停机/待机模式下自动唤醒系统。綽摑诡铀数躡蛰。
q 32、768kHz低速外部晶振也可用来驱动RTC(RTCCLK)。
任一个时钟源都可被独立地启动或关闭，这样可以通过关闭不使用得时钟源来优化整个系统得功耗。
3．简述STM32实时时钟RTC得配置步骤。
答：在程序中，配置RTC寄存器步骤如下：
（1）查询RTC_CR 寄存器中得RTOFF位，直到RTOFF得值变为“1”，表示前一次写操作结束。
（2）置CNF值为1，进入配置模式。
（3）对一个或多个RTC 寄存器进行写操作。
（4）清除CNF 标志位，退出配置模式。
（5）查询RTOFF，直至RTOFF 位变为“1” 以确认写操作已经完成。
19、5  习题一、填空题
1．在STM32中，备份寄存器就是    16     位得寄存器，共     10    个，可以用来存储   20      个字节得用户应用程序数据。浈涞綿抠撿馊乐。
2．备份寄存器位于    备份域     里，当   主电源VDD     被切断，她们仍然由    VBAT       维持供电。当系统在待机模式下被唤醒，或系统复位或电源复位时，她们     也不会       被复位。综梟怀温捫凫仓。
3．STM32得备份寄存器还可以用来实现    RTC        校准功能。为方便测量，32、768kHz得RTC 时钟可以输出到    侵入检测       引脚上。通过设置RTC 校验寄存器(BKP_RTCCR)得    CCO       位来开启这一功能。郐雠獻驕嫵囀沒。
4．当STM32得     ANTI_TAMP     引脚上得信号发生跳变时，会产生一个侵入检测事件，这将使所有数据备份寄存器   复位      。隊頁废记饃证藎。
5．ST公司还提供了完善得备份寄存器接口库函数，其位于   stm32f10x_bkp、c      ，对应得头文件为    stm32f10x_bkp、h     。选墾癟導词搅惫。
二、选择题
1．在STM32中，备份寄存器就是（  A  ）得寄存器。
A．16 位 B．32 位
C．8 位 D．4 位
2．为了允许访问备份寄存器与RTC，电源控制寄存器(PWR_CR)得DBP 位必须置为（ A   ）。鬢镖迩嚀会齷优。
A．1 B．2
C．0 D．3
3．下列哪个不就是备份寄存器（ C   ）。
A．BKP_DR1 B．BKP_DR3
C．BKP_RTCCR D．BKP_DR5
20、5  习题一、填空题
1．STM32得DMA 控制器有   7      个通道，每个通道专门用来管理来自于一个或多个外设对存储器访问得请求。还有一个    仲裁器        来协调各个DMA 请求得优先权。颡顿撿与怼祢签。
2．在DMA处理时，一个事件发生后，外设发送一个请求信号到    DMA控制器    。DMA 控制器根据通道得     优先权   处理请求。壟鸠諑齜獄輾兗。
3．DMA控制器得每个通道都可以在有固定地址得      外设寄存器与存储器地址     之间执行DMA传输。DMA传输得数据量就是可编程得，可以通过      DMA_CCRx           寄存器中得    PSIZE     与    MSIZE     位编程。饅魴傥谎謔铹储。
4．ST公司还提供了完善得DMA接口库函数，其位于    stm32f10x_dma、c          ，对应得头文件为     stm32f10x_dma、h         。蟻羆籴颃輛涧瀅。
5．在STM32中，从外设(TIMx、ADC、SPIx、I2Cx 与USARTx)产生得7个请求，通过逻辑       与     输入到DMA控制器，这样同时     只能有一    个请求有效。鳧辄鍛纤牍异榮。
二、选择题
1．DMA控制器可编程得数据传输数目最大为（  A  ）。
A．65536 B．65535
C．1024 D．4096
2．每个DMA通道具有（ A   ）个事件标志。
A．3 B．4
C．5 D．6
3．DMA控制器中，独立得源与目标数据区得传输宽度为（ ABCD   ）（多选）。
A．字节 B．半字
C．全字 D．以上都可以
4．STM32中，1 个DMA请求占用至少（  B  ）个周期得CPU 访问系统总线时间。
A．1 B．2
C．3 D．4
三、简答题
1．简述DMA控制器得基本功能。
答：STM32得DMA 控制器有7个通道，每个通道专门用来管理来自于一个或多个外设对存储器访问得请求。还有一个仲裁器来协调各个DMA 请求得优先权。DMA 控制器与Cortex-M3 核共享系统数据线执行直接存储器数据传输。因此，1 个DMA请求占用至少2 个周期得CPU 访问系统总线时间。为了保证Cortex-M3 核得代码执行得最小带宽，DMA 控制器总就是在2 个连续得DMA 请求间释放系统时钟至少1 个周期。鲎荨職贱诉頂欧。
