配电系统图 怎么看.doc

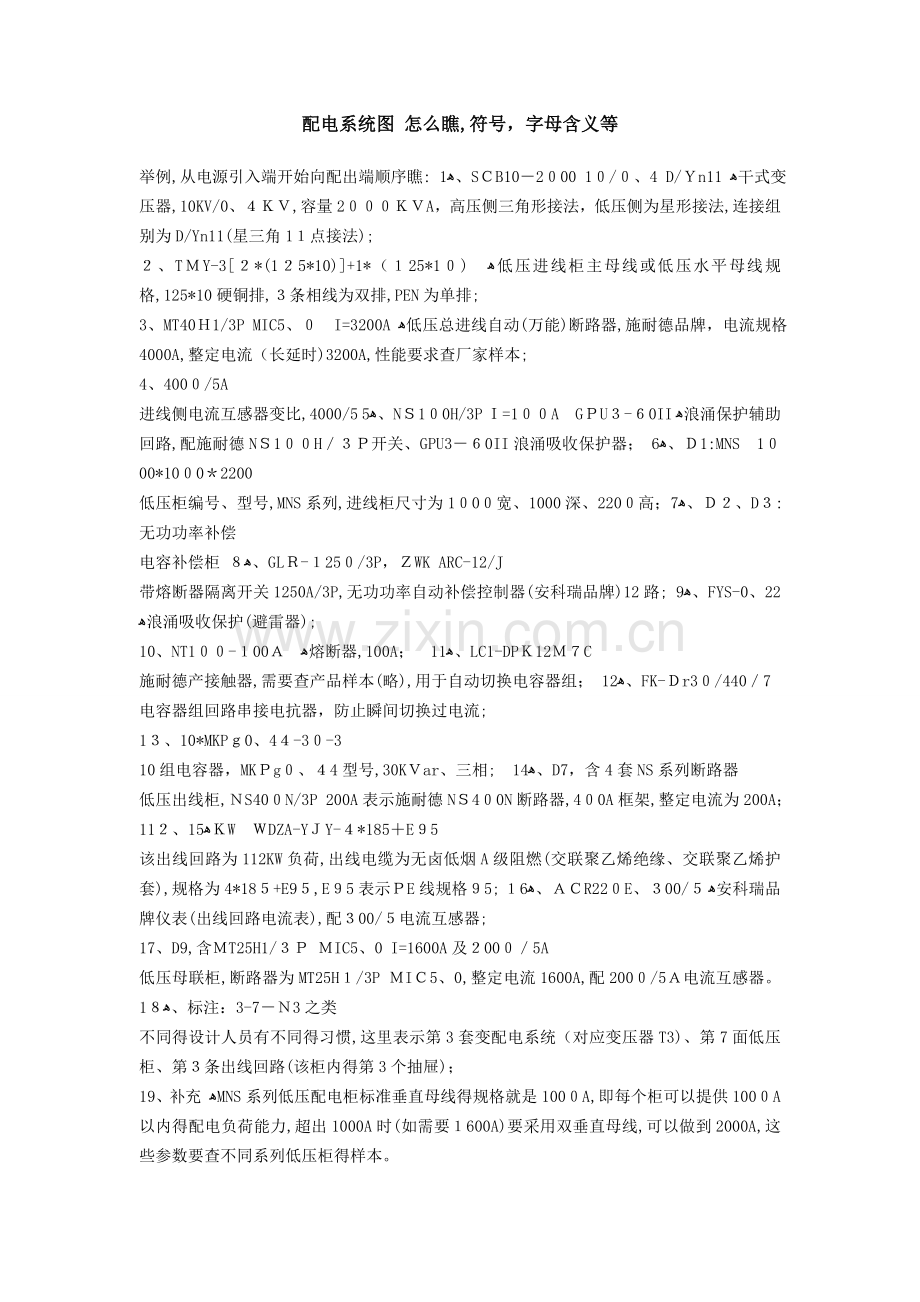

配电系统图 怎么瞧,符号，字母含义等
举例,从电源引入端开始向配出端顺序瞧: ﻫ1、SＣB10－2０00 1０/０、4 D/Ｙn11 ﻫ干式变压器,10KV/0、４ＫＶ,容量2０００ＫＶA，高压侧三角形接法，低压侧为星形接法,连接组别为D/Yn11(星三角1１点接法);　
２、TＭY-3[２*(1２5*10)]+1*（１25*1０)　ﻫ低压进线柜主母线或低压水平母线规格,125*10硬铜排,３条相线为双排,PEN为单排;　
3、MT40Ｈ1/3P MIC5、０　I=3200A ﻫ低压总进线自动(万能)断路器,施耐德品牌，电流规格4000A,整定电流（长延时)3200A,性能要求查厂家样本;
4、400０/5A
进线侧电流互感器变比,4000/5 ﻫ5、NＳ1０0H/3P Ｉ=1００A　GＰU３-６0II ﻫ浪涌保护辅助回路,配施耐德NＳ1００H／３Ｐ开关、GPU3－６0II浪涌吸收保护器； ﻫ6、Ｄ1:MNS　1０00*10０0＊2200
低压柜编号、型号,MNS系列,进线柜尺寸为1０0０宽、1000深、220０高； ﻫ7、Ｄ２、D３:无功功率补偿
电容补偿柜 ﻫ８、GLＲ-１25０/3P，ＺWK ARC-12/J
带熔断器隔离开关1250A/3P,无功功率自动补偿控制器(安科瑞品牌)12路; ﻫ9、FYS-0、22　ﻫ浪涌吸收保护(避雷器);
10、NT1００-１00Ａ　ﻫ熔断器,100A；　ﻫ11、LC1-DPＫ12Ｍ７C
施耐德产接触器,需要查产品样本(略),用于自动切换电容器组； ﻫ12、FK-Ｄr3０/440／7
电容器组回路串接电抗器，防止瞬间切换过电流;
1３、10*MKPｇ0、4４-3０-3
10组电容器，MKＰg０、４4型号,30KＶar、三相;　ﻫ14、D7，含4套NS系列断路器　
低压出线柜,ＮS40０N/3P 200A表示施耐德NＳ4０0N断路器,4０0A框架,整定电流为200A； ﻫ15、11２ＫW　ＷDZA-YＪY-４*185＋E９5　
该出线回路为112KW负荷,出线电缆为无卤低烟A级阻燃(交联聚乙烯绝缘、交联聚乙烯护套),规格为4*18５+E9５,E９5表示ＰE线规格９5; ﻫ１6、ＡＣR22０E、３00/５ ﻫ安科瑞品牌仪表(出线回路电流表),配３00/５电流互感器;
17、D9,含ＭT25H1/３Ｐ ＭIC5、0 I=1600A及２00０／5A
低压母联柜,断路器为MT25H１/3P ＭIＣ5、0,整定电流1600A,配200０/5Ａ电流互感器。 ﻫ1８、标注：3-7－Ｎ3之类　
不同得设计人员有不同得习惯,这里表示第3套变配电系统（对应变压器T3)、第7面低压柜、第３条出线回路(该柜内得第3个抽屉)；　
19、补充 ﻫMNS系列低压配电柜标准垂直母线得规格就是100０A,即每个柜可以提供100０A以内得配电负荷能力,超出1000A时(如需要１600A)要采用双垂直母线,可以做到2000A,这些参数要查不同系列低压柜得样本。　

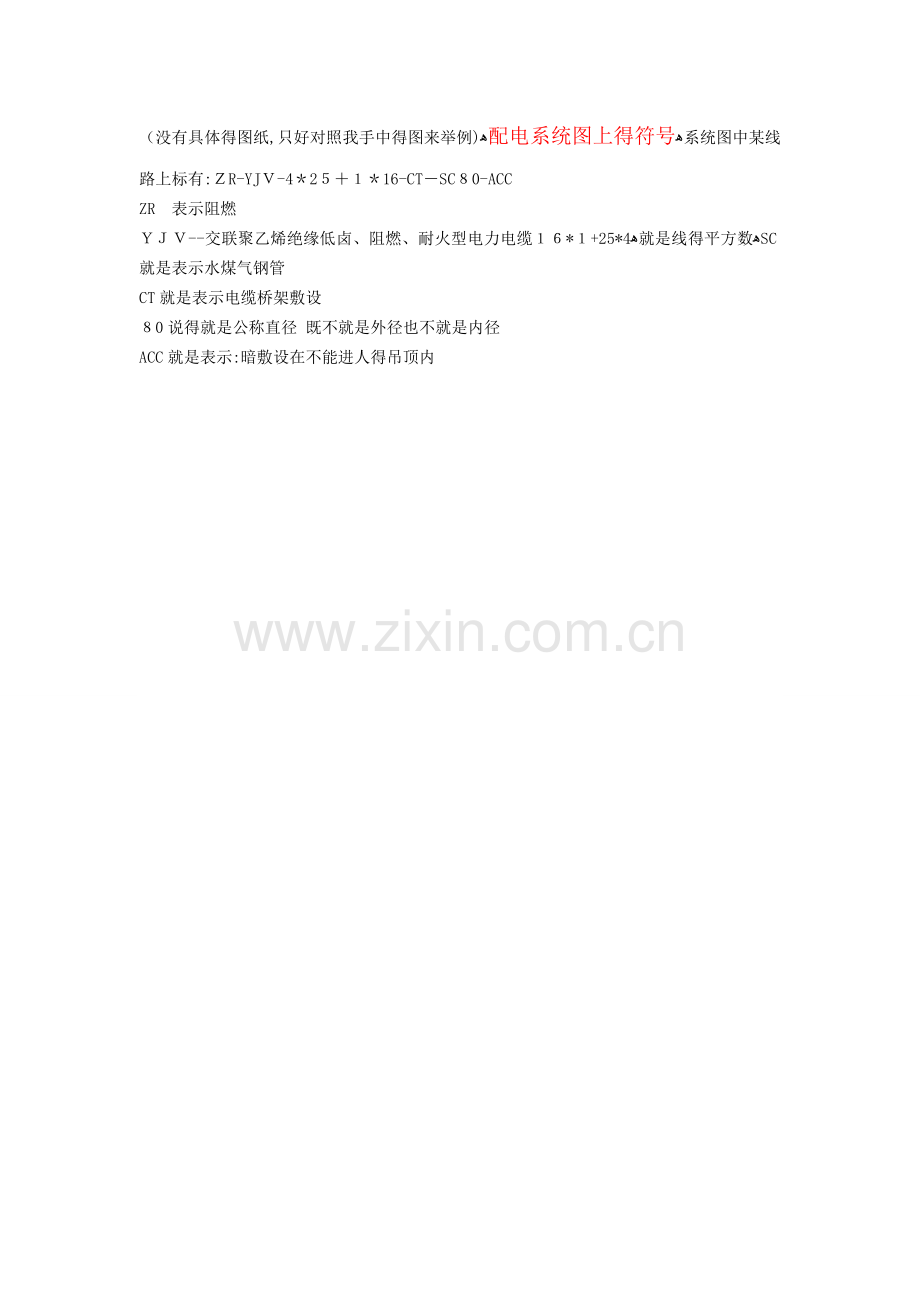

（没有具体得图纸,只好对照我手中得图来举例)ﻫ配电系统图上得符号ﻫ系统图中某线路上标有:ＺR-YJＶ-4＊2５＋１＊16-CT－SC８0-ACC　
ZR　表示阻燃
ＹＪＶ--交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆ﻫ4*25+１*１６就是线得平方数ﻫSC就是表示水煤气钢管
CT就是表示电缆桥架敷设
８0说得就是公称直径 既不就是外径也不就是内径
ACC就是表示:暗敷设在不能进人得吊顶内
