15#楼满堂红脚手架施工方案.docx

15#楼满堂脚手架施工方案
一、编制依据
二、工程概况
中国沈阳嘉里中心-第一期发展C地块；沈阳）房地产开发有限公司；
中国中建设计集团有限公司；北京兴电国际工程管理有限公司；
中国沈阳嘉里中心-第一期发展 地块用地面积位于沈阳嘉里中心用地东南角，是沈阳嘉里中心的组成部分之一。用地东临沈阳二中，西临为嘉里中心拟开发建设的办公商业楼用地，南临文化路，北临地王花园。西北侧为嘉里中心正在建设的沈阳香格里拉酒店，地下部分设计有连接通道与西侧办公、商业楼连通。整个沈阳嘉里中心用地位于沈阳市中心城区，是沈阳市整体规划中的“金廊”地段，是沈阳市南部重点开发地段之一。
地上为高级住宅，地下为设备用房、车库工具间、自行车停车场等位住宅、车库服务的功能用房。地上47层，建筑高度为149.9米（主要屋面女儿墙高度）高的超高层住宅（构造最高点高度为160.3米），地下四层，埋置深度为16.5米。
本工程设计使用年限为50年，耐火等级地上住宅及地下室均为一级，抗震设防烈度为7度，抗震等级为一级，地基基础设计等级为甲级，地下室防水等级为一级，屋面防水等级为二级，两道防水设防，设计使用年限为15年。地上住宅层高为：1-47层为3.15米，屋面层为3.9米，机房层为3.6米，屋面2层为4.55米；地下室层高为：负一夹层为2.97米，负一层为4.1米，负二层为3.8米，负三层为4.05米。
砼强度等级，地上住宅：梁、板结构为C40，柱、剪力墙为：1-9层为C60，10-19层为C55,20-29层为C50，30-39层为C45，40以上为C40。
本工程考虑到施工工期、质量和安全要求，故在选择方案时，选择满堂钢管脚架作支撑架。
三、脚手架的材质要求
3.1梁、顶板支撑架

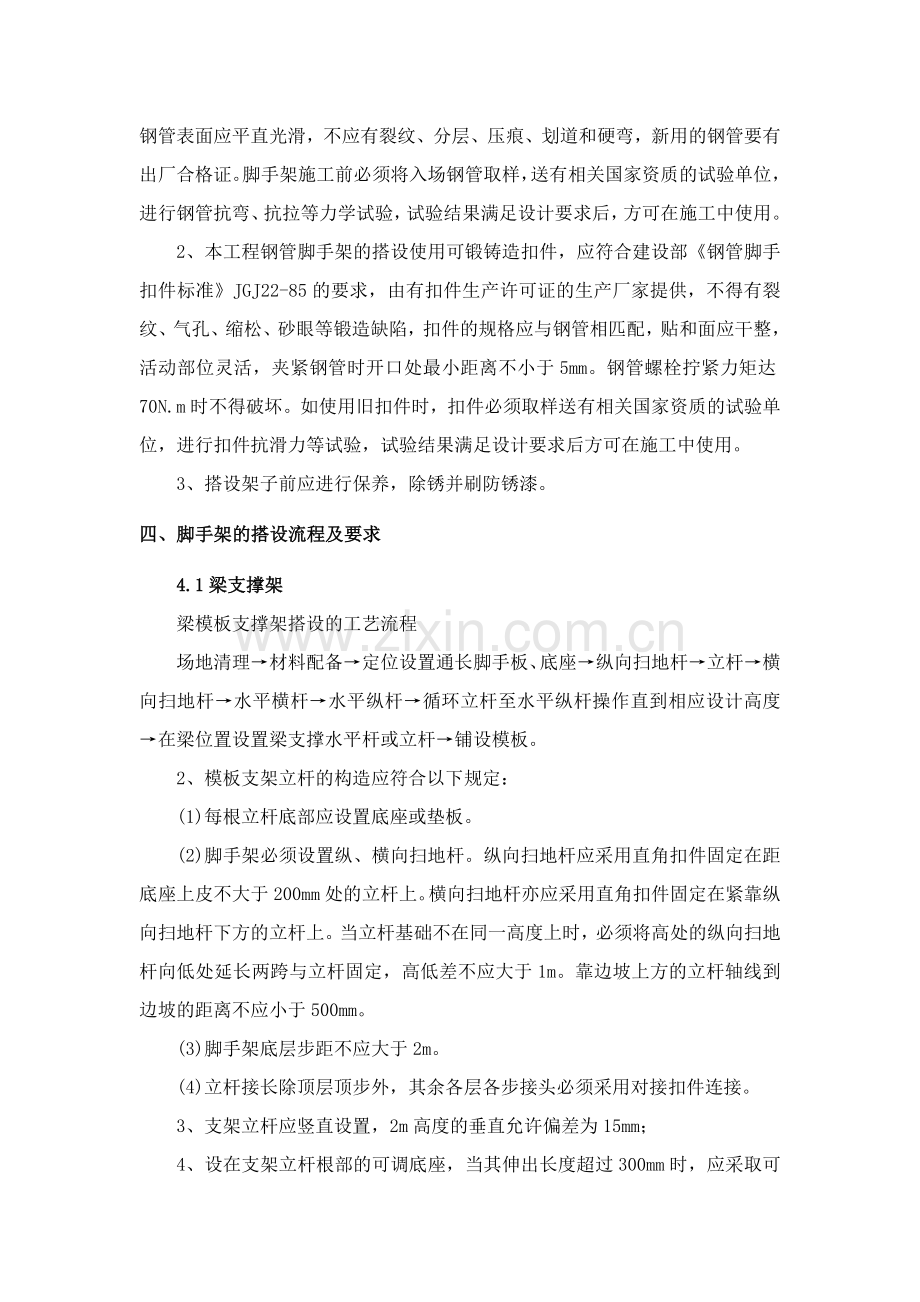

1、钢管落地脚手架，选用外径48mm，壁厚3.50mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。
2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《钢管脚手扣件标准》JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达70N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。
3、搭设架子前应进行保养，除锈并刷防锈漆。
四、脚手架的搭设流程及要求
4.1梁支撑架
梁模板支撑架搭设的工艺流程
场地清理→材料配备→定位设置通长脚手板、底座→纵向扫地杆→立杆→横向扫地杆→水平横杆→水平纵杆→循环立杆至水平纵杆操作直到相应设计高度→在梁位置设置梁支撑水平杆或立杆→铺设模板。
2、模板支架立杆的构造应符合以下规定：
(1)每根立杆底部应设置底座或垫板。
(2)脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。
(3)脚手架底层步距不应大于2m。
(4)立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。
3、支架立杆应竖直设置，2m高度的垂直允许偏差为15mm；
4、设在支架立杆根部的可调底座，当其伸出长度超过300mm时，应采取可靠措施固定。
5、高于4m的模板支架，其两端与中间每隔4排立杆从顶层开始向下每隔2步设置一道水平剪刀撑；
4.2顶板支撑架
2、模板支架立杆的构造应符合以下规定：
(1)每根立杆底部应设置底座或垫板。
(2)脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。
(3)脚手架底层步距不应大于2m。
(4)立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。
3、支架立杆应竖直设置，2m高度的垂直允许偏差为15mm；
4、设在支架立杆根部的可调底座，当其伸出长度超过300mm时，应采取可靠措施固定。
5、满堂模板支架四边与中间每隔四排支架立杆应设置一道纵向剪刀撑，由底至顶连续设置；
6、高于4m的模板支架，其两端与中间每隔4排立杆从顶层开始向下每隔2步设置一道水平剪刀撑；
7、剪刀撑的构造应符合下列规定：
(1)每道剪刀撑跨越立杆的根数按45°最多7根，50度最多6根，60°最多5根确定。每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在45°～60°之间；
(2)剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1米。
(3)剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150cm。
五、梁模板(扣件钢架)计算书
5.1参数信息
5.2梁模板荷载标准值计算

5.3梁侧模板面板的计算

5.4梁侧模板内外楞的计算

5.5穿梁螺栓的计算

5.6梁底模板计算

5.7梁底支撑的计算

5.8梁底纵向钢管计算
5.9扣件抗滑移的计算
5.10立杆的稳定性计算

六、板模板(扣件钢管架)计算书
6.1参数信息

6.2模板面板计算
面板计算简图

6.3模板支撑方木的计算

6.4托梁材料计算
6.5模板支架立杆荷载标准值(轴力)
6.6立杆的稳定性计算

6.7楼板强度的计算

七、满堂脚手架搭设的劳动力安排
1、为确保工程进度的需要，同时根据本工程的结构特征和外脚手架的工程量，确定本工程满堂脚手架搭设人员需要25～30人，均有上岗作业证书。
2、建立由项目经理、施工员、安全员、搭设技术员组成的管理机构，搭设负责人负有指挥、调配、检查的直接责任。
3、满堂脚手架的搭设和拆除，均应有项目技术负责人的认可，方可进行施工作业，并必须配备有足够的辅助人员和必要的工具。
八、满堂脚手架的检查与验收
大梁支撑架、顶板支撑架
1、脚手架必须由持有效上岗证的专业技术人员搭设；
2、进行分段验收和检查，发现有不符合要求的应迅速整改，并追究责任；
3、满堂脚手架分段验收严格按《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001中"满堂脚手架检查评分表"，所列项目和施工方案要求的内容进行检查。填写验收记录单，并由搭设人员、安全员、施工员、项目经理签证，方能交付使用。
九、脚手架搭设安全技术措施
顶板支撑架、大梁支撑架
1、定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。
2、脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹篾、塑料篾混用。
3、满堂脚手架搭设人员必须持证上岗，并正确使用安全帽、安全带、穿防滑鞋。
4、严禁脚手板存在探头板，铺设脚手板以及多层作业时，应尽量使施工荷载内、外传递平衡。
5、模板支撑脚手架支搭完毕后，经项目部安全员验收合格后方可敷设模板。任何班组长和个人，未经同意不得任意拆除脚手架部件。
6、严格控制施工荷载，脚手板不得集中堆料施荷，施工荷载不得大于3kN/m2，确保较大安全储备。
十、脚手架拆除安全技术措施
顶板支撑架、梁支撑架
1、模板支架必须根据楼板混凝土龄期强度来判断是否可以拆除。现场可根据同条件养护混凝土试压件的强度，及相关规定来决定是否拆除模板支架。
2、拆架前，全面检查拟拆脚手架，根据检查结果，拟订出作业计划，报请批准，进行技术交底后才准工作。作业计划一般包括：拆架的步骤和方法、安全措施、材料堆放地点、劳动组织安排等。
3、拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。
4、拆架的高处作业人员应戴安全帽、系安全带、扎裹腿、穿软底防滑鞋。
5、拆架程序应遵守由上而下，先搭后拆的原则，即先拆拉杆、剪刀撑、斜撑，而后拆横杆、立杆等，并按一步一清原则依次进行。严禁上下同时进行拆架作业。
6、拆立杆时，要先抱住立杆再拆开最后两个扣，拆除横杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。
7、拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。
8、拆架时严禁碰撞脚手架附近电源线，以防触电事故。
9、在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。
10、拆下的材料要徐徐下运，严禁抛掷。运至地面的材料应按指定地点随拆随运，分类堆放，当天拆当天清，拆下的扣件和铁丝要集中回收处理。
11、输送至地面的杆件，应及时按类堆放，整理保养。
12、当天离岗时，应及时加固尚未拆除部分，防止存留隐患造成复岗后的人为事故。
中铁建工集团有限公司
沈阳嘉里中心项目经理部
2012年3月2日
