紧固件生产工艺课件.ppt

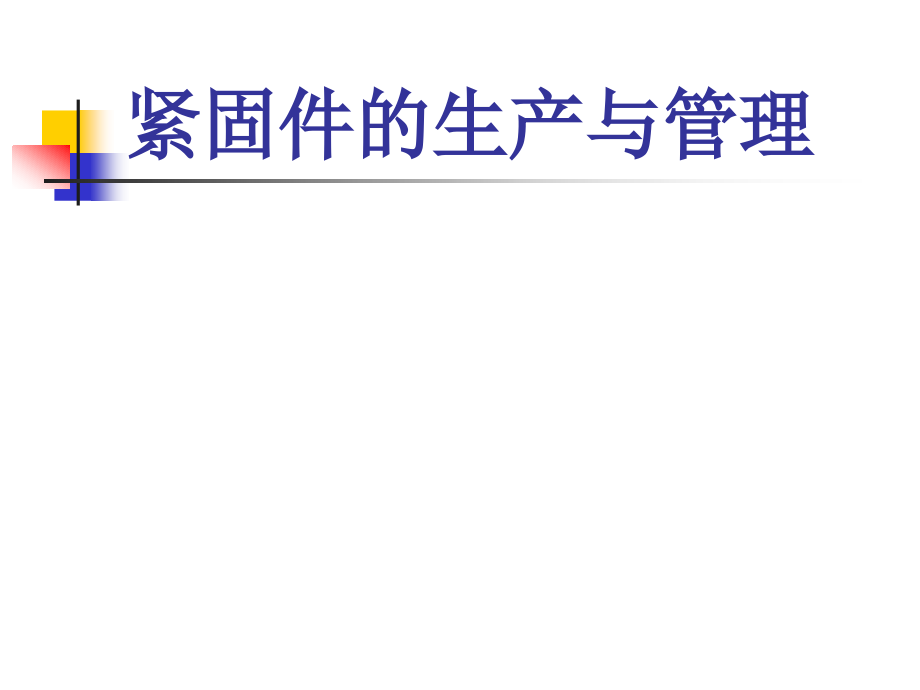

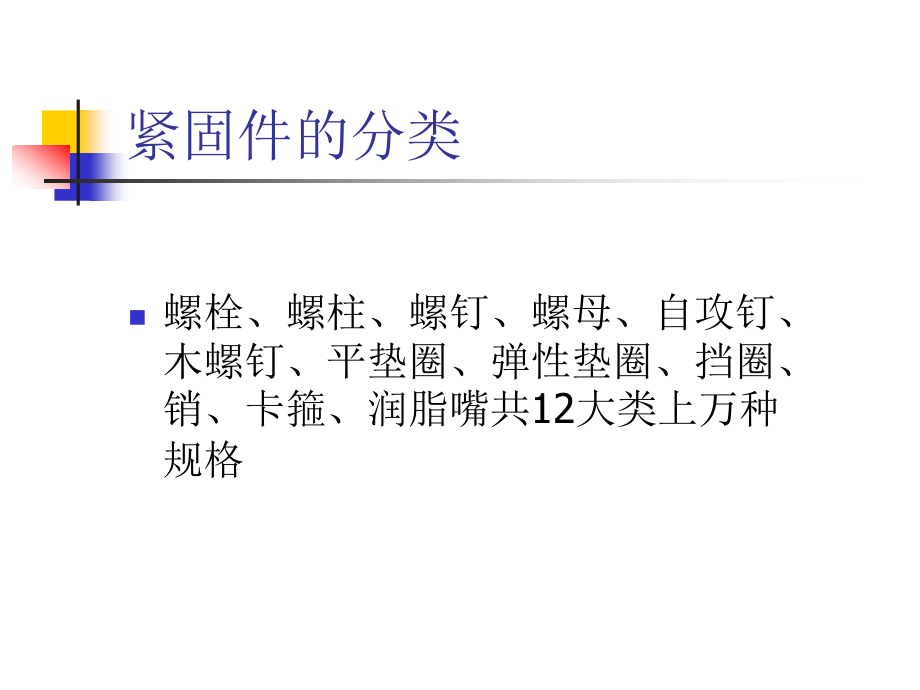

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,紧固件的生产与管理,紧固件的分类,螺栓、螺柱、螺钉、螺母、自攻钉、木螺钉、平垫圈、弹性垫圈、挡圈、销、卡箍、润脂嘴共,12,大类上万种规格,紧固件的强度级别,3.6,、,4.6,、,4.8,、,5.6,、,5.8,、,6.8,、,8.8,、,9.8,、,10.9,、,12.9,级,整数部分表示最少抗拉强度的,1/100,，单位为：,N/mm,2,小数部分表示公称屈服极限与强度极限的比值。,紧固件加工的一般流程,(,原材料进厂检验,),盘元,退火,酸洗,磷化,皂化,拉丝,冷镦,车加工,制牙,(,搓丝、滚丝,),热处理,表面处理,终检,包装,发货运输,交付,（退火,酸洗,磷化,皂化,拉丝）为材料改制阶段,冷镦,车加工,制牙,(,搓丝、滚丝,),为毛坯成型阶段,盘条,盘条又称线材或盘料,，是钢坯加热轧延制而成。,热轧盘条由于其尺寸和表面质量状况而不能用于紧固件的生产，必须经过在加工。,退火,目的：转变组织、软化材料,退火：,将金属缓慢加热到一定温度，保持足够时间，然后以适宜速度冷却,(,通常是缓慢冷却，有时是控制冷却,),的一种金属热处理工艺,。目的是使经过铸造、锻轧、焊接或切削加工的材料或工件软化，改善塑性和韧性，使化学成分均匀化，去除残余应力，或得到预期的物理性能。退火工艺随目的之不同而有多种，如重结晶退火、等温退火、均匀化退火、,球化退火,、去除应力退火、再结晶退火，以及稳定化退火、磁场退火等等。,材料热处理原理,鉄碳相图,球化退火,使碳化物球化，材料具有塑性,设备：球化退火炉,球化退火是使钢中碳化物球化而进行的退火工艺,。,将钢加热到,Ac1,以上,20,30,，保温一段时间，然后缓慢冷却，得到在铁素体基体上均匀分布的球状或颗粒状碳化物的组织。,钢经轧制、锻造后空冷，所得组织是片层状珠光体与网状渗碳体，这种组织硬而脆，不仅难以切削加工，且在以后淬火过程中也容易变形和开裂。,而经球化退火得到的是球状珠光体组织，其中的渗碳体呈球状颗粒，弥散分布在铁素体基体上，和片状珠光体相比，不但硬度低，便于切削加工，而且在淬火加热时，奥氏体晶粒不易长大，冷却时工件变形和开裂倾向小,再结晶退火,使铁素体回复再结晶恢复塑性和韧性,在材料的再结晶温度下（,650,左右）对经历过变形加工的材料进行再结晶处理的过程。,消除应力材料变软便于冷成型。,井式退火炉,退火的成本因素,电力,甲醇、氮气、甲烷等保护气氛原料,料架损耗,材料表面产生氧化皮，形成材料损耗,退火不良质量问题,脱碳,退火不良质量问题,组织异常,拉丝前的酸洗，磷化及皂化,设备：酸洗池，水洗池、磷化池，皂化池,酸洗目的：除去线材表面的氧化膜，锈渍。,磷化目的：在金属表面形成一层磷酸盐薄膜，以减少线材抽线以及冷墩或成形等加工过程中，对工模具的擦伤，起到润滑作用。同时一定的也有防锈作用,。,皂化目的：提供润滑作用,水洗目的：防止酸液带入下一池中,酸洗、磷化、皂化的消耗,盐酸、硫酸、磷酸、水、十二烷基磺酸钠、氢氧化钠、碳酸钠、蒸汽,机械挂具、吊具,电力,带来严重的环保问题和水资源消耗,酸洗不良,氧化皮残留,磷化不良,磷化膜不均,拉丝,设备：拉丝机，拉丝模,拉丝的目的：为冷镦生产提供必须规格的线材。,卧式拉丝机,立式拉丝机,拉丝模,定径带尺寸与长度,粗糙度,润滑,拉丝速度,材料改制工艺：,钢材（盘条）改制工艺流程：,材料球化退火 酸洗 清洗 磷化 皂化,中间退火,辗尖 拉拔 入库。,合金钢与碳素钢不同的材料改制工艺,在金相组织正常和拉拔减面率不大于,35%,的情况下，中低碳钢一般可不进行球化退火，而直接进行拉拔，但中碳合金钢应在退火后进行材料改制，当材料需要两次或两次以上拉拔时，第一次的拉拔比宜控制在,20%,25%,，最后一道拉拔前应进行中间退火处理，且拉拔比宜控制在,15%,20%,。,拉丝质量问题,一次拉拔量过大形成微裂纹,拉丝质量问题,总拉拔量过大形成带状组织,拉丝缺陷,划痕,拉丝缺陷,划痕,拉丝模定径带过长造成竹节,检验与化验,检验球化组织与脱碳层，确认球化效果,检验材料直径,检验表面状况：磷化膜、擦伤、划痕、氧化皮,化验槽液防止不合格品产生,冷镦,设备：冷镦机 冷镦模,冷镦是利用模具在常温下对金属棒料镦挤成形的锻造方法。,通常用来制造螺钉、螺栓、铆钉和螺母等。可以减少或代替切削加工。,冷镦材料利用率可达,80,90,。冷镦多在专用的冷镦机上进行,便于实现连续,多工位,自动化生产。在冷镦机上能顺序完成切料,镦头,聚积,成形,倒角,搓丝,缩径和切边等工序。生产效率高。棒料由送料机构自动送进一定度,切断机构将其切断成坯料,然后由夹钳传送机构依次送至聚积压形和冲孔工位进行冷镦成形。,多工位冷镦机,冷镦机,双击冷镦机,三工位冷镦成型,四工位冷镦成型,五工位冷镦成型,六工位冷镦成型,螺母成型,螺栓成型,冷镦生产的效率,冷镦机的种类与产品类型的适应性,冷镦模具的设计与质量,操作工的技术能力,材料的前处理水平,设备维护与保养,冷镦工序成本,模具使用寿命,材料利用率,调机工时和调机废品,产品精度要求,电力,润滑油,工资,冷镦质量问题,头下,R,过小,冷镦质量问题,头下,R,处折叠,冷镦质量问题,内六角孔过深，装配掉头,车加工,车加工是机加工的一种，主要是运用车削设备对工件毛坯进行车削作业获得理想的工件外型。,车加工包括车削、钻孔、铣槽等,螺纹成型,设备：滚丝机、滚丝轮，搓丝机、搓丝板，攻丝机、丝攻等,螺纹成型方法：,滚丝，搓丝，攻丝等，其中滚丝，搓丝主要用于制造外螺纹，攻丝用于制造内螺纹。,滚丝、搓丝,：是通过挤压材料的方法获得螺纹，用于制造外螺纹。比如,螺栓的螺纹,。,攻丝,：通过挤压材料或切削材料的方法获得螺纹，用于制造内螺纹。比如,螺母的螺纹,。,滚丝机,滚丝轮,滚丝加工,搓丝机,搓丝板,搓丝示意图,丝锥,攻丝机,螺纹加工的成本因素,产品的强度级别,工序的先后安排及螺纹精度,搓丝板、滚四轮和丝锥的规格选定及使用寿命,机床的稳定性及维护,润滑油消耗,调机时间和调机废品,电力消耗与工资,搓丝效率高，滚丝效率低,螺纹加工质量问题,滚丝轮搓丝板造成螺纹毛刺,螺纹加工质量问题,挤压力过大形成牙底裂纹,螺纹加工质量问题,螺纹牙型不对,螺纹加工质量问题,斜牙,螺纹加工质量问题,返修不当螺纹错位,热处理,热处理是将材料放在一定的介质内加热、保温、冷却，通过改变材料表面或内部的组织结构,来控制其性能的一种综合工艺过程。,紧固件的热处理主要目的是通过调质处理（淬火,+,回火）使工件获得良好的综合机械性能。,连续式可控气氛网带炉,退火,是将工件加热到适当温度，根据材料和工件尺寸采用不同的保温时间，然后进行缓慢冷却，目的是使金属内部组织达到或接近平衡状态，获得良好的工艺性能和使用性能，或者为进一步淬火作组织准备。,正火,是将工件加热到适宜的温度后在空气中冷却，正火的效果同退火相似，只是得到的组织更细，常用于改善材料的切削性能，也有时用于对一些要求不高的零件作为最终热处理。,淬火,是将工件加热保温后，在水、油或其它无机盐、有机水溶液等淬冷介质中快速冷却。淬火后钢件变硬，但同时变脆。,回火,是为了降低钢件的脆性，将淬火后的钢件在高于室温而低于,650,的某一适当温度进行长时间的保温，再进行冷却，这种工艺称为回火。,退火、正火、淬火、回火,是整体热处理中的,“,四把火,”,，其中的淬火与回火关系密切，常常配合使用，缺一不可。,调质处理工艺流程,上料 脱脂清洗 淬火加热,淬火 脱脂清洗 回火加热,发黑 烘干 淋油,装箱,热处理是紧固件制造过程中的关键工序,热处理温度的选择,温度高加热快，产能高,温度高组织粗大，产品脆性增加，质量下降,温度高产品变形大,定时测定炉温,热处理加热时间和装炉量的选择,炉型一定，加热能力就确定,装量越多，加热时间就越长,在加热温度和时间确定的情况下，装炉量增加，只会增加不合格品,保护气氛,必须根据钢种来设定炉内的碳势,甲醇、煤气、氮气的合理选用,淬火炉必须定时烧碳,定时测定碳势,淬火介质的选用与维护,淬火油免维护使用方便，但只适用合金钢和小规格碳素钢产品淬火同时价格贵,水溶性介质价格便宜，能使用于各种钢种产品，但需要精心维护管理,热处理的成本因素,热处理设备使用寿命短，网带炉通常为,712,年，折旧费用高,电力消耗极大,由于设备管理和人的因素时常出现脱碳、强度不合格、变形、螺纹碰伤等需要返工,保护气氛用化学品消耗量大,环境污染严重,热处理质量不良通常引起重大质量纠纷,质量检验费用,热处理质量问题,硬度强度不合格,脆性大，造成零件突然断裂,螺纹脱碳，装配脱扣,零件变形和淬火开裂,表面处理困难,螺纹损伤,混产品,表面处理,表面处理是在基体材料表面上人工形成一层与基体的机械、,物理,和,化学,性能不同的表层的工艺方法。表面处理的目的是满足产品的耐蚀性、耐磨性、装饰或其他特种功能要求。表面处理的种类,基於不同物质的表面性质有差异，而完成品所需表面新的性质要求也各有不同，所以表面处理过程有很多种类。,紧固件表面处理的种类,1,、电镀,电镀,(,镀锌,镍,铜,铬,锌镍合金等,):,就是利用电解原理在某些金属表面上镀上一薄层其它金属或合金的过程，是利用电解作用使金属或其它材料制件的表面附着一层金属膜的工艺从而起到防止腐蚀,提高耐磨性、导电性、反光性及增进美观等作用。,电镀的主要用途,1,、提高金属制品或者零件的耐蚀性能。例如钢铁制品或者零件表面镀锌。,2,、提高金属制品的防护,-,装饰性能。例如钢铁制品表面镀铜、镀镍镀铬等。,3,、修复金属零件尺寸。例如轴、齿轮等重要机械零件使用后磨损，可采用镀铁、镀铬等修复其尺寸。,4,、电镀还可赋予某种制品或零件某种特殊的功能。例如镀硬铬可提高其耐磨性能等。,电镀方式,电镀分为,挂镀、滚镀、连续镀和刷镀,等方式，主要与待镀件的尺寸和批量有关。,挂镀,:,适用于一般尺寸的制品,如汽车的保险杠,自行车的车把等。,滚镀,:,适用于小件，如紧固件、垫圈、销子等。,连续镀,:,适用于成批生产的线材和带材。,刷镀,:,适用于局部镀或修复。电镀液有酸性的、碱性的和加有铬合剂的酸性及中性溶液,无论采用何种镀覆方式，与待镀制品和镀液接触的镀槽、吊挂具等应具有一定程度的通用性,滚镀线,电镀锌的工艺种类,碱性氰化物镀锌,碱性锌酸盐镀锌,铵盐镀锌,氯化钾镀锌,铵钾混合浴镀锌,硫酸盐镀锌,电镀锌的工艺流程,脱脂除油 水洗 酸洗除锈活化,水洗 镀锌 出光,水洗 钝化 脱水,烘干 去氢 装箱,电镀锌的成本因素,电镀生产线的类型和自动化程度,产品结构类型,钝化膜的种类,各种化学药品的消耗量,操作者技能,检验和化验,不同钝化处理的电镀锌,电镀锌的质量问题,色差,电镀锌的质量问题,覆盖层脱落,电镀锌质量问题,镀层厚度,点击烧伤,盐雾试验不合格,混产品,包装后生白锈,大规格产品碰伤螺纹,镀层附着不牢、起皮起泡,2,、热浸镀锌,脱脂,去油，水洗,去碱,酸洗,除锈活化，水洗,去酸,浸助镀剂、干燥,便于镀锌,镀锌、甩锌,浸水钝化,镀层老化,热镀锌的成本因素,锌块消耗,电力,锌锅腐蚀,前处理化学药剂的消耗,不合格返工,热镀锌质量问题,黑点,锌层脱落,镀锌层厚度不合格,起皮起泡（橘皮）,2,、磷化,磷化是一种化学与电化学反应形成磷酸盐化学转化膜的过程，所形成的磷酸盐转化膜称之为磷化膜。,磷化的目的主要是：给基体金属提供保护，在一定程度上防止金属被腐蚀；用于涂漆前打底，提高漆膜层的附着力与防腐蚀能力；在金属冷加工工艺中起减摩润滑使用。,磷化分类,1,、按磷化处理,温度,分类：高温型、中温型、低温型、常温型。,2,、按磷化液,成分,分类：锌系磷化、锌钙系磷化、铁系磷化、锰系磷化、复合磷化（磷化液由锌、铁、钙、镍、锰等元素组成）。,3,、按磷化,处理方法,分类：化学磷化、电化学磷化,4,、按,施工方法,分类：浸渍磷化、喷淋磷化、刷涂磷化,氧化,氧化,又叫发黑或发蓝，工件在空气、水蒸气或化学药物的溶液中在室温或加热到适当温度，在工件表面形成一层蓝色或黑色氧化膜，以改善其耐蚀性和外观的表面处理工艺。,机械制造上常用,NaOH,溶液加热来对工件进行发黑处理，相对于镀锌镀铬成本较低，效果不错。,发黑形成的黑色氧化膜，其厚度为,0.5-1.5m,，抗腐蚀能力比其它化学膜低,锌铝铬涂层,锌（铝）铬涂层又称达克罗、达克锈、迪克龙。国内又命名为锌铬涂层，是一种以锌粉、铝粉、铬酸和去离子水为主要成分的新型的防腐涂料。,达克罗是一种新型的表面处理技术，与传统的电镀工艺相比，达克罗是一种,“,绿色电镀,”,。其优势有以下几点：,1.,超强的耐蚀性能：达克罗膜层的厚度仅为,4-8m,，但其防锈效果却是传统,电镀锌,、,热镀锌,或涂料涂覆法的,7-10,倍以上。采用达克罗工艺处理的标准件、管接件经耐盐雾试验,1200h,以上未出现红锈。,2.,无氢脆性：达克罗的处理工艺决定了达克罗没有氢脆现象，所以达克罗非常适合受力件的涂覆。,3.,高耐热性：达克罗可以耐高温腐蚀，耐热温度可达,300,以上。而传统的镀锌工艺，温度达到,100,时就已经起皮报废了。,4.,结合力及再涂性能好：达克罗涂层与金属基体有良好的结合力，而且与其他附加涂层有强烈的粘着性，处理后的零件易于喷涂着色，与有机涂层的结合力甚至超过了磷化膜。,5.,良好的渗透性：由于静电屏蔽效应，工件的深孔、狭缝，管件的内壁等部位难以电镀上锌，因此工件的上述部位无法采用电镀的方法进行保护。达克罗则可以进入工件的这些部位形成达克罗涂层。,6.,无污染和公害：达克罗在生产加工及工件涂覆的整个过程中，不会产生对环境有污染的废水废气，不用三废治理，降低了处理成本。,达克罗虽然有许多优点，但它也有一些不足之处，主要体现为：,1.,达克罗中含有对环境和人体有害的铬离子，尤其是六价铬离子具有致癌作用。,2.,达克罗的烧结温度较高、时间较长，能耗大。,3.,达克罗的表面硬度不高、耐磨性不好，而且达克罗涂层的制品不适合与铜、镁、镍和不锈钢的零部件接触与连接，因为它们会产生接触性腐蚀，影响制品表面质量及防腐性能。,4.,达克罗涂层的表面颜色单一，只有银白色和银灰色，不适合汽车发展个性化的需要。不过，可以通过后处理或复合涂层获得不同的颜色，以提高载重汽车零部件的装饰性和匹配性。,5.,达克罗涂层的导电性能不是太好，因此不宜用于导电连接的零件，如电器的接地螺栓等。,达克罗涂覆的工艺流程,有机溶剂除油,机械抛丸,喷涂,烘烤,二次喷涂,烘烤,干燥,达克罗生产线,常用紧固件加工工艺,螺栓：（六角头螺栓、六角法兰面螺栓等）,1-,、,8.8,以下的小规格螺栓（,M16,及以下）,原材料选择：,低碳钢（,Q235,、,08,、,10,、,18,等）,毛坯成型方法：,冷镦,螺纹成型：,滚丝或搓丝,（滚丝或搓丝的选择方法）,工艺路线：,原材料（选择材料）,材料改制,冷镦,车加工（倒角，平端）,滚丝或搓丝,表面处理（按要求）,终检,包装,2-,、,8.8,的小规格螺栓（,M16,及以下）,原材料选择：,中碳钢,（,35,、,45,、,ML35,、,ML45,、,SWRCH35K,等）,毛坯成型方法：,冷镦,螺纹成型：,滚丝或搓丝（滚丝或搓丝的选择方法）,工艺路线：,原材料（选择材料）,材料改制,冷镦,车加工（倒角，平端）,滚丝或搓丝,热处理,表面处理（按要求）,终检,包装,3-,、,10.9,的小规格螺栓（,M16,及以下）,原材料选择：,中碳合金碳钢（,40Cr,、,SCr440,、,35CrMo,等）,毛坯成型方法：,冷镦,螺纹成型：,滚丝或搓丝（滚丝或搓丝的选择方法）,工艺路线：,1,、原材料（选择材料）,材料改制,冷镦,车加工（倒角，平端）,滚丝或搓丝,热处理,表面处理（按要求，,若是镀锌须去氢,）,终检,包装,2,、原材料（选择材料）,材料改制,冷镦,车加工（倒角，平端）,热处理,滚丝或搓丝,表面处理（按要求，,若是镀锌须去氢,）,终检,包装,4-,、,12.9,的小规格螺栓（,M16,及以下）,原材料选择：,中碳合金碳钢（,35CrMo,、,42CrMo,、,SCM435,等）,毛坯成型方法：,冷镦,螺纹成型：,滚丝或搓丝（滚丝或搓丝的选择方法）,工艺路线：,1,、原材料（选择材料）,材料改制,冷镦,车加工（倒角，平端）,滚丝或搓丝,脱磷,热处理,探伤,表面处理（按要求，,若是镀锌须去氢,）,终检,包装,2,、原材料（选择材料）,材料改制,冷镦,车加工（倒角，平端）,脱磷,热处理,探伤,滚丝,表面处理（按要求，,若是镀锌须去氢,）,终检,包装,六角头螺栓：,1-,、,8.8,以下的大规格螺栓（,M16,及以上）,原材料选择：,低碳钢（,Q235,、,08,、,10,、,18,等）,毛坯成型方法：红,镦,螺纹成型：,滚丝,工艺路线：,原材料（选择材料）,材料改制,下料,车加工（车螺坯）,红镦,车加工（车头部，倒角，平端平总长等）,（,打标识,）,磨削（磨螺坯）,滚丝,表面处理（按要求）,终检,包装,2-,、,8.8,的大规格螺栓（,M16,及以上）,原材料选择：,中碳钢,（,35,、,45,、,ML35,、,ML45,、,SWRCH35K,等）,毛坯成型方法：,红,镦,螺纹成型：,滚丝,工艺路线：,1,、原材料（选择材料）,材料改制,下料,车加工（车螺坯）,红镦,车加工（车头部，倒角，平端平总长等）,（,打标识）,热处理,（,抛丸）,磨削（磨螺坯）,滚丝,表面处理（,按要求,）,终检,包装,2,、原材料（选择材料）,材料改制,下料,车加工（车螺坯）,红镦,车加工（车头部，倒角，平端平总长等）,（打标识）,（,抛丸）,磨削（磨螺坯）,滚丝,热处理,表面处理（按要求）,终检,包装,3-,、,10.9,的大规格螺栓（,M16,及以下）,原材料选择：,中碳合金碳钢（,40Cr,、,SCr440,、,35CrMo,等）,毛坯成型方法：,红,镦,螺纹成型：,滚丝,工艺路线：,1,、原材料（选择材料）,材料改制,下料,车加工（车螺坯）,红镦,车加工（车头部，倒角，平端平总长等）,（,打标识）,热处理,（,抛丸）,磨削（磨螺坯）,滚丝,表面处理（,按要求，,若是镀锌须去氢,）,终检,包装,2,、原材料（选择材料）,材料改制,下料,车加工（车螺坯）,红镦,车加工（车头部，倒角，平端平总长等）,（,打标识）,（,抛丸）,磨削（磨螺坯）,滚丝,热处理,表面处理（,按要求，,若是镀锌须去氢,）,终检,包装,4-,、,12.9,的大规格螺栓（,M16,及以上）,原材料选择：,中碳合金碳钢（,35CrMo,、,42CrMo,、,SCM435,等）,毛坯成型方法：红,镦,螺纹成型：,滚丝,工艺路线：,1,、原材料（选择材料）,材料改制,下料,车加工（车螺坯）,红镦,车加工（车头部，倒角，平端平总长等）,（,打标识）,脱磷,热处理,探伤,（,抛丸）,磨削（磨螺坯）,滚丝,表面处理（,按要求，,若是镀锌须去氢,）,终检,包装,2,、原材料（选择材料）,材料改制,下料,车加工（车螺坯）,红镦,车加工（车头部，倒角，平端平总长等）,（打标识）,（,抛丸）,磨削（磨螺坯）,滚丝,脱磷,热处理,探伤,表面处理（按要求，,若是镀锌须去氢,）,终检,包装,螺母加工工艺,采用冷镦成型的螺母（小规格）,选材,(,按照螺母性能要求,),工艺路线,:,01,材料改制,冷镦,(,车加工,主要车螺纹底孔,),攻丝,(,热处理,),表面处理,终检,包装,02,材料改制,冷镦,(,车加工,主要车螺纹底孔,),(,热处理,),攻丝,表面处理,终检,包装,螺母是否热处理按螺母要求机械性能定。,螺母加工工艺,采用红镦成型的螺母（大规格）,选材,(,按照螺母性能要求,),工艺路线,:,材料改制,下料,红镦,车加工（主要车螺纹底孔，平端保证高度,),（打标识）,攻丝,(,热处理,),表面处理,终检,包装,材料改制,下料,红镦,车加工（主要车螺纹底孔，平端保证高度,),（打标识）,(,热处理,),攻丝,表面处理,终检,包装,螺母是否热处理按螺母要求机械性能定。,全金属锁紧螺母,大致工艺流程与常规螺母类似，不同之处在于全金属锁紧螺母需在螺纹成型后，表面处理前进行一道压锁紧点工序。,尼龙锁紧螺母,毛坯成型按普通螺母成型,工艺路线：,毛坯成型,车加工（主要车底孔和尼龙圈孔）,（热处理，若需要）,-,表面处理,铆尼龙圈,封闭或表面处理,终检,包装,双头螺栓,采用冷镦和红镦工艺与普通螺栓类似（简单介绍）,采用下料车加工工艺,工艺路线：,材料改制,调直,下料,车加工（平总长，车螺坯）,（打标识）,磨削（主要磨螺坯）,螺纹成型,热处理,表面处理,终检,包装,销、轴类径向圆形的零件,带台阶边的，台阶较大的成型毛坯采用镦,整个外形是圆形的采用下料车加工成型毛坯,毛坯成型后再配合其余必要的工序制成成品：,这类产品类似有：销轴、圆柱销等,平垫圈等冲压件,材料选择（按性能要求）,成型方式：冲压,（板材板材、带材、管材和型材）,冲压（成型）,（辅助成型）,（去毛刺）,（热处理）,表面处理,终检,包装,组合件,组合件有螺栓与垫圈组合，螺母与垫圈组合等：,其工艺流程是组合的零件各自成形后在某个工序进行组合生产：,螺栓平垫圈组合工艺,螺栓毛坯（热处理后，未成型螺纹的）,+,平垫圈（热处理后的）,表面处理,终检,包装,总结,紧固件品种规格繁多，涉及到的工业技术门类很多。不仅流程长，而且大批量多品种同时生产。生产管理既要考虑产量、质量和交货期，还得考虑物流和成本。通常一个公司的生产设施场地和人员等要素确定之后，工艺技术能力大体上就确定下来了。,紧固件生产工艺制定是要遵循,优质、高产、低成本，即在保证产品质量的前提下，争取最好的经济效益,-,工艺制定的一般原则。,然而影响生产成本的因素远多于影响技术的因素。,谢谢大家,
