金相检测常用国家标准课件.pdf

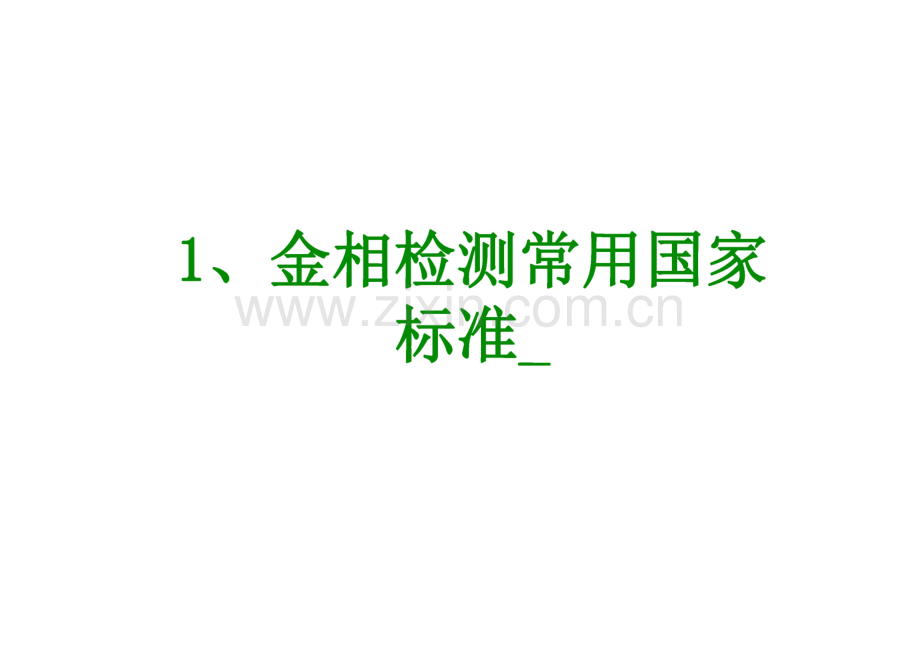

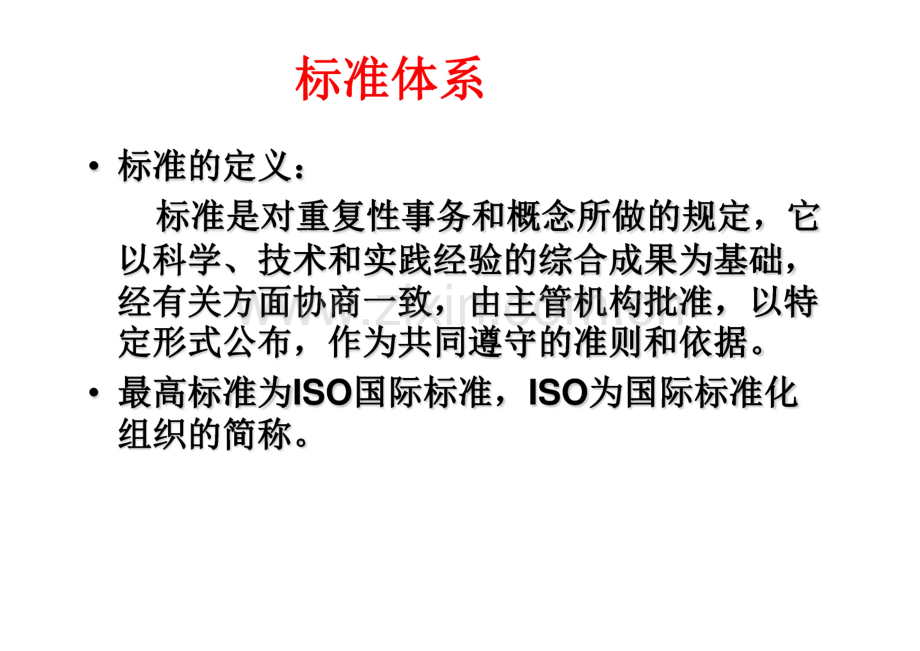

1、金相检测常用国家 标准标准体系标准的定义:标准是对重复性事务和概念所做的规定，它以科学、技术和实践经验的综合成果为基础，经有关方面协商一致，由主管机构批准，以特 定形式公布，作为共同遵守的准则和依据。最高标准为ISO国际标准,iso为国际标准化组织的简称。标准体系国际标准对许多基本试验方法都进行了 标准化，如金属材料室温拉伸试验方法、非金属夹杂物含量的测定等。随着国际间 贸易的加强，将会有更多的标准采用国际 标准。除此之外，国际上还有影响较广的 一些国家标准。如德国的DIN标准，日本的JIS标准,ASTM-美国材料和试验协会标准，API-美国石油协会标准等。AOAC美国公定实验室协会;标准体系国家标准:参照ISO标准而制订的标准o其中几个有关一致性程度的名词应该理 解。非等效采用，即主要技术内容有所 修改；等效采用，在主要技术内容上相 同，但部分技术内容较为详细和具体，编写结构不完全对应；修改采用指主要 技术内容采用，其它有所改动。等同采 用，基本是一样的。参照为仅用其一部 分或内容相近；标准体系行业标准：根据本行业的特殊产品或特殊要求而制定的标准，仅适合于本行业内。如GJB为国军标，JB、YB等部标。CSM中国金属学会推荐方法;NAS 国家分析测试体系;企业标准：企业根据GB或行标制定的标准。企业标准要严于国家标准或行业标准。企业标准或行业标准可上升为国家标准。第二届中国铸造标准论坛GB/T 11352-2009 一般工程用铸造碳钢件GB/T 13925-92铸造高镒钢金相曲G3/T 13925-2010铸造高镒钢金相替代；GB/T 5680-1998奥氏体镒钢铸件，已更新为2010,不能免费下载。GB/T 6967-2009工程结构钢中、高强度不锈钢件GB/T7659-2010焊接结构用铸钢件金相检测常用国家标准GB/T226-2015钢的低倍组织及缺陷 酸蚀检验法，规定了检验钢的试样 制备，低倍组织及缺陷的热、冷酸浸 蚀法和电解腐蚀法。GB/T1979-2001结构钢低倍组织缺陷 评级图进行级别评定，标准中提供 了评级图片，对一般疏松，中心疏松,定型偏析，中心偏析等等规定了评定 方法。金相检测常用国家标准YB/T 4002-1991(2005)连铸钢方坯低倍组织缺陷评级图,规定了连铸方坯低 语组织和缺陷形貌的特征、产生原因 和评级原则。YB/T 4003-1997（2006年确认）连铸钢板 坯低倍组织缺陷评级图,规定了连铸 钢板坯低倍组织缺陷酸蚀和硫印检验 法的试样以及缺陷的形貌特征、产生 原因和评级原则及图片。金相检测常用国家标准YB/T 1531999（2006年确认）优质碳素结 构钢和合金结构钢连铸方坯低倍组织缺 陷评级图,规定了优质碳素结构钢和合金结构钢连铸方坯及圆坯的低倍组织缺陷形貌特征、产生的原因和评级原则及 评级图片。GB/T 4236/984钢的硫印检验方法金相检测常用标准 GB/T1056L2005;钢中非金属夹杂物含量的测定标准评级图显微检验法 GB/T 14979/994钢的共晶碳化物不均匀度评定法 GB/T132982015金属显微组织检验方法 GB/T 132997 991钢的显微组织评定法金相检测常用标准 GB/T224-2008钢的脱碳层深度测定法 GB/T63942002金属平均晶粒度测定法 YB/T4290-2012金相检测面上最大晶粒尺 寸级别（ALA晶粒度）测定方法 GB/T43352013低碳钢冷轧薄板铁素体晶 粒度测定法 GB/T 14979/994钢的共晶碳化物不均匀 度评定法金相检测常用标准 GB/T 3488/983硬质合金显微组织的金相测定 GB/T 3489/983硬质合金孔隙度和非化合碳的金相测定 GB/T 4194 1984鸨丝蠕变试验、高温处理及金相检查方法 GB/T 56172005钢的感应淬火或火焰淬火后有效而化层深度的测定金相检测常用标准GB/T 72162009灰铸铁金相检验 JB/T 2122-977铁素体可锻铸铁 金相GB/T 9440-2010可锻铸铁件,于2009年10月28日在济南审定，已经替代部标;GB/T 944L2009球墨铸铁金相检验 GB/T 13302/991钢中石墨碳显微评定方 法ISO WD 945-4球墨铸铁球化率评定方法 第二次起草工作会议在常州市成功召开2015年12月16日，ISO WD 945-4球墨铸铁球 化率评定方法第二次起草工作会议在南车戚墅堰机车 车辆工艺研究所有限公司召开。参加会议的有沈阳铸造 研究所、宁夏共享集团股份有限公司、中信重工机械股 份有限公司、江苏一汽铸造有限公司、江苏恒立高压油 缸股份有限公司、江苏吉森风能科技股份有限公司、中 天钢铁股份有限公司、安徽省机械科学研究所、南车戚 量堰机车车辆工艺研究所有限公司共9个单位16名代 表。会上，标准起草工作组详细介绍了ISO 945-4球 墨铸铁球化率评定方法国际标准工作组草案的起草情 况，对工作组草案的主要技术内容及制定原则和依据作 了说明。与会代表对该国际标准工作组草案进行了认真 的讨论和审直，提出了切实可行的意见或建议，并形成 定球化率。4.显微镜放大倍数一般为100倍,如石墨颗粒大，可采用小倍数，保证视场中的石墨颗粒数不少于20个。5.IS0 945-4标准中球化率评定方法与我国现有球 化率评定方法应有较好的延续性。考虑到现有产品的球 化率指标，ISO 945-4标准测定的球化率等级和我国现 有方法测定的等级差异要小，特别是球化率为80%。6.IS0 945-4标准中球化率计算公式以GB/T 9441 1988规定的球化率计算公式为基础，并通过系统的试验研 究和生产实际验证，对球化率的计算公式进行完善，提出 较为科学、合理的球化率计算公式.球化率计算公式中，分子只计V型石墨和VI型石 墨，分母为石墨总体。在球化率计算时，V型石墨不能 等同于VI型石墨考虑，应有差异，即V型石墨应乘以了如下会议意见：1.IS0 945-4标准中应包括金相比较法和图像分析 法的内容。2.最小石墨球尺寸极限为10 um。目前，国外标准 如ASTM、EN标准为10 pm,我国标准为20 pm,太 大，不合适。3.对评定球化率视场作出明确规定。选择球化率最 差区域，在该区域中观测3个相邻视场的石墨形态，评1.0的系数。7.用面积法计算球化率与用金相比较法评定球化率 等级的一致性较好，建议ISO945-4t示准中用面积法计 算球化率。8.ISO 945-4标准中初步考虑采用五个等级的球化 率，分别为95%、90%、85%、80%和75%。同时建 议将计算公式中的石墨球圆整度系数降至0.55或0.50.9.附录B中增加几张石墨球圆整度系数 0.6的图。ISO制订过程的五个阶段：WD-CDDIS-FDIS一IS2011-06-27 15:48:00|分类：ISO专栏|举报|字号订阅 下载LOFTER我的照片书|国际标准组织(ISO)标准的制订过程,先后要经过如下五个1、工作小组草案(Work Draft；WD)2、委员会草案(Committee Draft；CD)3、国际标准草案(Draft International Standard；DIS)4、最终国际标准版草案(Final Draft International Standard；FDIS)5、正式发行的国际标准版(International Standard；IS)国家质量监督检验检疫总局、国家标准化管理委员会于2015年12月10日批准发布了5项铸造国家标准，于2016 年7月1日起实施。序号标准号标准名称实睛日期1GB/T 32238-2015低温承压通用铸钢件2016-07-012GB/T 32247-2015低温铁素体球墨铸铁件2016-07-013GB/T 32251-2015烙模传造工艺污染物的拄制2016-07-014GB/T 32252-2015熔模锦造工艺通用技术导则2016-07-015GB/T 32255-2015高温承压马氏体不锈钢和合金钢通用铸件2016-07-012015年立项的国家标准和行业标准项目_序号项目名称标准级别被代替标准号1表面粗糙度比较样块铸造表面国家标准GB/T 6060.119972铸钢件射线照相检测国家标准GB/T 567720073翘领朔蜘V国家标准GB/T 944320074铸钢件磁粉检测国家标准GB/T 944420075建筑结构用铸钢件国家标准6铸件的工业计算机层析成像（CT）检测国家标准7球墨铸铁件国家标准GB/T 134820098承压钢铸件国家标准GB/T 1625319969铸造锌合金国家标准GB/T 1175199710锌合金铸件国家标准GB/T 16746199711镁合金铸件国家标准GB/T 13820199212熔模铸造用硅砂、粉行业标准GB/T 12214199013熔模铸造用铝机土砂、粉行业标准GB/T 12215199014工程结构用中高强度不锈钢铸件金相检验行业标准金相检测常用国家标准 GB/T8263-1999抗磨白口铸铁（将由GB/T8263-XXXX替代，于2009年9月在北京修订，已 改2010）HG 3118-1998冷硬铸铁滚筒检验方法 GB/T17445-2009铸造磨球现行 GB/T 13925-92铸造高镒钢金相（将由GB/T13925次筑奥氏体镒钢金相替代，于2009年9 月在北藁断已改201。）GB/T5680-1998奥氏体镒钢铸件，于2009年9月 在北京修订，已改2010金相检测常用国家标准 GB/T113542005钢铁零件渗氮层深度测 定和金相组织检验 GB/T13320-2007钢质模锻件金相组织评级图及评定方法 GB/T4334-2008金属和合金的腐蚀不锈钢晶间腐蚀试验方法2009-05-01实施金相检测常用国家标准 GB/T 2252006钢淬透性的末端淬火试验 方法（Jominy试验）GB/T 227-1991工具钢淬透性试验方法 GB/T 9450-2005钢件渗碳淬火有效硬化层 深度的测定和校核 GB/T 945L2005钢件薄表而总硬化层深度 或有效硬化层深度的测定金相检测常用国家标准 GB/T 13302-1991钢中石墨碳显微评定方 法 GB/T133052008奥氏体不锈钢中a相面 积含量金相测定法 GB/T 14979/994钢的共晶碳化物不均匀 度评定法金相检测常用国家标准 GB/T 87551988钛及钛合金术语金相图谱 GB/T 94502005钢件渗碳淬火硬化层深度的测定和校核 GB/T 118092008一压水堆燃料棒焊缝检验方法金相检验和X射线照相检验 GB/T 133052008不锈钢中a一相面积含量金相测定法金相检测常用国家标准 GB/T 133202007钢质模锻件金相组织评级图及评定方法 GB/T 174552008无损检测表面检测的金相复型技术 GB/T 19542008络镇奥氏体不锈钢焊缝铁素体含量测量方法 GB/T 30862008高碳铭不锈轴承钢 GB/T 64622005金属和氧化物覆盖层厚度测量显微镜法金相检测常用国家标准 JB/T5069-2007钢铁零件渗金属层金相检 验方法 JB/T 56642007重载齿轮失效判据 JB/T6141.11992重载齿轮 渗碳层球化处 理后金相检验 JB/T 6141.21992重载齿轮 渗碳层球化处 理后金相检验 JB/T 614131992重载齿轮 渗碳金相检验金相检测常用国家标准 JB/T 12552001高碳铭轴承钢滚动轴承零 件我处理技术条件 JB/T 14602002高碳铭不锈钢滚动轴承零 侔族处理技术条件 JB/T5074-2007低、中碳钢球化体评级金相检测常用国家标准 GB/T 64632005金属和其它无机覆盖层厚度测量方法评述 GB/T 12982008碳素工具钢20162.29查新作废，没有新标准。GB/T 129920”合金工具钢 GB/T 133202007钢质模锻件金相组织评 级图及评定方法 TB/T 22547991机车牵引用渗碳淬硬齿轮 金相检验标准金相检测常用国家标准 JB/T 614L4-1992重载齿轮渗碳表面碳含量金相 判别法 JB/T 7709-2007渗硼层显微组织、硬度及层深检 测方法 JB/T 7710-2007薄层碳氮共渗或薄层渗碳钢件显 微组织检测 JB/T 7713-2007高碳高合金钢制冷作模具显微组 织检验 JB/T 8420-2008热作模具钢显微组织评级金相检测常用国家标准 JB/T1001滚动轴承零件渗碳热处理技术条件/T 92052008珠光体球墨铸铁零件感应淬火金相检验 JB/T 101742008钢铁零件强化喷丸的质量检验方法 JB/T 9211-2008中碳钢与中碳合金结构马氏体等级金相检测常用国家标准 JB/T 92042008钢件感应淬火金相检验 YB/T 153/999优质碳素结构钢和合金结 构钢连铸方坯低倍组织缺陷评级图 TB/T 2255/991高磷铸铁金相 YB 4052C991高银铭无限冷硬离心铸铁轧辐金相检验轧辐检测常用国家标准 GB/T13313-2008轧辑肖氏、里氏硬度试验方法 GB/T 1503-2008 铸钢轧辐 GB/T 15042008铸铁轧辐 GB/T 15546-1995冶金全辐术语 GB/T 155471995锻钢冷冷辐辐坏 GB/T230J-2009金属材料洛氏硬度试验第1部 分：试验方法 3 B、C、D、E、F、G、H、K、N、T标尺）2010-04-01 实施推荐两个网址标准查新:国家标准文献共享服务平台 标准分享网免费标准下载网站谢谢
