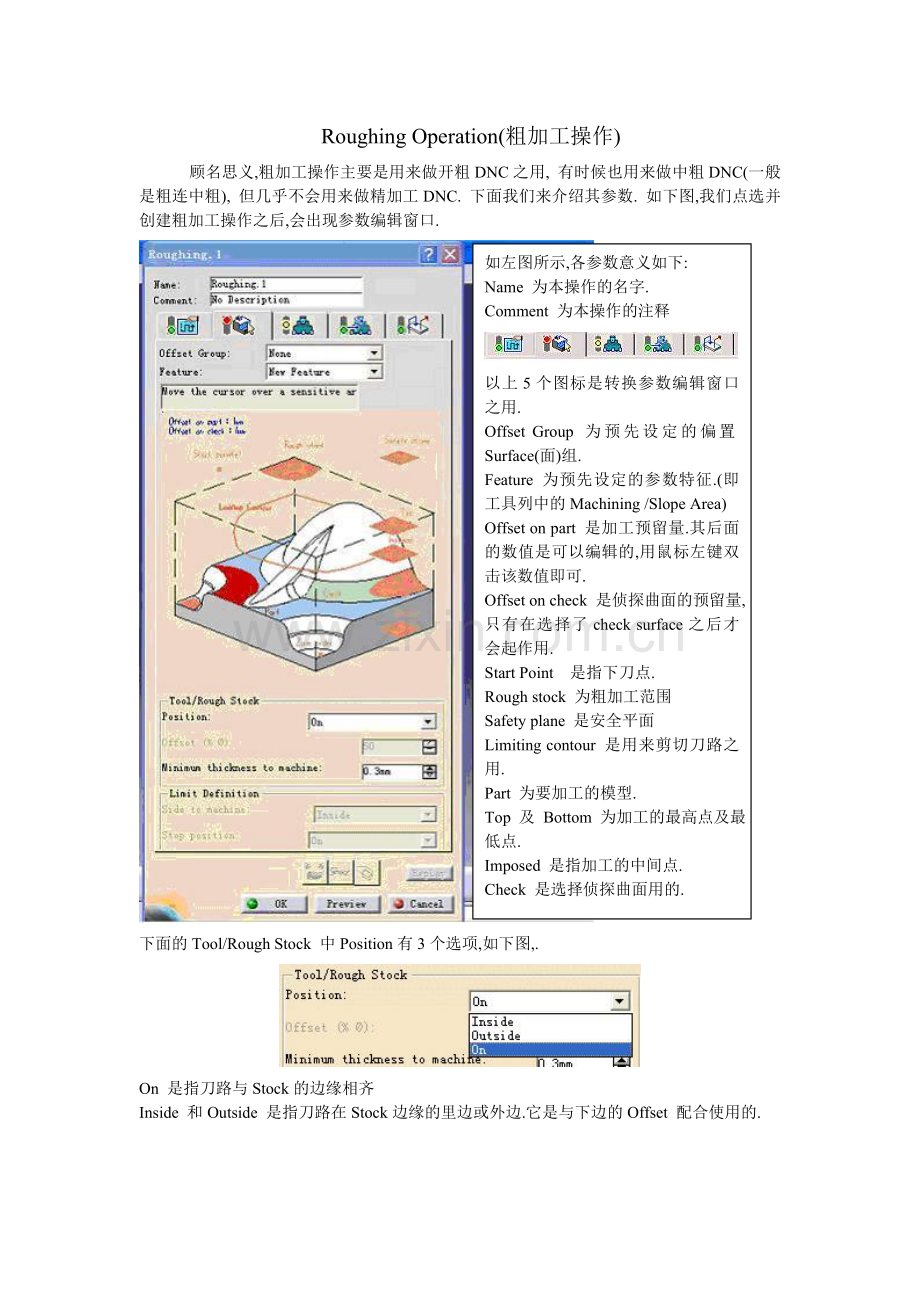

Roughing Operation(粗加工操作)
顾名思义,粗加工操作主要是用来做开粗DNC之用, 有时候也用来做中粗DNC(一般是粗连中粗), 但几乎不会用来做精加工DNC. 下面我们来介绍其参数. 如下图,我们点选并创建粗加工操作之后,会出现参数编辑窗口.
如左图所示,各参数意义如下:
Name 为本操作的名字.
Comment 为本操作的注释

以上5个图标是转换参数编辑窗口之用.
Offset Group 为预先设定的偏置Surface(面)组.
Feature 为预先设定的参数特征.(即工具列中的Machining /Slope Area)
Offset on part 是加工预留量.其后面的数值是可以编辑的,用鼠标左键双击该数值即可.
Offset on check 是侦探曲面的预留量,只有在选择了check surface之后才会起作用.
Start Point 是指下刀点.
Rough stock 为粗加工范围
Safety plane 是安全平面
Limiting contour 是用来剪切刀路之用.
Part 为要加工的模型.
Top 及 Bottom 为加工的最高点及最低点.
Imposed 是指加工的中间点.
Check 是选择侦探曲面用的.

下面的Tool/Rough Stock 中Position有3个选项,如下图,.

On 是指刀路与Stock的边缘相齐
Inside 和Outside 是指刀路在Stock边缘的里边或外边.它是与下边的Offset 配合使用的.

如上图所示,表示刀路在Stock边缘的里边,距离是刀具直径的50% .
　　以上参数编辑完后,点选下图中的任一图标,进入另一窗口编辑.

现在我们点选第三图标,此窗口为刀具编辑窗口.如下图所示:

我们可以左键双击各个数值来改变刀具的形状.也可以点击图标从刀具库中选择合适的刀具.如下所示:

　　刀具编辑完成后,我们点选下图的第四图标

进入刀具加工参数窗口中编辑,下面我们介绍各参数的意义.

如上图,Approach 是进刀速度,Machining 是加工速度,而Retract是退刀速度,Slowdown rate是指在转角处的速度与加工速度的百分比. 在Spindle output中的Machining是机床转速.

我们再点击下图中的第五图标进入另一个编辑窗口.

此窗口是让我们选择一个合适的进退刀方式,下面我们介绍各项常用参数.如下图所示.

Optimize retract 是优化退刀.具体来说就是在加工过程中,刀具都会升至安全高度,然后在下刀切削,如此循环.如果我们选择此项,则不会升刀.
Axial safety distance是Z轴方向的安全距离.
Mode是可选择项,共有4个选项,我们常用的是Ramping ,Helix两项. Ramping是斜线下刀.而Helix是螺旋下刀.无论是Ramping, 还是Helix都要与其下面的选项配合使用.当我们使用Ramping时,Ramping angle是可编辑项,是指斜线下刀角度,通常小于0.5度.当选择Helix时,Helix diameter是可编辑项,填入的数值为螺旋半径与刀具直径的百分比..
Approach distance 是下刀时,Z轴方向的G01下刀距离.
Radial safety distance 是径向安全距离.

现在.我们来定义第一个图标下的编辑窗口.点击下图的第一个图标.

进入下图窗口
.
