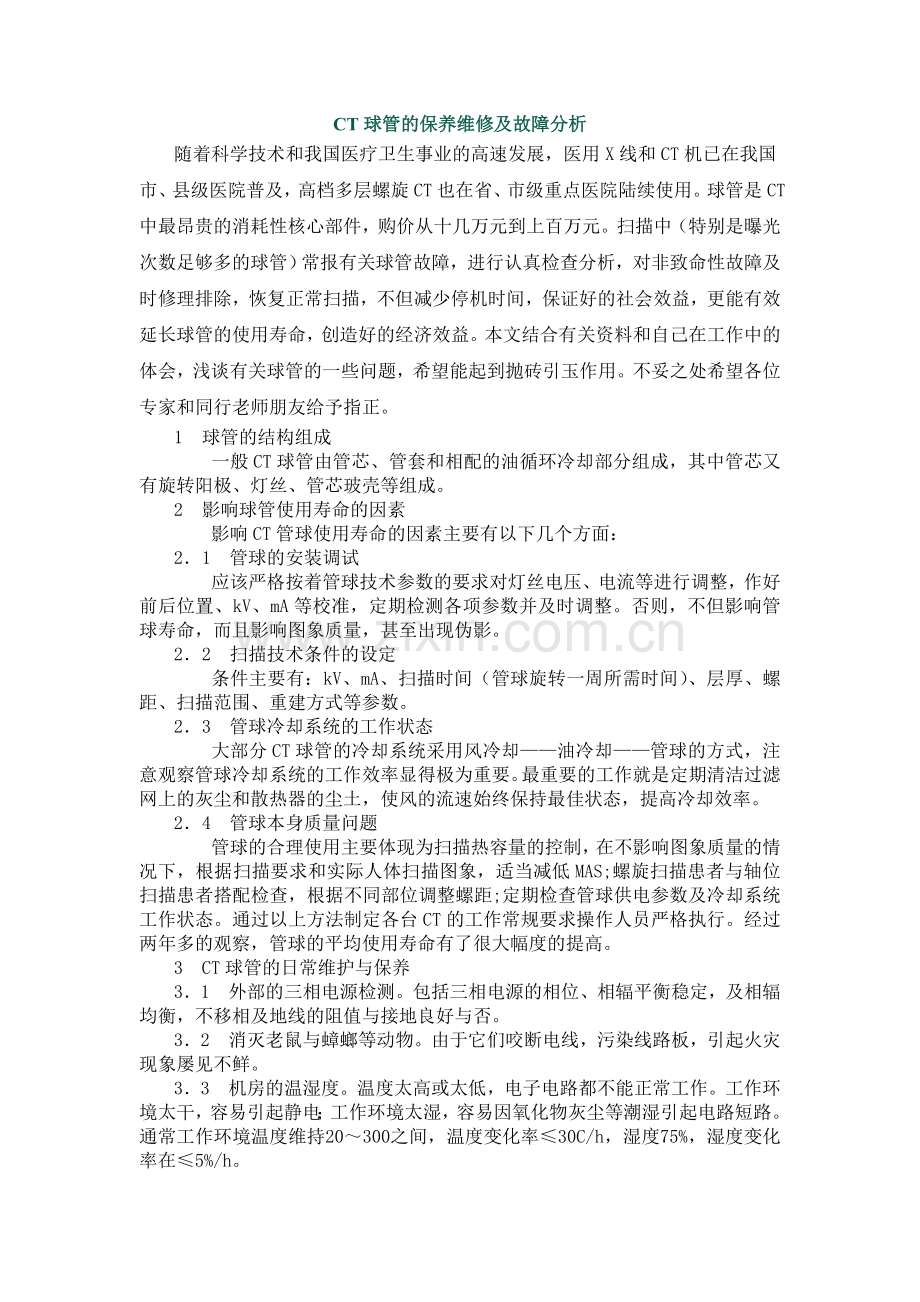

CT球管的保养维修及故障分析.doc

CT球管的保养维修及故障分析
随着科学技术和我国医疗卫生事业的高速发展，医用X线和CT机已在我国市、县级医院普及，高档多层螺旋CT也在省、市级重点医院陆续使用。球管是CT中最昂贵的消耗性核心部件，购价从十几万元到上百万元。扫描中（特别是曝光次数足够多的球管）常报有关球管故障，进行认真检查分析，对非致命性故障及时修理排除，恢复正常扫描，不但减少停机时间，保证好的社会效益，更能有效延长球管的使用寿命，创造好的经济效益。本文结合有关资料和自己在工作中的体会，浅谈有关球管的一些问题，希望能起到抛砖引玉作用。不妥之处希望各位专家和同行老师朋友给予指正。
1　球管的结构组成
　　一般CT球管由管芯、管套和相配的油循环冷却部分组成，其中管芯又有旋转阳极、灯丝、管芯玻壳等组成。
2　影响球管使用寿命的因素
　　影响CT管球使用寿命的因素主要有以下几个方面：
2．1　管球的安装调试
　　应该严格按着管球技术参数的要求对灯丝电压、电流等进行调整，作好前后位置、kV、mA等校准，定期检测各项参数并及时调整。否则，不但影响管球寿命，而且影响图象质量，甚至出现伪影。
2．2　扫描技术条件的设定
　　条件主要有：kV、mA、扫描时间（管球旋转一周所需时间）、层厚、螺距、扫描范围、重建方式等参数。
2．3　管球冷却系统的工作状态
　　大部分CT球管的冷却系统采用风冷却——油冷却——管球的方式，注意观察管球冷却系统的工作效率显得极为重要。最重要的工作就是定期清洁过滤网上的灰尘和散热器的尘土，使风的流速始终保持最佳状态，提高冷却效率。
2．4　管球本身质量问题
　　管球的合理使用主要体现为扫描热容量的控制，在不影响图象质量的情况下，根据扫描要求和实际人体扫描图象，适当减低MAS;螺旋扫描患者与轴位扫描患者搭配检查，根据不同部位调整螺距;定期检查管球供电参数及冷却系统工作状态。通过以上方法制定各台CT的工作常规要求操作人员严格执行。经过两年多的观察，管球的平均使用寿命有了很大幅度的提高。
3　CT球管的日常维护与保养
3．1　外部的三相电源检测。包括三相电源的相位、相辐平衡稳定，及相辐均衡，不移相及地线的阻值与接地良好与否。
3．2　消灭老鼠与蟑螂等动物。由于它们咬断电线，污染线路板，引起火灾现象屡见不鲜。
3．3　机房的温湿度。温度太高或太低，电子电路都不能正常工作。工作环境太干，容易引起静电；工作环境太湿，容易因氧化物灰尘等潮湿引起电路短路。通常工作环境温度维持20～300之间，温度变化率≤30C/h，湿度75%，湿度变化率在≤5%/h。
3．4　CT对球管的各种工作参数的检测，包括CT球管的kV、Ma、温度等。
3．5　高压电缆与球管的接触良好，接触零部件无杂质，每两年检查一次。
4　球管的常见故障及维修
　　针对球管及其高压引起的故障现象，按照组成我们粗略的归纳如下：
4．1　灯丝问题——一般灯丝开路或半开路
　　故障表现为：加高压后不曝光，无管电流或电流不稳定，提示灯丝开路（或Low mA），在查灯丝供电又正常的情况下，测量灯丝电阻开路多为球管灯丝开路。需要注意的是：有时灯丝处于半开路状态，时通时不通，工作时加热引起开路，而断电时冷却又连通，往往引起误判，需反复鉴别。
4．2　管芯真空度下降或管芯玻壳破损
　　故障表现为：查看故障代码一般提示过载报警。一种情况是管芯长期使用后灯丝蒸发，靶面受损气化，管芯真空度降低；二是球管长时间不使用，管芯有气体渗入，或芯壳老化开裂，有油渗入，高温炭化产生气体，管芯真空度下降。
4．3　旋转阳极不转
　　故障表现：报警显示旋转阳极（Rotor）故障。此故障一般有以下两种原因：一是旋转阳极定子线圈损坏（开路或短路）；二是旋转阳极转子卡死或轴承磨损后间隙过大，通电后分布磁场不均衡而吸死。
4．4　管套内高压打火
　　此类故障发生时，报警显示过载。高压电缆插头松动或与插座间的密封绝缘降低或高压插头开裂，均可引起间隙性打火，严重时出现过载报警而中断扫描，打火重建的图像中出现细条干扰线。拔出高压电缆插头检查，可发现插头、插座有明显的放电炭化灼痕，并伴刺激性气味。用无水酒精和纱布清理干净后，重新封好高压胶垫、高压硅酯或绝缘油后可恢复正常。
4．5　管芯内部打火
　　故障表现为：一启动曝光立即过载，提示过载（Over mA），一般发生于曝光计数较多的球管。有时降低kV、mA后尚可扫描，但图像差。管芯长期使用后灯丝蒸发，靶面受损气化，管芯真空度降低；或因玻壳在高温油压下有裂纹，管芯有气体渗入；或芯壳老化开裂，有油渗入，高温炭化产生气体，管芯真空度下降，球管报废。
4．6　管套漏油
　　轻微漏油时不影响工作，漏油较多后，管套内会有气泡，扫描时会出现过载（套内打火）。外观检查即可发现，仔细观察可找到漏油部位，多为管接头处松动或密封垫老化所致。拧紧接头或更换密封垫可恢复正常。
4．7　球管过热
　　故障表现为：扫描中等待冷却时间过长，提示温度或油压故障，多为球管油循环冷却系统故障。具体可分为：
4．7．1　散热器栅网被灰尘塞满，散热不良，清灰后正常。
4．7．2　冷却风扇不转，多为绕组损坏或轴承卡死。更换风扇。
4．7．3　循环油泵坏。油泵电机坏或轴承卡死或油泵损坏，修或更换。
4．7．4　油路过滤网阻塞。绝缘油内杂质过多或有异物，清洗换油可正常。
球管故障判断相关因素较多，如何区分清楚是否球管问题比较复杂，我们可细分为：
　　（1）高压控制回路故障；（2）高压逆变（触发）故障；（3）阳极旋转控制器故障；（4）阳极逆变触发故障；（5）灯丝电路故障；（6）高压电缆击穿；（7）高压油箱内反馈电阻异常；（8）高压油箱内硅堆击穿等。
　　管球的合理使用主要体现为扫描热容量的控制，在不影响图象质量的情况下，根据扫描部位要求和实际人体扫描图象，适当减低mAS；定期检查管球供电参数及冷却系统工作状态，通过以上方法制定各台CT的工作常规要求操作人员严格执行，可使CT寿命有很大幅度的提高。

报废CT球管再生的探讨

　　随着现代科技的进步，医疗装备正在以前所未有的速度发展着。当今，X线计算机断层扫描系统(简称CT机)已成为医疗工作中一个必不可少的诊断手段。所以，合理使用CT机，尽量降低其使用成本，是医院必然面临的问题。在CT机中最大的易耗品该算CT球管。由于它工作的连续性和密集性，以及球管质量的局限性(质保扫描次数四万左右)，所以，往往长则数年，短则几个月就会损坏，需要更新。CT球管的价格相当昂贵，所以对于医院来讲是一笔很大的开支。那么，损坏的CT球管能否修复再生，以减少费用支出，正是本文探讨的目的。
　　从本质上讲，CT球管就是一个X线旋转阳极球管，两者构造基本一致，没有大的区别，都是由阴极和阳极组成。但是由于CT机连续工作的特性，要求球管热容量大，因而其本身带有油循环散热装置。所以，这里称作CT球管的概念，是指包括管套、球管和散热装置的一个整体。从故障现象分析，球管损坏一般不外乎如下几个原因：
　　1.灯丝开路或半开路。故障现象表现为扫描时有高压加上，但是无管电流或电流不稳定。对于X线球管来讲，只要阴极灯丝加热到有电子发射能力，在阴、阳两极间加上正向高压，其两极间必定有电流通过。所以在扫描时有高压而无管电流，经查灯丝供电又正常的情况下，多为球管灯丝开路。这可通过直接测量灯丝电阻确认。需要注意的是：有时灯丝处于半开路状态，时通时不通——工作时加热引起开路，而断电时冷却又连通，往往引起误判。

临床实验室

　　2.球管漏气。该故障表现为，一启动扫描就过载报警。这种情况由机器其它原因造成的可能性极小，基本可以断定为球管漏气。造成球管漏气的原因有两种，一是由于球管自身或机器控制部分因素造成金属靶面受损、汽化，引起管内真空度降低；二是多种原因造成玻壳破损，引起漏气。
　　3.旋转阳极不转。该故障发生时，CT机不能执行扫描指令，报警显示旋转阳极故障。属于球管本身引起该故障的原因不外乎两种，一是旋转阳极定子线圈损坏(开路或短路)；二是旋转阳极转子卡死，或轴承磨损后，间隙过大，通电后分布磁场不均衡而吸死。
　　4.散热器油泵或风扇损坏。CT球管工作时在靶面产生大量的热量，它是通过冷却油的循环和风扇对油的散热来保证CT机连续工作的可靠性和稳定性，如果油循环出故障或风扇不能给油散热，则会使管套内温度升高，引起温度报警或管套内超压报警，中止工作。
　　5.管套内高压跳火。此类故障发生时，严重的，会中止工作，报警显示过载(这和球管漏气有相似之处，需仔细鉴别)；轻微的，机器能正常扫描工作，但是在重建图像上显示有较规则的细条干扰线。并伴有从球管中发出的“啪、啪”高压跳火声。此时机器虽能工作，但球管已损坏，不能再继续使用。
clin-

　　通过上述球管损坏原因的分析，灯丝开路、管内漏气属于球管本身的硬性毛病，是无法修复的。但是对另外三种原因则可做一一分析，只要不属于球管本身的问题，就应该有希望修复。
　　1.旋转阳极不转。首先检查旋转阳极线圈绕组是否完好，可直接测量线圈电阻和绝缘电阻来判断。如确认线圈有问题，那么应该说还是存在修复的可能性的。可将管套打开，小心拆下旋转阳极定子线圈，选用高质量漆包线，照样重绕后，原样装好(这里需注意的问题是如何抽空，将在下面叙述)。如果球管正常旋转，那就说明已经恢复功能，可以正常使用了。但是，由旋转线圈绕组损坏而引起的旋转阳极停转是相当少见的，实际中多见的还是球管本身的问题。碰到此类故障，不妨先观察一下该球管的曝光次数，如有十来万次以上，估计该球管已有较大磨损，没有办法予以复生，也不值得复生；如在八，九万次以下，我们可以试着碰碰运气：首先测定一下旋转阳极工作电压，然后使球管脱机，给其绕组加上外接相同的电压。根据需要，外加电压可以适当提高至额定电压的120～130%，以激励其转动。如无效，可试着将启动和运行两个绕组互换(即改变启动电容的接法)，再加电，促使其反转。如果还不成功，则该球管也应该说是寿终正寝了。
临床实验室

　　2.油泵和散热风扇的损坏。如果是由于该类故障引起CT机不能正常工作，完全可以设法修复，因为该系统除了油管连接到管套之外，别的部分都和管套分离，独立成为一个单元，修理该系统的难点在于无法找到合适对路的零部件，如油泵，风扇等。但是对于一个维修人员来讲，只要开动脑筋，找到合适的代用品，经过改造，是一定能修复的。
　　3.管套内跳火故障，该类故障在CT球管中比例不低，以往都是作为损坏报废处理。仔细分析，因为跳火只发生在管套内，而内中的球管却并未损坏。我们完全可以设法将跳火排除，使其复生。从理论上分析，发生跳火的情况有三种：一是阳极对地；二是阴极对地；三是阴极对阳极。实际上，密闭油封管套内球管阴阳极之间跳火几乎是不可能发生的，因为两极之间相隔甚远。所以跳火发生在单极对地(外壳)之间。那么，跳火是怎么发生的呢?一个原因是布线位置不合理，高压线距离外壳过近；二是绝缘油质量不佳，出现碳化；然而最常见的是管套内有残余气体或有漏气现象，引起其放电。故伴随着高压跳火可以发现管套内有气体和观察窗口有油的渗漏现象。这类故障只要耐心仔细处理，相信一定是能修复的。
　　实践中，笔者曾亲手修复过一个单纯性管套内高压跳火的CT球管。一台GEsytee 临床实验室
3000CT机，球管曝光到9万8千次时，出现高压跳火现象，确认球管损坏，只有更新。本人经过诊断，发现塑料排气窗口有渗漏现象，管套内有气体，觉得此故障属单纯性管套跳火，球管并未损坏，因此，自己动手修理。首先倒出管套内的绝缘油，用干净的容器保存好。然后打开管套，经仔细检查，发现跳火在阳极引线的拐弯处与管套之间发生。该处管套内壁桔红色的涂层上布满了密密麻麻的打火点，我们针对该处进行了绝缘处理，在引线上套上高压绝缘管，使其远离管套壁，并用绝缘材料将其和管套壁隔离。然后原样装回，灌入绝缘油。接下来，也是最关键的是如何排气。如有大型的真空泵，那排气、灌油也不成难题了。但是在业余条件下，如何有效地排气呢?我们采用的是油循环的办法。将球管垂直放置，阳极朝上(排气窗在阳极侧，并且循环油的出口在下端，入口在上端)，将循环油泵通电运转，管套内的油就由下端输出管套经油泵由上端返回管套。这样，一边循环，一边不时晃动管套，使残余气体活动，或浮上面或随油循环到油面上端释放。如此持续一段时间(不少于一小时)，直至认为排尽底部和油泵内空气了，再停泵。然后设法排出管套内上部空间气体，关上排气窗，再多方向晃动球管，从X射线半透明窗口观察有否残余气体，如有，则重复上述步骤，直至排净为止。该球管经修复后，运行良好，再无发生跳火故障，又继续曝光了二万八千次，最后由于旋转阳极的磨损卡死才报废。这样，光计算球管成本就为医院节支十万余元，取得了良好的经济效益。 clin-
　　通过以上分析，我们可以得出结论：报废的CT球管是存在再生的可能性的，其条件就是球管体本身没有损坏。所以，对于球管体之外的故障，都应该有各种办法使其复生，笔者的实践充分证明了这一点。只要我们的工程师们不断在实践中开拓，就一定能创造出更多的好方法，为医院节省资金，为国家节省外汇，同时使自身素质得到不断提高。
临床实验室

文章来自临床实验室仪器信息网(www.Clin-Lab.Com) - 详文链接：http://www.clin-
球管也应该说是寿终正寝了。2．油泵和散热风扇的损坏。如果是由于该类故障引起CT机不能正常工作，完全可以设法修复，因为该系统除油管连接到管套之外，别的部分都和管套分离，独立成为一个单元，修理该系统的难点在于无法找到合适对路的零部件，如油泵。风扇等但是对于一个维修人员来讲，只要开动脑筋，找到合适的代用品，经过改造，是一定能修复的。3．管套内跳火故障，该类故障在CT球管中比倒不低，往都是作为损坏报废处理。仔细分析，日为跳火只发生在管套内，而内中的球管却并未损坏。我们完全可以设法将跳火排除，使其复生。从理论上分析，发生跳火的情况有三种：一是阳扳对地；二是阴极对地；三是阴极对阳极。实际上，密闭油封管套内球管阴阳极之间跳火几乎是不可能发生的，因为两极之间相隔甚远。所以跳火发生在单极对地(外壳)之间。那么，跳火是怎么发生的呢?一个原因是布线位置不合理，高压线距离外壳过近；二是绝缘油质量不佳，出现碳化；然而最常见的是管套内有残余气体或有漏气现象，引起其放电。故伴随着高压跳火可以发现管套内有气体和观察窗口有油的渗漏现象。这类故障只要耐心仔细处理，相信一定是能修复的。实践中，笔者曾亲手修复过一个单纯性管套内高压跳火的CT球管。一台GEsytee3000CT机．球管曝光到9万8千次时，出现高压跳火现象，确认球管损坏，只有更新。本人经过诊断，发现塑料排气窗口有渗漏现象，管套内有气体，觉得此故障属单纯性管套跳火，球管并未损坏，因此，自己动手修理。首先倒出管套内的绝缘油，用干净的容器保存好。然后打开管套，经仔细检查，发现跳火在阳极引线的拐弯处与管套之间发生。该处管套内壁桔红色的涂层上布满了密密麻麻的打火点，我们针对该处进行了绝缘处理，在引线上套上高压绝缘管。使其远离管套壁，并用绝缘材料将其和管套壁隔离。然后原样装回，灌入绝缘油。接下来，也是最关键的是如何排气。如有大型的真空泵，那排气、灌油也不成难题了。但是在业余条件下，如何有效地排气呢?我们采用的是油循环的办法。将球管垂直放置，阳极朝上(排气窗在阳极侧，并且循环油的出口在下端，入口在上端)，将循环油泵通电运转，管套内的油就由下端输出管套经油泵由上端返回管套。这样，一边循环，一边不时晃动管套，使残余气体活动，或浮上面或随油循环到油面上端释放。如此持续一段时间(不少于--,5时)，直至认为排尽底部和油泵内空气了，再停泵。然后设法排出管套内上部空间气体。关上排气窗，再多方向晃动球管，从x射线半透明窗口观察有否残余气体，如有，则重复上述步骤，直至排净为止。该球管经修复后，运行良好，再无发生跳火故障。又继续曝光了二万八干次，最后由于旋转阳极的磨损卡死才报废。这样，光计算球管成本就为医院节支十万余元，取得了良好的经济效益。通过以上分析，我们可以得出结论：报废的CT球管是存在再生的可能性的，其条件就是球管体本身没有损坏。所以，对于球管体之外的故障，都应该有各种办法使其复生，笔者的实践充分证明了这一点。只要我们的工程师们不断在实践中开拓，就一定能创造出更多的好方法，为医院节省资金，为国家节省外汇，同时使自身素质得到不断提高。国产加速管使用2124高压小时一例报导韩建国(山东潍坊市民医院，山东潍坊261041)我院1995年2月购置北京医疗器械研究所生产的BJ6～B型直线加速器，加速管等均为北京医疗器械研究所研制，到1998年10月11日老化、发射率低不能使用，调制器计时表显示低压小时医疗装备2000第4期5248，高压小时2124，三年半共治疗肿瘤病人132000余野次。我们认为，国产加速管理质量过关，性能可靠，完全可以替代国外同类产品。
CT球管拯救维修与寿命延长
CT球管在CT机中是一个高值易损部件，在使用一定的时间，多数会出现放电打火、过流等现象。相当多的用户都认为这无关紧要，只要还能工作就继续降低电压勉强使用，直至报废更换新的球管。孰不知这种做法，只会使球管加速报废，大大地缩短了球管的寿命，而且这个过程是很短暂的。（见球管寿命图：A线）

球管报废一般有以下几种典型故障：1.灯丝断路、短路；2.轴承抱死；3.耐压和真空度降低，出现放电打火和过流。以上几种故障中，第3种故障所占的比例最大。根据我们的经验，该故障的早期修复率极高。 CT 球管一旦出现故障应先最好先判断是什么原因造成的。如果有维修价值最好先进行维修，不要盲目购买新球管。因为维修球管的时间一般来说要短于购买新球管所需时间，而且费用只是新球管价格上的很小一部分，球管经维修后能够大大延长球管的使用寿命，而且有些球管经维修后的使用次数甚至超过维修前该球管的曝光次数。（见球管维修寿命图：B线和C线）

拯救维修是在球管维修行业中最具品质保证和最科学的方法。拯救维修是指由专业球管生产和封装公司使用先进封装设备和管芯生产测试设备，按照严格的程序对球管进行整体拆洗、更新配件、性能恢复、真空注油、高压测试，对管芯、管套、散热系统进行整体养护（见拯救维修工艺流程）。有个别公司采用简单养护的方法维修球管，将原球管内的绝缘油倒掉，重新注入普通的变压器油，再经过简单的人工排气后密封起来。由于条件所限，该种养护对于球管内的残留物质和油垢处理不彻底，球管内的气泡和油中水份也排除不净。经过这种方式养护的球管未经测试，成功率较低，即使勉强可以使用也很难保证球管工作的稳定性。简单养护主要对管套、散热系统进行局部养护，对管芯真空度下降和过流引起的故障不能排除。所谓现场养护，由于现场和设备条件所限，更难保证维修质量。

我们知道球管故障除了管套和散热系统故障外，很多是管芯的问题，管芯内的问题绝大部分是因为管芯真空度下降问题引起的故障，真空度下降的主要原因是球管的过热和管芯材料放气蒸发、冷却油耐压降低及球管漏油和积炭过多等引起的。管芯的真空度下降可以通过生产管芯的专业设备和特殊工艺处理的方式来提高其真空度和电性能。
因此，我们建议：球管首次出现故障，应及时拯救维修，此时球管拯救维修的价值最大。当首次出现过热、放电打火和过流等工作异常现象，此时球管管芯、高压部件等损伤较轻，通过拯救维修不仅改善管芯的工作环境，而且恢复管芯的电真空性能的成功率最高，大大地延长球管的寿命。球管出现故障后，越早进行拯救维修， 球管拯救维修的价值越大。此时球管经拯救维修后的使用次数一般超过维修前该球管的曝光次数，为医院带来超值回报 。
CT球管的维修实践
2010-07-24 23:26
最近几年来,中国医疗事业发展很快。高科技医疗设备,尤其是CT机以其在内、外科,特别是脑外伤等临床诊断中具有得天独厚的优势,在中国大、中级医疗单位被广泛使用。CT机的使用,提高了医疗诊断水平,同时,由于CT机技术含量高,价格昂贵,其维修费用也比较大,尤其是CT球管属消耗性损坏,故障率高,费用大。一般CT球管一年损坏一只左右,其价格在二十多万元,而且基本依赖于进口。
现在摆在我们面前的是:CT球管我们国内能否修理,修理后CT球管的使用情况怎么样。经过近几年的摸索、实践证明:CT球管我们是可以修复的,其质量能达到技术要求,使用情况正常。以下我们具体讨论CT球管的维修方法;
1CT球管故障现象及分类
1.1球管漏油球管漏油是最常见的故障之一,尤其气温较高,CT机长时间使用使球管温度升高。管内绝缘变压器油体积膨涨,压力增大,再加上油路的接头处密封不严,容易造成向外渗油。少许的漏油,开始可能不影响使用,时间长,油渗多了,将会引起高压放电,使管内绝缘度下降,损坏绝缘材料,如高压插座等,更严重的会损坏球管,造成很大的经济损失。
1.2球管套内有空气球管真空处理不当或密封不良导致管套内有空气,气泡随着油循环,可能导致高压放电现象,使管内绝缘度下降,严重时可损坏球管。
1.3变压器油绝缘不良CT球管处于长时间高压运行当中,管套内循环变压器油易老化变质,会使其耐压下降,导致高压放电,严重时损坏球管。
1.4高压插座的击穿管内绝缘油耐压下降,或高压插座绝缘不良,会引起高压插座的爬电而击穿,高压对地放电引起大电流,损坏球管。
1.5旋转阳极绕组烧坏球管壳内旋转阳极线圈套在管芯的颈部,相当于电动机的定子绕组,而管芯内旋转部分相当于电机的转子。在使用中阳极绕组烧坏也是常见故障之一,若绕组烧坏,其电流增大好几倍。而管芯不转,靶面因局部高温而烧坏,损坏球管。
1.6CT管芯的损坏管芯的损坏是CT机最常见的故障,其损坏有以下几种型式:①真空度不良:即管芯内有漏气,引起管芯的高压击穿。②灯丝烧断:管芯的阴极灯丝由于温度过高而烧断,其阴极没有电子发射能力,而没有管电流产生。③阳极旋转不良:阳极靶面是固定在转子的端点上,而转子是由轴承固定在球管阳极轴上。由于转子高速旋转,长期使用,机械磨损,易使轴承损坏发生堵转、卡壳现象,这样局部高温导致靶面损坏,损坏管芯。④靶面蒸发:长期使用,球管的玻璃壁上涂有钨金属,由于管壁与管套的金属外壳距离较近,这样引起玻璃壁对外壳放电,损坏管芯。
1.7循环油泵损坏变压器油一方面起绝缘作用,另一方面通过循环将管内的热量散发出去。若油泵损坏,则不能将管内的热散发出去,会烧坏球管。
1.8风机损坏带有高温的变压器油由油泵循环送到冷凝器上经风机吹风冷却,使油温降低,为果风机损坏油温升高,引起管内温度升高,损坏球管。
1.9温度控制器损坏球管的温度是由温度控制电路保护的。若温控失灵,或损坏,不能起保护作用,这样,因温度升高损坏球管。
2球管的维修根据以上所列举的故障现象,我们所采用不同的维修方法。
2.1球管漏油首先找出漏油点,更换密封橡皮圈或加装密封带,再重新注油,抽真空。如一台日立W550型CT机,发现机架底下地板上有油,同时机器曝光不能正常进行。拆下球管进行检查,发现球管窗口有一条裂缝。更换窗口,重新注入25号耐压为45kV/2.5mm的变压器油。真空处理后,封好窗口,装机试验,机器工作正常。
2.2球管内有空气,和变压器油绝缘不良与2.1球管漏油的维修方法基本一样,不再赘述。
2.3高压插座击穿首先要更换高压插座,再更换变压器油,其后处理方法与前相同。
2.4旋转阳极绕组烧坏如一台东芝300型CT机,检查发现球管阳极不旋转。拆下管芯检查,发现旋转阳极绕组烧坏。请有经验的电机修理师傅,按照原有数据绕制线圈,烘干,浸漆。安装好后,更换变压器油,真空处理,试机,工作正常,节约了很多维修费用。
2.5管芯损坏必须更换管芯,最主要的是对准焦点,更换变压器油,抽净管内的气泡,封装好窗口。
2.6循环油泵损坏及时更换油泵,保证油循环正常。
2.7风机损坏及时更换风机,保证散热性能正常。
2.8温控损坏更换温控器,保证球管温度在正常范围之内。
3维修心得:通过多例维修实践,大多数球管修后运行正常。在维修中,还应注意的是:CT球管是易碎品,安装时一定要轻拿轻放,千万不能碰撞、跌摔。加油时要注意伸缩器(涨缩器)的伸缩量的调节,应根据气温的高低来调节,冬季气温低,油的体积小,这时的余量应加大,夏季应反之。
另外在对焦点时,应注意对准焦点,否则会减少输出mA量,影响图像的清晰度。

CT维修经验谈
2010-07-24 23:34
CT图像异常的故障比较多见，表现的形态也各不相同，如雪花点、螺纹影、同心圆、条纹影等，无论是机械故障、电器故障、还是软件故障，都可能反映在图像上表现为异常伪影。引起该故障的因素比较多，涉及范围比较广，有时可能多个因素互相影响，有时则是多种因素都可以引起相似的异常图像，所以，分析原因，判断范围，找出故障的具体部件 在这类故障维修中至为重要。笔者使用的机型为DELTASCAN 2060，结合个人工作实践，对这方面的工作作了些小结。

　　2 原理

　　CT成像原理简单地讲就是用一束X线穿过被检查人体，当其穿过人体受检层面的脏器时，产生不同的衰减，这些被不同衰减后的X线信号为灵敏的探测器所接受，经光电倍增管将其转变为电信号，并加以放大，再经A／D转换器将电信号转变为相应的数字信号，然后由计算机经一系列复杂地处理重建即成为图像。
　　完成上述工作的成像扫描系统由硬件和软件两大部分构成，硬件部分又可分为数据采集系统和数据处理系统，采集系统包括扫描架机械部分、球管、高压控制器、高压发生器、上下准直器、探测器、对数放大器、A／D转换器、前端及有关的控制、接口电路等。数据处理系统则包括主控计算机、阵列处理机、反投影器、大容量存贮器、磁盘机及图像器、显示器和接口电路等 上述任一部分发生故障均有可能引起图像异常。

　　3 故障的分析与判断

　　（1）分析故障，判断范围，切忌只看表面现象，盲目动手，一定要始终结合设备的流程图进行，逐步排除，缩小范围，有的放矢，最后确定故障之所在。本机流程图（图1、图2）如下：
　　熟悉设备的工作原理，工作流程，动手前心中有数，有维修计划，才能少走弯路，尽快解决问题。
　　（2）出现异常图像时应首先了解异常现象，有无异味、异常声响，kV、mA有无变化，温度、湿度如何等等，同时分析异常图像有无特异性。如第四代机单探测器坏多为单斜条影，探测器电源有交流成分出现“雪花影”，反投影器故障时可以重建出错位、半形等奇怪图像，前端预处理器某些故障可以在图像上产生杂乱伪影等，有一定特点，所以许多故障一观察图像的异常特征即可断定故障的大致所在。
　　（3）既然图像异常既可因数据采集系统故障引起，也可因数据处理系统引起，所以必须首先分清在哪一大的部分。简便易行的办法是用保留在磁盘或带上的正常RAW DATA重建，如重建图像正常，故障在采集系统 如异常 则故障在数据处理系统。因此，平时保留一幅水模的正常RAW DATA是重要的。
　　（4）采集系统故障，涉及范围较广，可以分高压部分，扫描架部分和前端部分，高压部分故障一般在千伏、毫安上有反映，而且一般会有信息提示，必要时也容易隔离、判断。区别扫描架和前端两部分比较难，笔者采取断开扫描架和前端之间的数据传输，然后再扫描，此时的“图像”如背影干净无伪影，说明问题在扫描架，反之则问题在前端。此时如做PLT（探测器曲线）检查程序，曲线呈直线，则故障在扫描架，否则，故障在前端。
　　（5）无论故障在采集系统还是处理系统，通过软件中的PLT程序检查，对确定故障大有帮助，除上述已提过的以外，如单个曲线差为单个探测器坏，如异常曲线的分布例如与某块A／D转换板或对数放大板相对应，则应是该板故障。如本机使用四块A／D板，如1／4曲线差，则可证明一块A／D板坏，通过互换更可证实，如所有曲线均差，则应查公共部分。诸如此类，认真分析曲线的表现及其规律，有可能解决问题。
　　（6）每台CT一般随机软件中都带有诊断软件，有的甚至非常丰富，有的诊断内容还可以具体到某电路板，至少可以协助确定到某部分，在大致根据各方面的表现判断故障的大致范围的基础上，有针对性地使用诊断软件，往往可以收到事半功倍的效果，避免盲目动手，少走弯路。
　　（7）电源问题是必须注意的，维修伊始即应测量有关电源，笔者曾遇到过探测器电源、对数放大器电源、海量存贮器电源故障引起的图像异常，尤其是直流电源的交流成份问题，应予以足够注意。笔者曾有此教训 探测器直流电源输出基本正常，测量时略低，调至正常），而后进一步作了许多其它检查工作，再回头想到测量其输出有无交流成分，事实上图像伪影的故障正由此而起，维修证实为电源中的滤波电容容量下降所致，走了不少弯路。
　　（8）维修中还必须注意到机械方面的故障和接触不良所致的软故障等，如射线通路中异物和准直器弯曲、变形以及快门动作正常但马达与快门连接部松动，这些故障即使使用诊断软件也往往难以查出。因为快门和准直器运转、动作正常但因松动不到位，或变形部分阻挡射线而影响数据采集，造成图像伪影。另一方面是接触不良软故障，尤其是使用年限较长的设备，比较多见电缆的过度折叠、插座的松动、接插处的灰尘、锈蚀等都可以引起接触不良，有时不易发现，而且是比较头疼的问题，所以平时注意机房保洁，尽量少插拔，注意电缆，连接线的固定等，很有必要，出现接触不良时可使用喷雾式清洁剂清洗。
　　以上这些方面只是笔者就图像异常维修的一些粗浅体会，恐怕是挂一漏十，其工作顺序无一定模式，而是根据实际情况决定，而且很多工作是相互渗透，不能硬性割裂的，必须在实际中灵活运用。

　　4 结论

　　图像异常是CT故障中比较多见的，它是故障在图像上的反映，其涉及范围广，包括硬件和软件、机械和电路、高压和低压、交流和直流、数据采集和处理。故障还分硬故障和软故障等等，处理起来有一定的难度，但只要我们较好地熟悉机器的结构和工作流程，把握先易后难、先粗后细、先分析后动手，充分运用观察法、隔离法、排它法、代换法、测量法、软件测试法等手段，综合分析，有步骤、有计划地开展工作，层层分解，步步隔离，就可以逐步缩小范围，最终解决问题。

CT球管的维修实践
来源:时间:2007-10-06 字体:[大 中 小] 收藏 我要投稿
　　文章出处：朱敏 转载请注明出处
王达,王槐枝(南通医学院附属医院,江苏南通226001)
近年来,我国医疗事业发展很快。高科技医疗设备,尤其是CT机以其在内、外科,特别是脑外伤等临床诊断中具有得天独厚的优势,在我国大、中级医疗单位被广泛使用。CT机的使用,提高了医疗诊断水平,同时,由于CT机技术含量高,价格昂贵,其维修费用也比较大,尤其是CT球管属消耗性损坏,故障率高,费用大。一般CT球管一年损坏一只左右,其价格在二十多万元,而且基本依赖于进口。
现在摆在我们面前的是:CT球管我们国内能否修理,修理后CT球管的使用情况怎么样。经过近几年的摸索、实践证明:CT球管我们是可以修复的,其质量能达到技术要求,使用情况良好。以下我们具体讨论CT球管的维修方法;
1CT球管故障现象及分类
1.1球管漏油球管漏油是最常见的故障之一,尤其气温较高,CT机长时间使用使球管温度升高。管内绝缘变压器油体积膨涨,压力增大,再加上油路的接头处密封不严,容易造成向外渗油。少许的漏油,开始可能不影响使用,时间长,油渗多了,将会引起高压放电,使管内绝缘度下降,损坏绝缘材料,如高压插座等,更严重的会损坏球管,造成很大的经济损失。
1.2球管套内有空气球管真空处理不当或密封不良导致管套内有空气,气泡随着油循环,可能导致高压放电现象,使管内绝缘度下降,严重时可损坏球管。
1.3变压器油绝缘不良CT球管处于长时间高压运行当中,管套内循环变压器油易老化变质,会使其耐压下降,导致高压放电,严重时损坏球管。
1.4高压插座的击穿管内绝缘油耐压下降,或高压插座绝缘不良,会引起高压插座的爬电而击穿,高压对地放电引起大电流,损坏球管。
1.5旋转阳极绕组烧坏球管壳内旋转阳极线圈套在管芯的颈部,相当于电动机的定子绕组,而管芯内旋转部分相当于电机的转子。在使用中阳极绕组烧坏也是常见故障之一,若绕组烧坏,其电流增大好几倍。而管芯不转,靶面因局部高温而烧坏,损坏球管。
1.6CT管芯的损坏管芯的损坏是CT机最常见的故障,其损坏有以下几种型式:①真空度不良:即管芯内有漏气,引起管芯的高压击穿。②灯丝烧断:管芯的阴极灯丝由于温度过高而烧断,其阴极没有电子发射能力,而没有管电流产生。③阳极旋转不良:阳极靶面是固定在转子的端点上,而转子是由轴承固定在球管阳极轴上。由于转子高速旋转,长期使用,机械磨损,易使轴承损坏发生堵转、卡壳现象,这样局部高温导致靶面损坏,损坏管芯。④靶面蒸发:长期使用,球管的玻璃壁上涂有钨金属,由于管壁与管套的金属外壳距离较近,这样引起玻璃壁对外壳放电,损坏管芯。
1.7循环油泵损坏变压器油一方面起绝缘作用,另一方面通过循环将管内的热量散发出去。若油泵损坏,则不能将管内的热散发出去,会烧坏球管。
1.8风机损坏带有高温的变压器油由油泵循环送到冷凝器上经风机吹风冷却,使油温降低,为果风机损坏油温升高,引起管内温度升高,损坏球管。
1.9温度控制器损坏球管的温度是由温度控制电路保护的。若温控失灵,或损坏,不能起保护作用,这样,因温度升高损坏球管。
2球管的维修根据以上所列举的故障现象,我们所采用不同的维修方法。
2.1球管漏油首先找出漏油点,更换密封橡皮圈或加装密封带,再重新注油,抽真空。如一台日立W550型CT机,发现机架底下地板上有油,同时机器曝光不能正常进行。拆下球管进行检查,发现球管窗口有一条裂缝。更换窗口,重新注入25号耐压为45kV/2.5mm的变压器油。真空处理后,封好窗口,装机试验,机器工作正常。
2.2球管内有空气,和变压器油绝缘不良与2.1球管漏油的维修方法基本一样,不再赘述。
2.3高压插座击穿首先要更换高压插座,再更换变压器油,其后处理方法与前相同。
2.4旋转阳极绕组烧坏如一台东芝300型CT机,检查发现球管阳极不旋转。拆下管芯检查,发现旋转阳极绕组烧坏。请有经验的电机修理师傅,按照原有数据绕制线圈,烘干,浸漆。安装好后,更换变压器油,真空处理,试机,工作正常,节约了很多维修费用。
2.5管芯损坏必须更换管芯,最主要的是对准焦点,更换变压器油,抽净管内的气泡,封装好窗口。
2.6循环油泵损坏及时更换油泵,保证油循环正常。
2.7风机损坏及时更换风机,保证散热性能良好。
2.8温控损坏更换温控器,保证球管温度在正常范围之内。
3维修体会:通过多例维修实践,大多数球管修后运行正常。在维修中,还应注意的是:CT球管是易碎品,安装时一定要轻拿轻放,千万不能碰撞、跌摔。加油时要注意伸缩器(涨缩器)的伸缩量的调节,应根据气温的高低来调节,冬季气温低,油的体积小,这时的余量应加大,夏季应反之。
另外在对焦点时,应注意对准焦点,否则会减少输出mA量,影响图像的清晰度。
作者 朱敏 单位 中国仪器之家 本文仅代表作者观点,与中国仪器之家立场无关.
投诉建议注册会员
医疗仪器维修概论
1． 维修概论
　　大凡仪器系统均由三个部分组成，即操作者、环境和仪器本身。有关故障不外乎来源于这三个组成部分。所以接到仪器故障报告后，首先就要了解故障现象，基于对仪器工作原理的了解和综合分析，确定故障来源采取
