塔式起重机附墙方案打孔.doc

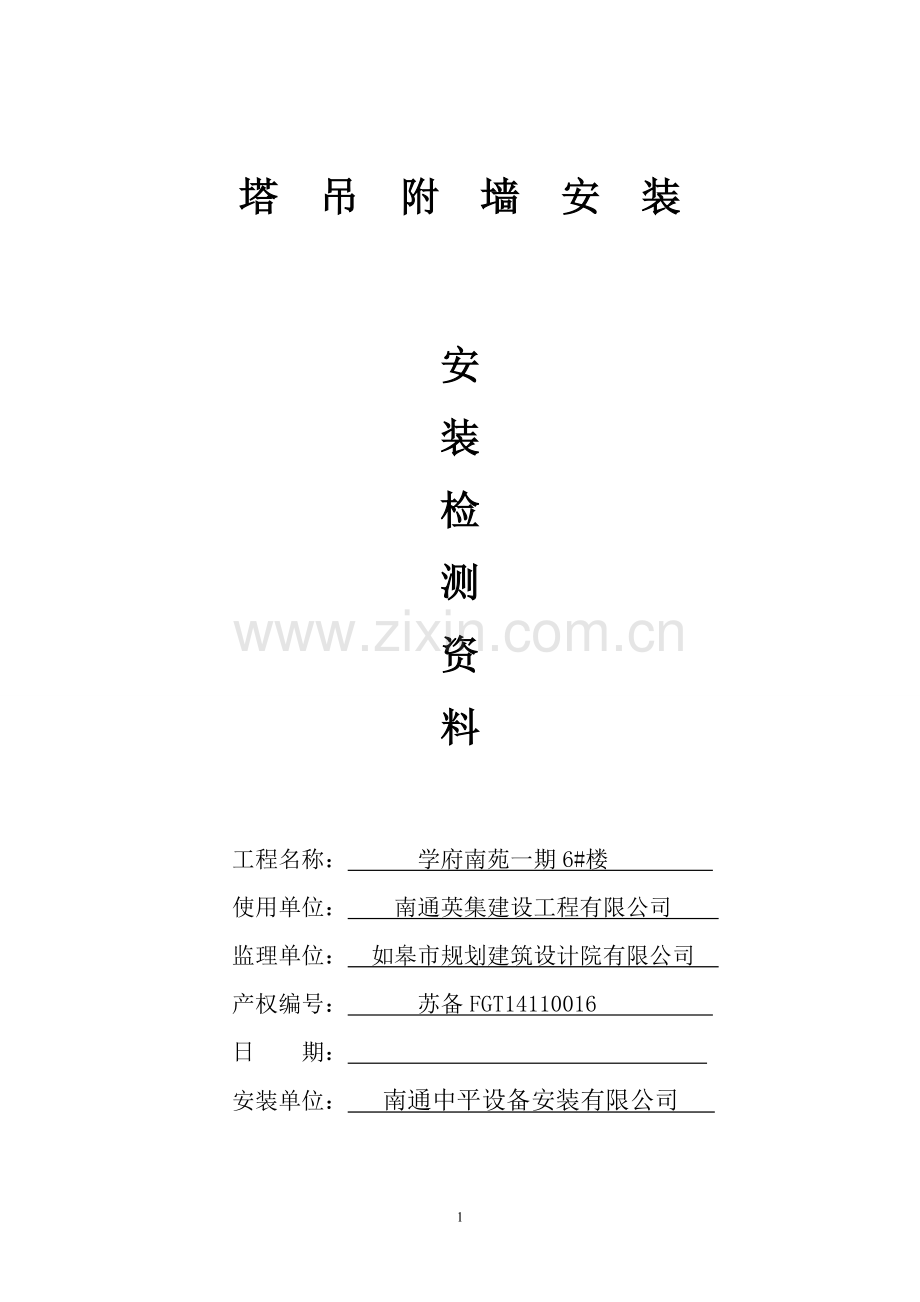

塔 吊 附 墙 安 装

安
装
检
测
资
料

工程名称： 学府南苑一期6#楼
使用单位： 南通英集建设工程有限公司
监理单位： 如皋市规划建筑设计院有限公司
产权编号： 苏备FGT14110016
日 期：
安装单位： 南通中平设备安装有限公司

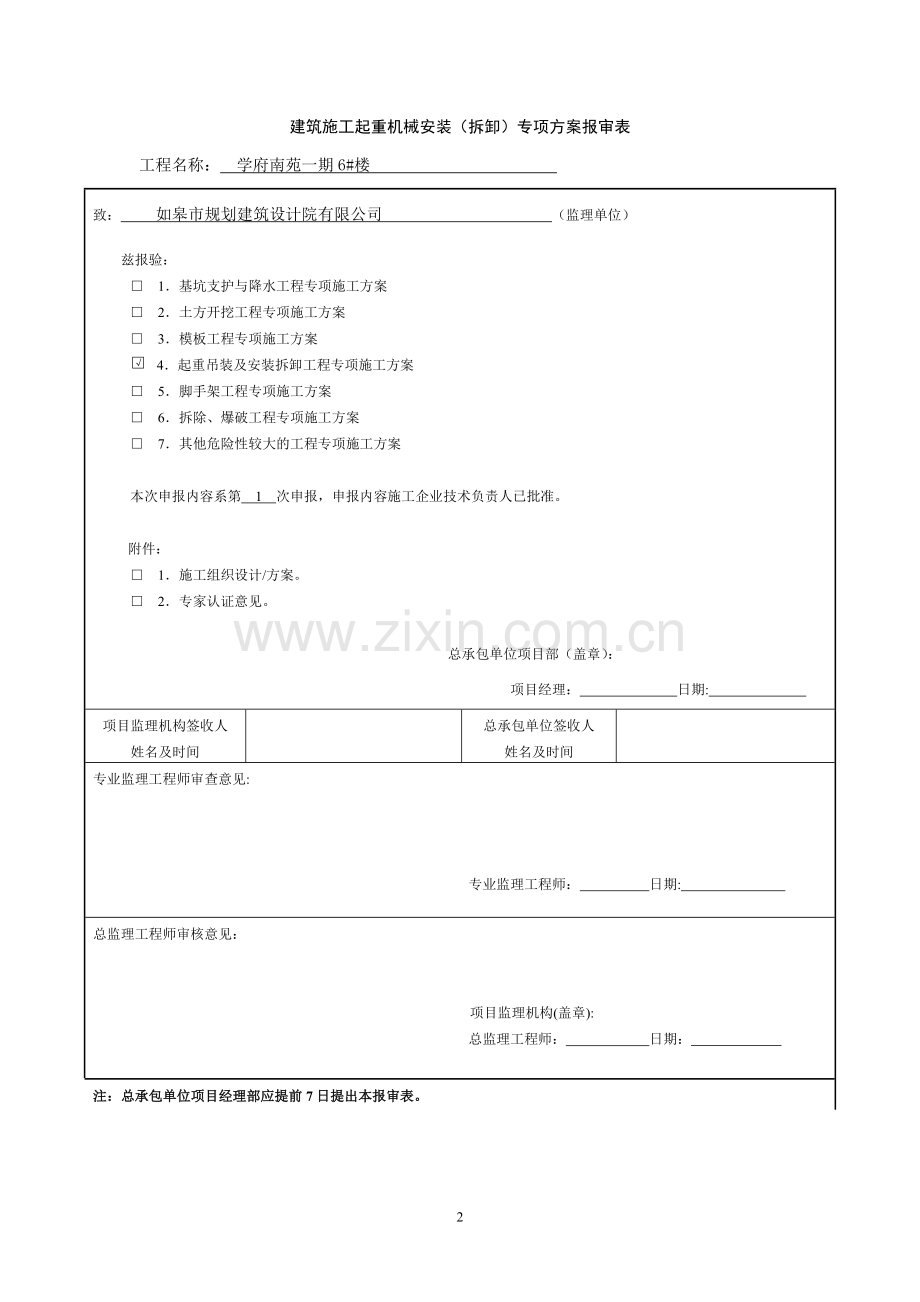

建筑施工起重机械安装（拆卸）专项方案报审表
工程名称：　学府南苑一期6#楼
致：　　 如皋市规划建筑设计院有限公司 　（监理单位）
　　兹报验：
□ 1．基坑支护与降水工程专项施工方案
□ 2．土方开挖工程专项施工方案
□ 3．模板工程专项施工方案
 4．起重吊装及安装拆卸工程专项施工方案
□ 5．脚手架工程专项施工方案
□ 6．拆除、爆破工程专项施工方案
□ 7．其他危险性较大的工程专项施工方案

本次申报内容系第 1 次申报，申报内容施工企业技术负责人已批准。

附件：
□ 1．施工组织设计/方案。
□ 2．专家认证意见。

　　　　　　　　　　　　 总承包单位项目部（盖章）：　　　　　　　　
　　　　　　　　　　　　 项目经理：　　　　　　　日期:　　 　　
项目监理机构签收人
姓名及时间

总承包单位签收人
姓名及时间

专业监理工程师审查意见:

专业监理工程师： 日期:
总监理工程师审核意见：

项目监理机构(盖章):
　　 总监理工程师：　　　　　　日期：　　

注：总承包单位项目经理部应提前7日提出本报审表。

建筑施工起重机械安装（拆卸）专项方案审核表
（总承包单位）
工程名称
学府南苑一期6#楼
总承包单位
南通英集建设工程有限公司
起重设备
安装单位
南通中平设备安装有限公司
设备名称
塔式起重机
规格型号
QTZ50
作业类型
安装作业
□ 拆卸作业
起重机备案证号
苏备FGT14110016
兹报验：
1．建筑起重机械安装工程专项施工方案及应急救援预案
□ 2．建筑起重机械拆卸工程专项施工方案及应急救援预案
本次申请审核内容系第 次申请，申报内容分包的建筑起重机械安装单位技术负责人已批准。
附件：
1．建筑起重机械安装、拆卸工程专项施工方案
□ 2．采用非常规起重设备、方法，且单件起吊重量在100KN及以上的起重吊装工程专项施工方案专家论证意见。
□ 3．起重量300KN及以上或安装高度200m及以上内爬起重设备的安装、拆卸工程专项施工方案专家论证意见。
项目部（盖章）：
项目技术负责人（签字）：　　　 　　　　 年 月 日

相关部门
审核情况
审核意见
相关部门
签名
职务
日期

施工技术部门

安全管理部门

质量管理部门

审批意见：

总承包单位技术负责人（签字）： 总承包单位（盖章）：

年 月 日
审批意见：

监理单位技术负责人（签字）： 监理单位（盖章）：

年 月 日
 建筑施工起重机械安装（拆卸）专项方案审核表
（分包单位）

工程名称
学府南苑一期6#楼
分包单位名称
南通中平设备安装有限公司
设备名称
塔式起重机
规格型号
QTZ 50
作业类型
安装作业
□ 拆卸作业
起重机备案号
苏备FGT14110016

依据本建筑起重机械安装使用说明书及工程特点编制此专项施工方案，方案内容符合建筑起重机械的安装拆卸及使用安全技术规程的要求。
兹报验：
1．建筑起重机械安装工程专项施工方案及应急救援预案及评审意见
□ 2．建筑起重机械拆卸工程专项施工方案及应急救援预案及评审意见

安装（拆卸）单位编制人（签字）：

年 月 日

安装（拆卸）单位专业技术人员审核意见：

审核人（签字）：
年 月 日

审批意见：

安装（拆卸）单位技术负责人（签字）： 安装单位（盖章）：

年 月 日

塔式起重机附墙顶升、加节施工方案
一、 工程概况:
工程名称：学府南苑一期 6 #楼
监理单位： 如皋市规划建筑设计院有限公司
工程地址：花城大道东侧，志颐路西侧，实验初中南侧
建筑物高度不在塔吊安装自由高度之内，需安装一道附墙满足施工要求。以下是塔吊的附墙、顶升加节方案。
二、编制依据：
1、国家颁布的《建设工程安全生产管理条例》和其他现行工程建设方面的有关法律、法规，以及其他相关单位关于工程建设方面的规定；
2、国家现行的有关钢筋混凝土施工及质量验收规范、规程和技术标准；
3、塔吊的相关操作规程及安装、拆除规范要求和厂家说明书要求
4、我公司相关的安全操作规程要求和类似工程的施工和管理经验。
（一）、 塔吊安装附墙概况表:
塔吊型号
QTZ 50
建筑高度
m
安装位置

附墙与建筑物距离
m
塔机安装高度
m
附墙道数
第 道
附墙道数
附墙高度
安装时间
第 道
m
年 月 日
（二）、根据该工地使用情况和厂家说明书要求,塔吊与塔吊之间的高低差不小于4.5m。
三、建筑物附着处打孔
四、附墙框与拉杆的选用：
附墙框采用塔机原厂生产的附墙框和拉杆,附着装置由框梁和三根内撑杆组成,框梁由Ｍ24螺栓、螺母、垫圈紧固成附着框架,附着框架靠建筑物两顶点处有三根撑杆的端部有连接耳座与建筑物附着处铰接。
五、附墙的安装工具和防护用品见下表：
序号
名称
规格型号
单位
数量
1
专用扳手
扭力扳手
套
2
2
活动扳手
10、12寸
把
4
3
大锤
16磅
把
4
4
奶子锤
2.5磅
把
4
5
橇杆
1.2-1.5m
根
4
6
替打
大、中、小
把
3
7
电工仪表
万用表
套
1
8
白棕绳
50mφ16mm　
根
2
9
千斤头
15mφ17mm
根
4
10
千斤头
8mφ13.5mm
根
2
11
安全帽

顶
20
12
安全帽

根
6
13
绝缘套

双
20
14
手套

双
20
15
铁丝

若干
16
垫木

若干

六、作业人员的分工安排：
本塔式起重机是 南通英集建设工程有限公司 租赁的，安装工作由
南通中平设备安装有限公司 安装，具体人员分工如下：
组　　长：李达建
安 全 员：王峰
技术负责：王峰
安装人员：张荣、陈华
地面辅助人员：3-4人。
塔机必须由持有操作证的人员进行作业，作业前组长必须落实安装人员的工作,安排并组织全体人员学习安全知识，作好安全技术交底。
1、组长李达建负责塔机顶升前的组织\安排和协调、附墙安装过程中的安全检查、监督；
2、安全员王峰负责附墙安装前的安全技术交底、资料的收集整理；
3、工地安全员王峰按照工地安全员规定,对顶升附墙安装过程进行安全监督,负责协调工地上的安全工作;
4、技术员王峰在总负责人的领导下,具体组织作业人员按照安全操作规程、塔机说明书的要求进行附墙安装作业，并注意过程检查、协调指挥，发现问题立即停机报告；
5、安装工张荣、陈华在队长的领导下,负责塔机的附墙安装;
七、塔吊附墙、顶升安全技术要点及安全措施：
1、塔式起重机的附墙、顶升加节必须由取得专业队队伍进行，并应有技术和安全人员在场进行监督和监护。
2、参加作业人员必须戴好安全帽、系好安全带、穿软底鞋，工具装入工具袋内。使用前必须进行检查，不合格必须更换。
3、工作前应检查电气的完好性、液压系统是否正常、液压油是否能满足要求、液压油管的完好性。液压工作压力是否正常。
4、工作前应检查顶升机构的钢结构的焊缝、连接螺栓、轴销的完好性。检查钢丝绳及导架、导轮的机械性能。
5、检查发现的隐患必须经过处理合格后方能进行顶升。
6、顶升前应将变幅小车开至平衡处，锁定旋转机构。
7、顶升前应检查顶升横梁完全进入顶升踏步内，旋转机构与标准节的连接螺栓拆除后方能开动液压顶升系统将塔吊上部与标准节脱离。
8、顶升过程中应注意液压系统的状况及工作压力。
9、加节时应将新进入的标准节与原标准节完全连接牢固后，方能继续进行下一步的工作。
10、顶升或降塔工作结束前应检查各种安全限位和保险。顶升后应检测塔吊的垂直度。
11、禁止向下抛掷材料及工具。
12、准备好灭火器。
13、同一道附着装置上的各拉杆安装在同一水平面内。
14、塔机的对着高度及附着的距离必须在规定的范围内。
15、附着以后,在无风状态下,塔身轴心对支撑面的侧垂直度应在２‰以内。
16、工作时应设立警戒区派出转人监护。设立安全告示。
八、附墙安装程序:
１,在第一附着点1m处搭设工作平台。工作平台必须有栏杆,并围好安全网。
2、将所需的工具、螺栓、销轴吊到工作平台上。
3、将附着的U形框吊到附着点的位置,按规定的位置将套到塔身上,并用铁线固定牢靠。
4、用附着的另一个U形框吊到附着点位置并套到与塔身上,用螺栓将两块U形连接起来,调好附着框的水平度后,上紧螺栓,使其紧箍在塔身上。
5、依次将三根拉杆吊到附着点位置,用销轴将其与附着框铰接。
6、调整塔身垂直度,塔身侧向垂直度必须在２‰以内。
7、用电焊依次将三根拉杆的另一端用相应预埋板烧焊连接,焊好底面的焊缝后再加两块斜底铁板。
8、检查所有的连接销轴开口销是否牢固,连接螺栓是否上紧,焊缝是否符合要求。
9、将平台上的工具及剩余部件调到地面,附墙安装完毕。
九、塔机的附着架与顶升:
（一）安装附着架
1、将环梁提升到附着点的位置包在塔身外，然后用32件M20的螺栓连接成附着框架，调整附着框对角上的螺杆将附着框贴紧在塔身上；并在三边打入；再吊装三个撑杆将附着框与墙面处铰接点连接在一起。
2、用经纬仪检查塔机轴心的垂直度在全高上不超过4/1000，垂直度的调整可通过调整三根附着用撑杆与建筑物的附着位置而获得，必要时用钢丝绳将附着架挂在塔身上。
3、附墙安装完毕后、塔吊的顶升、加节也是安装中的重要环节，如不注意安全技术要求，就可能出危险。因此作业中应特别注意。
4、在顶升做业中，必须有专人指挥，专人看管电源电缆、专人操作液压顶升系统，专人照看顶升横梁，专人负责封塔螺栓的拆、安。
5、顶升加节作业时风力不得大于四级，如遇下雨、大雾、烟雾熏呛的时候应停止作业。
6、在顶升前，应将吊臂旋转至套架开口方向，用小车或吊上重物，配平塔机，使顶升的上部荷载重心与顶升缸轴心线重合。
7、顶升作业前，液压系统要充分排气，油箱液位要达到规定标准。液压油要清洁。
8、必须试顶升三～四次，检查塔机配平情况，油缸工作情况，油泵站压力表显示值，如果不正常，应停止作业。待处理正常后，方可正式开始顶升作业。
(二)、顶升;
吊起一个标准节,将载重小车开至标准节引进平台处,在将标准节置于引进平台上,应将引进滚轮安装在标准节的四角,再将标准节安放在引进平台上,调整滚轮位置处于引进平台的轨道上。再吊起一节标准节调整小车位置,使得塔机的上部重心落在顶升油缸梁的位置上,(56米臂长，小车停在越14.5米幅度处；实际操作中,观察到爬升架四周8个导轮基本上与塔身标准节主杆脱开时,即为理想位置) 。最后卸下塔身与下支座的8个M30的连接螺栓。将顶升横梁挂在塔身的踏步上,一定要挂实。开动液压系统使得活塞杆全部伸出,再稍缩活塞杆,使得爬爪搁在塔身的踏步上。然后,油缸全部缩回, 重新使顶升横梁挂在塔身踏步上,再次全部伸出油缸,此时塔身上方恰好能有装入一个标准节的空间,拉动挂在引进梁上的标准节,把标准节引至塔身的正上方,对准标准节的螺栓连接孔,缩回油缸。至上下标准节接触时,取下引进滚轮,用8只M30高强度螺栓将上下标准节连接牢靠。螺栓预紧力距为1800N.M。将下支座与塔身连接牢固即完成一节标准节的加节工作,若连续加几节标准节,则可按照以上步骤连续几次即可。
8、在顶升作业时,严禁转动塔吊.
十、塔吊升高完毕后检查、调整，验收工作：
1、 检查各部机械、电器、绳轮系统是否符合说明书的要求。
2、 检查个部螺栓、销子是否到位、紧固，开口销是否符合规定要求。
3、 检查各部份的零部件、平台、栏杆是否齐全，牢固可靠。主卷扬卷筒上至少还剩有三圈以上的钢丝绳。
4、设定吊钩上、下限位器并使之达到说明书规定的范围和要求。并且动作灵敏可靠。
5、检查塔吊自由状态下，垂直度误差必须小于2/1000。
6、验收合格后,交付使用。

塔式起重机附墙安拆合同

发包单位: 南通英集建设工程有限公司 （以下简称甲方）
承包单位: 南通中平设备安装有限公司 （以下简称乙方）
甲方因 学府南苑一期 工程施工需要安装、拆卸 QTZ 50 塔式起重机附墙） 道 ，委托给具有安拆资质的乙方进行现场安拆，甲乙双方根据塔机安拆的有关规定，针对工地具体情况，经双方协商特订立如下合同条款：
一、工程项目： 塔吊附墙的安装与拆卸
二、安拆地点： 花城大道东侧，志颐路西侧，实验初中南侧
三、安拆数量： 道
四、安拆高度： 米
五、拆时间：
六、工作内容及费用：
（1）安拆时所需的汽吊由乙方负责，费用由乙方承担。
（2）安拆人员由乙方负责，费用由乙方承担。
（3）进出场运输由乙方负责，费用由乙方承担。
（4）由乙方负责向市建设机械检测中心申报验收挂牌工作。
七、甲方职责：
（1）甲方必须有足够的道路及场地保证乙方能够使用25吨汽吊顺利施工作业。由于道路及场地等原因，需加大、增加汽吊作业时，加大、增加部分费用由甲方承担。
（2）甲方负责审定附墙安拆施工方案及安拆期间的安全监督工作。
（3）甲方负责监督乙方安拆人员必须持证上岗。并派专职安全员监督乙方塔机安拆施工作业。
八、乙方职责：
（1）负责附墙安装、拆卸施工方案的编制，并交由甲方审定后方可实施。并严格按照施工方案进行施工作业。
（2）在附墙安拆，必须精心操作，不得随意破坏设备设施，如有损坏，应负责赔偿。
（3）安装、拆卸人员必须持证上岗，严禁无证上岗。
（4）严格遵守安全规章制度，确保安拆人员及塔机设备的绝对安全。
（5）绝对服从甲方安全监督检查，杜绝野蛮施工和违章作业，并负责整改。
（6）认真做好安装、拆卸人员每天上岗前的安全交底工作，并且做好有关记录。
（7）负责每月对附墙的维护保养等工作，并做好相关记录。对机械发生的故障，应及时排除，需更换的零部件应及时更换。
九、费用及付款方式：
（1）经双方商定，每道附墙安拆等费用为人民币 叁仟元 元整，小写￥： 3000.00 元整。
（2）付款方式：安装完毕后甲方付乙方人民币 壹仟伍佰 元整，小写￥： 1500.00 元整。拆卸完毕后，甲方在一周内付清合同余款。
十、其他约定：
（1）在安拆过程中，若遇到人力不可抗拒的特殊情况，甲乙双方另行协商解决。
（2）附墙在安拆过程中，由于乙方原因造成安全事故，由乙方承担全部责任：由于甲方原因造成安全事故，由甲方承担全部责任：由于甲、乙双方共同原因造成安全事故，根据责任大小比例，分别承担各自的份额。
（3）本协议经双方签字盖章后生效，塔式起重机安拆完毕，余款付清后自行失效。
（4）本合同另附安全协议系本合同补充具有同等效力，签字盖章后生效。
（5）以上各条款甲、乙方必须共遵守，如有违约，则违约方必须承担违约责任。
(6)乙方委派 为本工程塔机、附墙安拆项目负责人。
十一：争议的解决方法：双方协商，必要时可通过仲裁、诉讼等方法解决。
本合同一式四份，甲方二份，乙方二份。

甲方（盖章）： 乙方（盖章）：
法人代表： 法人代表：
经 办 人： 经 办 人：
电 话： 电 话：

签订日期： 年 月 日

附墙安装安全协议

委托单位： 南通英集建设工程有限公司 （甲方）
安装单位： 南通中平设备安装有限公司 (乙方)
甲方因 学府南苑一期 工程需要委托乙方安装附墙 道，根据《建设工程安全生产管理条例》的有关规定，为了切实贯彻“安全第一、预防为主”的方针，明确甲乙双方的安全
责任，特签订本协议。
一、甲方责任：
1、提供安全可靠、性能充好的塔机附墙及随机工具。
2、塔机回转半径内遇有高压线时，安装前应做好防护工作，并做好其它障
碍物的保护措施。塔机没有检测，甲方使用所造成的安全事故由甲方负责。
3、提供完整的塔机使用说明书，生产许可证、合格证等技术资料。
4、提供现场平面图，符合要求的基础图、隐蔽工程验收单，砼强度等级报
告，地耐力报告及地脚螺栓、基础验收单。
5、对所委托安装的塔机、附墙检查，并填写安装塔机、附墙检查表。
6、乙方在安装时甲方必须有相应的专职安全管理人员监督维护现场一切安
全，如专职安全管理人员现场管理不当，一切后果由甲方负责。
7、接到乙方在安装前或安装过程中的发现有关设备的安全隐患的随时通知，
甲方应即时派人进行处理，若不予解决，则承担由此造成的一切后果。
8、对提供的塔机部件缺少、损坏等引起的安全质量问题和塔机本身质量问
题造成的后果负责。
二、乙方责任：
1、必须持建设行政主管部门核发的有效证件进行施工，并有专人负责，所
有安装人员持有有效证件上岗。
2、严格按安装操作规程，使用说明书及安装方案进行作业。
3、在安装前必须制定详细的方案，经审批后方可安装。
4、安装前认真进行技术交底，并履行签字手续。
5、安装现场设置警戒区域，并专人看管。
6、安装人员穿戴好安全防护用品。
7、安装后。进行自检，并有自检人和有关检查验收人员签字，确保塔机安
装检测合格。
8、对在安装过程中违反各项规程所造成的后果负责。
9、在安装中发现问题应停止安装，并通知甲方，及时解决后方可安装。
三、其他事项：
1、未尽事宜，双方协商解决。
2、本协议壹式贰份，双方各执壹份。

甲方（盖章）： 乙方（盖章）：

年 月 日

液压油更换记录

塔机型号： QTZ50 产权登记：

次数
使用工地
更换项目
更换时间
一

液压油

二

三

四

五

六

七

八

九

十

使用单位（盖章）： 安装单位（盖章）：

塔式起重机附着锚固前检验记录表

工程名称
学府南苑一期
安装单位
南通中平设备安装有限公司
安装地点
花城大道东侧，志颐路西侧，实验初中南侧
负责人
李达建
塔式
起重机
型号
QTZ50
设备备案
编号

原高 m
锚固后
高 m
附着道数

各道
附着间距

与建筑物水平附着
间距 m
项目
检测内容
结论
附着锚固

之前检查

项目
附着装置和自由端高度应符合有关规定

锚杆长度和结构形式是否符合附着要求

附着框、锚杆、附着装置等应无开焊变形和裂纹

当附着水平距离、附着间距等不满足使用说明书要求时，应进行设计绘制制作图和编写相关说明

附着装置的构件和预埋件应由原厂或由取得制造许可证的生产厂家生产的

建筑物上附着点布置和强度应符合要求

验收结论

专职安全员

检查人

维保负责人

安装单位

签字： （章）

日期

使用单位

签字： （章）

日期

监理单位

签字： （章）

日期

塔式起重机附着验收记录

工程名称
学府南苑一期
施工单位
南通英集建设工程有限公司
型号

产权编号

产权单位
南通泛华建设有限公司
安装单位
南通中平设备安装有限公司
资质证号

现场高度

附墙数

安装完成时间： 年 月 日
序
号
检测项目
检查内容与要求
实测实量
实查
结论
一
资料部分
塔吊的使用说明书

经审批的专项施工方案

安装单位有专业资质、安装人员持证上岗

安全技术交底

二
附
墙
装
置
安装原制造厂制造的附着装置

无锈蚀或锈蚀不超过原厚度的10%

各结构的连接焊缝无明显可见的焊接缺陷

用刚性附着通过附墙杆与建筑物预埋铁铰件或地脚螺栓、连接钢板相连

外撑杆与两预埋件所在直线构成的角度不超过45°

附着框架与连接基座的水平高度差不大于200mm

与下面附着间距距离

自由端（悬臂段）高度

按说明书要求，附墙后是否需要安装内撑杆

各连接螺栓应紧固，开口销应充分张开

附着撑杆与附着框架，连接基座，以及附着框架与塔身、内撑杆与标准节的连接必须可靠

塔身轴线的垂直度偏差

附着撑杆上从建筑物通向塔机的通道是否牢固、安全

附着撑杆上除可搭设供人从建筑物通向塔机的通道外严禁堆放重物

验收结论

相关
验收
责任
主体
总包单位验收意见：

（公章）

验收人：
日期：
安装单位验收意见：

（公章）

验收人：
日期：
使用单位验收意见：

（公章）

验收人：
日期：
监理单位验收意见：

（公章）

验收人：
日期：

14
