机械设计课题.docx

目录
第一章 电动机的选择
第二章 计算传动装置各轴的运动和动力参数
第三章 带传动设计
第四章 齿轮传动设计
第五章 减速器输入输出轴部件设计

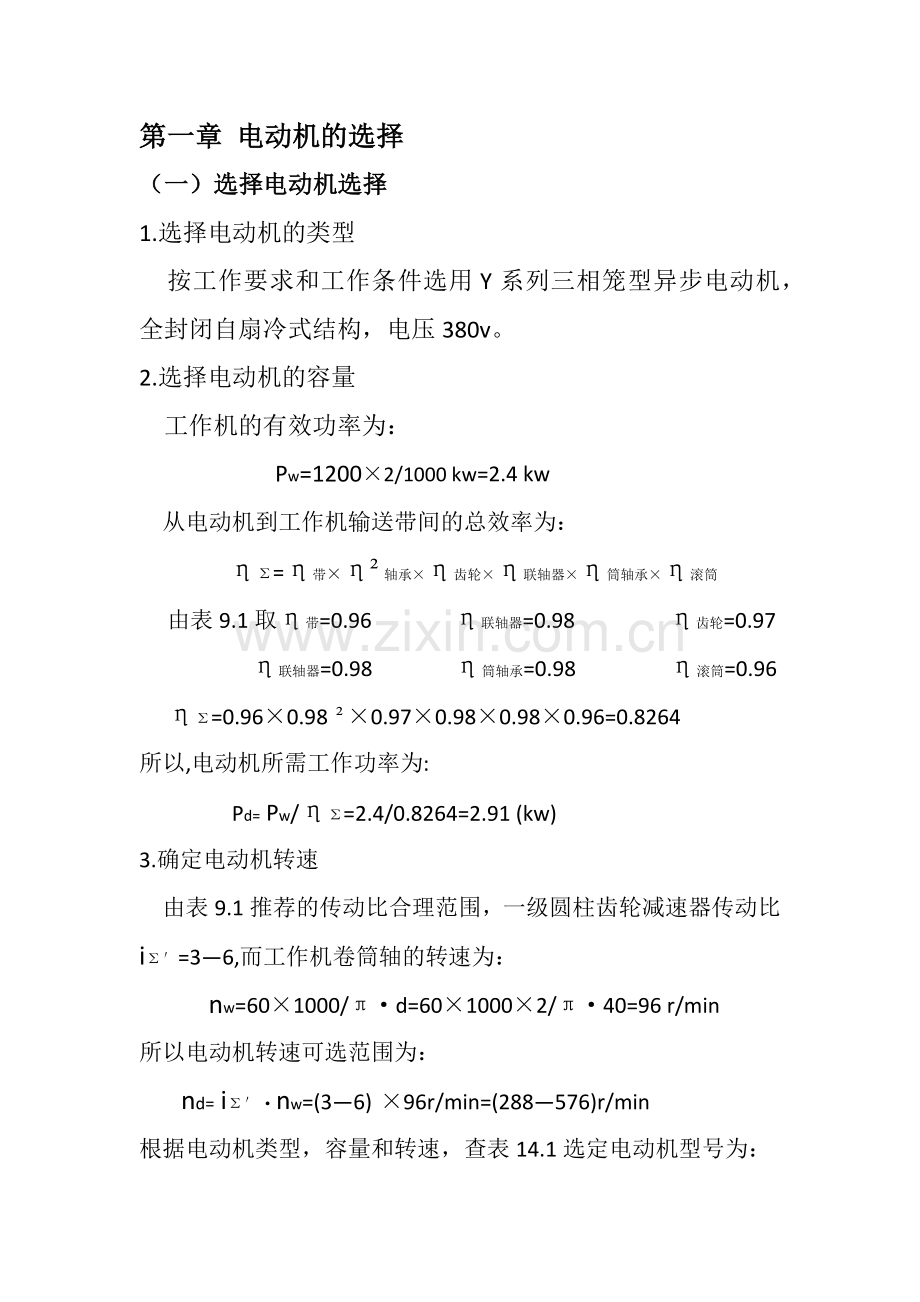

第一章 电动机的选择
（一）选择电动机选择
1.选择电动机的类型
按工作要求和工作条件选用Y系列三相笼型异步电动机，全封闭自扇冷式结构，电压380v。
2.选择电动机的容量
工作机的有效功率为：
Pw=1200×2/1000 kw=2.4 kw
从电动机到工作机输送带间的总效率为：
ηΣ=η带×η²轴承×η齿轮×η联轴器×η筒轴承×η滚筒
由表9.1取η带=0.96 η联轴器=0.98 η齿轮=0.97
η联轴器=0.98 η筒轴承=0.98 η滚筒=0.96
ηΣ=0.96×0.98 ²×0.97×0.98×0.98×0.96=0.8264
所以,电动机所需工作功率为:
Pd= Pw/ηΣ=2.4/0.8264=2.91 (kw)
3.确定电动机转速
由表9.1推荐的传动比合理范围，一级圆柱齿轮减速器传动比iΣ′=3—6,而工作机卷筒轴的转速为：
nw=60×1000/π·d=60×1000×2/π·40=96 r/min
所以电动机转速可选范围为：
nd= iΣ′·nw=(3—6) ×96r/min=(288—576)r/min
根据电动机类型，容量和转速，查表14.1选定电动机型号为：

电动机型号
额定功率/kw
满载转速/（r/min）
启动转矩
额定转矩
最大转矩
额定转矩
Y132S--6
3
960
2.0
2.0
（二）计算传动装置的总传动比iΣ并分配传动比
1．总传动比iΣ为：
iΣ=n m /nw=960/96=10
2.分配传动比
iΣ=iⅠ·iⅡ
考虑润滑条件，取iⅡ=1.4 iⅠ,故有
iⅠ= iΣ/iΙ= 10/3.7 = 2.7
iⅡ= 1.4 iΣ =1.4×10 = 3.7
(三)计算传动装置各轴的运动和动力参数
1.各轴的转速
Ⅰ轴 hⅠ= hm/ iⅡ= 960 / 2.7 r/min = 355.6 r/min
Ⅱ轴 hⅡ= hi / iⅡ = 355.56 / 3.7 r/min = 96.1 r/min
2.各轴的输入功率
Ⅰ轴 PⅠ= Pd·η轴承·η带=2.91·0.96·0.98=2.74 kw
Ⅱ轴 pⅡ=pⅠ·η齿·η轴承=2.74·0.97·0.98=2.605 kw
卷筒轴 P卷=pⅡ·η筒轴承·η联轴器=2.605·0.98·0.98=2.5 kw
3.各轴的输入转矩
电动机轴的输出转矩Td为
