CAD平时考试答案.doc

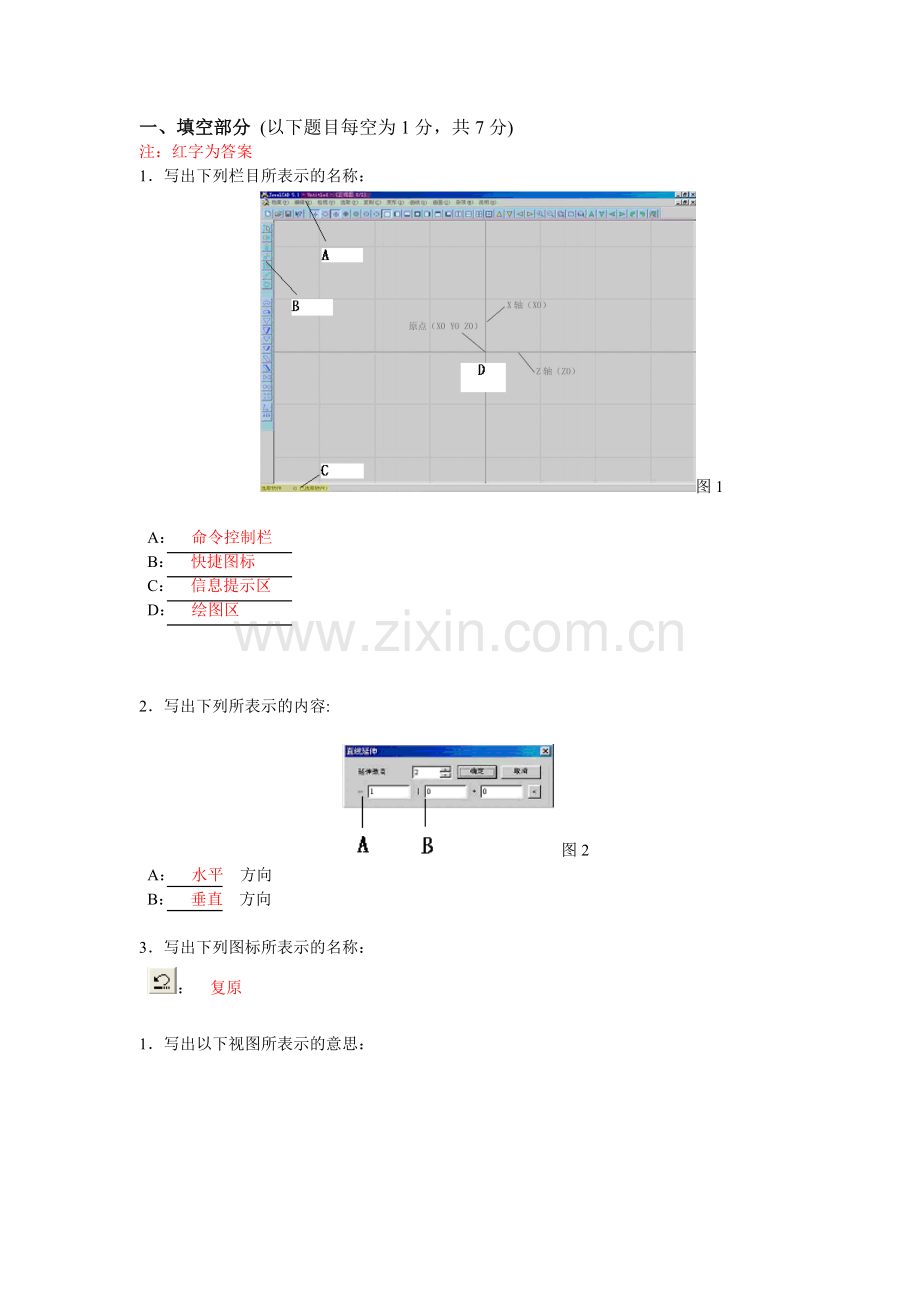

一、填空部分 (以下题目每空为1分，共7分)
注：红字为答案
1．写出下列栏目所表示的名称：
图1

A： 命令控制栏
B： 快捷图标
C： 信息提示区
D： 绘图区

2．写出下列所表示的内容:

图2
A： 水平 方向
B： 垂直 方向

3．写出下列图标所表示的名称：
： 复原

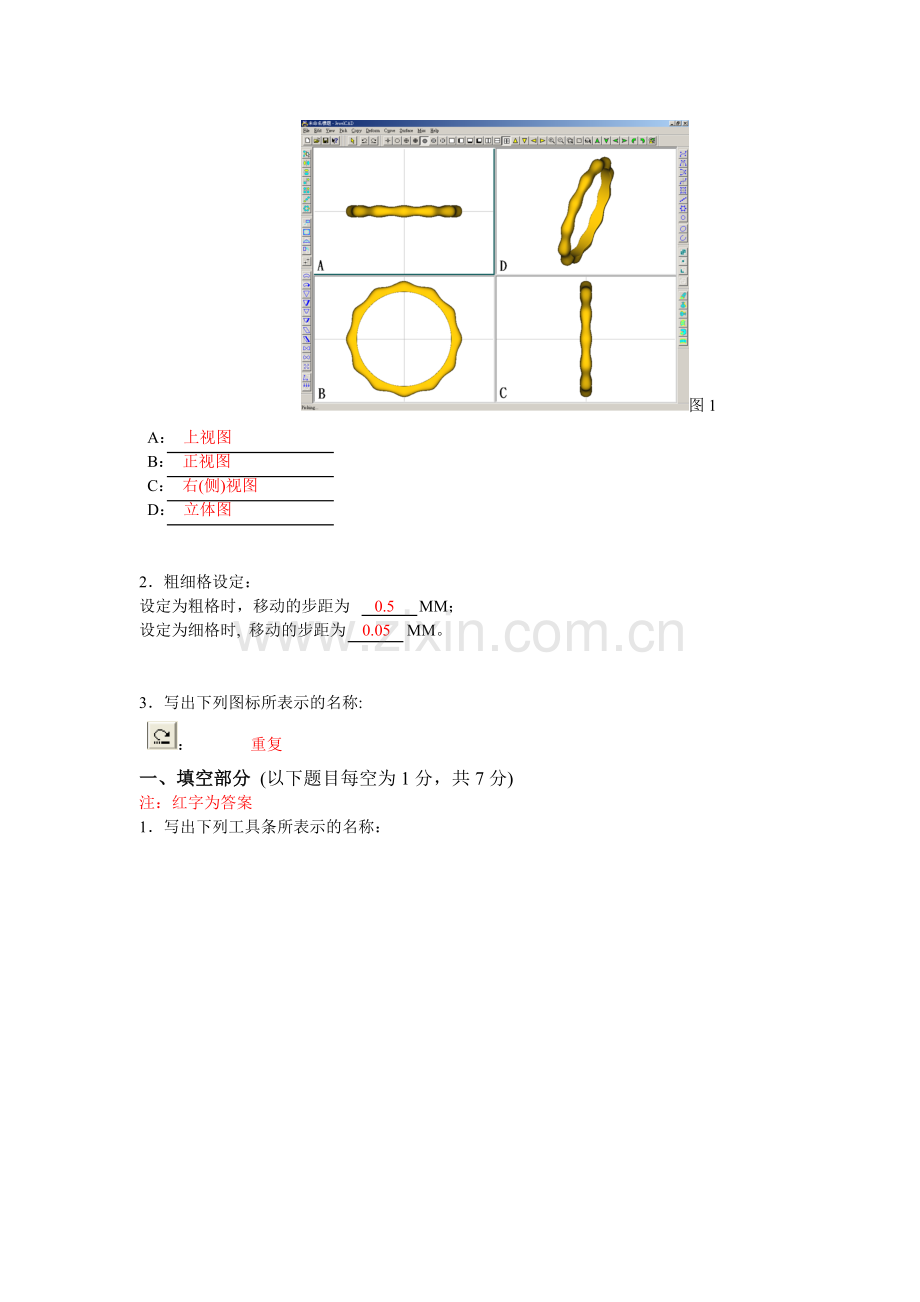

1．写出以下视图所表示的意思：
图1
A： 上视图
B： 正视图
C： 右(侧)视图
D： 立体图

2．粗细格设定：
设定为粗格时，移动的步距为 0.5 MM；
设定为细格时, 移动的步距为 0.05 MM。

3．写出下列图标所表示的名称:
： 重复
一、填空部分 (以下题目每空为1分，共7分)
注：红字为答案
1．写出下列工具条所表示的名称：
图1

A： 曲线工具条
B： 复制工具条
C： 曲面工具条
D： 布尔体工具条

2．写出下列对象层面中A,B所表示图层的名称：
图2

A： 图层的可编辑 性
B： 图层的可视 性

3．写出下列图标所表示的名称；
全图
2． 用 导轨曲面 应注意的事项：
a,轨迹曲线的CV个数要 一样 ；
b,截面曲线的CV个数要 一样 ；

3．写出下列图标所表示的名称：
: 放大/缩小1:1图
1．写出下列栏目所表示的名称：
图1

A： 命令控制栏
B： 快捷图标
C： 信息提示区
D： 绘图区

2．网格设定：

图2
网格距离为1时，表示绘图区中的每一小格的大小为 1*1 MM.
网格距离为10时，表示绘图区中的每一小格的大小为 10*10 MM.
3．写出下列图标所表示的名称:
格放
1. [开启新档] CtrI+N 2. [开启旧档] CtrI+O
3. [储存档案] CtrI+S 4. [辅助说明]
5. [选取物件] Space 6. [复原] CtrI+Z
7. [重复] CtrI+Y
8. [细格] Z
9. [简易线条] Q 10. [普通线条] W
11. [详细线条] E
12. [快彩图] A 13. [彩色图] S

14. [光影图] D 15. [正视图] F
16. [侧视图] 17. [上视图] T

18. [背视图] K 19. [左视图] L
20. [下视图] M 21. [立体图] 3
22. [正右图] 23. [正上图]
24. [正右上立体图] 25. [背左下立体图]
26. [移上] 27. [移下]
28. [移左] 29. [移右]
30. [放大] 31. [缩小]
32. [格放] 33. [全图]
34. [放大/缩小1:1图]

35. [反上] 36. [反下]
37. [反左]

38. [反右] 39. [逆时针旋转]
40. [顺时针旋转] 41. [复原视图]
42. [任意曲线] S 43. [左右对称线] V
44. [上下对称线] H 45. [旋转180°曲线]
46. [上下左右对称线] C 47. [直线重复线] E
48. [环行重复线] R 49. [圆形] I
50. [封口曲线] 51. [开口曲线]

52. [剪贴] p 53. [左右复制] V
54. [上下复制] H 55. [旋转180°复制]
56. [上下左右复制] C 57. [直线复制] E
58. [环行复制] R 59. [移动] M
60. [尺寸] S 61. [反转] F
62. [旋转] R 63. [物件坐标] O
64. [直线延伸曲面] E 65. [纵向环行对称面]R
66. [横向环行对称曲面] R

67. [线面连接曲面] L 68. [管状曲面] P
69. [导轨曲面] A 70. [弯曲]
71. [弯曲（双向）] 72. [梯型化]
73. [梯型化（双向）] 74. [比例梯型化]
75. [比例梯型化（双向）] 76. [歪斜化]
77. [歪斜化（双向）]

78. [扭曲] 79. [歪斜扭曲]
80. [漩涡变形] 81. [曲面/线映射] U
82. [曲面/线投影] P 83. [联集]
84. [交集] 85. [相减]
86. [还原布林体]

五、简答。（每题10分，共20分）
1．从A—B使用了导轨中的那个功能？[单导轨――纵向]
当截面从C同过整体缩小到D再导出来的结果是否一样？[是，考截面只是控制实体的形状，跟大小无关，导轨则是控制实体的大小]

2． 从A—B通过三导轨多截面来实现，在使用三导轨多截面时，在导轨曲线和截面曲线应注意些什么？[CV数要一样，还有是点的对应，在选点再选对应的截面时，如：导出实体是对称的，则在选点再选对应的截面时也要对称。]

1．“A、B两图”分别是如何实现从A-----B？[A图是通过直线延伸曲面；B图是通过纵向环形对称曲面]

A 图 B 图

2．从A---B和从A---C分别使用了导轨的那个功能？[双导轨的合比例和不合比例]

1．A-----B，经过布林体的那些步骤实现？[锥与柱并集―――再与圆交集]

A 图 A 图 B 图
1．何实现从A-----B？[管状曲面的单切面]

2．如何实现从11a.jpg------11b.jpg?如按13c作用后，能否得到11b.jpg的结果？[否，上下左右对称]

03a.jpg 03b.jpg

03c
02 从A-----B，经过布林体的那些步骤实现？[布林体的展示减去物体]

02 A—B—C导出E,如何实现？[通过曲面菜单中的导轨曲面的三导轨单切面来实现的]

03 导轨和截面A位于f和d处时，要导出B,分别应如何选择导轨？[单导轨中的世界中心和物体中心的区别，在f出选“世界中心”和“物体中心”都可导出B，但在d处则一定要选“物体中心”]

01 何实现从A-----B？[管状曲面的单切面]

02 A图……B图利用了什么功能？[利用了复制菜单中的环形复制功能]

A 图

B 图
03 A—B和从A1---B1中，如要B1和B一样，应该对A1作如何的调整？[截面点的对应]

10．如何实现从A图—B图？进行该操作时应注意什么？[利用复制－剪贴；不着色时对象会于水平面上放置；着色时对象可于立体的表面上放置；正视图中对象A及B与水平线的距离会决定对象放置后的高度]

A 图 B 图
3． 如何实现从A—B？B与C在做法上有何不同？[管状曲面的双切面及选切面上的注意事项。]

测试时间：60分钟
1．参照图A，绘制出该图的立体图；并把制作步骤写在答卷上。

图A

制作步骤：
1,镶口的制作:
2,耳环主体制作:
3,焊针片的制作:
4,圆筒的制作:
5镂空部分的制作:
6,组合部件:
