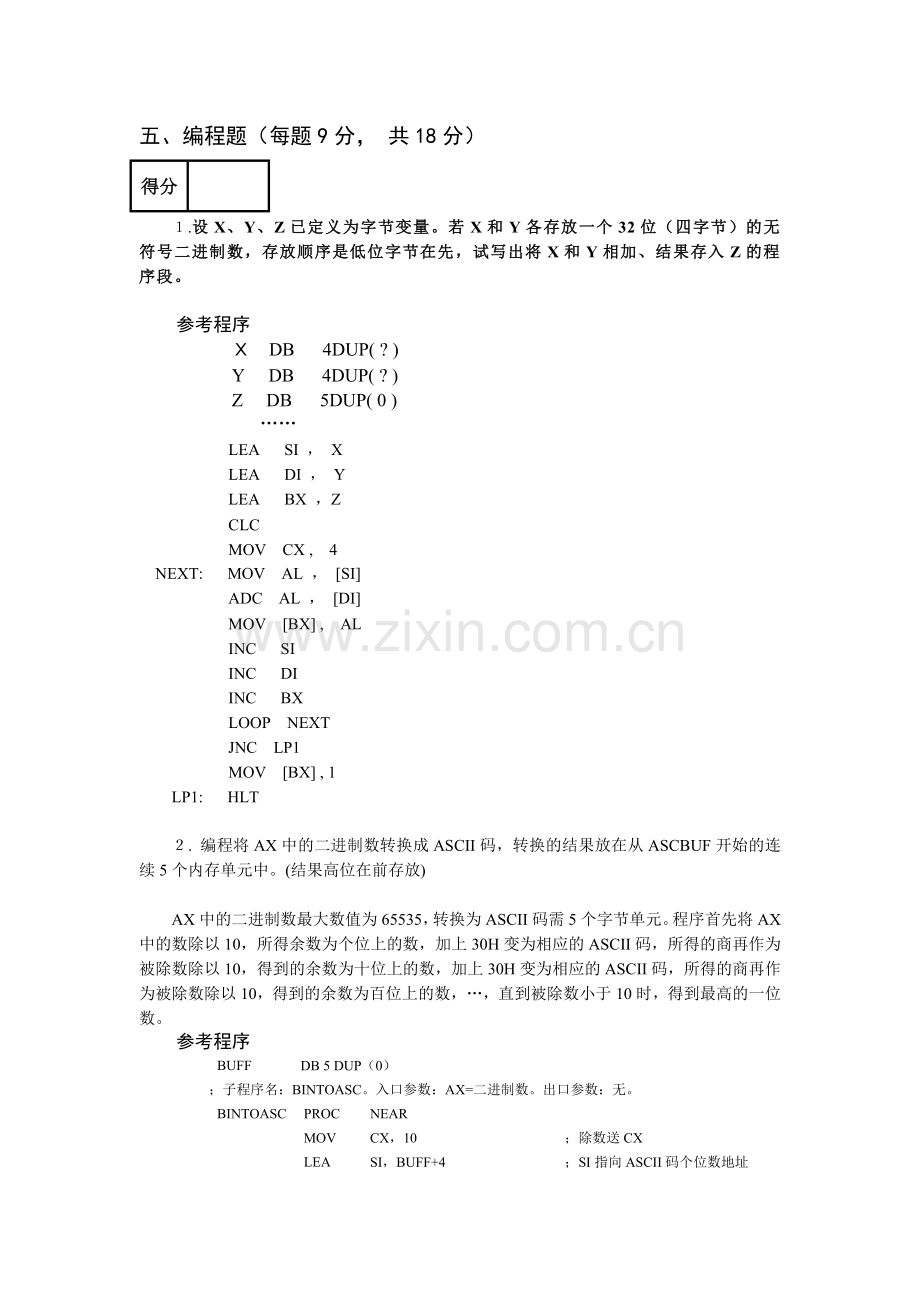

五、编程题（每题9分， 共18分）
得分

１.设X、Y、Z已定义为字节变量。若X和Y各存放一个32位（四字节）的无符号二进制数，存放顺序是低位字节在先，试写出将X和Y相加、结果存入Z的程序段。

参考程序
　　 Ｘ　DB 4DUP( ? )
Y 　DB 4DUP( ? )
Z　 DB 5DUP( 0 )
……
LEA SI ， X
LEA DI ， Y
LEA BX ，Z
CLC
MOV CX , 4
NEXT: MOV AL ， [SI]
ADC AL ， [DI]
MOV [BX] , AL
INC SI
INC DI
INC BX
LOOP NEXT
JNC LP1
MOV [BX] , 1
LP1: HLT

２. 编程将AX中的二进制数转换成ASCII码，转换的结果放在从ASCBUF开始的连续5个内存单元中。(结果高位在前存放)

AX中的二进制数最大数值为65535，转换为ASCII码需5个字节单元。程序首先将AX中的数除以10，所得余数为个位上的数，加上30H变为相应的ASCII码，所得的商再作为被除数除以10，得到的余数为十位上的数，加上30H变为相应的ASCII码，所得的商再作为被除数除以10，得到的余数为百位上的数，…，直到被除数小于10时，得到最高的一位数。
参考程序
BUFF
DB 5 DUP（0）
；子程序名：BINTOASC。入口参数：AX=二进制数。出口参数：无。
BINTOASC
PROC
NEAR

MOV
CX，10
；除数送CX

LEA
SI，BUFF+4
；SI指向ASCII码个位数地址
BTOA1：
CMP
AX，10
；二进制数小于10吗？

JB
BTOA2
；小于10转BTOA2

XOR
DX，DX
；被除数高字清0

DIV
CX
；除以10

OR
DL，30H
；余数变ASCII码

MOV
[SI]，DL
；存一字节ASCII码

DEC
SI
；ASCII码地址减1

JMP
BTOA1

BTOA2：
OR
AL，30H

MOV
[SI]，AL
；存最高位的ASCII 码

RET

BINTOASC
ENDP

六、系统扩展题（ 10分）
得分

在8088最大模式下，用6264芯片（8K*8）设计一个16K*8的RAM存储器。RAM起始地址为8C000H。

要求：
1. 画出完整的外扩展存储器系统图，包括地址总线、数据总线、地址译码、控制信号及片选的连接。设计所用门电路、译码器可自选。
2. RAM空间地址连续且没有重迭区，写出各芯片地址分布空间范围。

参考答案
1. 电路图

2.地址分布空间范围:

A19.18.17.16
15.14.13.
12….A0
地址
1# 6264
1 0 0 0
1 1 0
0-1
8C000H-8DFFFH
2# 6264
1 0 0 0
1 1 1
0-1
8E000H-8FFFFH

七、接口设计题（10分）
得分

用8253、8255A设计一个数据采集系统如图所示。要求每隔50μs采集一个数据，数据的I/O传送控制采用中断控制，8253的OUT信号接至8259A的IR2中断请求信号引脚。

要求：
1）说明8255A，8253端口地址。
2）完成8255A，8253的初始化软件设计。

参考答案
1) 8255A口地址 000H, 8255B口地址001H, 8255控制口地址003H,
8253 计数器0通道地址008H, 8253控制口地址00BH。
2）8255A，8253的初始化程序
己知=2MHz，则= ，所以，0 通道计数初值
N0 = ／ ＝× ＝50 × ×2× ＝100

MOV DX ，003H ；8255控制口地址
MOV AL ，90H ；8255控制字，A口输入，
OUT DX ，AL ；8255控制字送控制口
MOV DX ，00BH ；8253控制口地址
MOV AL ，35H ；控制字，计数器 0 工作在方式 0，写入16位初值，BCD数
OUT DX ，AL ；8253控制字送控制口
MOV DX ，008H ；8253计数器 0 地址
MOV AL ，0H ；8253计数初值送计数器 0
OUT DX ，AL
MOV AL ，01H
OUT DX ，AL
